煤矿图纸绘制标准及要求
矿井11种图纸绘制标准及要求内容
矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规。
图纸中必须有图框线、图名、比例、图签、图例；图签栏容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规，字隔、字向符合要求，颜色标准、着色均匀、容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第一章基本要求第 1条.绘制采掘工程平面图的容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
煤矿图纸绘制标准及要求
矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第一章基本要求第 1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
煤矿图纸绘制规范标准及其要求
煤矿图纸绘制规范标准及其要求2、采掘工作面、掘进巷道、回采巷道、通风巷道、排水巷道、运输巷道、斜井、竖井、斜井井口、竖井井口、提升井、矿井大坡度、小坡度、煤层倾角及煤层厚度等符号标注清晰、准确；3、矿井内部设施，如风机、水泵、输送机、照明设备、供电设备、通讯设备、安全设备等符号标注清晰、准确；4、煤层、岩层、断层、煤与岩的交界面等地质标志符号标注清晰、准确；5、其他必要的注记和标志符号。
第4条.绘制精度1、图幅的平差误差不超过0.1倍比例尺；2、图幅内各点的误差不超过0.2倍比例尺；3、符号、字迹、线条的精度符合《煤矿测量规程》的规定。
第5条.绘制方法1、采用计算机辅助绘图，绘图软件应符合国家标准；2、图幅应按《煤矿测量规程》的规定进行编号，注明图名、比例尺、绘图日期、绘图人员姓名、审核人员姓名、校对人员姓名、单位名称和地址等内容；3、绘图应按照规定的流程进行，经过审核、校对后，由煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第6条.图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条.绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条.各种矿图的绘制符合准确、及时、完整、美观的原则。
要求线条均匀、圆滑，点线、虚线间隔大小一致，文字、数字注记规范，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条.图纸要按规定定期填绘，保证矿图的实时性和准确性。
2、在绘制本煤层和巷道时，应标注主要巷道的名称和月末工作面位置，斜巷应注明倾向和倾角，巷道交叉口、变坡以及平行等特征点。
同时，在图上每隔50～100mm应注记底板高程。
3、回采工作面和采空区的绘制应注记工作面月末位置、平均采厚、煤层倾角、开采方法、开采年度和煤层小柱状。
丢煤区应注明丢煤区原因和煤量，注销区应注明批准文号和煤量。
4、永久导线点和水准点的绘制应注明点号和高程，临时点根据需要注记。
煤矿制图标准及要求
一.采掘工程平面图
三.绘制要求及主要内容 15.断层的标记： (1)落差大于平均煤厚二分之一的断层，采用
高1mm。在巷道的中间画。 (2)回风风流： 图例：蓝色，其它同上。 填图：同上。 (3)测风站： 图例：红色，宽12mm，高3mm。 填图：长度10mm，单侧高度为1/3巷宽。
图例宽 12mm 单侧 1/3 巷宽
二.通风系统图
高
(4)正反风门：
高
图例：深红色，宽12mm，高6mm，设施
一.采掘工程平面图
三.绘制要求及主要内容 4.煤仓：直径3mm，左上标注仓口高程，
左下标注仓底高程。 5.巷道及类型：岩巷用橙黄色粗线条，煤巷用黑色粗
细条，半煤岩巷按煤巷绘制，若岩石超 过断面4/5时，按岩巷绘制。线粗0.3mm，间距2mm。 要求标注巷道名称，字体为仿宋体，高度3mm；倾斜 巷道标注倾向和倾角，箭头指向巷道的 倾斜方向，箭头长度1.5mm，箭尾线长4.5mm，与巷 道一侧间距1.5mm；倾角字高2mm。
左示意法标记： a为上盘，b为下盘。 (2)落差小于平均煤厚二分之一的断层，采用下列方法 标记(5m及以下落差断层1：5000图中)： 箭头表示断层倾斜方向， 短线指示地层下降的一侧。
一.采掘工程平面图
三.绘制要求及主要内容 16.陷落柱的标记：
实测
推测
一.采掘工程平面图
17.钻孔标记：
煤矿制图标准及要求
2019.4
绘图工作的主要任务
1.将生产、建设的进度和变化情况及时填绘在图上， 反映生产建设的真实面貌，为煤矿设计、建设、生产、 安全等部门提供资料。
煤矿11种图纸绘制标准及要求内容
煤矿11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规。
图纸中必须有图框线、图名、比例、图签、图例；图签栏容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规，字隔、字向符合要求，颜色标准、着色均匀、容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第一章基本要求第 1条.绘制采掘工程平面图的容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
煤矿11种图纸绘制标准及要求
煤矿11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求基本要求第1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
煤矿制图标准及要求_2
所有标注单位均左对齐，数字和单位之间空1个字间距。
二 . 通风系统图
2.局部通风机： 以表格形式标注6项参数。 表格按2列设置，线条宽度0.25mm，线条和字体颜色均 为绿色，字体均为仿宋。表 头字高3mm，其它字高2mm。 第一列宽度15mm，第二列宽 度20mm。表头行高5mm，其 它行高3mm。表格内容均水 平垂直居中。所有标注的单 位均左对齐，数字和单位之 间空1个字间距。
3. 绘图工作应由经过专门培训的、具备一定专业知识 的人员担任。绘图员要认真学习业务，掌握有关技术 标准，严格按规范作业。
一 . 采掘矿测量规程》；
2.《煤矿地质测量图例》； 3.《<煤矿地质测量图例>实施补充规定》 4.《煤矿地质测量图技术管理规定》； 5.《地形图图式》； 6.《煤矿防治水细则》； 7.《煤矿安全规程》； 8.《煤矿防治水分区管理》（晋煤行发〔2017〕128号）
外圈直径3.5mm，内圈直径2mm；钻孔上方标记孔号，
左上标记红色孔口高程，左下标注底板高程，右边标
注煤层可采厚度。
(不必画小柱状图)
一 . 采掘工程平面图
18.煤层露头及风氧化带标记：
煤层厚度＜1.3m时线粗0.5m；1.3～3.5m时线粗1.0m； 厚度＞3.5m时，按实际投影宽度绘制。
(1)煤层露头；(2)风化带(氧化带用虚线)；煤层露头与 风、氧化带之间按实际投影宽度绘制。
煤矿矿图绘制及管理规定
煤矿矿图绘制及管理规定第一章总则第1条矿图指煤矿地质、测量图。
（以下简称矿图）第2条矿图是煤矿生产管理，合理利用资源，保证安全生产必备的重要技术基础资料，为加强管理，严格矿图的标准化工作，根据国家颁发的有关规定，结合本局具体情况制定了本规定。
本规定是各矿绘制矿图的技术依据。
第3条绘图工作的主要任务1、汇集各种地质、测量的基础资料，编绘成各类矿图，为煤矿设计建设、生产、安全等提供不同比例尽图纸资料。
2、将生产、建设的进度和变化情况，及时填绘在图上，反映生产建设的起初面貌。
3、认真学习和研究绘图新技术、新工艺，不断提高绘图技术，以满足生产建设发展的需要。
第4条矿图工作必须配备足够的专职绘图人员和绘图工具，设置通风、采光良好的绘图室，在总工程师和地测科长领导下以确保及时绘制，按照交换和妥善保管。
第5条绘图工作应由经过专门培训，具备一定专业知识的人员操作，绘图员要认真学习业务，掌握有关技术标准，严格按规范作业。
第6条矿图必须采用1954年北京坐标系和1956年黄海高程系统绘制。
第7条绘制矿图的规定，除本规定外，采用1989年能源部制定的《煤矿地质测量图例》（以下简称《图例》）对该图例不包括的地形部分，一律按国家测绘总局颁发的现行图式规范执行，地质部分按《煤田地质标准图例》执行。
若以上仍未有明确要求则参照原统配总公司《煤矿地测图例》实施补充规定。
在执行《图例》过程中，确因有特殊内容需要表示，而《图例》中又未作规定者，可自定补充符号，但必须经过省一级煤炭管理部门批准，并报总公司备案。
凡新《图例》上已作规定的符号，任何单位都不得按自己的习惯擅自修改。
第8条本规定的解释权归局技术处。
第二章矿图的种类及管理第9条矿图根据其成图的工艺不同分为原图、底图的兰图（复印图）。
1、原图：指利用直接或间接获取的地质测量数据资料，用人工或机械的方法直接展绘（或加工）在规定的纸基上，符合规定要求的图纸。
2、底图（二底图）：指用人工或光学复照等方法，直接利用原图或翻印的透明图纸，它的作用是用来兰晒或复印。
煤矿图纸绘制规范标准及其要求
矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第一章基本要求第 1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
矿井11种图纸绘制标准及要求
1、井筒名称：1：2000图上字高为3. 5mm；
2、井筒用途、巷道名称、边界、露头、断层等名称注记1：2000图上字高为3mm；
3、测点编号、测点高程用长等线体：1：2000图上字高为1. 5mm；
第三章具体内容及要求
第19条.巷道、导线点、水准基点、圆形竖井、圆形斜煤仓、
圆形煤仓的符号按图-005[采掘工程平面图图例（1）]的要求绘制。
主要巷道应注明名称（一字间隔），主要斜巷还应注记倾向和倾角，1：2000倾角字高2mm，巷道交叉口、变坡以及平巷等特征点，在图上每隔50～100mm应注记底板高程。
冒流砂区符号适应冒顶区，冒流砂区范围10m以下不画。
煤层露头指煤层顶板到底板宽度在平面上的投影，煤层露头线到风氧化带线之间为风氧化带，斜线与风氧化带线成60°并画满。
第22条.实测正、逆断层，断层编号及注记，断层上、下盘，实测和推测陷落柱，岩浆岩侵入体及天然焦界线等按图-005[采掘工程平面图图例（5）]的要求绘制。
2、本煤层以及与开采本煤层有关的巷道（主要巷道应注明名称和月末工作面位置，斜巷应注明倾向和倾角，巷道交叉口、变坡以及平行等特征点，在图上每隔50～100mm应注记底板高程）；
3、回采工作面及采空区。注记工作面月末位置，平均采厚、煤层倾角、开采方法、开采年度和煤层小柱状，丢煤区应注明丢煤区原因和煤量；注销区应注明批准文号和煤量；
回采工作面注记编号、煤层倾角、煤层小柱状和年度回采色框、年度回采日期、停采日期。
工作面编号注记在工作面中间，采空区按年度注记回采色框、年度回采日期（年、月），年度回采色框线粗为1mm，年度回采日期若沿走向注记超过年度回采色框，可沿倾向注记；凡已停采的工作面在停采线（用0.15mm单线）注停采日期（月、日，字高为1.5mm）；煤层倾角（字高为1.5mm，箭头长与斜巷倾角的箭头相同）;煤层小柱状（大小为3mm×12mm，煤层厚度字高为2mm），内容要与实见地质情况相符且比例适当。
煤矿11种图纸绘制标准及要求
煤矿11种图纸绘制标准及要求1. 胶印布样图绘制标准•胶印布样图是煤矿设计中常用的图纸类型，用于展示煤矿的整体布置。
•胶印布样图应采用正式的绘图板，并按煤矿设计标准绘制。
•绘制胶印布样图时，应注意比例尺的选择，确保图纸在纵横比上与实际煤矿布置保持一致。
2. 平面布置图绘制标准•平面布置图用于展示煤矿的平面布置情况，包括道路、建筑物、设备等的位置和布置。
•绘制平面布置图时，应按照煤矿设计要求，采用适当的比例尺，清晰地显示各个元素的位置和布置。
•平面布置图应包括煤矿区域的整体布局以及各个部分的详细布置，以便工程师和相关人员理解和操作。
3. 岩层图绘制标准•岩层图用于展示煤矿地质情况，包括煤层、矿井、岩层等地质要素的位置和分布。
•绘制岩层图时，应按照煤矿地质勘探的结果，采用适当的比例尺，清晰地绘制各个地质要素的位置和分布。
•岩层图应包括详细的地质信息，以便工程师和矿工在开采过程中了解地质条件并采取相应的措施。
4. 矿井平面图绘制标准•矿井平面图用于展示煤矿地下开采的平面布置情况，包括矿井、巷道、采场等的位置和布置。
•绘制矿井平面图时，应按照煤矿设计要求，采用适当的比例尺，清晰地显示各个元素的位置和布置。
•矿井平面图应包括详细的地下开采布置信息，以便工程师和矿工在开采过程中了解矿井的结构和布局。
5. 矿井剖面图绘制标准•矿井剖面图用于展示煤矿地下开采的剖面情况，即不同高度的地质层次和开采工作面的位置。
•绘制矿井剖面图时，应按照煤矿设计要求，采用适当的比例尺，清晰地显示各个层次和工作面的位置。
•矿井剖面图应包括详细的地下剖面信息，以便工程师和矿工在开采过程中了解不同地质层次的分布和工作面的位置。
6. 巷道布置图绘制标准•巷道布置图用于展示煤矿地下巷道的位置和布置情况，包括水平巷道、斜巷道、竖井等。
•绘制巷道布置图时，应按照煤矿设计要求，采用适当的比例尺，清晰地显示各个巷道的位置和布置。
•巷道布置图应包括详细的巷道信息，以便工程师和矿工在开采过程中了解巷道的位置和连接关系。
煤矿图纸绘制标准及要求
煤矿图纸绘制标准及要求1. 引言煤矿图纸绘制是煤矿行业中非常重要的一环。
准确、清晰、规范的煤矿图纸可以为矿山管理、工程设计、施工等提供重要支持。
为了确保煤矿图纸的质量和效果，制定了煤矿图纸绘制标准及要求。
2. 绘图软件要求为了保证煤矿图纸的一致性和规范性，要求使用专业的CAD绘图软件进行绘制，如AutoCAD、SolidWorks等。
这些软件具有强大的绘图功能和丰富的符号库，可以满足复杂煤矿系统图纸的需求。
3. 绘图规范3.1 图纸尺寸煤矿图纸一般采用国际标准尺寸，如A0、A1、A2等。
根据具体需求，选择适当的图纸尺寸，并在绘图软件中设置对应的纸张大小。
3.2 线型和线宽煤矿图纸中，不同的线型和线宽用于表示各个元素的属性和特征。
常见的线型有实线、虚线、点线等，常见的线宽有0.25mm、0.5mm、1mm等。
根据需要，选择合适的线型和线宽，并在绘图软件中设置对应的属性。
3.3 符号和标注煤矿图纸中，符号和标注起到了非常重要的作用。
符号用于表示各种设备、管道、阀门等，标注用于解释图纸中的各个元素。
在绘图过程中，要使用统一的符号库，并保证标注的准确性和清晰度。
3.4 图例和说明煤矿图纸中的图例和说明是对图纸内容的补充和解释。
图例应当清晰明了，说明应当简洁明了。
在绘图过程中，要合理安排图例和说明的位置，并保证其与图纸内容的一致性。
4. 绘图要求4.1 绘图准确性绘制煤矿图纸时，要求准确反映实际情况。
要通过专业调研和实地勘察，获取准确的数据和信息，确保图纸的准确性和可靠性。
4.2 绘图清晰度绘制煤矿图纸时，要求清晰可辨。
线条要平滑、连续，符号和标注要清晰、明确。
需要注意的是，图纸中的文字和数字大小要适宜，保证在打印或放大缩小后仍然清晰可读。
4.3 绘图规范性绘制煤矿图纸时，要求符合相关规范和标准。
根据煤矿行业的规范要求，应当合理安排图纸布局，正确使用符号和标注，保持图纸的整洁和规范。
4.4 绘图一致性煤矿图纸一般由多个图纸组成，要求具有一致性。
最新露天煤矿绘图标准规范
最新露天煤矿绘图标准规范露天煤矿的绘图是确保煤矿安全、高效开采的重要环节。
以下是最新露天煤矿绘图标准规范的主要内容：1. 总则- 所有绘图应遵循国家及行业相关标准，确保图纸的准确性、清晰性和可读性。
- 图纸应包含必要的地质、地形、水文等信息，以支持煤矿的开采设计和施工。
2. 绘图比例- 根据露天煤矿的规模和地形复杂度，选择合适的绘图比例，一般推荐比例为1:500至1:2000。
3. 地形图绘制- 地形图应包括矿区的高程、坡度、水系等地形特征。
- 地形图应使用等高线表示，等高线间距应根据地形变化合理设置。
4. 地质图绘制- 地质图应详细表示矿区的岩层、断层、褶皱等地质结构。
- 应标注矿层的厚度、倾角、倾向等信息。
5. 矿体图绘制- 矿体图应展示矿体的分布、形态和矿石类型。
- 应标明矿体的边界线、开采深度和开采范围。
6. 工程图绘制- 工程图应包括矿区的基础设施、运输系统、排水系统等工程设施。
- 应标注关键工程点的坐标和高程。
7. 安全设施图绘制- 安全设施图应展示矿区的安全通道、避难所、消防设施等。
- 应明确标示安全设施的位置和功能。
8. 环境保护图绘制- 环境保护图应展示矿区的植被恢复、水土保持等环境保护措施。
- 应标注环境保护区域的范围和措施。
9. 符号和图例- 图中使用的符号应符合国家和行业标准，图例应清晰、准确。
10. 图纸审核- 所有图纸在发布前应经过严格的审核流程，确保信息的准确性和完整性。
11. 电子图纸和纸质图纸- 应同时提供电子图纸和纸质图纸，以满足不同使用场景的需求。
12. 更新和维护- 随着矿区开采的进展，图纸应及时更新，以反映最新的开采情况。
结束语本规范旨在指导露天煤矿的绘图工作，确保图纸能够为煤矿的规划、设计和施工提供准确的参考。
所有参与绘图的人员应严格遵守本规范，以提高煤矿开采的安全性和效率。
煤矿三图制图标准
煤矿三图制图标准煤矿“三图”制图规范⼀、规范矿井“三图”绘制的意义1、煤矿图纸是煤矿⽣产建设法定的所必需的重要技术资料。
2、有利于及时开展煤矿事故抢险救援等⼯作、有利于各级监管部门开展⽇常监管⼯作。
⼆、监察中发现矿图的常见问题1、煤矿存在图纸测绘不及时、填绘不准确、标注不完善、管理不规范等问题。
2 、图实不符，特别是个别⼩煤矿存在使⽤“真、假”两套图纸，弄虚作假、蓄意逃避监管，以致于酿成事故后，延误最佳抢险救援时间。
3 、图纸幅⾯、图例图框的⼤⼩、图例图框的格式、图例符号和名称⼤⼩的规定、字体及颜⾊不规范等。
4、“三图”未落实图纸审签制度，会签栏内矿长和技术负责⼈的签字为机打。
5、采掘⼯程平⾯图未反映⽼窑积⽔区探⽔警戒线临时密闭和永久密闭等信息。
6、矿井通风系统图未反映矿井六⼤系统⽅⾯的信息，通风⽹络图随意简化。
7、矿图采⽤的⽐例尺不规范，坐标⽹格未按⽐例绘制。
8、部分图纸未绘制指北针。
9、矿井图例、字体使⽤不规范，如随意描绘图例、字体尺⼨（⾼度）；10、未按规定标注各类地质边界线：井⽥边界、煤层露头线、保护煤柱线、采区边界线等。
三、采掘⼯程平⾯图绘制基本要求1、采掘⼯程平⾯图⽐例尺⼀般应为1：2000，急倾斜煤层可为1:1000。
2、回采⼯作⾯及采空区应注明⼯作⾯⽉（季）末位置，平均采厚、煤层倾⾓、开采⽅法、开采年度和煤层⼩柱状图，3、图中应标注清楚井⽥边界外l00m以内的临矿采掘⼯程和地质情况，井⽥范围内的⽼窑及其开采等有关情况4、应有煤层底板等⾼线和地⾯公路、铁主要建构筑物及重要路和⽔体。
5、注明防⽔闸门、风门、密闭（密闭应编号管理）、防⽕门等主要设施，突⽔点，探放⽔钻孔布置可在⽂字中进⾏说明。
6、井巷部分按实际⽐例绘制，图例符号按相同⽐例绘制。
7、⼀律采⽤100mm×100mm的坐标格⽹，格⽹线粗0.l0mm。
8、指北针绘制在图幅的右上⾓第2×2⽹格处。
9、图中应有底板等⾼线及标明采空区，底板等⾼线原则上应按⾼程由上⾄下绘制。
矿井11种图纸绘制标准及要求
矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第1章基本要求第 1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
煤矿11种图纸绘制要求
1、井筒名称：1：2000图上字高为3. 5mm；
2、井筒用途、巷道名称、边界、露头、断层等名称注记1：2000图上字高为3mm；
3、测点编号、测点高程用长等线体： 1：2000图上字高为1. 5mm；
井田技术边界、保安煤柱及其它边界线，注明名称和批准文号。井田边界：颜色为黑色；保安煤柱和地面受护边界：颜色为红色；批准文号注在线的外边，尽可能水平排列在煤柱线的右上方，字高为3mm，字的颜色与线的颜色一致为红色。
钻孔孔口高程、底板高程、煤层厚度的数字字高为2mm。
第21条.永久风门、风桥、防火门、防火密闭墙、煤层自然发火区与发火点、瓦斯突出或喷出地点、冒流砂区、煤层露头与风化带、煤层底板等高线按图-005[采掘工程平面图图例（4）] 的要求绘制。
4、井筒高程、煤厚、断层产状要素等数字注记：1：2000图上字高为2mm；
5、工作面编号用黑体（Times）： 1：2000图上字高为3mm；
6、工作面回采日期、钻孔编号注记： 1：2000图上字高为2. 5mm；
7、工作面月份回采注记： 1：2000图上字高为3mm；
8、剖面线（勘探线）号用黑体（Times）： 1：2000图上字高为8mm。
重要地物与地物轮廓相对附近控制点的平面位置误差＜图上0.6mm；
次要地物、地物轮廓＜图上0.8mm；
井巷轮廓与最近控制点的相对位置误差＜图上0.6mm；两相邻点边长误差＜图上0.3mm；
第 5条.图面整饰
1.采掘工程平面图按上北下南方向绘制。
2.矿图一律采用100 mm×100 mm的坐标格网，格网线粗0.10mm。
最新 矿井11种图纸绘制标准及要求
矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第一章基本要求第 1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

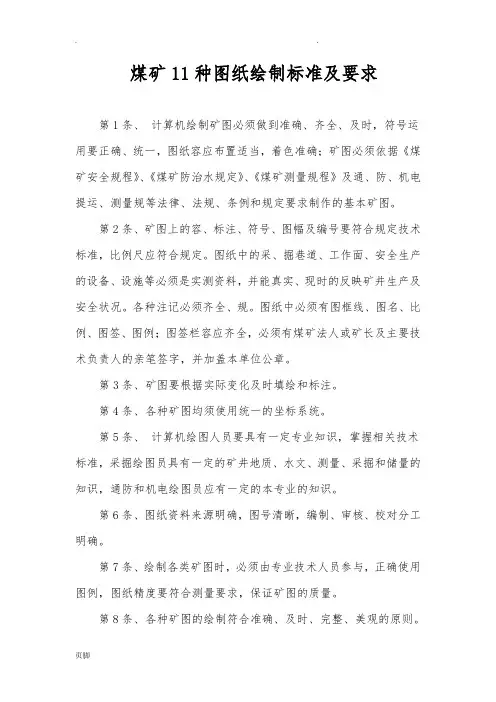

矿井11种图纸绘制标准及要求
第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求
第一章基本要求
第 1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
第 2条. 绘制图种和比例尺,采掘工程平面图比例尺1：2000 第 3条绘制内容
1、井田技术边界，保安煤柱及其它边界线，注明名称及批准文号；
2、本煤层以及与开采本煤层有关的巷道（主要巷道应注明名称和月末工作面位置，斜巷应注明倾向和倾角，巷道交叉口、变坡以及平行等特征点，在图上每隔50～100mm应注记底板高程）；
3、回采工作面及采空区。
注记工作面月末位置，平均采厚、煤层倾角、开采方法、开采年度和煤层小柱状，丢煤区应注明丢煤区原因和煤量；注销区应注明批准文号和煤量；
4、永久导线点和水准点，注明点号和高程；临时点根据需要注记；
5、钻孔、勘探线、煤层露头线、风化带、煤层变薄区、尖灭区、陷落柱和火成岩侵入区、煤厚点、煤样点以及实测的主要地质构造；
6、发火区、积水区、煤及瓦斯突出区、冒流砂区等。
应注明发生时间等有关数据；
7、井田边界外100m以内的临矿采掘工程和地质情况，井田范围内的小煤窑及其开采等有关情况；
8、煤层底板等高线、根据图面允许情况和实际要求，加绘地面重要工业建筑、居民区、铁路、重要公路、大的河流、湖泊；
9、水闸墙、水闸门、永久风门、防火门、突水点、抽放水钻孔，标注近期巷道、工作面探放水钻孔数量。
第4条图种编绘原则及精度要求
1：2000采掘工程平面图的井巷部分按实际比例绘制，1：2000采掘工程平面图图例符号按相同比例尺的要求绘制。
重要地物与地物轮廓相对附近控制点的平面位置误差＜图上0.6mm；
次要地物、地物轮廓＜图上0.8mm；
井巷轮廓与最近控制点的相对位置误差＜图上0.6mm；两相邻点边长误差＜图上0.3mm；
第 5条.图面整饰
1.采掘工程平面图按上北下南方向绘制。
2.矿图一律采用100 mm×100 mm的坐标格网，格网线粗0.10mm。
3.图廓形式：最外为1.0mm粗的黑线，中间隔1.5mm画一条0.15mm 粗的黑线，再隔15.0mm宽画0.15mm粗的黑线作为内图廓线。
图签与图廓的绘制见图—001。
4.不是上北下南的正格分幅图和自由分幅图应绘制指北针，指北针绘制在图幅的右上角（原则绘制在第2×2格网处）。
指北针的绘制原则按图—003的要求绘制。
第 6条.颜色规定
1.涉及井下测量控制点、边界、地层、岩石、地质勘探、地质构造等图例符号的颜色，以及测量、地质、水文地质、储量估算等图纸的颜色着色，原则按照图—004规定的颜色着色，未规定颜色均为黑色。
2.图中井田范围内的井筒和钻孔的地面高程一律用红色注记，工业广场及风井煤柱用红色线条。
3.井巷工程中,岩巷用桔黄色；分煤层绘制的，煤巷用黑色，综合绘制的，主采煤层用黑色，其它煤层开采的巷道用墨绿色等颜色区分。
使用的颜色要求能明显区分并能在纸质图上明显显示。
第 7条.图件存储
采掘工程平面图填绘后及时存储在本机内（专人管理），并同时在临近的计算机上备份，于次季第一个月10日前备份在可移动硬盘上，于次年1月10日前采用刻录光盘存储备份一套。
第二章. 图纸注记
第 8条.绘制矿图时，各种符号尺寸大小应按要求绘制，在符号密集时，可省略次要符号，以不影响看图为准。
第 9条.注记包括地理名称注记、说明注记和各种数字的注记等。
地图中所使用的汉语文字应符合国家通用语言文字的规范和标准。
第 10条注记字列分为水平字列、垂直字列、雁行字列和屈曲字列：。
