机械毕业设计1310T桥式起重机设计(箱型梁设计及受力计算)
10t桥式起重机总体设计毕业设计
摘要本次毕业设计是针对毕业实习中桥式起重机所做的具体到吨位级别的设计。
我国现在应用的各大起重机还是仿造国外落后技术制造出来的，而且已经在工厂内应用了多年，有些甚至还是七八十年代的产品，无论在质量上还是在功能上都满足不了日益增长的工业需求。
如何设计使其成本最低化，布置合理化，功能现代化是我们研究的课题。
本次设计就是对小吨位的桥式起重机进行设计，主要设计内容是10t桥式起重机的结构及运行机构，其中包括桥架结构的布置计算及校核，主梁结构的计算及校核，端梁结构的计算及校核，主端梁连接以及大车运行机构零部件的选择及校核包括: 轮压计算及强度验算, 运行阻力计算,选择电动机,减速器的选择验算,运行速度及实际功率,选择制动器,选择联轴器,低速浮动轴的验算,缓冲器的选择等计算。
还有小车的运行和起升机构零部件的选择及校核包括: 运行阻力计算，选电动机，选择减速器验算起动时间，按起动工况校核减速器功率，选择制动器，选择高速轴联轴器及制动轮，验算低速浮动轴强度，钢丝绳的选择，滑轮、卷筒的计算，联轴器的选择。
关键词: 起重机；大车运行机构；小车运行结构；小车起升结构；桥架；主端梁1AbstractThe graduation design is aimed at the graduation fieldwork medium-sized crane do specific to tonnage level of design. Our country is the application of the big crane or counterfeit foreign backward technology out of manufacture and has within the plant for many years, some even application or the 70s and 80s products, both in quality and in on the function can't satisfy the growing industrial demand. How to design makes it the lowest cost, decorate rationalization, functional modernization is our topic. This design is on small tonnage design of bridge crane, the main design content is 10t bridge crane structure and operation organization, including bridge structure arrangement calculation and checking the structure of the girder, the calculation and checking, calculated and checked the beam structure, the main girders connection and cart mechanism parts selection and checking including: wheel pressure calculation and intensity checking, running friction calculation, the choice of motor, gear reducer is checked, choose speed and actual power, choose brakes, choose coupling calculating speed floating axis, buffer choice calculation, etc. And car running and lifting mechanism parts selection and checking including: running friction calculation, choose motor, choose reducer, by starting checked start-up time check reducer power, choose working brakes, choose high-speed couplings and brake wheel, the checking low-speed axial intensity, the wire rope floating choice, pulley, drum calculation, coupling choice.Keywords: cranes; During operation organization; Car running structure; Car hoisting structure; Bridge; Main girders2目录摘要 (1)Abstract (2)前言 (1)第1章桥式起重机的概述 (2)1.1 桥式起重机的特点 (2)1.2 桥式起重机的用途 (5)1.3 桥式起重机的基本参数 (5)1.4 桥式起重机主要零部件 (10)1.4.1吊钩 (10)1.4.2钢丝绳 (11)1.4.3 滑轮和滑轮组 (14)1.4.4 滑轮组类型及选配原则 (15)1.5滑轮组及其滑轮组的倍率 (16)1.6 卷筒 (17)1.7 位置限位器 (17)1.8 缓冲器 (18)1.9桥式起重机发展概述 (19)1.9.1 国内桥式起重机发展动向 (19)1.9.2 国外桥式起重机的发展动向 (20)第2章大车运行机构的设计 (21)2.1大车运行结构设计的基本思路及要求 (21)2.2 大车运行机构传动方案的确定 (22)12.3 大车运行机构具体布置时要注意的问题 (22)2.4 大车运行机构的设计计算 (23)2.4.1 大车运行结构的传动方案 (23)2.5轮压计算及强度验算 (24)2.5.1计算大车的最大轮压和最小轮压 (24)2.5.2 强度计算及校核 (25)2.6 运行阻力计算 (28)2.7 选择电动机 (29)2.8 减速器的选择 (30)2.9 验算运行速度及实际功率 (31)2.10 验算启动时间 .............................................. 错误！未定义书签。
机械毕业设计1310T桥式起重机设计(箱型梁设计及受力计算)
1-电动机；2-制动器；3-带制动轮的半齿轮联轴器；4-浮动轴；5-半齿联轴器；6-减速器；7-车轮3.2选择车轮与轨道，并验算其强度按图3-2所示的重量分布，计算大车车轮的最大轮压和最小轮压图3-2 轮压计算图满载时，最大轮压：）（1-3 t 65.112015.2224104424e 24xc xc max =-⨯++-=-⋅++-=L L G Q G G P空载时，最大轮压：）（2-3 t 9.65.2215.22244424124xc xc max =-⋅+-=-⋅+-='L L G G G P 空载时，最小轮压：）（3-3 t 1.55.221244424124xc xc min =⨯+-=⋅+-='L G G G P 载荷率：417.02410==G Q （3-4）t 65.11max =Pt 9.6max='Pt 10.5min='P417.0=GQ图3-1 分别传动大车运行机构布置图3 457m加筋板的布置尺寸为了保证主梁截面中受压构件的局部稳定性，需要设置一些加筋构件如图4-3所示。
主梁端部大加筋板的间距：m 1a m 1.1h a ='=≈'，取主梁端部（梯形部分）小加筋板的间距：m 5.02a a 1='=' （4-3） 主梁中部（矩形部分）大加筋板的间距：m 2a m 2.2~65.1h 2~5.1a ===，取）（主梁中部小加筋板的间距：若小车钢轨采用15P 轻轨，其对水平重心轴线x -x 的最小抗弯截面模数3min cm 7.47=W ，则根据连续梁由钢轨的弯曲强度条件求得加筋板间距（此时连续梁的支点即加筋板所在位置；使一个车轮轮压作用在两加筋板间距的中央）：m 1a ='m 5.0a 1='m 2a =m 1a 1=图4-1 主梁中间截面尺 寸简图 图4-2 主梁支承截面 尺寸简图 图4-3 主梁截面图主梁水平最大弯矩式中：15.1=∏ψ—动力系数司机操控室的重量G为固定的集中载荷，重心作用位置到主梁一端的距离大约取ml8.2=。
10t双梁桥式起重机
50/10t双梁桥式起重机大车运行机构及主梁设计学生姓名：学生学号：院（系）：年级专业：指导教师：助理指导教师：二〇〇七年六月摘要桥式起重机是起重运输行业中必不可少的重要设备，它的稳定性和可靠性一直受到人们的高度重视。
随着社会生产力的不断进步和生产规模的不断扩大，以及技术创新的不断深入，在大量国外先进技术引入的同时，桥式起重机的生产设计水平也在不断革新，不断提高。
结合生产实际提出了起重机大车运行机构以及主梁的几种方案，通过分析选定方案并对大车运行机构及主梁进行了设计说明，同时，也对起重机的安全检查提出了要求。
为了最大限度的利用资源，达到最大的经济效益，在此也对主梁进行了优化设计，并提出了大量安全措施，从而保证了起重机械稳定可靠的工作。
关键词：桥式起重机；大车运行机构；主梁；优化ABSTRACTThe bridge type hoist crane is the heavy objects for lifting in the transportation profession the essential important equipment, its stability and the reliability receive the people to take highly continuously. Along with social productive forces unceasing progress and scale of production unceasing expansion, as well as technological innovation unceasingly thorough, while massive overseas vanguard technology introduction, the bridge type hoist crane production design level unceasingly is also innovating, enhances unceasingly.The in coor with progress of production proposed actually the hoist crane large cart movement organization as well as king post several kind of plans, have carried on design showing through the analysis designation plan and to the large cart movement organization and the king post, simultaneously, also set the request to the hoist crane security check.For the maximum limit use resources, achieved the maximum economic efficiency, has also carried on the optimized design in this to the king post, and proposed the massive security measure, thus has guaranteed the hoisting machinery stable reliable work.Key words: Bridge type hoist crane；Large cart movement organization；King post；Optimization目录摘要 (I)ABSTRACT .......................................................... I I1 绪论 (1)2 大车运行机构方案拟订以及选择 (3)2.1大车运行机构的几种常用方案 (3)2.1.1低速集中驱动 (3)2.1.2中速集中驱动 (3)2.1.3高速集中驱动 (4)2.1.4分别驱动 (5)2.2大车运行机构方案分析 (5)2.2.1低速集中驱动 (5)2.2.2中速集中驱动 (5)2.2.3高速集中驱动 (6)2.2.4分别驱动 (6)2.3大车运行机构方案选择 (6)3 主梁方案的拟订及选择 (7)3.1主梁常用的几种方案 (7)3.1.1工字钢主梁 (7)3.1.2桁架主梁 (7)3.1.3箱形主梁 (7)3.2主梁方案分析 (9)3.2.1工字钢主梁 (9)3.2.2桁架主梁 (9)3.2.3箱形主梁 (9)3.3主梁方案选择 (9)4 大车运行机构的设计 (11)4.1运行阻力的计算 (11)4.1.1摩擦阻力 (11)4.1.2坡道阻力 (13)4.1.3风阻力 (14)4.2电动机的选择 (15)4.2.1概述 (15)4.2.2电动机静功率 (15)4.2.3电动机初选 (16)4.2.4电动机过载校验 (16)4.2.5电动机发热校验 (17)4.2.6起动时间与起动平均加速度校验 (18)4.2.7选择合适的电动机型号 (18)4.3减速器的选择 (19)4.3.1减速器概述 (19)4.3.2总体设计 (19)4.3.3确定传动比 (20)4.3.4计算传动装置的传动参数 (21)4.3.5齿轮的设计 (22)4.3.6几何尺寸计算 (25)4.3.7齿轮的结构设计 (26)4.3.8低速轴设计 (26)4.3.9轴的结构设计 (27)4.3.10轴上的载荷 (30)4.3.11校核轴承的受命强验算 (30)4.3.12按弯扭合成应力校核的轴的强度 (30)4.3.13减速器型号的选择 (31)4.4制动器的选择 (31)4.4.1制动器概述 (31)4.4.2制动器相关参数的计算 (32)4.4.3制动器型号的选择 (33)4.5联轴器的选择 (34)4.6运行打滑验算 (34)4.6.1起动时不打滑按下式验算 (34)4.6.2制动时不打滑按下式验算 (35)5 主梁的设计 (36)5.1主梁跨度的确定 (36)5.2主梁上钢轨的选择 (37)5.3主梁的合理强度设计 (38)5.3.1梁的强度条件 (38)5.3.2梁的截面选择 (39)5.3.3梁的合理截面形状 (40)5.3.4变截面梁与等强度梁 (40)5.3.5梁的合理受力 (41)5.4主梁合理刚度设计 (41)5.4.1梁的刚度条件 (42)5.4.2梁的合理刚度设计 (42)5.5箱形主梁的优化设计 (44)5.5.1桥式起重机箱形主梁的结构 (44)5.5.2优化的数学模型 (47)5.5.3主梁优化设计计算方法简述 (53)5.5.4结合本设计的主梁有关参数对主梁进行优化设计 (53)6 安全检验 (59)6.1机械部分的安全要求 (59)6.1.1减速器 (59)6.1.2大车运行机构 (59)6.1.3主梁的要求 (60)6.1.4高强度螺栓 (61)6.1.5电动机 (61)6.1.6焊接质量 (62)6.2电气设备检验 (62)6.2.1 电气设备要求 (62)6.2.2电气设备安装 (63)6.2.3供电及电路要求 (64)6.2.4对主要电气元件的安全要求 (66)6.2.5电气保护装置 (66)6.2.6照明、信号 (67)结论 (68)参考文献 (69)致谢 (70)1 绪论双梁桥式起重机在工程中有着广泛的应用，日益提高的各行业生产对承担企业生产线上主要物流任务的起重机的要求也越来越高。
箱形双梁桥式起重机的设计
学科门类：单位代码：毕业设计说明书（论文）箱形双梁桥式起重机的设计学生姓名所学专业班级学号指导教师XXXXXXXXX系二○**年X X月目录1绪论 (1)1.1 起重机的介绍 (4)1.2 起重机设计的总体方案 (4)2.大车运行机构的设计 (6)2.1设计的基本原则和要求 (6)2.1.1机构传动方案 (6)2.1.2大车运行机构具体布置的主要问题： (6)2.2 大车运行机构的计算 (7)2.2.1确定机构的传动方案 (7)2.2.2 选择车轮与轨道，并验算其强度 (7)2.2.3 运行阻力计算 (9)2.2.4选择电动机 (10)2.2.5 验算电动机的发热功率条件 (11)2.2.6 减速器的选择 (11)2.2.7 验算运行速度和实际所需功率 (11)2.2.8 验算起动时间 (12)2.2.9 起动工况下校核减速器功率 (13)2.2.10 验算启动不打滑条件 (13)2.2.11选择制动器 (15)2.2.12 选择联轴器 (16)2.2.13 浮动轴的验算 (17)2.2.14 缓冲器的选择 (18)3.端梁的设计 (20)3.1 端梁的尺寸的确定 (20)3.1.1端梁的截面尺寸 (20)3.1.2 端梁总体的尺寸 (20)3.2 端梁的计算 (20)3.3 主要焊缝的计算 (24)3.3.1 端梁端部上翼缘焊缝 (24)3.3.2 下盖板翼缘焊缝的剪应力验算 (25)4 端梁接头的设计 (26)4.1 端梁接头的确定及计算 (26)4.1.1 腹板和下盖板螺栓受力计算 (27)4.1.2 上盖板和腹板角钢的连接焊缝受力计算 (28)4.2 计算螺栓和焊缝的强度 (28)4.2.1 螺栓的强度校核 (29)4.2.2 焊缝的强度校核 (29)5 焊接工艺设计 (31)参考文献 (35)致谢 (36)需要其他设计资料，请直接联系联系QQ客服1：1459919609或QQ客服2：1969043202。
桥式起重机主梁计算
桥式起重机主梁计算一、起重机主梁的工作条件和荷载情况1.工作条件：主梁处于静止状态、启动和停止状态下的荷载、移动状态下的荷载等。
2.荷载情况：起重机的荷载主要包括起重物的重量、启动和停止状态下的荷载、风荷载等。
其中，起重物的重量是计算主梁的重要参数。
二、主梁的尺寸计算1.主梁的长度：主梁的长度应根据实际使用情况来确定，一般为起重机的工作范围加上一定的安全边距。
根据主梁长度确定梁的截面尺寸。
2.主梁的截面尺寸：主梁的截面尺寸应根据起重机的工作条件和荷载情况来确定。
通常采用钢材作为主梁的材料，选择合适的型钢截面。
截面的选择要满足主梁在工作条件下的强度要求。
3.主梁的高度：主梁的高度与梁的截面尺寸有关。
一般来说，主梁的高度越大，强度越高，但也会增加自重和制造成本。
因此，需要综合考虑强度要求、自重和制造成本等因素来确定主梁的高度。
三、主梁的材料选择1.主梁通常采用优质钢材，如Q345B、Q345D等。
这些钢材具有较高的强度、韧性和抗腐蚀性能，适合用于承受起重机荷载的主梁。
2.在选择主梁材料时，还需要考虑材料的成本、可焊性、可加工性等因素。
四、主梁的结构设计和分析1.结构设计：根据主梁在工作条件下的受力情况，进行结构设计。
设计包括主梁截面的形状和尺寸、连接方式和布置等。
设计要求主梁在荷载作用下保持稳定，不发生破坏和变形。
2.结构分析：对主梁进行结构分析，计算主梁受力、变形等参数。
分析结果可以用于确定主梁的强度是否满足要求，并对主梁进行优化设计。
五、主梁的制造和安装1.主梁的制造：根据结构设计的要求，进行主梁的材料选择、截面加工、焊接和表面处理等工艺。
2.主梁的安装：将制造好的主梁安装到起重机上，并进行调整和固定。
安装过程中需要保证主梁与其它部件的连接紧固和稳固。
综上所述，桥式起重机主梁计算是一个复杂的过程，需要根据起重机的工作条件和荷载情况，对主梁的尺寸、材料、结构进行综合考虑和设计。
计算过程中需要注意荷载的合理估计、结构的强度和稳定性要求、材料的选择等问题。
起重机主梁设计说明书

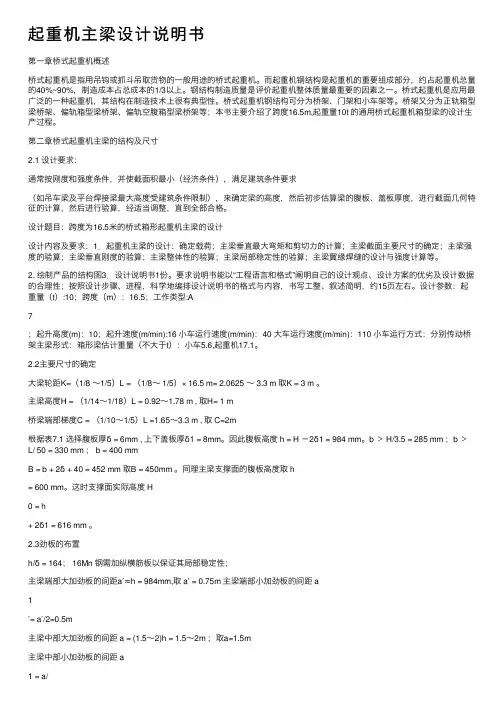

起重机主梁设计说明书第⼀章桥式起重机概述桥式起重机是指⽤吊钩或抓⽃吊取货物的⼀般⽤途的桥式起重机。
⽽起重机钢结构是起重机的重要组成部分，约占起重机总量的40%~90%，制造成本占总成本的1/3以上。
钢结构制造质量是评价起重机整体质量最重要的因素之⼀。
桥式起重机是应⽤最⼴泛的⼀种起重机，其结构在制造技术上很有典型性。
桥式起重机钢结构可分为桥架、门架和⼩车架等。
桥架⼜分为正轨箱型梁桥架、偏轨箱型梁桥架、偏轨空腹箱型梁桥架等；本书主要介绍了跨度16.5m,起重量10t 的通⽤桥式起重机箱型梁的设计⽣产过程。
第⼆章桥式起重机主梁的结构及尺⼨2.1 设计要求：通常按刚度和强度条件，并使截⾯积最⼩（经济条件），满⾜建筑条件要求（如吊车梁及平台焊接梁最⼤⾼度受建筑条件限制），来确定梁的⾼度，然后初步估算梁的腹板、盖板厚度，进⾏截⾯⼏何特征的计算，然后进⾏验算，经适当调整，直到全部合格。
设计题⽬：跨度为16.5⽶的桥式箱形起重机主梁的设计设计内容及要求：1．起重机主梁的设计：确定载荷；主梁垂直最⼤弯矩和剪切⼒的计算；主梁截⾯主要尺⼨的确定；主梁强度的验算；主梁垂直刚度的验算；主梁整体性的验算；主梁局部稳定性的验算；主梁翼缘焊缝的设计与强度计算等。
2. 绘制产品的结构图3．设计说明书1份。
要求说明书能以“⼯程语⾔和格式”阐明⾃⼰的设计观点、设计⽅案的优劣及设计数据的合理性；按照设计步骤、进程，科学地编排设计说明书的格式与内容，书写⼯整、叙述简明，约15页左右。
设计参数：起重量（t）:10；跨度（m）：16.5；⼯作类型:A7；起升⾼度(m)：10；起升速度(m/min):16 ⼩车运⾏速度(m/min)：40 ⼤车运⾏速度(m/min)：110 ⼩车运⾏⽅式：分别传动桥架主梁形式：箱形梁估计重量（不⼤于t）：⼩车5.6,起重机17.1。
2.2主要尺⼨的确定⼤梁轮距K=（1/8 ～1/5）L = （1/8～ 1/5）× 16.5 m= 2.0625 ～ 3.3 m 取K = 3 m 。
某10t门式起重机箱形主梁结构设计计算
139中国设备工程Engineer ing hina C P l ant中国设备工程 2019.07 （下）起重机作为重要的专用物流运输设备，已被广泛应用于现代工业生产的多个行业领域。
为了满足起重机多目标、高精度、多速度、高效率运行的要求，对其金属结构的设计要求也越来越高。
金属结构是否满足强度、刚度和稳定性的要求，将直接影响整机的技术经济指标，对整机的安全性能也起着非常重要的作用。
本文以某公司10t 轨道式集装箱门式起重机的主梁结构为研究对象，采用经典的强度设计理论，对箱型主梁进行工程结构设计和力学分析。
1 主梁结构设计1.1 起重机主要技术参数10t-45m 双梁门式起重机的门架结构主要由主梁、端梁、刚性支腿、柔性支腿、下横梁、小车架、走台栏杆、司机室以及电气设备等构成，结构简图如图1所示。
其中，起重机主要技术参数如下：额定起重量10t,起升高度23m，工作级别为M5，主梁跨度45m，单侧有效悬臂7m，最大悬臂10m，小车运行速度为60m/min，大车运行速度为80m/min。
图1 门架结构简图1.2 主梁截面几何参数设计在起重机结构中，由于箱形结构具有通用性强、抗扭性好、制造工艺简单、便于实现自动焊等优点，箱型结构成为双梁小车式桥架型起重机主梁的主要形式。
箱形梁结构主要由上下翼缘板、左右腹板、横隔板和加强筋等钢板焊接而成，中间截面几何特征如图2所示。
在箱形主梁的设计过程中，某10t 门式起重机箱形主梁结构设计计算黄伟莉1，符剑德2，范芳蕾1，张克义1（1.东华理工大学机械与电子工程学院；2.南昌凯马有限公司，江西 南昌 330013）摘要：针对某10t 门式起重机箱形主梁的结构进行了分析计算，主要包括主梁截面几何特性、强度、静刚度及稳定性等参数，保证了主梁结构的安全性，为类似工况的结构设计提供一定的参考。
关键词：箱形主梁；结构设计；强度；刚度中图分类号：TH215 文献标识码：A 文章编号：1671-0711（2019）07（下）-0139-02合理确定梁高是主梁截面参数选择的关键。
箱形梁桥式起重机计算校验程序设计
箱形梁桥式起重机 计算校 验程序设计
熊 中明 ， 曾谢 华
（ 昆明 自来水建筑安装公司， 云南昆明 ６ ０ ２ ５３１
１ ０—５ １０ ３ Ｔ型 箱 形 梁 桥 式 起 重 机 介绍
Ｊ０ ３ Ｔ删 箱 形 粱 桥 式 起 重 机 耍 Ｆ 主 梁 、 副 主 粱 ， Ｏ—５ 打
图 ４ 程 序 主界 面 图３ 大 车运 行 机 构 简 图
（ ）程 序 的基 本 特 点 和 应用 ２ 该计 算 校 验 程 序使 用 对 话 框 与 用 户 进 行 交 互 ，可 以根
（）制动因素 ４ 起 重 机 在 ＿作 时 要 考 虑 其 起 动 制 动 安 全 系 数 和 运 行 制 ［ 动 安 全 系 数 。 这 是 因 为 ，重 物 处 于 空 中时 ，要 保 证 它 能 在 任 意 位 置 悬 停 ，因 此 ，制 动 系统 必 须 平 稳 安 全 可 靠 。 当 在 起 重 机 负 载 运 行 过 程 中进 行 制 动 时 ，钢 丝 绳 会 出现 一 定 的
图 ２ 起 重机大 车榧架
（ ） 动 刚度 因 素 ２ 大 车 和 小 车 在 负 载 运 行 过 程 中 主副 粱承 受 着 动 态
应力作用而激发随机振动 ． 振动频率接近 主副粱的固有 频牢时就会产生很大的危险 因此 ，需 要计算＝ 剐梁在满 Ｅ
载时小车在主副梁中央的 自振频率 ，瞠动 态刚度值 ．并确 ¨
生 较 大 的 挠 曲 变 形 ．当 两 小 年处 于 粱 中 央 时 ． 主 副 粱 的 挠
ｆ变形蛀大 ，称 为跨巾静挠度 ｌ ｊ ｌ
有 当晟大跨中静挠度低
删
小 ｊ 副 小车 滚筒机构 和控制室构成 ．如罔 ｌ ．
粱 卜运 ．
10T桥式起重机设计
10T桥式起重机设计一、设计背景桥式起重机是一种常用的起重设备，广泛应用于工厂、码头、仓库等场所。
本设计旨在设计一台10T桥式起重机，以满足工业生产中对起重能力的需求。
二、设计要求1.起重能力：10T2.起重高度：5米3.最大跨度：20米4.工作级别：A55. 提升速度：8m/min6.电机功率：15KW7.控制方式：遥控8.安全保护措施：防碰撞、限位开关、载荷保护等9.结构紧凑、稳定可靠、操作简单、维护方便10.符合国家相关标准和安全规定三、设计方案1.结构设计本桥式起重机采用钢结构形式，由主梁、大车、小车、电气系统等组成。
主梁采用箱型梁结构，保证了起重机的刚性和稳定性，同时减轻了自重。
大车和小车采用轮轨式移动，通过电机驱动，具有灵活性和精确移动能力。
2.提升系统设计采用起重链条或钢丝绳提升机构，负责起重运输工作。
提升机构设计应具备高起重效率、平稳可靠、能适应长时间连续工作等特点。
3.控制系统设计控制系统采用PLC自动控制，具有快速、精确和灵活性的特点。
配备遥控器，操作方便，提高工作效率。
同时设置防碰撞装置、限位开关等安全保护措施，以确保操作安全。
4.电气系统设计电气系统设计应符合国家相关标准和安全规定。
选用大功率、高效率的电动机，以提供足够的动力。
配备电动机保护装置、断电保护装置等，确保安全可靠。
5.安全保护设计为了保障起重机及人员的安全，需设置各种安全保护装置，如防碰撞装置、限位开关、载荷保护装置等。
确保起重机能在安全范围内工作。
四、结论本设计方案涵盖了桥式起重机的结构设计、提升系统设计、控制系统设计、电气系统设计以及安全保护设计等方面。
该方案能够满足10T起重能力的需求，并且具备良好的稳定性、安全性和操作性能。
这将有效提高工作效率，确保工作安全。
同时，该起重机设计符合国家相关标准和安全规定，具备良好的可行性和可操作性。
桥式起重机设计开题报告doc
桥式起重机设计开题报告篇一：桥式起重机开题报告题目：开题报告 8吨起重机回转机构设计学院机电工程学院专业机电一体化专业学号 133260243 学生姓名刘增__指导教师张平格日期 XX年5月_毕业设计开题报告1. 课题名称8吨起重机回转机构设计2. 课题研究的目的与意义本设计主要对起重机的回转机构进行总体设计，以及电动机、联轴器、缓冲器、制动器的选用；运行机构减速器的设计计算和零件的校核计算及结构设计，使起重设备运行平稳, 定位准确, 安全可靠, 技术性能先进。
其主要目的是熟悉起重机的结构和工作原理，掌握起重机的设计方法，通过学习起重机的设计方法和步骤，提高学生分析问题和解决问题的能力，将自己所学的理论知识应用到实际工作生产中，培养实际动手能力。
同时让我们了解制造业的发展，为以后工作做准备。
3. 起重机在国内外的研究现状和发展趋势3.1 国内大型起重机的发展现状目前，国内专业生产大型起重机的厂家很多。
其中以中联重科、三一重工、抚挖等公司产品系列较全市场占有率较高。
中联重科在XX年12月宣布实行品牌统一战略后现已成功开发了50t~600t履带式起重机产品系列。
作为中国起重机行业的领跑者，徐州重型机械有限公司现在已经形成了以汽车起重机为主导，履带式重机和全路面起重机为侧翼强势推进的庞大型谱群。
国内最具历史的履带式起重机生产企业抚挖现已拥有35t~350t的履带式起重机产品系列。
QUY350是抚挖XX年推出的国产首台350t履带式起重机，填补了国内350t履带式起【1】重机的产品型谱空白。
三一科技自XX年初进入履带式起重机的研发和生产领域至今，已成功开发出50t~900t共10个型号的全系列产品并全部实现销售。
其900t履带起重机的顺利下线，标志着我国大型、超大型履带起重机自主研发领域已走在亚洲前列，成为目前亚洲最大吨位的履带式起重机。
据悉，日前三一科技已具备3200t以下履带式起重机的开发能力【2】3.2 国外大型起重机的发展现状目前，国外专业生产大型起重机厂家很多。
双梁吊钩桥式起重机小车起升机构设计 机械设计及自动化专业毕业设计 毕业论
目录摘要 (III)Abstract (IV)第一章概述 (5)1.1 概述 (5)1.2 桥式起重机发展概述 (6)1.2.1 国内外现状 (7)1.2.2国外现状 (7)1.2.3国内桥式起重机发展动向 (7)1.2.4国外桥式起重机发展动向 (8)1.3 现代双梁桥式起重机设计的目的、内容和要求 (10)1.3.1 设计目的 (10)1.3.2 设计内容 (11)1.3.3 设计要求 (11)第二章起升机构的计算 (12)2.1确定起升机构传动方案，选择滑轮组和吊钩组 (12)2.2选择钢丝绳 (13)2.3确定滑轮主要尺寸 (13)2.4确定卷筒尺寸，并验算强度 (14)2.5选择电动机 (16)2.6减速器的设计 (17)2.6.1传动比的分配 (17)2.6.2计算传动装置的运动和动力参数 (17)2.6.3齿轮传动设计 (19)2.6.4轴的设计 (31)2.6.5轴的校核 (34)2.6.6键的选择和校核 (41)2.6.7滚动轴承的选择和校核 (42)2.7.选择制动器 (45)2.8选择联轴器 (45)2.9验算启动时间 (46)2.10 制动时间的验算 (47)2.11 高速浮动轴计算 (47)第三章吊钩组的计算 (49)3.1 吊钩的计算 (49)3.2吊钩横轴的计算 (51)3.3滑轮轴计算 (52)3.4拉板的强度验算 (54)3.5 滑轮轴承的选择 (55)第四章卷筒部件计算 (56)4.1 卷筒芯轴的设计计算 (56)4.2 选择轴承 (57)4.3 绳端固定装置的计算 (59)第五章结论 (60)致谢 (61)参考文献 (62)附录 (63)5t双梁吊钩桥式起重机小车起升机构设计摘要起重机的出现大大提高了人们的劳动效率和经济效益，以前需要很多人力物力才能搬动的大型物件现在用起重机就能轻易达到效果，尤其是在小范围的搬动过程中起重机的作用是相当明显的。
像在工厂的厂房内搬运大型零件或重型装置时，桥式起重机所起到的作用就很明显。
桥式起重机毕业论文
桥式起重机毕业论文目录前言 (1)1 单梁桥式起重机的概述 (2)1.1单梁桥式起重机的整体描述 (2)1.1.2 单梁桥式起重机机构的特点 (3)1.1.3 单梁桥式起重机的基本参数 (3)1.1.4 桁架梁和箱形梁的比较 (3)1.2 LD型电动单梁桥式起重机各部件的作用（位结构） (3)1.2.1 主梁 (4)1.2.2 端梁 (4)1.2.3主梁和端梁的联接 (4)1.2.4 电动葫芦 (4)1.2.5 大车 (5)1.2.6 小车架 (5)1.2.7 小车 (5)1.2.8操纵室 (5)1.3 运行机构 (6)1.3.1 小车运行机构 (6)1.3.2 大车运行机构 (7)1.4 发展趋势 (8)1.4.1 国内桥式起重机发展有三大特征 (8)1.4.2 国外桥式起重机发展四大特征 (9)1.4.3 机械化运输系统的组合应用 (10)2 工作条件及设计要求 (11)2.1 型式及设计的构造特点 (11)2.2 选择电动葫芦的规格型号 (12)2.3 主梁设计计算 (13)2.3.1 主梁断面几何特性 (13)2.3.3刚度计算 (20)2.3.4 稳定性计算 (23)2.4 端梁设计计算 (23)2.4.2 端梁中央断面几何特性 (24)2.5 起重机最大轮压 (26)2.5.1起重机支座及作用 (26)2.5.2 起重机最大轮压的计算 (26)2.6 最大歪斜侧向力 (33)2.7 端梁中央断面合成应力 (34)2.8 车轮轴对端梁腹板的挤压应力 (34)2.9 主、端梁连接计算 (35)2.9.1 主、端梁连接形成及受力分析 (35)2.9.2 螺栓拉力的计算 (36)3 小车起升和运行机构的设计计算 (40)3.1 电动葫芦起升机构设计计算 (41)3.1.1 电动葫芦的基本设计参数 (41)3.1.2 电动葫芦起升机构简要设计步骤 (42)3.2 电动葫芦运行机构设计计算 (49)3.2.1.电动小车运行静阻力计算 (49)3.2.2.电动机的初选预验算 (50)3.2.3 传动比 (51)3.2.4 制动器的选择与计算 (52)4 大车运行机构设计计算 (55)4.1 确定机构传动方案 (55)4.2 选择车轮和轨道，验算车轮强度 (55)4.3 验算车轮的疲劳强度 (55)4.4 传动装置设计计算 (57)4.4.1 选择电动机 (57)4.4.2 大车运行机构的功率计算 (58)4.4.3 验算电动机 (58)4.5设计减速装置 (60)4.5.1选择减速器的类型 (60)4.5.2确定减速器的型号 (61)4.6 起重机有关使用机构的安全装置 (62)4.6.1 缓冲器 (62)4.6.2 起升高度限位器 (63)4.6.3 行程限位器 (63)4.6.4 安全开关 (63)4.7 起重机的组装及试车要求 (63)4.7.1起重机的安装注意事项 (63)4.7.2 起重机的试车要求 (65)5 焊缝连接分析 (67)5.1 连接方法 (67)5.1.1焊接 (67)5.1.2 对接焊缝 (67)5.1.3 角焊缝 (68)致谢.............................................................................. 错误!未定义书签。
10t-LD型单梁桥式起重机总体及起升机构设计
4）了解国内外桥式起重机发展状况及技术水平，并具有一定的分析、比较能力。
5）其它各项应符合本资料有关部分提出的要求；
2、本毕业设计（论文）课题任务的内容和要求（包括原始数据、技术要求、工作要求等）：
(1)设计任务：
①总体设计：
A.总体方案及总体参数的确定（包括方案的比较）；
C.重物起升、小车和大车平移驱动能力计算及驱动元件的选择；
②起重小车的设计：
A.起升机构的设计及钢丝绳的选择；
B.起重小车驱动机构设计及行走轮接触强度的校核计算；
C.起重小车结构刚度、强度的校核计算；
③典型零件设计及加工工艺卡的编制；
(2)技术参数及要求：
①额定起重量：10吨；
②起升高度9m；大车轨道跨度12m；
③起升和小车运行均采用单速，速度为0.6m/s；大车运行为3级速度控制，最大为1.5m/s；最小为0.6m/s;
④重物起升采用标准电动葫芦，大车采用分立驱动型式；
[VII]机械零件课程设计·贵州人民出版社；
[Ⅷ]吉林工业大学主编·工程机械液压与液力传动·北京：机械工业出版社，1986；
[Ⅸ]液压传动设计手册·上海科技出版社；
[Ⅹ]东北工学院编·械设计手册·北京：机械工业出版社；
[Ⅻ]何利民主编·电工手册·北京：中国建筑工业出版社，1993。
3、对本毕业设计（论文）课题成果的要求（包括图表、实物等硬件要求）：
①计算说明书一份
内容包括：设计任务要求的选型论证、设计计算内容，毕业实习报告等。做到内容完整，论证充分（包括经济性论证），字迹清楚，插图和表格正规（分别进行统一编号）、准确，字数要求不少于2万字。查阅文献15篇以上，翻译机械类外文资料，译文字数不少于5000字；撰写中英文摘要；并引导学生应用计算机进行设计、计算与绘图。
机械专业毕业论文题目汇总
精心整理毕业论文与设计题目列表1、（XH745）卧式加工中心的分度工作台的设计2、两级圆柱齿轮减速器的设计3、4层学生宿舍楼的设计4、80T 起闭机大齿轮工艺设计与制造的设计5、BSG 宽带砂光机的设计6、C7620车床主传动及液压系统的设计7、JL 型锻压操作机底盘与运行机构的设计8、JL 型锻压操作机机身与手笔控制的设计9、JL 10、LZ211、SQL 12、Vfp 13、14、15、16171819202122232425262728293031323334、电机转速与温升检测装置的设计35、动力差速式转向机构的设计36、多功能切菜机的设计37、多房间温度、湿度检测系统的设计38、二级减速器的设计39、复摆颚式破碎机的设计40、某油缸设计图纸41、高温火焰电视监测系统的设计42、工业机械手的设计43、关节型机器人腕部结构设计44、关节型机器人腰部结构设计45、锅炉燃烧系统控制和汽包水位控制46、海工码头工字钢数控切割设备的设计47、护罩注塑模具及注塑模腔三维造型CADCAM48、回转式固液分离机及螺旋输送机的设计49、活塞连杆组件装配自动输送线的设计（总体机械结构设计与压销机设计）50、机场行李输送系统自动控制设计51、基于PLC的工业机械手的设计52、基于PSOC的无刷直流电机智能控制系统的开发53、基于单片机机床插补控制模块的程序设计54、基于单片机的自动给水系统的设计5556575859606162636465666768697071727374、8T757677787980、球轴承内圈超精研磨机的设计81、全封闭输送机的设计82、全路面起重机的设计83、人事管理系统84、深水作业光缆切割机的设计85、十字路口交通灯控制系统的设计86、实现主轴分级无级变速的车床主传动系统的设计87、手机外壳注塑模计算机辅助设计与制造88、垂直循环式机械立体车库的设计89、数控车床六角刀架设计90、数字时钟91、双立柱堆垛机的设计92、水泥刨花板下涂膜机的设计93、四柱万能液压机整体设计94、四自由度搬运机器人的设计95、图书管理系统96、挖掘机工作过程仿真97、万能升降台铣床的设计98、网上选课系统（文本）99、往复裁板锯的设计100、物料包装线模型码垛机设计（堆垛机）101、物料包装线模型码垛推动机构的设计102103104105106107108109110111112113114115116117118119120121122123124125126127、轴承立体仓库机械系统的设计128、猪鬃长度分选机（顺根机构）129、装载机举升机构优化设计130、自动化立体仓库的设计131、自动切肉机的设计132、自动取料机械手的设计133、自动上下料机械手的设计134、4110发动机飞轮壳前端面钻模夹具设计135、CA6140拨叉系列课程设计136、换热器的设计137、电子公文传输管理系统138、图书馆在线系统(包含文档)139、液压式测力装置140、货车驱动桥毕业设计143、110柴油机飞轮壳机械加工工艺规程及工装设备设计144、微型果蔬保鲜库控制系统设计145、中草药有效提取机组掏渣器设计146、中草药有效成分提取机组控制系统设计147、中草药有效提取机组掏渣器设计147、摩擦式离合器试验台的设计148、汽车制动系统实验台设计149、汽车ABS制动系统实验台控制系统设计150151152153154155156157158、[159160161、"162、163、164、165、166、167168169170171172173174175、二级电液比例节流阀设计176、封闭板成形模及冲压工艺设计177、钢筋弯曲机设计及其运动过程虚拟178、高档不锈钢保温杯过滤盘落料拉深模具设计179、三自由度工业机器人设计180、集装箱起重机侧立柱制作检验和质量控制181、滑轨的外框挂钩模具的设计与制造182、基于90915-10001滤清器的模具设计183、胶带输送机-散料输送184、连杆体的机械加工工艺规程的编制185、溜板工艺极其挂架式双引导镗床夹具186、螺杆压缩机系统装置设计187、某大型水压机的驱动系统和控制系统188、某机型铰链座制造与工艺夹具189、三级减速器毕业设计190、普通钻床改造为多轴钻床191、气缸盖螺钉孔加工专机192、全自动制袋机的设计193、数控车床电动刀架194、塑料传动支架模具设计195、塑料拉手注塑模具设计196、拖拉机拨叉铣削专机197198199200201202、203、204205206207208209、2210、2211、3212、4213、4214、215、10216、217、218、219、220、221、222、3120滚齿机设计图（整套）223、3536岸桥起重机总图224、6500ATV工程车设计225、掩护式液压支架设计226、B型双模轮胎硫化机机械手的设计227、C6132普通车床的数控改造228、CK6140数控卧式车床及控制系统的设计229、CQ6123车床的数控化改造设计230、JX316掩护式液压支架设计231、KFC-04地下工程服务车设计232、MQS2736球磨机设计233、PE1200X1500破碎机全套图纸234、QY40型液压起重机液压系统设计计算说明书235、U型材轧机的设计236、VVVF垂直电梯轿箱系统设计237、WY120挖掘机图纸238、X62W型升降台铣床结构设计239、XK5040数控立式铣床及控制系统设计240、Y32-315液压机液压系统（汽车的）241、φ900螺旋滤水机图纸242、半流体物装置设计（护肤霜定量包装）243、翻车机图纸244245246247248249250251252253254255256257258259260261262263264265266267268269、滚子直动从动件平面凸轮CAD系统设计270、货用升降机设计271、机床主传动设计（钻床）272、机床主轴箱的设计Z=16273、机箱壳体用PROENGINEER软件辅助实现数控加工方案设计274、基于逆向工程和快速成型的手机外形快速设计275、加工中心侧铣头结构设计276、减温减压阀ProEngineer三维结构设计及有限元结构分析277、剪叉式物流液压升降台的设计278、矫直机设计279、轿车5+1变速器设计280、经济型数控螺杆铣床的改制281、开卷机设计282、立式精锻机自动上料机械手机械结构设计283、连杆平行度测量仪设计284、两斜辊立式紧凑型矫直机设计(棒材) 285、铝活塞铸造毛坯搬运机械手设计286、履带机器人设计287、螺旋榨油机设计288、门座式起重机毕业设计289、米袋码垛机械手设计290、扭转式糖果包装机设计291292293294295296297298299300301302303304305306307308309310311312313314315316、溢流型球磨机结构设计317、玉米脱粒机设计318、榛子破壳机的设计319、振动筛式花生收获机的设计320、注射器盖注塑模毕业设计321、注塑模具毕业设计论文(闹钟后盖实例) 322、自动化立体仓库与双立柱堆垛机的设计323、自动哨子生产机设计324、2YAH1548型圆振动筛毕业设计325、300X400数控激光切割机设计326、PCF2018单段锤式破碎机设计327、带式输送机设计328、单级蜗轮蜗杆减速器设计329、攻丝机三维模型设计330、欠驱动多指手抓取力分析及仿真设计331、三坐标上胶机机械结构设计332、试卷分拣机设计333、数控车床XY工作台与控制系统设计334、水平刮板输送机设计335、瓦楞纸冲裁成型机设计知识不仅是指课本的内容,还包括社会经验、文明文化、时代精神等整体要素,才有竞争力,知识是新时代的资本,五六十年代人靠勤劳可以成事；今天的香港要抢知识,要以知识取胜。
毕业设计(桥式起重机主梁设计)【范本模板】
普通桥式起重机一般由起重小车、桥架运行机构、桥架金属结构组成.起重小车又由起升机构、小车运行机构和小车架三部分组成。
起升机构包括电动机、制动器、减速器、卷筒和滑轮组.电动机通过减速器带动卷筒转动，使钢丝绳绕上卷筒或从卷筒放下，以升降重物.小车架是支拖和安装起升机构和小车运行机构等部件的机架,通常为焊接结构.
d——所选择的钢丝绳的直径,d=25.5mm。
查得选用D=500mm
2）卷筒槽计算
绳槽半径:R=（0.53～0。56）d=11。93~12.6mm=12mm
绳槽深度（标准槽)：h1 =（0。25~0.4）d=5.63~9mm=8.0mm
绳槽节距：t=d+（2～4）=24.5～26.5mm=25mm
卷筒名义直径：D=Dh+d=525.5mm
制动器装在高速轴上，所需静制动力矩：
式中 --制动安全系数，查得 .
根据以上计算的制动力矩 ，选用制动器产品选用YWZ—500/121
制动器.（GB1161－90）
制动轮直径 ；最大制动力矩为 ；制动器质量Gz=115。8kg.
1.1.11联轴器的选择
带制动轮的联轴器通常采用齿形联轴器,高速轴的计算扭矩：
式中n—钢丝绳安全系数，对于中级工作类型 =5。5。
选择钢丝绳6W（19），公称抗拉强度 ,光面钢丝，右交互捻，直径d=25。5。mm，其钢丝破段拉力总和 ，标记如下：
钢丝绳6W(19）—25。5.—185-光面—右交(GB1102——74）国内标准。
1。1.3滑轮的计算
10吨桥式起重机设计
毕业论文10t桥式起重机小车起升机构作者姓名颜景熠指导导师姓名纪宏毕业班级冶机072 学科类别工学学科专业名称冶金机械论文提交日期2007年6 论文答辩日期2007.06.20答辩委员会成员评阅人辽宁科技学院2007年6A Thesis in Metallurgical MachinerySteel Roll Machineryby Yan JingyiSupervisor：Prelector JiHongJune 2007毕业设计（论文）任务书毕业设计论文题目：10t桥式起重机大车运行机构毕业设计论文内容： 1.传动方案选择2.起重机力能参数计算3.常用标准件选择计算4.主要零件疲劳强度计算5.编写设计说明书毕业设计论文专题部分：指导教师：签字年月日教研室主任：签字年月日系主任：签字年月日毕业设计论文评语指导教师评语：成绩：指导教师：（签字）年月日评阅人评语：成绩：指导教师：（签字）年月日毕业设计论文答辩成绩及总成绩评定毕业设计论文答辩委员会成员于年月日审查了专业学生的毕业设计论文论文题目：10t桥式起重机大车运行机构设计论文专题：起重机大车超载限制器设计论文说明书共15 页，设计图纸共 2 张指导教师：纪宏评阅人：毕业设计论文答辩委员会意见：答辩成绩：总成绩：答辩委员会主任委员：年月日摘要桥式起重机运行大车中最主要的结构有：电动机，减速器，联轴器，等等。
桥式起重机的大车设有起升机构和小车运行机构，为使小车轮压呈均匀分布，应对大车的机构布置进行优化设计，以知大车轨迹和轴矩为例，以车轮轮压均匀分配为目标函数，按单钩起重大车的条件提出约束条件，对优化设计的结果进行分析如下：首先，电动机——起重机械的驱动电动机要根据所需功率、最大转矩、接电持续率、起动等级、控制类型、速度变化范围、供点方式、保护等级、环境温度与使用地区海拔高度等因素进行选择。
其次，减速器——起重机械设计时，根据理论指导和工作经验，对机构形式、中心距、公称传动比及齿轮参数的选择应遵守原则和注意事项。
10t系列门式起重机主结构计算书
10t系列门式起重机门式起重机主结构计算书(2009-09-23 16:32:33)一、概述10t系列门式起重机是用于某预制梁场的小型起重设备，根据其应用地域（沿海地区，有台风及季风影响）及其特点（起吊载荷较轻，A3级工作制）且无悬臂，决定采用三角形断面空间桁架作为主梁，支腿采用格构结构，本设计按起重量10t,跨度分别为25.5m、23m、20m、7.5m的规格进行控制性设计，并充分考虑到外部环境对结构的冲击性，拼装的便利性，使用中的特殊要求等。
本设计完全遵循GB3811-83《起重机设计规范》及其他相关的机械技术条件进行设计计算，所选用的零部件及电气元件等亦完全按照相关的国家标准、部颁标准、行业标准、企业标准等要求执行。
二、计算依据1、基本参数1) 额定起重量10t2) 起升速度8m/min3) 跨度及起升高度4) 小车运行速度 20 m/min5) 大车运行速度12 m/min6) 起重机工作等级A37) 适应纵坡±1%8) 工作电源380v/50Hz9) 走行轨道大车P43(单轨) 小车P38(单轨)10) 工作风压250Pa2、遵照规范及主要参考文献1) 《起重机设计规范》GB3811-832) 《起重机试验规范和程序》GB5905-863) 《起重机机械安全规程》GB6067-854) 《钢结构设计规范》GB50017-20035) 《钢结构施工及验收规范》GB50205-956) 《通用门吊起重机》GB/T14406-937) 《钢结构工程质量检验评定标准》GB50221-958) 《钢结构焊缝外形尺寸》GB10854-899) 《电气装置安装工程施工及验收规范》GB50017-200310) 《铁路工程施工安全技术规程》TB10401.1-200311) 《桥式和提梁机制造及轨道安装公差》GB1183-8812) 《通用桥式和门式起重机司机室技术条件》GB/T14407-9713) 《双梁通用门式起重机技术条件》JB4102-8614) 《起重设备安装工程施工及验收规范》GB50278-981) 3、材料选择考虑到各方面综合因素的影响，主材均选用Q235B，考虑1.5倍的安全系数后其性能如下:抗拉、抗压和抗弯强度：[σ] =235/1.5=156Mpa抗剪强度：[τ] =90MPa端面承压(刨平顶紧) [σce] =215MPa三、总体设计计算1、轮压①小车轮压：由于定滑轮组设置时偏离了小车轴距中心线，造成轮压不均。
