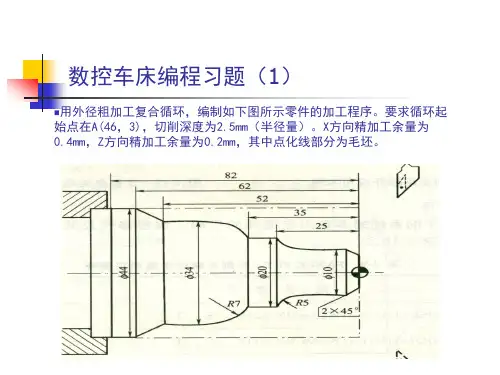

数控机床习题(1)课案

《数控机床结构与原理》试题库第一章填空题1、数控机床是用数字化代码来控制刀具与工件的相对运动，从而完成零件的加工。

2、数控技术是指用代码对机床运动及其加工过程进行自动控制的一种方法。

判断题1、标准机床坐标系中XYZ坐标轴的分别用大拇指、食指、中指表示。

（ F）2、对控制介质上的程序进行译码的装置是伺服系统。

（ F）3、CNC系统的核心是CNC装置，其性能决定了数控系统的性能。

（ T）4、数控机床中参考点的作用：1、建立机床坐标系2、消除误差。

（ T）5、当点位直线控制数控机床的移动部件移动时，可以按任意斜率的直线进行切削加工。

（ F）选择题1、在加工程序中，各点的位置指令是用从现在位置开始的坐标量给出时，称为（ A）方式。

A、绝对值B、增量C、公制D、英制2、我国从（ B）年开始研究数控机械加工技术，并于当年研制成功我国第一台电子管数控系统样机。

A、1952B、1958C、1954D、1959简单题1、在数控机床中，如何辨别X、Y、Z？答案：Z轴——对于刀具旋转，平行与刀具轴线；对于工件旋转，平行与工件轴线；对于没有主轴，垂直与工件装夹面。

X轴——对于工件旋转，在工件的径向，平行与横滑座。

；对于刀架旋转——1）当Z 为水平方向，从刀具主轴后端向工件方向看，向右为X的正方向。

2）当Z为垂直方向是，面对刀具主轴向立柱方向看，向右为X的正方向。

名词解释1、数字控制答案：利用数字指令对机械运动进行控制的方法。

2、重复定位精度答案：在一台机床上应用相同程序代码加工一批零件，所得到的连续结果的一致程度。

第二章填空题1、检测环节包括检测和反馈。

2、感应同步器是一种电磁式的检测传感器，按其结构可分为直线和圆型两种。

3、伺服系统是数控机床的执行机构，它包括驱动装置和电机两大部分。

4、光栅装置的结构由标尺光栅、光栅读数头两部分组成。

5、根据数控机床滚珠丝杠的螺距来选用不同型号的编码器。

6、如果直线式感应同步器的定尺绕组的节距为2mm，那么滑尺绕组的节距应该为 2 mm才能保证检测精度。

判断题1、在感应同步器中定尺的长度不可以接长。

（F）2、在右手笛卡儿坐标系中，食指的指向为Y轴的正方向。

（T）3、四极绕组式旋转变压器比两极绕组式旋转变压器检测精度更高。

( T )4、定尺绕组和滑尺绕组的节距是否相等对于直线感应同步器的检测精度无关紧要。

（F）5、闭环控制数控机床的检测装置可以直接检测工作台的位移量。

（T）6、同一时间内控制一个坐标方向上的移动的系统是（ A ）控制系统。

A、点位B、直线C、轮廓D、连续7、数控机床的位置检测装置中（ B ）属于旋转型检测装置。

A、感应同步器B、脉冲编码器C、光栅D、磁栅8、下面哪种检测装置不是基于电磁感应原理？（C）A、感应同步器B、旋转变压器C、光栅D、电磁式编码盘简答题92、磁栅的工作原理？答案：磁栅跟录音机的工作原理一样，记录一定波长的矩形或正弦波磁信号。

在检测的过程中磁头将读取磁性标尺上的磁化信号并把它转化成电信号。

95、光栅尺答案：标尺光栅和指示光栅统称为光栅尺。

第三章填空题1、刀具半径补偿是通过指令 G41、G42 实现的。

2、控制主轴的正转、反转和停止是通过M03 、M04 、M05代码来实现的。

3、开环数控系统控制精度取决于 电机 和 丝杠的精度 的精度。

4、对于以坐标原点为起点的第一象限直线OA ，其偏差函数为：e i e i i y x x y F -=，若0≥i F ，刀具往 +X 进给；若0<i F ，刀具往 +Y 进给.5、标准机床坐标系中X 、Y 、Z 坐标轴的相互关系用 右手笛卡尔坐标系 决定，刀具与工件远离的方向即为各坐标轴的正方向。

6、对于以坐标原点为起点的第二象限直线OA ，其偏差函数为：e i e i i y x x y F -=，若0≥i F ，刀具往 -X 进给；若0<i F ，刀具往 +Y7、CNC 系统中，实时性要求最高的任务是 插补 和 位控 。

8、数控机床按照对被控制量进行检测的检测反馈装置安装的位置可分为 闭环 、 半闭环 两种类型。

9、闭环伺服驱动系统一般由 驱动 、执行装置 、机床、检测反馈单元、比较控制环节等五个部分组成。

10、用逐点比较法插补直线OA ，其起点坐标为O （0，0），终点坐标A （5，8），若采用插补的总步数作为终点减法计数器JE 的初始值，即JE ＝ 13 。

在插补过程中，每进给一步，计数器JE 减1,当JE ＝ 0 时，到达终点，停止插补。

11、在单CPU 的CNC 系统中，主要采用 分时共享 的原则来解决多任务的同时运行。

12、CNC 系统中，软件与硬件的分配比例是由 性价比 决定的。

13、逐点比较法的直线插补过程为每走一步都要进行：偏差判别、 刀具进给 、新偏差计算和 终点判别 四个节拍（步骤）。

14、由120、对单CPU 的CNC 系统而言，其软件结构通常有两种类型，即 前后台 和中断型 。

1、进给功能一般是用来指定机床主轴的转速。

（F）2、数控机床所加工出的轮廓，只与所采用的程序有关，而与所选用的刀具无关。

（ F ）3、在数控加工中，如果圆弧加工指令后的半径遗漏，则圆弧指令作直线指令执行。

（T）4、刀具长度补偿是通过执行含有G43（G44）和H指令来实现。

（T）5、脉冲当量不是脉冲分配计算的基本单位。

（T）6、数控机床中MDI是机床诊断智能化的英文缩写。

( F )7、在磁栅中，读取磁头的工作原理与录音磁带的原理一样。

（T）8、德国的SIEMENS和日本的FUNUC公司的数控系统对我国数控技术的影响较大。

( T )9、CNC系统仅由软件部分完成其数控任务。

( F )10、若CNC装置有两个或以上的微处理机，则其一定属于多微处理机结构。

( F )11、 LED显示器能显示0～9的数字和全部英文字母。

( F )12、程序中出现各种异常情况的报警中断属于外部中断。

( F )13、以系统总线为中心的多微机处理机CNC装置中，主、从模块均有权控制使用系统总线。

（T）14、为了保证加工过程的连续性，CNC软件必须采用并行处理技术。

（T）选择题1、数控系统之所以能进行复杂的轮廓加工，是因为它具有( C )。

A、位置检测功能B、PLC功能C、插补功能D、自动控制2、经济型数控系统一般采用（A）CPU，而且一般是单微处理器系统。

A、8或16位B、32位C、64位D、以上都不正确3、在单CPU的CNC系统中，主要采用（ B ）的原则来解决多任务的同时运行。

A、CPU同时共享B、CPU分时共享C、共享存储器D、中断4、下面哪种方法不属于并行处理技术？（ D ）A、资源重复B、时间重叠C、资源共享D、中断执行5、逐点比较法中插补计算的四个步骤以下哪个不属于( D )A、偏差判别B、偏差计算C、终点判别D、坐标计算6、单微处理机CNC装置中，微处理机通过（ A）与存储器、输入输出控制等各种接口相连。

A、总线B、输入/输出接口电路C、主板D、专用逻辑电路7、CNC系统软件必须完成管理和控制两大任务，下面任务中哪个不属于控制任务？（ A）A、诊断B、插补C、位控D、译码8、程序中出现各种异常情况的报警中断属于（ C）A、外部中断B、硬件故障中断C、程序性中断D、内部定时中断9、下面哪项任务不是数据预处理（预计算）要完成的工作？（A）A、位置控制B、刀具半径补偿计算C、刀具长度补偿计算D、象限及进给方向判断10、用逐点比较法插补直线OA，其起点坐标为O（0，0），终点坐标为A（8，5），若采用插补的总步数作为终点减法计数器JE的初始值，则JE＝（ C）。

A、5B、8C、13D、以上都不对11、下面哪种方法不属于并行处理技术？（A）A、中断执行B、时间重叠C、资源共享D、资源重复简答题12、数控机床X轴的步进电机步距角为0.36.电机通过齿轮副与滚珠丝杠连接，传动比为5：6，Z轴的脉冲当量为0.01mm，求滚珠丝杠的导程？答案：12mm计算题1、直线的插补计算设加工第一象限直线，起点为坐标原点，终点坐标为A（6，4），试进行插补计算并画出插补轨迹图。

2、设加工第一象限直线，起点为坐标原点，终点坐标为A（4，3），试进行插补计算并画出插补轨迹图。

3、欲用逐点比较法插补直线OA，其起点坐标为O（0，0），终点坐标为A（e x，e y），其值为e x＝5，e y＝6，试写出其直线插补运算过程，并绘出其轨迹。

名词解释1、M功能答案：也称为辅助功能，是控制机床辅助动作的。

2、译码答案：译码是以程序段为单位处理用户加工程序，将其中的轮廓信息、加工速度和辅助功能信息，翻译成计算机能处理的信息格式，存放在指定的内存专用空间。

3、插补答案：根据给定的信息，在理想轮廓（或轨迹）上的已知两点之间，确定一些中间点的方法，用一小段直线或圆弧进行拟合接可满足精度要求。

第四章填空题1、相步进电机的转子齿数为40，则单三拍通电方式运行时的步距角α＝3°。

2、如果直线式感应同步器的定尺绕组的节距为6mm，滑尺绕组的节距应该为 6 mm才能保证检测精度。

3、步进式伺服驱动系统是典型的开环控制系统，在此系统中执行元件是步进电机。

4、三相步进电机的转子齿数为60，则双三拍通电方式运行时的步距角α＝2 °。

5、步进电机的“失步”现象有两种表现形式，即丢步和越步。

6、数控机床的床身结构和导轨有多种形式，主要塑料、静压滚动等。

选择题1、步进电机的转速与下面哪些因素无关？（ D ）A、脉冲信号的频率fB、转子齿数zC、通电方式kD、定子绕组中的电流大小判断题1、步进电机的步距角越大，控制精度越高。

（F）2、从减小伺服驱动系统的外形尺寸和提高可靠性的角度来看，采用直流伺服驱动比交流伺服驱动更合理。

（ F ）3、开环控制系统一般用于经济型的数控机床上 ( T )4、步进电机的环形分配器必须由硬件来实现。

（F）5、步进电机一般用于半闭环的数控机床中。

（F）6、步进电机的转速与指令脉冲的频率无关，而受到电压波动、负载变化及环境因素的影响。

（ F ）7、数控机床主传动系统是用来实现机床主运动的，它将主电动机的原动力变成可供主轴上刀具切削加工的切削力矩和切削速度。

（ T）8、为了改善劳动条件、减少辅助时间、改善操作性、提高劳动生产率，采用了刀具自动夹紧装置、刀库与自动换刀装置及自动排屑装置等辅助装置。

（T ）9、电火花加工不能加工各种具有导电性能的硬、脆、软、韧材料。

（ F）10、一般，中小型数控机床的主轴部件多采用成组高精度滚动轴承（T）11、由于数控机床进给系统经常处于自动变向状态，齿轮副的侧隙会造成进给运动反向时丢失指令脉冲，并产生反向死区，从而影响加工精度，因此必须采取措施消除齿轮传动中的间隙。
