通风与空调风管系统

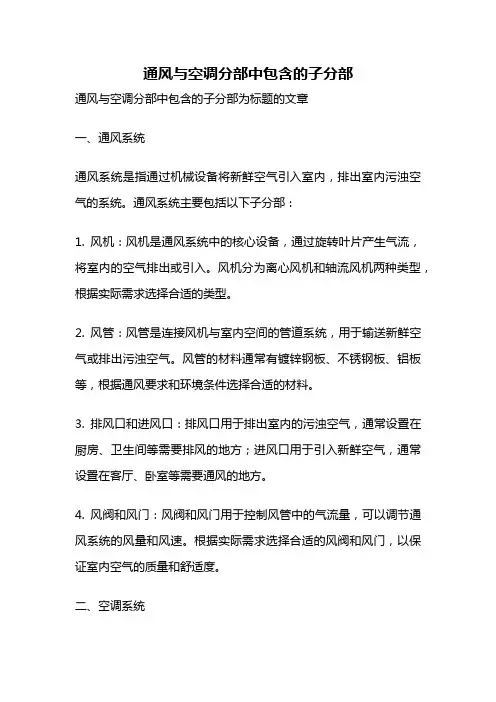

通风与空调分部中包含的子分部
通风与空调分部中包含的子分部通风与空调分部中包含的子分部为标题的文章一、通风系统通风系统是指通过机械设备将新鲜空气引入室内,排出室内污浊空气的系统。
通风系统主要包括以下子分部:1. 风机:风机是通风系统中的核心设备,通过旋转叶片产生气流,将室内的空气排出或引入。
风机分为离心风机和轴流风机两种类型,根据实际需求选择合适的类型。
2. 风管:风管是连接风机与室内空间的管道系统,用于输送新鲜空气或排出污浊空气。
风管的材料通常有镀锌钢板、不锈钢板、铝板等,根据通风要求和环境条件选择合适的材料。
3. 排风口和进风口:排风口用于排出室内的污浊空气,通常设置在厨房、卫生间等需要排风的地方;进风口用于引入新鲜空气,通常设置在客厅、卧室等需要通风的地方。
4. 风阀和风门:风阀和风门用于控制风管中的气流量,可以调节通风系统的风量和风速。
根据实际需求选择合适的风阀和风门,以保证室内空气的质量和舒适度。
二、空调系统空调系统是指通过机械设备调节室内温度、湿度和空气流动的系统。
空调系统主要包括以下子分部:1. 制冷机组:制冷机组是空调系统中的核心设备,通过制冷循环原理将室内热量排出,从而降低室内温度。
制冷机组通常包括压缩机、冷凝器、蒸发器和节流装置等组成。
2. 冷冻水系统:冷冻水系统是制冷机组与室内空间之间的热量传递介质,通过冷冻水管路将冷量输送至室内各个末端设备。
冷冻水系统通常包括冷冻水机组、冷冻水泵、冷却塔等设备。
3. 空气处理器:空气处理器是空调系统中的关键设备,用于处理室内空气的温度、湿度和洁净度。
空气处理器通常包括过滤器、加热器、湿化器、除湿器等组件,可以根据需要进行组合调节。
4. 风管和风口:空调系统中的风管和风口与通风系统中的类似,用于输送冷风或热风至室内各个区域。
根据空调负荷和空间布局,合理设计风管和风口的位置和尺寸,以实现室内空气的均匀分布。
5. 温湿度控制系统:温湿度控制系统用于监测和控制室内空气的温度和湿度,保持室内环境的舒适度。

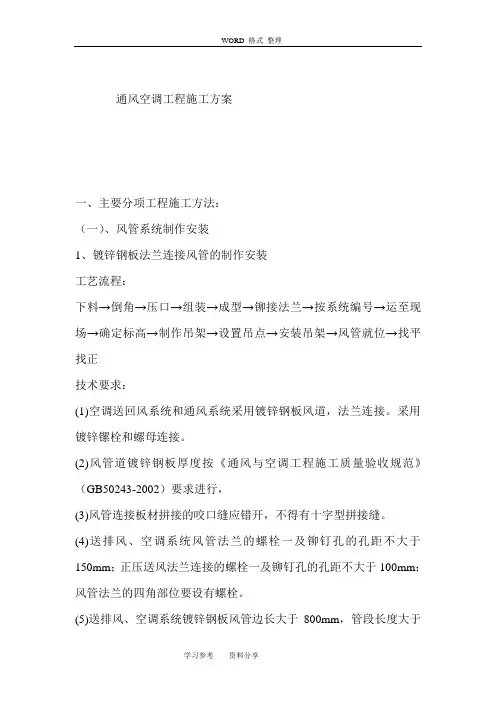

通风及空调技术交底(大全)
通风空调工程施工方案一、主要分项工程施工方法:(一)、风管系统制作安装1、镀锌钢板法兰连接风管的制作安装工艺流程:下料→倒角→压口→组装→成型→铆接法兰→按系统编号→运至现场→确定标高→制作吊架→设置吊点→安装吊架→风管就位→找平找正技术要求:(1)空调送回风系统和通风系统采用镀锌钢板风道,法兰连接。
采用镀锌镙栓和螺母连接。
(2)风管道镀锌钢板厚度按《通风与空调工程施工质量验收规范》(GB50243-2002)要求进行,(3)风管连接板材拼接的咬口缝应错开,不得有十字型拼接缝。
(4)送排风、空调系统风管法兰的螺栓一及铆钉孔的孔距不大于150mm;正压送风法兰连接的螺栓一及铆钉孔的孔距不大于100mm;风管法兰的四角部位要设有螺栓。
(5)送排风、空调系统镀锌钢板风管边长大于800mm,管段长度大于1250mm或单边面积大于1.2m2,正压送风风管边长大于800mm,管段长度大于1250mm或单边面积大于1.0m2,均应采取加固措施。
风管的加固可采用楞筋、立筋、角钢(内外加固)、扁钢、加固及加固筋和管内支撑等形式。
其加固要符合工程质量验收规范的要求。
(6)风管与配件的咬口缝紧密、宽度一致,折角平直,圆弧应均匀,两端面平行。
风管无明显扭曲与翘角,表面平整,凹凸不大于10mm。
(7)风管外边长的允许偏差:当小于等于300mm时,为2mm;当大于300mm时,为3mm。
管口平面度的允许偏差为2mm,风管两条对角线长度之差不大于3mm。
(8)风管法兰的焊缝应熔合良好、饱满、无假焊和孔洞;法兰平面度的允许偏差为2mm,相同规格法兰的螺孔排列应一致,具有互换性。
(9)风管与法兰采用铆接连接,铆接要牢固,没有脱铆和漏铆情况;翻边平整、紧贴法兰,宽度一致,且不小于6mm;咬缝与四角处不应有开裂与孔洞。
(10)风管安装的位置、标高、走向应符合设计图纸要求,不得随意更改其有效截面积。
(11)在风管需要穿过封闭的防火、防爆的墙体或楼板时,要设预埋管或防护套管,钢板厚度不小于1.6mm。
通风与空调系统的管材、管件和部件
8 通风与空调系统管材、管件和部件
8.1常用风管材料、规格及连接方式
联合角咬口用于矩形风管、弯管、三通管和四通管 转角缝的咬接。 按扣式咬口适用于矩形风管和配件的转角闭合缝加 工时,一侧板边加工成有凸扣的插口,另一侧板边加工 成折边带有倒钩状的承口。在安装时,将插口插入承口 即可组合成型。这是目前较理想的咬口形式。其优点是 结构简单,便于运输和组装,便于机械化加工,能提高 生产效率,可降低加工噪声;缺点是漏风量较大,用于 严密性要求较高的风管时需补加密封措施。
8 通风与空调系统管材、管件和部件
8.1常用风管材料、规格及连接方式
(2) 镀锌薄钢板
镀锌薄钢板是用普通薄钢板表面镀锌制成,俗称 “白铁皮”。常用的厚度为0.5~1.5mm, 其规格尺寸与 普通薄钢板相同。在引进工程中常用镀锌钢板卷材,对 风管的制作甚为方便。由于表面锌层起防腐作用,故一 般不刷油防腐,因而常用作输送不受酸雾作用的潮湿环 境中的通风系统及空调系统的风管和配件。要求所有品 级镀锌钢板表面光滑洁净,表层有热镀锌层特有的结晶 花纹,镀锌层厚度不小于0.02mm。
8 通风与空调系统管材、管件和部件
8.1常用风管材料、规格及连接方式
8.1.3 常用风管的连接方式
按金属板材连接的目的,金属板材的连接可分为拼 接、闭合接和延长接三种。拼接是指两张钢板板边连接, 以增大其面积;闭合接是指将板材卷成风管或配件时对 口缝的连接;延长接是指两段风管之间的连接。 按金属板材连接的方法,分咬接、铆接和焊接三种, 其中咬接使用最广。咬接或焊接使用的界限见表8-4。
8 通风与空调系统管材、管件和部件
8.1常用风管材料、规格及连接方式
3辅助材料
通风空调常用的辅助性材料有垫料、紧固件及其他 材料等。
建筑通风、防排烟与空调送风系统施工工艺和技术措施
施工前根据现场情况详细制定方案,并按照施工流程图依次完成风管加工、风管及设备安装、调试等工作。
施工流程图:Ⅰ、通风、防排烟、空调风管制作1、为了提高运输效率、减少消耗和成品的完好性,采取车间预制现场装配的方法,即车间采用机械化加工成半成品形式运输到现场组合装配。
2、风管材质及连接见下表或低压风管单边平面积大于1.2平方米、中、高压风管大于1.0平方米,均应有加固措施。
4、如果风管中增加一道支撑隔板,材料厚度与风管相同。
风管的支管与干管相接处为三通分路,当支管与干管的底面(或顶面)相距〈150mm时,做成弧形三通,相距在150mm以上者做成插管式三通,连接要严密。
5、风管弯头按《91SB6》标准图制作。
空调、通风系统风管软接头可采用帆布制作,排烟系统可采用不燃软性材料制作.6、金属矩形风管与角钢法兰连接时,当管壁厚度≤1。
5mm时可采用翻边铆接,铆接应牢固;当管壁厚度>1.5mm时,可采用满焊或翻边间断焊。
矩形风管法兰用镀锌铆钉铆固,法兰在铆固前先除锈再刷樟丹两道,矩形风管咬口处应严密、平整、无毛刺。
7、通风管道的联接方式为角钢法兰联接,适用于高压通风系统(防排烟系统及超静压系统)。
角钢法兰联接方式:金属矩形风管法兰用料规格表(1)空调风管长边尺寸大于500mm直角弯头应加导流片。
导流片的弧度应与弯管角度相一致。
风管转弯半径一般R=D。
矩形短半径弯头应加导流叶片,导流叶片厚度为风管的两倍,不小于60mm,片数不得少于两片。
(2)导流片的迎风侧边缘应圆滑,其两端与管壁的固定应牢固,同一弯管内导流片的弧长应一致。
9、风管的咬口形式做如下选择:矩形风管或配件的四角组合采用联合角咬口。
咬口宽度和留量根据板材厚度定,具体尺寸见下表:10、风管咬口缝结合要紧密,咬缝宽度要均匀,操作时,用力均匀,不宜过重,不能出现有半咬口或胀裂现象。
11、风管外观质量应达到折角平直,圆弧均匀,两端面平行,无翘角,表面凹凸不大于5mm;风管与法兰连接牢固,翻边平整,宽度不小于6mm,紧贴法兰.Ⅱ、风管部件及支、吊架安装工艺流程:1、支吊架安装(1)风管与部件支吊架的预埋件、膨胀螺栓位置应正确无误,用膨胀螺栓固定支吊架时应符合技术条件的规定。
通风与空调工程施工技术要求文档
通风与空调工程施工技术要求文档本条主要知识点是:通风与空调风管系统的施工技术要求:空调水管系统的施工技术要求;设备安装技术要求;通风与-空调系统的检测与试验;管道设备防腐绝热技术要求;通风与空调节能验收要求。
一、凤管系统的施工技术要求通风管道是通风与空调系统的重要组成部分,它的结构、形式、布置方式以及制作和安装的技术要求及质量,直接影响系统的技术经济性能和运行效果。
(一)风管系统的组成、分类和施工内容1.风管系统的组成。
主要由输送空气的管道和连接件、阀部件、支吊架及末端风口组成。
2. 风管系统分类(1)通风与空调工程风管按材质可分为:金属风管、非金属风管及复合材料风管。
金属风管一般采用镀钵钢板、普通钢板、铝板、不锈钢板等材质;非金属风管采用玻璃钢、聚氯乙烯、玻续复合风管等非金属材料制成;复合风管采用不燃材料覆面与绝热材料内板复合而成,主要包括聚氨醋铝筒、酣醒铝箱、玻璃纤维复合板风管等。
(2) 风管系统按其工作压力(p) 的划分类别应符合《通风与空调工程施工质量验收规范)) GB XXX-20XX 的规定。
针对不同工作压力的风管,其制作、安装和严密性试验按不同技术要求的规定执行。
(3) 风管按形状分为矩形风管、圆形风管和椭圆形风管。
国内目前大多使用的是矩形风管及圆形风管。
椭圆形风管采用专用的机械设备生产。
(二)风管与配件及部件制作的技术要求1.符合节能减排规定的要求。
2. 通风与空调工程的风管与配件的制作属非标产品制作,加工前应按设计图纸和现场情况进行核对和放样制图。
3. 各种材料风管适用的压力系统。
钢板、玻璃钢板风管适用于各类压力系统;不锈钢板、铝板、硬聚氯乙烯等风管适用于中压以下系统;聚氨醋、酣醒复合风管适用于工作压~2000Pa 的空调系统;玻璃纤维复合风管适用于工作压力ζ1000Pa 的空调系统。
复合风管的覆面材料必须为不燃材料,具有保温'性能的内部绝热材料应不低于《建筑材料及制品燃烧性能分级)) GB XXXX-20XX 中规定的难燃B1 级,所用胶粘剂应与其管材材质相匹配,且对人体无害,符合环保要求。
通风、空调系统风管内的空气流速
通风、空调系统风管内的空气流速1、一般工业建筑的机械通风系统风管内风速,按表11.5-2采用。
一般工业建筑的机械通风系统风管内风速(m/s)表11.5-22、通风、空调系统风管内的网速及通过部分部件时的迎面风速,按表11.5-3采用。
通风、空调系统风管内的风速及通过部分部件时的迎面风速(m/s)表11.5-33、暖通空调部件的典型设计风速,按表11.5-4采用暖通空调部件的典型设计风速(m/s)表11.5-44、根据所服务房间的允许噪声级,通风空调风管和出风口的最大允许风速,按表11.5-5采用。
通风空调风管和出风口的最大允许风速(m/s)表11.5-5注:①百叶风口叶片间的气流速度增加10%,噪声的声功率级将增加2dB,若流速增加一倍,噪声的声功率级约增加16dB。
②对于出口处无障碍敞开风口,表中的出风口速度可以提高1.5~2.0倍。
5、高速送风系统中风管的最大允许风速,按表11.5-6采用。
高速送风系统中风管的最大允许风速表11.5-66、推荐的送风机静压值,见表11.5-7推荐的送风机静压值表11.5-77、空调系统冷凝水管管径选择推荐值,见表11.5-8冷凝水管管径选择推荐值表11.5-6注:(1)DN=15mm的管道,不推荐使用。
(2)立管的公称直径,就与水平干管的直径相同。
风机盘管机组、整体式空调器、组合式空调机组等运行过程中产生的冷凝水,必须及时予以排走。
排放冷凝水管道的设计,应注意以下事项:沿水流方向,水平管道应保持不小于千分之一的坡度;且不允许有积水部位。
当冷凝水盘位于机组负压区段时,凝水盘的出水口处必须设置水封,水封的高度应比凝水盘处的负压(相当于水柱温度)大50%左右。
水封的出口,应与大气相通。
注:(1)采用聚氯乙烯塑料管时,一般可以不必进行防结露的保温和隔汽处理。
(2)采用镀锌钢管时,一般应进行结露验算,通常应设置保温层。
冷凝水立管的顶部,应设计通向大气的透气管。
设计和布置冷凝水管路时,必须认真考虑定期冲洗的可能性,并应设计安排必要的设施。
通风与空调工程施工技术
通风与空调工程施工技术一、通风与空调的分部分项工程及施工程序1.通风与空调的分部分项工程通风与空调的分部分项工程见表1。
表1 通风与空调的分部分项工程2.通风与空调的施工程序1)风管及部件制作与安装程序(1)金属风管制作程序:板材、型材选用及复检→风管预制→角钢法兰预制→板材拼接及轧制、薄钢板法兰风管轧制→防腐→风管加固→风管组合→加固、成型→质量检查。
(2)金属风管安装程序:测量放线→支吊架制作→支吊架定位安装→风管检查→组合连接→风管调整→漏风量测试→质量检查。
(3)风管系统阀部件安装程序:风阀及部件检查→支吊架安装→风阀及部件安装→质量检查。
(4)风管漏风景测试程序:风管漏风量测试抽样方案确定→风管检查→测试仪器仪表检查校准→现场测试→现场数据记录→质量检查。
2)空调水系统管道施工程序(1)空调冷热水管道安装施工程序:管道预制→管道支吊架制作与安装→管道与附件安装→水压试验→冲洗→质量检查。
(2)水系统阀部件、仪表安装施工程序:阀门及部件检查→强度严密性试验→阀门及部件安装→仪器仪表安装→质量检查。
3)设备安装程序(1)制冷机组安装程序:基础验收→机组运输吊装→机组减振装置安装→机组就位安装→机组配管→质量检查。
(2)冷却塔安装程序:基础验收→冷却塔运输吊装→冷却塔减振安装一冷却塔就位安装→冷却塔配管安装→质量检查。
(3)水泵安装程序:基础验收→减振装置安装→水泵就位→找正找平→配管及附件安装→质量检查。
(4)组合式空调机组、新风机组安装程序:设备检查试验→基础验收→减振装置安装→设备安装→找正找平→管道安装→质量检查。
(5)风机盘管、空调末端装置安装程序:设备检查试验→支吊架安装→减振装置安装→设备安装及配管→质量检查。
(6)风机(箱)安装程序:风机检查试验→基础验收→支吊架(底座)安装→减振安装→风机就位→找正找平→管道安装→质量检查。
(7)太阳能供暖空调系统安装施工程序:基础验收→设备运输吊装→设备安装→太阳能集热器安装→管道安装→管道试验及冲洗→管道保温→质量检查→系统运行。
通风空调设计规范gb50738-2017
通风空调设计规范gb50738-2017本标准规定风管系统通风与空调设计应满足的要求。
一、适用范围本标准适用于新建、扩建和改建的建筑物风管系统、风管术语、外形尺寸范围、结构强度、焊接工艺、天然气通风和空调设计等要求。
二、术语,定义和缩略语2.1术语供暖、通风和空调用窗:指可根据需要供给暖气、新鲜空气或排除污浊空气的窗。
2.2 定义气体环境:指建筑内的全部的气态成份的总和,包括气温、湿度、气压、固体颗粒和气体成分。
2.3 缩略语HVAC:指供暖通风和空调系统。
三、风管强度和热稳定性3.1抗弯强度要求3.1.1各折痕的抗弯强度应不小于2MN/m2,当Di/t<3.6时,抗弯强度应不小于4MN/m2,其中,Di为管道内径,t为管壁厚度;3.1.2采用圆钢管时,应按矩形折叠法测定抗弯强度,此时Qven<0.86;3.2 热稳定性要求风管应具备合理的热稳定性,并具备超蔫后的良好的圆形度,对于热稳定性要求的极限条件见图1。
四、外形尺寸范围外形尺寸范围应满足表1上的规定,钢管系列应满足表2上的规定,焊接管、内衬管应满足表3上的规定。
五、焊接工艺5.1风管边焊接单缝焊边,1.2mm<T≤2.0mm厚板,焊缝宽度不低于3mm。
边焊斜边两端,待一端封闭,即可开始焊接;每间距600mm以内可采用单缝焊接,分段收口将圆法定位弧形;包括进出口端的边焊缝,面洗水洗度应满足要求,缝上允许出现气孔无影响;5.2管路焊管路弯曲应采用煤气焊或电阻焊,根据材料与工法的要求,可采用预焊、收割接ffmm 和完全接头等。
特征曲线::完全接头焊缝的总重量:>610g/m,封闭检查通过后;完成对焊接管的检查合格后,可安装。
六、其他准备工作6.1施工前准备施工前,应对受油,技术,土质,井壁等方面进行检查,并根据设计图进行验证,决定施工位置、孔径规格、焊接方法等;安装外筒管一般应施工未完成时就先安装,以便同焊接管同步进行安装;6.3安装完毕准备安装完毕后,应加强对安装工程的抽检,补缝,瑕疵处理等。
风管系统允许漏风量计算
风管系统允许漏风量计算(原创实用版)目录1.通风与空调系统风管漏风量测试的重要性2.计算允许漏风量的方法3.测试装置及其操作步骤4.防排烟风管的允许漏风量规定5.结束语正文一、通风与空调系统风管漏风量测试的重要性通风与空调系统中的风管漏风量测试是保障系统正常运行和节能的关键环节。
通过测试可以发现风管系统中的漏风点,及时进行修复,降低能源损耗,同时确保空调系统的舒适性和安全性。
二、计算允许漏风量的方法允许漏风量的计算是根据风管系统的工作压力、风量和风管截面积等因素来确定的。
通常采用以下公式进行计算:允许漏风量 = (风管截面积×工作压力) / (风量×漏风率)其中,风管截面积可通过测量风管的长度和宽度来计算;工作压力是指风管系统中的气体压力;风量是指风管单位时间内输送的空气体积;漏风率是指风管系统中允许的漏风量与风管截面积之比。
三、测试装置及其操作步骤测试风管漏风量的装置主要包括高速风机、测试仪和软管等。
操作步骤如下:1.将需测试的风管段密封,将高速风机连接到风管上,风管与测试仪用软管连接;2.启动测试仪风机,调节变频器,使风机转速由低到高,风管测试段压力由低到高;3.当压力升高到测试所需的压力时,使风机转速保持稳定,记录此时的漏风量;4.根据计算公式,计算出允许漏风量,并与实际漏风量进行比较,如果实际漏风量超过允许漏风量,则需要对风管系统进行修复。
四、防排烟风管的允许漏风量规定防排烟风管的允许漏风量应按中压系统风管确定。
在设计防排烟风管系统时,应考虑到风管的严密性,以确保在火灾等紧急情况下,风管系统能够正常工作,保障人们的生命安全。
五、结束语通风与空调系统风管漏风量测试是保障系统运行和节能的重要环节。
通风与空调工程的施工程序
掌握通风与空调工程的施工程序,熟悉风管系统的施工要求,了解净化空调系统施工要求。
1H41403l掌握通风与空调工程的施工程序通风与空调工程是建筑工程的一个分部工程,包括送、排风系统,防、排烟系统,除尘系统,空调系统,净化空调系统,制冷系统和空调水系统七个独立的子分部工程。
本条主要知识点是:通风与空调系统的分类,通风与空调工程一般施工程序和施工要求,通风与空调系统调试与验收要求.一、通风与空调系统的分类1。
按通风的范围可分为全面通风和局部通风,按通风动力分为自然通风和使用机械动力进行有组织的机械通风.例如:热车间排除余热的全面通风,通常在建筑物上设有天窗与风帽.依靠风压和热压使空气流动,是不消耗机械动力、经济的通风方式。
2.按空气处理设备、通风管道以及空气分配装置的组成.在工程中常见的有:集中进行空气处理、输送和分配的单风管、双风管、变风量等集中式空调系统;集中进行空气处理,和房间末端再处理设备组成的半集中系统;各房间各自的整体式空调机组承担空气处理的分散系统。
3.通风空调系统类型的选用,一般要考虑建筑物的用途、规模、使用特点、热湿负荷变化情况、参数及温湿度调节和控制的要求.以及工程所在地区气象条件、能源状况以及空调机房的面积和位置、初投资和运行维修费用等因素。
近年来,空调的节能成为行业的关注点,变风量空调系统(VAV).变制冷剂流量(VRV)空调系统,新风加冷辐射吊顶空调系统,已被更多地应用在公共建筑之中。
二、通风与空调工程的一般施工程序和施工要求(一)通风与空调工程的一般施工程序施工前的准备→风管、部件、法兰的预制和组装→风管、部件、法兰的预制和组装的中间质量验收→支吊架制作安装→风管系统安装→通风空调设备安装→空调水系统管道安装→通风空调设备试运转、单机调试→风管,部件及空凋设备绝热施工→通风与空调工程系统调试斗通风与空调工程竣工验收→通风与空调工程综合效能测定与调整。
(二)施工前的准备工作1.制定工程施工的工艺文件和技术措施,按规范要求规定所需验证的工序交接点和相应的质量记录,以保证施工过程质量的可追溯性。
通风与空调工程施工方案
通风与空调工程施工方案一、材料与机具:1、风管材料:空调系统、送排风系统采用镀锌钢板风管制安,镀锌钢板厚度按国标,防排烟系统风管采用无机玻璃钢风管制安。
3、保温材料:空调风管采用一级福乐斯橡塑保温材料保温,保温厚度30mm。
二、通风工程施工方案1.通风工程主要内容本工程空调系统风管采用镀锌钢板制作,板厚按照国家规范。
通风空调系统的主要设备及部件主要有:VRV室内机、VRV新风机、防火阀,消声器等。
2.施工方法2.1执行标准:按GB50243—2002《通风与空调工程施工质量验收规范》。
2.2施工程序:2.3通风空调系统的施工:2.3.1通风管道与部件的制作:a.风管及配件的材质及壁厚应符合GB50243—2002的要求及设计要求。
b.矩形风管边长大于630mm,保温风管边长大于8000mm,管长大于1250 mm均应采取加固措施。
加固形式根据设计要求或规范确定。
c.镀锌钢板在制作过程中,应采取措施使镀层不受破坏,尽量采用咬口和铆接形式,为保证拼接严密,可用锡焊配合咬口。
无机玻璃钢风管制作模具下料时,方法要正确,厚度要均匀。
风管法兰表面应平整,加工精度和用料规格符合设计或规范要求。
酚醛复合板在制作过程中,应采取措施使外层不受破坏,场地尽量干净平整。
d.展开下料时,方法要正确,尺寸要规矩。
要口拼接时,要根据板、端口形式和加工方法不同,留出规定的端口余量。
风管接缝应交错设置,矩形风管的纵向闭合缝,应设在边角上,以增加强度。
e.风管配件按其形状不同选用适当的展开下料方法,并仔细操作,减少误差,正确放出端口余量和法兰余量。
用法兰连接的变径配件,在总高度不变的情况下,还要在端部加高同法兰宽度相等的矩形直管,以利于端部法兰的装配,风管配件的弯曲半径、圆弯头的节数、三通和四通的夹角等必须符合施工验收规范的规定。
f.风管及配件的加工尽量采用机械化生产线,计划在加工机械配备齐全的现场加工基地进行,施工现场少量的修改,采用手工操作。
空调与通风系统检查
空调与通风系统检查空调和通风系统在现代建筑中扮演着重要的角色,为人们提供舒适的室内环境。
然而,这些系统需要定期检查和维护,以确保其正常运行和高效性能。
本文将介绍空调和通风系统的检查内容以及如何进行系统的维护。
一、空调系统检查空调系统主要分为室内机和室外机两部分,下面将分别介绍它们的检查内容。
1. 室内机检查:a. 清洁滤网:打开室内机,取出滤网进行清洗,以去除其中的灰尘和杂物。
清洁滤网可以提高空调系统的空气流通效果,同时防止细菌和霉菌滋生。
b. 检查风扇:检查室内机内的风扇,确保其运转正常,无异常噪音和振动。
如有异常,需要及时联系维修人员进行修理。
c. 检查控制面板:检查室内机的控制面板,确保各个功能按钮和显示屏正常。
如有故障或损坏,需要进行维修或更换。
2. 室外机检查:a. 清洁外部:清理室外机的周围环境,确保周围无杂物、积尘或树叶等物。
这可以保证室外机的散热效果,并提高系统的工作效率。
b. 检查制冷剂管道:检查室外机与室内机之间的制冷剂管道,确保其无泄漏和损坏。
如有泄漏,需要及时修复,以防止制冷效果下降或系统损坏。
二、通风系统检查通风系统主要负责建筑内的空气循环和新鲜空气的补充,下面将介绍通风系统的检查内容。
1. 风管检查:a. 检查风管连接件:检查风管连接件是否紧固,无松动或漏风。
如有问题,需要进行修复或更换,以保证风管的完整性。
b. 清洁风管:清洁风管内的灰尘和污垢,以确保空气畅通无阻。
可以使用专业的清洗设备或工具进行清理。
2. 排风扇检查:a. 检查排风扇:检查排风扇的运转情况,确保其正常工作。
如有异常噪音或振动,需要进行维修或更换。
b. 清洁排风扇:清洁排风扇的叶片和机身,以去除其中的灰尘和污垢。
这可以提高排风效果和通风系统的工作效率。
三、系统维护除了定期检查外,空调和通风系统还需要进行一些常规的维护工作,以延长其使用寿命和保持其性能。
1. 更换滤网:根据使用频率和环境污染程度,定期更换空调和通风系统的滤网,保持其清洁和高效工作。
通风与空调工程施工内容
通风与空调工程是现代建筑中必不可少的一部分,它涉及到室内空气质量的保证和舒适度的提升。
通风系统的主要功能是实现室内外空气的交换,而空调系统则通过空气处理实现室内温湿度、气流速度和清洁度的自动控制和调节。
通风与空调工程施工的内容主要包括以下几个方面:一、风管及部件的制作与安装风管及部件是通风与空调系统的骨架,其制作与安装质量直接影响到系统的正常运行。
制作风管及部件时,需要根据设计图纸和现场实际情况进行编号预排布,合理布置开风口、三通、支架等部位管段长度。
在加工过程中,应注意成品保护,防止风管起筋、咬口、翻边加工后产品垂直堆放,造成变形。
风管法兰应平整,焊缝饱满,无缺口。
风管法兰铁皮翻边量应大于6mm,小于9mm;翻边紧贴法兰,平整、无翘起,风管四角铁皮重叠处应铲平无豁口,打胶严密。
二、制冷管道及设备的安装制冷管道及设备的安装是通风与空调工程的重要部分,其安装质量直接影响到空调系统的制冷效果。
安装过程中,应严格按照设计图纸和施工规范进行,确保管道布置合理、焊接牢固、保温层厚度符合要求。
同时,应注意制冷设备的安装位置、高度和方向,确保其运行稳定、安全可靠。
三、空调水系统的安装空调水系统是空调系统的另一个重要组成部分,其安装质量直接影响到空调系统的冷却效果。
安装过程中,应严格按照设计图纸和施工规范进行,确保水管布置合理、连接牢固、保温层厚度符合要求。
同时,应注意水泵、水箱、阀门等设备的安装位置、高度和方向,确保其运行稳定、安全可靠。
四、末端设备的安装末端设备是通风与空调系统的终端部分,其安装质量直接影响到室内空气质量的保证和舒适度的提升。
安装过程中,应严格按照设计图纸和施工规范进行,确保末端设备的安装位置、高度和方向正确,连接牢固。
同时,应注意末端设备的调试和验收,确保其运行正常、效果良好。
通风与空调工程施工过程中,除了上述内容外,还应注意以下几点:1. 施工安全:施工过程中,应严格遵守安全操作规程,确保施工安全。
建筑物通风与空调系统设计规范
建筑物通风与空调系统设计规范一、引言在建筑物的设计与施工过程中,通风与空调系统的设计起着至关重要的作用。
合理的通风与空调系统能够提供良好的室内环境,改善空气质量,提高居住和工作的舒适度。
本文将介绍建筑物通风与空调系统设计的规范与要求。
二、通风系统设计规范1. 室内空气质量要求通风系统设计应根据建筑物使用类型、人员密度和活动特点,提供适量的新鲜空气,以保证室内空气质量符合相关标准。
例如,对于居住建筑,每人每小时应提供8立方米的新鲜空气。
而在办公场所,每人每小时应提供15立方米的新鲜空气。
2. 通风系统设计原则(1)合理选择通风系统类型。
根据建筑物的具体情况,可选用自然通风、机械通风或者二者结合的方式。
自然通风适用于气候条件良好、建筑体量小的场所;机械通风适用于复杂的建筑形态和恶劣的环境条件。
(2)确定通风系统的送风与排风方式。
考虑到效率与效果,通风系统的送风与排风口宜设置在不同的位置,以避免短路现象。
送风口宜设置在室内上部,排风口宜设置在室内下部。
(3)合理选择通风系统的送风速度。
低速送风可提高空气的混合效率,减少能源消耗;高速送风则可提高空气的传热效果。
三、空调系统设计规范1. 空调系统的负荷计算空调系统的负荷计算应综合考虑建筑物的热源、冷源以及人员、设备等热量负荷因素。
合理的负荷计算可以确保空调系统的能效与稳定运行。
2. 空调系统的风量设计根据建筑物的热负荷与冷负荷,确定空调系统的送风与回风风量。
送风风量应满足室内空气质量要求,回风风量应与送风风量匹配。
3. 空调系统的风管设计空调系统的风管设计应满足通风效率与节能的要求。
合理设计风管的布局与尺寸,减小风阻,避免漏风、渗风等问题。
同时,风管的材质与绝热性能也需要考虑,以降低能量损失。
4. 空调系统的温湿度控制合格的空调系统应能够精确控制室内的温度和湿度。
根据建筑物的类型与使用需求,确定合适的温湿度控制参数,并通过空调系统的设计与调试来实现。
5. 空调系统的噪声控制空调系统运行过程中产生的噪声应满足相关标准与要求。
城市综合管廊工程技术规范中的通风与空调系统设计要求
城市综合管廊工程技术规范中的通风与空调系统设计要求城市综合管廊工程是现代城市基础设施的重要组成部分,能够集中埋设各类管线,保障城市正常运行。
在工程建设过程中,通风与空调系统的设计要求至关重要,它不仅影响着管廊内部通风与空气质量,还直接关系到设备的正常运行和维护。
本文将从通风系统和空调系统两个方面,介绍城市综合管廊工程技术规范中的设计要求。
一、通风系统设计要求在城市综合管廊工程中,通风系统的设计目标是保证管廊内空气流通,以及排除有毒有害气体,保持管廊内空气质量与环境的安全性。
1. 系统结构设计通风系统应由通风主井、通风支井和风机系统构成。
通风主井位于管廊中心,通风支井位于管廊凹槽内。
通风主井和通风支井之间通过连通口连接,确保气流的流通性。
风机系统应设于通风主井中,根据设计要求选用双向或单向供风模式。
2. 通风口设计通风口是通风系统的重要组成部分,用于导入新鲜空气或排除管廊内废气。
根据规范要求,通风口应设置在管廊的空气流动区域,以保证通风效果良好。
通风口数量和布局应根据管廊尺寸和设计需求进行合理确定,确保通风均匀。
3. 应急通风与排烟设计为应对紧急情况和火灾情况,通风系统中需要设置应急通风与排烟装置。
应急通风口应位于管廊的高点,排烟口应位于管廊的低点,以实现有效的通风与排烟效果。
二、空调系统设计要求在城市综合管廊工程中,空调系统的设计要求主要是为了保持管廊内部的稳定温度和湿度,确保设备的正常运行。
1. 系统结构设计空调系统应由空调机组、风管系统和控制系统组成。
空调机组安装于通风主井内,通过风管系统将冷、热风引入管廊。
控制系统应根据实际需要,设置恒温恒湿模式或定时开启关闭模式,实现精确控制。
2. 空调机组选择与布置空调机组的选择应根据管廊的规模和负荷计算结果进行。
同时,空调机组的布置应合理,避免对管廊内各类设备的影响,确保正常运行。
3. 风管系统设计风管系统应采用合适的材料和尺寸,以保证空气流通效果,并减少能量损失。
通风与空调工程第二版 习题答案第9-11章
第九章 空调风系统1. 答:空调风系统风道设计计算的目的是,在保证要求的风量分配前提下,合理确定风管布置和截面尺寸,并计算系统的阻力,使系统的初投资和运行费用综合最优。
2. 答:由于空气本身的粘滞性及其与管壁间的摩擦而产生的阻力称为摩擦阻力或沿程阻力,克服摩擦阻力而引起的能量损失称为沿程压力损失,简称沿程损失。
空气流经风管中的管件及设备时,由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失,称为局部阻力,克服局部阻力而引起的能量损失,称为局部压力损失,简称局部损失。
3. 【解】方法一:利用附录9-1,在横坐标上找到L =10000 m 3/h 的点,画平行于纵坐标的直线和风道直径800 mm 的斜线相交,从交点水平向左,在K =0.15 mm 纵坐标上查到:R m =0.45 Pa/m ,从交点处也可得出风速v =6 m/s ,动压头P d =21 Pa 。
方法二:利用附录9-2查得R m =0.43 Pa/m ,也可得出风速v =6 m/s ,动压头P d =21.60 Pa 。
4. 【解】方法一:风管内空气流速54.05.0360036003600=⨯⨯==F L v m/s 流速当量直径44.04.05.04.05.022=+⨯⨯=+=b a ab D v m 根据v = 5 m/s ,D v = 0.44 m ,K = 3 mm 查附录9-1得R m =1.2 Pa/m 。
温度修正系数923.0)50273293()27320273(825.0825.0t =+=++=t ε 所以,14.12.1923.0m t m =⨯=='R R ε Pa/m方法二:流量当量直径49.04.05.04.05.0265.1265.151335133L =⎪⎪⎭⎫ ⎝⎛+⨯==⎪⎪⎭⎫ ⎝⎛+=b a b a D m根据L =3600 m 3/h ,D L = 0.49 m ,K = 3 mm 查附录9-1得R m =1.2 Pa/m 。
通风与空调系统的差别
通风与空调系统的差别一、通风与空调系统的差异(一) 通风系统的种别通风系统按其作用范畴分为部分通风和片面通风;按工作动力分为做作通风和机械通风;按介质传输方向分送(或进)风和排风;按功效、性质可分为普通(换气)通风、产业通风、事变通风、消防通风和我防通风等。
(二) 空调系统的类别1. 按空调系统的用处可分为舒服性空调系统、工艺性空调系统;2. 按累赘热、暖背荷介量分类可分为全空气系统、齐水系统、空气―水系统及冷剂系统;3. 按系统使用空气起源可分为直源式系统、开启式系统、回风式系统;4. 按空气处置设备的集中水平可分为集中式空调系统、半集中式空调系统及疏散式空调系统;5. 该前在一直拉广与改良的还有天然通风落温、太阳能供热,使用热管、热泵、蒸领冷却、全热交流器加收修建余热或应用大气热能,利用变风量、变水量技术节俭介质输送能耗等系统。
二、通风与空调工程施工的主要内容在建造农程中,透风取空调工程替一个分部工程,其共露7个子分部工程,包含:0公众,大众7476dd3b4fa850c322cd265a7bf1ad9排风系统、防排烟系统、除尘系统、空调风系统、污染空调系统、造凉装备体系、空调水系统。
各阶段的施工内容主要包括:1. 施工准备阶段:施工技术预备、劳能源资源准备、施工设备机具筹备以及设备、材料准备。
2. 施工阶段:风管制造、部件制息、风管系统安装、通风与空调设备安装、空调制寒系统安装、空调水系统管讲与设备装置、防腐与尽暖、系统调试与试运言等。
因为通风与空调工程施工的过程重要是依据技巧前提、资料与设备的到货情况、施工职员的装备及施工功课点,所以在施工中应根据现场详细情形入走部署。
3. 竣工验收阶段:竣工图画制、各种记载和文件的整理、系统验收及系统移交等。
4. 服务阶段:系统的综折效力测定与调试、系统的保建等。
三、通风与空调工程施工程序施工准备(技术、己力、机具、材料和设备)→风管、部件法兰加工→风管、部件法兰组装→两头检修、进场验收→通风空调设备安装→通风空调设备水系统安装→风管支吊架制作安装→主风管安装→支风管安装→通风空调设备单机试运转及调试→系统无生产负荷下的联合试运转与调试→系统验收→资料整顿→竣工验收→综合效能测定与调整。
通风、空调系统工程施工工艺工法标准
通风、空调系统工程施工工艺工法标准1.1空调水系统1.1.1空调水管道系统施工要点1.1.1.1执行空调制冷管道与采暖、卫生工程施工及验收规范规定。
1.1.1.2管道安装前认真核对管道规格、材质与设计是否相符,按规定进行除锈、刷油,并将管内污物及锈蚀清除干净。
1.1.1.3管道支架按设计或标准图制作,支架安装应牢固,距离应符合国家施工及验收规范。
1.1.1.4空调冷冻供、回水,凝结水管确保设计坡度要求。
1.1.1.5空调管道系统连接,当D<80mm时,采用镀锌钢管;D≥100mm <500mm时,采用无缝钢管;D≥500mm时,采用螺旋钢管。
1.1.1.6无缝钢管、螺旋钢管管壁厚超过4mm时,按规定开“v”型坡口。
对接焊时,管壁错口偏差不超过0.2倍管壁厚,且不大于2mm。
1.1.1.7管道焊缝距墙、梁、楼板、支架距离不小于100mm。
1.1.1.8管道丝扣连接,切口应平整,偏差小于1扣丝宽度,套丝光洁,断丝、缺丝长度不超过丝扣总长的10%,拧紧后留2~3扣,接口麻线清除干净。
1.1.1.9成排管道安装,直线部分相互平行,曲线部分曲率半径相等。
1.1.1.10管道安装停顿时,对敞口处进行可靠封闭。
1.1.1.11空调水系统最低点设泄水阀,最高点设自动放气阀。
1.1.1.12阀门安装前进行耐压强度试验,试验方法和要求按规范规定进行;法兰盘焊接采用里外焊,法兰组对时螺栓方向要保持一致,紧固后螺栓外露长度等于1/2螺栓直径。
1.1.1.13管道安装坚持先大后小、先上后下、先里后外的原则。
1.1.1.14管道穿墙或楼板处要设置钢质套管,管道接口处不得置于套管内。
钢质套管应与墙体或楼板底部平齐,上部应高出楼层地面20~50mm,不得将套管作为管道支撑。
管道与套管四周间隙应使用不燃绝热材料填塞紧密。
穿结构外墙装刚性防水套管。
1.1.1.15空调管道有热伸长要求,吊杆向热膨胀的反方向偏移,滑动支架要灵活,滑托与滑槽两侧留2~3mm间隙,并留有一定的偏移量。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
通风与空调工程(风管系统)一、概念1、风管:采用金属、非金属薄板或其他材料制作而成,用于空气流通的管道。
2、金属风管:采用镀锌板、不锈钢板、铝合金板、复合钢板等金属材料制作而成的风管3、非金属风管:采用硬聚氯乙烯、玻璃钢等非金属材料制作而成的风管4、复合风管:采用不燃材料面层与绝热材料内板复合制成的风管5、风道:采用混凝土、砖等建筑材料砌筑而成,用于空气流通的通道6、风管配件:弯头、三通、四通、各类变径及异形管、导流叶片和法兰等7、风管部件:各类风口、阀门、风罩、风帽、消声器、过滤器等二、风管规格1、圆形风管(椭圆风管)、矩形风管板材厚度选择:2、柔性风管:选用柔性好、表面光滑、不产尘、不透气、不产生静电和有稳定强度的难燃材料制作,安装应松紧适度、无扭曲。
安装在负压段的柔性短管应处于绷紧状态,不应出现扁瘪现象。
柔性短管的长度宜为150mm~300mm,设于结构变形缝处的柔性短管,其长度宜为变形缝的宽度加100mm以上。
不得以柔性短管作为找平找正的连接管或变径管。
当柔性短管用单层材料制作时,光面应朝里。
当在管内气温低于管外气温露点条件下使用时,应采取绝热措施或采用带绝热层的成品。
三、金属风管制作1、制作工序:注:采用角钢法兰铆接连接的风管管段应预留6mm-9mm的翻边量,采用薄钢板法兰连接或C形、S形插条连接的风管管段应留出机械加工成型量。
2、风管板材拼接方法注:板材拼接的咬口缝应错开、不应形成十字形交叉缝,洁净空调系统风管不应采用横向拼缝。
板厚大于1.5mm可采用电焊、氩弧焊等3、风管板材咬口连接形式及适用范围:注:输送无害空气的风管,应采用咬接成型。
风管板材的拼接和圆形风管的闭合缝可采用单咬口,弯管的横向连接缝可采用立咬口,矩形风管成形缝可采用联合角咬口。
风管不应按扣式咬口。
咬口缝必须涂密封胶或贴密封胶带,宜在正压面实施,特殊的尺寸狭小空间或受力状况多变和运动中的受控环境以及输送特殊介质的,可按设计采用螺旋风管或金属、非金属软管。
铆接时不应采用抽芯铆钉。
例:东方采用联合角咬口,采用咬口机轧制咬口形状,折方后采用手工进行合缝。
4、咬口宽度表5、风管法兰制作①、矩形风管法兰宜采用风管长边加长两倍角钢立面、短边不变的形式进行下料制作。
角钢规格,螺栓、铆钉规格及间距:②、圆形风管法兰可选用扁钢或角钢,采用机械卷圆与手工调整的方式制作,法兰型材与螺栓规格及间距:注:矩形法兰四角处应设螺栓孔,孔心应位于中心线上。
同一批量加工的相同规格的法兰,其螺栓孔排列方式、间距应统一,且具有互换性。
法兰螺栓孔不得用气焊或电焊冲孔。
例:液体制剂车间风管制作的法兰螺栓孔间距不一致,不具有互换性,必须做标记。
而我司承包班组制作的风管法兰螺栓孔间距一致,只要尺寸一致,可以随意选择进行安装。
6、风管与法兰的组合成型圆风管与扁钢法兰连接时,应采用直接翻边,预留翻边量不小于6mm,且不应影响螺栓紧固。
②、板厚小于或等于1.2mm的风管与角钢法兰连接时,应采用翻边铆接。
风管翻边应紧贴法兰,翻边量均匀、宽度应一致,不应小于6mm,且不应大于9mm。
铆钉间距宜为100mm~120mm,且数量不宜少于4个。
翻边处裂缝合孔洞应涂密封胶例:液体车间风管制作时铆钉间距在200mm以上,承包班组制作的铆钉间距为120mm。
注:薄钢板法兰与矩形风管的C形、S形插条制作和连接在排烟系统采用,我们没有采用。
7、风管的加固①、风管可采用管内或管外加固件、管壁压制加强筋等形式进行加固,矩形风管宜采用角钢、轻型型材或钢板折叠;圆形风管宜采用角钢。
加固形式如图:②、矩形风管边长大于或等于630mm、保温风管边长大于或等于800mm,其管段长度大于1250mm或低压风管单边面积大于 1.2m2,中高压风管单边面积大于 1.0m2时,均应采取加固措施。
边长小于或等于800mm的风管宜采用压筋加固。
边长在400mm~600mm之间长度小于1000mm的风管也可采用压制十字交叉筋的方式加固。
例:承包班组现在制作的风管2000X800的长度在1240mm,其单边面积为2.48m2,应采取加固。
③、圆形风管(不包括螺旋风管)直径大于或等于800mm,且其管段长度大于1250mm或总表面积大于4m2时,均应采取加固措施。
④、中高压风管的管段长度大于1250mm时,应采用加固框的形式加固。
⑤、洁净空调系统的风管不应采用内加固措施或加固筋,风管内部的加固点或法兰铆接点周围应采用密封胶进行密封。
⑥、风管加固应排列整齐,间隔均匀对称,连接牢固,铆接间距不应大于220mm.8、配件的制作弯头、三通、四通、变径管、异形管、导流叶片等①、矩形风管弯头可采用直角、弧形或内斜线形,宜采用内外同心弧形,曲率半径已为一个平面边长。
②、矩形风管边长大于或等于500mm,且内弧半径与弯头端口边长比小于或等于0.25时,应设置导流叶片,导流叶片宜采用单片式、月牙式两种类型。
导流叶片内弧应与弯管同心,导流叶片应与风管内弧等弦长。
③圆形风管弯头的弯曲半径(以中心线计)及最少分段数④、变径管单面变径的夹角宜小于30°,双面变径的夹角宜小于60°。
圆形风管的三通、四通、支管与总管的夹角宜为15°~60°。
⑤、边长小于等于630mm的支风管与主风管连接洁净风管不应从总管上开口接支管,总管上的支管应通过放样制作成三通或四通整体结构,转接处应为圆弧或斜角过渡。
例:承包班组施工部分采用的整体结构的三通,部分采用联合式咬接。
四、风阀与部件风阀、风罩与风帽、风口(百叶、散流器、孔板风口、旋转式风口、球形风口)、消声器、消声风管、消声弯头、消声静压箱、软接风管、过滤器、风管内加热器。
五、风管的安装1、支吊架的制作与安装①、风管支吊架制作完成需要除锈涂漆,绝热衬垫采用规则平整经过防腐处理的木质材料。
②、风管支吊架制作工序③、风管支吊架材料选用:④、支吊架横担长度应预留管道及保温宽度,柔性风管的吊环宽度大于25mm,圆弧长应大于1/2周长,并与风管贴合紧密。
注:支吊架型钢采用机械开孔。
⑤、支吊架安装间距柔性风管支吊架的最大间距宜小于1500mm。
(铝箔聚酯膜复合柔性风管、布袋风管)注:a:支吊架不应设置在风口、检查口处以及阀门、自控机构的操作部位,且距风口不应小于200mm。
b:支吊架距风管末端不应大于1000mm,距水平弯头的起弯点间距不应大于500mm,设在支管上的支吊架距干管不应大于1200mm。
c:边长(直径)大于或等于630mm的防火阀宜设独立的支吊架,水平安装的边长(直径)大于200mm 的风阀部件与非金属风管连接时,应单独设置支吊架。
d:消声弯头或边长(直径)大于1250mm的弯头、三通等应设置独立的支吊架。
e:长度超过20m的水平悬吊风管,应设置至少1个防晃支架。
不随风管的位移而移动。
2、风管系统安装①、风管连接密封材料的选择输送温度低于70℃的空气时,可采用橡胶板、闭孔海绵橡胶板、密封胶带或其他闭孔弹性材料;输送温度高于70℃的空气时,应采用耐高温材料;防排烟系统采用不燃材料;输送含腐蚀性介质的气体,应采用耐酸橡胶或软聚氯乙烯板;厚度宜为3~5mm。
洁净风管密封垫选用弹性好、不透气、不产尘、多孔且闭孔的材料制作,不得采用乳胶海绵、泡沫塑料、厚纸板等含开孔孔隙和易产尘、易老化的材料,密封垫厚度宜为5mm~8mm。
②、密封垫接头法兰垫料采用对接接口、阶梯接口和榫形接口时,应在对接部位涂密封胶,洁净空调系统采用阶梯接口或榫(sun)形接口,不能采用对接接口。
应尽量减少拼接,严禁在垫料表面涂涂料。
垫片不应凸入管内,亦不宜突出法兰外。
③、风管在安装前应使用无毒性的中性清洗液并用清水清洗干净,晾干后用不掉纤维的长丝白色纺织材料擦拭干净,并将端口密封。
安装时,拆开端口封膜后应随即连接,安装中途停顿时,应将端口重新封好。
注:a:风管与洁净室吊顶、隔墙等围护结构的接缝处应严密。
b:柔性短管的安装,应松紧适度,无明显扭曲;(穿越变形缝、设备连接)c:风管的连接应平直、不扭曲。
明装风管水平安装,水平度的允许偏差为3/1000,总偏差不应大于20mm。
明装风管垂直安装,垂直度的允许偏差为2/1000,总偏差不应大于20mm。
暗装风管的位置,应正确、无明显偏差。
d:除尘系统的风管,宜垂直或倾斜敷设,与水平夹角宜大于或等于45°,小坡度和水平管应尽量短。
e:在风管穿过需要封闭的防火、防爆的墙体或楼板时,应设预埋管或防护套管,其钢板厚度不应小于1.6mm。
风管与防护套管之间,应用不燃且对人体无危害的柔性材料封堵。
f:风管内严禁其他管线穿越。
h:室外立管的固定拉索严禁拉在避雷针或避雷网上。
i:输送含易燃易爆气体或安装在易燃易爆环境的风管系统应有良好的接地措施,通过生活区或其他辅助生产房间时,不应设置接口,并应具有严密不漏风措施。
j:风管测定孔应设置在不产生涡流区(三通、阀门、弯头、开口)且便于测量和观察的部位,吊顶内的风管测定孔部位,应留有活动的吊顶板或检查口。
④、风管部件的安装a:各类风阀部件及操作机构的安装应保证其正常的使用功能,并便于操作。
b:斜插板风阀的安装,阀板必须为向上为拉启;水平安装时,阀板还应为顺气流方向插入;c:止回风阀、自动排气活门的安装方向应正确。
d:防火阀、排烟阀(口)的安装方向、位置应正确。
防火分区隔墙两侧的防火阀,距墙表面不应大于200mm。
e:手动密闭阀安装,阀门上标志的箭头方向必须与受冲击波方向一致。
f:风口与风管的连接应严密、牢固,与装饰面相紧贴;表面平整、不变形,调节灵活、可靠。
条形风口的安装,接缝处应衔接自然,无明显缝隙。
同一厅室、房间内的相同风口的安装高度应一致,排列应整齐。
明装无吊顶的风口,安装位置和标高偏差不应大于10mm。
风口水平安装,水平度的偏差不应大于3/1000。
风口垂直安装,垂直度的偏差不应大于2/1000。
g:送风末端过滤器或送风末端装置应在系统新风过滤器与系统中作为末端过滤器的预过滤器安装完毕并可运行、对洁净室空调设备安装空间和风管进行全面彻底清洁、对风管空吹12h之后安装。
六、风管系统绝热①、风管绝热应采用不燃或难燃材料②、电加热器前后800mm和防火墙两侧2m范围内风管的绝热材料,必须为不燃材料。
A级③、输送介质温度低于周围空气露点温度的管道,当采用非闭孔性绝热材料时,隔汽层(防潮层)必须完整,且封闭良好。
④、位于洁净室内的风管及管道的绝热,不应采用易产尘的材料(如玻璃纤维、短纤维矿棉等)。
⑤、绝热材料层应密实,无裂缝、空隙等缺陷。
表面应平整,采用卷材或板材时,允许偏差为5mm;采用涂抹或其他方式时,允许偏差为10mm。
防潮层(包括绝热层的端部)应完整,且封闭良好;其搭连缝应顺水。
