光伏支架基础施工作业指导书
光伏发电工程支架组件安装作业指导书
×××光伏发电项目支架组件安装作业指导书批准：审核：编写：×××有限公司2020 年 10 月 08 日目录第一章. 工程简介 (1)1 编制依据 (1)2 施工简介 (1)第二章. 施工准备 (1)1 测量仪器选用 (1)2 安装设备选用 (2)3 劳动力计划 (2)4 本施工段工期安排 (2)第三章. 支架安装 (2)1 支架基础复核 (2)2 一般规定 (3)3 支架安装前应作下列准备工作 (3)4 标准螺栓及组件的要求和质量检验 (3)5 支架安装 (3)6 质量保证措施 (4)第四章. 光伏组件安装 (4)1 组件安装前应作如下准备工作： (4)2 光伏组件安装 (5)3 组件的二次搬运和施工过程保护 (6)4 组件的安装和接线还应注意如下事项： (6)5 组件安装 (6)6 质量保证措施 (7)第五章. 安全质量进度目标 (8)1 安全目标 (8)2 质量目标 (8)3 进度目标 (8)第六章. 安全文明施工 (8)1 安全注意事项 (8)2 文明施工 (9)第一章. 工程简介1 编制依据本工程施工合同、招投标文件；本工程设计文件、图纸资料及批准文件；国务院第279号令《建设工程质量管理条例》国务院令393号《建设工程安全生产管理条例》国务院令253号《建设项目环境保护管理条例》GB/T 50795-2012 《光伏发电工程施工组织设计规范》GB 50794-2012 《光伏发电站施工规范》GB/T 50796-2012 《光伏发电工程验收规范》GB50018-2002 《冷弯薄壁型钢结构技术规范》GB50205-2020 《钢结构工程施工及验收标准》2 施工简介2.1 项目设计装机规模60MWp，安装138164块单晶硅电池组件440Wp光伏组件；项目通过 3 回 35kV 汇集线路接入中利腾辉 110kV 升压站，在中利腾辉站内扩建一台 63MVA 主变、中利腾辉站内新建 35kV 母线及 3 回 35kV 出线间隔，3 回 35kV 汇集线路直接接入中利腾辉升压站扩建的 35kV 侧。
光伏电站项目施工作业指导书

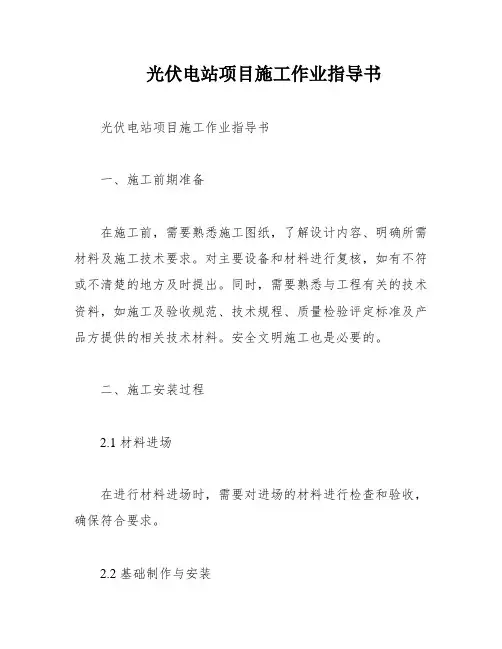

光伏电站项目施工作业指导书光伏电站项目施工作业指导书一、施工前期准备在施工前，需要熟悉施工图纸，了解设计内容、明确所需材料及施工技术要求。
对主要设备和材料进行复核，如有不符或不清楚的地方及时提出。
同时，需要熟悉与工程有关的技术资料，如施工及验收规范、技术规程、质量检验评定标准及产品方提供的相关技术材料。
安全文明施工也是必要的。
二、施工安装过程2.1 材料进场在进行材料进场时，需要对进场的材料进行检查和验收，确保符合要求。
2.2 基础制作与安装在基础制作和安装过程中，需要按照设计要求进行施工，确保基础牢固可靠。
2.3 支架安装支架安装需要严格按照设计要求进行，确保支架稳定可靠。
2.4 组件安装组件安装需要按照设计要求进行，确保组件安装牢固可靠。
2.5 逆变器、汇流箱安装逆变器、汇流箱安装需要按照设计要求进行，确保安装牢固可靠。
2.6 桥架、电缆敷设桥架、电缆敷设需要按照设计要求进行，确保牢固可靠。
2.7 升压变、配电柜安装升压变、配电柜安装需要按照设计要求进行，确保安装牢固可靠。
2.8 接地制作接地制作需要按照设计要求进行，确保接地可靠。
2.9 检测报告在施工完成后，需要进行检测并出具检测报告，确保项目符合要求。
三、设备和系统调试设备和系统调试需要按照设计要求进行，确保设备和系统正常运行。
附：无2.1 材料进场2.1.1 确保材料数量及技术规范符合设计要求，并报监理审批。
2.1.2 开箱前，甲供材料需经监理共同验收。
2.1.3 确保材料进场后与施工队进行交接工作。
2.1.4 存放材料的场所应避免雨、雪、风、沙等天气影响，并采取防潮等防护措施，不得出现积水。
2.1.5 收集材料送货单、型式报告、合格证、出场报告、说明书、认证书等相关材料。
2.2 基础制作与安装2.2.1 在基础浇筑前一周，确保预埋件到货，基础开始浇筑时，确保支架进场。
2.2.2 根据图纸要求，放线屋面，注意彩光及整体分布。
2.2.3 屋面防水应粘贴或粉刷整齐美观，并符合要求。
光伏电站项目施工作业指导书
光伏电站项目施工作业指导书目录一、施工前期准备 (1)二、施工安装过程 (1)2.1 材料进场 (2)2.2 基础制作与安装 (2)2.3 支架安装 (3)2.4 组件安装 (4)2.5 逆变器、汇流箱安装 (6)2.6 桥架、电缆敷设 (6)2.7 升压变、配电柜安装 (7)2.8 接地制作 (8)2.9 检测报告 (9)三、设备和系统调试 (9)附： (10)一、施工前期准备1.1 首先根据现场环境熟悉施工图纸，了解设计内容、明确所需材料及施工技术要求。
1.2 对主要设备和材料进行复核，如有不符或不清楚的地方及时提出。
1.3 熟悉与工程有关的技术资料，如施工及验收规范、技术规程、质量检验评定标准及产品方提供的相关技术材料。
1.4 做到安全文明施工。
二、施工安装过程流程图：2.1 材料进场2.1.1 要求数量及技术规范符合设计要求，并报监理审批。
2.1.2 甲供材料进场开箱，经监理共同验收。
2.1.3 材料进场后做好与施工队的交接工作。
2.1.4 材料存放在能避雨、雪、风、沙的场所，存放处不得积水，应做好防潮等防护措施。
2.1.5 材料送货单、型式报告、合格证、出场报告、说明书、认证书等材料的收集。
2.2 基础制作与安装2.2.1 基础浇筑前一周确保预埋件到货，基础开始浇筑时确保支架进场。
2.2.2 根据图纸要求屋面放线，注意彩光及整体分布。
2.2.3 屋面防水粘贴或粉刷整齐美观符合要求。
2.2.4 基础模板符合尺寸和技术要求。
2.2.5 混凝土型号不宜低于C20。
2.2.6 预埋件及隐蔽材料放置严格符合技术要求。
2.2.7 应对基础标高及轴线情况做细致检查。
2.2.8 基础浇筑完成后及时有效养护，强度应达到70%再安装支架。
2.2.9 浇筑过程中需使用振动棒，下雨天不宜浇筑，模板粉刷脱模剂。
2.2.10 基础的摆放符合设计要求并且整齐美观。
2.2.11 基础隐蔽工程、拆模及摆放完成报监理或建设单位验收。
光伏组件及光伏支架安装工程作业指导书（附彩钢瓦排布方式）
光伏组件及光伏支架安装工程作业指导书（附彩钢瓦排布方式）1、光伏支架组件安装前应作下列准备工作1）在每个厂房相应位置搭设卸料平台及人员走道，在屋面铺设散料通道，避免对屋面造成损坏。
对屋面排水系统进行清理，避免雨季水流不畅，造成比必要的损失。
2）施工前对屋面进行核实,如遇到和设计不符合,根据设计及设计交底进行相应调整。
按照设计图纸中标识的基线位置测量放线，并控制每个方阵的直角方向。
以屋面采光带中心为横向基线，按照设计图纸确定整个方阵的位置。
3）核算设计图纸，计算出各区域的支架导轨、配件及组件的使用量，按照区域数量及施工流程分批上料。
4）支架及组件到场后，检查外包装有无损坏变形。
如有损坏及时与采购人员沟通，进行更坏处理。
5）支架及组件按照各区域用量运至屋顶后，及时安排人员分散到位。
2、支架及组件安装支架安装：依据设计图纸，先进行定位放线，彩钢屋面主要是夹具的定位，之后进行导轨的安装，要注意夹具的间距、同排组件导轨及相邻两排组件导轨的间距。
导轨的安装应按照中间段两端段导轨连接件顺序安装，导轨安装完成后，检查每根导轨的水平度，每跨导轨的弯曲度不得大于1mm。
完成一组支架安装后,进行支架位置的精确校核。
要注意前后排的间距、设计中要求离墙边的距离等。
吊装与搬运过程中做好保护措施，避免人身伤害及原有建筑物的破坏。
另外，安装支架立柱、横梁及导轨时不要一次性将螺栓紧固到位，支架全部调平直后将螺栓全部紧固。
组件安装：组件开箱后查验：a、开箱后先从侧面查看组件有无破损。
如果有破损及时告知项目部材料员，交由材料员处理。
b、组件搬运时，必须检查每块组件正背面玻璃有无崩边、破角、裂纹；检查接线盒有无脱胶、松动、脱落；检查光伏线缆及公母头有无挤压变形或破损。
如果出现以上现象应先将组件妥善放置一旁，放置时要避免对组件造成二次损坏，严禁将有损坏的组件搬运至施工现场。
发现以上问题的同时，应及时告知项目部材料量员，交由材料员处理。
光伏组件安装a、太阳能电池板安装电池板在运输过程中，应轻搬轻放，不得有强烈冲击和振动，不得重压；电池板的安装应自下而上，逐块安装，安装过程中必须轻拿轻放以免破坏表面的保护玻璃；电池板安装必须做到横平竖直，同方陈内电池板间距保持一致；注意电池板的接线盒的方向。
支架及光伏组件安装作业指导书
泗县深能马鞍山一期20兆瓦地面光伏电站项目支架及光伏组件安装作业指导书中国能源建设集团江苏省电力建设第三工程有限公司泗县深能马鞍山光伏项目部（章）页脚内容1二0一六年四月十一日批准：年月日审核：年月日年月日年月日编写：年月日页脚内容2年月日目录一、编制依据 0二、工程概况 03、施工工器具 (2)1、安装流程 (2)2、支架安装 (2)3、特殊部位安装 (3)4、光伏组件安装面的初调 (3)页脚内容3（1）太阳能光伏组件安装 (4)（2）太阳能光伏组件调平 (6)（3）光伏组件安装安全通则 (6)六、太阳能光伏组件接线 (7)页脚内容4一、编制依据1）设计图纸；2）《光伏发电站施工规范》（GB50794-2012）；3）《光伏发电站验收规范》（GB50796-2012）。
二、工程概况项目建设位于泗县黑塔镇马鞍山，利用马鞍山及附近荒山荒坡建设地面分布式光伏发电站，占地面积约1500亩。
施工场地多为山地，地势复杂，依据设计要求尽量维持原貌，光伏厂区地基基础采用钻孔灌注桩基础，钢管桩径13cm,深度120cm～130cm，外露30cm，强度等级C25。
支架及组件均由总包单位按设计要求提供。
三、施工准备及资源配置1、支架安装前准备（1）对安装人员进行安装技术交底。
（2）按照单元区的安装顺序将钢构件分散到各个施工位置，准备安装。
（3）支架外观及保护层应完好无损，去除支架构件上的泥砂、灰尘及污渍，页脚内容0保持支架构件的干燥、整洁。
（4）查验支架构件有无明显弯曲变形，禁止使用不满足安装要求的构件。
2、组件安装前准备a、组件开箱查验（1）查看外包装箱有无明显损坏变形。
（2）如果有明显损坏变形及时告知项目部材料员，交由材料员处理，如果无明显损坏变形则继续开箱。
b、组件开箱后查验（1）开箱后先从侧面查看组件有无破损。
如果有破损及时告知项目部材料员，交由材料员处理。
（2）组件搬运时，必须检查每块组件正背面玻璃有无崩边、破角、裂纹；检查接线盒有无脱胶、松动、脱落；检查光伏线缆及公母头有无挤压变形或破损。
光伏电站施工作业指导书
光伏电站项目施工作业指导书编制：审核：批准：日期：目录一、基本规定 01.1开工前应具备下列条件： 0二、土建工程 (1)2.1一般规定 (1)2.2土方工程 (3)2.3支架基础 (3)2.4场地及地下设施 (7)2.5建（构）筑物 (7)三、安装工程 (8)3.1一般规定 (9)3.2支架安装 (10)3.3光伏组件安装 (12)3.4汇流箱安装 (15)3.5逆变器安装 (26)3.6电气二次系统 (27)3.7其它电气设备安装 (28)3.8防雷与接地 (28)3.9架空线路及电缆 (28)四、设备和系统调试 (29)4.1一般规定 (29)4.2光伏组件串测试 (30)4.3逆变器调试 (32)4.4二次系统调试 (34)4.5其它电气设备调试 (36)五、消防工程 (37)5.1一般规定 (37)5.2火灾自动报警系统 (38)5.3灭火系统 (39)六、环保与水土保持 (42)6.1施工环境保护 (42)6.2施工水土保持 (43)七、安全和职业健康 (44)7.1一般规定 (44)7.2现场安全文明施工总体规划 (45)7.3现场安全施工管理 (45)7.4职业健康管理 (46)7.5应急处理 (47)附录A中间交接签证书 (48)附录B光伏组件现场测试表 (49)附录C汇流箱回路测试记录表 (50)附录D并网逆变器现场检查测试表 (51)一、基本规定1.1开工前应具备下列条件：1、在工程开始施工之前，建设单位应取得相关的施工许可文件。
2、施工现场应具备水通、电通、路通、电信通及场地平整的条件。
3、施工单位的资质、特殊作业人员资格、施工机械、施工材料、计量器具等应报监理单位或建设单位审查完毕。
4、开工所必需的施工图应通过会审；设计交底应完成；施工组织设计及重大施工方案应已审批；项目划分及质量评定标准应确定。
5、施工单位根据施工总平面布置图要求布置施工临建设施应完毕。
6、工程定位测量基准应确立1.2设备和材料的规格应符合设计要求，不得在工程中使用不合格的设备材料。
支架及光伏组件安装作业指导书.
国华（开鲁）风电有限公司10MWP光伏太阳能发电项目土建及安装工程支架及光伏组件安装作业指匕导书编制: 审核: 批准:中国能源建设集团江苏省电力建设第三工程有限公司开鲁项目部2016年05月30日、编制依据1、《光伏发电站施工规范》GB50794-20122、《冷弯薄壁型钢结构技术规范》GB50018-20023、《钢结构工程施工质量验收规范》GB50205-20014、施工图纸及现场情况二、施工工器具水准仪、尼龙绳、钢卷尺、扳手、螺栓安装专用套筒、电钻。
三、支架安装1、支架基础及地脚螺栓复核（1 ）支架基础及地脚螺栓的偏差应符合表1和表2的规定:表1支架基础的标高偏差表2支架基础预埋螺栓偏差（2a）基础顶面标高采用钢垫片调平。
b）每条基础上南北两套地脚螺栓U形中心点距离为2.5m,东西两套地脚螺栓U形中心点距离为2.85m，南北方向和东西方向的尺寸偏差不大于2mm。
同一阵列东西方向地脚螺栓尺寸偏差不大于2mm。
2、支架安装前应作下列准备工作:（1）对安装人员进行安装技术交底;（2）按照单元区的安装顺序将钢构件分散到各个施工位置，准备安装。
（3）支架外观及保护层应完好无损，去除支架构件上的泥砂、灰尘及污渍, 保持支架构件的干燥、整洁。
（4）查验支架构件有无明显弯曲变形，禁止使用不满足安装要求的构件。
3、支架安装:（1）立柱安装：前立柱安装在基础南侧，后立柱安装在基础北侧。
（2）按照斜梁■ 斜撑■ 檩条■ 拉杆顺序安装，檩条的安装应按照中间段■ 两端段时檩条连接件顺序安装，檩条安装完成后，检查每根檩条的水平度，每跨檩条的弯曲度不得大于1mm。
完成一组支架安装后，进行支架位置的精确校核。
支架的校核方法为，先精确校核支架的14个立柱，作为基准架，然后再以基准架为准校核，校核过程中检查螺栓的紧固情况，有必要的话进行二次紧固，以保证支架的整体稳固度。
（3）支架主要构件的连接螺栓均采用M10螺栓，光伏组件托板与檩条的连接采用M8螺栓。
屋顶光伏项目光伏支架安装作业指导书
Xx项目光伏支架安装作业指导书编制：审核：批准：Xx公司编制日期：2017年09月26日一、编制目的为了规范xx项目光伏支架安装作业，指导作业人员按要求进行施工，确保安全、优质、高效的完成支架安装工作。
二、适用范围本作业指导书适用于xx项目光伏支架的安装工作。
三、编制依据1.《光伏发电站施工规范》------------GB50794-20122.《冷弯薄壁型钢结构技术规范》------GB50018-20023.《钢结构工程施工及验收规范》-----GB50205-20014.xx公司的相关图纸5.相关设计变更文件四、作业项目概述本工程光伏支架均为固定式安装，支架安装分为地面支架安装与屋面支架安装两部分。
五、作业准备1.技术准备a)支架的安装图纸均已经核对确认。
b)安装工作中所需要的工具和附件均已到达现场。
2.资源配置a)施工人员配置：序号工种人数1 安全员 12 质检员 13 技术员 14 施工人员3人/组约5组，具体数量根据情况调整注：以上人员均应具有相应资质，其他管理人员参见项目部人员组成b)主要工器具配置序号工具名称数量备注1 工程车1辆2 吊车1辆3 叉车1辆4 尼龙绳足量5 扳手5把6 螺栓安装专用套筒5把7 电钻3把8 电焊机1台9 线坠足量注：上述工器具及设备已经检验，工作状态正常c)计量器具配备序号工具名称数量备注1 水准仪3只2 钢卷尺5把3 水平尺5把注：上述工器具及设备已经检验，且在有效期内3.作业准备a)按照施工图纸和现场情况，现场查看，工器具准备已到位。
b)施工现场符合安全文明施工条件。
c)施工前的安全、技术交底已进行，并全员签字存档。
六、作业条件1.工器具配备：工器具齐全，并经过检查确定在有效期内。
2.材料配备：前期施工所需要的设备材料已到位。
3.电源配备：电钻由就近配电盘引电源。
4.照明配备：露天施工，光线充足。
5.安全配备：安防实施配备到位，措施已到位。
6.施工协调：施工过程前已与该区域施工人员协调。
光伏电站支架安装指导书
支架安装1．适用范围支架安装作业适用于混凝土基础钢支架及螺旋钢桩支架安装。
混凝土基础支架包括条型基础支架及灌注桩基础支架，两种支架采用一种安装方式。
2．编制依据《电力建设安全工作规程》 ---DL5009.1-2002《工程建设标准强制性条文》（电力工程部分）---2006年版《网架结构工程质量检验评定标准》（JGJ78-91）《钢结构工程施工质量验收规范》 GB50205-2001《建筑钢结构焊接技术规程》 JGJ81-2002《防腐蚀工程施工及验收规范》 GB50212-2002《防腐蚀工程质量检验评定标准》 GB50224-20103．混凝土基础钢支架作业流程、作业方法及要求3.1作业（工序）流程图3.2作业方法及要求 3.2.1施工前准备（1）检查钢支架所用的钢材、连接材料、涂装材料等是否与设计一致，检查厂家提供资料形成资料，结束除锈防腐 整体检查 斜梁、横梁梁托安装 拉杆及斜撑安装 支座焊接、安装立柱 定位放线 施工前准备 底座贯穿螺栓安装 汇流箱安装是否齐全。
（2）对土建交付安装的基础进行验收，绘出基础实际的高程及轴线偏差图。
（3）根据实际高程及轴线偏差图对轴线及标高进行微调。
3.2.2定位放线（1）清理干净预埋件表面。
（2）根据微调后的轴线在预埋件上弹出标记。
（3）焊接前复核微调后的轴线与标高。
（4）支撑架应满足以下要求：支架柱高偏差为0～+5mm，支架总长偏差为±8mm，支架垂直度偏差在±10mm以内。
3.2.3支座焊接、安装立柱（1）根据支架选择匹配的焊接材料。
（2）焊接固定前后支座。
（3）松开该组所有前、后底座螺栓。
通过调节并紧固钢管底座三颗螺栓调整好两端前、后立柱高度和垂直度，同时使用量角器调节好支架倾斜角度。
在该组两端前、后立柱上各拉一条线，依次将该组前、后立柱垂直度和高度调整到同一直线上。
3.2.4斜梁、横梁、梁托安装（1）将斜梁的连接件通过螺栓安装在前、后立柱上，通过螺栓将斜梁与前后支座连接固定。
支架及光伏组件安装作业指导书范文
支架及光伏组件安装作业指导书范文一、任务概述本任务旨在提供支架及光伏组件安装作业的详细指导，确保安装过程规范、高效、安全。
本文将从准备工作、安装步骤、安全注意事项等方面进行详细说明。
二、准备工作1. 工具准备：扳手、螺丝刀、电钻、锤子等基本工具。
2. 材料准备：支架、光伏组件、螺丝、螺母、胶垫等安装所需材料。
3. 环境准备：确保安装场地平整、无障碍物，并具备安全通道。
三、安装步骤1. 安装支架：a. 根据设计图纸确定支架的位置和布置方式。
b. 使用电钻在地面上打孔，并安装地脚螺栓。
c. 将支架的立柱与地脚螺栓连接，并使用扳手紧固。
d. 根据需要调整支架的水平度，并使用水平仪进行校准。
e. 根据设计要求安装横梁和斜撑，确保支架结构牢固稳定。
2. 安装光伏组件：a. 根据设计图纸确定光伏组件的布置方式和排列顺序。
b. 使用螺丝和螺母将光伏组件固定在支架上，注意安装时保持组件的水平度。
c. 使用胶垫填充组件与支架之间的间隙，确保紧密贴合。
d. 检查组件的安装质量，确保无松动或损坏。
3. 连接线缆：a. 将光伏组件的正负极与逆变器的输入端子相连接，确保连接牢固。
b. 将逆变器的输出端子与电网连接，确保连接安全可靠。
c. 进行线缆的绝缘处理，确保线路不会受潮、漏电等问题。
四、安全注意事项1. 在安装过程中，严禁吸烟、使用明火等可能引发火灾的行为。
2. 操作人员必须穿戴符合安全要求的工作服、安全帽、防滑鞋等个人防护装备。
3. 操作人员必须熟悉相关安全操作规程，并按照规程进行操作。
4. 在进行高空作业时，必须使用安全带、安全绳等安全设备，并接受相关培训。
5. 严禁擅自改变或拆卸已安装好的支架及光伏组件，以免影响安全和系统性能。
五、任务总结本文详细介绍了支架及光伏组件安装作业的步骤和注意事项。
在进行安装作业时，操作人员应严格按照指导书进行操作，确保安全、高效地完成任务。
同时，为了保障工作质量和安全，操作人员应具备一定的专业知识和技能，并遵守相关的安全规范和操作规程。
支架及光伏组件安装作业指导书范文
支架及光伏组件安装作业指导书范文随着清洁能源的发展和应用，光伏发电已经成为一种重要的可再生能源形式。
在光伏发电系统中，支架及光伏组件的安装是至关重要的环节。
本文将为大家提供一份支架及光伏组件安装作业指导书范文，帮助大家更好地进行安装作业。
1. 安装前准备在进行支架及光伏组件的安装之前，需要进行一系列的准备工作。
首先，要确保安装地点的基础条件符合要求，如地面平整、承重能力强等。
其次，要对所需的材料和工具进行清点，确保一切就绪。
最后，要进行安全措施的检查，如佩戴安全帽、安全绳等。
2. 安装支架支架的安装是光伏发电系统的基础，也是保证光伏组件稳定运行的关键。
在安装支架时，要先确定支架的布局和定位，然后进行固定。
通常情况下，支架的固定方式有地脚螺栓固定和混凝土浇筑固定两种。
根据实际情况选择合适的固定方式，并确保固定牢固。
3. 安装光伏组件安装支架后，就可以进行光伏组件的安装了。
在安装光伏组件之前，要先进行布线和连接器的安装。
布线时要注意线缆的走向和排列，确保布线整齐有序。
连接器的安装要按照正确的方式进行，避免插反或接触不良的情况。
完成布线和连接器的安装后，就可以开始安装光伏组件了。
在安装光伏组件时，要注意组件的方向和角度，确保最大程度地吸收太阳能。
同时，要注意组件之间的间距和排列，避免相互遮挡和影响发电效率。
4. 安装调试安装完成后，需要进行安装调试工作。
首先，要检查光伏组件的连接是否牢固，线缆是否接触良好。
其次，要进行电气连接的检查，确保电流和电压的正常传输。
最后，要进行系统的运行测试，观察光伏组件的发电情况和系统的运行状态。
如果发现异常情况，要及时进行排查和修复。
5. 安全注意事项在进行支架及光伏组件的安装作业时，要时刻注意安全。
首先，要佩戴好安全帽、安全绳等个人防护用品。
其次，要注意材料和工具的使用安全，避免发生意外。
最后，要注意施工现场的秩序和整洁，确保安全环境。
总结：光伏发电系统的支架及光伏组件的安装是一个复杂且关键的工作。
光伏支架及光伏组件安装工程施工技术指导文件
光伏支架及光伏组件安装工程施工技术指导文件
重点描述光伏支架安装及光伏组件安装的技术要求等。
一、光伏支架基础安装
1、安装前的准备
（1）光伏支架的安装必须符合设计要求，并以工程布置图为依据。
（2）安装前需要完成支架栏杆的拼接，并对支架进行质量检查，确
保支架的质量和安全。
2、整体安装
（1）支架基础基坑铺装：在每个支架基坑凹底处，铺装20cm厚的泥
砂层，排水孔的位置铺装10cm厚的沙子层，无论支架采用什么样的固定
方式，地基处理都必须按照工程部要求，确保支架的抗震性能。
（2）固定方式：一般采取锚固地基和混凝土桩两种固定方式，锚固
地基时，需在桩身上焊接螺栓，混凝土桩时，应将混凝土桩固定到支架上，桩身长度应超出地表面20-30cm。
（3）固定件：安装完光伏支架后，应将安装支架的钢板及螺栓进行
压实，同时记录螺栓的拧紧力矩。
3、安装整体检查
（1）支架安装完成后，应进行正常条件下的完整检查，检查内容包括：支架的拼接及焊接，支架的竖直度、水平度，安装和固定件的质量，
接地线的连接可靠性等。
（2）在安装期间，还应处理好外界的环境条件，如雨雪、风和地震等，以确保光伏支架的安。
光伏区安装作业指导书
1作业任务1.1工程概况本次作业为山东熠峰费县二期中草药种植一体化20MW光伏发电项目光伏区内支架及组件安装工作。
1.2作业项目范围作业范围是光伏区光伏支架及光伏组件安装1.3工程量作业工程量为20MWp光伏支架及组件1.4工期要求根据合同规定，在满足施工进度的情况下，该作业计划2016年4月30日至2016年6月30日。
2编写依据2.1、《光伏发电站施工规范》GB/T50794-20122.2、《光伏发电工程验收规范》GB/T50796-20122.3、《国家电网公司电力安全部分工作规程》（2011版）2.4、《电气装置安装工程电缆线路施工及验收规范》GB50168-20062.5、《电气装置安装工程盘、柜及二次回路接线施工及验收规范》 GB50171-20122.6、支架及组件技术说明书及安装说明书2.7、设计院设计图纸3作业准备和条件3.1作业人员3.2作业条件3.2.1 熟悉图纸及现场施工环境；3.2.2 应对施工图进行图纸会审；3.2.3 安全文明施工实施细则满足施工要求3.2.4 熟悉施工对象的质量要求和质量检验步骤；3.2.5 应经安全技术交底，明白施工危险点及环境保护要求。
3.2.6特殊工种作业人员满足施工要求，并对具体的施工方案清楚明了；3.3材料准备3.3.1.主材光伏支架数量及技术规范符合设计要求，且报监理审批。
甲供光伏组件已开箱，经监理共同验收，数量及技术规范符合设计要求。
技术员应及时收集整理产品合格证、出厂试验报告和说明书。
3.3.2.辅材主要有：热镀锌螺丝，防锈漆，银粉漆，毛刷，钢丝球。
3.4主要机具3.5作业条件3.5.1场地施工区灌注桩作业全部完成，场地平整结束，无影响光伏支架及组件安装的施工作业。
3.5.2上道工序灌注桩强度达到设计要求，灌注桩水平及垂直误差在允许范围内。
经支架及组件安装人员验收交接后，填写验收交接单。
EsrBrsb。
z4ISd3x。
3.5.3工作环境本次作业凡遇到雨、风沙天气（4级以上）和大气相对湿度在75%以上的天气不能进行安装。
光伏支架基础混凝土施工方案
×××100MW光伏发电站项目混凝土施工方案批准：审核：编写：×××有限公司2022 年 07 月目录第一章适用范围 (1)第二章编制依据 (1)第三章作业前应做的准备及必须具备的条件 (1)第四章作业程序、方法、内容 (1)第五章作业结果的检查验收和应达到的标准要求. (1)第六章施工注意事项 (2)第七章职业健康安全与环境管理 (3)甘肃国华绿能永昌县河清滩100MW光伏发电站项目混凝土施工方案第一章适用范围本作业指导书，适用于现场制备的普通混凝土工程。
第二章编制依据《混凝土结构工程施工质量验收规范》（GB 50204-2015）；《建筑工程施工质量验收统一标准》（GB 50300-2013）；《电力建设安全工作规程》（DL 5009.3-2013）。
第三章作业前应做的准备及必须具备的条件1 参加作业人员的资格及要求（包括人员等级及数量、人员考核、人员责任和权限）。
2 作业所需工机具及仪器、仪表和准确度的要求。
3 作业原材料及半成品质量要求3.1 现场混凝土采用商品混凝土3.2 作业环境应达到的条件。
3.3 基础工程应先将孔洞内积水抽干或排除，坑内浮土，淤泥和杂物要清理干净。
3.4 模板缝隙应严密不漏浆。
3.5 复核模板、支柱、预埋件、钢筋等符合施工方案和设计图纸并办理隐蔽验收手续。
3.6 振动器经试运转符合使用要求。
第四章作业程序、方法、内容1 清理：浇筑前应将模板内的杂物及钢筋上的油污清除干净，并检查钢筋水泥砂浆垫块是否垫好，柱子模板的扫除口应在清除杂物及积水后再封闭。
2 混凝土运输：泵送混凝土时必须保证混凝土泵连续工作。
3 混凝土浇筑与振捣：混凝土的自由倾落高度不得超过2m，浇筑混凝土时应连续进行；使用插入式振捣器应快插慢拔插点要均匀排列，逐点移动，做到均匀振实；移动间距不大于振捣棒作用半径的1.5倍，振捣上层时应插入下层50mm，以消除两层间的部分边缘，浇筑混凝土应连续进行。
光伏电站桩基础施工作业指导书
山东菏泽郓城40MWP农业光伏发电项目桩基础施工作业指导书编制：日期：目录一、基本规定 (1)二、桩基工程 (3)三、环保与水土保持 (4)3.1施工环境保护 (4)3.2施工水土保持 (6)四、安全和职业健康 (7)4.1一般规定 (7)4.2现场安全文明施工总体规划 (7)4.3现场安全施工管理 (8)4.4职业健康管理 (9)4.5应急处理 (10)附录中间交接签证书 (11)一、基本规定1.1开工前应具备下列条件：1、在工程开始施工之前，施工单位应取得相关的施工许可文件。
2、施工现场应具备水通、电通、路通、电信通及场地平整的条件。
3、施工单位的资质、特殊作业人员资格、施工机械、施工材料、计量器具等应报监理单位或建设单位审查完毕。
4、开工所必需的施工图应通过会审；设计交底应完成；施工组织设计及重大施工方案应已审批；项目划分及质量评定标准应确定。
5、施工单位根据施工总平面布置图要求布置施工临建设施应完毕。
6、工程定位测量基准应确立1.2设备和材料的规格应符合设计要求，不得在工程中使用不合格的设备材料。
1.3进场设备和材料的合格证、说明书、测试记录、附件、备件等均应齐全。
1.4设备和器材的运输、保管，应符合本制度要求；当产品有特殊要求时，应满足产品要求的专门规定。
11.5隐蔽工程应符合下列要求：1、隐蔽工程隐蔽前，施工单位应根据工程质量评定验收标准进行自检，自检合格后向监理方提出验收申请。
2、应经监理工程师验收合格后方可进行隐蔽，隐蔽工程验收签证单应按照现行行业标准《电力建设施工质量验收及评定规程》DL/T5210相关要求的格式进行填写。
1.6施工过程记录及相关试验记录应齐全。
1.7当工程具备验收条件时，应及时申请验收并提交相关验收资料。
未经验收或验收不合格的工程不得交付使用或进行后续工程施工。
1.8施工现场应设置“五牌一图”，现场围栏应满足相关要求。
2二、桩基工程2.1一般规定2.1.1土建工程的施工应按照现行国家标准《建筑工程施工质量验收统一标准》GB50300的相关规定执行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光伏支架基础施工作业指导书编制：日期：审核：日期：批准：日期：目录1、工程概况 (1)2、施工依据 (1)3、施工管理目标 (1)3.1 质量目标 (1)3.2 工期目标 (1)3.3 安全目标 (1)4、支架基础与预埋螺栓规定 (1)5、施工准备 (2)5.1 技术准备 (2)5.2 施工机械设备准备 (2)6、主要工序施工及技术方案 (3)6.1 主要工序施工 (3)6.2 技术方案 (5)7、质量保证措施 (10)7.1 质量方针 (11)7.2 各项质量管理制度 (11)8、施工安全文明管理措施 (12)8.1安全管理保证制度 (12)8.2安全技术措施及注意事项 (12)1、工程概况根据实际项目编写。
2、施工依据《混凝土结构工程施工质量验收规范》GB50204《光伏电站施工规范》GB50794《建筑地基基础工程施工质量验收规范》GB50202《建筑桩基技术规范》JGJ94我国现行的其他相关规范及操作规程3、施工管理目标3.1 质量目标确保工程达到设计及使用要求，工程质量达到国家建安工程质量检验评定标准中的优良标准，一次验收合格率100%。
3.2 工期目标光伏支架基础工程计划总工期为40天，计划开工日期9月3日，计划竣工日期10月12日。
3.3 安全目标确保无重大安全事故发生，轻伤频率控制在1‰以内。
4、支架基础与预埋螺栓规定支架基础和预埋螺栓（预埋件）的偏差应符合下列规定：㈠、混凝土独立基础、条形基础的尺寸允许偏差应符合表1的规定：表1 混凝土独立基础、条形基础的尺寸允许偏差㈡、支架基础预埋螺栓（预埋件）允许偏差应符合表2的规定：表2 支架基础预埋螺栓（预埋件）允许偏差5、施工准备5.1 技术准备㈠认真审核、熟悉施工图纸，做好图纸会审。
㈡对施工班组进行有针对性的技术、安全交底。
㈢根据工程实际情况划分施工区域,并以此为依据确定劳动力，具体细化到每道工序的作业部位及作业时间。
㈣根据工程的需要选派熟练工人。
特殊工种操作人员必须持证上岗。
5.2 施工机械设备准备施工过程中实行机械化，可以减轻劳动强度，提高劳动生产率，有利于加快施工速度，保证施工质量。
在施工过程中，施工方法的选择和施工机具的选择是紧密相连的，所以，在选择施工机具时，我们还要从现场施工的角度考虑到：施工方法的技术先进性与经济合理性的统一；施工机械的适用性与多用性的兼顾，尽可能充分发挥施工机械的效率和利用程度。
在此基础上，我们将选择如下主要施工机具运用到本工程中：㈠、施工机械设备选用㈡、劳动力计划根据工程特点计划安排如下：各工种劳动力按动态管理，根据工程进展情况调整。
6、主要工序施工及技术方案6.1 主要工序施工6.1.1 场平及基坑土方施工由于场平土方施工量小，较为简单，本节不另叙述，主要简述基坑土方施工。
施工流程：测量放线→开挖→人工清理。
㈠、土方开挖施工方法：本工程土方工程量不大，开挖深度浅，根据实际情况采用机械开挖和人工开挖相结合方式进行。
㈡、质量标准基坑（槽）底土质必须符合设计要求。
土方工程允许偏差：长度、宽度大于零。
坑底标高（+0、-50）。
土方回填① 宜优先利用原土回填。
② 回填前基础应进行检查验收并达到合格。
③ 填土前应作好水平高程测量。
④ 施工机具：选用小型打夯机、手推车等。
⑤ 施工工艺流程：坑底清理→检验土质→分层铺土→修整找平验收。
⑥ 回填时间：在基础完工并验收合格后方可进行回填。
6.1.2 基础施工主要基础形式为钢筋混凝土基础。
主要工序：扎筋→支模→预埋件安装→浇筑→拆模→养护㈠、施工准备⑴ 选择准备基础施工机械和劳动力，根据方案对班组交底。
⑵ 清除场内及仓内杂物。
⑶ 材料进场及送检。
⑷ 采用方木及竹胶板作为模板，要求接缝头拼缝严密扣件连接牢固，以保证砼浇筑的表面质量。
⑸ 安装模板前，先复查地基垫层标高及中心线位置。
砼施工时，脚手架不能搁置在基础模板上。
⑹ 模板的拆除，必须在砼强度能保证构件不变形，棱角完整时可进行。
⑺ 砼浇筑前，应先用水湿润模板，并将模板内的垃圾、杂物、油污清理干净。
⑻ 砼浇筑后要及时消缺、洒水和覆盖塑料薄膜，保证砼表面湿润一周，薄膜内有凝结水滴，使砼充分达到设计强度。
⑼ 砼预留孔洞及预埋管道、铁件要与砼施工同步进行，严禁事后打凿。
㈡、质量标准⑴ 模板支撑系统必须满足以下要求：① 保证结构、构件各部分形状尺寸和相互间位置的正确；② 必须具有足够的强度、刚性和稳定性；③ 模板接缝严密，不得漏浆；④ 便于模板拆除。
6.2 技术方案6.2.1 施工测量㈠、工程施工测量将根据业主提供的坐标点和高程控制点，结合总平面图和施工总平面布置图，建立适合本标段施工的平面控制网和高程控制网。
㈡、各种控制点的设计、选点与埋设均应符合工程测量规范的要求。
㈢、测量小组配备2-3人，配备全站仪、水准仪等设备，现场的平面控制采用全站仪进行施测，高程控制采用水准仪和全站仪，施工期间各控制点应加以保护，定期进行检查，防止遭到损坏。
㈣、所用测量器具在使用前都必须经计量授权的检定单位进行检定合格。
㈤、建、构筑物平面控制平面控制网按Ⅰ级导线精度布设，Ⅱ导线精度加密。
㈥、建、构筑物高程控制根据业主提供的高程控制点，在建、构筑物周围埋设适当数量的水准点，作为施工时标高测量的依据。
㈦、轴线控制桩及水准点的保护在施工过程中，要加强对轴线控制桩和水准点的保护，布设位置要合理，并进行保护，防止控制点被破坏。
㈧、本工程最重要的是基础及短柱顶预埋件的埋设，一组基础预埋件顶标高要水平，所有，必须采用水准仪进行严格操平，控制好预埋件顶标高及浇筑标高。
6.2.2 钢筋工程㈠、钢筋工程的工艺流程钢筋进场、钢筋复验、钢筋加工成品、半成品检查验收（不合格重新加工至符合要求）、半成品发放建立跟踪档案、绑扎、自检（不合格的调整返工）、质量检验和验收、钢筋隐蔽记录监理验收签字发放混凝土浇筑许可证、浇筑混凝土。
㈡、钢筋原材料要求工程所用钢材必须选用通过了ISO9001产品认证的大型钢厂生产的产品，并要有出厂证明，材质证书等质保文件。
钢材进厂后，应先进行外观检查，防止有锈蚀、裂纹等，同时按批量进行机械性能试验，并经该工程监理和业主检验合格后方可使用。
㈢、钢筋下料、制作钢筋在钢筋加工房集中制作，按分项工程编好钢筋下料表，制作人员按下料表上的数据尺寸将钢筋加工成半成品，分类编号并直接挂牌标识，运至现场绑扎。
临时不需要现场绑扎的钢筋应有良好的防雨措施，以免其锈蚀。
㈣、钢筋的绑扎钢筋的接头采用绑扎、搭接焊等接头形式。
采用搭接接头的钢筋其搭接长度设计要求进行。
焊接连接时，必须按规范规定进行现场取样试验合格。
钢筋的绑扎应严格按图纸进行，保证其位置的正确，间距一致，横平竖直。
6.2.3 模板工程本标段工程混凝土条形支架基础。
由于工期紧张、所以模板采用采用木模板现场安装的方式。
在模板安装前先清理基层表面，用墨线弹出轴线及边线。
施工过程中加强模板工程质量的检查、控制，每个部位必须有自检资料，模板工程必须保证结构的形状、尺寸和相对位置准确。
模板间缝隙必须严密，表面清洁光滑，脱模剂涂抹均匀。
为了避免产生漏浆现象，在模板接缝处粘贴封口胶带，同时以此保证拆模后混凝土外观质量。
模板施工完毕后，必须对模板的轴线、标高、阴阳角、断面尺寸、垂直度、平整度进行认真仔细复核，做到准确无误，并验收合格方可浇筑混凝土。
㈠、模板的安装⑴、模板安装前的准备工作模板运到现场后，要清点数量，核对型号，清除表面渣，板面缝隙要用环氧腻子嵌缝，模板背面刷好脱膜济，并用醒目字体喷字注明模板编号，以便安装时对号入座。
进行模板的组装和试装，采用组合式模板必须在正式安装之前，先根据模板的编号进行试验性安装就位，以检查模板的各部尺寸是否合适，模板的接缝是否严密。
发现问题及时修理，待解决后才能正式安装。
安装模板前必须做好抄平放线工作，并在模板下部抹好找平层砂浆，依据放线位置进行模板的安装就位。
⑵、模板的安装① 安装模板时应按模板编号顺序吊装就位。
② 模板的安装必须保证位置准确，立面垂直。
模板横向水平一致，不平时可通过模板下部的地脚螺栓进行调整。
③ 为了防止出现烂根现象，在模板固定后，模板周边的缝隙要用小角钢、窄钢片、木条或水泥纸袋、塑料泡沫等堵严实，也可以采用抹1:3水泥砂浆填缝，但不要塞的太深以防损伤墙体结构的断面。
④ 校正合格后，在模板顶部要放固定位置的卡具，防止浇筑时变形。
⑤ 模板安装完毕后，检查扣件、螺栓是否紧固，拼缝是否严密，尺寸是否合适，与外墙板拉结是否紧固，经检查合格后，方可浇筑混凝土。
⑶ 埋件的安装条基的埋件为预埋地角螺栓，螺栓规格如图所示，预埋螺栓必须使用方木或是竹胶板固定并与基础模版固定。
浇筑前应使用塑料胶带对地角螺栓丝头予以保护，浇筑前检验，误差控制为2mm，浇筑过程中注意保护，不得用铁锹、榔头等敲打。
㈡、模板的拆除当混凝土达到规定强度，可以拆除模板。
㈢、模板的清理及保养⑴、模板应拆模后立即进行清理，除去表面粘结的混凝土、砂浆等灰渣，并刷好脱模剂待用；⑵、刷脱模剂时应特别注意不要把脱模剂沾染到钢筋和混凝土接搓面上，涂刷后的脱模剂不宜放置过长，以免板面遭雨淋或落上灰尘而影响脱模效果。
⑶、拆模遇有困难时，不得用大锤砸，可在模板下可用撬棍撬动；⑷、拆模板拆下来的零件要随手放入工具箱，螺杆螺母要经常擦油润滑，防止锈蚀。
6.2.4 混凝土工程本工程特点是单个基础量小、数量多、点多面广，故混凝土考虑采用可移动的小型拌合机拌制，运输采用机动翻斗车和手推车，在适当地段采用搭设混凝土梭槽，人工入模振捣。
在拌合机不能到达或运输较困难的地方，可采用混凝土输送泵输送。
在浇筑混凝土前，必须先对水泥、砂、碎石送检，检验合格后方能使用。
混凝土工程应根据设计要求委托厂区内试验室进行试配，经试配后根据试验室提供的混凝土配合比配制混凝土，混凝土的搅拌需配计量器专人计量管理，严禁采用体积比换重量比配制混凝土等错误操作。
混凝土试件必须在施工现场随机取样，准确的反映真实数据。
在混凝土浇筑前应检查保护层垫块是否完好无损，严禁用短钢筋代替混凝土垫块。
施工缝应先凿毛，清理干净，刷1道素水泥浆，以便二次浇筑混凝土能相互连成整体。
在浇筑过程中应遵循快插,慢拔的原则，不漏振，插入深度不小于30～50cm，每一振捣的延续时间应使混凝土的表面呈现浮浆或骨料不明显下沉。
在浇筑过程中经常观察模板，防止跑模移位。
基础混凝土成型后，待混凝土达到初凝时，对混凝土进行洒水养护，使其表面保持湿润。
养护时间不少于14天。
当室外平均气温连续5天低于5℃时，应严格按照《混凝土施工及验收规范》的有关规定施工混凝土，加防冻剂。
混凝土拆模后发现有蜂窝、麻面、孔洞、露筋时必须通知有关单位进行见证后按提出的方法进行处理。
浇筑完毕后及时进行养护。
