第4章---10KV箱式变电站检修作业指导书
配变站(箱变)检修作业标准化作业指导书
编号：
10KVXXX线路配变站(箱变)检修作业标准化作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日时至年月日时
XXXX供电局
1、范围
本指导书针对XX供电局XXXX线XXXX配电亭情况编制，适用于XXX电业局XXX供电局10KVXXXX线XX 配电亭检修工作。
2、引用文件
东电颁发的《配电生产技术管理制度》
国家电网公司《电业安全工作规程》（变电部分）
东电颁发的《架空配电线路及设备运行规程》
东电颁发的《架空配电线路安装检修规程》
上级部局下发的有关文件、指令、通知
3、修前准备
3．1准备工作安排：
3．2 人员要求
3．3 工器具
3．4 材料
3．5危险点分析
3．6安全措施
3．7 作业分工
4、作业程序及作业标准
4．1开工
4．2 作业内容及标准
4．3工作终结
4．4消缺记录
5、验收记录
6、指导书执行情况评估
7、附录
检修变配电亭高低压系统图8、其它需要说明的问题
配变站设备巡视标准化作业指导书
大庆电业局
2005年6月。
第4章---10KV箱式变电站检修作业指导书
10KV箱式变电站检修作业指导书1.目的检查设备状态，处理缺陷，提高运行可靠性。
2.范围适用于电力10KV箱式变电站检修、操作。
3.岗位职责人员安排数量职责现场负责人1负责现场协调、指挥作业人员2负责检修作业现场防护2负责现场防护4.作业准备作业工具2500V兆欧表1块500V兆欧表1块钳形接地电阻表1块万用表1块组合工具1套吸尘器1台处理的扁毛刷2支5.材料准备作业材料6.检修流程操作人员：负责设备检修、操作。
辅助人员：负责记录数据、监控检修、操作过程。
外观基础、散水台地基无塌陷，基础坚固。
基础塌陷不影响箱变运行时，使用浆砌片石或混凝土对基础进行补强，阻止箱变基础进一步塌陷变形。
基础塌陷严重且导致设备变形时，应设计迁改。
0#砂布 电力复合脂2瓶钙基脂 零配件（螺栓、螺母、垫片、开口销）等润滑油1桶防锈漆1桶相色带3卷 自粘带2卷 包皮布若干地基下沉，地面基础开裂需要加散水台外观良好，无进水可能。
重新制作散水台时，高寒地区按防冻混凝土标准进行施工和养护。
散水台破损需要重新制作散水台破损重新制作后通风窗位置不应低于地面，有雨水灌入可能时，须采取降低周边地势、开渠引水等措施防止雨水灌入。
通风窗宜使用铝板网，铝板厚度不小于5mm，透气孔面积不小于铝板总面积的60%。
箱变底座与基础连接平整无缝隙。
箱体面板箱顶、面板、门板无破损、变形，整体清洁。
当箱体面板破损时使用铁、铝等金属材料进行修补，箱顶破损时需加盖防水材料。
清扫箱体。
使用抹布、棉纱等清扫油污、蛛网等。
箱体锁具无丢失和损坏。
检查外部环境，清理影响箱变柜门开闭的杂物、危险品，拆除铁线等附着物，清理广告等印刷品。
填补缝隙不合格的散水面，无散水坡度，散水台修建不规范。
通风窗完好无破损通风窗位置高于地面，窗口地面有坡度，无雨水进基坑基坑无积水。
坑内积水过深时需使用水泵抽排水；常期积水的，应对基坑底部、墙面进行沥青防腐处理，并安装自动控制抽水装置，或在基坑底部安装引排水管道向低于基坑底部的地方排水，在排水管道末端做好防小动物进入措施。
10KV配电变压器检修作业指导书通用版
管理制度编号：YTO-FS-PD82410KV配电变压器检修作业指导书通用版In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards10KV配电变压器检修作业指导书通用版使用提示：本管理制度文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。
文件下载后可定制修改，请根据实际需要进行调整和使用。
前言为提高国家电网公司供电企业输变电设备的运行、检修、试验水平，规范操作方法，确保人身和设备安全，由西安亮丽电管家公司组织，编写了10KV配电变压器检修作业指导书。
编写中遵循我国的标准化、规范化和国际通用的贯标模式的要求。
本指导书纳入西安亮丽电管家公司生产技本制度由亮丽电管家提出。
本制度由生产技术部组织起草并解释。
本制度起草人：张社锋本制度由生产技术部归口管理。
1. 目的规范10KV配电变压器检修行为，提高10KV配电变压器的检修水平，确保10KV配电变压器的检修质量和设备运行的可靠性。
2. 适用范围本作业指导书适用于10KV干式配电变压器的大修、小修、临时检修作业，不包含更换绕组和铁芯等非标准项目的检修。
本作业指导书作为进口干式10KV配电变压器的检修作业的参考。
3. 技术术语3.1小修：常规性检修，主要对变压器附件进行检查调试。
3.2大修：变压器吊芯对配电变压器芯部检修，大修不仅对附件进行检修，更主要的是对变压器箱体内部，特别是芯体进行检修。

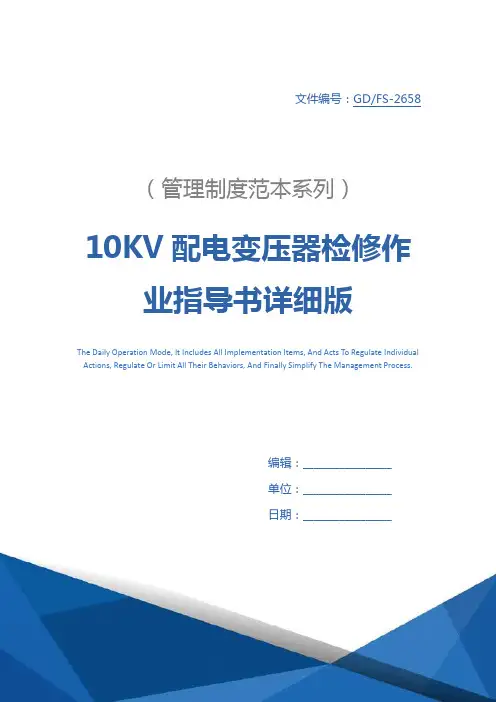

10KV配电变压器检修作业指导书详细版
