中隧集团有限公司第一工程处一公司万开工区万开高速公路E2合同段铁峰山1号隧道出口端量测作业指导书编制：审核：批准：日期：第一节量测的重要性1.1量测是对围岩动态监控的重要手段，是新奥法施工的重要组成部分。
1.1.1铁峰山1号隧道采用复合式衬砌型式，包括锚喷支护和模筑混凝土两部分组成。
为了掌握施工中围岩稳定程度与支护受力变形的力学动态或信息，以判断设计、施工的安全与经济，并以量测来指导施工，有效控制支护变形，特制定本指导书。
1.2监控量测的目的具体包括：1.2.1通过监控量测了解各施工阶段地层与支护结构的动态变化，把握施工过程中结构所处的安全状态, 控制围岩变形。
1.2.2用现场实测的结果弥补理论分析过程中存在的不足，并把监测结果反馈设计、指导施工。
1.2.3通过监控量测进行大跨隧道日常的施工管理。
1.2.4通过监控量测了解该工程条件下所表现、反映出来的一些地下工程规律和特点，为今后类似工程或该工法本身的发展提供借鉴、依据和指导作用。
第二节量测内容2.1监控量测的内容主要根据隧道工程的地质条件、围岩类别、跨度、埋深、开挖方法和支护类型等综合确定。
主要进行收敛量测，其次对开挖工作面的工程地质与水文地质观察和描述，对于判断围岩稳定性和预测开挖面前方的地质条件是十分重要的；开挖面附近初期支护状态的观察和裂缝描述，对直接判断围岩的稳定性和支护参数的检验也是不可缺少的，因此周边位移量测、拱顶下沉量测是量测的主要内容。
第三节量测部位和测点布置3.1.1对于隧道洞口属浅埋，风化强烈、软弱地段。
量测间距控制在10m内，有效对围岩变形、下沉等进行量测，有效的指导施工。
量测间隙时间适当加密：1-15d：2-3次/d，16d-1个月：1次/d，1-3个月：1-2次/周3.1.2随着开挖工作面离洞口越来越远，埋深越来越深，应根据工程地质和水文地质观察和描述，开挖面附近初期支护状态的观察和裂缝描述，布置量测点，对围岩地质较差地段加密量测点布置，加密量测间隙时间。
隧道监控量测指导书

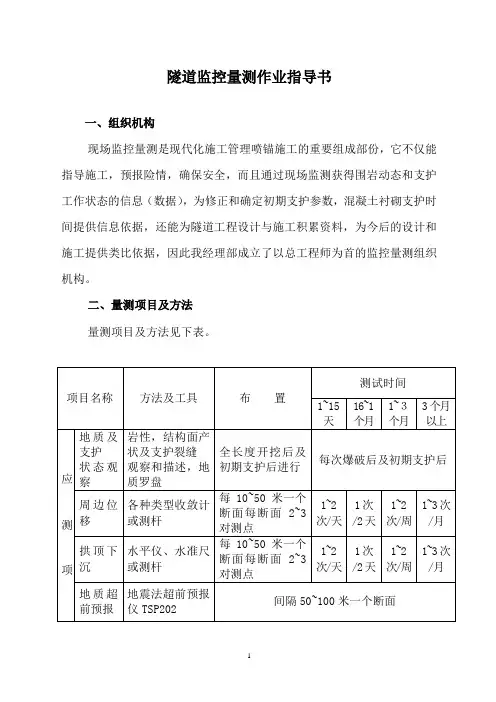

隧道监控量测作业指导书一、组织机构现场监控量测是现代化施工管理喷锚施工的重要组成部份，它不仅能指导施工，预报险情，确保安全，而且通过现场监测获得围岩动态和支护工作状态的信息（数据），为修正和确定初期支护参数，混凝土衬砌支护时间提供信息依据，还能为隧道工程设计与施工积累资料，为今后的设计和施工提供类比依据，因此我经理部成立了以总工程师为首的监控量测组织机构。
二、量测项目及方法量测项目及方法见下表。
三、量测项目的测线和测点布置1、洞内测点布置应注意：（1）量测点的安设应能保证初读数在爆破后24小时内和下一循环爆破前完成，并测取初读数。
（2）测点应安设在距开挖工作面2m范围内，且不大于一循环进尺，并应精心保护，不受下一循环爆破的破坏。
（3）各项位移量测的测点，一般可布置在同一断面内，测点统一在一起，测设结果能相互印证，协同分析与应用。
（4）围岩压力量测，除应与锚杆轴力量测孔相对应布置外，还要在有代表性的部位设测点，以便了解支护体系在整个断面上的受力状态与支护作用。
（5）锚杆轴力量测在局部加强锚杆段，要在加强区域内有代表性位置设量测锚杆。
四、量测频率：1、净空位移和拱顶下沉的量测频率净空位移和拱顶下沉的量测频率除按上表执行外，还应参照下表的频率执行。
净空位移和拱顶下沉的量测频率2、地表下沉的量测频率地表下沉的量测频率按上表进行。
五、量测数据的整理与应用1、对各项量测所观察到的数据应认真作详细记录，及时进行整理，并绘制下列曲线。
（1）净空位移（拱顶下沉和周边位移）量测a、绘制位移（u）——时间（t）的关系曲线b、绘制（u）——距开挖面距离（t）的关系曲线（1）地表下沉量测a、绘制地表下沉位移（u）——时间（t）的关系曲线b、绘制地表下沉位移（u）——距开挖面距离（t）的关系曲线（3）围岩内部位移量测a、绘制孔内各测点（L1，L2，……）位移（u）——时间（t）的关系曲线b、绘制不同时间（t1，t……）位移（u）——深度（测点位置L）的关系曲线（4）围岩压力量测：a、绘制围岩压力（б）——应力（t）时间的关系曲线b、绘制围岩压力（б）——应力(L)距开挖面距离的关系曲线（5）锚杆轴向力量测：a、绘制不同时间（t，t……）锚杆轴力（应力б）——深度（L）的关系曲线b、绘制各测点（1，2……）轴力（应力б）——时间（L）的关系曲线2、数据处理、分析及应用（1）根据所绘各曲线的变化情况与趋势，判定围岩的稳定性，及时预报险情，确定施工时应采取的措施，提供修改设计参考依据。
隧1控制测量施工作业指导书(中铁上海局)

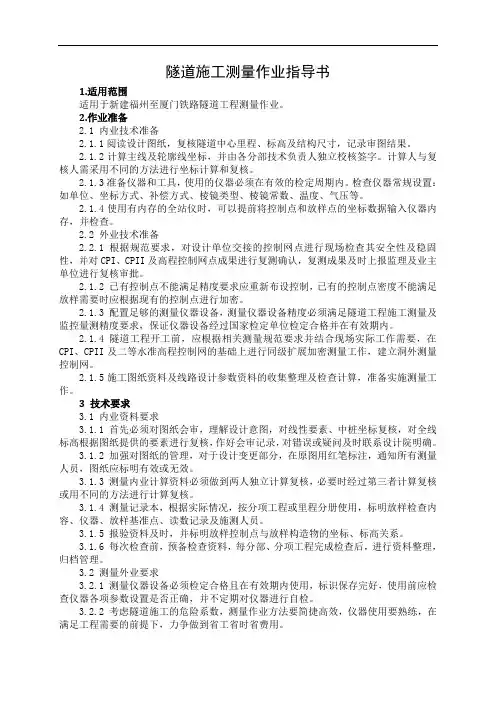

隧道施工测量作业指导书1.适用范围适用于新建福州至厦门铁路隧道工程测量作业。
2.作业准备2.1 内业技术准备2.1.1阅读设计图纸，复核隧道中心里程、标高及结构尺寸，记录审图结果。
2.1.2计算主线及轮廓线坐标，并由各分部技术负责人独立校核签字。
计算人与复核人需采用不同的方法进行坐标计算和复核。
2.1.3准备仪器和工具，使用的仪器必须在有效的检定周期内。
检查仪器常规设置：如单位、坐标方式、补偿方式、棱镜类型、棱镜常数、温度、气压等。
2.1.4使用有内存的全站仪时，可以提前将控制点和放样点的坐标数据输入仪器内存，并检查。
2.2 外业技术准备2.2.1 根据规范要求，对设计单位交接的控制网点进行现场检查其安全性及稳固性，并对CPI、CPII及高程控制网点成果进行复测确认，复测成果及时上报监理及业主单位进行复核审批。
2.1.2 已有控制点不能满足精度要求应重新布设控制，已有的控制点密度不能满足放样需要时应根据现有的控制点进行加密。
2.1.3 配置足够的测量仪器设备，测量仪器设备精度必须满足隧道工程施工测量及监控量测精度要求，保证仪器设备经过国家检定单位检定合格并在有效期内。
2.1.4 隧道工程开工前，应根据相关测量规范要求并结合现场实际工作需要，在CPI、CPII及二等水准高程控制网的基础上进行同级扩展加密测量工作，建立洞外测量控制网。
2.1.5施工图纸资料及线路设计参数资料的收集整理及检查计算，准备实施测量工作。
3 技术要求3.1 内业资料要求3.1.1 首先必须对图纸会审，理解设计意图，对线性要素、中桩坐标复核，对全线标高根据图纸提供的要素进行复核，作好会审记录，对错误或疑问及时联系设计院明确。
3.1.2 加强对图纸的管理，对于设计变更部分，在原图用红笔标注，通知所有测量人员，图纸应标明有效或无效。
3.1.3 测量内业计算资料必须做到两人独立计算复核，必要时经过第三者计算复核或用不同的方法进行计算复核。
隧道施工监控量测作业指导书

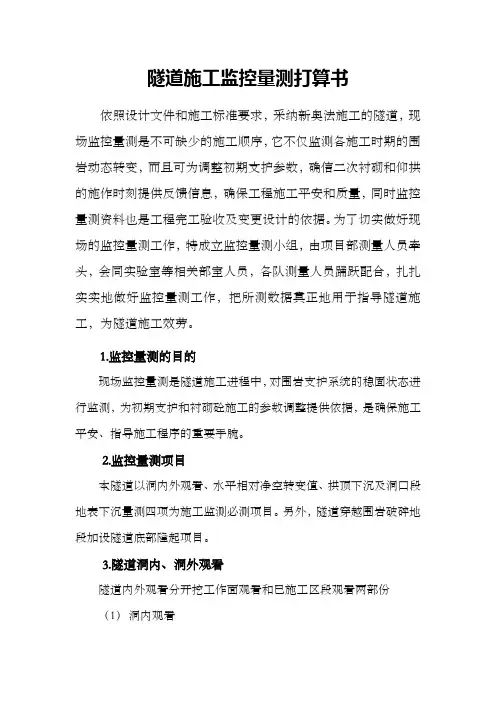

隧道施工监控量测打算书依照设计文件和施工标准要求，采纳新奥法施工的隧道，现场监控量测是不可缺少的施工顺序，它不仅监测各施工时期的围岩动态转变，而且可为调整初期支护参数，确信二次衬砌和仰拱的施作时刻提供反馈信息，确保工程施工平安和质量，同时监控量测资料也是工程完工验收及变更设计的依据。
为了切实做好现场的监控量测工作，特成立监控量测小组，由项目部测量人员牵头，会同实验室等相关部室人员，各队测量人员踊跃配合，扎扎实实地做好监控量测工作，把所测数据真正地用于指导隧道施工，为隧道施工效劳。
1.监控量测的目的现场监控量测是隧道施工进程中，对围岩支护系统的稳固状态进行监测，为初期支护和衬砌砼施工的参数调整提供依据，是确保施工平安、指导施工程序的重要手腕。
2.监控量测项目本隧道以洞内外观看、水平相对净空转变值、拱顶下沉及洞口段地表下沉量测四项为施工监测必测项目。
另外，隧道穿越围岩破碎地段加设隧道底部隆起项目。
3.隧道洞内、洞外观看隧道内外观看分开挖工作面观看和已施工区段观看两部份（1）洞内观看①对开挖后没有支护的图表观测A、节理裂隙发育程度及其方向；B、开挖工作面的稳固状态，顶板有无坍塌现象；C、涌水情形：涌水的位置、涌水量、水压等；D、是不是有底板隆起现象。
②对开挖后的支护地段围岩动态的观测A、是不是发生锚杆被拉断或垫板离开围岩现象；B、喷砼是不是发生裂隙和剥离或剪切破坏；C、钢拱架有无被压变形情形；D、锚杆注浆和喷砼，施工质量是不是符合规定的需求。
③观看围岩破坏形态分析A、危险性不大，可不能发生急剧破坏，如加临时支护以后即可稳固的需求；B、应多引发注意的破坏，如拱顶砼喷层因受弯曲紧缩的阻碍而显现的裂隙；C、危险征兆的破坏，如拱顶砼喷层显现有对称性局部的崩落，侧墙内移等。
（2）洞外观看包括洞口地表情形、地表沉陷、边坡及仰拱的稳固、地表水渗透的观看。
4.净空水平收敛量测及拱项下沉量测a. 量测工具(1)拱顶下沉、地表下沉量测采纳DSZ1型周密水准仪、3m的铟钢尺(2把)、钢卷尺一把、观测预埋件假设干进行观测。

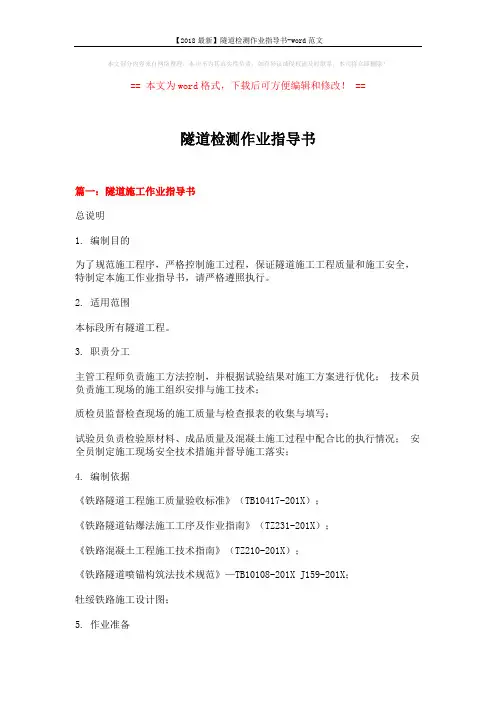

【2018最新】隧道检测作业指导书-word范文 (15页)
