CAD尺寸标注样式的设置
[2016最新精品]CAD尺寸标注样式的设置
![[2016最新精品]CAD尺寸标注样式的设置](https://img.taocdn.com/s3/m/f9cc7c707f21af45b307e87101f69e314332faf2.png)

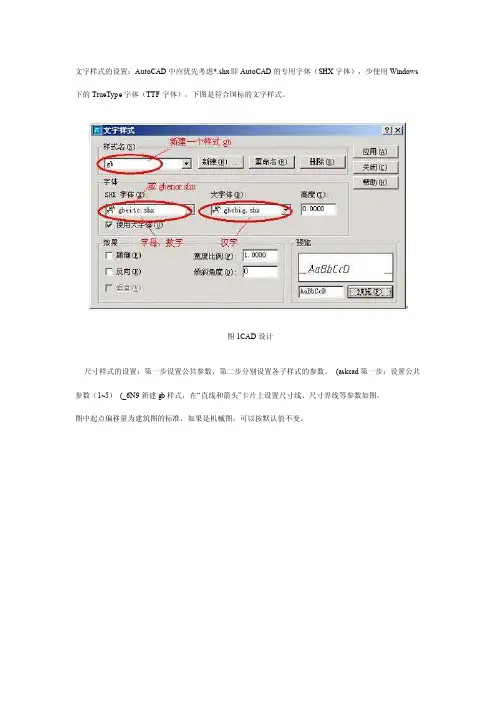

文字样式的设置：AutoCAD中应优先考虑*.shx即AutoCAD的专用字体（SHX字体），少使用Windows 下的TrueType字体（TTF字体）。
下图是符合国标的文字样式。
图1CAD设计尺寸样式的设置：第一步设置公共参数，第二步分别设置各子样式的参数。
(askcad第一步：设置公共参数（1~5）(_6N9新建gb样式，在“直线和箭头”卡片上设置尺寸线、尺寸界线等参数如图。
图中起点偏移量为建筑图的标准，如果是机械图，可以按默认值不变。
图2 2 选择尺寸文字样式图3考虑标注比例因子比例因子DIMSCALE取比例的倒数，如出图比例为1：50，DIMSCALE=50；如出图比例为1：100，DIMSCALE=100……，这是在模型空间出图的情况。
如果利用布局，则选择“按布局（图纸空间）缩放标注”，不必指定DIMSCALE的值。
图4 单位可以是缺省值公共参数设置完毕，点击“确定”，返回上一级对话框，看到新建的gb样式。
第二步：分别设置各子样式（6~14）：线性标注、直径标注、半径标注、角度标注6，设置线性尺性标子样式紧接5继续“新建”，在“用于”下选择“线性标注”。
图7(),为工程师增加动力7，点击“继续”，为线性标注设置参数。
对于建筑图，只需修改箭头为建筑标记，同时将箭头大小的值改小一些。
此处的值为斜线的水平投影长度，国标要求斜线长2~3mm。
其他所有参数均按公共参数设置，如果为机械图，箭头及其大小也不必改。
图8为工程师增加动力8，点击确定，看到gb样式下的线性标注子样式。
9，设置直径标注子样式。
紧接8继续“新建”，在“用于”下选择“直径标注”，点击“继续”，为直径标注设置参数。
先将文字对齐方式选为“ISO标准”，这样可以使直径尺寸成水平标注（这只是一种习惯）。
图1010，对直径标注的文字及箭头位置作调整。
11，点击“确定”完成gb样式下的直径标注子样式。
图1212，半径标注子样式与直径标注的设置完全相同。
建筑用CAD标注设置方法
建筑用CAD标注设置方法在建筑CAD软件中，标注是非常重要的环节。
准确和规范的标注可以有效地传达设计意图，方便施工操作，提高工作效率。
以下是建筑用CAD 标注的设置方法的详细说明：1.准备工作：在开始标注之前，需要打开建筑CAD软件，并打开要标注的图纸。
确保图纸的比例正确，并在需要标注的位置留出足够的空白。
2.设置标注样式：3.尺寸标注设置：尺寸标注是最常见的标注类型之一、选择尺寸标注工具，并点击图纸上需要标注的两个点，可以生成一段尺寸线。
根据标注样式的设置，显示尺寸的数值。
可以通过调整标注样式，改变尺寸线的样式、显示方式和位置等。
还可以通过修改标注样式，定义尺寸线的方向、对齐方式和文本格式等。
4.注释标注设置：注释标注用于显示并标注图纸上的一些特殊要素，如房间名称、材料说明等。
选择注释标注工具，并在图纸上点击需要标注的位置，输入对应的文字即可。
通过设置标注样式，可以调整文字的字体、大小、颜色等属性，以及文字与标注线之间的间距和对齐方式等。
5.箭头标注设置：箭头标注一般用于标注一些特殊要点或示意图。
选择箭头标注工具，并在图纸上点击需要标注的位置，可以生成一个箭头标注。
可以通过标注样式进行调整，修改箭头的样式、大小和颜色等。
也可以通过改变标注样式，定义箭头的对齐方式、箭头与标注文字之间的间距和位置等。
6.不同标注之间的关系：7.公制与英制单位的切换：在进行CAD标注时，需要注意切换不同的单位制。
可以通过修改绘图设置，选择合适的单位制，以适应当前的标注需求。
在进行标注设置之前，最好先确认当前单位制设置正确，并进行必要的修改和调整。
总结起来，建筑用CAD标注不仅仅是一个简单的操作过程，更是需要设计师有深入的理解和规范的标注要求。
通过合理的标注设置，可以提高设计图纸的可读性和可理解性，减少施工误差，提高工作效率。
CAD中常见的尺寸和标注样式设定
CAD中常见的尺寸和标注样式设定在CAD软件中，尺寸和标注是非常重要的元素，可以帮助我们准确描述设计和制图。
因此，正确设置尺寸和标注样式至关重要。
本文将介绍CAD中常见的尺寸和标注样式设定的方法。
1. 尺寸样式的设定在CAD软件中，我们可以根据需要设定不同的尺寸样式。
首先，在绘图模式下，我们可以点击“尺寸样式”按钮，然后选择“新建”来创建新的尺寸样式。
在弹出的对话框中，我们可以设置尺寸线的颜色、线型、箭头样式等。
可以根据需要设置其他尺寸参数，例如文字样式、文字高度等。
2. 标注样式的设定与尺寸样式类似，我们也可以根据需要设定不同的标注样式。
在CAD软件中，我们可以点击“标注样式”按钮，然后选择“新建”来创建新的标注样式。
在弹出的对话框中，我们可以设置标注线的颜色、线型、箭头样式等。
可以根据需要设置其他标注参数，例如文字样式、文字高度等。
3. 尺寸和标注的添加在CAD软件中，我们可以使用不同的命令来添加尺寸和标注。
例如，使用“LINEAR”命令可以添加直线尺寸；使用“RADI”命令可以添加半径尺寸；使用“DIAM”命令可以添加直径尺寸。
同样地，我们可以使用相应的命令来添加不同类型的标注。
4. 尺寸和标注的调整和编辑在CAD软件中，我们可以对已添加的尺寸和标注进行调整和编辑。
例如，我们可以使用“DIMEDIT”命令来编辑尺寸和标注的文字内容；使用“DIMSCALE”命令来调整尺寸和标注的比例尺；使用“DIMSTYLE”命令来修改尺寸和标注的样式；使用“DIMJOGLINE”命令来调整尺寸线的连接方式等。
5. 尺寸和标注的标准化为了保证绘图的一致性和规范性，我们通常需要使用标准化的尺寸和标注样式。
在CAD软件中，我们可以通过设置默认的尺寸和标注样式来实现标准化。
可以将常用的尺寸和标注样式设定为默认样式，这样在绘图过程中就无需重复设置，提高了工作效率。
总结CAD软件中的尺寸和标注样式设定是制图过程中必不可少的一部分。

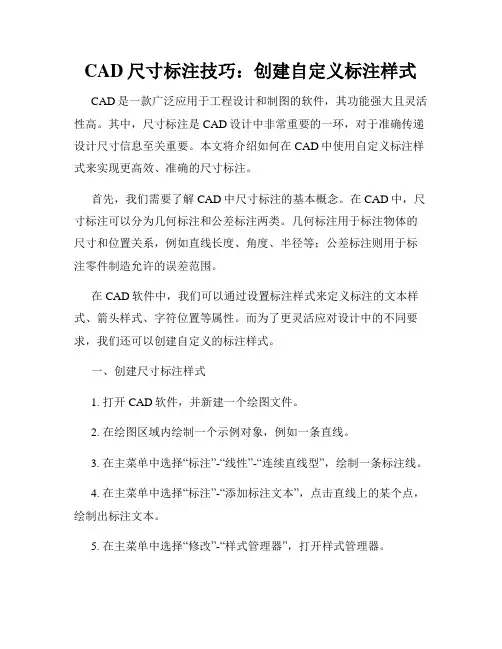

CAD尺寸标注技巧 创建自定义标注样式
CAD尺寸标注技巧：创建自定义标注样式CAD是一款广泛应用于工程设计和制图的软件，其功能强大且灵活性高。
其中，尺寸标注是CAD设计中非常重要的一环，对于准确传递设计尺寸信息至关重要。
本文将介绍如何在CAD中使用自定义标注样式来实现更高效、准确的尺寸标注。
首先，我们需要了解CAD中尺寸标注的基本概念。
在CAD中，尺寸标注可以分为几何标注和公差标注两类。
几何标注用于标注物体的尺寸和位置关系，例如直线长度、角度、半径等；公差标注则用于标注零件制造允许的误差范围。
在CAD软件中，我们可以通过设置标注样式来定义标注的文本样式、箭头样式、字符位置等属性。
而为了更灵活应对设计中的不同要求，我们还可以创建自定义的标注样式。
一、创建尺寸标注样式1. 打开CAD软件，并新建一个绘图文件。
2. 在绘图区域内绘制一个示例对象，例如一条直线。
3. 在主菜单中选择“标注”-“线性”-“连续直线型”，绘制一条标注线。
4. 在主菜单中选择“标注”-“添加标注文本”，点击直线上的某个点，绘制出标注文本。
5. 在主菜单中选择“修改”-“样式管理器”，打开样式管理器。
6. 在样式管理器中，选择“标注样式”标签页，可看到已有的标注样式库。
点击“新建”按钮，在弹出的对话框中输入新样式的名称，并点击“确定”。
7. 在新建样式中，设置标注样式的属性。
可以调整标注文本、标注线、箭头的样式、字体大小、线宽度等。
还可以设置字符的位置、偏移和对齐方式。
8. 完成设置后，点击“确定”保存新建的标注样式。
二、应用自定义标注样式1. 在绘制对象后，选择“标注”-“添加尺寸标注”，打开尺寸标注工具栏。
2. 在尺寸标注工具栏中，选择“标注样式”，在弹出的样式库中选择自定义的标注样式。
3. 在绘图区域内选择需要标注的对象，例如直线的两个端点。
4. 在绘图区域内点击鼠标，标注会自动添加在选定的对象上，并显示出定义的样式。
通过上述步骤，我们就可以创建并应用自定义的尺寸标注样式了。
cadiso25标注样式标准参数
cadiso25标注样式标准参数CADISO25标注样式是一种常用的CAD（计算机辅助设计）软件中的标注样式，用于标注绘图中的尺寸、角度等参数。
本文将介绍CADISO25标注样式的标准参数，包括标注文字的大小、颜色、字体等设置。
一、标注文字大小参数CADISO25标注样式中的标注文字大小参数是指标注文字的字号大小。
标注文字大小的选择应根据绘图的比例尺、绘图的要求以及标注文字的可读性等因素综合考虑。
一般情况下，标注文字大小应适中，既能够清晰地表达标注的含义，又不会占据过多的绘图空间。
标注文字大小的选择可以根据实际需要进行调整，但应注意保持一致性，避免不同标注之间的文字大小差异过大。
二、标注文字颜色参数CADISO25标注样式中的标注文字颜色参数是指标注文字的颜色设置。
标注文字颜色的选择应根据绘图的要求以及标注文字与背景色的对比度来确定。
一般来说，标注文字颜色应与背景色形成明显的对比，以确保标注文字能够清晰可见。
黑色、白色和红色等颜色通常都是常见的标注文字颜色选择。
三、标注文字字体参数CADISO25标注样式中的标注文字字体参数是指标注文字的字体设置。
标注文字字体的选择通常应根据绘图的要求以及标注的含义来确定。
一般来说，标注时可以选择一种简洁明了的字体，例如宋体、微软雅黑等，以确保标注文字的清晰可辨。
同时，还应注意标注文字的字体不要过于修饰繁琐，避免给人阅读带来困扰。
四、标注文字间距参数CADISO25标注样式中的标注文字间距参数是指标注文字之间的距离设置。
标注文字间距的选择应根据绘图的要求以及标注文字的长度来确定。
一般来说，标注文字之间的间距应适中，既不会过于拥挤，也不会过于分散。
标注文字之间的间距过小会导致标注文字之间无法清晰分辨，而间距过大则会浪费绘图空间，降低标注的效果。
五、标注箭头参数CADISO25标注样式中的标注箭头参数是指标注线的箭头形状和大小设置。
标注箭头的形状和大小的选择应根据绘图的要求以及标注的尺寸大小来确定。
CAD标注设置方法
CAD标注设置方法一、标注文字样式设置在CAD软件中，可以通过设置文字样式来调整标注文字的字体、大小、颜色等属性。
具体步骤如下：1.打开CAD软件并新建一个绘图文件。
2.在绘图界面的上方工具栏中找到“样式”图标，并点击打开“样式管理器”对话框。
3.在“样式管理器”对话框中选择“标注”选项卡，并点击“新建...”按钮创建一个新的文字样式，然后设置字体、大小、颜色等属性。
4.点击“确定”按钮保存设置，并将该文字样式应用到需要标注的文字上。
二、标注尺寸样式设置在CAD软件中，可以通过设置尺寸样式来调整标注尺寸的外观、单位、精度等属性。
具体步骤如下：1.打开CAD软件并新建一个绘图文件。
2.在绘图界面的上方工具栏中找到“样式”图标，并点击打开“样式管理器”对话框。
3.在“样式管理器”对话框中选择“尺寸”选项卡，并点击“新建...”按钮创建一个新的尺寸样式，然后设置标注线类型、箭头样式、单位、精度等属性。
4.点击“确定”按钮保存设置，并将该尺寸样式应用到需要标注的尺寸上。
三、标注尺寸设置在CAD软件中，可以通过直接标注和自动标注两种方法来设置标注尺寸。
具体步骤如下：1.直接标注：选择“标注”工具栏中的“尺寸”或“注释”命令，然后选择需要标注的两个点，CAD软件会自动计算并在图纸上显示尺寸标注。
2.自动标注：选择“标注”工具栏中的“自动标注”命令，然后在图纸上选择需要标注的对象，CAD软件会根据对象的属性和设置的尺寸样式自动添加标注。
四、标注层设置在CAD软件中，可以通过设置标注对象的图层来控制标注的显示和隐藏。
具体步骤如下：1.打开CAD软件并新建一个绘图文件。
2.在绘图界面的右下角找到“图层”工具栏，并点击打开“图层管理器”对话框。
3.在“图层管理器”对话框中创建一个新的标注图层，并设置其颜色、线型等属性。
4.选择需要标注的对象，然后将其移动到标注图层上。
5.根据需要调整图层的显示和隐藏状态，以控制标注的显示效果。
cad中的标注样式怎么设置
cad中的标注样式怎么设置篇一：cad标注样式的设置 CAD标注样式的设置 CAD画图可能很多人都会，但是标注确实是一个大问题，通过阅读了CAD绘图的资料，对标注样式的设置做一个小小的总结，希望能为其他人提供一些帮助。
为了满足灵活标注尺寸的需要，我们要创建多个标注尺寸。
设置标注样式要新建四个样式：机械标注样式（主要的样式）、径向标注补充样式、线性直径标注样式、隐藏标注样式。
第一，创建机械标注样式。
1. 在“标注样式管理器”中，单击“新建”按钮。
2. 在“新样式名”文本框中输入“机械标注样式”，单击”确定” 3.“直线”选项卡的设置为? “线性间距”文本框：输入“12” ? “超出尺寸线”文本框：输入“3” ? “起点偏移”文本框：输入“0” 4.“箭头”选项卡设置为? “箭头大小”文本框：输入“4” 5.“文字”选项卡设置为? “文字样式”下拉列表框：选择“字母与数字样式”。
如果没有的话就自己设置一个“字母与数字标注样式”。
? “尺寸偏移”文本框：输入“1” ? “文字对齐”选项区：选中“ISO 标准” 6.“主单位”选项卡设置为? “精度”下拉列表框：选择“0.0”? “小数分隔符”下拉框：选择“‘.’”。
7.单击“确定” 第二、“机械标准样式”适用于一般线性标注和径向标注，但当标注的线性尺寸较小时尺寸文字也将象径向尺寸一样标注在一条水平线上，这样就需要修改。
1. 在“标注样式管理器”中，选中“机械标注样式”，单击“新建”。
2. 弹出的对话框中的“用于”下拉列表框：选中“线性标注”，单击“继续”。
3. 弹出“新建标注样式”对话框：4. “文字”选项卡设置为：? “文字对齐”选项区：选中“与尺寸线对齐” 5.单击“确定” （这样就在“机械标注样式”中增加了适用于“线性”的标注样式） 6.在“标注样式管理器”中，选中“机械标注样式”，单击“新建”。
（国家标准规定角度标注文字应水平书写，即可以在尺寸线外侧，也可以在尺寸线中断处，但为和线性标注尺寸统一，角度标注文字一般设置在尺寸线外部。
CAD中尺寸标注和标尺的设置
CAD中尺寸标注和标尺的设置在使用CAD软件进行设计和绘图时，尺寸标注和标尺是非常重要的工具。
它们可以帮助我们准确地标注和度量图纸上的各个元素及其尺寸。
本文将介绍CAD中如何设置尺寸标注和标尺，以及相关的使用技巧。
首先，我们来看看在CAD中如何设置尺寸标注。
首先，选择“标注”工具栏上的“尺寸标注”命令。
然后在图纸上选择一个需要标注尺寸的元素，CAD将自动生成一个尺寸标注线和文字。
我们可以通过移动、旋转和编辑工具来调整尺寸标注的位置和方向。
此外，我们还可以在命令行中输入特定的数值来设定尺寸标注的精确尺寸。
在设置尺寸标注时，我们可以选择不同的标注样式和尺寸单位。
CAD提供了多种标注样式，如水平线标注、垂直线标注、对齐标注等，可以根据需要选择合适的样式。
此外，CAD还支持英制和公制两种尺寸单位，可以根据不同的工程要求进行选择和转换。
在绘制图纸时，有时我们需要使用标尺来辅助测量和绘制。
CAD中的标尺可以在绘图界面上显示水平和垂直的刻度线，以帮助我们准确地定位和测量图纸上的元素。
要设置标尺，我们可以选择“视图”菜单中的“标尺”选项，然后在弹出的对话框中设置标尺的显示和刻度单位。
除了设置标尺的显示外，CAD还提供了一些有用的标尺技巧。
例如，我们可以使用标尺右键菜单上的“锁定”选项来固定标尺的位置，以防止在绘图过程中意外移动或隐藏。
我们还可以通过调整标尺上的刻度密度来控制显示的精度，以适应不同的绘图需求。
尺寸标注和标尺是CAD软件中非常常用的工具，能够帮助我们实现精确度和可读性。
合理设置和运用这些工具可以提高我们绘图的效率和准确性。
希望本文介绍的CAD中尺寸标注和标尺的设置方法和使用技巧能对你有所帮助。
请记住，不断的实践和尝试才能够掌握这些工具的使用技巧，希望你能够在日常的工程设计中善用它们。
CAD尺寸标注样式怎么设置详细图文
CAD尺寸标注样式怎么设置详细图文
尺寸标注是CAD制图当中的重要组成部分，也是直接影响图纸整体美观度的重要因素，因此，如果要想图纸显得更加美观、工整的话，学好尺寸标注是非常关键的。
以下是店铺为您带来的关于CAD尺寸标注样式设置详细图文教程，希望对您有所帮助。
CAD尺寸标注样式设置详细图文教程
一般情况下，默认的尺寸标注是很小的，都是需要我们自己去调整到适合图形的参数，其实尺寸标注也就是那么几处地方，通常情况下主要设置好直线、符号和剪头、文字、主单位四个元素就行了。
1、使用快捷键“D”打开尺寸标注样式管理器窗口，点击修改按钮
2、进入到修改标注样式窗口，逐次对直线、符号和剪头、文字、主单位设置即可。
直线主要设置参数：
符号和剪头主要设置参数：
文字主要设置参数：
主单位主要设置参数：
如果说一个图纸当中需要标注不同的标注样式，大家可以新建一个标注样式，设置成自己喜欢的标注格式，然后再对进行需要标注成这个样式的标注归类到新建的样式下，然后选择置为当前即可。
CAD中的尺寸标注和标注样式设置指南
CAD中的尺寸标注和标注样式设置指南在CAD软件中，尺寸标注是非常重要的一项功能，它帮助我们准确地测量和描述物体的尺寸。
正确使用尺寸标注功能可以使我们的CAD图纸更清晰、易读，提高工作效率。
本文将介绍CAD中的尺寸标注以及标注样式的设置指南。
一. 尺寸标注的基本操作1. 创建尺寸标注：在CAD软件中，一般有多种创建尺寸标注的方法。
可以通过选择标注类型(如直径、半径、线段长度等)来创建标注，也可以直接输入标注的数值来创建。
2. 改变尺寸标注的样式：尺寸标注不仅仅是数字，它还包括箭头、线段等图形元素。
我们可以通过改变箭头大小、线段样式等来调整标注的外观。
3. 移动和调整尺寸标注位置：在创建标注后，我们可以随时移动标注的位置，并调整其与物体之间的关系，确保标注的准确性和可读性。
二. 标注样式设置指南在CAD软件中，我们可以根据自己的需求设置标注样式，以满足不同的设计要求。
以下是一些常见的标注样式设置指南：1. 尺寸线和标注线的样式：尺寸线是连接标注和物体的线段，标注线是连接标注和尺寸线的线段。
我们可以自定义这些线段的颜色、线型、线宽等属性，以满足不同的设计需求。
2. 标注文字的样式：标注文字应该清晰可读，我们可以设置文字的字体、字号、颜色等属性。
此外，还可以设置文字的对齐方式，以使标注整齐、美观。
3. 尺寸标注的单位：在CAD软件中，我们可以选择标注的单位，如毫米、厘米、英尺等。
如果需要，还可以设置小数位数和转换单位。
4. 尺寸标注的精度：CAD软件可以根据需要设置标注的精确度。
如果我们需要更精确的标注，可以增加小数位数；如果我们只需要近似的标注，可以减少小数位数。
5. 标注的显示和打印：在设计过程中，我们可以选择哪些标注显示在图纸上，以减少混淆。
在打印图纸时，我们可以选择是否打印标注，以节省纸张和墨盒。
三. 尺寸标注和标注样式设置的技巧1. 创建标注前，应先仔细观察物体，确定需要标注的尺寸类型和位置。
CAD尺寸标注样式设置技巧
CAD尺寸标注样式设置技巧CAD尺寸标注是绘图过程中非常重要的一部分，它能够准确地表示出构件的尺寸信息，对于后续的加工和制造具有重要意义。
在CAD绘图软件中，我们可以根据实际需要对尺寸标注样式进行灵活的设置。
下面是一些CAD尺寸标注样式设置的技巧。
1.选择适当的标注尺寸：标注尺寸的大小应该与绘图比例一致，过大或过小都会影响阅读和理解。
一般来说，对于大型构件，标注尺寸可以适当放大，对于小型构件，标注尺寸可以适当缩小。
2.设置标注箭头样式：标注箭头是标注中非常重要的一个部分，它能够指示尺寸的方向。
在CAD软件中，我们可以选择不同样式的箭头，包括实心箭头、空心箭头、直线箭头等。
根据绘图要求，选择适当的箭头样式。
3.标注长度符号的设置：标注长度是绘图中的一项重要内容，长度符号的设置直接影响到尺寸的表示准确性。
常见的长度符号包括“mm”、“cm”、“m”等，根据实际需要进行设置。
4.标注精度的设置：标注精度是指尺寸标注中保留的有效数字个数，它直接影响到尺寸的准确性和一致性。
标注精度应根据绘图要求进行设置，一般情况下，普通构件的标注精度可取小数点后两位，精密构件的标注精度可取小数点后三位或更高。
5.标注线的设置：标注线是将标注文字与被标注对象连接起来的线，它起到了承载标注信息的作用。
在CAD软件中，我们可以设置标注线的颜色、线型、线宽等属性，根据实际需要进行设置。
6.标注文字的设置：标注文字是尺寸标注的核心内容，它直接表示了构件的尺寸信息。
在CAD软件中，我们可以设置标注文字的字体、大小、颜色等属性，根据实际需要进行设置。
同时，注意标注文字的位置，要求文字清晰可读，不与其他标注冲突。
7.标注线与对象的关系设置：标注线与被标注对象的关系是标注的一个重要方面。
常见的关系有平行关系、水平关系、垂直关系等，根据被标注对象的形状和位置，选择合适的关系，使得标注清晰、易读。
8.标注线的交叉处理：在复杂的构件中，标注线之间可能会出现交叉的情况，为了保证标注清晰可读，需要进行交叉处理。
2023cad的标注样式
2023cad的标注样式
在2023版本的CAD中，标注样式设置的方法与之前版本的基本相同。
以下是一些建议的步骤来设置标注样式：
1. 打开CAD软件，找到“格式”菜单或使用快捷键“dimsty”打开标注样式管理器。
2. 在标注样式管理器中，选择当前使用的标注样式，然后点击“修改”以进行修改。
3. 进入“修改标注”对话框，主要调整以下几个参数：
-箭头大小：根据图形的大小来调整，可以点击“符号和箭头”这一栏，将箭头修改为适当的大小。
-文字大小：根据图形的大小来调整，可以点击“文字”这一栏，将文字修改为适当的大小。
建议让文字大小大于箭头大小。
-主单位：点击“主单位”这一栏，根据需要调整精度。
例如，将精度调整为0。
4. 调整完毕后，点击右下角的“确定”按钮，返回标注样式管理器。
5. 在标注样式管理器中，将修改后的样式设置为当前样式。
点击“置为当前”按钮，然后关闭标注样式管理器。
6. 此时，图纸上的尺寸标注应该已经更新为新的样式。
如果仍然不显示，可以尝试重启CAD软件。
需要注意的是，不同版本的CAD软件可能存在一些差异，请根据实际情况进行调整。
以上方法适用于大部分情况，但如果问题仍然存在，建议查阅相关教程或联系CAD技术支持寻求帮助。
CAD中常见的尺寸和标注样式设置
CAD中常见的尺寸和标注样式设置CAD软件是一种广泛应用于工程设计、建筑设计和制图等领域的电脑辅助设计软件。
在CAD软件中，尺寸和标注是非常重要的部分，用于规范和精确描述设计中的图形和尺寸。
本文将介绍CAD中常见的尺寸和标注样式设置。
1. 尺寸样式设置：在CAD中，尺寸样式设置包括尺寸线样式、箭头样式、文本样式、尺寸标记样式等。
首先，我们可以在绘图设置中选择尺寸样式。
一般来说，有一些默认的尺寸样式供我们选择，还可以根据需要自定义新的尺寸样式。
2. 尺寸线样式设置：我们可以通过修改尺寸线样式来改变尺寸线的外观。
在CAD中，尺寸线样式可以选择实线、虚线、点线等不同样式。
此外，我们还可以设置尺寸线的颜色和粗细。
3. 箭头样式设置：箭头样式是指在尺寸起点和终点处的箭头形状。
在CAD中，我们可以选择不同形状的箭头，如实心箭头、空心箭头、带有点的箭头等。
此外，箭头的大小也可以进行调整。
4. 文本样式设置：在CAD中，我们可以设置尺寸标注的文本样式，包括字体、大小、颜色等。
通过选择合适的文本样式，可以使尺寸标注更加清晰和易读。
5. 尺寸标记样式设置：在CAD中，尺寸标记样式是指尺寸值和文本标注的位置、对齐方式、间距等。
我们可以选择尺寸标记放置的位置，如水平、垂直、倾斜等。
此外，在标注多个尺寸时，我们还可以设置它们之间的间距，使标注更加整齐。
6. 尺寸样式表设置：在CAD中，使用尺寸样式表可以实现批量设置尺寸样式。
尺寸样式表可以保存不同的尺寸样式，方便在不同的图纸中应用。
我们可以根据需要创建新的尺寸样式表，并根据实际情况进行设置和调整。
在CAD中，尺寸和标注样式的设置可以帮助我们更好地展示设计图纸，确保尺寸的准确度和一致性。
通过合理设置尺寸和标注样式，可以提高图纸的可读性和表达能力。
总结起来，CAD中常见的尺寸和标注样式设置包括尺寸样式、尺寸线样式、箭头样式、文本样式、尺寸标记样式和尺寸样式表的设置。
合理设置这些样式可以使图纸更加清晰和易读，提高设计的精确性。
CAD中的尺寸标注和标注样式设置方法
CAD中的尺寸标注和标注样式设置方法CAD是一款广泛应用于工程设计和制图的软件。
在CAD中，尺寸标注是非常重要的一个功能，它可以帮助我们正确地表示和测量设计图纸中的尺寸信息。
本文将介绍CAD中的尺寸标注功能以及如何设置标注样式。
尺寸标注在CAD中有两种常见的形式，即线性标注和径向标注。
线性标注用于表示直线或平面上的长度，而径向标注则用于表示圆形或曲线上的半径、直径和圆心角等信息。
在进行尺寸标注之前，我们需要先选择绘图工具栏中的“标注”命令。
在弹出的标注菜单中，可以看到各种不同的标注选项，包括线性标注、半径标注、直径标注等。
我们可以根据实际需要选择适合的标注类型。
假设我们需要进行一条直线的长度标注。
首先，在CAD中绘制一条直线，然后选择“线性标注”命令。
接下来，在CAD绘图界面中选择直线的起点和终点，CAD会自动在图纸中添加一个标注，并显示直线的长度。
对于线性标注，我们还可以通过设置标注样式来改变标注的外观。
在CAD中，可以调整标注文字的字体、大小、颜色以及标注线的样式和形状等。
要进行标注样式设置，只需要选中标注，然后右键点击，选择“属性”选项。
在标注属性窗口中，我们可以看到各种不同的标注样式设置选项。
例如，我们可以通过修改标注样式来改变标注线的颜色和线型。
还可以调整标注文字的字体大小和对齐方式。
此外，CAD还提供了一些高级的标注样式设置选项，例如添加背景填充、设置多行标注等。
除了线性标注外，CAD还提供了其他常见的尺寸标注类型。
例如，要进行圆形的直径标注，只需要选择“直径标注”命令，并在CAD绘图界面中选择圆的直径。
CAD会自动添加直径标注，并在图纸中显示圆的直径信息。
总之，CAD中的尺寸标注功能可以帮助我们正确地表示和测量设计图纸中的尺寸信息。
通过选择适当的标注类型和设置标注样式，我们可以根据实际需要创建清晰易读的尺寸标注。
希望本文对你在CAD软件的使用过程中有所帮助。
如何在CAD中创建标注和尺寸样式
如何在CAD中创建标注和尺寸样式CAD（计算机辅助设计）是一种广泛应用于工程设计和制图领域的软件工具。
在CAD软件中，标注和尺寸样式起着重要的作用，可以帮助我们准确地表达设计意图，以便于工程师、技术人员等相关人员理解和实施设计。
本文将介绍如何在CAD中创建标注和尺寸样式。
首先，我们需要在CAD中打开需要进行标注和尺寸的图纸。
在CAD软件中，标注和尺寸通常位于绘图选项卡的“标注”或“注释”工具栏中。
一般来说，标注包括线性标注、角度标注、半径标注等。
我们可以通过以下步骤创建线性标注样式：1. 选择“标注”或“注释”工具栏中的“线性标注”工具。
2. 在CAD中选择需要进行线性标注的线段或尺寸。
3. 指定标注的位置和方向，即将标注放置在线段的起点、中点、终点等位置。
4. 在弹出的对话框中，选择线性标注的样式，如标注的线颜色、字体、文字高度等。
5. 点击“确定”按钮，线性标注样式就被创建成功了。
类似地，创建其他类型的标注样式，如角度标注和半径标注，也是类似的步骤。
只需选择相应的标注工具，选择需要进行标注的对象，指定标注的位置和方向，并设置标注样式。
除了标注样式，尺寸样式也是CAD中非常重要的一部分。
尺寸样式用于表示图纸中的尺寸，包括长度、直径、半径等。
对于尺寸样式，可以按照以下步骤进行创建：1. 选择“标注”或“注释”工具栏中的“尺寸”工具。
2. 在CAD中选择需要进行尺寸的对象，如线段、圆等。
3. 指定尺寸的位置和方向，即将尺寸放置在对象的起点、终点、中点等位置。
4. 在弹出的对话框中，选择尺寸样式，如尺寸的线颜色、字体、文字高度等。
5. 点击“确定”按钮，尺寸样式就被创建成功了。
需要注意的是，在创建标注和尺寸样式时，我们可以根据具体需求对样式进行进一步的修改和调整。
CAD软件通常提供了丰富的选项和设置，可以满足不同的设计要求。
总结起来，创建标注和尺寸样式是CAD软件中非常基础和重要的技巧。
通过合理使用标注和尺寸样式，我们可以准确地表达设计意图，提高设计的可理解性和可实施性。
CAD2024中的尺寸标注设置详解教程文件
CAD2024中的尺寸标注设置详解教程文件一、概述尺寸标注是CAD中非常重要的一个功能，它能够准确地描述绘图的尺寸和大小，方便设计师和使用者进行测量和计算。
本教程将详细介绍CAD2024中尺寸标注的设置方法，帮助大家更好地使用这个功能。
二、插入尺寸标注在CAD2024中插入尺寸标注有多种方法，下面以直线尺寸标注为例进行说明：2.在绘图区域内选择两条直线，点击确定。
3.在弹出的对话框中选择尺寸样式和单位，并设置其他相关参数，点击确定。
三、修改尺寸标注属性在CAD2024中，可以对插入的尺寸标注进行属性修改，以满足不同的需求。
具体步骤如下：1.选中需要修改属性的尺寸标注，右键点击选择"属性"。
2.在弹出的对话框中可以修改尺寸线、箭头、尺寸文字、标注线等属性，例如颜色、线型、文字高度等。
3.修改完成后点击确定即可应用修改。
四、设置尺寸标注样式2.在弹出的对话框中可以选择不同的尺寸样式，预览效果，并可以进行修改。
3.选择合适的样式后点击确定即可应用。
五、设置尺寸标注单位2.在弹出的对话框中选择所需的尺寸样式。
4.在弹出的对话框中可以修改单位的名称、精度等参数。
5.修改完成后点击确定即可应用。
六、设置尺寸标注的标注线位置1.选中需要设置标注线位置的尺寸标注，右键点击选择"属性"。
2.在尺寸标注的属性对话框中选择"标注线位置"。
3.在弹出的下拉选项中可以选择不同的标注线位置，例如"中心"、"上侧"、"下侧"等。
4.选择合适的标注线位置后点击确定即可应用。
七、总结通过本教程的学习，我们了解了CAD2024中尺寸标注设置的方法和技巧。
尺寸标注是绘图过程中重要的一步，准确和清晰的尺寸标注能够为设计和使用者提供便利。
希望大家能够运用好这个功能，在绘图中更加高效和精确。
如何在CAD中进行尺寸标注操作
如何在CAD中进行尺寸标注操作CAD是一种广泛应用于工程设计和建模的电脑辅助设计软件。
在CAD软件中，尺寸标注是一个重要的操作步骤，能有效地表达设计图纸的各个尺寸信息。
本文将介绍如何在CAD中进行尺寸标注操作。
1. 打开CAD软件并加载设计文件。
在CAD菜单栏中选择“打开”，浏览并选择所需文件，并点击“打开”按钮。
2. 确定标注的尺寸单位。
在CAD软件中，我们可以使用不同的尺寸单位，例如英寸、毫米、厘米等。
在CAD菜单栏中选择“格式”，然后选择“单位”，在弹出的对话框中选择所需的尺寸单位。
3. 进行尺寸标注。
在CAD软件中，我们可以使用多种方式进行尺寸标注，下面是其中的两种常用方法：a. 使用“标注”工具栏。
在CAD软件的工具栏中，找到“标注”工具栏并点击打开。
在“标注”工具栏中，可以找到各种尺寸标注选项，例如水平尺寸、垂直尺寸、半径尺寸等。
选择需要使用的尺寸标注类型，然后选择需要标注的对象，如线段、圆弧等。
根据需要在设计图纸上进行尺寸标注。
b. 使用命令行输入。
在CAD软件的命令行中输入“DIM”，然后按下回车键。
在弹出的对话框中，选择需要使用的尺寸标注类型，然后选择需要标注的对象。
按照命令行提示完成尺寸标注的操作。
4. 设置尺寸标注的样式。
在CAD软件中，我们可以根据需要设置尺寸标注的样式，例如文字的字体、大小、颜色等。
在CAD菜单栏中选择“格式”，然后选择“字体”，在弹出的对话框中进行相应的设置。
5. 编辑和调整尺寸标注。
在CAD软件中，我们可以对已标注的尺寸进行编辑和调整，以适应设计需求的变化。
选中需要编辑的尺寸标注，右键点击并选择“编辑”选项。
根据需要在弹出的对话框中进行相应的修改和调整。
尺寸标注在CAD软件中起到了非常重要的作用，它能够清晰地表达设计图纸的各种尺寸信息，从而指导工程师和制造商进行准确的生产和制造。
通过以上的操作步骤，我们可以在CAD中轻松地进行尺寸标注，提高设计效率和准确性。
如何在CAD中进行尺寸标注和标注样式的自定义
如何在CAD中进行尺寸标注和标注样式的自定义CAD是一种广泛应用于工程设计的计算机辅助绘图软件。
在CAD 中，尺寸标注是非常重要的，它可以帮助工程师和设计师准确测量和记录各种元素的尺寸。
不仅如此，CAD还提供了自定义标注样式的功能，使用户可以根据自己的需要定制标注样式。
下面将介绍如何在CAD中进行尺寸标注和标注样式的自定义。
首先，在CAD中进行尺寸标注，需要使用"DIM"命令。
可以通过在命令行中输入"DIM"或点击CAD界面上的"标注"工具栏按钮来启动这个命令。
启动"DIM"命令后，鼠标会变成一个加号的形状，这时可以选择需要标注尺寸的对象或者指定两个点进行标注。
选择对象的方法是点击或拖动鼠标来框选所需对象。
选择两个点的方法是点击目标对象的起点和终点。
完成选择后，CAD会自动创建尺寸标注。
在CAD中进行尺寸标注时，可以根据需要选择不同的标注样式。
CAD提供了许多默认的标注样式，如"标记"、"线性"、"径向"等等。
可以在标注命令的选项中选择需要的标注样式，也可以使用"样式"命令来管理和编辑标注样式。
要自定义标注样式，可以通过以下步骤操作：1. 启动"样式"命令，它可以通过在命令行中输入"STYLE"或点击CAD界面上的"样式"工具栏按钮来启动。
2. 在弹出的"样式管理器"对话框中，可以看到所有的标注样式。
选择需要修改或创建新样式的样式。
3. 点击"修改"按钮编辑选中样式的属性。
可以修改标注文字、线条、箭头、尺寸线等属性。
可以选择不同的字体、线型、文字高度、箭头大小等等。
通过修改这些属性可以实现不同的标注样式。
4. 点击"应用"按钮来应用修改后的样式，然后点击"关闭"按钮退出"样式管理器"对话框。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文字样式的设置：AutoCAD中应优先考虑*.shx即AutoCAD的专用字体（SHX字体），少使用Windows 下的TrueType字体（TTF字体）。
下图是符合国标的文字样式。
图1CAD设计
尺寸样式的设置：第一步设置公共参数，第二步分别设置各子样式的参数。
(askcad第一步：设置公共参数（1~5）(_6N9新建gb样式，在“直线和箭头”卡片上设置尺寸线、尺寸界线等参数如图。
图中起点偏移量为建筑图的标准，如果是机械图，可以按默认值不变。
图2 2 选择尺寸文字样式
图3
考虑标注比例因子比例因子DIMSCALE取比例的倒数，如出图比例为1：50，DIMSCALE=50；如出图比例为1：100，DIMSCALE=100……，这是在模型空间出图的情况。
如果利用布局，则选择“按布局（图纸空间）缩放标注”，不必指定DIMSCALE的值。
图4 单位可以是缺省值
公共参数设置完毕，点击“确定”，返回上一级对话框，看到新建的gb样式。
第二步：分别设置各子样式（6~14）：线性标注、直径标注、半径标注、角度标注6，设置线性尺性标子样式
紧接5继续“新建”，在“用于”下选择“线性标注”。
图7(),为工程师增加动力7，点击“继续”，为线性标注设置参数。
对于建筑图，只需修改箭头为建筑标记，同时将箭头大小的值改小一些。
此处的值为斜线的水平投影长度，国标要求斜线长2~3mm。
其他所有参数均按公共参数设置，如果为机械图，箭头及其大小也不必改。
图8为工程师增加动力8，点击确定，看到gb样式下的线性标注子样式。
9，设置直径标注子样式。
紧接8继续“新建”，在“用于”下选择“直径标注”，点击“继续”，为直径标注设置参数。
先将文字对齐方式选为“ISO标准”，这样可以使直径尺寸成水平标注（这只是一种习惯）。
图10
10，对直径标注的文字及箭头位置作调整。
11，点击“确定”完成gb样式下的直径标注子样式。
图1212，半径标注子样式与直径标注的设置完全相同。
注：即使是建筑图，其直径、半径、角度尺寸仍用箭头。
半径标注子样式与直径标注的设置完全相同。
图13, 设置角度标注子样式。
为工程师增加动力角度标注国标要求文字水平注写。
图14为工程师增加动力符合国标的尺寸标主样式设置完毕，将gb样式置为当前样式即大功告成。
是不是有些麻烦，没关系，将设置好的样式保存与自己的样图中。
CAD。
