彩钢板隔墙及屋面的施工工艺

合集下载

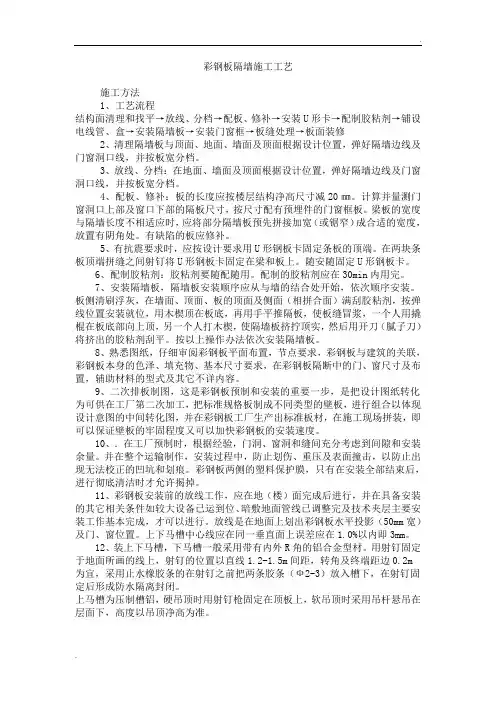

彩钢板隔墙施工工艺

彩钢板隔墙施工工艺

彩钢板隔墙施工工艺施工方法1、工艺流程结构面清理和找平→放线、分档→配板、修补→安装U形卡→配制胶粘剂→铺设电线管、盒→安装隔墙板→安装门窗框→板缝处理→板面装修2、清理隔墙板与顶面、地面、墙面及顶面根据设计位置,弹好隔墙边线及门窗洞口线,并按板宽分档。

3、放线、分档:在地面、墙面及顶面根据设计位置,弹好隔墙边线及门窗洞口线,并按板宽分档。

4、配板、修补:板的长度应按楼层结构净高尺寸减20㎜。

计算并量测门窗洞口上部及窗口下部的隔板尺寸,按尺寸配有预埋件的门窗框板。

梁板的宽度与隔墙长度不相适应时,应将部分隔墙板预先拼接加宽(或锯窄)成合适的宽度,放置有阴角处。

有缺陷的板应修补。

5、有抗震要求时,应按设计要求用U形钢板卡固定条板的顶端。

在两块条板顶端拼缝之间射钉将U形钢板卡固定在梁和板上。

随安随固定U形钢板卡。

6、配制胶粘剂:胶粘剂要随配随用。

配制的胶粘剂应在30min内用完。

7、安装隔墙板,隔墙板安装顺序应从与墙的结合处开始,依次顺序安装。

板侧清刷浮灰,在墙面、顶面、板的顶面及侧面(相拼合面)满刮胶粘剂,按弹线位置安装就位,用木楔顶在板底,再用手平推隔板,使板缝冒浆,一个人用撬棍在板底部向上顶,另一个人打木楔,使隔墙板挤拧顶实,然后用开刀(腻子刀)将挤出的胶粘剂刮平。

按以上操作办法依次安装隔墙板。

8、熟悉图纸,仔细审阅彩钢板平面布置,节点要求,彩钢板与建筑的关联,彩钢板本身的色泽、填充物、基本尺寸要求,在彩钢板隔断中的门、窗尺寸及布置,辅助材料的型式及其它不详内容。

9、二次排板制图,这是彩钢板预制和安装的重要一步,是把设计图纸转化为可供在工厂第二次加工,把标准规格板制成不同类型的壁板,进行组合以体现设计意图的中间转化图,并在彩钢板工厂生产出标准板材,在施工现场拼装,即可以保证壁板的牢固程度又可以加快彩钢板的安装速度。

10、.在工厂预制时,根据经验,门洞、窗洞和缝间充分考虑到间隙和安装余量。

并在整个运输制作,安装过程中,防止划伤、重压及表面撞击,以防止出现无法校正的凹坑和划痕。

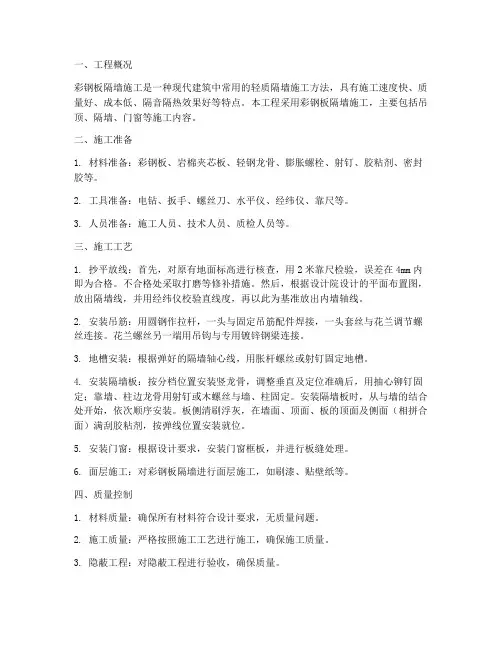

专业彩钢板隔墙工程施工

专业彩钢板隔墙工程施工

一、工程概况彩钢板隔墙施工是一种现代建筑中常用的轻质隔墙施工方法,具有施工速度快、质量好、成本低、隔音隔热效果好等特点。

本工程采用彩钢板隔墙施工,主要包括吊顶、隔墙、门窗等施工内容。

二、施工准备1. 材料准备:彩钢板、岩棉夹芯板、轻钢龙骨、膨胀螺栓、射钉、胶粘剂、密封胶等。

2. 工具准备:电钻、扳手、螺丝刀、水平仪、经纬仪、靠尺等。

3. 人员准备:施工人员、技术人员、质检人员等。

三、施工工艺1. 抄平放线:首先,对原有地面标高进行核查,用2米靠尺检验,误差在4mm内即为合格。

不合格处采取打磨等修补措施。

然后,根据设计院设计的平面布置图,放出隔墙线,并用经纬仪校验直线度,再以此为基准放出内墙轴线。

2. 安装吊筋:用圆钢作拉杆,一头与固定吊筋配件焊接,一头套丝与花兰调节螺丝连接。

花兰螺丝另一端用吊钩与专用镀锌钢梁连接。

3. 地槽安装:根据弹好的隔墙轴心线,用胀杆螺丝或射钉固定地槽。

4. 安装隔墙板:按分档位置安装竖龙骨,调整垂直及定位准确后,用抽心铆钉固定;靠墙、柱边龙骨用射钉或木螺丝与墙、柱固定。

安装隔墙板时,从与墙的结合处开始,依次顺序安装。

板侧清刷浮灰,在墙面、顶面、板的顶面及侧面(相拼合面)满刮胶粘剂,按弹线位置安装就位。

5. 安装门窗:根据设计要求,安装门窗框板,并进行板缝处理。

6. 面层施工:对彩钢板隔墙进行面层施工,如刷漆、贴壁纸等。

四、质量控制1. 材料质量:确保所有材料符合设计要求,无质量问题。

2. 施工质量:严格按照施工工艺进行施工,确保施工质量。

3. 隐蔽工程:对隐蔽工程进行验收,确保质量。

4. 验收标准:按照国家相关标准进行验收,确保工程质量。

五、安全文明施工1. 施工现场设置安全警示标志,确保施工安全。

2. 施工人员佩戴安全帽、手套等防护用品。

3. 施工现场保持整洁,文明施工。

4. 遵守国家相关法律法规,确保施工顺利进行。

总之,专业彩钢板隔墙工程施工是一项重要的建筑工程。

通过严格的施工准备、规范的施工工艺、严格的质量控制和安全文明施工,确保工程质量,为我国建筑事业贡献力量。

彩钢板屋面和墙面施工方法

彩钢板屋面和墙面施工方法

一、施工测量放线由于彩板屋面和墙面板是预制装配结构,故安装前的放线工作对后期安装质量起到保证作用,不可忽视。

1、安装放线前对安装面上的以有建筑成品进行测量,对达不到要求的部分提出修改。

对施工偏差做出记录,并针对偏差提出相应的安装措施。

2、根据排版设计确定排版起始线的位置。

屋面施工中,先在檩条上表出起点,即沿跨度方向的每个檩条上标出排版起始点,各点的连线应与建筑物的纵轴线相垂直,而后在板的宽度方向每隔几块板继续标注一次,以限制和检查板的宽度安装偏差积累。

同样墙面板安装也用类似的方法放线,除此之外还应标定支撑面的垂直度,以保证形成墙面的垂直平面。

屋面板及墙面板安装完毕后应对配件的安装作二次放线,以保证檐口线、屋脊线、窗口门口和转角等的水平直度和垂直度。

二、彩板的加工工程所用屋面板为WS—820型双层夹心彩色钢板,复合板厚度为70mm,基材厚0.5mm。

1、单层压型板的加工①设备准备②加工文件的准备③堆放场地的准备④彩色钢板原材料的准备2、加工注意事项①压型设备的选择宜首选先成型后剪切的设备,以减少压型板的首末端喇叭口的现象,保证安装时不出现压型板边锯齿口排列现象。

②将彩色钢板卷装入开卷架时要用专用工具,保证不损坏钢卷外圈和内圈不被损坏,开卷机与压型机辊道的中心线相垂直。

③打开钢卷时测量钢卷的实际宽度,将钢卷宽度的正负偏差合理的分配到压板机的边部。

④彩色钢板压型过程中要随时检查加工产品的质量,当发现彩板有漏涂、粘连、污染等情况时,及时处理,以避免造成损失。

当出现有质量问题时,应停止加工,并对彩板的质量原因进行追究。

⑤加工中应先加工长尺板,后加工短尺板,同一长度一次顺序压完,在压长板的过程中,当局部出现质量问题时,切除缺陷部分,余下的板切成需要的短板。

⑥从落料辊架上抬下压型板时应从板的两侧抬起,长板由4人、6人搬运。

⑦加工完的压型板要放在垫木上,垫木上铺上一层胶皮一类的衬垫,以保护第一块板不受损失。

垫木间距视板型和堆放的块数决定,可由1.5m到3m,垫木间要保持一定的斜度,以便排除下雨时产生的积水。

彩钢板隔墙施工工艺

彩钢板隔墙施工工艺

彩钢板隔墙施工工艺施工方法1、工艺流程结构面清理和找平→放线、分档→配板、修补→安装U形卡→配制胶粘剂→铺设电线管、盒→安装隔墙板→安装门窗框→板缝处理→板面装修2、清理隔墙板与顶面、地面、墙面及顶面根据设计位置,弹好隔墙边线及门窗洞口线,并按板宽分档。

3、放线、分档:在地面、墙面及顶面根据设计位置,弹好隔墙边线及门窗洞口线,并按板宽分档。

4、配板、修补:板的长度应按楼层结构净高尺寸减20㎜。

计算并量测门窗洞口上部及窗口下部的隔板尺寸,按尺寸配有预埋件的门窗框板。

梁板的宽度与隔墙长度不相适应时,应将部分隔墙板预先拼接加宽(或锯窄)成合适的宽度,放置有阴角处。

有缺陷的板应修补。

5、有抗震要求时,应按设计要求用U形钢板卡固定条板的顶端。

在两块条板顶端拼缝之间射钉将U形钢板卡固定在梁和板上。

随安随固定U形钢板卡。

6、配制胶粘剂:胶粘剂要随配随用。

配制的胶粘剂应在30min内用完。

7、安装隔墙板,隔墙板安装顺序应从与墙的结合处开始,依次顺序安装。

板侧清刷浮灰,在墙面、顶面、板的顶面及侧面(相拼合面)满刮胶粘剂,按弹线位置安装就位,用木楔顶在板底,再用手平推隔板,使板缝冒浆,一个人用撬棍在板底部向上顶,另一个人打木楔,使隔墙板挤拧顶实,然后用开刀(腻子刀)将挤出的胶粘剂刮平。

按以上操作办法依次安装隔墙板。

8、熟悉图纸,仔细审阅彩钢板平面布置,节点要求,彩钢板与建筑的关联,彩钢板本身的色泽、填充物、基本尺寸要求,在彩钢板隔断中的门、窗尺寸及布置,辅助材料的型式及其它不详内容。

9、二次排板制图,这是彩钢板预制和安装的重要一步,是把设计图纸转化为可供在工厂第二次加工,把标准规格板制成不同类型的壁板,进行组合以体现设计意图的中间转化图,并在彩钢板工厂生产出标准板材,在施工现场拼装,即可以保证壁板的牢固程度又可以加快彩钢板的安装速度。

10、.在工厂预制时,根据经验,门洞、窗洞和缝间充分考虑到间隙和安装余量。

并在整个运输制作,安装过程中,防止划伤、重压及表面撞击,以防止出现无法校正的凹坑和划痕。

彩钢板隔墙施工工艺

彩钢板隔墙施工工艺

彩钢板隔墙施工工艺施工方法1、工艺流程结构面清理和找平→放线、分档→配板、修补→安装U形卡→配制胶粘剂→铺设电线管、盒→安装隔墙板→安装门窗框→板缝处理→板面装修2、清理隔墙板与顶面、地面、墙面及顶面根据设计位置,弹好隔墙边线及门窗洞口线,并按板宽分档;3、放线、分档:在地面、墙面及顶面根据设计位置,弹好隔墙边线及门窗洞口线,并按板宽分档;4、配板、修补:板的长度应按楼层结构净高尺寸减20㎜;计算并量测门窗洞口上部及窗口下部的隔板尺寸,按尺寸配有预埋件的门窗框板;梁板的宽度与隔墙长度不相适应时,应将部分隔墙板预先拼接加宽或锯窄成合适的宽度,放置有阴角处;有缺陷的板应修补;5、有抗震要求时,应按设计要求用U形钢板卡固定条板的顶端;在两块条板顶端拼缝之间射钉将U形钢板卡固定在梁和板上;随安随固定U形钢板卡;6、配制胶粘剂:胶粘剂要随配随用;配制的胶粘剂应在30min内用完;7、安装隔墙板,隔墙板安装顺序应从与墙的结合处开始,依次顺序安装;板侧清刷浮灰,在墙面、顶面、板的顶面及侧面相拼合面满刮胶粘剂,按弹线位置安装就位,用木楔顶在板底,再用手平推隔板,使板缝冒浆,一个人用撬棍在板底部向上顶,另一个人打木楔,使隔墙板挤拧顶实,然后用开刀腻子刀将挤出的胶粘剂刮平;按以上操作办法依次安装隔墙板;8、熟悉图纸,仔细审阅彩钢板平面布置,节点要求,彩钢板与建筑的关联,彩钢板本身的色泽、填充物、基本尺寸要求,在彩钢板隔断中的门、窗尺寸及布置,辅助材料的型式及其它不详内容;9、二次排板制图,这是彩钢板预制和安装的重要一步,是把设计图纸转化为可供在工厂第二次加工,把标准规格板制成不同类型的壁板,进行组合以体现设计意图的中间转化图,并在彩钢板工厂生产出标准板材,在施工现场拼装,即可以保证壁板的牢固程度又可以加快彩钢板的安装速度;10、.在工厂预制时,根据经验,门洞、窗洞和缝间充分考虑到间隙和安装余量;并在整个运输制作,安装过程中,防止划伤、重压及表面撞击,以防止出现无法校正的凹坑和划痕;彩钢板两侧的塑料保护膜,只有在安装全部结束后,进行彻底清洁时才允许揭掉;11、彩钢板安装前的放线工作,应在地楼面完成后进行,并在具备安装的其它相关条件如较大设备已运到位、暗敷地面管线已调整完及技术夹层主要安装工作基本完成,才可以进行;放线是在地面上划出彩钢板水平投影50mm宽及门、窗位置;上下马槽中心线应在同一垂直面上误差应在%以内即3mm;12、装上下马槽,下马槽一般采用带有内外R角的铝合金型材;用射钉固定于地面所画的线上,射钉的位置以直线-1.5m间距,转角及终端距边0.2m为宜,采用止水橡胶条的在射钉之前把两条胶条Ф2-3放入槽下,在射钉固定后形成防水隔离封闭;上马槽为压制槽铝,硬吊顶时用射钉枪固定在顶板上,软吊顶时采用吊杆悬吊在层面下,高度以吊顶净高为准;13、细立壁板,按排版图装入预制好的组件,组件间以固定插件锁定相邻壁板;值得特别注意的是在组立壁板的同时配合好电气暗敷管线及箱盒;壁板应垂直,立缝要靠紧,缝隙越小越美观,立缝均匀;在操作时,仔细清理立缝上的保护膜暂时揭开,而千万不要揭除;清理槽内杂物及粘结的胶液凝固硬块;否则用再大的力也很难将立缝调整的均匀、密实;14、装吊顶板:顶板的重量支撑是通过固定在周边的立板及中间悬吊的T型铝;长边缝间通过固定插件固定和加固,短边通过T型铝和连板抽芯铆钉固定;吊平顶力求平整,板缝密实均匀、光洁、无痕、无伤;操作注意同立壁板;彩钢板包柱、包箱、装阴阳R角在净化区内的柱子用б=50彩钢板另包起来有利于节约材料和统一阴阳R角均为50;先在门窗洞口装入不锈钢的门窗框固定牢靠,装门注意开启方向,装窗玻璃;闭门器应调节好开启速度和力量,一般在关门时前半程速度快,后半程力矩小、速度慢,以减小关门撞击和噪音;15、密封硅胶:在净化区内,凡是有可能影响洁净度的下述缝隙,均应涂密封硅胶:彩钢板之间的拼接缝、R角与壁板、顶板的所有缝隙;①、空调风管、风口、高效过滤器与壁顶板间的缝隙;②、电气穿过壁板顶板的保护管槽与洞口边缘间的缝隙;③、所有开关插座灯具与彩钢板顶板面间的缝隙;④、所有工艺、给排水、保护管与洞口的间隙;⑤、玻璃与框间的缝隙;密封硅胶应在彩板安装基本就绪,卫生条件较好,经过彻底清扫除尘后,统一进行;否则硅胶缝易污染、发黑;硅胶打好后24小时内,不应有大量灰尘作业及用水冲洗地面等可能影响密封硅胶的固化及牢度;。

彩钢板隔墙施工工艺

彩钢板隔墙施工工艺

彩钢板隔墙施工工艺施工方法1、工艺流程结构面清理和找平→放线、分档→配板、修补→安装U形卡→配制胶粘剂→铺设电线管、盒→安装隔墙板→安装门窗框→板缝处理→板面装修2、清理隔墙板与顶面、地面、墙面及顶面根据设计位置,弹好隔墙边线及门窗洞口线,并按板宽分档。

3、放线、分档:在地面、墙面及顶面根据设计位置,弹好隔墙边线及门窗洞口线,并按板宽分档。

4、配板、修补:板的长度应按楼层结构净高尺寸减20㎜。

计算并量测门窗洞口上部及窗口下部的隔板尺寸,按尺寸配有预埋件的门窗框板。

梁板的宽度与隔墙长度不相适应时,应将部分隔墙板预先拼接加宽(或锯窄)成合适的宽度,放置有阴角处。

有缺陷的板应修补。

5、有抗震要求时,应按设计要求用U形钢板卡固定条板的顶端。

在两块条板顶端拼缝之间射钉将U形钢板卡固定在梁和板上。

随安随固定U形钢板卡。

6、配制胶粘剂:胶粘剂要随配随用。

配制的胶粘剂应在30min内用完。

7、安装隔墙板,隔墙板安装顺序应从与墙的结合处开始,依次顺序安装。

板侧清刷浮灰,在墙面、顶面、板的顶面及侧面(相拼合面)满刮胶粘剂,按弹线位置安装就位,用木楔顶在板底,再用手平推隔板,使板缝冒浆,一个人用撬棍在板底部向上顶,另一个人打木楔,使隔墙板挤拧顶实,然后用开刀(腻子刀)将挤出的胶粘剂刮平。

按以上操作办法依次安装隔墙板。

8、熟悉图纸,仔细审阅彩钢板平面布置,节点要求,彩钢板与建筑的关联,彩钢板本身的色泽、填充物、基本尺寸要求,在彩钢板隔断中的门、窗尺寸及布置,辅助材料的型式及其它不详内容。

9、二次排板制图,这是彩钢板预制和安装的重要一步,是把设计图纸转化为可供在工厂第二次加工,把标准规格板制成不同类型的壁板,进行组合以体现设计意图的中间转化图,并在彩钢板工厂生产出标准板材,在施工现场拼装,即可以保证壁板的牢固程度又可以加快彩钢板的安装速度。

10、.在工厂预制时,根据经验,门洞、窗洞和缝间充分考虑到间隙和安装余量。

并在整个运输制作,安装过程中,防止划伤、重压及表面撞击,以防止出现无法校正的凹坑和划痕。

墙面屋面彩钢板专项施工方案

墙面屋面彩钢板专项施工方案

墙面屋面彩钢板专项施工方案
一、施工前准备
在进行墙面屋面彩钢板施工前,需进行以下准备工作: 1. 确认设计图纸,包括墙面屋面的尺寸、连接方式等细节。

2. 准备所需材料和工具,如彩钢板、螺丝、密封胶等。

3. 进行现场清理和平整,确保施工场地无障碍。

二、墙面彩钢板施工
1. 墙体处理
1.检查墙面的平整度,如有不平整需进行修复。

2.定位墙面彩钢板的安装位置,标注固定点。

3.使用打孔机对墙体进行预先定位孔,确保安装准确。

4.将彩钢板固定在墙上,注意保持平整和垂直度。

5.使用密封胶对接缝进行填充,确保墙面防水防潮。

2. 辅助工作
1.安装辅助配件,如门窗框架、排水系统等。

2.针对特殊部位,进行定制加工和安装。

三、屋面彩钢板施工
1. 屋面结构
1.检查屋面结构的承重能力和平整度。

2.定位屋面彩钢板的安装位置,留意排水坡度。

3.根据设计要求,设置彩钢板固定点,确保安装牢固。

2. 彩钢板安装
1.从屋脊开始向下安装,逐片铺设。

2.在彩钢板边缘处进行搭接和固定,注意保持水平和排水坡度。

3.定期检查彩钢板的安装情况,确保牢固和整齐。

四、施工后工作
1.整理施工现场,清理多余材料和工具。

2.检查墙面屋面彩钢板的安装质量,如有问题及时修复。

3.制作完善的施工记录,包括施工过程、材料使用情况等信息。

以上是墙面屋面彩钢板专项施工方案的基本流程,施工过程中需按照设计要求和施工标准进行操作,确保施工质量和安全。

彩钢板隔墙施工准备及工艺流程

彩钢板隔墙施工准备及工艺流程

彩钢板隔墙施工准备及工艺流程
一、施工准备
1.确定施工计划:包括隔墙的位置、尺寸、型号等。

2.准备材料和工具:彩钢板、槽钢、角钢、螺栓、螺母、焊条、电焊机等。

3.安全检查:检查电焊机、焊条等设备是否正常,清除施工区域内的杂物和障碍物,保证施工现场的安全。

二、工艺流程
1.基底处理:彩钢板的施工基底可以是混凝土墙体或钢结构。

施工前要对基底进行处理,清除浮灰、油污等,并确保基底平整。

2.标线:根据设计要求,在施工基底上进行标线,确定彩钢板的位置和尺寸,用于指导后续的施工工作。

3.安装龙骨:用槽钢或角钢制作龙骨,根据标线的位置进行切割、焊接,并用螺栓或螺母将龙骨固定在施工基底上。

龙骨的间距根据彩钢板的厚度和尺寸进行确定。

4.安装彩钢板:将预先加工好的彩钢板放置在安装好的龙骨上,用螺钉固定。

彩钢板的连接部位要与龙骨连接处对齐,保证安装的牢固性和美观度。

施工时要注意保护彩钢板避免损坏。

5.焊接处理:对彩钢板的连接部位进行焊接处理,提高施工的牢固性和稳定性。

焊接时要注意操作规范,保证焊接质量。

三、施工注意事项
1.安全防护:施工时要佩戴好安全帽、手套、防护眼镜等安全防护装备,确保施工人员的人身安全。

2.环境保护:施工现场要做好垃圾分类、清理等工作,保证环境的整
洁和卫生。

3.施工质量:根据设计要求,严格执行施工工艺流程,保证施工质量,以提高彩钢板隔墙的实用性和耐用性。

4.施工进度:根据施工计划,安排好施工队伍,合理控制施工进度,
保证施工任务的顺利进行。

彩钢板隔墙施工工艺

彩钢板隔墙施工工艺

彩钢板隔墙施工工艺施工方法1、工艺流程结构面清理和找平→放线、分档→配板、修补→安装U形卡→配制胶粘剂→铺设电线管、盒→安装隔墙板→安装门窗框→板缝处理→板面装修2、清理隔墙板与顶面、地面、墙面及顶面根据设计位置,弹好隔墙边线及门窗洞口线,并按板宽分档。

3、放线、分档:在地面、墙面及顶面根据设计位置,弹好隔墙边线及门窗洞口线,并按板宽分档。

4、配板、修补:板的长度应按楼层结构净高尺寸减20㎜。

计算并量测门窗洞口上部及窗口下部的隔板尺寸,按尺寸配有预埋件的门窗框板。

梁板的宽度与隔墙长度不相适应时,应将部分隔墙板预先拼接加宽(或锯窄)成合适的宽度,放置有阴角处。

有缺陷的板应修补。

5、有抗震要求时,应按设计要求用U形钢板卡固定条板的顶端。

在两块条板顶端拼缝之间射钉将U形钢板卡固定在梁和板上。

随安随固定U形钢板卡。

6、配制胶粘剂:胶粘剂要随配随用。

配制的胶粘剂应在30min内用完。

7、安装隔墙板,隔墙板安装顺序应从与墙的结合处开始,依次顺序安装。

板侧清刷浮灰,在墙面、顶面、板的顶面及侧面(相拼合面)满刮胶粘剂,按弹线位置安装就位,用木楔顶在板底,再用手平推隔板,使板缝冒浆,一个人用撬棍在板底部向上顶,另一个人打木楔,使隔墙板挤拧顶实,然后用开刀(腻子刀)将挤出的胶粘剂刮平。

按以上操作办法依次安装隔墙板。

8、熟悉图纸,仔细审阅彩钢板平面布置,节点要求,彩钢板与建筑的关联,彩钢板本身的色泽、填充物、基本尺寸要求,在彩钢板隔断中的门、窗尺寸及布置,辅助材料的型式及其它不详内容。

9、二次排板制图,这是彩钢板预制和安装的重要一步,是把设计图纸转化为可供在工厂第二次加工,把标准规格板制成不同类型的壁板,进行组合以体现设计意图的中间转化图,并在彩钢板工厂生产出标准板材,在施工现场拼装,即可以保证壁板的牢固程度又可以加快彩钢板的安装速度。

10、.在工厂预制时,根据经验,门洞、窗洞和缝间充分考虑到间隙和安装余量。

并在整个运输制作,安装过程中,防止划伤、重压及表面撞击,以防止出现无法校正的凹坑和划痕。

彩钢板隔墙施工工艺

彩钢板隔墙施工工艺

彩钢板隔墙施工工艺施工方法1、工艺流程结构面清理和找平→放线、分档→配板、修补→安装U形卡→配制胶粘剂→铺设电线管、盒→安装隔墙板→安装门窗框→板缝处理→板面装修2、清理隔墙板与顶面、地面、墙面及顶面根据设计位置,弹好隔墙边线及门窗洞口线,并按板宽分档。

3、放线、分档:在地面、墙面及顶面根据设计位置,弹好隔墙边线及门窗洞口线,并按板宽分档。

4、配板、修补:板的长度应按楼层结构净高尺寸减20㎜。

计算并量测门窗洞口上部及窗口下部的隔板尺寸,按尺寸配有预埋件的门窗框板.梁板的宽度与隔墙长度不相适应时,应将部分隔墙板预先拼接加宽(或锯窄)成合适的宽度,放置有阴角处。

有缺陷的板应修补。

5、有抗震要求时,应按设计要求用U形钢板卡固定条板的顶端.在两块条板顶端拼缝之间射钉将U形钢板卡固定在梁和板上。

随安随固定U形钢板卡。

6、配制胶粘剂:胶粘剂要随配随用。

配制的胶粘剂应在30min内用完。

7、安装隔墙板,隔墙板安装顺序应从与墙的结合处开始,依次顺序安装.板侧清刷浮灰,在墙面、顶面、板的顶面及侧面(相拼合面)满刮胶粘剂,按弹线位置安装就位,用木楔顶在板底,再用手平推隔板,使板缝冒浆,一个人用撬棍在板底部向上顶,另一个人打木楔,使隔墙板挤拧顶实,然后用开刀(腻子刀)将挤出的胶粘剂刮平.按以上操作办法依次安装隔墙板.8、熟悉图纸,仔细审阅彩钢板平面布置,节点要求,彩钢板与建筑的关联,彩钢板本身的色泽、填充物、基本尺寸要求,在彩钢板隔断中的门、窗尺寸及布置,辅助材料的型式及其它不详内容。

9、二次排板制图,这是彩钢板预制和安装的重要一步,是把设计图纸转化为可供在工厂第二次加工,把标准规格板制成不同类型的壁板,进行组合以体现设计意图的中间转化图,并在彩钢板工厂生产出标准板材,在施工现场拼装,即可以保证壁板的牢固程度又可以加快彩钢板的安装速度。

10、.在工厂预制时,根据经验,门洞、窗洞和缝间充分考虑到间隙和安装余量。

并在整个运输制作,安装过程中,防止划伤、重压及表面撞击,以防止出现无法校正的凹坑和划痕。

彩钢板隔墙施工方案

彩钢板隔墙施工方案

彩钢板隔墙施工方案彩钢板隔墙施工方案一、施工目标彩钢板隔墙主要用于工业厂房、仓库、车间等建筑中的内外墙面隔断。

其施工目标主要包括:提高隔墙的承载能力和抗风压能力,提高隔墙的隔热性能和防火性能,保证隔墙的装饰效果和使用寿命。

二、施工工艺1. 隔墙结构设计:根据工程要求及隔墙的使用环境,确定彩钢板隔墙的结构形式和尺寸。

一般采用U型钢梁作为墙的主要承重结构,彩钢板作为墙面装饰材料。

2. 墙体基础处理:根据隔墙结构设计要求,清理基础表面,确保基坑底部平整且无杂物,然后进行基础处理,包括砼浇筑和地下排水管道的安装。

3. 钢梁安装:根据设计要求和钢梁的尺寸,对墙体的位置进行标线,然后安装U型钢梁。

使用螺栓将钢梁固定在基础上,同时检查钢梁是否水平、垂直。

4. 彩钢板安装:根据墙体的尺寸和设计要求,对彩钢板进行切割,然后安装在钢梁上。

使用螺丝将彩钢板固定在钢梁上,同时检查彩钢板是否平整、无缺损。

5. 隔墙防水处理:在彩钢板安装完成后,对隔墙进行防水处理。

使用防水涂料或胶水涂抹在彩钢板表面,确保隔墙具有良好的抗水性能。

6. 隔墙装饰处理:根据设计要求和使用要求,对隔墙进行装饰处理。

可以在彩钢板表面进行喷涂或粘贴装饰材料,使隔墙具有良好的装饰效果。

三、安全措施1. 施工人员应穿戴好安全帽、安全鞋等个人防护用品,确保施工过程中人身安全。

2. 施工现场应设置警示标识,明确安全警示信息,确保施工区域的安全。

3. 在进行基础处理和钢梁安装时,应配备专业的施工设备,确保作业人员的安全。

4. 施工过程中应监测风力大小,当风力超过安全范围时,应暂停施工,待风力减小后再进行施工。

5. 施工过程中应将施工材料、工具等物品摆放整齐,减少物品跌落的危险。

四、总结彩钢板隔墙施工方案主要涉及到基础处理、钢梁安装、彩钢板安装和墙体装饰等工艺。

在施工过程中,需要注意安全措施,确保施工的安全性。

同时,施工人员应根据设计要求和施工规范进行施工,保证隔墙的质量和使用寿命。

彩钢板隔墙施工工艺

彩钢板隔墙施工工艺

彩钢板隔墙施工工艺 The manuscript was revised on the evening of 2021彩钢板隔墙施工工艺施工方法1、工艺流程结构面清理和找平→放线、分档→配板、修补→安装U形卡→配制胶粘剂→铺设电线管、盒→安装隔墙板→安装门窗框→板缝处理→板面装修2、清理隔墙板与顶面、地面、墙面及顶面根据设计位置,弹好隔墙边线及门窗洞口线,并按板宽分档。

3、放线、分档:在地面、墙面及顶面根据设计位置,弹好隔墙边线及门窗洞口线,并按板宽分档。

4、配板、修补:板的长度应按楼层结构净高尺寸减20㎜。

计算并量测门窗洞口上部及窗口下部的隔板尺寸,按尺寸配有预埋件的门窗框板。

梁板的宽度与隔墙长度不相适应时,应将部分隔墙板预先拼接加宽(或锯窄)成合适的宽度,放置有阴角处。

有缺陷的板应修补。

5、有抗震要求时,应按设计要求用U形钢板卡固定条板的顶端。

在两块条板顶端拼缝之间射钉将U形钢板卡固定在梁和板上。

随安随固定U形钢板卡。

6、配制胶粘剂:胶粘剂要随配随用。

配制的胶粘剂应在30min内用完。

7、安装隔墙板,隔墙板安装顺序应从与墙的结合处开始,依次顺序安装。

板侧清刷浮灰,在墙面、顶面、板的顶面及侧面(相拼合面)满刮胶粘剂,按弹线位置安装就位,用木楔顶在板底,再用手平推隔板,使板缝冒浆,一个人用撬棍在板底部向上顶,另一个人打木楔,使隔墙板挤拧顶实,然后用开刀(腻子刀)将挤出的胶粘剂刮平。

按以上操作办法依次安装隔墙板。

8、熟悉图纸,仔细审阅彩钢板平面布置,节点要求,彩钢板与建筑的关联,彩钢板本身的色泽、填充物、基本尺寸要求,在彩钢板隔断中的门、窗尺寸及布置,辅助材料的型式及其它不详内容。

9、二次排板制图,这是彩钢板预制和安装的重要一步,是把设计图纸转化为可供在工厂第二次加工,把标准规格板制成不同类型的壁板,进行组合以体现设计意图的中间转化图,并在彩钢板工厂生产出标准板材,在施工现场拼装,即可以保证壁板的牢固程度又可以加快彩钢板的安装速度。

彩钢板隔墙施工工艺【范本模板】

彩钢板隔墙施工工艺【范本模板】

彩钢板隔墙施工工艺施工方法1、工艺流程结构面清理和找平→放线、分档→配板、修补→安装U形卡→配制胶粘剂→铺设电线管、盒→安装隔墙板→安装门窗框→板缝处理→板面装修2、清理隔墙板与顶面、地面、墙面及顶面根据设计位置,弹好隔墙边线及门窗洞口线,并按板宽分档。

3、放线、分档:在地面、墙面及顶面根据设计位置,弹好隔墙边线及门窗洞口线,并按板宽分档.4、配板、修补:板的长度应按楼层结构净高尺寸减20㎜。

计算并量测门窗洞口上部及窗口下部的隔板尺寸,按尺寸配有预埋件的门窗框板.梁板的宽度与隔墙长度不相适应时,应将部分隔墙板预先拼接加宽(或锯窄)成合适的宽度,放置有阴角处。

有缺陷的板应修补.5、有抗震要求时,应按设计要求用U形钢板卡固定条板的顶端。

在两块条板顶端拼缝之间射钉将U形钢板卡固定在梁和板上。

随安随固定U形钢板卡。

6、配制胶粘剂:胶粘剂要随配随用.配制的胶粘剂应在30min内用完。

7、安装隔墙板,隔墙板安装顺序应从与墙的结合处开始,依次顺序安装。

板侧清刷浮灰,在墙面、顶面、板的顶面及侧面(相拼合面)满刮胶粘剂,按弹线位置安装就位,用木楔顶在板底,再用手平推隔板,使板缝冒浆,一个人用撬棍在板底部向上顶,另一个人打木楔,使隔墙板挤拧顶实,然后用开刀(腻子刀)将挤出的胶粘剂刮平.按以上操作办法依次安装隔墙板.8、熟悉图纸,仔细审阅彩钢板平面布置,节点要求,彩钢板与建筑的关联,彩钢板本身的色泽、填充物、基本尺寸要求,在彩钢板隔断中的门、窗尺寸及布置,辅助材料的型式及其它不详内容。

9、二次排板制图,这是彩钢板预制和安装的重要一步,是把设计图纸转化为可供在工厂第二次加工,把标准规格板制成不同类型的壁板,进行组合以体现设计意图的中间转化图,并在彩钢板工厂生产出标准板材,在施工现场拼装,即可以保证壁板的牢固程度又可以加快彩钢板的安装速度。

10、.在工厂预制时,根据经验,门洞、窗洞和缝间充分考虑到间隙和安装余量.并在整个运输制作,安装过程中,防止划伤、重压及表面撞击,以防止出现无法校正的凹坑和划痕。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

彩钢板隔墙及屋面的施工工艺
彩板房是一种以轻钢为骨架,以夹芯板为围护材料,以标准模数系列进行空间组合,构件采用螺栓连接,全新概念的环保经济型活动房屋。

面积计算方法:
1、板房面积按外墙边长宽计算乘以层数。

2、室外楼梯、走道按自然层投影面积之和计算。

3、雨蓬按水平投影面积的一半计算。

4、伸出墙外的板不计算建筑面积。

5、总面积=(1)+(2)+(3)。

6、标准层两部楼梯,左右出墙各一部,每部楼梯4.5CM2 增减楼梯时按此数增减即可。

7、除特别注明外,工程量计算方法均按上述计算公式进行调整结算款。

安装方法:
活动板房与建楼房差不多,将四周及隔墙基础找平,最好用钢筋混凝土,比较结实;然后立柱子,用横向梁将骨架连起来,上隔板、外墙板与门窗框;跟着铺地板,再向上安上一层,然后上屋架和屋面板;最后安装门窗等,拉竖向支撑。

还有就是卫生洁具啊、小五金之类的。

其实这种就是轻钢结构,与重钢结构厂房很类似
活动房隐蔽工程是指在施工过程中,完成上一道工序后,将被下一道工序所掩盖,全部完工后无法进行检查的部位,做居室装修,“隐蔽工程”是关键,如果“隐蔽工程”没有做好,表面装饰得再漂亮,也是徒劳。

“隐蔽工程”可分为水安装、电安装及防潮、防水等项目。

其中的每一个项目都不容忽视,如果哪一个环节出了问题,都可能带来严重的经济损失,甚至对人身安全带来伤害。

防水工程的施工工艺和材料识别,避免不必要的经济损失和伤害。

1.熟悉图纸,仔细审阅彩钢板平面布置,节点要求,彩钢板与建筑的关联,彩钢板本身的色泽、填充物、基本尺寸要求,在彩钢板隔断中的门、窗尺寸及布置,辅助材料的型式及其它不详内容。

2.二次排板制图,这是彩钢板预制和安装的重要一步,是把设计图纸转化为可供在工厂第二次加工,把标准规格板制成不同类型的壁板,进行组合以体现设计意图的中间转化图,并在彩钢板工厂生产出标准板材,在施工现场拼装,即可以保证壁板的牢固程度又可以加快彩钢板的安装速度。

3.在工厂预制时,根据经验,门洞、窗洞和缝间充分考虑到间隙和安装余量。

并在整个运输制作,安装过程中,防止划伤、重压及表面撞击,以防止出现无法校正的凹坑和划痕。

彩钢板两侧的塑料保护膜,只有在安装全部结束后,进行彻底清洁时才允许揭掉。

4.彩钢板安装前的放线工作,应在地(楼)面完成后进行,并在具备安装的其它相关条件如较大设备已运到位、暗敷地面管线已调整完及技术夹层主要安装工作基本完成,才可以进行。

放线是在地面上划出彩钢板水平投影(50mm宽)及门、窗位置。

上下马槽中心线应在同一垂直面上误差应在1.BR%以内即3mm。

aC.装上下马槽,下马槽一般采用带有内外R角的铝合金型材。

用射钉固定于地面所画的线上,射钉的位置以直线1.2-1.5m间距,转角及终端距边0.2m为宜,采用止水橡胶条的在射钉之前把两条胶条(Ф2-3)放入槽下,在射钉固定后形成防水隔离封闭。

上马槽为压制槽铝,硬吊顶时用射钉枪固定在顶板上,软吊顶时采用吊杆悬吊在层面下,高度以吊顶净高为准。

var.细立壁板,按排版图装入预制好的组件,组件间以固定插件锁定相邻壁板。

值得特别注意的是在组立壁板的同时配合好电气暗敷管线及箱盒。

壁板应垂直,立缝要靠紧,缝隙越小越美观,立缝均匀。

在操作时,仔细清理立缝上的保护膜暂时揭开,而千万不要揭除。

清理槽内杂物及粘结的胶液凝固硬块。

否则用再大的力也很难将立缝调整的均匀、密实。

7.装吊顶板:顶板的重量支撑是通过固定在周边的立板及中间悬吊的T型铝。

长边缝间通过固定插件固定和加固,短边通过T型铝和连板抽芯铆钉固定。

吊平顶力求平整,板缝密实均匀、光洁、无痕、无伤。

操作注意同立壁板。

8.彩钢板包柱、包箱、装阴阳R角
在净化区内的柱子用б=50彩钢板另包起来有利于节约材料和统一阴阳R角均为50。

先在门窗洞口装入不锈钢的门窗框固定牢靠,装门注意开启方向,装窗玻璃。

闭门器应调节好开启速度和力量,一般在关门时前半程速度快,后半程力矩小、速度慢,以减小关门撞击和噪音。

IE.密封硅胶:在净化区内,凡是有可能影响洁净度的下述缝隙,均应涂密封硅胶:
彩钢板之间的拼接缝、R角与壁板、顶板的所有缝隙;
空调风管、风口、高效过滤器与壁顶板间的缝隙;
电气穿过壁板顶板的保护管槽与洞口边缘间的缝隙;
所有开关插座灯具与彩钢板顶板面间的缝隙;
所有工艺、给排水、保护管与洞口的间隙;
玻璃与框间的缝隙;
密封硅胶应在彩板安装基本就绪,卫生条件较好,经过彻底清扫除尘后,统一进行。

否则硅胶缝易污染、发黑。

硅胶打好后24小时内,不应有大量灰尘作业及用水冲洗地面等可能影响密封硅胶的固化及牢度。
