第一节液压传动的基本原理一基本概念液压传动是一种以液体（通常是油液）作为工作介质，以静压力和流量作为特性参量进行能量的转换、传递、分配的技术手段。
它的特点是：“以液体为工作介质，传递能量和进行控制。
”二液压传动系统的组成液压传动装置主要由以下四部分组成：a、能源装置：把机械能转换成油液液压能的装置。
最常见的形式就是液压泵，它给液压系统提供压力油。
b、执行装置：把油液的液压能转换成机械能的装置。
它可以是作直线运动的液压缸，也可以是作回转运动的液压马达。
c、控制调节装置：对系统油液压力、流量或流动方向进行控制和调节的装置。
例如上述中的溢流阀、节流阀、换向阀、开停阀等。
这些元件的不同组成形成了不同功能的液压系统。
d、辅助装置：上述三部分以外的其它装置，例如上述的油箱、滤油器、油管等。
它们对保证系统正常工作也有重要作用。
三液压传动的工作原理液压泵由电机带动旋转后，从油箱中吸油。
油液经滤油器进入液压泵，当它从泵中输出进入压力管后，通过开停阀、节流阀、换向阀进入液压缸左腔，推动活塞和工作台向右移动。
这时，液压缸右腔的油经换向阀和回油管排回油箱。
如果换向阀换向，则压力管的油将经过开停阀、节流阀和换向阀进入液压缸右腔，推动活塞和工作台向左移动，并使液压缸左腔的油经换向阀和回油管排回油箱。
工作台移动速度是由节流阀来调节的。
当节流阀开大时，进入油缸的油液增多，工作台的移动速度增大；当节流阀关小时，工作台的移动速度减小。
为了克服移动工作台时所受到的各种阻力，液压缸必须产生一个足够大的推力，这个推力是由液压缸中的油液压力产生的。
要克服的阻力越大，缸中的油液压力越高；反之压力就越低。
输入液压缸的油液是通过节流阀调节的，液压泵输出的多余的油液经溢流阀和回油管排回油箱，这只有在压力支管中的油液压力对溢流阀钢球的作用力等于或略大于溢流阀中弹簧的预紧力时，油液才能顶开溢流阀中的钢球流回油箱。
所以，在系统中液压泵出口处的油液压力是由溢流阀决定的，它和缸中和油液压力不一样大。
液压技术教材课件汇总完整版ppt全套课件最全教学教程整本书电子教案全书教案合集课件汇编
§1-3
流体力学基础
2．压力的表示方法
绝对压力：以绝对真空作为基准所表示的压力。
相对压力：以大气压力作为基准所表示的压力。
绝对压力＝大气压力＋相对压力
压力的法定单位是Pa（帕），在工程上常采用kPa（千帕）
和Mpa（兆帕）。
§1-3
流体力学基础
3．压力的传递
帕斯卡原理：置于密闭容器
中的液体，其外加压力发生变化
大时，柱塞向左运动，密封容积减
小，油液产生压力。泵体内压力油
经单向阀6进入系统，液压泵压油。
§1-1
液压传动系统概述
二、液压泵的类型、参数和图形符号
1．液压泵的类型
§1-1
液压传动系统概述
2．液压泵的基本性能参数
（1）压力
1）工作压力（p）
液压泵实际工作时的输出压力。
2）额定压力（pn）
液压泵在正常工作条件下，按试验
回油箱，大活塞８在重物和自重
的作用下向下移动。
§1-1
液压传动系统概述
二、液压传动系统的组成
1．动力部分
动力部分将原动机输出的机械能转换为
油液的压力能（液压能）。
2．执行部分
执行部分将液压泵输入的油液压力能转
换为带动机构工作的机械能。
§1-1
液压传动系统概述
3．控制部分
控制部分用来控
4．辅助部分
作用下始终与偏心轮1接触。当偏心轮转动时，
柱塞作左右运动。
§1-1
液压传动系统概述
1．吸油过程
当偏心轮的向径由最大转向
最小时，柱塞向右运动，其左端
和泵体间的密封容积增大，形成
局部真空，油箱中的油液在大气
压的作用下打开单向阀5，油液进
液压传动原理
液压传动原理
液压传动是利用液体作为传动介质的一种传动方式。
其基本原理是利用液体在封闭的管路中传递和传递压力，实现动力的传输和控制。
液压传动的基本组成包括液压泵、液压马达（或液压缸）、液压控制阀、油箱和管路等。
液压泵通过正反转运动，将液体从油箱抽入和压入液压系统，形成压力。
液压控制阀负责控制液体的流动和压力，从而实现各种运动要求。
液压马达或液压缸作为执行元件，将液压能转化为机械能，实现物体的运动或执行各种工作。
液压传动的工作原理是基于压力传递和力平衡原理的。
当液压泵施加压力并推动液体进入管路时，液体通过管路传递压力，到达液压马达（或液压缸）。
根据巴斯卡定律，液体传递的压力在密闭的液压系统中是均匀分布的。
液压马达（或液压缸）接收到液体的压力后，将其转化为相应的机械能，实现物体的运动或执行工作任务。
液压传动的优点有很多。
首先，液压传动可以传递很大的力和扭矩，适用于大功率传动和高负载工作。
其次，液压传动具有较高的传动效率和精确的控制性能，可以实现平稳、连续和精确的运动控制。
此外，液压传动还具有较大的自动化程度和灵活性，可以通过电气或电子装置进行远程控制和集中控制。
总的来说，液压传动是一种高效、可靠且灵活的传动方式，广
泛应用于工程机械、冶金、船舶、航空航天等领域，成为现代工业中不可或缺的重要技术。

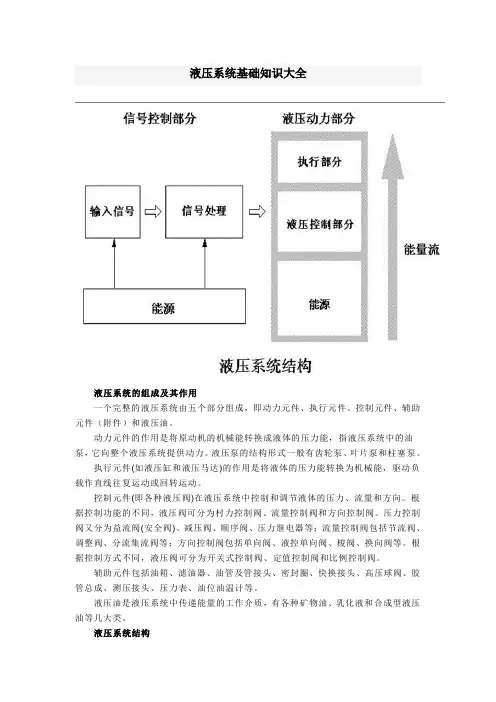

(完整版)液压系统基础知识大全液压系统的组成及其作用一个完整的液压系统
