安规电容器:X与Y电容的安全等级
安规 电容介绍(X电容,Y电容作用)
1、安规电容介绍安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全。
安規電容通常只用于抗干擾電路中的濾波作用。
安规电容的放电和普通电容不一样,普通电容在外部电源断开后电荷会保留很长时间,如果用手触摸就会被电到,而安规电容则没这个问题。
处于安全考虑和EMC考虑,一般在电源入口建议加上安规电容。
在交流电源输入端,一般需要增加3个安全电容来抑制EMI传导干扰。
它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用。
Y电容:在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。
这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。
它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。
一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。
因此,Y电容的总容量一般都不能超过4700PF(472)。
Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的。
GJB151规定Y电容的容量应不大于0.1uF。
Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身安全具有重要意义。
特别指出:作为安全电容的Y电容,要求必须取得安全检测机构的认证。
Y电容外观多为橙色或蓝色,一般都标有安全认证标志(如UL、CSA等标识)和耐压AC250V或AC275V字样。
然而,其真正的直流耐压高达5000V以上。
必须强调,Y电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用。
X电容:在火线和零线抑制之间并联的电容,一般称之为X电容。
由于这个电容连接的位置也比较关键,同样需要符合相关安全标准。
安规电容基础知识和安全等级
安规电容基础知识和安全等级安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全. 它包括了X电容和Y电容。
x电容是跨接在电力线两线(L-N)之间的电容,一般选用金属薄膜电容;Y电容是分别跨接在电力线两线和地之间(L-E,N-E)的电容,一般是成对出现。
基于漏电流的限制,Y电容值不能太大,一般X电容是uF级,Y电容是nF级。
X电容抑制差模干扰,Y电容抑制共模干扰。
安规电容的放电和普通电容不一样,普通电容在外部电源断开后电荷会保留很长时间,如果用手触摸就会被电到,而安规电容则没这个问题。
出于安全考虑和EMC考虑,一般在电源入口建议加上安规电容。
在交流电源输入端,一般需要增加3个安全电容来抑制EMI 传导干扰。
它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模干扰起滤波作用。
安规电容分为x 型和y 型。
交流电源输入分为3 个端子:火线L/零线N/地线G。
跨于“L-N”之间,即“火线-零线”之间的是X 电容;跨于“L-G/N-G”之间,即“火线-地线或零线-地线”之间的是Y 电容。
火线与零线之间接个电容就像是“X”,而火线与地线之间接个电容像个“Y”,这些都不是按什么材质来分的。
的电流也很大,而其内阻相应较小。
普通电容纹波电流的指标都很低,动态内阻较高。
用普通电容代替X电容,除了电容耐压无法满足标准之外,纹波电流指标也难以符合要求。
Y电容:这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。
它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。
一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。
因此,Y电容的总容量一般都不能超过4700PF(472)。
Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的。
开关电源中的X电容和Y电容
交流电源输入分为3个端子:火线(L)/零线(N)/地线(G).在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容. 这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命.它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高.一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA.因此,Y电容的总容量一般都不能超过4700PF(472).特别指出:作为安全电容的Y电容,要求必须取得安全检测机构的认证.Y电容外观多为橙色或蓝色,一般都标有安全认证标志(如UL、CSA等标识)和耐压AC250V或AC275V字样.然而,其真正的直流耐压高达5000V 以上. 必须强调,Y电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用.在火线和零线抑制之间并联的电容,一般称之为X电容.由于这个电容连接的位置也比较关键,同样需要符合相关安全标准.X电容同样也属于安全电容之一.根据实际需要,X电容的容值允许比Y电容的容值大,但此时必须在X电容的两端并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电.安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%.作为安全电容之一的X电容,也要求必须取得安全检测机构的认证.X电容一般都标有安全认证标志和耐压AC250V或AC275V字样,但其真正的直流耐压高达2000V以上,使用的时候不要随意使用标称耐压AC250V 或者DC400V之类的的普通电容来代用.通常,X电容多选用纹波电流比较大的聚脂薄膜类电容.这种类型的电容,体积较大,但其允许瞬间充放电的电流也很大,而其内阻相应较小.普通电容纹波电流的指标都很低,动态内阻较高.用普通电容代替X电容,除了电容耐压无法满足标准之外,纹波电流指标也难以符合要求.安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全.安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664)X1 >2.5kV ≤4.0kV ⅢX2 ≤2.5kV ⅡX3 ≤1.2kV I安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥ 250VY2 基本绝缘或附加绝缘≥150V ≤250VY3 基本绝缘或附加绝缘≥150V ≤250VY4 基本绝缘或附加绝缘 <150V好文!能不能说明一下X/Y电容对EMI特性的影响啊?谢谢回复第2贴编辑好评(0) 差评(0)greatcn 等级: 论坛积分:28 发贴数:386 第3贴2006-09-15 11:00X电容接在L,N之间,降低的是差模部分的一些干扰.差模主要集中在1M以下的频率.Y电容是L,N与大地PE之间的,主要是为高频信号提供最快捷的回路通道,降低高频信号给系统带来的影响. X电容一般取值在100nF~2.2U之间,我一般用470nF,差模部分干扰严重的时候我一般用680nF.但是我见过别人用2.2UF的,似乎过于奢侈.因为这个电容是很贵的.Y电容取值切不可过大,一般有1nF,2.2nF,4.7nF可供选择.我一般选用2.2nF.Y电容选取切要注意.并不是越大越好,建议不要超过10nF,取值太大,与大地之间的漏电流就会变大,不符合安规的要求,会有安全隐患.比如有些电器,用起来有时候麻手,就是这个原因.至于X,Y电容消除干扰的原理,本贴暂不作讨论.大家只要了解一下,X电容主要消除1M一下差模部分的干扰,Y电容是消除1M以上高频部分的干扰就可以了.回复第3贴编辑好评(0) 差评(0)heaven_meng 等级: 论坛积分:138 发贴数:521 第5贴2006-09-15 14:22我记得在用用X电容是,其植小于0.22uF是可以不用外接电阻,大于或等于时一定要接,是吗?回复第5贴编辑好评(0) 差评(0)greatcn 等级: 论坛积分:28 发贴数:386 第6贴2006-09-15 14:42X电容的两端并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电.安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%.所以一定要接.680nF以上的时候我才接,一般我不接.另外,线路本身也有内阻,母线上的大的电解电容自身也有ESR,所以一般我都不接,会影响效率的.回复第6贴编辑好评(0) 差评(0)deep_thought 等级: 论坛积分:208 发贴数:328 第7贴2006-09-15 20:11我记得IEC60950规定容量大于0.1uF的要接电阻放电,有放电常数要求.回复第7贴编辑好评(0) 差评(0)greatcn 等级: 论坛积分:28 发贴数:386 第9贴2006-09-15 21:13我只是说我的经验.100nF没有必要加放电电阻.回复第9贴编辑好评(0) 差评(0)lose52068 等级: 论坛积分:138 发贴数:174 第15贴2007-08-01 13:47 七学到了知识,谢谢但我还想问下,关于Y电容的选取,什么时候选Y1,什么时候选Y2选择Y2的时候是否需要用两个串联? 另外1NF 2.2NF 4.7NF 该怎么选呢?回复第15贴编辑好评(0) 差评(0)benchen 等级: 论坛积分:37 发贴数:14 第18贴2007-08-09 23:08 四X cap 主要消switching frequency的奇數諧波,一般common choke都要搭配X cap使用Y cap 的功能要仔細了解,其主要功用是跨primary and secondary ,做虛接地用, 也就是當高頻noise時,讓2側成為同電位狀態,讓2次側的noise不是floating狀態,一浮接,那就是一個很大的dbuV,影響EMI很大回复第18贴编辑好评(0) 差评(0)fbzping 等级: 论坛积分:30 发贴数:56 第4贴2006-09-15 11:59good回复第4贴编辑好评(0) 差评(0)lformat 等级: 论坛积分:23 发贴数:45 第8贴2006-09-15 20:19very goodUp !~~~回复第8贴编辑好评(0) 差评(0)kelly_liu 等级: 论坛积分:119 发贴数:27 第10贴2007-01-05 11:43大师级人物回复第10贴编辑好评(0) 差评(0)张克克等级: 论坛积分:390 发贴数:449 第11贴2007-01-05 22:35长知识了,学习中……回复第11贴编辑好评(0) 差评(0)ltewu 等级: 论坛积分:6 发贴数:8 第12贴2007-01-07 20:30 十看了你的贴,现在对XY电容又有了信的认识回复第12贴编辑好评(0) 差评(0)pudafu1 等级: 论坛积分:117 发贴数:74 第13贴2007-01-08 09:12 九好贴!顶!回复第13贴编辑好评(0) 差评(0)jonis 等级: 论坛积分:45 发贴数:8 第14贴2007-01-08 21:31 八真的不錯啊讓我知道了XY電容的取值問題回复第14贴编辑好评(0) 差评(0)小浩等级: 论坛积分:106 发贴数:92 第16贴2007-08-09 08:46 六顶回复第16贴编辑好评(0) 差评(0)310555397 等级: 论坛积分:3 发贴数:46 第17贴2007-08-09 17:19 五顶......回复第17贴编辑好评(0) 差评(0)江湖电源等级: 论坛积分:812 发贴数:743 第19贴2007-08-10 08:01 三好贴回复第19贴编辑好评(0) 差评(0)lose52068 等级: 论坛积分:138 发贴数:174 第20贴2007-08-11 08:24 二但我还想问下,关于Y电容的选取,什么时候选Y1,什么时候选Y2选择Y2的时候是否需要用两个串联? 另外1NF 2.2NF 4.7NF 该怎么选呢?回复第20贴编辑好评(0) 差评(0)liufeng1000 等级: 论坛积分:1 发贴数:1 第21贴2007-08-11 14:53 一。

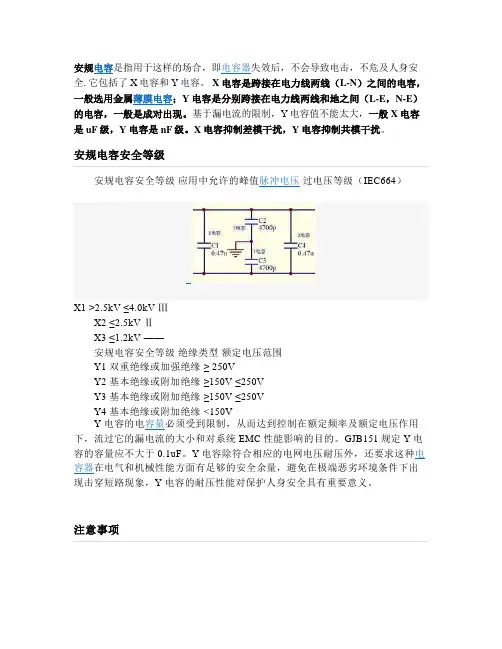

安规电容_X电容与Y电容的选择方法
安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全. 它包括了X电容和Y电容。
X电容是跨接在电力线两线(L-N)之间的电容,一般选用金属薄膜电容;Y电容是分别跨接在电力线两线和地之间(L-E,N-E)的电容,一般是成对出现。
基于漏电流的限制,Y电容值不能太大,一般X电容是uF级,Y电容是nF级。
X电容抑制差模干扰,Y电容抑制共模干扰。
安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664)X1 >2.5kV ≤4.0kV ⅢX2 ≤2.5kV ⅡX3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥ 250VY2 基本绝缘或附加绝缘≥150V ≤250VY3 基本绝缘或附加绝缘≥150V ≤250VY4 基本绝缘或附加绝缘 <150VY 电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的。
GJB151规定Y电容的容量应不大于0.1uF。
Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身安全具有重要意义。
抑制电源电磁干扰用电容器当在电源跨线电路中使用电容器来消除噪音时,不仅仅只有正常电压,还必须考虑到异常的脉冲电压(如闪电)的产生,这可能会导致电容器冒烟或者起火。
所以,跨线电容器的安全标准对于在不同国家有严格规定,故必须使用经过安全认证的电容器。
不允许将直流电容器用作跨线电容器使用对于X2类抑制电源电磁干扰用电容器应适用于在电容器失效时不会导致电击危险的场合,如电源跨线路连接,可承受2.5kV的脉冲电压。
对于Y2类抑制电源电磁干扰用电容器应适用于在电容器失效时不会导致电击危险的场合,用于电源跨线路连接时,能承受5kV的脉冲电压冲击,不致发生击穿现象。
安规电容,采用 IEC 标准,先进的生产技术和严谨的质量保证体系。
安规电容介绍X电容Y电容作用电路图
安规电容介绍(X电容,Y电容作用)_电路图1、安规电容介绍安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全。
安规电容通常只用于抗干扰电路中的滤波作用。
安规电容的放电和普通电容不一样,普通电容在外部电源断开后电荷会保留很长时间,如果用手触摸就会被电到,而安规电容则没这个问题。
处于安全考虑和EMC考虑,一般在电源入口建议加上安规电容。
在交流电源输入端,一般需要增加3个安全电容来抑制EMI传导干扰。
它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用。
Y电容:在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。
这两个Y电容连接的位置比较关键,必须需要符合相关安全标准,以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。
它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。
一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。
因此,Y电容的总容量一般都不能超过4700PF(472)。
Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的。
GJB151规定Y电容的容量应不大于0.1uF。
Y 电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身安全具有重要意义。
特别指出:作为安全电容的Y电容,要求必须取得安全检测机构的认证。
Y电容外观多为橙色或蓝色,一般都标有安全认证标志(如UL、CSA等标识)和耐压AC250V或AC275V字样。
然而,其真正的直流耐压高达5000V以上。
必须强调,Y电容不得随意使用标称耐压AC250V 或者DC400V之类的普通电容来代用。
X电容:在火线和零线抑制之间并联的电容,一般称之为X电容。
X Y 电容的区别与用法
⏹在交流电源火线与火线、火线与零线间须使用X电容;⏹火线与地线间、零线与地线间须使用Y电容;⏹对开关电源初级地与次级地之间的隔离电容也需使用Y电容。
象形X电容接在两条输入线间,将两条线拉近接在一点,看着象X;而Y则将一条线按地,看着象YY电容X电容安规电容(X电容/Y电容)知识及应用什么是安规电容X 电容Y电容X,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.根据IEC 60384-14,电容器分为X电容及Y电容,1. X电容是指跨于L-N之间的电容器,2. Y电容是指跨于L-G/N-G之间的电容器。
(L="Line", N="Neutral", G="Ground")安规电容安全等级X电容底下又分为X1, X2, X3,主要差別在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3,Y4, 主要差別在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压n/a4. Y4耐高压大于2.5 kVX电容Y电容在电路中的应用如下图所示X电容/Y电容的作用它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.使用注意事项Y 电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的。
GJB151规定Y电容的容量应不大于0.1uF。
Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身安全具有重要意义再补充一点选择应注意的地方:一.抑制电源电磁干扰用电容器当在电源跨线电路中使用电容器来消除噪音时,不仅仅只有正常电压,还必须考虑到异常的脉冲电压(如闪电)的产生,这可能会导致电容器冒烟或者起火。
安规电容X1 X2 X3 Y1 Y2 Y3 Y4
安规电容交流电源输入分为3个端子:火线(L)/零线(N)/地线(G).在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容. 这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命.它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高.一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA.因此,Y电容的总容量一般都不能超过4700PF(472).特别指出:作为安全电容的Y电容,要求必须取得安全检测机构的认证.Y电容外观多为橙色或蓝色,一般都标有安全认证标志(如UL、CSA等标识)和耐压AC250V或A C275V字样.然而,其真正的直流耐压高达5000V以上. 必须强调,Y电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用.在火线和零线抑制之间并联的电容,一般称之为X电容.由于这个电容连接的位置也比较关键,同样需要符合相关安全标准.X电容同样也属于安全电容之一.根据实际需要,X电容的容值允许比Y电容的容值大,但此时必须在X电容的两端并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电.安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%.作为安全电容之一的X电容,也要求必须取得安全检测机构的认证.X电容一般都标有安全认证标志和耐压AC250V或AC275V字样,但其真正的直流耐压高达2000V 以上,使用的时候不要随意使用标称耐压AC250V或者DC400V之类的的普通电容来代用.通常,X电容多选用纹波电流比较大的聚脂薄膜类电容.这种类型的电容,体积较大,但其允许瞬间充放电的电流也很大,而其内阻相应较小.普通电容纹波电流的指标都很低,动态内阻较高.用普通电容代替X电容,除了电容耐压无法满足标准之外,纹波电流指标也难以符合要求.安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全.安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664)X1 >2.5kV ≤4.0kV ⅢX2 ≤2.5kV ⅡX3 ≤1.2kV I安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥ 250VY2 基本绝缘或附加绝缘≥150V ≤250VY3 基本绝缘或附加绝缘≥150V ≤250VY4 基本绝缘或附加绝缘 <150V什么是安规电容 X 电容Y电容根据IEC 60384-14,电容器分为X电容及Y电容,1. X电容是指跨于L-N之间的电容器,2. Y电容是指跨于L-G/N-G之间的电容器。
Y电容X电容详区别
X电容,Y电容作用什么是安规电容X 电容Y电容根据IEC 60384-14,电容器分为X电容及Y电容,1. X电容是指跨于L-N之间的电容器,2. Y电容是指跨于L-G/N-G之间的电容器。
(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3,主要差别在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3,Y4, 主要差别在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压n/a4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664)X1 >2.5kV ≤4.0kV ⅢX2 ≤2.5kV ⅡX3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘<150V Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的。
GJB151规定Y电容的容量应不大于0.1uF。
Y 电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身安全具有重要意义什么是安规电容安规电容参数及作用和应用安规电容:安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全.它包括X电容各Y电容两种类型,x电容是跨接在电力线两线(L-N)之间的电容,一般选用金属薄膜电容;Y电容是分别跨接在电力线两线和地之间(L-E,N-E)的电容,一般是成对出现。
XY电容
根据IEC 60384-14,电容器分为X电容及Y电容, 1. X电容是指跨于L-N之间的电容器, 2. Y电容是指跨于L-G/N-G之间的电容器。
(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3,主要差别在于: 1. X1耐高压大于2.5 kV, 小于等于4 kV, 2. X2耐高压小于等于2.5 kV, 3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3,Y4, 主要差别在于: 1. Y1耐高压大于8 kV, 2. Y2耐高压大于5 kV, 3. Y3耐高压 n/a 4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664) X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘<150V Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的。
GJB151规定Y电容的容量应不大于0.1uF。
Y 电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身安全具有重要意义在滤波电路上有X电容,就是跨接L-N线;Y电容就是N-G线。
在安规标准上有按脉冲电压分X1,X2,X3电容;按绝缘等级来分Y1,Y2,Y3来分。
X,Y电容的介绍及参数选择doc
X,Y电容的介绍及参数选择doc————————————————————————————————作者:————————————————————————————————日期:根据IEC 60384-14,电容器分为X电容及Y电容,X电容是指跨于L-N之间的电容器。
X电容注重的参数是耐压等级。
Y电容是指跨于L-G/N-G之间的电容器。
Y电容注重的参数就是绝缘等级。
(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3,主要差别在于:1.X1耐高压:2.5 KV<X1≤4 kV,2.X2耐高压:X2≤2.5 kV,3.X3耐高压:X3≤1.2 kV安规电容安全等级应用中允许的峰值脉冲电压(耐压)过电压等级(IEC664)X1 2.5kV< X1 ≤4 kV ⅢX2 X2 ≤2.5kVⅡX3 X3 ≤1.2kV——Y电容底下又分为Y1, Y2, Y3,Y4,主要差别在于:Y1耐高压>8 kV,Y2耐高压>5 kV,Y3耐高压 n/aY4耐高压>2.5 kV安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘Y1 ≥ 250VY2 基本绝缘或附加绝缘150V ≤ Y2 ≤ 250VY3 基本绝缘或附加绝缘150V ≤ Y3 ≤ 250VY4 基本绝缘或附加绝缘Y4 < 150VX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模(Y电容),差模(X电容)干扰起滤波作用.安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全.Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的。
GJB151规定Y电容的容量应不大于0.1uF。
Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身安全具有重要意义在滤波电路上有X电容,就是跨接L-N线;Y电容就是N-G线。
安规电容XY电容解释说明
X电容,Y电容作用什么是安规电容X 电容Y电容根据IEC 60384-14,电容器分为X电容及Y电容,1. X电容是指跨于L-N之间的电容器,2. Y电容是指跨于L-G/N-G之间的电容器。
(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3,主要差别在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3,Y4, 主要差别在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压n/a4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664)X1 >2.5kV ≤4.0kV ⅢX2 ≤2.5kV ⅡX3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘<150V Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的。
GJB151规定Y电容的容量应不大于0.1uF。
Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身安全具有重要意义什么是安规电容安规电容参数及作用和应用安规电容:安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全.它包括X电容各Y电容两种类型,x电容是跨接在电力线两线(L-N)之间的电容,一般选用金属薄膜电容;Y电容是分别跨接在电力线两线和地之间(L-E,N-E)的电容,一般是成对出现。
安规电容基础知识和安全等级
安规电容基础知识和安全等级安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全. 它包括了X电容和Y电容。
x电容是跨接在电力线两线(L-N)之间的电容,一般选用金属薄膜电容;Y电容是分别跨接在电力线两线和地之间(L-E,N-E)的电容,一般是成对出现。
基于漏电流的限制,Y电容值不能太大,一般X电容是uF级,Y电容是nF级。
X电容抑制差模干扰,Y电容抑制共模干扰。
安规电容的放电和普通电容不一样,普通电容在外部电源断开后电荷会保留很长时间,如果用手触摸就会被电到,而安规电容则没这个问题。
出于安全考虑和EMC考虑,一般在电源入口建议加上安规电容。
在交流电源输入端,一般需要增加3个安全电容来抑制EMI 传导干扰。
它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模干扰起滤波作用。
安规电容分为x 型和y 型。
交流电源输入分为3 个端子:火线L/零线N/地线G。
跨于“L-N”之间,即“火线-零线”之间的是X 电容;跨于“L-G/N-G”之间,即“火线-地线或零线-地线”之间的是Y 电容。
火线与零线之间接个电容就像是“X”,而火线与地线之间接个电容像个“Y”,这些都不是按什么材质来分的。
的电流也很大,而其内阻相应较小。
普通电容纹波电流的指标都很低,动态内阻较高。
用普通电容代替X电容,除了电容耐压无法满足标准之外,纹波电流指标也难以符合要求。
Y电容:这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。
它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。
一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。
因此,Y电容的总容量一般都不能超过4700PF(472)。
Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的。
安规电容
■高压(450V、630V、1000V、1250V DC)
■无感(SNUBBR CAPACITOR)
■拥有欧美8国安全认证
■护套线
HCE系列
此系列是直流(DC)无感电容(SNUBBR CAPACITOR),主要使用在一些特殊要求上。
产品特性:
■450V、630V(DC)
■无感(SNUBBR CAPACITOR)
HCP系列
此系列是直流(DC)无感电容(SNUBBR CAPACITOR),主要使用在一些特殊要求上。
联在L、N之间的叫X电容,联在L和G或N和G之间的电容叫Y电容,至于又为什么分1、2、3,就不知道啦,得查查资料才能找到啦:)
有些电容既是X电容又是Y电容。
回复编辑
回复:安规电容- 2005-06-21 10:34:47 am - myemc
X1,X2,X3以及Y1,Y2,Y3,Y4指的是安全等级。
■取得CQC认证
RE系列
此系列是小型产品
PA系列
此系列为早期的产品,有着优异的性能。
产品应用:
■电动工具
■适用OA及家用电器的电源部分
产品特性:
■拥有欧美8国安全认证
■-55℃~100℃
■金属化聚酯(PET)
PAB系列
此系列为电动工具专用,对于其产生的噪音有着非常好地吸收效果
产品应用:
ห้องสมุดไป่ตู้■电动工具
产品特性:
具体如下:
安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664)
X1 >2.5kV≤4.0kVⅢ
X2≤2.5kVⅡ
X3≤1.2kV——
安规电容安全等级绝缘类型额定电压范围
Y1双重绝缘或加强绝缘≥250V
X,Y电容的介绍及参数选择.doc
根据IEC 60384-14,电容器分为X 电容及Y 电容,X 电容是指跨于L-N 之间的电容器。
X 电容注重的参数是耐压等级。
Y 电容是指跨于L-G/N-G 之间的电容器。
Y 电容注重的参数就是绝缘等级。
(L=Line, N=Neutral, G=Ground)X 电容底下又分为X1, X2, X3,主要差别在于:1. X1耐高压:2.5 KV <X1≤4 kV,2. X2耐高压:X2≤2.5 kV,3. X3耐高压:X3≤1.2 kVY 电容底下又分为Y1, Y2, Y3,Y4,主要差别在于:Y1耐高压>8 kV,Y2耐高压>5 kV,Y3耐高压 n/aY4耐高压>2.5 kVX,Y 电容都是安规电容,火线零线间的是X 电容,火线与地间的是Y 电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模(Y 电容),差模(X 电容)干扰起滤波作用.安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全.Y 电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC 性能影响的目的。
GJB151规定Y 电容的容量应不大于0.1uF 。
Y 电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y 电容的耐压性能对保护人身安全具有重要意义在滤波电路上有X 电容,就是跨接L-N 线;Y 电容就是N-G 线。
在安规标准上有按脉冲电压分X1,X2,X3电容;按绝缘等级来分Y1,Y2,Y3来分。
(这些都不是按什么材质来分的。
)至于安规标准各个国家有一些差别,但额定电压无非就是250和400。
各大厂家做的安规电容就是要满足这个安规标准的需求,一个安规电容可以满足Y 电容的要求,也有可以做成满足X 电容要求。
所以就有的安规电容上标X1Y1,X1Y2...火线与0线之间接个电容就是是X,而火线与地线之间接个电容像个Y 。
X,Y电容如何选择
X,Y电容必须满足温度要求,对于Y电容,UL认证时的温度最高只能为85度,这是由于UL标 准最高只进行85度的测试,但是欧洲认证的温度往往较高,目前UL同意采用欧洲认证的Y电 容温度作为最高的使用温度。
表 1 中的绝缘类型,应该是过电压类型,显示出 X1 电容具有较高承受脉冲电压的能力,但是要注意 的是 X1 电容最大的承受能力也是 4KV,并不是所有的场合都可以使用 X1 电容。如果电路输入侧的脉冲 电压很高,则需要使用浪涌吸收器来降低线路中的脉冲电压大小。
X 电容的使用原则: 1. 在交流整流之前的电容要使用 X 电容; 2. 永久连接式设备,一般应使用 X1 电容(固定连接一般配电是直接从建筑物主配电连接过来的,
使用一颗Y1电容,或2颗Y2电容并联(两颗电容必须具有相同的容值,并且单颗电容的电压不能小于整个 绝缘端的工作电压)。
串联容值的选择:跨接绝缘的电容容值要求满足电容放电的时间常数不能超过要求,而且对于跨接可 接触绝缘的电容,可接触端测量的通过电容的漏电流、限流电路电流不能超过安全限值。
例如:图示绝缘为加强绝缘,电容跨接端的工作电压峰值320V,有效值220V,如何选择跨接电容。 1. 使用一颗Y1电容, 2. 使用两颗Y2电容串联,Y2电容的电压参数最少为227V(320/1.414)的有效值,容值根据输出端漏电流的
X2
≤2.5KV
Ⅱ
普通
C ≤ 1.0uF,2.5KV C> 1.0uF,2.5/√C
X3
≤1.2KV
__
普通
设备在使用中的脉冲电压是不可避免的,它可以由于线路受到雷击而引起,开关操作而引起,也可以 是由于转换相邻设备而引起,也可以是转换使用该电容的设备而引起。如果选择不当,电容无法承受高的 脉冲电压,易于击穿、失效。
安规x电容和y电容
安规x电容和y电容
1简介
安规x电容和y电容是一种用于电路中的电容器,通常用于电源滤波、信号耦合和悬浮电容等。
这两种电容器在安规方面有一些不同,因此在使用时需要注意。
2安规x电容
安规x电容一般采用金属薄膜作为电极,其安规等级通常在200V 以上,可以承受较高的使用电压。
在使用时,要注意其元件尺寸,以免超出电路设计范围。
另外,安规x电容的漏电流和温度系数都比较小,因此在高温环境下使用时,不易失效。
但是,在工作电流较大时,其电容值会变得不稳定,需要进行选择。
3安规y电容
安规y电容一般采用金属箔作为电极,其安规等级通常在100V以下,适用于低电压电路。
在使用时,要注意其耐压等级,以免超出使用范围。
另外,安规y电容的漏电流和温度系数都比较大,因此在高温环境下使用时,易失效。
但是,在工作电流较小时,其电容值可以保持稳定。
4选择与使用
在选择安规x电容和y电容时,需要根据电路设计要求进行选择。
如果电路需要承受较高的电压,就应该选择安规x电容;如果电路需要耐受低电压,则应该选择安规y电容。
在使用时,应当根据电路设计要求合理布局电容,防止其超出使用范围。
另外,在高温或高工作电流环境下,需要特别注意电容的稳定性和失效风险。
5结论
安规x电容和y电容是电路中常见的电容器,其安规等级和特性有所不同。
在使用时,需要根据电路设计要求选择合适的电容器,并注意其安装和使用方式,以保证电路的正常工作。
X,Y电容如何选择
串联容值的选择:跨接绝缘的电容容值要求满足电容放电的时间常数不能超过要求,而且对于跨接可 接触绝缘的电容,可接触端测量的通过电容的漏电流、限流电路电流不能超过安全限值。
例如:图示绝缘为加强绝缘,电容跨接端的工作电压峰值320V,有效值220V,如何选择跨接电容。 1. 使用一颗Y1电容, 2. 使用两颗Y2电容串联,Y2电容的电压参数最少为227V(320/1.414)的有效值,容值根据输出端漏电流的
Y 电容是一种使用于在电容器失效是不会导致电击危险的场合所使用的电容器或 RC 组件,一般使用 于 L-PE, N-PE 之间,这两个 Y 电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备 漏电或机壳带电,容易危及人身安全及生命。它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较 高。
路中是用于 L-L 之间,或 L-N 之间。X 电容按照叠加到电源本体上的脉冲峰值电压(使用中可能承受的)
的大小分为三个小类 X1,X2,X3 电容。
表 1 X 电容分类
安 允许的峰值 过电压等 应用场合
耐压测试中施加的峰值电压
规电容 脉冲电压
级
X1
>2.5KV
≤4.0KV
Ⅲ
高峰值脉
冲电压
C ≤ 1.0uF,4KV; C> 1.0uF,4/√C
考虑电路输入端的可能的脉冲电压的大小,不同的电容承受脉冲电压的大小不同,电容的耐 压不能小于电路中的脉冲电压的峰值。例如:UPS的输入端,考虑过电压等级III,一般来说 脉冲电压峰值为4000V,所以输入端只能选择X1,Y1,Y2电容。
安规电容X电容Y电容详细分析
安规电容X电容Y电容详细分析安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664)X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘根据IEC 60384-14,电容器分为X电容及Y电容,1. X电容是指跨于L-N之间的电容器,2. Y电容是指跨于L-G/N-G之间的电容器。
(L="Line", N="Neutral", G="Ground")X电容底下又分为X1, X2, X3,主要差別在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3,Y4, 主要差別在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压 n/a4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664)X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘LED驱动设计5大技巧要领1、芯片发热这主要针对内置电源调制器的高压驱动芯片。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
安规电容器:X与Y电容的安全等级
作为安全电容之一的X电容,也要求必须取得安全检测机构的认证。
X电容一般都标有安全认证标志和耐压AC250V或AC275V字样,但其真正的直流耐压高达2000V以上,使用的时候不要随意使用标称耐压AC250V或者DC400V之类的的普通电容来代用。
作为安全电容的Y电容,要求必须取得安全检测机构的认证。
Y电容外观多为橙色或蓝色,一般都标有安全认证标志(如UL、CSA等标识)和耐压AC250V或AC275V字样。
然而,其真正的直流耐压高达5000V 以上。
必须强调,Y电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用。
通常,X电容多选用耐纹波电流比较大的聚脂薄膜类电容。
这种类型的电容,体积较大,但其允许瞬间充放电的电流也很大,而其内阻相应较小。
普通电容纹波电流的指标都很低,动态内阻较高。
用普通电容代替X电容,除了电容耐压无法满足标准之外,纹波电流指标也难以符合要求。
根據IEC 60384-14,電容器分為X電容及Y電容,
1. X電容是指跨於L-N之間的電容器,
2. Y電容是指跨於L-G/N-G之間的電容器.
(L=Line, N=Neutral, G=Ground)
X電容底下又分為X1, X2, X3,主要差別在於:
1. X1耐高壓大於
2.5 kV, 小於等於4 kV,
2. X2耐高壓小於等於2.5 kV,
3. X3耐高壓小於等於1.2 kV
Y電容底下又分為Y1, Y2, Y3,Y4, 主要差別在於: (耐直流电压等级)
1. Y1耐高壓大於8 kV,
2. Y2耐高壓大於5 kV,
3. Y3耐高壓n/a
4. Y4耐高壓大於2.5 kV
它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.
安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全. 它包括了X电容和Y电容。
x电容是跨接在电力线两线(L-N)之间的电容,一般选用金属薄膜电容;Y电容是分别跨接在电力线两线和地之间(L-E,N-E)的电容,一般是成对出现。
基于漏电流的限制,Y电容值不能太大,一般X电容是uF级,Y电容是nF级。
X电容抑制差模干扰,Y电容抑制共模干扰。
安规电容安全等级
安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664)
X1 >2.5kV ≤4.0kV Ⅲ
X2 ≤2.5kV Ⅱ
X3 ≤1.2kV ——
安规电容安全等级绝缘类型额定电压范围
Y1 双重绝缘或加强绝缘≥250V
Y2 基本绝缘或附加绝缘≥150V ≤250V
Y3 基本绝缘或附加绝缘≥150V ≤250V
Y4 基本绝缘或附加绝缘<150V
Y 电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的。
GJB151规定Y电容的容量应不大于0.1uF。
Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身安全具有重要意义。
再补充一点选择应注意的地方:
一.抑制电源电磁干扰用电容器
当在电源跨线电路中使用电容器来消除噪音时,不仅仅只有正常电压,还必须考虑到异常的脉冲电压(如闪电)的产生,这可能会导致电容器冒烟或者起火。
所以,跨线电容器的安全标准对于在不同国家有严格规定,故必须使用经过安全认证的电容器。
二.不允许将直流电容器用作跨线电容器使用:
对于X2类抑制电源电磁干扰用电容器应适用于在电容器失效时不会导致电击危险的场合,如电源跨线路连接,可承受2.5kV的脉冲电压。
对于Y2类抑制电源电磁干扰用电容器应适用于在电容器失效时不会导致电击危险的场合,用于电源跨线路连接时,能承受5kV的脉冲电压冲击,不致发生击穿现象。
1. X电容,聚苯乙烯(薄膜乙烯)电容,聚苯乙烯的耐电压较高,适合EMI 电路的高压脉冲吸收作用。
2.容量计算:一般两级X电容,前一级用0.47uF,第二基用0.1uF;单级则用0.47uF.目前还没有比较方便的计算方法。
(电容容量的大小和电源的功率无直接关系)
X电容所说的是峰值电压,不是额定电压,X电容一般用MPX(金属化聚丙烯模电容)他们的额定电压也是几百伏,如一种X2标示为MPX-X2-250VAC/275VAC。
