双桥静力触探分层方法

静力触探土层分层

杂填土：曲线变化无规律，往往出现突变现象，由于其位于表层，较好判定。

粘土：qc曲线比较平缓，有缓慢的波形起伏，局部略有向右突峰，fs曲线略有突峰，在曲线右侧且距离较大
粉质粘土：qc曲线比较平缓，有缓慢的波形起伏，局部略有向右突峰，fs曲线局部略有突峰，与qc曲线距离较近，大部位于qc曲线右侧，局部交叉越过左侧粉土：qc值较大，曲线呈大钝锯齿状，齿峰较缓，fs曲线一般位于qc曲线右侧，局部间隔较大，但偶尔也和qc曲线左右穿插。

粉细砂：qc值较大，曲经大部呈尖锐锯齿状，fs曲线一般和qc曲线间隔较小，曲线尖峰处部分位于qc曲线以左；细砂中qc曲线和fs曲线的尖齿更为剧烈，局部呈不规则的、残破的大锯齿状，fs曲线大部分位于qc曲线左边。

关于双桥静力触探分层方法

双桥静力触探分层方法传统的单桥静力触探（简称单桥静探）只能测量比贯入阻力（Ps），数据单一、图形简单，在已有静探测试经验的简单场地能较好地满足工程需要，但对于岩土种类较多的复杂场地，单桥静探就具有较大的局限性。

而双桥静力触探（简称双桥静探）可以测量锥尖阻力（qc）和侧壁阻力（fs），还能求算出摩阻比（Rf），数据多元、图形丰富，相比单桥静探具有单独测试能力强、分层更准确等特点。

勘测分公司在地层复杂、软土深厚的江汉平原地区大量使用双桥静探进行测试，很好地满足了工程的需要，取得了较好的实践效果。

现将双桥静力触探内业整理经验归纳如下。

一：各类土的双桥静探曲线特征划分土层是双桥触探的基本应用之一，目前国内外在利用静力触探指标划分土层、确定土名的问题上，大多采用双桥探头测得的。

通过多年来湖北地区粘性土、粉土及砂类土中进行的静力触探与钻孔资料的对比，按土类对曲线形态进行分析，从中得出比较显著的特征，可以做为划分土类的基本标志，现分述如下：( 1 )填土：在测试以粘性土为主的素填土和以生活垃圾为主的杂填土，曲线变化无规律，往往出现突变现象，由于其位于表层，比较好判定。

2 )粘土：qc曲线比较平缓，有缓慢的波形起伏，局部略有突峰，fs曲线略有突峰，在曲线右侧且距离较大。

粘土特征曲线粉质粘土特征曲线( 3 ) 粉质粘土：qc曲线比较平缓，有缓慢的波形起伏，局部略有突峰，fs曲线局部略有突峰，与qc曲线距离较粘土近，大部位于qc曲线右侧，当土质不均时局部交叉越过qc曲线( 4 ) 粉土：qc值较大，曲线呈短锯齿状，齿峰较缓，fs曲线一般位于qc曲线右侧，局部间隔较大，但偶尔也和qc曲线左右穿插。

粉土特征曲线粉细砂特征曲线( 5 ) 砂类土：qc值较大，曲线呈长锯齿状，fs 曲线一般和qc曲线间隔较小，曲线尖峰处大部位于qc曲线以左；砂类土颗粒不均匀时qc曲线和fs曲线的尖齿更为剧烈，局部呈不规则的、残破的大锯齿状二：各土类划分指标通过双桥静探曲线形态我们能够对土层大致分层，但要做到精确分层我们还应根据《工程地质手册》（第四版）第205页图3-4-6来划分，现结合《岩土工程勘察工作规程》（DB42/169-2003）将图3-4-6中的公式整理成下表。

双桥静力触探曲线形态判别土类特征图表

29
附录E 双桥静力触探曲线形态判别土类特征图表
E.0.1 当使用双桥静力触探时，可依据表E.0.1定性判别土类。

表E.0.1 双桥静力触探各土层曲线特征图表
土层名称曲线特征曲线形态
（实线为c q ，虚线为s f ）
淤泥、淤泥质黏性土 c q 曲线较平直，s f 在c q 右侧（较接
近），曲线基本无起伏
黏土
c q 曲线起伏变化缓慢，s f 在c q 右侧（距离较远）粉质黏土 c q 曲线起伏变化缓慢，局部略有突
峰，s f 大部位于c q 右侧（距离较近），
当土质不均时局部交叉越过c q 曲线
粉土 c q 值较大，曲线呈短锯齿状，齿峰较
缓，s f 曲线一般位于c q 曲线右侧，局
部间隔较大，偶尔和c q 曲线左右穿插
砂土 c q 值较大，曲线呈长锯齿状，s f 曲线
一般和c q 曲线间隔较小，曲线尖峰处
大部分位于c q 曲线左侧；砂类土颗粒
不均匀时c q 曲线和s f 曲线的尖齿更
为剧烈，局部呈不规则的、残破的
大锯齿状。

(完整版)双桥静力触探分层

双桥静力触探分层探讨传统的单桥静力触探（简称单桥静探）只能测量比贯入阻力（Ps），数据单一、图形简单，在已有静探测试经验的简单场地能较好地满足工程需要，但对于岩土种类较多的复杂场地，单桥静探就具有较大的局限性。

而双桥静力触探（简称双桥静探）可以测量锥尖阻力（q c）和侧壁阻力（f s），还能求算出摩阻比（R f），数据多元、图形丰富，相比单桥静探具有单独测试能力强、分层更准确等特点。

勘测分公司在地层复杂、软土深厚的江汉平原地区大量使用双桥静探进行测试，很好地满足了工程的需要，取得了较好的实践效果。

现将双桥静力触探内业整理经验归纳如下。

一：各类土的双桥静探曲线特征划分土层是双桥触探的基本应用之一，目前国内外在利用静力触探指标划分土层、确定土名的问题上，大多采用双桥探头测得的。

通过多年来湖北地区粘性土、粉土及砂类土中进行的静力触探与钻孔资料的对比，按土类对曲线形态进行分析，从中得出比较显著的特征，可以做为划分土类的基本标志，现分述如下：( 1 )填土：在测试以粘性土为主的素填土和以生活垃圾为主的杂填土，曲线变化无规律，往往出现突变现象，由于其位于表层，比较好判定。

( 2 )粘土：q c曲线比较平缓，有缓慢的波形起伏，局部略有突峰，f s曲线略有突峰，在曲线右侧且距离较大。

粘土特征曲线粉质粘土特征曲线( 3 ) 粉质粘土：q c曲线比较平缓，有缓慢的波形起伏，局部略有突峰，f s曲线局部略有突峰，与q c曲线距离较粘土近，大部位于q c曲线右侧，当土质不均时局部交叉越过q c曲线。

( 4 ) 粉土：q c值较大，曲线呈短锯齿状，齿峰较缓，f s曲线一般位于q c曲线右侧，局部间隔较大，但偶尔也和q c曲线左右穿插。

粉土特征曲线粉细砂特征曲线( 5 ) 砂类土：q c值较大，曲线呈长锯齿状，f s曲线一般和q c曲线间隔较小，曲线尖峰处大部位于q c曲线以左；砂类土颗粒不均匀时q c曲线和f s曲线的尖齿更为剧烈，局部呈不规则的、残破的大锯齿状。

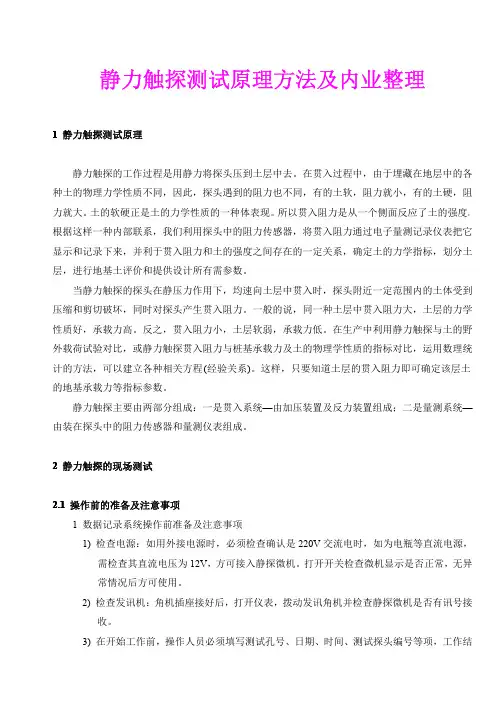

静力触探测试原理方法及内业整理

静力触探测试原理方法及内业整理1静力触探测试原理静力触探的工作过程是用静力将探头压到土层中去。

在贯入过程中，由于埋藏在地层中的各种土的物理力学性质不同，因此，探头遇到的阻力也不同，有的土软，阻力就小，有的土硬，阻力就大。

土的软硬正是土的力学性质的一种体表现。

所以贯入阻力是从一个侧面反应了土的强度。

根据这样一种内部联系，我们利用探头中的阻力传感器，将贯入阻力通过电子量测记录仪表把它显示和记录下来，并利于贯入阻力和土的强度之间存在的一定关系，确定土的力学指标，划分土层，进行地基土评价和提供设计所有需参数。

当静力触探的探头在静压力作用下，均速向土层中贯入时，探头附近一定范围内的土体受到压缩和剪切破坏，同时对探头产生贯入阻力。

一般的说，同一种土层中贯入阻力大，土层的力学性质好，承载力高。

反之，贯入阻力小，土层软弱，承载力低。

在生产中利用静力触探与土的野外载荷试验对比，或静力触探贯入阻力与桩基承载力及土的物理学性质的指标对比，运用数理统计的方法，可以建立各种相关方程(经验关系)。

这样，只要知道土层的贯入阻力即可确定该层土的地基承载力等指标参数。

静力触探主要由两部分组成：一是贯入系统—由加压装置及反力装置组成；二是量测系统—由装在探头中的阻力传感器和量测仪表组成。

2静力触探的现场测试2.1操作前的准备及注意事项1数据记录系统操作前准备及注意事项1)检查电源：如用外接电源时，必须检查确认是220V交流电时，如为电瓶等直流电源，需检查其直流电压为12V，方可接入静探微机。

打开开关检查微机显示是否正常，无异常情况后方可使用。

2)检查发讯机：角机插座接好后，打开仪表，拨动发讯角机并检查静探微机是否有讯号接收。

3)在开始工作前，操作人员必须填写测试孔号、日期、时间、测试探头编号等项，工作结束后记录测试深度。

2现场操作前的准备及注意事项1)作业前需了解工程类型、工程特点、可能的基础类型及埋深，孔位、孔深、测试目的。

2)了解作业场地的地形和交通情况。

双桥静力触探分层

双桥静力触探分层探讨传统的单桥静力触探（简称单桥静探）只能测量比贯入阻力（Ps），数据单一、图形简单，在已有静探测试经验的简单场地能较好地满足工程需要，但对于岩土种类较多的复杂场地，单桥静探就具有较大的局限性。

而双桥静力触探（简称双桥静探）可以测量锥尖阻力（q c）和侧壁阻力（f s），还能求算出摩阻比（R f），数据多元、图形丰富，相比单桥静探具有单独测试能力强、分层更准确等特点。

勘测分公司在地层复杂、软土深厚的江汉平原地区大量使用双桥静探进行测试，很好地满足了工程的需要，取得了较好的实践效果。

现将双桥静力触探内业整理经验归纳如下。

一：各类土的双桥静探曲线特征划分土层是双桥触探的基本应用之一，目前国内外在利用静力触探指标划分土层、确定土名的问题上，大多采用双桥探头测得的。

通过多年来湖北地区粘性土、粉土及砂类土中进行的静力触探与钻孔资料的对比，按土类对曲线形态进行分析，从中得出比较显著的特征，可以做为划分土类的基本标志，现分述如下：( 1 )填土：在测试以粘性土为主的素填土和以生活垃圾为主的杂填土，曲线变化无规律，往往出现突变现象，由于其位于表层，比较好判定。

( 2 )粘土：q c曲线比较平缓，有缓慢的波形起伏，局部略有突峰，f s曲线略有突峰，在曲线右侧且距离较大。

粘土特征曲线粉质粘土特征曲线( 3 ) 粉质粘土：q c曲线比较平缓，有缓慢的波形起伏，局部略有突峰，f s曲线局部略有突峰，与q c曲线距离较粘土近，大部位于q c曲线右侧，当土质不均时局部交叉越过q c曲线。

( 4 ) 粉土：q c值较大，曲线呈短锯齿状，齿峰较缓，f s曲线一般位于q c曲线右侧，局部间隔较大，但偶尔也和q c曲线左右穿插。

粉土特征曲线粉细砂特征曲线( 5 ) 砂类土：q c值较大，曲线呈长锯齿状，f s曲线一般和q c曲线间隔较小，曲线尖峰处大部位于q c曲线以左；砂类土颗粒不均匀时q c曲线和f s曲线的尖齿更为剧烈，局部呈不规则的、残破的大锯齿状。

(完整版)双桥静力触探分层方法.doc

双桥静力触探分层方法传统的单桥静力触探（简称单桥静探）只能测量比贯入阻力（ Ps），数据单一、图形简单，在已有静探测试经验的简单场地能较好地满足工程需要，但对于岩土种类较多的复杂场地，单桥静探就具有较大的局限性。

而双桥静力触探（简称双桥静探）可以测量锥尖阻力（qc）和侧壁阻力（f s ），还能求算出摩阻比（ Rf），数据多元、图形丰富，相比单桥静探具有单独测试能力强、分层更准确等特点。

勘测分公司在地层复杂、软土深厚的江汉平原地区大量使用双桥静探进行测试，很好地满足了工程的需要，取得了较好的实践效果。

现将双桥静力触探内业整理经验归纳如下。

一：各类土的双桥静探曲线特征划分土层是双桥触探的基本应用之一，目前国内外在利用静力触探指标划分土层、确定土名的问题上，大多采用双桥探头测得的。

通过多年来湖北地区粘性土、粉土及砂类土中进行的静力触探与钻孔资料的对比，按土类对曲线形态进行分析，从中得出比较显著的特征，可以做为划分土类的基本标志，现分述如下：( 1 ) 填土：在测试以粘性土为主的素填土和以生活垃圾为主的杂填土，曲线变化无规律，往往出现突变现象，由于其位于表层，比较好判定。

2 ) 粘土： qc 曲线比较平缓，有缓慢的波形起伏，局部略有突峰， fs 曲线略有突峰，在曲线右侧且距离较大。

粘土特征曲线粉质粘土特征曲线( 3 )粉质粘土：qc曲线比较平缓，有缓慢的波形起伏，局部略有突峰，fs 曲线局部略有突峰，与 qc 曲线距离较粘土近，大部位于qc 曲线右侧，当土质不均时局部交叉越过qc 曲线( 4 ) 粉土： qc 值较大，曲线呈短锯齿状，齿峰较缓， fs 曲线一般位于 qc 曲线右侧，局部间隔较大，但偶尔也和 qc 曲线左右穿插。

粉土特征曲线粉细砂特征曲线( 5 ) 砂类土： qc 值较大，曲线呈长锯齿状， fs 曲线一般和 qc 曲线间隔较小，曲线尖峰处大部位于 qc 曲线以左；砂类土颗粒不均匀时 qc 曲线和 fs 曲线的尖齿更为剧烈，局部呈不规则的、残破的大锯齿状二：各土类划分指标通过双桥静探曲线形态我们能够对土层大致分层，但要做到精确分层我们还应根据《工程地质手册》（第四版）第 205 页图 3-4-6 来划分，现结合《岩土工程勘察工作规程》（ DB42/169-2003）将图 3-4-6 中的公式整理成下表。

(完整版)双桥静力触探分层方法

双桥静力触探分层方法传统的单桥静力触探（简称单桥静探）只能测量比贯入阻力（Ps），数据单一、图形简单，在已有静探测试经验的简单场地能较好地满足工程需要，但对于岩土种类较多的复杂场地，单桥静探就具有较大的局限性。

而双桥静力触探（简称双桥静探）可以测量锥尖阻力（qc）和侧壁阻力（fs），还能求算出摩阻比（Rf），数据多元、图形丰富，相比单桥静探具有单独测试能力强、分层更准确等特点。

勘测分公司在地层复杂、软土深厚的江汉平原地区大量使用双桥静探进行测试，很好地满足了工程的需要，取得了较好的实践效果。

现将双桥静力触探内业整理经验归纳如下。

一：各类土的双桥静探曲线特征划分土层是双桥触探的基本应用之一，目前国内外在利用静力触探指标划分土层、确定土名的问题上，大多采用双桥探头测得的。

通过多年来湖北地区粘性土、粉土及砂类土中进行的静力触探与钻孔资料的对比，按土类对曲线形态进行分析，从中得出比较显著的特征，可以做为划分土类的基本标志，现分述如下：( 1 )填土：在测试以粘性土为主的素填土和以生活垃圾为主的杂填土，曲线变化无规律，往往出现突变现象，由于其位于表层，比较好判定。

2 )粘土：qc曲线比较平缓，有缓慢的波形起伏，局部略有突峰，fs曲线略有突峰，在曲线右侧且距离较大。

粘土特征曲线粉质粘土特征曲线( 3 ) 粉质粘土：qc曲线比较平缓，有缓慢的波形起伏，局部略有突峰，fs曲线局部略有突峰，与qc曲线距离较粘土近，大部位于qc曲线右侧，当土质不均时局部交叉越过qc曲线( 4 ) 粉土：qc值较大，曲线呈短锯齿状，齿峰较缓，fs曲线一般位于qc曲线右侧，局部间隔较大，但偶尔也和qc曲线左右穿插。

粉土特征曲线粉细砂特征曲线( 5 ) 砂类土：qc 值较大，曲线呈长锯齿状，fs 曲线一般和qc 曲线间隔较小，曲线尖峰处大部位于qc 曲线以左；砂类土颗粒不均匀时qc 曲线和fs 曲线的尖齿更为剧烈，局部呈不规则的、残破的大锯齿状二：各土类划分指标通过双桥静探曲线形态我们能够对土层大致分层，但要做到精确分层我们还应根据《工程地质手册》（第四版）第205页图3-4-6来划分，现结合《岩土工程勘察工作规程》（DB42/169-2003）将图3-4-6中的公式整理成下表。

静力触探试验(原理和应用)

静力触探试验（原理和应用）静力触探试验静力触探测试〔static cone penetration test〕简称静探（CPT）。

静力触探试验是把一定规格的圆锥形探头借助机械匀速压人土中，并测定探头阻力等的一种测试方法，实际上是一种准静力触探试验。

荷兰人在20世纪40年代提出了静力触探技术和机械式静力触探仪。

试验是用机械装置把带有双层管的圆锥形探头压人土中，在地面上用压力表分别量测套筒侧壁与周围土层间的摩阻力（fs）和探头锥尖贯入土层时所受的阻力（qc）。

电测静力触探试验于1964年首先在我国研制成功。

原建工部综合勘察院成功地研制了世界上第一台电测静力触探仪，即我国目前普遍应用的单桥（单用）探头静力触探仪。

利用电阻应变测试技术，直接从探头中量测贯入阻力，并定义为比贯入阻力。

20世纪60年代后期，荷兰开始研制类似的电测静力触探仪，探头为双桥式的。

此项成果发表于1971年。

从20世纪70年代开始，电测静力触探的发展使静力触探有了新的活力，发展迅猛，应用普遍。

其中，最重要的发展是国际上于20世纪80年代初成功研制了可测孔隙水压力的电测式静力触探，简称孔压触探.（CPTU）。

它可以同时测量锥头阻力、侧壁摩擦力和孔隙水压力，为了解土的更多的工程性质及提高测试精度提供了极大的可能性和现实性。

目前在我国使用的静力触探仪以电测式为主。

静力触探具有下列明显优点：（1）测试连续、快速，效率高，功能多，兼有勘探与测试的双重作用；（2）采用电测技术后，易于实现测试过程的自动化，测试成果可由计算机自动处理，大大减轻了人的工作强度。

由于以上原因，电测静力触探是目前应用最广的一种土工原位测试技术，本章将重点加以叙述和讨论。

静力触探的主要缺点是对碎石类土和密实砂土难以贯入，也不能直接观测土层。

在地质勘探工作中，静力触探常和钻探取样联合运用。

图2-1是静力触探示意和得到的测试曲线。

从测试曲线和地层分布的对比可以看出，触探阻力的大小与地层的力学性质有密切的相关关系。

双桥静力触探土层划分方法探讨

双桥静力触探土层划分方法探讨郭凌峰李正东赖建坤（广东工业大学岩土工程研究所，广州５１０００６）摘要：科学地进行地基土的力学分层，对于工程具有重要意义。

现有双桥静力触探土层划分是按分类图法对土类进行划分，没有实际划分具体过程，其物理力学内涵反映不够，也不便于更系统地分析及编程。

为此，针对双桥静力触探的土层划分问题，本文提出一种综合分析法；即基于模糊数学，对地基土实测数据先后进行力学性质分区和分类图法判别土类，再依照所选用的判定标准，通过模糊矩阵进行运算和归一化处理，以得到土层分区结果；该分析可利用自主开发的基于Ｆｏｒｔｒａｎ语言地基土分层程序进行。

在上述基础上，以广州南沙地区某软土地基处理项目作为案例，利用上述土层划分方法对静力触探数据进行分析计算，成功对目标测点土层进行了土类划分，表明了该法的可行性。

本文给出的双桥静力触探划分方法，简便易用且适应性强，便于一线工程技术人员应用。

关键词：地基土；双桥静力触探；模糊数学；土类分区；力学分层中图分类号：Ｆ２２４．５文献标识码：Ｂ文章编号：1674-2133（２０１６）０４－０５－０７Study of cone penetration layer division methodGUO Ling-fengLI Zheng-dong LAI Jian-kun（Institute of geotechnical engineering,Guangdong University of Technology ,Guangzhou 510006,China)Abstract:Ｉｔｉｓｏｆｇｒｅａｔｓｉｇｎｉｆｉｃａｎｃｅｆｏｒｔｈｅｅｎｇｉｎｅｅｒｉｎｇｔｏｓｃｉｅｎｔｉｆｉｃａｌｌｙｃａｒｒｙｏｕｔｔｈｅｌａｙｅｒｅｄｓｏｉｌｍｅｃｈａｎｉｃｓ．Ｔｈｅｃｏｎｅｐｅｎｅｔｒａｔｉｏｎｏｆｓｏｉｌｌａｙｅｒｐａｒｔｉｔｉｏｎｉｓｄｉｖｉｄｅｄａｃｃｏｒｄｉｎｇｔｏｔｈｅｃｌａｓｓｉｆｉｃａｔｉｏｎｍｅｔｈｏｄ，ｎｏｔｔｈｅａｃｔｕａｌｄｉｖｉｓｉｏｎｏｆｔｈｅｓｐｅｃｉｆｉｃｐｒｏｃｅｓｓ，ｔｈｅｐｈｙｓｉｃａｌａｎｄｍｅｃｈａｎｉｃａｌｎａｔｕｒｅｉｓｎｏｔｅｎｏｕｇｈ，ｎｏｔｔｏｆａｃｉｌｉｔａｔｅａｍｏｒｅｓｙｓｔｅｍａｔｉｃａｎａｌｙｓｉｓａｎｄｐｒｏｇｒａｍｍｉｎｇ．Ｔｈｅｒｅｆｏｒｅ，ｔｈｅｓｏｉｌｐａｒｔｉｔｉｏｎｉｎｇｐｒｏｂｌｅｍｏｆｃｏｎｅｐｅｎｅｔｒａｔｉｏｎｔｅｓｔ，ｔｈｉｓｐａｐｅｒｐｒｅｓｅｎｔｓａｃｏｍｐｒｅｈｅｎｓｉｖｅａｎａｌｙｓｉｓｍｅｔｈｏｄ；ｂａｓｅｄｏｎｆｕｚｚｙｍａｔｈｅｍａｔｉｃｓ，ｔｈｅｍｅａｓｕｒｅｄｄａｔａｏｆｆｏｕｎｄａｔｉｏｎｓｏｉｌｈａｓｔｈｅｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓｏｆｐａｒｔｉｔｉｏｎａｎｄｃｌａｓｓｉｆｉｃａｔｉｏｎｍａｐｃｒｉｔｅｒｉｏｎｏｆｓｏｉｌｔｙｐｅ，ａｃｃｏｒｄｉｎｇｔｏｔｈｅｃｒｉｔｅｒｉａｏｆｔｈｅｓｅｌｅｃｔｅｄｏｐｅｒａｔｉｏｎ，ａｎｄｎｏｒｍａｌｉｚｅｄｂｙｔｈｅｆｕｚｚｙｍａｔｒｉｘ，ｉｎｏｒｄｅｒｔｏｇｅｔｔｈｅｒｅｓｕｌｔｓｏｆｐａｒｔｉｔｉｏｎｏｆｓｏｉｌｔｈｅａｎａｌｙｓｉｓｃａｎｂｅｕｓｅｄ；ｔｈｅｉｎｄｅｐｅｎｄｅｎｔｄｅｖｅｌｏｐｍｅｎｔｏｆｔｈｅＦｏｒｔｒａｎｌａｎｇｕａｇｅｐｒｏｇｒａｍｂａｓｅｄｏｎｌａｙｅｒｅｄｓｏｉｌ．Ｏｎｔｈｅｂａｓｉｓｏｆｔｈｅａｂｏｖｅ，ａｓｏｆｔｓｏｉｌｇｒｏｕｎｄｔｒｅａｔｍｅｎｔｐｒｏｊｅｃｔｉｎＧｕａｎｇｚｈｏｕＮａｎｓｈａａｒｅａａｓａｃａｓｅ，ｔｈｅＣＰＴｄａｔａｗｅｒｅａｎａｌｙｚｅｄｕｓｉｎｇｔｈｅｌａｙｅｒｄｉｖｉｓｉｏｎｍｅｔｈｏｄ，ｔｈｅｓｕｃｃｅｓｓｏｆｍｅａｓｕｒｉｎｇｐｏｉｎｔｓｏｆｓｏｉｌｃｌａｓｓｉｆｉｃａｔｉｏｎ，ｓｈｏｗｅｄｔｈｅｆｅａｓｉｂｉｌｉｔｙｏｆｔｈｅｍｅｔｈｏｄ．Ｔｈｅｃｏｎｅｐｅｎｅｔｒａｔｉｏｎｄｉｖｉｓｉｏｎｍｅｔｈｏｄｉｓｇｉｖｅｎｉｎｔｈｉｓｐａｐｅｒ，ｅａｓｙｔｏｕｓｅａｎｄｓｔｒｏｎｇａｄａｐｔａｂｉｌｉｔｙ，ｃｏｎｖｅｎｉｅｎｔａｐｐｌｉｃａｔｉｏｎｏｆｌｉｎｅｅｎｇｉｎｅｅｒｉｎｇａｎｄｔｅｃｈｎｉｃａｌｐｅｒｓｏｎｎｅｌ．Keywords:Ｓｏｉｌ；ｃｏｎｅｐｅｎｅｔｒａｔｉｏｎｔｅｓｔ；ｆｕｚｚｙｍａｔｈｅｍａｔｉｃｓ；ｓｏｉｌｍｅｃｈａｎｉｃｓｈｉｅｒａｒｃｈｉｃａｌｐａｒｔｉｔｉｏｎ１引言近静力触探作为一种常用的原位测试方法，已经成为了工程中不可或缺的重要测试手段。

静力触探试验操作规程

静力触探试验操作规程1000字静力触探试验是一种土工测试方法，用于测定土层的密实度和板层的分布情况。

本文将介绍静力触探试验的操作规程。

一、试验前准备工作1、调查土层情况在进行静力触探试验之前，首先要进行土层的调查。

调查内容包括土层的层位、厚度、性质、含水量等。

根据调查结果确定试验点位。

2、检查仪器设备检查静力触探试验仪及其相关配件和工具，包括传感器、控制器、导线、侧向力传感器和责任针头等是否完好，并校准仪器。

3、安装试验固定架或支撑架根据试验点实际情况选择固定架或支撑架，并将其安装在试验点上。

确保架子的稳定性和垂直性。

4、准备触探头选择合适的触探头（钢筒或责任针头），并进行清洁和消毒。

二、试验操作过程1、安装触探头将触探头安装在相应的钻杆中，并与传感器相连。

2、放置传感器将传感器放置在试验固定架或支撑架上，并将导线连接到控制器。

3、改变机械振动频率选择合适的机械振动频率和振动幅度，根据试验点和土层情况进行适当调整。

4、开始触探将触探头插入土壤中，并逐步增加振动频率和幅度，直到触碰到板层或达到设定深度。

5、记录触探数据获得触探数据后，记录钻杆的深度、振动频率、振动幅度、击数、阻力（或地位）等试验参数，并将数据保存在静力触探试验数据表中。

根据需要可以使用录音或视频方式记录完整的试验数据过程。

6、停止试验当试验完成时，减小振动幅度，将触探头卸下。

三、试验后处理工作1、分析处理数据对试验数据进行分析处理，得到每层土壤性质和板层分布情况等信息。

2、统计和绘制曲线统计和绘制每层土壤的阻力和击数曲线，根据曲线观察土层分布情况，评估土层的稠密度和强度等指标。

3、撤回试验固定架或支撑架在试验完成后，撤回试验固定架或支撑架并进行清洁和消毒。

四、注意事项1、在试验前必须进行地质勘察，了解土层的情况，选择合适的试验点。

2、在试验过程中，必须遵守规定的操作时序和方法。

3、仪器设备必须保持清洁、完整和正常工作状态，每次使用前要进行检查并进行校准。

静力触探测试原理方法及内业整理资料

静力触探测试原理方法及内业整理1 静力触探测试原理静力触探的工作过程是用静力将探头压到土层中去。

在贯入过程中，由于埋藏在地层中的各种土的物理力学性质不同，因此，探头遇到的阻力也不同，有的土软，阻力就小，有的土硬，阻力就大。

土的软硬正是土的力学性质的一种体表现。

所以贯入阻力是从一个侧面反应了土的强度。

根据这样一种内部联系，我们利用探头中的阻力传感器，将贯入阻力通过电子量测记录仪表把它显示和记录下来，并利于贯入阻力和土的强度之间存在的一定关系，确定土的力学指标，划分土层，进行地基土评价和提供设计所有需参数。

当静力触探的探头在静压力作用下，均速向土层中贯入时，探头附近一定范围内的土体受到压缩和剪切破坏，同时对探头产生贯入阻力。

一般的说，同一种土层中贯入阻力大，土层的力学性质好，承载力高。

反之，贯入阻力小，土层软弱，承载力低。

在生产中利用静力触探与土的野外载荷试验对比，或静力触探贯入阻力与桩基承载力及土的物理学性质的指标对比，运用数理统计的方法，可以建立各种相关方程(经验关系)。

这样，只要知道土层的贯入阻力即可确定该层土的地基承载力等指标参数。

静力触探主要由两部分组成：一是贯入系统—由加压装置及反力装置组成；二是量测系统—由装在探头中的阻力传感器和量测仪表组成。

2 静力触探的现场测试2.1 操作前的准备及注意事项1 数据记录系统操作前准备及注意事项1) 检查电源：如用外接电源时，必须检查确认是220V交流电时，如为电瓶等直流电源，需检查其直流电压为12V，方可接入静探微机。

打开开关检查微机显示是否正常，无异常情况后方可使用。

2) 检查发讯机：角机插座接好后，打开仪表，拨动发讯角机并检查静探微机是否有讯号接收。

3) 在开始工作前，操作人员必须填写测试孔号、日期、时间、测试探头编号等项，工作结束后记录测试深度。

2 现场操作前的准备及注意事项1) 作业前需了解工程类型、工程特点、可能的基础类型及埋深，孔位、孔深、测试目的。

静力触探试验指导书

仪器设备操作规程第章第 1 页共 3 页静力触探仪操作规程一、总则1.1静力触探试验适用于软土、一般粘性土、粉土、砂土和含少量碎石的土.静力触探可根据工程需要采用单桥探头、双桥探头或带孔隙水压力量测的单、双桥探头，可测定比贯入阻力(ps)、锥尖阻力(qc)、侧壁摩阻力(fs)和贯入时的孔隙水压力(u)。

二、设备组成静力触探仪的组成见下图三、静力触探技术要求3.1触探头应匀速垂直压入土中，贯入速率为1.2m/min；3.2触探头的测力传感器连同仪器、电缆应进行定期标定，室内探头标定测力传感器的非线性误差、重复性误差、滞后误差、温度零漂、归零误差均应小于1%FS （full scale），现场试验归零误差应小于3% ，绝缘电阻不小于500MΩ3.3深度记录误差不应大于触探深度的±1% ;3.4当贯入深度大于30m，或穿过厚层软土层再贯入硬土层时，应防止孔斜或触探杆断裂，也可配置测斜探头量测触探孔偏斜角，以修正土层界线深度。

3.5孔压探头在贯入前，应在室内保证探头应变腔为已排除气泡的液体所充满，并在现场保持探头应变腔的饱和状态，直至探头进入地下水位以下土层。

在孔压静探试验中不得上提探头，以免出现真空负压，破坏应变腔的饱和状态。

3.6当进行孔压消散试验时，应量测停止贯入后不同时间的孔压值，其计时间隔应由密而疏。

试验过程中不得松动探杆。

四、操作步骤4.1平整试验场地，设置反力装置，将触探主机对准孔位，调平机座（用分度值为1mm的水准尺校准），并紧固在反力装置上。

4.2将已穿入探杆内的传感器引线按要求接到量测仪器上，打开电源开关，预热并调试到正常工作状态。

4.3贯入前应试压探头，检查顶柱、锥头、摩擦筒等部件工作是否正常。

当测孔隙压力时，应使孔压传感器透水面饱和，正常后将连接探头的探杆插入导向器内，调整垂直并紧固导向装置，必须保证探头垂直贯入土中。

启动动力设备并调整到正常工作状态。

4.4采用自动记录仪时，应安装深度转换装置，并检查卷纸机构运转是否正常，采用电阻应变仪或数字测力仪时，应设置深度标尺。

静力触探

静力触探
1、划分土层界限
根据静力触探曲线对土进行力学分层，或参照钻孔分层结合静探曲线的大小和形态特征进行土层工程分层，确定分层界线。

土层划分应考虑超前与滞后的影响，其确定方法如下：
1、上下层贯入阻力相差不大时，取超前深度和滞后深度的中点，或中点偏向小阻值5-10cm处作为分层界面。

2、上下层贯入阻力相差1倍以上时，当由软层进入硬层或硬层进入软层时，取软层最后一个（或第一个）贯入阻力小值偏向硬层10cm处作为分层
界面
3、上下层贯入阻力无甚变化时，可结合fs或Rf的变化确定分层界面。

静力触探试验

该规范规定当根据双桥探头静力触探资料确定预制桩竖向承载力标准值时对于粘性土粉土和砂土如无当地经验时可按下式计22245其它方面的应用除了在上述方面有着广泛的应用外静力触探技术还可用于推求土的物性参数密度密实度等力学参数ce检验地基处理后的效果测定滑坡的滑动面以及判断地基的液化可能性等
第 2章
2.1 试验设备和方法 2.2 基本测试原理 2.3 试验成果的整理分析 2.4 试验成果的应用 2.5 小结
14
15
2.4.2 确定土类静力触探的几种测试方法均可用于划分土类，但就其总体而言，单桥探头测试的参数太少，精度较差，常常需要和钻探及经验相结合，下面仅介绍《铁路工程地质原位测试规程》TB 10041-2003 中利用双桥探头测试结果进行划分的方法。
该方法利用了qc和Rf两个参数，其根据在于不同的土类不
相关规范的规定进行。主要应注意深度修正和零漂处理。
12
3．触探曲线的绘制
当使用自动化程度高的触探仪器时，需要的曲线可自
动绘制，只有在人工读数记录时才需要根据测得的数据绘制曲线。需要绘制的触探曲线包括 ps~h 或 qc~h 、 fs~h 和 Rf （=f/q×100%）~h曲线。
，E0，Es等），检验地基处理后的效果、测定滑坡的滑动面
以及判断地基的液化可能性等。关于这些方面的内容请见相关参考资料。
21
3.5 小
结
总起来说，静力触探方便、快捷，对土层的扰动小，测试连续进行，测试成本低，数据的重现性好，在岩土工程中有着多方面的用途，在原位测试技术中占有举足轻重的地位。静力触探的局限性除了对于硬土层难以穿越外，主要的还在于测试手段较为单一，无法控制应力路径和应变路径，测试时不能取样，测试时探杆的弯曲和倾斜较难控制，测试过程和对测试结果的解释对经验的依赖性过强等等。在工程中应用静力触探技术时应注意与其它测试手段联合运用，注意对当地经验的获取和积累，测试过程要严格遵守操作规程，发现异常情况要查明原因并尽早排除，对测试成果的分析和解释要注意理论和经验并重。另外，检测工作事关建筑物的安全，测试人员一定要有高度的责任心。 22

基于静力触探曲线的土体量化分层方法

24
工勘察
Geotechnical Investigation ＆ Surveying
2011 年第 3 期

基于静力触探曲线的土体量化分层方法
1 1 1 2 周瑜，晏鄂川，李辉，宋矿银
［ 3］
0
引言
，当探头从上覆土层贯
入，到达下卧土层之前，在层面以上一定深度（超前深度）内，上覆土层的锥尖阻力值要受下卧土层的影响，出现 “超前 ” 反映；而当探头进入下卧土层后，层面以下一定深度（滞后深度）内，下卧土层的锥尖阻力值要受上覆土层的影响，出现 “滞后 ” 反映。因此，过渡段实际上是由超前段和滞后段组成的，确定土层界面位置相当于确定超前深度和滞后深度，由于过渡段厚度可以在锥尖阻力曲线
上距地面 Z 深度的土体应力为：（ 1 － 2 μ）（ z － h） q － 2 （ 1 － μ）－ σz = － 4 （ 1 － μ）（ z － h ） 2 + r2 槡
[
（ 1 － 2 μ）（ z － h）（ z + h） + r 槡
2 2
+
（ 1 － 2 μ）（ z － h） + z + h －
将勘察场地内所有静探孔划分的号土层界面与对应的淤泥质粉质黏土层底面和粉细砂层底面的绝对差值相对差值进行统计得到场地内绝对差值相对差值的统计平均值列为表计的平均值可以知道利用确定超前深度的土层划分方法进行土层划分能够比较准确地划分出淤泥质粉质黏土层底面和粉细砂层底面即能够比较准确地划分出力学性质差异较大的土层
［ 1， 2］
仅对土
层划分进行了一般性规定，并无定量划分土层的标准，这导致了工程实践中土层划分的随意性，使土层物理力学数据统计等后续工作产生了误差，影响了勘察的准确性，不利于工程勘察及静力触探技术的发展。因此，确定一种基于静力触探曲线来定量划分土层的方法是十分必要的。利用锥尖阻力曲线进行土层划分，主要就是用曲线上反映土层接触带的过渡段确定土层界面位

(完整版)双桥静力触探分层.doc

双桥静力触探分层探讨传统的单桥静力触探（简称单桥静探）只能测量比贯入阻力（Ps），数据单一、图形简单，在已有静探测试经验的简单场地能较好地满足工程需要，但对于岩土种类较多的复杂场地，单桥静探就具有较大的局限性。

而双桥静力触探（简称双桥静探）可以测量锥尖阻力（q c）和侧壁阻力（ f s），还能求算出摩阻比（R f），数据多元、图形丰富，相比单桥静探具有单独测试能力强、分层更准确等特点。

勘测分公司在地层复杂、软土深厚的江汉平原地区大量使用双桥静探进行测试，很好地满足了工程的需要，取得了较好的实践效果。

现将双桥静力触探内业整理经验归纳如下。

一：各类土的双桥静探曲线特征划分土层是双桥触探的基本应用之一，目前国内外在利用静力触探指标划分土层、确定土名的问题上，大多采用双桥探头测得的。

通过多年来湖北地区粘性土、粉土及砂类土中进行的静力触探与钻孔资料的对比，按土类对曲线形态进行分析，从中得出比较显著的特征，可以做为划分土类的基本标志，现分述如下：( 1 ) 填土：在测试以粘性土为主的素填土和以生活垃圾为主的杂填土，曲线变化无规律，往往出现突变现象，由于其位于表层，比较好判定。

( 2 ) 粘土： q c曲线比较平缓，有缓慢的波形起伏，局部略有突峰，f s曲线略有突峰，在曲线右侧且距离较大。

粘土特征曲线粉质粘土特征曲线( 3 ) 粉质粘土： q c曲线比较平缓，有缓慢的波形起伏，局部略有突峰， f s曲线局部略有突峰，与 q c曲线距离较粘土近，大部位于q c曲线右侧，当土质不均时局部交叉越过q c曲线。

( 4 )粉土：q c值较大，曲线呈短锯齿状，齿峰较缓，f s曲线一般位于q c曲线右侧，局部间隔较大，但偶尔也和q c曲线左右穿插。

粉土特征曲线粉细砂特征曲线( 5 ) 砂类土： q 值较大，曲线呈长锯齿状， fs 曲线一般和 q 曲线间隔较小，曲线尖峰处大c c部位于 q c曲线以左；砂类土颗粒不均匀时q c曲线和 f s曲线的尖齿更为剧烈，局部呈不规则的、残破的大锯齿状。

静力触探试验要点

第二节静力触探实验二、静力触探现场实验要点( 一> 实验前的准备工作实验前的准备工作有：1.设置反力装置 ( 或利用车装重量 > 。

2.安装好加压和量测设备，并用水准尺将底板调平。

3.检查电源电压是否符合要求。

4.检查仪表是否正常。

5.检查探头外套筒及锥头的活动情况，并接通仪器，利用电阻挡调节度盘指针，如调节比较灵活，说明探头正常。

( 二> 现场实验现场实验步骤如下：1.将仪表与探头接通电源，打开仪表和稳压电源开关，使仪器预热15min 。

2.根据土层软硬情况，确定工作电压，将仪器调零，并记录孔号、探头号、标定系数、工作电压及日期。

3.先压入 0.5m ，稍停后提升 10cm ，使探头与地温相适应，记录仪器初读数εo。

实验中每贯入 10mm 测记读数ε1一次。

以后每贯入 3 ～5m ，要提升5 ～10cm ，以检查仪器初读数εo。

4.探头应匀速垂直压入土中，贯入速度控制在 1.2m/min 。

：5.接卸钻杆时，切勿使入土钻杆转动，以防止接头处电缆被扭断，同时应严防电缆受拉，以免拉断或破坏密封装置。

6.防止探头在阳光下暴晒，每结束一孔，应及时将探头锥头部分卸下，将泥沙檫洗干净，以保持顶柱及外套筒能自由活动。

( 三> 静力触探实验的技术要求静力触探实验的技术要求应符合下列规定：1.探头圆锥锥底截面积应采用 10cm2 或 15cm2 ，单桥探头侧壁高度应分别采用 57mm 或70mm ，双桥探头侧壁面积应采用 150 ～300cm2 ，锥尖锥角应为 60°。

2.探头测力传感器应连同仪器、电缆进行定期标定，室内探头标定测力传感器的非线性误差、重复性误差、滞后误差、温度漂移、归零误差均应小于1%FS ，现场实验归零误差应小于3% ，绝缘电阻不小于500M? 。

3.深度记录的误差不应大于触探深度的±1% 。

4.当贯入深度超过 30m 或穿过厚层软土后再贯入硬土层时，应采取措施防止孔斜或断杆，也可配置测斜探头，量测触探孔的偏斜角，校正土层界线的深度。
