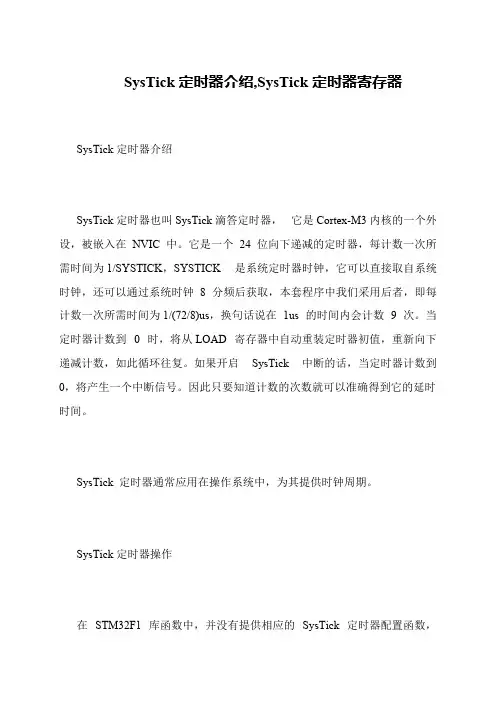

SysTick定时器介绍,SysTick定时器寄存器
SysTick定时器介绍,SysTick定时器寄存器
SysTick定时器介绍
SysTick定时器也叫SysTick滴答定时器，它是Cortex-M3内核的一个外设，被嵌入在NVIC 中。
它是一个24 位向下递减的定时器，每计数一次所需时间为1/SYSTICK，SYSTICK 是系统定时器时钟，它可以直接取自系统时钟，还可以通过系统时钟8 分频后获取，本套程序中我们采用后者，即每计数一次所需时间为1/(72/8)us，换句话说在1us 的时间内会计数9 次。
当定时器计数到0 时，将从LOAD 寄存器中自动重装定时器初值，重新向下递减计数，如此循环往复。
如果开启SysTick 中断的话，当定时器计数到0，将产生一个中断信号。
因此只要知道计数的次数就可以准确得到它的延时时间。
SysTick 定时器通常应用在操作系统中，为其提供时钟周期。
SysTick定时器操作
在STM32F1 库函数中，并没有提供相应的SysTick 定时器配置函数，。
STM32的定时器定时时间计算（计数时间和中断定时时间）
STM32的定时器定时时间计算（计数时间和中断定时时间）时基单元可编程⾼级控制定时器的主要部分是⼀个16位计数器和与其相关的⾃动装载寄存器。
这个计数器可以向上计数、向下计数或者向上向下双向计数。
此计数器时钟由预分频器分频得到。
计数器、⾃动装载寄存器和预分频器寄存器可以由软件读写，即使计数器还在运⾏读写仍然有效。
时基单元包含：●计数器寄存器(TIMx_CNT)●预分频器寄存器 (TIMx_PSC)●⾃动装载寄存器 (TIMx_ARR)●重复次数寄存器 (TIMx_RCR)⾃动装载寄存器是预先装载的，写或读⾃动重装载寄存器将访问预装载寄存器。
根据在TIMx_CR1寄存器中的⾃动装载预装载使能位(ARPE)的设置，预装载寄存器的内容被⽴即或在每次的更新事件UEV时传送到影⼦寄存器。
当计数器达到溢出条件(向下计数时的下溢条件)并当TIMx_CR1寄存器中的UDIS位等于0时，产⽣更新事件。
更新事件也可以由软件产⽣。
随后会详细描述每⼀种配置下更新事件的产⽣。
计数器由预分频器的时钟输出CK_CNT驱动，仅当设置了计数器TIMx_CR1寄存器中的计数器使能位(CEN)时，CK_CNT才有效。
(更多有关使能计数器的细节，请参见控制器的从模式描述)。
注意，在设置了TIMx_CR寄存器的CEN位的⼀个时钟周期后，计数器开始计数。
预分频器描述预分频器可以将计数器的时钟频率按1到65536之间的任意值分频。
它是基于⼀个(在TIMx_PSC寄存器中的)16位寄存器控制的16位计数器。
因为这个控制寄存器带有缓冲器，它能够在运⾏时被改变。
新的预分频器的参数在下⼀次更新事件到来时被采⽤。
尤其注意的是当发⽣⼀个更新事件时，所有的寄存器都被更新，硬件同时(依据URS位)设置更新标志位(TIMx_SR寄存器中的UIF位)。
●重复计数器被重新加载为TIMx_RCR寄存器的内容。
●⾃动装载影⼦寄存器被重新置⼊预装载寄存器的值(TIMx_ARR)。
STM32系统systick定时器与延迟时间计算
STM32系统systick定时器与延迟时间计算STM32系统systick定时器与延迟时间计算系统嘀嗒(SysTick)校准值寄存器1.(SysTick) 系统嘀嗒时钟是由HCLK 分频出来的。
HCLK=SYSCLK=72MHz/* Select HCLK/8 as SysTick clock source */SysTick_CLKSourceConfig(SysTick_CLKSource_HCLK_Div8);当系统嘀嗒时钟设定为9 兆赫或是：SysTick_CLKSourceConfig(SysTick_CLKSource_HCLK);当系统嘀嗒时钟设定为72 兆赫2.系统嘀嗒校准值固定到9000，当系统嘀嗒时钟设定为9 兆赫，产生1ms 时基。
/* SysTick interrupt each 9ms with counter clock equal to 1MHz */SysTick_SetReload(9000);该参数取值必须在1和0x00FFFFFF之间3.使能一下：/* Enable the SysTick Counter */SysTick_CounterCmd(SysTick_Counter_Enable);/* Enable the SysTick Interrupt */SysTick_ITConfig(ENABLE);这还有另外一种设置方法：经试验验证可行：//NVIC_InitTypeDef NVIC_InitStructure;/* Configure HCLK clock as SysTick clock source */SysTick_CLKSourceConfig(SysTick_CLKSource_HCLK);/* Configure the SysTick handler priority */NVIC_SystemHandlerPriorityConfig(SystemHandler_SysTick,2, 0);/* Configure one bit for preemption priority */NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);/* SysTick interrupt each 100 Hz with HCLK equal to 72MHz 每1ms发生一次SysTick中断*/SysTick_SetReload(72000);/* Enable the SysTick Interrupt */SysTick_ITConfig(ENABLE);/* Enable the SysTick Counter */SysTick_CounterCmd(SysTick_Counter_Enable);关键是：SysTick_CLKSourceConfig，和SysTick_SetReload。
定时器计算方法
STM32定时器时间的计算方法STM32中的定时器有很多用法：（一）系统时钟(SysTick)设置非常简单，以下是产生1ms中断的设置，和产生10ms延时的函数：void RCC_Configuration(void){RCC_ClocksTypeDef RCC_ClockFreq;SystemInit();//源自system_stm32f10x.c文件,只需要调用此函数,则可完成RCC的配置. RCC_GetClocksFreq(&RCC_ClockFreq);//SYSTICK分频--1ms的系统时钟中断if (SysTick_Config(SystemFrequency / 1000)){while (1); // Capture error}}void SysTick_Handler(void)//在中断处理函数中的程序{while(tim){tim--;}}//调用程序:Delay_Ms(10);当然，前提是要设置好，变量tim要设置成volatile类型的。
（二）第二种涉及到定时器计数时间（TIMx)/*TIM3时钟配置*/TIM_TimeBaseStructure.TIM_Prescaler = 2; //预分频(时钟分频)72M/(2+1)=24M TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; //向上计数TIM_TimeBaseStructure.TIM_Period = 65535; //装载值18k/144=125hzTIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;TIM_TimeBaseStructure.TIM_RepetitionCounter = 0x0;TIM_TimeBaseInit(TIM3,&TIM_TimeBaseStructure);定时时间计算：TIM_TimeBaseStructure.TIM_Prescaler = 2;//分频2 72M/(2+1)/2=24MHzTIM_TimeBaseStructure.TIM_Period = 65535; //计数值65535((1+TIM_Prescaler )/72M)*(1+TIM_Period )=((1+2)/72M)*(1+65535)=0.00273秒=366.2Hz */注意两点（来自大虾网，未经检验）（1）TIMx(1-8），在库设置默认的情况下，都是72M的时钟；（2）TIM_TimeBaseStructure.TIM_RepetitionCounter=0;是重复计数，就是重复溢出多少次才给你来一个溢出中断,它对应的寄存器叫TIM1 RCR.如果这个值不配置,上电的时候寄存器值可是随机的,本来1秒中断一次,可能变成N秒中断一次,让你超级头大!假设系统时钟是72Mhz，TIM1是由PCLK2（72MHz）得到，TIM2-7是由PCLK1得到关键是设定时钟预分频数，自动重装载寄存器周期的值/*每1秒发生一次更新事件(进入中断服务程序)。
STM32 定时器 定时时间的计算
STM32 定时器定时时间的计算假设系统时钟是72Mhz，TIM1 是由PCLK2 （72MHz）得到，TIM2-7是由PCLK1 得到关键是设定时钟预分频数，自动重装载寄存器周期的值定时器的基本设置1、TIM_TimeBaseStructure.TIM_Prescaler = 7199;//时钟预分频数例如：时钟频率=72/(时钟预分频+1)2、TIM_TimeBaseStructure.TIM_Period = 9999; // 自动重装载寄存器周期的值(定时时间)累计0xFFFF 个频率后产生个更新或者中断(也是说定时时间到)3、TIM_TimeBaseStructure.TIM_CounterMode =TIM1_CounterMode_Up; //定时器模式向上计数4、TIM_TimeBaseStructure.TIM_ClockDivision = 0x0; //时间分割值5、TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);//初始化定时器26、TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);//打开中断溢出中断7、TIM_Cmd(TIM2, ENABLE);//打开定时器或者：TIM_TimeBaseStructure.TIM_Prescaler = 35999;//分频3599972M/(35999+1) /2=1Hz1 秒中断溢出一次TIM_TimeBaseStructure.TIM_Period = 2000; //计数值2000((1+TIM_Prescaler )/72M)*(1+TIM_Period )=((1+35999)/72M)*(1+2000)=1 秒*/tips:感谢大家的阅读，本文由我司收集整编。
仅供参阅！。
STM32中的几个时钟SysTick、FCLK、SYSCLK、HCLK的详解
STM32中的几个时钟SysTick、FCLK、SYSCLK、HCLK的详解在STM32中，有五个时钟源，为HSI、HSE、LSI、LSE、PLL。
①、HSI是高速内部时钟，RC振荡器，频率为8MHz。
②、HSE是高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为4MHz~16MHz。
③、LSI是低速内部时钟，RC振荡器，频率为40kHz。
④、LSE是低速外部时钟，接频率为32.768kHz的石英晶体。
⑤、PLL为锁相环倍频输出，其时钟输入源可选择为HSI/2、HSE或者HSE/2。
倍频可选择为2~16倍，但是其输出频率最大不得超过72MHz。
其中40kHz的LSI(低速内部时钟)供独立看门狗IWDG使用，另外它还可以被选择为实时时钟RTC的时钟源。
另外，实时时钟RTC的时钟源还可以选择LSE(低速外部时钟)，或者是HSE(高速外部时钟)的128分频。
RTC的时钟源通过RTCSEL[1:0]来选择。
STM32中有一个全速功能的USB模块，其串行接口引擎需要一个频率为48MHz的时钟源。
该时钟源只能从PLL输出端获取，可以选择为1.5分频或者1分频，也就是，当需要使用USB模块时，PLL必须使能，并且时钟频率配置为48MHz 或72MHz。
()另外，STM32还可以选择一个时钟信号输出到MCO脚(PA8)上，可以选择为PLL输出的2分频、HSI、HSE、或者系统时钟。
系统时钟SYSCLK最大频率为72MHz，它是供STM32中绝大部分部件工作的时钟源。
系统时钟可由PLL、HSI或者HSE提供输出，并且它通过AHB分频器分频后送给各模块使用，AHB分频器可选择1、2、4、8、16、64、128、256、512分频。
其中AHB分频器输出的时钟送给5大模块使用：①、送给AHB总线、内核、内存和DMA 使用的HCLK时钟。
②、分频后送给STM32芯片的系统定时器时钟（Systick=Sysclk/8=9Mhz）③、直接送给Cortex的自由运行时钟(free running clock)FCLK。
Linux时间子系统之一：定时器的应用
Linux时间子系统之一：定时器的应用我们知道低分辨率定时器和高精度定时器的实现原理，内核为了方便其它子系统，在时间子系统中提供了一些用于延时或调度的API，例如msleep，hrtimer_nanosleep 等等，这些API基于低分辨率定时器或高精度定时器来实现，本章的内容就是讨论这些方便、好用的API是如何利用定时器系统来完成所需的功能的。
1. msleepmsleep相信大家都用过，它可能是内核用使用最广泛的延时函数之一，它会使当前进程被调度并让出cpu一段时间，因为这一特性，它不能用于中断上下文，只能用于进程上下文中。
要想在中断上下文中使用延时函数，请使用会阻塞cpu的无调度版本mdelay。
msleep 的函数原型如下：[cpp] view plain copyvoid msleep(unsigned int msecs)延时的时间由参数msecs指定，单位是毫秒，事实上，msleep的实现基于低分辨率定时器，所以msleep的实际精度只能也是1/HZ级别。
内核还提供了另一个比较类似的延时函数msleep_interrupTIble：[cpp] view plain copyunsigned long msleep_interrupTIble(unsigned int msecs)延时的单位同样毫秒数，它们的区别如下：函数延时单位返回值是否可被信号中断msleep毫秒无否msleep_interrupTIble毫秒未完成的毫秒数是最主要的区别就是msleep会保证所需的延时一定会被执行完，而msleep_interrupTIble则可以在延时进行到一半时被信号打断而退出延时，剩余的延时数则通过返回值返回。
两个函数最终的代码都会到达schedule_timeout函数，它们的调用序列如下图所示：图1.1 两个延时函数的调用序列下面我们看看schedule_timeout函数的实现，函数首先处理两种特殊情况，一种是传入的。
STM32库开发实战指南-M4：18-SysTick-系统定时器
10
* SystemFrequency / 1000000 1us 中断一次
11
*/
12
if (SysTick_Config(SystemCoreClock / 100000)) {
13
/* Capture error */
14
while (1);
15
}
16 }
SysTick 初始化函数由用户编写，里面调用了 SysTick_Config()这个固件库函数，通过
SysTick 属于单片机内部的外设，不需要额外的硬件电路来自剩下的只需一个 LED 灯即 可。
18.3.2 软件设计
这里只讲解核心的部分代码，有些变量的设置，头文件的包含等并没有涉及到，完整 的代码请参考本章配套的工程。我们创建了两个文件：bsp_SysTick.c 和 bsp_ SysTick.h 文 件用来存放 SysTick 驱动程序及相关宏定义，中断服务函数放在 stm32f4xx_it.h 文件中。
16
17
// 设置系统定时器的时钟源为 AHBCLK=180M
18
// 使能系统定时器中断
19
// 使能定时器
20
SysTick->CTRL = SysTick_CTRL_CLKSOURCE_Msk |
21
SysTick_CTRL_TICKINT_Msk |
22
SysTick_CTRL_ENABLE_Msk;
零死角玩转 STM32—F429
零，同时还会清除在 SysTick 控制及状态寄 存器中的 COUNTFLAG 标志
表 18- 5 SysTick 校准数值寄存器
位段 名称
类型 复位值 描述
linux内核源代码分析-定时器与时间管理
Linux下的时钟中断和相关时间应用
延迟执行
– 忙等待 – 短延迟
Linux内存页
内核中内存的分配要复杂的多 内核以物理页为单位分配内存 物理页的大小取决于体系结构，一般
– 4kB – 8kB
Linux内存页
数据结构：<linux/mm.h>中定义： Struct page { unsigned long flags; Atomic_t count; Struct list_head list; Struct address_space *mapping; Unsigned long index; Struct list_head lru; Union { struct pte_chain *chain; pte_addr_t direct;} pte Unsigned long private; Void *virtual;}
内存管理提供的服务
获得页
– – – – – Alloc_pages() Page_address(struct page *page) __get_free_pages() alloc_page() __get_free_page()
内存管理提供的服务
获得填充为0的页
– Get_zeroed_page()
内核中的时间概念
事件驱动与时间驱动 内核中需管理相对时间和绝对时间 内核时间的硬件基础（系统定时器以某种频率触发， hitting or poping,该频率可以通过编程预定（tick rate） poping, tick rate 直接用处：
– – – – – 更新系统运行时间 更新实际时间 定期均衡运行队列（SMP上） 时间片 定期统计
Linux下的时钟中断和相关时间应用
定时器中断时钟计算方法
定时器中断时钟计算方法
首先，要计算定时器中断的触发时间，需要考虑定时器的工作模式和时钟源。
通常，定时器会使用系统时钟或外部时钟作为时钟源，根据定时器的配置和工作模式，可以计算出定时器中断的触发时间。
例如，如果定时器工作在周期模式下，可以通过以下公式计算出中断的触发时间：
触发时间 = 定时器周期定时器溢出次数。
其次，要计算定时器中断的频率，需要考虑定时器的时钟周期和预分频因子。
时钟周期是指定时器每个时钟周期的持续时间，预分频因子是指定时器时钟源的分频系数。
通过这两个参数，可以计算出定时器中断的频率。
例如，如果定时器的时钟周期为T，预分频因子为N，则定时器中断的频率可以通过以下公式计算得出：
频率 = 1 / (T N)。
在实际应用中，还需要考虑定时器中断的精度和误差，以及定时器中断与其他系统任务的协调。
此外，还需要注意定时器中断的处理时间，以避免对系统性能产生不利影响。
总的来说，定时器中断时钟计算方法涉及到定时器的工作模式、时钟源、时钟周期、预分频因子等多个因素，需要综合考虑这些因
素来计算定时器中断的触发时间和频率。
同时，还需要注意定时器
中断的精度、误差和处理时间等方面的问题，以确保定时器中断能
够准确可靠地工作。
定时器计算方法
STM32定时器时间的计算方法STM32中的定时器有很多用法：（一）系统时钟(SysTick)设置非常简单，以下是产生1ms中断的设置，和产生10ms延时的函数：void RCC_Configuration(void){RCC_ClocksTypeDef RCC_ClockFreq;SystemInit();//源自system_stm32f10x.c文件,只需要调用此函数,则可完成RCC的配置. RCC_GetClocksFreq(&RCC_ClockFreq);//SYSTICK分频--1ms的系统时钟中断if (SysTick_Config(SystemFrequency / 1000)){while (1); // Capture error}}void SysTick_Handler(void)//在中断处理函数中的程序{while(tim){tim--;}}//调用程序:Delay_Ms(10);当然，前提是要设置好，变量tim要设置成volatile类型的。
（二）第二种涉及到定时器计数时间（TIMx)/*TIM3时钟配置*/TIM_TimeBaseStructure.TIM_Prescaler = 2; //预分频(时钟分频)72M/(2+1)=24M TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; //向上计数TIM_TimeBaseStructure.TIM_Period = 65535; //装载值18k/144=125hzTIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;TIM_TimeBaseStructure.TIM_RepetitionCounter = 0x0;TIM_TimeBaseInit(TIM3,&TIM_TimeBaseStructure);定时时间计算：TIM_TimeBaseStructure.TIM_Prescaler = 2;//分频2 72M/(2+1)/2=24MHzTIM_TimeBaseStructure.TIM_Period = 65535; //计数值65535((1+TIM_Prescaler )/72M)*(1+TIM_Period )=((1+2)/72M)*(1+65535)=0.00273秒=366.2Hz */注意两点（来自大虾网，未经检验）（1）TIMx(1-8），在库设置默认的情况下，都是72M的时钟；（2）TIM_TimeBaseStructure.TIM_RepetitionCounter=0;是重复计数，就是重复溢出多少次才给你来一个溢出中断,它对应的寄存器叫TIM1 RCR.如果这个值不配置,上电的时候寄存器值可是随机的,本来1秒中断一次,可能变成N秒中断一次,让你超级头大!假设系统时钟是72Mhz，TIM1是由PCLK2（72MHz）得到，TIM2-7是由PCLK1得到关键是设定时钟预分频数，自动重装载寄存器周期的值/*每1秒发生一次更新事件(进入中断服务程序)。
STM32定时时间的计算
STM32定时时间的计算在STM32微控制器中，定时器（Timer）通常用于生成基准时间延迟和周期性触发任务。
在计算定时时间时，需要考虑定时器的时钟源、分频因子和自动重装载值等参数。
首先，确定定时器的时钟源。
定时器可以使用内部时钟源（如系统时钟）或外部时钟源（如外部晶振）。
根据实际需求和系统架构，选择合适的时钟源。
分频因子=(定时器时钟频率/所需时钟频率)-1注意，这里所需时钟频率应是定时器触发的频率（即每秒触发的次数）。
然后，确定自动重装载值。
自动重装载值决定了定时器溢出时的触发时间。
溢出时间（即定时时间）由ARR（自动重装载寄存器）和分频因子计算得出。
计算公式为：定时时间=(ARR+1)*(PSC+1)/定时器时钟频率最后，根据计算出的自动重装载值和分频因子设置对应定时器寄存器。
HAL_TIM_Base_Init(TIM_HandleTypeDef *htim) - 初始化定时器基本配置HAL_TIM_Base_Start(TIM_HandleTypeDef *htim) - 启动定时器HAL_TIM_Base_Stop(TIM_HandleTypeDef *htim) - 停止定时器HAL_TIM_Base_MspInit(TIM_HandleTypeDef *htim) - 配置定时器的GPIO和中断等外设需要注意的是，根据不同的STM32系列和型号，定时器的寄存器和函数可能会有所不同，根据具体开发板的参考手册和官方文档进行配置。
综上所述，STM32定时时间的计算主要涉及定时器的时钟源、分频因子和自动重装载值的确定。
根据计算公式和对应的定时器设置函数，可以实现精确的定时时间控制。
在实际应用中，可以根据具体需求灵活调整定时器的参数，以满足系统的要求。
NiosII的奇幻漂流-Chap07-Interval Timer应用——定时器、System Clock与Timestamp
Chap.7 Interval Timer应用——定时器、System Clock与Timestampby VITO老虎社区NiosII 的奇幻漂流 工具版本：Windows7 + QuartusII 12.0 + Qsys + NiosIISBT 12.0 作者：VITO E-Mail ：vito943@ 老虎社区 版权所有 All Right Reserved 欢迎转载 转载请保留版权信息处心积虑地让FPGA 好学好用Interval Timer应用——定时器、System Clock与TimestampInterval Timer应用——定时器、System Clock与Timestamp本章主要介绍在Nios II中利用Interval Timer模块实现定时器、System Clock和Timestamp功能，通过本章，你能学习到（1）Interval Timer模块的生成和使用。
（2）在Nios II中实现定时器功能。
（3）在Nios II中实现System Clock功能。
（4）在Nios II中实现Timestamp功能。
本章分为六个部分：一、概述二、硬件实现三、软件实现——定时器四、软件实现——System Clock五、软件实现——Timestamp六、实验总结更多章节，请访问/forum-39-1.html概述1.概述在上一章我们利用Nios II CPU和DS1302实现了RTC功能。
有的同学可能会思考：DS1302不就是因为接了个晶振就能精确计时了么，Nios II CPU本身就有晶振（系统时钟），难道自己就不能计时？答案是能的，毕竟求人不如求己嘛，没了DS1302，咱Nios II照样能计时。
实际上，DS1302的意义更多体现在系统断电后，依靠它的备用电池，照样可以计时。
在不掉电的情况下，Nios II利用自带的IP核模块能实现定时器、System Clock和Timestamp，而这个模块就是Interval Timer。
89C51单片机定时器所定时间的计算以及写法
89C51单片机定时器所定时间的计算以及写法89C51单片机定时器时间的计算以及写法今晚学单片机的时候，有一点儿问题，就去网上看了看，发现了很多人不会单片机定时，也就是具体时间的设定，不知道如何设定，而且有关方面的书籍、资料讲解又太过术语化，所以就写一篇通俗些的语言讲述一下如何定时。
为了便于理解，先讲解一点儿关于单片机内部定时器和计数器的基本知识，如果学过数字电路，就不用管这些，看下边的就好了：（1）由于单片机内部定时器、计数器均为八位，所以它们从0开始到计数计满，也就是能从0000 0000计数到1111 1111，即2^0到2^16，转换成十进制，就是0——65536。
（2）外部的晶振电路提供的频率，到单片机内部，经过硬件电路，进行了12分频，不要问为什么，就这么记着就好了。
比如外部晶振是12MHZ的，那么到了单片机内部，用的频率就是1MHz的。
89C51单片机常使用的晶振频率为12MHz和11.0592MHz两种，主要讲述这两种频率的，如果用其他的，只需要相应改变即可，下面分别讲述如何定时：（1）使用12MHz晶振：单片机工作的频率f：12MHz/12=1MHz，那么时钟周期T1：T1=1/f=1μs,比如你要定时T2=50ms=50000μs，你需要总时间T=T1 x T2=50000,也就是说你需要50000个周期才能走完你所要定的时间，当把数全都计满，是需要65536个周期，也就是说还有65536-50000=15536个周期没有走，那么，我们可以把这个初始值放到计数器里面，让它从15536开始计数，当计够50000个周期，也就计满了，即到达了65536。
就像水往水缸里流，你需要流满半缸水的时间，但是现在水缸是空的，你可以先把水缸灌半缸水，然后让它从半缸水开始流，当流满了的时候，也就到了你需要的那个时间。
然后，15536转成十六进制为：0x3CB0，将3C放到定时器的高8位，B0放到第8位，就完成了定时。
STM32 滴答定时器和普通定时器
SysTick定时器和普通定时器SysTick定时器SysTick定时器被捆绑在NVIC中，用于产生SYSTICK异常（异常号：15）。
在以前，大多操作系统需要一个硬件定时器来产生操作系统需要的滴答中断，作为整个系统的时基。
例如，为多个任务许以不同数目的时间片，确保没有一个任务能霸占系统；或者把每个定时器周期的某个时间范围赐予特定的任务等，还有操作系统提供的各种定时功能，都与这个滴答定时器有关。
因此，需要一个定时器来产生周期性的中断，而且最好还让用户程序不能随意访问它的寄存器，以维持操作系统“心跳”的节律。
Cortex‐M3处理器内部包含了一个简单的定时器。
因为所有的CM3芯片都带有这个定时器，软件在不同CM3器件间的移植工作得以化简。
该定时器的时钟源可以是内部时钟（FCLK，CM3上的自由运行时钟），或者是外部时钟（CM3处理器上的STCLK信号）。
不过，STCLK的具体来源则由芯片设计者决定，因此不同产品之间的时钟频率可能会大不相同，你需要检视芯片的器件手册来决定选择什么作为时钟源。
SysTick定时器能产生中断，CM3为它专门开出一个异常类型，并且在向量表中有它的一席之地。
它使操作系统和其它系统软件在CM3器件间的移植变得简单多了，因为在所有CM3产品间对其处理都是相同的。
通用定时器STM32一共包含8个通用定时器，其中，TIME1和TIME8-高级定时器，TIME2~TIME5通用定时器，TIME6和TIME7高级定时器。
在这里我使用定时器的作用是用定时器产生定时中断，以定时器3来说明产生定时中断的步骤；1）TIM3时钟使能。
这里我们通过APB1ENR 的第 1 位来设置TIM3 的时钟，因为Stm32_Clock_Init 函数里面把APB1 的分频设置为2，所以我们的TIM3 时钟就是APB1 时钟的2倍，等于系统时钟。
2）设置TIM3_ARR和TIM3_PSC 的值。
通过这两个寄存器，我们来设置自动重装的值，以及分频系数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
定时器定时时间的计算（SystemCoreClock与OS_TICKS_PER_SEC的关系）
定时器定时时间的计算
xcj 2015/06/03 09:23
假设定时器的时钟频率为f，f已知。
那么定时器每计数一次所用时间为1/f。
1/f代表了定时器的定时的时间精度（或最小计时单位）。
往计数器写的初值为Ticks，就是经过Ticks个周期后，定时器值变为0，定时时间到了。
如果我们要定时的时间为T，那么计算公式为：
T = ticks * (1/f) （1）
整理后可得
ticks = f * T （2）
举个例子，假如定时器的时钟为SystemCoreClock，要定时1mS。
那么 ticks = SystemCoreClock * 1mS =SystemCoreClock * 1 * 10^(-3)=SystemCoreClock/1000
换个思路，如果已知定时器的时钟频率为f，要用定时器产生一个频率为f1的定时中断（T=1/f1）。
根据公式（2）有
ticks = f /f1 （3）
上面的式子中 f1<f
如果定时器的时钟频率为SystemCoreClock，要用定时器产生一个频率为1KHz(1000Hz,周期为1ms)的定时中断，
那么ticks = SystemCoreClock /1000
公式（3）比较常用，也好计算。
在ucos ii中，OS_TICKS_PER_SEC代表每秒产生的中断个数，也就是是说OS_TICKS_PER_SEC的单位是Hz。
由于SysTick定时器的时钟频率为SystemCoreClock，那么Ticks就需要设置为
Ticks = SystemCoreClock/OS_TICKS_PER_SEC
这也是函数OS_CPU_SysTickInit()的参数为什么是SystemCoreClock/OS_TICKS_PER_SEC的原因了。
