技术作图必备图集总结

合集下载

平法图集总结

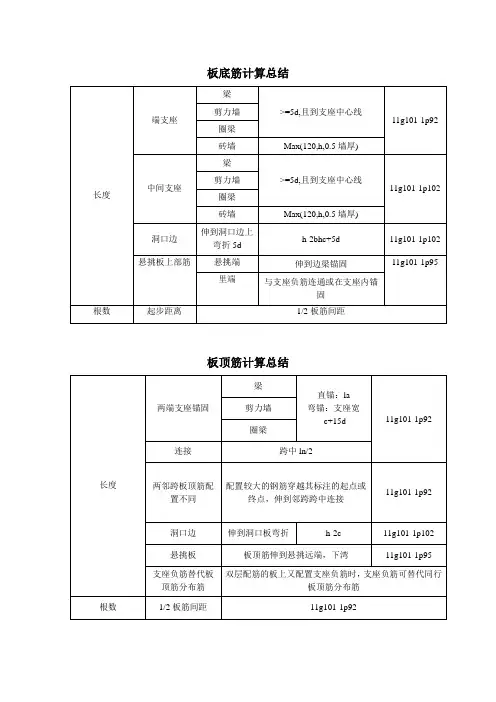

长度端支座梁>=5d,且到支座中心线11g101-1p92剪力墙圈梁砖墙Max(120,h,0.5墙厚)中间支座梁>=5d,且到支座中心线11g101-1p102 剪力墙圈梁砖墙Max(120,h,0.5墙厚)洞口边伸到洞口边上弯折5dh-2bhc+5d 11g101-1p102 悬挑板上部筋悬挑端伸到边梁锚固11g101-1p95里端与支座负筋连通或在支座内锚固根数起步距离1/2板筋间距板顶筋计算总结长度两端支座锚固梁直锚：la弯锚：支座宽-c+15d 11g101-1p92剪力墙圈梁连接跨中ln/2两邻跨板顶筋配置不同配置较大的钢筋穿越其标注的起点或终点，伸到邻跨跨中连接11g101-1p92 洞口边伸到洞口板弯折h-2c 11g101-1p102 悬挑板板顶筋伸到悬挑远端，下湾11g101-1p95支座负筋替代板顶筋分布筋双层配筋的板上又配置支座负筋时，支座负筋可替代同行板顶筋分布筋根数1/2板筋间距11g101-1p92中间支座基本公式=延伸长度+弯折延伸长度自支座中心线向跨内的延伸长度弯折长度h-2bhc转角处分布筋扣减分布筋和与之相交的支座负筋搭接150两侧与不同长度的支座负筋相交其两侧分布筋分别按各自的相交情况计算丁字相交支座负筋遇丁字相交不空缺板顶筋替代负筋分布筋双层配筋，又配置支座负筋时，板顶可替代同向的负筋分布筋端支座负筋基本公式=延伸长度+弯折延伸长度自支座中心线向跨内的延伸长度弯折长度h-2bhc跨板支座负筋跨长+延伸长度+弯折剪力墙墙身水平筋总结内侧钢筋锚固端部暗柱伸到暗柱对边弯折10d外侧钢筋端部遇暗柱伸到暗柱对边弯折10d 锚入端柱直锚：伸到端柱对边端部遇端柱直锚：伸到端柱对边弯锚：伸到端柱对边弯折15d弯锚：伸到端柱对边弯折15d转角处连续布置斜交墙伸到斜交墙对边弯折15d断开布置，断开后，分别弯折0.8lae 端部无暗柱伸到尽端弯折10d洞口处在洞边切断弯折至墙对边水平筋根数从基础到屋顶连续布置，起步距离50mm剪力墙墙身竖向筋总结在基础内插筋基础高度>lae墙插筋伸到基础底部弯折6d11g101-3p58 =<lae墙插筋伸到基础底部弯折15d中间层长度无变截面层高-本层非连接区高度+伸到上层非连接区高度11g101-3p70 变截面下层竖向筋下层墙身竖向钢筋伸到变截面出向内弯折12d上层竖向筋伸到下层1.2lae顶层长度伸入板弯折>=12d竖向钢筋根数端部为构造型柱约束型柱扩展部位单独计算端柱为约束型柱剩下的：（墙净长-起步距离）/+1（此时的净长=墙长-约束柱核心部位宽-约束柱扩展部位宽）起步距离为竖筋间距s12g901-1p3-2墙梁钢筋计算总结连梁纵筋直锚锚入墙身内max(lae,600)11g101-1p74 湾锚锚入墙柱内hc-c+15d箍筋中间层在洞口宽度内布置，起步距离50mm顶层在纵筋长度范围内布置，洞口里测起步距离50mm,洞口外侧起步距离为100mm暗梁纵筋中间层端部锚固同KL11g101-1p75 顶层上部钢筋端部锚固同WKL下部钢筋端部锚固同KL与连梁重叠上、下部钢筋与连梁纵筋搭接：max(lae,600）箍筋起步距离50mm与连梁重叠时，连梁范围内布置暗梁箍筋边框梁纵筋中间层端部锚固同KL11g101-1p75 顶层上部钢筋端部锚固同WKL下部钢筋端部锚固同KL连梁重叠与连梁纵筋重叠的，搭接max(lae,600)与连梁不重叠的，穿过连梁联通布置箍筋起步距离50mm与连梁重叠时，连梁范围内边框梁与连梁箍筋各自设置端柱纵筋箍筋均同框架柱暗柱在基础内的插筋基础高度<-lae伸到基础底部弯折15d11g101-3p58>lae伸到基础底部弯折6 d中间层长度同墙身竖向筋层高-非连本层接区高度+伸入非连接区高度11g101-1p73 顶层长度同墙身竖向筋伸入板顶弯折>=12d 11g901p70基础高度影响底部弯折长度基础高度>柱纵筋锚固倍数时柱全部纵筋伸至基础底部，弯折长度为max(6d,150)基础高度>柱纵筋锚固倍数时，且当基础为独立基础，基础高度>=200时柱角筋伸至基础底部，弯折长度为max（6d,150），柱其余钢筋伸至基础内lae基础高度<=柱纵筋锚固倍数时柱全部纵筋伸至基础底部，弯折长度为5d柱插筋混凝土保护层厚度影响基础高度范围内柱箍筋数量柱插筋混凝土保护层厚度<=5d时设置锚固横向箍筋，也就是箍筋要加密柱插筋混凝土保护层厚度>5d时基础高度范围内设置间距不大于500，且不少于2道箍筋中间层柱钢筋计算总结普通柱纵筋基本计算公式本层层高-本层非连接区高度+伸入上层非连接区高度11g101-1p57 上柱比下柱钢筋多多出的钢筋伸入下层1.2lae下柱比上柱钢筋多多出的钢筋伸入上层1.2lae上柱比下柱钢筋直径大上柱大直径钢筋伸入到下层非连接区位置连接11g101-1p61-62下柱小直径钢筋由下层直接伸到本层上部，与上层伸下来的大直径的钢筋连接箍筋下部非连接区高度上部非连接区高度+顶梁板高上部非连接区高度下部非连接区高度短柱纵筋下部非连接区高度同普通柱上部非连接区高度同普通柱箍筋全高加密11g101-1p62顶层柱钢筋计算总结中柱直锚：伸至柱顶-保护层弯锚：伸至柱顶-保护层+12d边、角柱梁纵筋与柱纵筋弯折搭接型B+D外侧钢筋外侧伸入梁内钢筋，自梁底起1.5lae剩下的位于第一层钢筋，伸至柱顶、柱内侧边下弯8d剩下的位于第二层钢筋，伸至柱顶、柱内侧边内侧钢筋直锚：伸至柱顶-保护层弯锚：伸至柱顶-保护层+12d梁纵筋与柱纵筋弯折搭接型E外侧钢筋伸至柱顶-保护层内侧钢筋弯锚：伸至柱顶-保护层+12d梁上部通长筋总结端支座直锚max（0.5hc+5d,lae）111g101-1p79 弯锚Hc-c+15d中间支座变截面梁顶有高差>1/6高标高钢筋弯锚Hc-c+15d11g101-1p84底标高钢筋直锚lae梁顶有高差<1/6 上部通长筋斜弯通过，不断开梁宽度不同宽出的不能直锚的钢筋弯锚Hc-c+15d悬挑端跨内外无高差上部通长筋伸至悬挑远端，下弯12d11g101-1p89 悬挑梁比跨内顶面低且=<1/6上部通长筋斜弯通过，不断开悬挑梁比跨内顶面低且>1/6跨内跨架梁上部通长筋根据支座宽度直锚或弯锚悬挑梁上部钢筋伸入跨内直锚la悬挑梁比跨内顶面高且=<1/6上部通长筋斜弯通过，不断开悬挑梁比跨内顶面高且 >1/6跨内跨架梁上部通长筋根据支座宽度直锚或弯锚悬挑梁上部钢筋伸入跨内弯锚Hc-c+15d悬挑梁上部钢筋伸入跨内直锚Max（0.5hc+5d,lae ）直径相同跨中1/3范围连接11g101-1p79直径不同两端与支座钢筋搭接搭接长度lie=1.6lae,即安100%接头梁下部通长筋总结端支座直锚 max （0.5hc+5d,lae ）11g101-1p79 弯锚 Hc-c+15d中间支座变截面梁底有高差且>1/6低标高钢筋弯锚 Hc-c+15d 11g101-1p84高标高钢筋直锚 lae 11g101p84 梁底有高差且<1/6 下部通长筋斜弯通过，不断开梁宽度不同宽度的不能直通的钢筋弯锚Hc-c+15d连接跨端1/3范围，且避开箍筋加密区11g101-1p79 下部不伸入支座钢筋净长-0.2Ln11g101-1p87基础主梁钢筋计算总结上部和下部贯通筋（无外伸）伸至端部弯折15d11g101-3p73底部非贯通筋自支座边起：Ln/311g101-3p71有外伸上部上排筋伸到悬挑远端弯折12d 11g101-3p73下部下排筋不伸到悬挑端，在支座处锚固La下部上排筋伸到悬挑远端不弯折下部下排筋伸到悬挑远端弯折12d箍筋与柱相交的节点要布置箍筋，按跨端第一种箍筋进行布置11g101-3p72变截面梁顶底有高差处底标高第一排钢筋上部筋锚固La 11g101-3p74下部筋伸到变截面顶在加La底标高第二排钢筋上部筋锚固La 下部筋伸到变截面顶在加La 高标高第一排钢筋上部筋伸到低标高梁顶面再加La下部筋锚固La高标高第二排钢筋上部筋直锚La/弯锚hc-c+15d下部筋锚固La梁宽度不同较宽的上下部第一排钢筋直锚La/弯锚hc-c+15d较宽的上下部第二排钢筋直锚La/弯锚hc-c+15d基础次梁钢筋计算总结上部贯通筋锚固max(0.5hc,12d)11g101-3p76下部贯通筋 hc-c+15d底部非贯通筋自支座边起延伸长度Ln/3有外伸上部上排筋伸到悬挑远端弯折12d 11g101-3p78 下部下排筋不伸到悬挑端，在支座处锚固La下部上排筋伸到悬挑远端不弯折下部下排筋伸到悬挑远端弯折12d 梁宽度不同上下不各排多出的钢筋直锚La/弯锚hc-c+15d箍筋根数只有净长范围内布置箍筋11g101-3p76 侧部构造筋侧部钢筋拉筋十字交叉锚固15d11g101-3p73丁字交叉横梁外侧的侧部构造筋贯通，其余锚固15d拉筋直径8，间距为箍筋间距的两倍。

建筑技术作图知识点总结

建筑技术作图知识点总结一、建筑技术作图的概述建筑技术作图是建筑工程中的一项重要工作，是建筑设计、施工等各环节中必不可少的环节。

建筑技术作图的主要目的是为了传达设计意图、为施工提供准确的数据和指导。

建筑技术作图包括建筑设计图、施工图、结构图、设备图等，这些图纸是建筑工程必不可少的一部分。

建筑技术作图的内容很丰富，包括建筑设计原理、制图方法、图面符号、尺度要求等，这些内容在建筑技术作图中都有其独特的作用。

二、建筑设计原理1.建筑设计原理是建筑技术作图的基础，建筑设计师在设计时需要考虑建筑的功能、使用性、美观性、经济性等方面的要求，这些要求直接影响到建筑技术作图的制作。

在建筑设计中，建筑师需要对建筑的结构、材料、布局等进行合理的设计，这些设计原理在建筑技术作图中都有其独特的表现方式。

2.在建筑技术作图中，建筑设计原理需要反映在建筑设计图和施工图中，建筑设计图需要表现建筑的总体布局、立面、平面、剖面等方面，而施工图需要详细的表达建筑的细部连接、材料、尺寸、标高等要求。

三、制图方法1.建筑技术作图中的制图方法有很多种，主要包括手绘、CAD制图、BIM建模等。

2.手绘是建筑技术作图的传统制图方法，它依靠手工绘图工具，通过绘制线条、标注尺寸等手工操作来完成制图工作。

手绘具有直观、灵活、易改等优点，但其劣势也很明显，制图速度慢、精度不高、难以复制等。

因此，在现代建筑技术作图中，手绘已经被CAD制图和BIM建模所替代。

3.CAD制图是建筑技术作图中最常用的制图方法之一，它依托于计算机辅助设计软件，通过绘制线条、输入文字、标注尺寸等操作来完成制图工作。

CAD制图具有快速、精确、易修改等优点，但其劣势是缺乏三维展示能力、难以处理复杂曲线、图面表现效果单一等。

4.BIM建模是建筑技术作图中的新兴制图方法，它是在三维数字模型基础上进行设计、施工规划、管理等工作。

BIM建模具有信息丰富、多维展示、协同作业等优点，但其劣势是需要大量的硬件投入和软件培训。

常见的技术图样

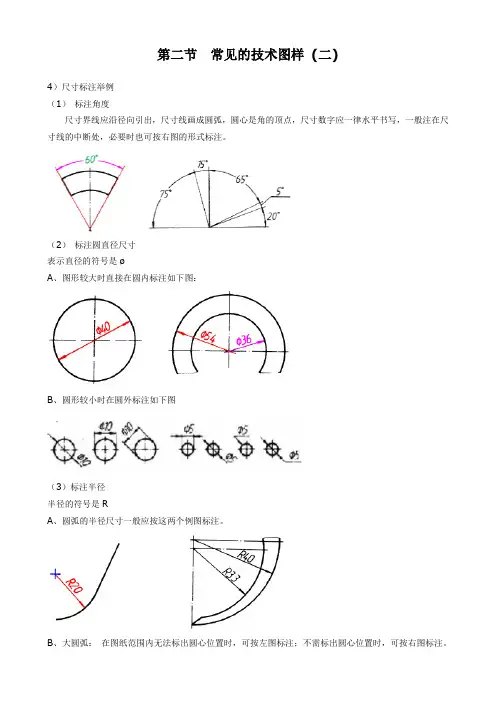

第二节常见的技术图样(二)4）尺寸标注举例（1）标注角度尺寸界线应沿径向引出，尺寸线画成圆弧，圆心是角的顶点，尺寸数字应一律水平书写，一般注在尺寸线的中断处，必要时也可按右图的形式标注。

（2）标注圆直径尺寸表示直径的符号是øA、图形较大时直接在圆内标注如下图：B、圆形较小时在圆外标注如下图（3）标注半径半径的符号是RA、圆弧的半径尺寸一般应按这两个例图标注。

B、大圆弧：在图纸范围内无法标出圆心位置时，可按左图标注；不需标出圆心位置时，可按右图标注。

C、小尺寸圆弧：(4)线性尺寸的注法尺寸线与所标注的线段平行；尺寸界线应与尺寸线垂直（必要时才允许倾斜），并应超出尺寸线2—3mm。

A.水平方向尺寸注写在尺寸线的上方，字头向上；B.垂直方向尺寸注写在尺寸线的左方，字头向左；C.倾斜方向尺寸注写在尺寸线的斜上方，字头向着斜上方；D.当出现在30范围内标注尺寸时，应按引出标注。

学生活动：找出下图中那些是尺寸界限，那些是尺寸线，那些是尺寸数字？展示形体尺寸标注的示例（使学生增加感性认识开拓视野）。

学生活动：（1）课本126页马上行动，在书上标注所给图形的尺寸？（2）讨论：常见空间几何体，如正六棱柱、正三棱锥、圆柱、圆锥、球体的尺寸如何标注？3.机械加工图：1）工程图样（习惯上称图纸）的作用。

工程技术上，把用以按图加工、按图施工的图叫做工程图样。

按规定绘制的工程图样，能完整、清晰地表达出构件、物体的形状、大小、相对位置、材料和制造、安装、装配、施工、检验等方面的技术要求。

因此，工程图样是人们在生产活动中表达和交流设计思想的一种重要工具，是生产建设和科学技术中不可缺少的技术文件，是工程界通用的技术语言。

根据表达的内容不同，工程图样可以是零件的机械加工图，可以是机械装配图，可以是工艺流程图，还可以是平面布局图，线路原理图等等。

但我们这里主要介绍机械加工图。

2）机械加工图的组成。

一张完整的机械加工图一般应包括如下一些内容。

技术作图必备图集总结

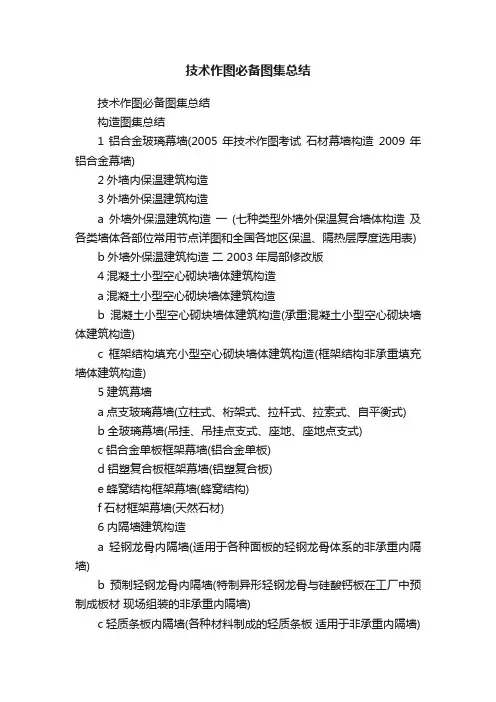

技术作图必备图集总结技术作图必备图集总结构造图集总结1铝合金玻璃幕墙(2005年技术作图考试石材幕墙构造2009年铝合金幕墙)2外墙内保温建筑构造3外墙外保温建筑构造a外墙外保温建筑构造一(七种类型外墙外保温复合墙体构造及各类墙体各部位常用节点详图和全国各地区保温、隔热层厚度选用表) b外墙外保温建筑构造二 2003年局部修改版4混凝土小型空心砌块墙体建筑构造a混凝土小型空心砌块墙体建筑构造b混凝土小型空心砌块墙体建筑构造(承重混凝土小型空心砌块墙体建筑构造)c框架结构填充小型空心砌块墙体建筑构造(框架结构非承重填充墙体建筑构造)5建筑幕墙a点支玻璃幕墙(立柱式、桁架式、拉杆式、拉索式、自平衡式)b全玻璃幕墙(吊挂、吊挂点支式、座地、座地点支式)c铝合金单板框架幕墙(铝合金单板)d铝塑复合板框架幕墙(铝塑复合板)e蜂窝结构框架幕墙(蜂窝结构)f石材框架幕墙(天然石材)6内隔墙建筑构造a轻钢龙骨内隔墙(适用于各种面板的轻钢龙骨体系的非承重内隔墙)b预制轻钢龙骨内隔墙(特制异形轻钢龙骨与硅酸钙板在工厂中预制成板材现场组装的非承重内隔墙)c轻质条板内隔墙(各种材料制成的轻质条板适用于非承重内隔墙)d 轻集料空心砌块内隔墙(连锁式固定砌块砌筑的非承重内隔墙)e石膏砌块内隔墙(石膏砌块空心、实心砌筑的非承重内隔墙建筑构造)f蒸压加气混凝土砌块建筑构造(屋面保温外、内墙体的填充保温地面保温等处的构造做法。

)7砖墙建筑构造烧结多孔砖与普通砖、蒸压类砖 (本图集适用于以粘土、页岩、煤矸石或粉煤灰为主要原料经焙烧而成的多孔砖分DM 型和KPI型和普通砖、蒸压灰砂砖和粉煤灰砖墙建筑构造。

) 8坡屋面建筑构造a坡屋面建筑构造一(以块瓦、油毡瓦、钢板彩瓦为瓦材屋面结构层为现浇钢筋混凝土板防水等级为Ⅱ、Ⅲ级的坡屋面建筑构造) b坡屋面建筑构造二 (包括钢檩条、木檩条的有檩体系坡屋面建筑构造)9平屋面建筑构造a平屋面建筑构造一(坡度2%~10%的平屋面或小坡度屋面建筑构造)b平屋面建筑构造二(坡度2% 5%的刚性防水屋面、种植屋面、蓄水屋面建筑构造。

暖通识图必备图例汇总及识图制图常识

暖通识图必备图例汇总及识图制图常识来源：机电天下一名暖通人，识图懂图是我必须掌握的一门学问，其实说起来难也不难，做了一下汇总，整理了一部分，分享给大家。

一、工艺管道施工图常用图例二、通风空调工程常用图例三、给排水、采暖常用图例四、消防工程基本图形符号1、消防工程辅助符号2、消防工程灭火器符号3、消防管路及配件符号4、消防工程固定灭火器系统符号5、消防工程灭火设备安装处符号6、消防工程自动报警设备符号建筑水暖识图制图常识制图基本规定：房屋建筑制图的六种制图标准是：《房屋建筑制图统一标准》（GB/T50001-2010）《总图制图标准》（GB/T 50103-2010）《建筑制图标准》（GB/T 50104-2010）《建筑结构制图标准》（GB/T 50105-2010）《给水排水制图标准》（GB/T50106—2010）《暖通空调制图标准》（GB/T50114—2010）。

制图国家标准是所有工程人员在设计、施工和管理中必须严格执行的国家法令。

从学习工程制图的第一天起，就应严格遵守、贯彻执行国家标准中的每一项规定，严格按国家标准绘制图样。

一、图纸幅面规格与图纸编排顺序：1.图纸幅面：图纸幅面即图纸的大小。

标准的图纸幅面有A0、A1、A2、A3、A4五种规格（表2-1）。

A1幅面是A0幅面的对开，A2幅面是A1幅面的对开，其他幅面依此类推。

表格内的B×L为幅面尺寸，c为周边尺寸，a为装订边尺寸。

2.图框格式任何图样均应在图幅内画出图框，图框线用粗实线绘制。

图框按作图需要，根据装订边尺寸和周边尺寸横式幅面或立式幅面画出。

一项工程设计中，每个专业所使用的图纸，一般不宜多于两种幅面（不含目录及表格所采用的A4幅面）。

在一套设计图纸中，要选定一种图幅为主，尽量避免大小图幅掺杂使用。

绘制图样时，必须按照国家标准规定的幅面尺寸作图。

图纸的短边一般不用加长，必要时，可沿长边加长，见课件表2-2。

有特殊需要的图纸，可采用B×L为841×891与1189×1261的幅面。

技术作图知识点总结

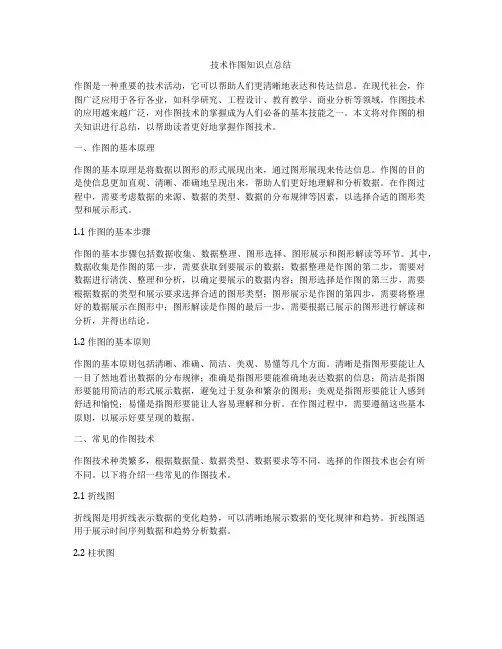

技术作图知识点总结作图是一种重要的技术活动，它可以帮助人们更清晰地表达和传达信息。

在现代社会，作图广泛应用于各行各业，如科学研究、工程设计、教育教学、商业分析等领域。

作图技术的应用越来越广泛，对作图技术的掌握成为人们必备的基本技能之一。

本文将对作图的相关知识进行总结，以帮助读者更好地掌握作图技术。

一、作图的基本原理作图的基本原理是将数据以图形的形式展现出来，通过图形展现来传达信息。

作图的目的是使信息更加直观、清晰、准确地呈现出来，帮助人们更好地理解和分析数据。

在作图过程中，需要考虑数据的来源、数据的类型、数据的分布规律等因素，以选择合适的图形类型和展示形式。

1.1 作图的基本步骤作图的基本步骤包括数据收集、数据整理、图形选择、图形展示和图形解读等环节。

其中，数据收集是作图的第一步，需要获取到要展示的数据；数据整理是作图的第二步，需要对数据进行清洗、整理和分析，以确定要展示的数据内容；图形选择是作图的第三步，需要根据数据的类型和展示要求选择合适的图形类型；图形展示是作图的第四步，需要将整理好的数据展示在图形中；图形解读是作图的最后一步，需要根据已展示的图形进行解读和分析，并得出结论。

1.2 作图的基本原则作图的基本原则包括清晰、准确、简洁、美观、易懂等几个方面。

清晰是指图形要能让人一目了然地看出数据的分布规律；准确是指图形要能准确地表达数据的信息；简洁是指图形要能用简洁的形式展示数据，避免过于复杂和繁杂的图形；美观是指图形要能让人感到舒适和愉悦；易懂是指图形要能让人容易理解和分析。

在作图过程中，需要遵循这些基本原则，以展示好要呈现的数据。

二、常见的作图技术作图技术种类繁多，根据数据量、数据类型、数据要求等不同，选择的作图技术也会有所不同。

以下将介绍一些常见的作图技术。

2.1 折线图折线图是用折线表示数据的变化趋势，可以清晰地展示数据的变化规律和趋势。

折线图适用于展示时间序列数据和趋势分析数据。

2.2 柱状图柱状图是用矩形柱表示数据的大小和比较关系，可以直观地比较不同数据的大小和关系。

通用技术-技术与设计第六章第2节常见的技术图样

第二节常见的技术图样学习目标一、投影法与三视图1．投影法建立三个相互________________的投影面(正面投影面V、水平投影面H、侧面投影面W)，将物体置于三面投影体系中，使底面与水平面平行，前面与正面平行，用________________分别向三个投影面进行投影，得到物体的三视图：(1)由物体的前面向后投影，在正面投影面V上得到的图像称为____________；(2)由物体的上面向下投影，在水平投影面H上得到的图像称为____________；(3)由物体的左面向右投影，在侧面投影面W上得到的图像称为____________。

3．三视图及投影规律如图1所示：图1二、形体的尺寸标注1．形体的尺寸标注有如下基本要求：正确(尺寸注写必须符合________________)、完整(尺寸必须注写齐全，________________________)、清晰(尺寸注写________________________，便于读图)、合理(尺寸注写方式符合________________)。

2．尺寸标注三要素：________________、____________、________________。

图样的尺寸，以________为单位时，不注写单位，否则必须注明。

3．标注形体尺寸时，整圆或大于半圆的圆弧需要标注________，半圆或不足半圆的圆弧需要标注________，还应注意同一尺寸一般只标注一次。

三、常见的技术图样1．机械加工图(1)机械加工图是以________________的形式来表达机械加工方法的一种技术图样。

(2)机械加工图是由____________及其尺寸标注、必要的其他视图、标题栏和文字说明几部分组成。

2．剖视图(剖切面)(1)剖视图是用假想剖切平面的方法剖开物体，将位于观察者和____________之间的部分移去，将其余部分向____________投影所得的图形。

常见的技术图样

二、形体的尺寸标注
尺寸标注举例半圆或小于半圆的圆弧需要标注半径，半径符号是R
第二节常见的技术图样
二、形体的尺寸标注
第二节常见的技术图样
二、形体的尺寸标注
第二节常见的技术图样
二、形体的尺寸标注
第二节常见的技术图样
二、形体的尺寸标注
错误标注正确标注
第二节常见的技术图样
二、形体的尺寸标注
四、剖视图
假想采用剖切平面的方法剖开物体，将观察者与剖切面之
间的部分移去，将其余部分向投影面投影所得的图形。剖视图
的主要特征是在被剖面上要充填表示机件材料的剖面线。
第二节常见的技术图样
四、剖视图
剖面线与水平线成45°或135°的角，间距均匀具有不可见结构的物体的表达方法
第二节常见的技术图样
第二节常见的技术图样
课堂小结
1. 掌握一般技术图样所采用的投影方式
2. 能绘制简单的三视图并学会标注简单的
尺寸 3. 了解一般的机械加工图、电子线路图所用符号的含义及表达方式，能识读一般机械加工图和线路图。
第二节常见的技术图样
1．根据已知的两个视图，构思各形体的内部结构，并根据绘制剖视图
理图是用元器件的图形符号及它们之间的连线来表示。
第二节常见的技术图样
五、线路图
1. 认识元器件符号； 2. 清楚元器件的连接方式。
第二节常见的技术图样
电感器
变压器
二极管
三极管
电阻
第二节常见的技术图样
五、线路图
识读线路图的方法：
首先，要认识图中的元器件符号，知道它代表的元器件；其次，弄清元器件符号相互之间的连接方式；最后，确定信号是如何流通的。

超全的建筑结构施工图识图总结，入门必看！

超全的建筑结构施工图识图总结，入门必看！房建施工实战之结构图读图识图总结，建筑工程图纸识读的入门知识，力求达到以下四个方面能力：1、理解建筑施工图的成图原理和制图标准；2、看懂房屋的组成和各部分的材料、做法，能够看懂一般建筑工程的主要施工图纸；3、能够根据施工图纸进行建筑面积和一般工程量的计算以及常用构件数量的统计；4、能够发现图纸中较明显的错误、遗漏和图样之间相互矛盾的地方。

第一节建筑工程施工图的组成各专业施工图的内容1、总图：建筑场地范围内建筑物的位置、形状和尺寸，道路、绿化及各种室外管线的布置等。

2、建筑专业图：建筑平面图、立面图、剖面图、各种详图及门窗表、材料做法表。

3、结构专业图：基础图、各层顶板的平面、剖面、各种构件详图，构件数量表及设计说明。

4、设备专业图：包括给水、排水、采暖、通风各系统的平面图、轴测图和各种详图。

5、电气专业图：包括照明、动力和弱电的系统图、平面图及详图等。

第二节建筑工程图的成图原理一、投影的概念用一组假想的投射线把物体的形状投到一个平面上，就可以得到一个图形，称为投影法。

二、投影的种类1、中心投影：投影线由一点放射出来投射到物体上，这种作图方法称为中心投影法。

2、平行投影：投影线呈相互平行状投射到物体上，称平行投影。

（1）正投影：使投影线垂直于投影面时，并且使物体的一个面也垂直于投影线。

（2）斜投影：当投影线倾斜于投影面时，所作出的投影。

三、物体的三面正投影图1、三面正投影体系的形成（1）将物体放在三个相互垂直的投影面间；（2）用三组垂直于投影面的投影线作投影；（3）在三个投影面上得到三个正投影图。

2、三面正投影体系的展开（1）正立投影面不动；（2）水平投影面向下转动90°；（3）侧立投影面向右后方转动90°。

3、三面投影图的特性（1）不全面性每个投影图只能反映物体两个方向的尺寸；立面图反映长度和高度；平面图反映长度和宽度；侧面图反映高度和宽度。

常见的技术图样汇总

左側
前視
俯視後視
右側仰視
绘制图样时，常用的正投影法就是假设投影光线与投影平面垂直，在投影平面上求取物体的投影的方法。
根据对投影三要素（投影中心、投射线和投影面）与投影物体之间位置关系的讨论，可以发现，为了确定物体的结构形状，需要采用多面正投影。
一般我们采用三个互相垂直相交的投影面（即正面投影面V、水平投影面H和侧面投影面W）建立一个三投影面体系，再采用正投影法将物体同时向三个投影面投影，所得三个投影图：物体的正面投影，即物体由前向后投影所得的图形，通常反映物体的主要形状特征，称为主视图；物体的水平投影，即物体由上向下投影所得的图形，称为俯视图；物体的侧面投影，即物体由左向右投影所得的图形，称为左视图。主视图、俯视图、左视图统称为三视图。
标注形体尺寸
标注形体的尺寸时，应注意同一个尺寸一般只标注一次，如下图中的半径R15在主视图中一经给出，则形体的长度尺寸就已经确定，无须再在俯视图中标注长度30。
讨论
常见空间几何形体，如正六棱柱、正三棱锥、圆柱、圆锥、球等形体的尺寸如何标注？
马上行动
根据右图所给形体的主视图、左视图、分析形体的结构，标注形体尺寸。
作图：
（1）根据模型的尺寸，选择绘图比例为1：1，使用A4号图纸（横放），用H型铅笔画底图。
（2）在离图框底线100mm处，绘制一条XY线，作为主视图和左视图的底线。
（3）根据模型的尺寸，确定主视图的对称线（点画线）位置，画出主视图的轮廓。
（4）在主视图右下角处，画出一条与XY水平线成450角的斜参照线。
3 机械加工图
4
机械加工图是工程图的一种。它是以三视图的形式来表达
机械
5 加要工读方懂法机的械一加种工技图术，图首样先，要是了完解成它产的品组机成械部加分工。的机主械要加依工据图。通

学建筑必备图集

学建筑必备图集图集来源：郑晓东的日志标准名称标准编号被替代编号变形缝建筑构造（一）04CJ01-1变形缝建筑构造（二）04CJ01-2变形缝建筑构造（三）04CJ01-3飞机库大门04CJ02合成树脂(复合塑料)瓦屋面建筑构造05CJ04改性膨胀珍珠岩外保温建筑构造-XP无机保温材料06CJ07围墙大门03J001 89SJ009（一）、（二）；89SJ010；87SJ003（一）；96SJ013 室外工程02J003道路（1-2）J007-1～2 93SJ007（一）、（二）道路(3-4) J007-3～4 93SJ007（三）、（四）道路（5-8）J007-5～8 93SJ007（五）、（八）挡土墙04J008 95J008-1、00J008-2、3环境景观---室外工程细部构造03J012-1 02J102-1环境景观----绿化(含光盘）03J012-2环境景观---亭、廊、架之一04J012-3砖墙建筑构造(烧结多孔砖与普通砖和、蒸压砖) 04J101框架结构填充小型空心砌块墙体建筑构造(含光盘) 02J102-2铝合金玻璃幕墙97SJ103-1 97SJ103建筑幕墙03J103-2～7蒸压加气混凝土砌块建筑构造03J104 87SJ139瓷面纤维增强水泥墙板建筑构造01ZJ110-1内隔墙建筑构造（2003年合订本）J111～114 98SJ140、99SJ107石膏砌块内隔墙04J114-2外墙外保温建筑构造(一) 02J121-1外墙外保温建筑构造(二) 99J121-2 99ZJ105外墙内保温建筑构造03J122平屋面建筑构造99J201-1 99J201（一）平屋面建筑构造（二）（刚性防水，种植，蓄水屋面）03J201-2坡屋面建筑构造00SJ202-1 00SJ202（一）坡屋面建筑构造（二）01J202-2 J202-2平屋面改坡屋面建筑构造03J203地下建筑防水构造02J301 96SJ301楼地面建筑构造01SJ304 J330地沟及盖板02J331 95J331、J332建筑防腐蚀构造（2002年合订本）J333-1~2 96J333（一）98J333（二）钢梯02J401 89J431、87J432、89J433、88SJ434（二）、96J435钢筋混凝土螺旋梯03J402 88SJ434（一）楼梯建筑构造99SJ403电梯电动扶梯、自动人行道02J404-1钢筋混凝土雨篷(建筑、构造) 03J501-2 98SG372内装修(2004合订本) 03J502-1~3 97SJ230（一）、98SJ230（二）、90SJ501、90SJ502、92SJ504 内装修--轻质龙骨内（隔）墙装修及隔断03J502-1内装修--室内吊顶03J502-2内装修--室内（楼）地面装修其他室内装修构造03J502-3常用建筑色02J503-1D常用建筑色02J503-1X木门窗04J601-1 J642木门窗03J601-2模压门03J601-3 00ZJ608实腹钢门窗04J602-1 92J701（二）铝合金门窗02J603-1 92SJ605、92SJ606、92SJ607、92SJ712、92SJ713、94SJ714铝合金节能门窗03J603-2住宅门01SJ606 94SJ604（一）～（四）防火门窗03J609 J656（一）、CJ657、92SJ708特种门窗04J610-1 J650（一）～（四）、J652、J641（一）～（二）、J653、J649（一）～（三）、J648（一）～（二）钢、钢木大门02J611-1 J643、J644轻质推拉钢大门02J611-2压型钢板及夹芯板大门02J611-3 93SJ609、97SJ610、97SJ611、96SJ612、98SJ613铝合金、彩钢、不锈钢夹芯板大门03J611-4天窗－上悬钢天窗、中悬钢天窗、平天窗05J621-1 95J815、00J618（一）、96SJ811电动采光排烟天窗04J621-2 00J621-2开窗机(2002年合订本) J622-1~6 99J838、98SJ711、96SJ706、91SJ804、96SJ710、94SJ718 钢天窗架建筑构造05J623-1 00J623-1门、窗、幕墙窗用五金附件04J631硬聚氯乙烯塑钢门窗（一）92SJ704民用建筑工程建筑施工图设计深度图样（含光盘）04J801民用建筑工程建筑初步设计深度图样(含光盘) 05J802民用建筑工程总平面初步设计、施工图设计深度图样(含光盘) 05J804建筑场地园林经管设计深度及图样06SJ805民用建筑工程设计互提资料深度及图样--建筑专业05SJ806民用建筑工程设计常见问题分析及图示-建筑专业05SJ807建筑实践教学及见习建筑师图册05SJ810《建筑设计防火规范》图示范区05SJ811智能化示范小区设计00J904-1 00SJ904(一）门窗、幕墙风荷载标准值（含光盘）04J906既有建筑节能改造(一) J908-7钢结构住宅(一) 05J910-1钢结构住宅(二) 05J910-2住宅厨房01SJ913住宅卫生间01SJ914公用建筑卫生间02J915住宅排气道J916-1～2小城镇住宅通风（示范）设计-北京地区05SJ917-1小城镇住宅通用（示范）设计-辽宁抚顺地区05SJ917-2小城镇住宅通用（示范）设计-青海西安地区05SJ917-3小城镇住宅通用(示范）设计-陕西西安地区05SJ917-4小城镇住宅通用（示范）设计-浙江绍兴地区05SJ917-5小城镇住宅通用（示范）设计-福建福州地区05SJ917-6小城镇住宅通用（示范）设计-广东东莞地区05SJ917-7小城镇住宅通风（示范）设计-重庆地区05SJ917-8小城镇住宅通风（示范）设计-广西南宁地区05SJ917-9传统特色小城镇住宅-徽州地区05SJ918-1传统特色小城镇住宅-泉州地区05SJ918-2传统特色小城镇住宅-丽江地区05SJ918-3传统特色小城镇住宅-山西晋中地区05SJ918-4传统特色小城镇住宅-新疆伊犁、吐鲁番、喀什、和田地区05SJ918-5传统特色小城镇住宅-东北地区05SJ918-6传统特色小城镇住宅-北京地区05SJ918-7传统特色小城镇住宅-浙江嘉兴、台州地区05SJ918-8小城镇住宅建筑构造05SJ919地方传统建筑-徽州地区03J922-1老年人居住建筑04J923-1压型钢板、夹芯板屋面及墙体建筑构造01J925-1建筑无障碍设计03J926汽车库(坡道式)建筑构造05J927-1住宅建筑构造03J930-1钢结构设计图实例-多、高层房屋05CG02钢结构设计示例-单层工业厂房06CG04混凝土结构施工平面整体表示方法制图规则和构造详图03G101-1 00G101 混凝土结构施工平面整体表示方法制图规则和构造详图03G101-2混凝土结构施工平面整体表示方法制图规则和构造详图G101-2S混凝土结构施工图平面整体表示方法制图规则和构造详图04G101-3 03G101-2S 混凝土结构施工图平面整体表示方法制图规则和构造详图04G101-4钢结构设计制图深度和表示方法03G102民用建筑工程结构施工图设计深度图样（含光盘）04G103民用建筑工程结构初步设计深度图样(含光盘) 05G104民用建筑工程设计互提资料深度及图样--结构专业05SG105民用建筑工程设计常见问题分析及图示05SG109-1民用建筑工程设计常见问题分析及图示(砌体结构) 05SG109-2民用建筑工程设计常见问题分析及图示（混凝土结构）05SG109-3民用建筑工程设计常见问题分析及图标05SG109-4建筑结构实践教学及见习工程师图册05SG110现浇钢筋混凝土板式楼梯04SG307砖烟囱04G211 00G511-1～4钢筋混凝土烟囱05G212 99G212-1～4钢筋焊接网混凝土楼板与剪刀墙构造详图04SG309钢筋混凝土折线形屋架04G314 95G314-1～2钢筋混凝土基础梁04G320 93G320、93（03）G320钢筋混凝土连系梁04G321 93G321、93（03）G321钢筋混凝土过梁G322-1～4钢筋混凝土过梁03G322-1 93G322（一）～（二）钢筋混凝土过梁03G322-2钢筋混凝土过梁03G322-3钢筋混凝土过梁（混凝土小型空心砌块夹心墙体）04G322-4钢筋混凝土吊车梁（2004年合订本）G323-1￣2 95G323-1～2 95（03）G323-1～2 吊车轨道联结及车挡04G325 95G325建筑物抗震构造详图03G329-1 97G329-1建筑物抗震构造详图G329-2、7、8 97G329-2～9建筑物抗震构造详图(新) G329-3～6 97（03）G329-3～6混凝土结构剪力墙边缘构件和框架柱构造钢筋选用04SG330小城镇住宅结构构件与构造05SG332单层工业厂房钢筋混凝土柱05G335 95G335-1～3柱间支撑05G336 97G336吊车梁走道板04G337 97G337钢筋混凝土屋面梁(2004年合订本）G353-1～3 96G353-1～3钢筋混凝土屋面梁(2004年合订本）G353-4～6 96G353-4～6悬挂运输设备轨道05G359-1~4 98G359-1～4 98（04）G359-1～4预制钢筋混凝土方桩04G361 97SG361钢筋混凝土结构预埋件04G362 91SG362多层砖房钢筋混凝土构造柱抗震节点详图03G363 98G363SP预应力空心板05SG408 99ZG408SP预应力空心板技术手册附册(一）99ZG408-1SP预应力空心板技术手册(附册二）99ZG408-2预应力混凝土管桩03SG4091.5M＊6.0M预应力混凝土屋面板G410-1～2 92G410-1、3、4 92（03）G410-1、3、4 预应力混凝土折线形屋架04G415-1 95G415-6～10 95（03）G415-6～106M后张法预应力混凝土吊车梁04G426 95G426、95（03）G42612M预应力混凝土鱼腹式吊车梁95G428预应力混凝土折线形、三角形托架96G433预应力混凝土圆孔板(2004年合订本）SG435-1～2预应力混凝土空腹屋架96G443-1～3民用建筑钢结构防火构造06SG501梯形钢屋架05G511 97G511、97（04）G511钢天窗架05G512 97G512、97（04）G512钢托架05G513 99G513、99（04）G51312M实腹式钢吊车梁05G514-1 00G514-1～5 00（04）G514-1～512M实腹式钢吊车梁G514-2-312M实腹式钢吊车梁05G514-4轻型屋面梯形钢屋架05G515 01SG515、01（04）SG515轻型屋面钢天窗架05G516 01SG516、01（04）SG516轻型屋面三角形钢屋架05G517 98G517-1～5 98（04）G517-1～5门式刚架轻型房屋钢结构(附件详图) 04SG518-3 02SG518-1门式刚架轻型房屋钢结构04G518-3I门式钢架轻型房屋钢结构(无吊车) 02SG518-1门式刚架轻型房屋钢结构04SG518-2门式刚架轻型房屋钢结构04SG518-2I多、高层民用建筑钢结构节点连接（第一分册）03SG519-1多、高层建筑钢结构节点连接04G519-2钢吊车梁SG520-1~2钢檩条钢墙梁SG521-1-4钢与混凝土组合楼（屋）盖结构构造05SG522型钢混凝土组合结构构造04SG523吊车轨道联结及车挡05G525 00G514-6 00（04）G514-6单层房屋钢结构节点构造详图06SG529-1建筑结构隔震构造详图集03SG610-1砖混结构加固与修复03SG611砖墙结构构造(烧结多孔砖与普通砖、蒸压砖) 04G612 96SG612、96（03）SG612 框架结构填充小型空心砌块墙体结构构造02SG614配筋混凝土砌块砌体建筑结构构造03SG615混凝土砌块系列块型05SG616蒸压轻质加气混凝土板(NALC) 03SG715发泡水泥复合板02ZG710条形基础05SG811矩形给水箱02S101 S151（一）、92SS177、93S178卧式水泵隔震及安装98S102 98S657二次供水消毒设备选用与安装02SS104常用小型仪表及特种阀门选用安装01SS105中小型冷却塔选用及安装02S106 90S436（一）91S436（二）游泳池附件安装及设备选用04S107倒流防止器安装05S108热水机组选用与安装05SS121水加热器选用及安装01S122(1～10) 92170（一）～（二）贮水罐选用及安装01S123 S152、S153开水器（炉）选用及安装01S125 87S157住宅用热水器选用及安装01SS126给水设备安装（冷水部分）S1-A给水设备安装（热水及开水部分）S1-B消防设备安装S2室内消火栓安装04S202 99S202建筑排水设备附件选用安装04S301 92S220建筑排水用柔性接口铸铁管安装04S409室外消火栓安装01S201 88S162消防水泵接合器安装99S203 86S164消防专用水泵选用及安装04S204消防增压稳压设备选用与安装(隔膜式压罐) 98S205 98S176自动喷水与水喷雾灭火设备安装04S206 89SS175排水设备及卫生器具安装S3雨水斗01S302 87S348卫生设备安装99S304 90S342小型潜水排污泵选用及安装01S305管道和设备保温、防结露及电伴热03S401 87S159室内管道支架及吊架03S402 S161钢制管件02S403 S311、90S319防水套管02S404 S312给水塑料管安装02S405-1～4建筑排水用硬聚氯乙烯（PVC-U）管道安装96S406 96S341建筑给水排水金属管道安装-铜管03S407-1建筑给水金属管道安装--薄壁不锈钢管04S407-2住宅厨、卫给水排水管道安装03SS408室内给水排水管道及附件安装（一）S4-1室内给水排水管道及附件安装（二）S4-2单层、双层井盖及踏步S501-1～2 97S147双层井盖02S501-2室外给水管道附属构筑物05S502 S143、S144、S145、S146、S160刚性接口给水承插铸铁管道支墩03S504 CS345（一）～（六）柔性接口给水管道支墩03SS505自承式平直形架空钢管05S506-1排水检查井02S515 S231、S232、S233、S234、CS236混凝土排水管道基础及接口04S516 95S516雨水口05S518 S518-1～2小型排水构筑物04S519 01S519埋地塑料排水管道施工04S520预制装配式钢筋混凝土排水检查井05SS521混凝土模块式排水检查井05SS522湿陷性黄土地区室外给水排水管道工程构筑物S531-1￣5 86S460（一）～（七）砖砌化粪池02S701 92S213（一）～（五）给水排水标准图集-室外给水排水管道工程及附属设施(一) S5-1室外给水排水管道工程及附属设施(二) S5-2钢筋混凝土化粪池03S702 92S214（一）～（五）建筑中水处理工程（一）03SS703-1钢筋混凝土倒锥壳保温水塔04S801-1钢筋混凝土倒锥壳保温水塔04S801-2钢筋混凝土倒锥壳不保温水塔04S802-1钢筋混凝土倒锥壳不保温水塔04S802-2圆形钢筋混凝土蓄水池(总容积50～2000立方米) 04S803 96S811～96S821 96S834～96S835民用建筑工程给水排水施工图设计深度图样（含光盘）04S901民用建筑工程给水排水初步设计深度图样(含光盘) 05S902民用建筑工程设计互提资料深度及图样-给水排水专业05SS903民用建筑工程设计常见问题分析及图示--给水排水专业05SS904给水排水实践教学及见习工程师图册05SS905小城镇住宅给水排水设施选用与安装05SS907电气竖井线路与设备安装协97D702高低压母线安装协97D701地下通信线缆敷设05X101-2综合布线系统工程设计施工图集02X101-3综合布线系统工程设计实例03X101-4移动通信室内信号覆盖系统03X102空调系统控制02X201-1建筑设备监控系统设计安装03X201-2广播与扩声03X301-1有线电视系统03X401-2 94SX401、88SX666火灾报警及消防控制04X501空气采样日期烟雾探测系统03X502住宅智能化电气设计施工图集99X601智能家居控制系统设计施工图集03X602智能建筑弱电工程设计施工图集97X700-1智能建筑弱电工程设计施工图集97X700-2建筑智能化系统集成设计图集03X801-1建筑电气工程设计常用图形和文字符号（含光盘）00DX001工程建设标准强制性条文及应用示例（房屋建筑-电气部分）04DX002民用建筑工程电气施工图设计深度图样(含光盘）04DX003民用建筑工程电气初步设计深度图样(含光盘) 05DX004民用建筑工程设计互提资料深度及图样--电气专业05SDX005民用建筑工程设计中常见问题分析及图示--电气专业05SDX006建筑电气实践教学及见习工程师图册05SDX007建筑电气常用数据04DX101-1双电源自动转换装置设计图集04CD01电缆敷设(2002年合订本) D101-1～7 93D165、93D166、93D167、93SD168、94D164、99D163、00D162、99（03）D101-1～4、99D101-1～410KV及以下架空线路安装03D103 86D170、86D171、86D1726-10KV铁横担架空绝线路安装99D176室外变压器安装04D201-3 86D265、86D266变压器室布置及变配电所常用设备构件安装03D201-4 86D263、86D264备用电源D202-1～2 95D211、00D272集中型电源应急照明系统04D202-3变配电所二次接线(交、直流操作)(2002年合订本) D203-1～2 99D270（上）（下）室内管线安装D301-1~3 96SD181、98D467、86D468钢导管配线安装03D301-3 86D468双电源切换及母线分段控制接线图(2002年合订本) D302-1～3 99D373、97D374 常用电机控制电路图(2002年合订本) D303-2~3 99D303-2常用水泵控制电路图01D303-3车间线路安装(2002年合订本) D401-1～3 90SD371、91D363、94D801洁净环境电气设备安装06D401-4防雷与接地安装D501-1～4 99D562、97SD567、86SD566、86D563建筑物防雷设施安装99D501-1 99D562等电位联结安装02D501-2 97SD567利用建筑物金属体做防雷及接地装置安装02D501-3 86SD566接地装置安装03D501-4 86D563变配电系统智能化设计（10KV及以下）(含光盘）03D602-1住宅小区建筑电气设计与施工03D603小城镇住宅电气设计与安装05SD604封闭式母线及桥架安装D701-1～3 90D701-1、91D372、89SD169电气竖井设备安装04D701-1 90D701-1电缆桥架安装04D701-3 89SD169常用低压配电设备及灯具安装D702-1～3 90D702-1、86SD469常用低压配电设备安装04D702-1 90D702-1特殊灯具安装03D702-3用户终端箱05D702-4液位测量与控制D703-1～2 90D763、99SD767小演播室及多功能厅灯光设计（400M2以下）03D704-1中小剧场舞台灯光设计06D704-2电热采暖、伴热设备安装03D705-1通风机安装K101-1～3 94T117、94T118、98T121风机安装05K102防排烟设备安装图99K103 99T122通风机附件安装(2002年合订本) K110-1～3 93T371、96T119、96T120风管蝶阀(2002年合订本) K120-1～2 94T370、96T302ZP型片式消声器、ZW型消声弯管97K130-1 97T710风管支吊架03K132 T616风帽及附件K150-1～3 96T603、96T609、96T610离心式水泵安装03K202 90T911采暖空调循环水系统定压05K210分(集)水器分汽缸05K232 92T907卫生间通风器安装图（壁挂式、吊顶式）94K302 94T457分体式空调器安装94K303 94T458散热器系统安装(2002年合订本) K402-1～2 94T903、96T922风机盘管安装01K403低温热水地板辐射供暖系统安装03K404新型散热器选用与安装05K405燃气红外线耦射供暖系统设计选用及施工安装03K501-1热水集中采暖分户热计量系统施工安装04K502小城镇住宅采暖通风设备选用与安装05SK510 05SK510民用建筑工程暖通空调及动力施工图设计深度图样(含光盘）04K601民用建筑工程暖通空调及动力初步设计深度图样(含光盘) 05K602民用建筑工程设计互提资料深度及图样--暖通空调专业05SK603民用建筑工程设计常见问题分析及图示－暖通空调及动力专业05SK604暖通空调实践教学及见习工程师图册05SK605蓄热式电锅炉房设计施工图集03R102热交换站工程设计施工图集05R103燃（油）锅炉房工程设计施工图集02R110小型立、卧式油罐图集02R111拱顶油罐图集02R112 96R311中央液态冷热源环境系统设计施工图集03SR113动力专业标准图集(一) R4-1动力专业标准图集(二) R4-2动力专业标准图集(三) R4-3开式水箱03R401-2 R108（一）、R108（二）、T703、T905（一）、T905（二）、T906（一）、T906（二）常压蓄热水箱05R401-3除污器03R402 96R425-1～3压力表安装图01R405 R901锅炉房风烟道及附件06R403温度仪表安装图01R406 R902蒸汽凝结水回收及疏水装置的选用与安装05R407 96R407管道穿墙、屋面防水套管01R409 R409热水管道直埋敷设05R410室外热力管道安装（地沟敷设）03R411-1 87SR416-1室外热力管道地沟03R411-2 87SR416-2室外热力管道支座97R412 97R403室外热力管道安装(架空敷设) 01R413室外热力管道安装(架空支架) 01R414室内动力管道装置安装(热力管道) 01R415室内动力管道安装(乙炔氧气管道) 01R416室内管道支吊架05R417-1 95R402装配式管道吊挂支架安装图03SR417-2管道及设备保温98R418 98T901管道及设备保冷98R419 98T902流量仪表管路安装图03R420物(液)位仪表安装图03R421燃气工程设计施工05R502动力专业设计常用数据06R503人民防空地下室设计规范GB50038-2005人民防空地下室设计规范图示--通风专业05SFK10人民防空地下室设计规范图示--建筑专业05SFJ10人民防空地下室设计规范图示--给水排水专业05SFS10人民防空地下室设计规范图示--电气专业05SFD10防空地下室通风设计FK01-02防空地下室结构设计FG01-03防空地下室建筑设计FJ01-04防空地下室给排水设计FS01-02防空地下电气设计FD01-02防空地下室室外出入口部钢结构装配式防倒塌棚架05SFJ05防空地下室设计手册--暖通、给水排水、电气分册城市道路--施工图设计深度图样05MR101城市道路--立体交叉施工图设计深度图样05MR102城市道路--立体交叉可行性研究、初步设计深度图样05MR103城市道路-路拱05MR104城市道路--沥青路面05MR201城市道路-水泥混凝土路面05MR202城市道路-人行道铺砌05MR203城市道路-软土地基处理05MR301城市道路-附属工程05MR401城市道路--路缘石05MR404城市道路-无障碍设计05MR501源地址：/GetEntry.do?id=503112976&owner=233700607。

图纸常用符号及图例大全（收藏备查）

图纸常用符号及图例大全（收藏备查）一、定位轴线1、作用定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。

规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。

2、定位轴线的编号1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写；2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。

平面图上定位轴线的编号，宜标注在图样的下方与左侧。

在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号。

3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示。

二、索引符号与详图符号1）详细表示某些重要局部，需要另绘制其详图进行表达。

2）对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。

三、标高符号标高是标注建筑物高度方向的一种尺寸形式，以米为单位。

绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。

相对标高: 以建筑物底层室内陆面为零点测出的高度尺寸。

建筑标高: 指楼地面、屋面等装修完成后构件的表面的标高。

如楼面、台阶顶面等标高。

结构标高: 指结构构件未经装修的表面的标高。

如圈梁底面、梁顶面等标高。

四、引出线五、其他符号1、连接符号：对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。

连接符号为折断线(细实线)，并用大写拉丁字母表示连接编号。

2、折断符号1）直线折断：当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面。

2）曲线折断：对圆形构件的图形折断，其折断符号为曲线。

3、对称符号当房屋施工图的图形完全对称时，可只画该图形的一半，并画出对称符号，以节省图纸篇幅。

4、指北针在总平面图及底层建筑平面图上，一般都画有指北针，以指明建筑物的朝向。

5、风向频率玫瑰图用来表示该地区常年的风向频率和房屋的朝向。

风的吹向是指从外吹向中心。

工程制图基本知识全集

1.①平行投影法：投射线互相平行的投影法称为平行投影法。

②正投影法：投射线垂直于投影面的的平行投影法称为正投影法。

③三视图：三视图是将一个物体分别沿三个不同方向投射到三个互相垂直的投影面而得到的三个视图。

④重影点：如果空间有两点位于某投影面的同一垂直线上，那么这两点在该投影面上的投影重合在一起，将它们称为重影点。

⑤截交线：平面与立体表面相交而产生的交线称为截交线。

⑥相贯线：两立体相交而产生交线称为相贯线。

⑦组合体：由若干基本体按照一定的相对位置和组合方式有机结合而形成的较为复杂的形体称为组合体。

⑧形体分析法：将组合体分解为若干基本体，分析它们的形状、表面相对位置以及组合方式等，便可产生对组合体的完整概念，这种方法称为形体分析法。

形体分析法线面分析法-读图的基本方法12、线面分析法：就是根据物体上某些表面、某些线条的投影特征来判断它们的空间形状和相对位置，从而想象出物体形状的方法。

⑨定形尺寸：用于确定个基本形体的形状及大小的尺寸称定形尺寸。

⑩定位尺寸：用于确定基本形体之间的相对位置的尺寸称定位尺寸。

⑪轴测图：形体的轴测图是用平行投影法将形体向某个投影面投射得到的单面投影。

⑫轴间角：轴测轴之间的夹角称为轴间角。

⑬轴向伸缩系数：轴测轴OX、OY、OZ上的线段与坐标轴O1X1、O1Y1、O1Z1上对应线段的长度比分别称为X、Y、Z轴的轴向伸缩系数。

⑭基本视图：机件向投影面投射所得的视图称为基本视图。

⑮局部视图：将机件的某一部分向基本投影面投射所得的视图称为局部视图。

⑯斜视图：机件向不平行于基本投射面的平面投射所得的视图称为斜视图。

⑰剖视图：剖视图是用剖切面在适当的部位假想剖开部件，将处于观察者和剖切面之间的部分移去，将其余部分向投影面投射所得的图形。

⑱断面图：假想用剖切面将机件某处切断，仅画出剖切面与机件接触部分的图形称为断面图。

⑲零件图：表示零件结构、大小及技术要求的图样称为零件图。

⑳装配图：表示一部分机器或部件的图样。

42个图纸技术要求解析和制图口诀，机械制图中常见的符号及意义

42个图纸技术要求解析和制图口诀，机械制图中常见的符号及意义1.纸幅面按尺寸大小可分为5种，图纸幅面代号分别为A0、A1、A2、A3、A4。

图框右下角必须要有一标题栏，标题栏中的文字方向为与看图方向一致。

2.图线的种类有粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八类。

3.图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出来，对称中心线和轴线用细点划线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的1/3。

4.比例是指图中图形尺寸与实物尺寸之比。

5.比例1：2是指实物尺寸是图形尺寸的2倍，属于缩小比例。

6.比例2：1是指图形尺寸是实物尺寸的2倍，属于放大比例。

7.在画图时应尽量采用原值比例的比例，需要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例无论采用那种比例图样上标注的应是机件的实际尺寸。

8.图样中书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐，汉字应用长仿宋体书写。

9.标注尺寸的三要素是尺寸界限、尺寸线、尺寸数字。

10.尺寸标注中的符号：R表示圆半径，ф表示圆直径，Sф表示球直径。

11.图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。

12.标准水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

13.斜度是指斜线对水平线的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。

所标锥度方向一致。

14.符号“∠1：10”表示斜度1：10，符号“ 1：5”表示锥度1：5。

15.平面图形中的线段可分为已知线段、中间线段、连接线段三种。

它们的作图顺序应是先画出已知线段，然后画中间线段，最后画连接线段。

16.已知定形尺寸和定位尺寸的线段叫已知线段；有定形尺寸，但定位尺寸不全的线段叫中间线段；只有定形尺寸没有定位尺寸的线段叫连接线段。

常用建筑材料图例整理解析
