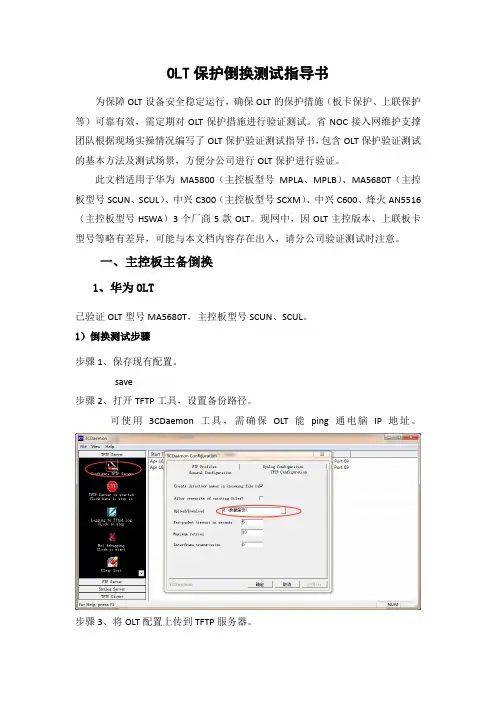

中国通信运营商OLT保护倒换测试指导书
OLT保护倒换测试指导书为保障OLT设备安全稳定运行，确保OLT的保护措施（板卡保护、上联保护等）可靠有效，需定期对OLT保护措施进行验证测试。
省NOC接入网维护支撑团队根据现场实操情况编写了OLT保护验证测试指导书，包含OLT保护验证测试的基本方法及测试场景，方便分公司进行OLT保护进行验证。
此文档适用于华为MA5800（主控板型号MPLA、MPLB）、MA5680T（主控板型号SCUN、SCUL）、中兴C300（主控板型号SCXM）、中兴C600、烽火AN5516（主控板型号HSWA）3个厂商5款OLT。
现网中，因OLT主控版本、上联板卡型号等略有差异，可能与本文档内容存在出入，请分公司验证测试时注意。
一、主控板主备倒换1、华为OLT已验证OLT型号MA5680T，主控板型号SCUN、SCUL。
1）倒换测试步骤步骤1、保存现有配置。
save步骤2、打开TFTP工具，设置备份路径。
可使用3CDaemon工具，需确保OLT能ping通电脑IP地址。
步骤3、将OLT配置上传到TFTP服务器。
backup configuration tftp 1.1.1.1 huaweiolt1其中1.1.1.1为电脑IP地址，huaweiolt1为配置文件的名称。
步骤4、查看主备板数据同步状态。
display data sync state配置数据，运行数据等完全同步到设备板，才具备倒换条件。
步骤5、查看OLT板卡状态。
display board 0业务及上联板卡为正常状态，主用主控板为主用正常状态，备用主控板为备用正常状态。
步骤6、查看主控板主备板卡版本是否一致。
display version 0/9display version 0/10步骤7、查看上线MAC地址数。
display mac-address number步骤8、查看上联板卡状态及上联端口流量。
display board 0/19interface giu 0/19display port traffic 0步骤9、长ping OLT IP地址。

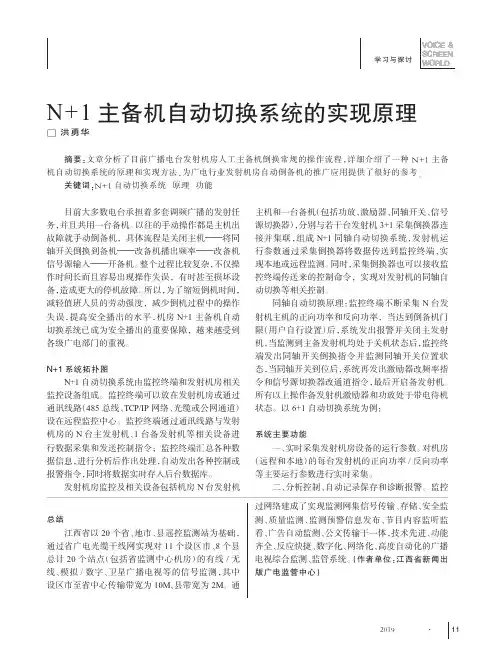

N+1主备机自动切换系统的实现原理
VOICE& SCREEN WORLD目前大多数电台承担着多套调频广播的发射任务，并且共用一台备机。
以往的手动操作都是主机出故障就手动倒备机，具体流程是关闭主机———将同轴开关倒换到备机———改备机播出频率———改备机信号源输入———开备机。
整个过程比较复杂，不仅操作时间长而且容易出现操作失误，有时甚至损坏设备，造成更大的停机故障。
所以，为了缩短倒机时间，减轻值班人员的劳动强度，减少倒机过程中的操作失误，提高安全播出的水平，机房N+1主备机自动切换系统已成为安全播出的重要保障，越来越受到各级广电部门的重视。
N+1系统拓扑图N+1自动切换系统由监控终端和发射机房相关监控设备组成。
监控终端可以放在发射机房或通过通讯线路（485总线、TCP/IP网络、光缆或公网通道）设在远程监控中心。
监控终端通过通讯线路与发射机房的N台主发射机、1台备发射机等相关设备进行数据采集和发送控制指令；监控终端汇总各种数据信息，进行分析后作出处理，自动发出各种控制或报警指令，同时将数据实时存入后台数据库。
发射机房监控及相关设备包括机房N台发射机主机和一台备机（包括功放、激励器、同轴开关、信号源切换器），分别与若干台发射机3+1采集倒换器连接并集联，组成N+1同轴自动切换系统，发射机运行参数通过采集倒换器将数据传送到监控终端，实现本地或远程监测。
同时，采集倒换器也可以接收监控终端传送来的控制命令，实现对发射机的同轴自动切换等相关控制。
同轴自动切换原理：监控终端不断采集N台发射机主机的正向功率和反向功率，当达到倒备机门限（用户自行设置）后，系统发出报警并关闭主发射机，当监测到主备发射机均处于关机状态后，监控终端发出同轴开关倒换指令并监测同轴开关位置状态，当同轴开关到位后，系统再发出激励器改频率指令和信号源切换器改通道指令，最后开启备发射机。
所有以上操作备发射机激励器和功放处于带电待机状态。
以6+1自动切换系统为例：系统主要功能一、实时采集发射机房设备的运行参数。

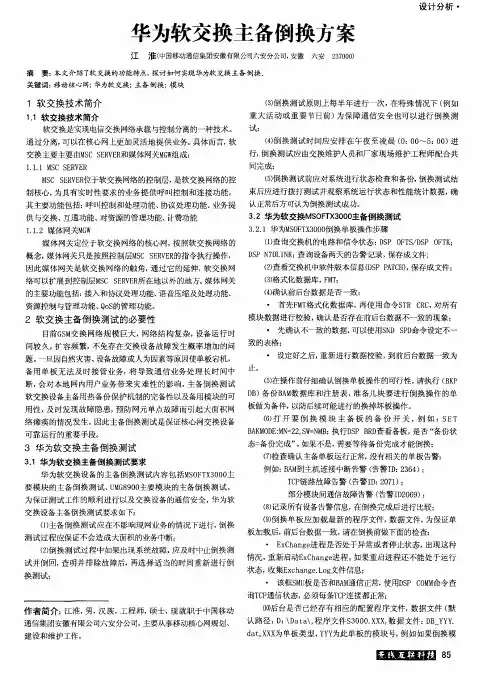

华为软交换主备倒换方案
３ 华为软交换主备倒换测试
３ ． １华为软交换主备倒换测试要求
华为软交换设备 的主备 倒换测试 内容包 括Ｍ Ｓ Ｏ Ｆ Ｔ Ｘ ３ ０ ０ ０ 主
要模 块 的主备倒换 测试、 Ｕ Ｍ Ｇ ８ ９ ０ ０ 主要模 块的主备倒换测试 。
１软交换技术简介
１ ． １软交换技术简介
软交换是实现 电信 交换网络承载与控制分离的一种 技术。 通过分离， 可以在核心网上更加灵活地提 供业务。 具体而言， 软 交换主要主要由Ｍ Ｓ Ｃ Ｓ Ｅ Ｒ Ｖ Ｅ Ｒ ￣ Ｉ 媒体网关Ｍ Ｇ Ｗ 组成 ：
１ ． １ ｜ １ Ｍ Ｓ Ｃ Ｓ Ｅ Ｒ Ｖ Ｅ Ｒ
同完成 ；
Ｍ Ｓ Ｃ Ｓ Ｅ Ｒ Ｖ Ｅ Ｒ 位于软交换网络的控制层 ， 是软交换网络 的控
（ ５ ） 倒换测试前应对系统进行状态检查和备份， 倒换测试结 束后应进行拨打测试并观察系统运行状态和性能统计数据， 确
制核心， 为具有实时性要求 的业务提供 呼叫控制和连接功能 。 供与交换、 互通功 能、 对 资源的管理功能、 计费功能
Ｂ Ａ Ｋ Ｍ Ｏ Ｄ Ｅ ： Ｍ Ｎ ＝ ２ ２ ， Ｓ Ｗ ＝ Ｎ Ｍ Ｂ ： 执行Ｄ Ｓ Ｐ Ｂ Ｒ Ｄ 查看备板 ， 是否 “ 备份状 态＝ 备份完成” 。 如果不是， 需要等待备份完 成才 能倒 换： （ ７ ） 检查确认 主备单板运行正常， 没有相关的单 板告警： 例如： Ｂ Ａ Ｍ ￣ Ｉ 主机连接 中断告警 （ 告警Ｉ Ｄ ： ２ ３ ６ ４ ）；
・
间较 久， 扩容频繁 ， 不免存 在交换设备故障发 生概 率增加 的问 致 的表格 ； 设定好之后， 重新进行数据校验 ， 到前后台数据 一致为 题。 一旦因 自然灾害、 设备故 障或人为因素等原 因使单 板宕机 ，

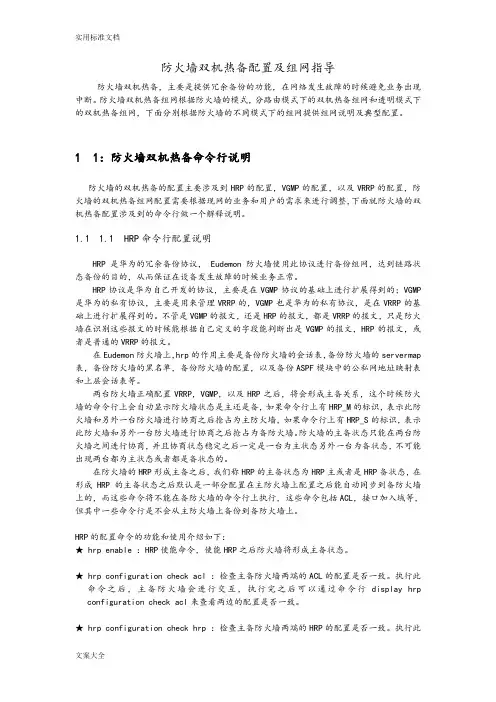

华为防火墙双机热备配置及组网
防火墙双机热备配置及组网指导防火墙双机热备，主要是提供冗余备份的功能，在网络发生故障的时候避免业务出现中断。
防火墙双机热备组网根据防火墙的模式，分路由模式下的双机热备组网和透明模式下的双机热备组网，下面分别根据防火墙的不同模式下的组网提供组网说明及典型配置。
11：防火墙双机热备命令行说明防火墙的双机热备的配置主要涉及到HRP的配置，VGMP的配置，以及VRRP的配置，防火墙的双机热备组网配置需要根据现网的业务和用户的需求来进行调整，下面就防火墙的双机热备配置涉及到的命令行做一个解释说明。
1.1 1.1 HRP命令行配置说明HRP是华为的冗余备份协议， Eudemon 防火墙使用此协议进行备份组网，达到链路状态备份的目的，从而保证在设备发生故障的时候业务正常。
HRP协议是华为自己开发的协议，主要是在VGMP协议的基础上进行扩展得到的；VGMP 是华为的私有协议，主要是用来管理VRRP的，VGMP也是华为的私有协议，是在VRRP的基础上进行扩展得到的。
不管是VGMP的报文，还是HRP的报文，都是VRRP的报文，只是防火墙在识别这些报文的时候能根据自己定义的字段能判断出是VGMP的报文，HRP的报文，或者是普通的VRRP的报文。
在Eudemon防火墙上，hrp的作用主要是备份防火墙的会话表，备份防火墙的servermap 表，备份防火墙的黑名单，备份防火墙的配置，以及备份ASPF模块中的公私网地址映射表和上层会话表等。
两台防火墙正确配置VRRP，VGMP，以及HRP之后，将会形成主备关系，这个时候防火墙的命令行上会自动显示防火墙状态是主还是备，如果命令行上有HRP_M的标识，表示此防火墙和另外一台防火墙进行协商之后抢占为主防火墙，如果命令行上有HRP_S的标识，表示此防火墙和另外一台防火墙进行协商之后抢占为备防火墙。
防火墙的主备状态只能在两台防火墙之间进行协商，并且协商状态稳定之后一定是一台为主状态另外一台为备状态，不可能出现两台都为主状态或者都是备状态的。

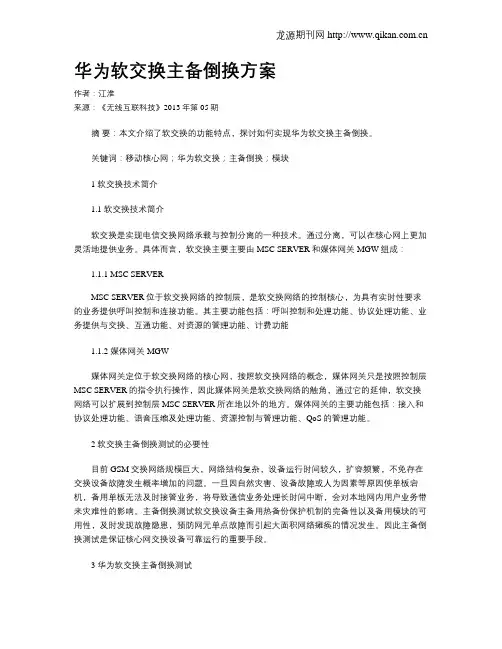

华为软交换主备倒换方案
华为软交换主备倒换方案作者：江淮来源：《无线互联科技》2013年第05期摘要：本文介绍了软交换的功能特点，探讨如何实现华为软交换主备倒换。
关键词：移动核心网；华为软交换；主备倒换；模块1 软交换技术简介1.1 软交换技术简介软交换是实现电信交换网络承载与控制分离的一种技术。
通过分离，可以在核心网上更加灵活地提供业务。
具体而言，软交换主要主要由MSC SERVER和媒体网关MGW组成：1.1.1 MSC SERVERMSC SERVER位于软交换网络的控制层，是软交换网络的控制核心，为具有实时性要求的业务提供呼叫控制和连接功能。
其主要功能包括：呼叫控制和处理功能、协议处理功能、业务提供与交换、互通功能、对资源的管理功能、计费功能1.1.2 媒体网关MGW媒体网关定位于软交换网络的核心网，按照软交换网络的概念，媒体网关只是按照控制层MSC SERVER的指令执行操作，因此媒体网关是软交换网络的触角，通过它的延伸，软交换网络可以扩展到控制层MSC SERVER所在地以外的地方。
媒体网关的主要功能包括：接入和协议处理功能、语音压缩及处理功能、资源控制与管理功能、QoS的管理功能。
2 软交换主备倒换测试的必要性目前GSM交换网络规模巨大，网络结构复杂，设备运行时间较久，扩容频繁，不免存在交换设备故障发生概率增加的问题。
一旦因自然灾害、设备故障或人为因素等原因使单板宕机，备用单板无法及时接管业务，将导致通信业务处理长时间中断，会对本地网内用户业务带来灾难性的影响。
主备倒换测试软交换设备主备用热备份保护机制的完备性以及备用模块的可用性，及时发现故障隐患，预防网元单点故障而引起大面积网络瘫痪的情况发生。
因此主备倒换测试是保证核心网交换设备可靠运行的重要手段。
3 华为软交换主备倒换测试3.1 华为软交换主备倒换测试要求华为软交换设备的主备倒换测试内容包括MSOFTX3000主要模块的主备倒换测试、UMG8900主要模块的主备倒换测试。
华为交换机倒换测试文档
华为主备倒换：操作前的数据检查依据华为主备倒换操作文档。
操作过程中打开告警浏览，注意告警信息。
MSOFTX3000：1．SMU仅进行备板复位，先做0框的，然后做其他框的SMU，一般同时操作不超过2块。
2．VDB仅进行备板复位。
3．CSU倒换完成应以面板上的扣板恢复绿色为标志，并且倒换后要倒回EPI出线的板子为主用(一般为偶数槽位)。
4．CCU一般同时操作不超过3块。
5．CDB6．MGC仅进行备板复位7．CKI8．IFM、BSG、MGC、VDB四类单板不进行倒换测试。
UMG89001．CMF单板配置为CMF时(主备用)需倒换，配置为PPU时(负荷分担)无需倒换，可通过LST BRD查询配置单板类型。
2．MPU 0框的MPU需要倒换2次即保证倒换前的主要板仍为主用态。
且需要查询网口工作模式以及错误包等信息。
3．MPB 一般同时操作不超过2块4．NET5．TNC6．CLK 必须倒回1槽位为主用态7．OMU OMB强调：在MGW倒换单板之前，首先需对各类备用单板进行复位，待备用单板可正常启动后，再进行主备倒换，防止备板存在隐患，无法接管。
补充操作：三：SET BAKNMODE: MN= SW=NMB; 打开备份开关DSP BAKMODE: MN= 查询备份开关四：修改1.LST LSS 查询单板加载软开关2.MOD LSS PA=NO DA=NO PW=YES DW=YES; 修改单板加载软开关五：复位或倒换1.依次复位VDB备板，不对主板进行任何操作。
2.依次复位SMU备板，不对主板进行任何操作。
3.倒换CSU/CCU单板，可同时进行2-3块同类型单板倒换，倒换后，需偶数槽位的CSU单板为主用，CSU单板可能会倒2次，CCU单板只需倒换一次，无需倒回。
4.倒换CDB，无需倒回。
5.倒换CKI，无需倒回。
6.复位MGC，不对主板进行任何操作。
六：1.MOD LSS: PA=YES DA=YES PW=NO DW=YES2, LST LSS七． 1 DSP OFTK2 DPS N7DPS。
浅谈通信设备主备倒换技术
浅谈通信设备主备倒换技术[摘要] 目前，越来越多的主流运营商开始全面的引入移动软交换技术，本文作者结合自己的实际工作经验，以中兴软交换中N+1主备倒换为例，对通信建设中主备倒换技术相关问题进行分析探讨，同时提出了自己的看法和意见，仅供参考。
[关键词] 通信；设备；主备倒换；技术1.前言随着信息技术的飞速发展和网络的普及，用户对通信质量的要求越来越高，这就要求网络在某个节点发生故障时仍能够继续保持完整和稳定运行，在此情况下，双归属技术运用的越来越多并逐渐成熟。
在目前MSCPOOL还没有正式商用的情况下，N+1主备双归属是软交换端局SERVER较好的容灾方式，备机在主机故障后接替主机。
该方式技术成熟，商用程度较高，应用广泛。
2.中兴软交换N+1主备倒换2.1工作原理主备倒换过程、原理如图所示。
(1)假设倒换前MSC-SERVER1是主用MSS，MSC-SERVER2是备用MSS；MGW1的控制MSS是MSC-SERVER1；两个MSS间的心跳正常。
(2)当MSC-SERVER1故障并手动执行主备倒换命令后，MSC-SERVER1双归属局向转入备用域，业务DH进程发起闭塞局向下所有偶联、信令链路。
在10秒左右的时间内，MSC-SERVER1转入备用域工作。
(3)MGW1向MSC-SERVER2发起重新注册流程。
(4)MGW1将接收的BSSAP/RANAP等信令转发给MSC-SERVER2处理。
(5)完成上述过程后，MS的主被叫业务就由MSS2来处理。
2.2主备倒换风险点2.2.1主备MSC-SERVER数据的一致性主备MSS数据的一致与否直接关系到主备倒换的成功与否，日常制作数据中有部分采用自动同步方式实现，由于中兴软交换内部判断机制的问题或索引命名等问题很容易导致数据同步不成功。
2.2.2工作域双归属倒换方式设置目前由于双归属主备倒换判断机制尚不成熟，如果设置成自动方式将会给主用MSS正常运行带来不可预知的安全隐患，可能会造成主备不停倒换、双主等对业务有影响的现象。
1.1主备倒换配置命令
目录1 主备倒换配置命令..............................................................................................................................1-11.1 主备倒换配置命令.............................................................................................................................1-11.1.1 display switchover state.........................................................................................................1-11.1.2 ha slave-ignore-version-check...............................................................................................1-21.1.3 slave restart............................................................................................................................1-31.1.4 slave switchover.....................................................................................................................1-41.1.5 slave switchover { disable | enable }......................................................................................1-41 主备倒换配置命令本系列产品未形成IRF时，适用本手册中的“分布式设备”的情况；形成IRF后则适用本手册中的“分布式IRF设备”的情况。
华为常用命令参考
解释 明文 密文 host名字和ip地址对应 日志信息 封装链路层协议 显示版本 显示当前配置 显示全面的信息 显示已保存的配置 退回到系统视图 上一条命令 下一条命令 display cur display ip routing-table 取消所有debug命令
2.如何打开debug开关 debug是设备调试，排错中非常重要也非常有效的手段。需要对网络协议和Quidway 产品相对熟悉的情况下使用。 过程:首先输入 [Router]info-center enable 使用console配置口时，输入: [Router]info-center console [Router]info-center console debug 使用远程telnet时，输入: [Router]info-center monitor [Router]info-center monitor debug 此处以调试链路层协议ppp数据包为例 [Router]debugging ppp packet 『注意』 特权模式下debug;可以从display debug看出现在有哪些调试开关是打开的 调试开关打开,对路由器性能会有相应程度的影响,所以用后请及时关闭调试信息: [Router]undo debug all,或者ctrl+d亦可
擦除Flash Memoห้องสมุดไป่ตู้y中以太网交换机配置文件。 <Quidway> reset saved-configuration The saved configuration will be erased. Are you sure?[Y/N]
5.文件系统命令 5.1改变当前目录 【命令】 cd directory 【参数】 directory：目标目录名。 【描述】 cd命令用来修改以太网交换机的当前工作路径。 缺省目录为在配置用户启动时设置的工作路径。 【举例】 修改以太网交换机当前工作路径为flash。 <Quidway>cd flash: <Quidway>pwd flash:
LS主备倒换测试手册
LS主备倒换测试(抽取部分网元拨测)主要操作步骤：✧确认当前主用的Lanswitch设备，发起正常GPRS业务。
✧对两台Lanswitch的当前配置进行保存——save 回车；输入 Y 进行确认✧对主用Lanswitch系统强行下电重启/指令重启动。
✧检查通话是否中断。
✧保持GPRS业务，待Lanswitch重启完成后，对另外一台Lanswitch进行下电重启/指令重启动，✧检查通话是否终端。
✧恢复现场，做最后的健康检查。
参考结果：要求强行下电、指令重启动两种情况下，通话不中断。
具体参考如下:1.telnet 上2台Lanswitch设备(主/备),分别检查是否都能正常发起GPRS业务.分别取show vlan "BSC_Inner"的Secondary IPs :地址都是10开头那个.分别ping sgsn地址 from BSC_Inner地址(上面的10开头的地址),通则OK,继续下一步.✧对两台Lanswitch的当前配置进行保存——save 回车；输入 Y 进行确认✧检查port 12的流量情况(show port util),做完倒换需要恢复原来端口port12流量状态。
2.在BSC上检查RRINP:NSEI=ALL; RRBVP:NSEI=ALL; RLGRP:CELL=ALL;检查是否正常和相关BSC告警是否正常。
3.让拨测先发起GPRS测试,然后在LS主用侧A 敲下 reboot指令,然后通知拨测检查GRPS业务是否正常,有无中断和恢复的情况。
(一般的下载几秒就能恢复过来) 。
重启过程中会出RADIO TRANSMISSION IP GATEWAY FAULT告警.重启完也会消除4.登录LS备用B ,通过show port util 检查业务是否被B边接替。
5.2分钟后, 在LS的B边通过show log去检查,查看port 9/10一定要UP(或者登录LS A边去show port util 去看),才能继续LS备用B的reboot。
华为倒换测试操作方法
华为设备倒换测试方法一、复用段环倒换测试方法：1、测试范围：所有骨干环、汇聚环；2、确认全环没有异常告警，各网元线路侧光口无LOS、LOF等造成系统倒换的告警，各个网元没有PS告警，全环处于不倒换的状态；3、将环上其中一个网关网元的东向线路光口激光器关闭；4、观察全环告警，中断光口两侧网元有PS告警，全环其他网元均有APS_INDI告警，无新出现的AIS等影响业务的告警；5、将关闭的激光器打开，确认LOS告警消除，并等待10分钟，之前的PS、APS_INDI等告警应消失，全环没有新出的AIS告警；6、检查结束。
二、MSP1＋1复用段倒换测试方法1、测试范围：所有骨干环；2、确认全环没有异常告警，各网元线路侧光口无LOS、LOF等造成系统倒换的告警，各个网元没有PS告警，全环处于不倒换的状态；3、将环上其中一个网关网元的东向线路光口激光器关闭；4、观察全环告警，中断光口两侧网元有PS告警，无新出现的AIS等影响业务的告警；5、将关闭的激光器打开，确认LOS告警消除，并等待10分钟，之前的PS、等告警应消失，全环没有新出的AIS告警；6、检查结束。
三、SNCP环/PP环倒换测试方法：1、测试范围：每个汇聚环上抽测一个接入环；2、确认接入环已经成环，全环没有异常告警，各网元线路侧光口无LOS、LOF等造成系统倒换的告警，各个网元没有PS告警，全环处于不倒换的状态；3、将汇聚节点上的一个155M光口激光器关闭；4、观察环上各节点告警：METRO1000节点应当有TUAIS告警及PS告警，METRO500无TUAIS告警，有PS告警；5、将光口打开，观察各网元告警恢复正常；6、检查结束。
四、设备TPS倒换测试方法：1、测试范围：所有骨干环、汇聚环，每个环抽测一个设备，见附件EXCEL表；2、打开设备的网元管理器，进入“配置”——“TPS保护”，系统显示该网元的TPS保护组，点击“查询”，确认16-PQ1保护板处于使能状态，其余被保护板处于空闲状态；3、右键点击任一被保护板，选择“人工倒换”，系统自动查询倒换后状态，确认单板可以正常倒换，网元无AIS等异常告警；4、右键点击被保护板，选择“人工恢复”，查询各被保护板处于空闲状态，网元无AIS告警；5、检查结束。
OLT常用命令集
1.主备倒换config模式下diagnose进入诊断模式:system switch-over2.查路由表display ip routing-table3.display ont ipconfig <portid ontid> 查询ONT的IP地址的相关配置4.display ont optical-info <portid ontid> 查询ONT光模块的相关信息，可以查询到光模块的接收光功率、发送光功率、偏置电流、温度和电压。
5.display ont port state <portid ontid> 查询ONT端口状态信息。
6.流氓ONU检测：display anti-rogueont autodetect switch 自动隔离流氓ONT开关。
on：系统检测到流氓ONT时，上报告警并将流氓ONT设置为隔离状态。
处于隔离状态的流氓ONT只能接收信息，不能发送。
off：系统检测到流氓ONT时，仅上报告警。
anti-rogueont autodetect on7.用户管理：clear terminal user login failure 清除系统中所有用户登录失败的信息。
当需要清除系统中用户登录失败信息时，使用此命令。
成功执行此命令后，系统中所有用户的登录失败信息将被清除。
display client 查询当前登录用户信息。
当需要查询当前登录用户的用户编号、IP地址、登录时间等信息，便于安全管理时，使用此命令。
当前用户只能查询登录系统的本级别用户以及低级别用户8.流量管理：display traffic <frameid/slotid/portid> 查询端口的实时数据收发速率。
当需要查询端口的接受流量、发送流量及流量索引表的信息时，使用此命令。
traffic table ip modify 命令用于修改IP流量模板。
当需要修改流量模板中cir（Committed Information Rate）、cbs（Committed Burst Size）、pir（Peak Information Rate）、pbs（Peak Burst Size）某个流量参数时，使用此命令9.告警和事件管理:alarm active clear 用于清除当前系统中的活动告警。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
1 主备倒换配置.....................................................................................................................................1-1
1.1 主备倒换简介.....................................................................................................................................1-1
1.2 主备倒换配置任务简介......................................................................................................................1-1
1.3 忽略对备用板进行版本检查...............................................................................................................1-2
1.4 重启备用板........................................................................................................................................1-2
1.5 手动进行主备倒换.............................................................................................................................1-2
1.6 主备倒换显示和维护..........................................................................................................................1-3
1 主备倒换配置
本特性只有SR6608支持。
1.1 主备倒换简介
主备倒换特性用于实现系统的高可靠性。
支持主备倒换特性的设备有两块单板，一块为主用板，工作在Master模式；另一块为备用板，工作在Slave模式。
备用板通过同步功能，来保持与主用板当前配置的一致。
主备倒换主要体现在以下两个方面：
z当主用板发生故障或者被拔出时，备用板将迅速自动取代主用板成为新的主用板（下面简称该过程为主备倒换），以保证设备的继续运行。
z当升级设备的时候，可以先升级备用板，再手工执行主备倒换，主备倒换时，原主用板会使用配置的新的下次启动文件重新启动，从而达到升级原主用板的效果。
相比整机重启的方式，
大大减少了升级过程业务中断的时间。
当使用主备倒换方式升级设备的时候，要求新的软件版本和当前的软件版本能够实现平滑升级（即版本间的差异较小），否则，可能会导致备用板不能启动。
这种升级方式的步骤如下：
(1) 将最新的软件版本分别下载到主用板和备用板；
(2) 分别指定主用板和备用板的下次启动文件为新版本的软件；
(3) 忽略对备用板进行版本检查；
(4) 手工重启备用板；
手动进行主备倒换。
用户不能直接对备用板进行命令行操作，需要通过主用板的命令行界面进行配置，然后主用板会将配置同步给备用板。
1.2 主备倒换配置任务简介
表1-1主备倒换配置任务简介
配置任务说明详细配置忽略对备用板进行版本检查可选 1.3
重启备用板可选 1.4
手动进行主备倒换可选 1.5
1.3 忽略对备用板进行版本检查
当备用板上电启动的时候，系统会检测主用板和备用板的版本。
当主用板与备用板的版本不一致的时候，备用板将不能启动。
用户也可以使用以下配置强制要求系统忽略对备用板进行版本检查。
表1-2配置主备倒换
操作命令说明
进入系统视图system-view -
忽略对备用板进行版本检查ha
slave-ignore-version-check
必选
缺省情况下，备用板版本检查功能处于使能状态
1.4 重启备用板
当备用板故障或者进行备用板升级时，可以重启备用板，使最新的版本或配置生效。
但是在重启前，需要确认主用板和备用板的版本是否一致，如果不一致，需要先配置忽略对备用板进行版本检查。
表1-3配置主备倒换
操作命令说明进入系统视图system-view -
手动重启备用板slave restart 必选
当备用板启动时，主用板会对备用板进行初始同步（即批量备份）。
在这个过程中，系统将不会响应用户的输入。
初始同步完成后，用户可以在主用板上正常执行命令、进行配置，此时，主用板和备用板将保持实时同步，即用户对主用板的配置将同步到备用板上，以保证主备板当前配置的一致。
1.5 手动进行主备倒换
在进行主用板升级时，需要重启主用板。
这时，为了防止业务的中断，可以手动进行主备倒换，让原备用板接替原主用板继续工作。
表1-4配置主备倒换
操作命令说明
进入系统视图system-view -
使能手动主备倒换功能slave switchover { disable |
enable }
可选
缺省情况下，手动主备倒换功能处于使能状态
手动进行主备倒换slave switchover 必选
主备倒换时，会导致原主用板重启。
在进行主备倒换前，请确保主备板的软件版本一致，如果不一致，需要先配置忽略对备用板进行版本检查。
1.6 主备倒换显示和维护
完成上述配置后，在任意视图下执行display命令可以显示配置后主备倒换特性的运行情况，通过查看显示信息验证配置的效果。
表1-5主备倒换显示和维护
操作命令
查看主备倒换的状态display switchover state [ slot slot-number ]。
