服装CAD概论1.我国服装CAD使用概况1972年美国研发成功,之后一些技术发达国家纷纷开发这项技术。

服装CAD 的发展已经有进40年的历史了。

我国在“六五”期间开始研究服装CAD应用技术,进入“七五”计划后,服装CAD产品有了一定的雏形,到“八五”后期才真正推出我国自己的服装CAD 产品。

截至2004年底行业统计,我国约有5万家服装企业,但只有3000家左右的企业使用服装CAD,即只有6%的服装企业在使用CAD系统。

而根据“九五”计划目标,将服装CAD设备作为考核服装行业重点企业的必备条件,到2005年我国服装行业CAD/CAM的使用普及率要达到30%;目前估计南通服装CAD普及率在40~50%之间。

前美国、日本等发达国家的服装CAD普及率已达到90%以上。

我国CAD较国外CAD具有价格优势,且操作使用符合中国国情。

2.服装CAD品牌情况2.1国外1)美国PGM、格博2)法国力克3)德国艾斯特奔马4)加拿大派特又名PAD5)日本东丽、川上、旭化成、重工等。

6)西班牙艾维7)瑞士艾力斯2.2国内1)度卡(台湾)2)得卡(北京)3)ET(深圳布易)4)ECHO(爱科、杭州)5)丝绸之路(北京。

平安华艺科技发)6)富怡(深圳盈瑞恒公司)7)BILI(比力、北京)8)时高(北京)9)日升天辰(北京)10)至尊宝(北京)等11)樵夫CAD:广州市樵夫科技有限公司12)佑手CAD:广州市佑手软件科技有限公司2.3目前长三角地区服装CAD品牌使用统计(中华服装网)3.服装CAD的优势分析目前服装CAD的普及率正在逐步提高,有些企业因为对服装CAD的认识存在着偏差,难免会做出一些错误的决策,现把常见的一些问题列出来供大家参考。

3.1电脑能够代替手工制版吗?只要是平面的作图方法,电脑是可以代替手工的。

立体裁剪目前还无法用电脑完成。

为什么有些已经购买了服装CAD的企业还要用手工做头样呢?这有几个原因,一是有的服装CAD出头样的功能较差,或者是过于复杂,或者是功能不齐;二是人员培训工作没有做好;三是企业本身不敢使用电脑。

Aoutcad简介

Aoutcad简介

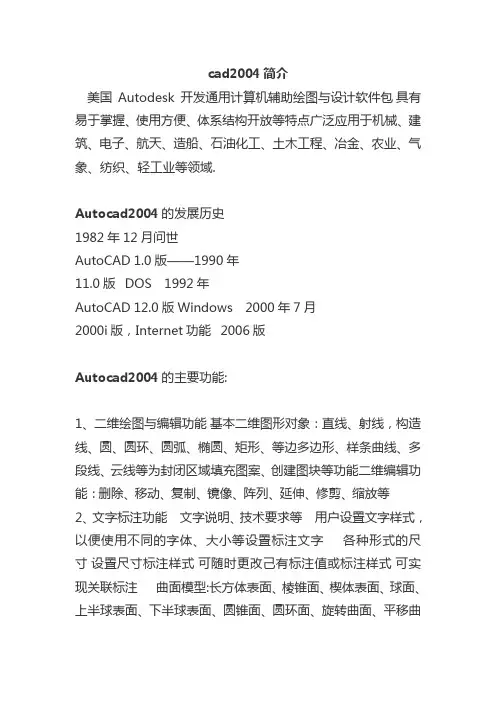

cad2004简介美国Autodesk开发通用计算机辅助绘图与设计软件包具有易于掌握、使用方便、体系结构开放等特点广泛应用于机械、建筑、电子、航天、造船、石油化工、土木工程、冶金、农业、气象、纺织、轻工业等领域.Autocad2004的发展历史1982年12月问世AutoCAD1.0版——1990年11.0版DOS1992年AutoCAD12.0版Windows2000年7月2000i版,Internet功能2006版Autocad2004的主要功能:1、二维绘图与编辑功能基本二维图形对象:直线、射线,构造线、圆、圆环、圆弧、椭圆、矩形、等边多边形、样条曲线、多段线、云线等为封闭区域填充图案、创建图块等功能二维编辑功能:删除、移动、复制、镜像、阵列、延伸、修剪、缩放等2、文字标注功能文字说明、技术要求等用户设置文字样式,以便使用不同的字体、大小等设置标注文字各种形式的尺寸设置尺寸标注样式可随时更改己有标注值或标注样式可实现关联标注曲面模型:长方体表面、棱锥面、楔体表面、球面、上半球表面、下半球表面、圆锥面、圆环面、旋转曲面、平移曲面、直纹曲面、复杂网格面等基本实体模型:长方体、球体、圆柱体、圆锥体、楔体、圆环体等,还可以通过拉伸或旋转二维对象来创建三维实体大部分二维编辑命令适用于对三维图形的操作专门用于三维编辑的功能:三维旋转、三维镜像、三维阵列;对实体模型的边、面以及体进行编辑;对基本实体进行布尔操作,以得到复杂实休模型;通过实体模型还能够直接生成维多视图等三维图形:改变观察视点,从不同观看方向显示图形;将绘图区域分成多个视区,在各个视区中从不同方位显示同一图形曲面模型或实体模型:消隐、着色或渲染,还可设置渲染时的光源、场景、材质、背景等3、尺寸标注功能4、三维绘图与编辑功能创建各种形式的基本曲面模型和实体模型5、视图显示方式设置以多种方式放大或缩小所绘图形三维动态观察器动态观察三维图形利用标准文件功能,可以对诸如图层、文字样式、线型这样的命名对象定义标准的设置利用图层转换器能够将当前图形图层的名称和特性转换成己有图形或标准文件对图层的设置,即将不符合本部门图层设置要求的图形进行快速转换将图形对象与外部数据库中的数据进行关联数据库由独立于AutoCAD2004的其他数据库应用程序(如Access、Oracle、FoxPro等)建立电子传递功能,能够把AutoCAD2004图形及其相关文件压缩成ZIP文件或自解压的可执行文件,以单个数据包的形式传送给客户、工作组成员或其他有关人员超链接功能,能够将AutoCAD2004图形对象与其他对象(如文档、数据表格、动画、声音等)建立链接6、绘图实用工具设置绘图图层、线型、线宽、颜色通过绘图辅助工具设置绘图方式利用特性窗口编辑所选择对象的特性7、数据库管理功能8、Internet功能。

AutoCAD1-概述

AutoCAD1-概述

20菜单栏Fra bibliotek武汉理工大学 物流工程学院 罗齐汉 qhluo@
21
工具栏
开关工具栏
在任意工具栏上单击右键 选择需要的工具栏上单击
工具栏的使用
单击
武汉理工大学 物流工程学院 罗齐汉 qhluo@
22
绘图区
绘图区没有边界,利用视窗缩放功能,可使绘 图区无限增大或缩小.因此,无论多大的图形, 都可放置其中.
25
命令的输入
AutoCAD要求用户输入命令来实现绘图操作,用户可以用下列任何一 种方式输入命令: 1.用键盘在命令窗口输入 用键盘输入命令时,在命令行窗口中的提示符必须为"Command:" ,此时用键盘输入命令名,接着按回车键或空格键,就完成了命令的 输入. 2.从下拉菜单输入 用户可从下拉菜单中所列的菜单选项中选择要输入的命令. 3.从工具栏按钮输入 用户可从工具栏中单击一个图标按钮就可完成一个命令的输入 4.从数字化仪菜单输入 如果定义了数字化仪菜单,输入命令时,只需将数字化仪的触笔或者游 标指在所需菜单选项上,然后按"拾取"按钮即可.
武汉理工大学 物流工程学院 罗齐汉 qhluo@
27
点的输入
绝对坐标: X,Y 相对坐标: @X,Y 相对极坐标: @d<α 光标拾取:直接点取,或有目标捕捉工具拾取
武汉理工大学 物流工程学院 罗齐汉 qhluo@
7
高级发展阶段
在高级发展阶段里,AutoCAD经历了三个版本, 使AutoCAD的高级协助设计功能逐步完善. 1988年8月推出的AutoCAD 10.0版本 1990年推出的11.0版本 1992年推出的12.0版本
24
状态栏
AutoCAD 2004用户界面的最下面是状态栏, 状态栏显示当前十字光标所处位置的三维坐 标和一些辅助绘图工具按钮的开关状态,如 SNAP,GRID,ORTHO,POLAR,OSNAP, OTRACK,LWT和MODEL等.还可以设置某 些开关按钮的选项配置.

AutoCAD ecscad 软件产品介绍说明书

AutoCAD  ecscad 软件产品介绍说明书

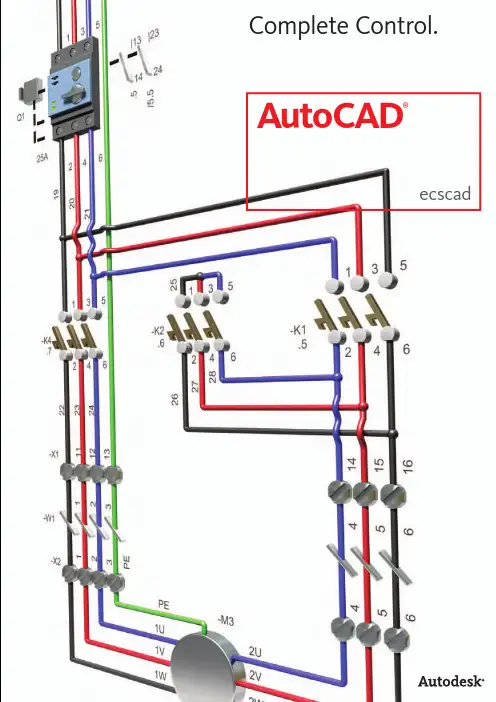

Complete Control. AutoCAD®ecscadThe AutoCAD® ecscad AdvantageTake ControlAutoCAD® ecscad is AutoCAD® software for electrical control engineers, purpose-built for the planning and documenting of electro-technical equipment. Automated tasks, extensive electrical symbol libraries, and powerful database editing tools help to reduce errors and produce electrical documentation in a fraction of the time and cost. With flexible database-driven workflows based on industry standards, AutoCAD ecscad gives con-trols designers the freedom to choose the design approach that best suits their unique situation. With an intuitive and configurable user interface, AutoCAD ecscad is professional, precise, and in-novative design software that puts you in control. Gain a competitive advantage with AutoCAD ecscad, software that helps manufacturers react quickly to market trends, shorten production cycles, and build better products. Increase ProductivityRising costs and increasing time pressures are driv-ing control engineers to produce electrical designs faster and more accurately than ever before. In order to remain competitive, designers need high performance tools to get the job done. AutoCAD ecscad offers an optimal solution for engineersin all industries, including plant design, industrial machinery, automotive, building automation and power supply. AutoCAD ecscad software contains all the standard functionality AutoCAD plus a comprehensive set of features created specifically to accelerate the creation and modification of electrical schematics. With the automatic creation of documentation from Excel tables, automatic generation of graphical terminal plans, and cabinet layout tools, AutoCAD ecscad greatly reduces the manual efforts involved in producing highly-accu-rate electrical documentation, leaving engineers more time to create innovative new designs.To succeed in today’s global marketplace, control engineers require a flexible solution that supports the entire electrical control system design and documentation process. AutoCAD®ecscad software enables controls designers to quickly create accurate control system schematics for a broad range of projects from simple motor controls to entire production plants.Compete GloballyIn addition to supporting the most comprehensive compliance with European electrical standards, AutoCAD ecscad gives companies a competitive advantage in markets worldwide by facilitating sharing of schematics with the entire global enter-prise. AutoCAD ecscad not only includes extensive symbol libraries in the IEC standard, but also makes it easy for users to incorporate symbols and components from third-party libraries. Designers can quickly switch between languages or even display up to three languages simultaneously in the interface. Additionally, AutoCAD ecscad in-cludes multiple foreign language databases in the industry standard Microsoft® Access format, that enable easy extraction of data from schematics for translation with full support of Unicode character sets like Chinese or Russian.Reduce ErrorsCreating electrical controls designs using manual methods can inadvertently introduce errors and design inconsistencies. The automatic error-check-ing capabilities in AutoCAD ecscad help designers perform real-time diagnostics to catch logical control errors. AutoCAD ecscad can also generate dynamic error lists that enable users to “jump” directly to the corresponding points in the electri-cal schematics, making it easy to find and correct potential errors. With AutoCAD ecscad, engineers are able to virtually eliminate errors before the build phase of a project.Manage and Reuse Design DataThe integrated project management in AutoCADecscad allows designers to easily find and reuseexisting designs for revisions or the creation ofnew variations. Users can quickly modify all textinformation in a project in a comfortable databaseinterface, and complete projects can be auto-matically produced through Excel tables with thesimple push of a button. The data from AutoCADecscad projects can also be easily integrated intoexisting enterprise processes and are fully custom-izable using VBA (Visual Basic® for Applications).In addition, AutoCAD ecscad includes tightlyintegrated project management functions, whichenable the efficient and secure exchange of designdata and promote earlier collaboration betweendesign and manufacturing workgroups.Facilitate CollaborationAs part of the Autodesk solution for DigitalPrototyping, AutoCAD ecscad enables bothelectrical and mechanical teams to work col-laboratively by making it easy to add valuableelectrical controls data to the digital prototypescreated in Autodesk® Inventor®. AutoCAD ecscadworks in the Autodesk DWG™ format, the mostwidely used CAD format in the world, facilitatingcollaboration on 2D and 3D designs with globallydistributed design teams, customers, and suppli-ers. Different workgroups can also manage andtrack all components of a digital prototype withthe free† Autodesk® Design Review software—theall-digital way to review, measure, mark up, andtrack changes to designs—enabling better reuseof critical design data, management of BOMs, andcollabora¬tion with other teams and partners.Additionally, AutoCAD ecscad works online innetwork environments that enable several users tocollaborate on the same project at the same time.Complete ControlWant to get unparalleled productivity from yourcontrols design process? Try AutoCAD eccscadtoday and gain complete control.Who needsAutoCAD ecscad?D esigners of machines and•installations that containelectrical control systemsC ompanies wishing to compete•globally by creating bettercontrol system designsDesigners facing large projects•requiring thousands of pages ofschematicsCompanies requiring•multiple engineers to worksimultaneously on thesame project in a networkenvironmentC ontrol Engineers who want to•leverage their existing data inDWG or DXF formatsT echnicians who have to design•and document the electricalequipment of complexbuildings with extensive controland distribution cabinetsFor more details, visitwww.autodesk.de/autocadecscad.。
