防雷接地工程量计算
防雷及接地装置工程量计算要点
防雷及接地装置工程量计算1、接闪器安装工程量计算避雷针安装按在平屋顶上、在墙上、在构筑物上、在烟囱上及在金属容器上等划分定额。
(1) 定额单位①平屋顶上、墙上、烟囱上避雷针安装以“根”或“组”计量。
②独立避雷针安装以“基”计量，长度、高度、数量均按设计规定。
(2) 避雷针加工制作，以“根”为计量单位。
(3) 避雷针拉线安装,以三根为一组,以组计量。
2、避雷网安装(1) 避雷网敷设按沿折板支架敷设和沿混凝土块敷设，工程量以m计量.工程量计算式如下:避雷网长度＝按图示尺寸计算的长度×(1+3．9％)式中 3.9％——为避雷网转弯、避绕障碍物、搭接头等所占长度附加值。
(2) 混凝土块制作，以块计量，按支持卡子的数量考虑，一般每米1个，拐弯处每半米1个。
(3) 均压环安装，以“m”计量。
①单独用扁钢、圆钢作均压环时，工程量以设计需要作均压接地的圈梁的中心线长度按“延长米”计算，执行“均压环敷设”项目。
②利用建筑物圈梁内主筋作均压环时，工程量以设计需要作均压接地的圈梁中心线长度，按“延长米”计算，定额按两根主筋考虑，超过两根主筋时，可按比例调整。
(4) 柱子主筋与圈梁焊接，以“处”计量柱子主筋与圈梁连接的“处”数按设计规定计算。
每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。
如果焊接主筋和圈梁钢筋超过两根时，可按比例调整。
3、引下线安装工程量计算避雷引下线是从接闪器到断接卡子的部分，其定额划分有：沿建筑物、沿构筑物引下；利用建(构)筑物结构主筋引下；利用金属构件引下等。
1) 引下线安装，按施工图建筑物高度计算，以“延长米”计量，定额包括支持卡子的制作与埋设。
其引下线工程量按下式计算：引下线长度＝按图示尺寸计算的长度×(1+3．9％)2) 利用建(构)筑物结构主筋作引下线安装：按下列方法计算工程量。
用柱内主筋作引下线时，定额按焊两根主筋考虑,以m计量，超过两根主筋时可按比例调整。
3) 断接卡子制作、安装，按“套”计量。
防雷与接地工程工程量计算课件
沿支架安装
防雷与接地工程工程量计算
10
沿支墩敷设：
防雷与接地工程工程量计算
11
主筋做 引下线
防雷与接地工程工程量计算
12
接地测试点
防雷与接地工程工程量计算
13
等电位 接地箱
防雷与接地工程工程量计算
14
地梁钢筋
防雷与接地工程工程量计算
15
2、计算工程量：
（1）避雷带 （2）引下线 （3) 接地母线
基础接地平面图-Model.pdf
屋顶防雷平面图-Model.pdf
防雷与接地工程工程量计算
5
防雷与接地工程工程量计算
6
防雷与接地工程工程量计算
7
防雷与接地工程工程量计算
8
看图并思考：
1、本工程的避雷网、引下线和接地 是如何实施的？
2、分析根据图纸应计算哪些工程量？
防雷与接地工程工程量计算
9
防雷与接地工程工程量计算
18
其他工程量计算？
防雷与接地工程工程量计算
19
1、总等电位箱 2、接地测试点 3、柱主筋与圈梁钢筋焊接 4、接地电阻测试 5、支墩
防雷与接地工程工程量计算
20
防雷接地工程 工程造价
防雷与接地工程工程量计算
1
知识回顾：
防雷接地工程分为哪几部分？
防雷与接地工程工程量计算
2
防雷与接地工程工程量计算
3
1.接闪器：算
4
新课引入：
2014年造价员考题：
请根据给定的图计算工程量，按照《建设工程工程 量清单计价规范》2013、《通用安装工程工程量计 算规范》2013和《江苏省安装工程计价定额》2014 的有关规定，计算综合单价和分部分项工程费。
建筑防雷接地工程工程量计算
７．１ 知识链接
７.１.１ 建筑防雷接地工程计算内容 建筑防雷接地工程是建筑电气安装工程的一部分，其计算内容由接闪器、
引下线、接地装置及等电位联结组成。 接闪器根据建筑物的功能及规模不同，通常有避雷针、避雷网、避雷带
等形式。引下线根据敷设方式有单独敷设引下线和利用建筑物主筋作引 下线两种，单独敷设引下线一般由引下线、引下线支持卡子、断接卡子、 引下线保护管等组成，可明敷设也可暗敷设；利用建筑物主筋作引下线 时应考虑接出预埋测试板。 接地装置一般由接地母线、接地极组成，常用的接地极可以是钢管、角 钢、钢板、铜板或利用建筑物底板钢筋作接地极等。
返回
表７.２ 定额项目套用练习表
返回
表７.３ 工程量计算表
返回
图７.１ 防雷平面布置图
返回
图７.２ 引下线布置图
返回
表７.４ 工程量计算表
返回
图７.３ 防雷平面布置图
返回
谢谢观赏
下一页 返回
７．１ 知识链接
等电位联结，是将建筑物中各电气装置和其他装置外露的金属及可导电 部分与人工或自然接地体用导体连接起来，以减少电位差。等电位联结 有总等电位联结、局部等电位联结和辅助等电位联结。
７.１.２ 建筑防雷接地工程预算定额列项 根据《甘肃省安装工程预算定额》第四册，建筑防雷接地工程常用定额
7．３ 实训内容
３． 实训操作 （１）某建筑物电气设计系统接地设在配电箱ＡＬ下，接地极采用镀锌
角钢５０ｍｍ×５０ｍｍ×５ｍｍ×２５００ｍｍ，直立打入地下，顶 埋深１ｍ，接地极距外墙皮３ｍ，相邻接地极间距为５ｍ。接地母线采 用４０ｍｍ×４ｍｍ 镀锌扁铁，埋深１ｍ。请计算防雷接地工程量并填 写表７．５。 （２）某建筑物屋面防雷接地设计如图７．３ ｍｍ 镀锌圆钢沿折板支架敷设（标高为１０．４０ｍ），利用构造柱主 筋作引下线，每根柱按两根主筋引下考虑，在距室外地坪１．２０ｍ 处 设预埋测试板，利用建筑物基础底板钢筋作自然接地极（标高－１．４
关于防雷接地工程量的计算
筑龙博客：/717200防雷工程接地工程量计算，尤其是利用建筑物钢筋作接地的工程量如何计算？答：该问题在《安装工程预算培训讲义》中已作答复，现进一步明确如下：①利用主体结构钢筋作避雷引下线工程量计算：该工程按浙江综合解释可套用2-1246子目（见《使用手册》P569），该子目计量单位10米。
因此，计算利用主体结构钢筋作避雷引下线工程量时，应按设计要求计算，当设计要求利用其中两根主筋时，工程量应按被利用主筋总长度计。
例：某大楼高85m，此楼有6处利用主体钢筋作避雷引下线，每处要求利用两根主筋，试计算工程量：引下线工程量85×6×2=1020m两根主筋间的跨接已包括在其中不再另套定额，见下图1工作内容②设计利用基础钢筋作接地网，其工程量计算方法：防雷工程该工程按浙江综合解释套用2-1224H2子目（见组价手册P146），该子目的计量单位是10处。
其工程量计算方法：⑴、被利用主钢筋单根延长米L乘以设计要求利用基础钢筋根数n：L×n ---------（a）钢筋全长⑵、被利用钢筋全长除以6（按平均为6m焊接一处）(L×n)/6 -------- （b）连接处⑶、被利用钢筋单根长度乘利用根数n减一再除以6（按平均每6m两根主筋间跨接一处）［L×(n－1)]/6 -------- （c）跨接处⑷、(b)+(c)=(d) --------焊接处总量注：以上式中6为建筑钢筋单根长度平均米数，实际平均长度不同，可以换算，跨接处间隔如设计有要求亦可换算。
例：设计要求利用基础两根主筋作接地网，单长350m，要求4m跨接一次，试计算总焊接处：d＝b＋c＝(L×n)/6＋[L×(n－1)]/4＝(350×2)/6＋[350×(2－1)]/4 防雷工程＝117＋88＝205（处）③建筑物避雷引下线中设计的接地电阻测试断接板，可按接地跨接套用定额，每一测试断接板为一处，连接螺栓等不另计费。
防雷工程量计算
防雷工程量计算一、引下线的计算：引下线工程量=引下主筋高度*主筋根数*处数二、利用基础钢筋作为基地网，其工程量的计算：1、被利用主钢筋单根延长米L*设计要求基础钢筋根数n（钢筋全长a=L*n）2、被利用钢筋全长除以6（每6米焊接一处）连接处b=L*n/63、被利用钢筋单根长度*利用根数减一再除以6（按平均每6米两根主筋间跨接一处）跨接处c=(L*(n-1))/6 一般用镀锌圆钢或者扁铁跨接。
4、焊接处总量=b+c（连接处+跨接处）注：每多少米焊接一处可以根据实际情况定三、避雷网安装：避雷网长度=按图示实际测量长度*（1+3.9%）。
式中3.9%为避雷网转弯、避绕障碍物、搭接头等所占长度附加值四、均压环施工中只发生焊接，不需要另计主材，只需计算横向圈梁主筋长度五、接地母线：1、接地母线敷设分‘室内接地母线敷设’和‘室外接地母线敷设’，是根据接地母线敷设在室内或者室外来划分的。
具体在计算工程量时即按照设计图纸，凡是在室外敷设的均计算为套室外接地母线的工程量并套室外接地母线敷设的子目即可（所谓室外接地母线主要是敷设在开挖土方以后的沟内，并与室外接地极焊接连通的室外接地网，因此工作内容中包含挖填土）。
凡是建筑物室内如变配电所、供配电室的环形室内接地，电气专用竖井内、电梯井道内以及其他位置所设计的接地母线等，都是据实据实工程量并套‘室内接地母线敷设’的子目(室内接地母线敷设一般均需要设置固定卡子，查看工作内容以及子目材料表所含内容，也知晓他们之间的施工区别以及不同之处)。
2、建筑物避雷引下线中设计的接地电阻测试断接板，可按接地跨接套用定额，每一测试断接板为一处，连接螺栓等不另计费。
3、基础接地母线的量就是环基础一周的长度，不用去乘以24、基础接地网与户内接地母线的区别在于：A. 基础接地网是利用基础中的主筋进行连接焊接成为间距纵横不超过25m的网状接地的，因为是利用基础钢筋的连通焊接，所以这部分工程量在套定额时是不计算主材费的。
防雷及接地工程量计算
（4）柱主筋与圈梁钢筋焊接（计算钢筋网交叉） 15处
2、接地母线敷设
（1）所有外墙引下线处 -40*4镀锌扁铁 (户外接地母线） 1.5mX6=9m*1.039=9.35m
（2）局部等电位扁铁：-25*4镀锌扁铁 （户内接地母线）
0.7m*3处=2.1*1.039=2.18m
（3）屋面-40*4镀锌扁铁敷设（5.4+2.1+7.5）*1.039=15.585m
计算过程：
1、接地极（板）制作、安装
（1）L=50*50*5热镀锌角钢接地极，
L=5M 3根
Hale Waihona Puke （2）100*100*6热镀锌钢板接地板，
4块（建筑物四角）
（3）接地网：〔（3+4.2+3.6+3.6+3.6+3.6+4.8+2.4+3.0） X3+(7.5+2.1+1.8+3.6)X5〕X1.039=177.05米

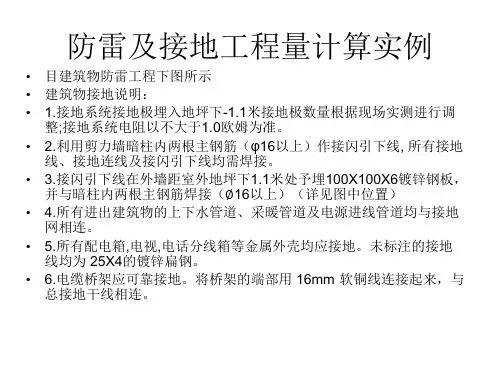

防雷及接地工程量计算实例
• 目建筑物防雷工程下图所示
• 建筑物接地说明：
• 1.接地系统接地极埋入地坪下-1.1米接地极数量根据现场实测进行调 整;接地系统电阻以不大于1.0欧姆为准。
• 2.利用剪力墙暗柱内两根主钢筋（φ16以上）作接闪引下线, 所有接地 线、接地连线及接闪引下线均需焊接。
• 3.接闪引下线在外墙距室外地坪下1.1米处予埋100X100X6镀锌钢板， 并与暗柱内两根主钢筋焊接（∅16以上）（详见图中位置）
3、接地跨接线安装
（1）卫生间等电位联接 4处
4、等电位接地端子箱、等电位接地接线盒安装
（1）总等电位端子箱 1台
（2）局部等电位
车队员工宿舍楼防雷接地工程量计算
车队员工宿舍楼防雷接地工程量计算首先，需要确定宿舍楼的面积和高度。
假设宿舍楼的面积为5000平方米，高度为20米。
1.计算接地体的数量：接地体的数量与宿舍楼的面积和高度有关。
根据相关规范，每个接地体的安全作用范围是4×排距。
假设排距为10米，则每个接地体的作用范围为40平方米。
因此，需要的接地体数量为宿舍楼面积除以每个接地体的作用范围。
接地体数量=宿舍楼面积/每个接地体的作用范围=5000平方米/40平方米=125个接地体2.计算接地体的长度：接地体的长度主要取决于密封层深度和接地体的母线形状。
假设宿舍楼上的密封层深度为1.5米，接地体的母线形状为垂直钢筋。
根据规范，接地体的长度应包含在1.5倍至2倍的密封层深度范围内。
接地体长度=1.5倍至2倍的密封层深度=1.5米x1.5=2.25米因此，每个接地体的长度为2.25米。
3.计算接地体的材料需求：接地体的材料一般为镀铜钢材或铜排。
根据接地体长度和规格，可以计算出所需的材料长度。
材料需求=材料长度x接地体数量=2.25米x125个=281.25米因此，需要281.25米的接地体材料。
4.计算接地体的施工工作量：接地体的施工工作主要包括挖掘接地井、安装接地压力焊接极、安装接地体及连接等步骤。
根据具体施工情况，可以计算出所需的施工工作量。
接地体施工工作量=施工工时x施工工人数量=X小时xY个工人具体的施工工时和工人数量需根据项目特点进行计算。
总结起来，车队员工宿舍楼防雷接地工程量的计算包括计算接地体的数量、长度和材料需求，并根据具体施工情况计算接地体的施工工作量。
以上只是一个简单的量计算示例，实际工程量计算应根据相关规范和具体项目情况进行。
防雷及接地装置工程量计算
防雷及接地装置工程量计算1、避雷针安装按在平屋顶上、在墙上、在构筑物上、在烟囱上及在金属容器上等划分定额。
（1）定额单位①平屋顶上、墙上、烟囱上避雷针安装以根或组计量。
②独立避雷针安装以基计量，长度、高度、数量均按设计规定(2)避雷针加工制作，以根为计量单位。
(3)避雷针拉线安装，以三根为一组，以组计量。
2、避雷网安装（1）避雷网敷设按沿折板支架敷设和沿混凝土块敷设，工程量以m计量。
工程量计算式如下：避雷网长度＝按图示尺寸计算的长度(1+3．9％)式中3.9％为避雷网转弯、避绕障碍物、搭接头等所占长度附加值。
（2）混凝土块制作，以块计量，按支持卡子的数量考虑，一般每米1个，拐弯处每半米1个（3）均压环安装，以m计量1）单独用扁钢、圆钢作均压环时，工程量以设计需要作均压接地的圈梁的中心线长度按延长米计算，执行均压环敷设项目。
2）利用建筑物圈梁内主筋作均压环时，工程量以设计需要作均压接地的圈梁中心线长度，按延长米计算，定额按两根主筋考虑，超过两根主筋时，可按比例调整。
（4）柱子主筋与圈梁焊接，以处计量柱子主筋与圈梁连接的处数按设计规定计算。
每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。
如果焊接主筋和圈梁钢筋超过两根时，可按比例调整。
建筑物防雷接地组线1一避雷针；2--避雷网；3一均压环；4一引下线；5一引下线卡子：6--断接卡子；7一引下线保护管；8一接地母线；9－接地极二、引下线安装工程量计算避雷引下线是从接闪器到断接卡子的部分，其定额划分有：沿建筑物、沿构筑物引下；利用建（构）筑物结构主筋引下；利用金属构件引下等。
1、引下线安装，按施工图建筑物高度计算，以延长米计量，定额包括支持卡子的制作与埋设。
其引下线工程量按下式计算：引下线长度＝按图示尺寸计算的长度(1+3．9％)2、利用建(构)筑物结构主筋作引下线安装：按下列方法计算工程量。
用柱内主筋作引下线时，定额按焊按两根主筋考虑，以m计量，超过两根主筋时可按比例调整。
7.18.127防雷接地系统工程量计算规定一
沿混凝土块敷设
避雷网安装
“m”
沿折板支架敷设
二、避雷网的工程量计算
2. 混凝土块制作
混凝土块制作，以“块”为计算单位，混凝土块数量按施工图图示数量计 算，施工图没明确时，按支持卡子的数量考虑。支持卡子常埋设于女儿墙上或 混凝土支座上，避雷网（带）水平敷设时，支持卡子间距为1.0～1.5 m，转弯 处为0.5m。
避雷针制作
普通避雷针制作 独立避雷针制作
“根”
避雷针制作
“kg”
一般铁构件制作
一、避雷针的工程量计算
2. 避雷针安装
普通避雷针按安装部位、安装高度以及避雷针针长的不同划分定额 子目，分别以“根”为计算单位；
独立避雷针安装定额按针长划分，以“基”为计算单位。
避雷针制作
普通避雷针制作 独立避雷针制作
“根” “基”
“m”
户内接地母线敷设
THANKS
防雷接地系统工程量计算规定一
二、避雷网的工程量计算
1. 避雷网安装
当避雷带形成网状时就称为避雷网，是用于保护建筑物屋顶水平面不受雷击。
避雷网安装有沿混凝土块敷设和沿折板支架敷设两项定额，均以“m”为
计算单位，避雷网（带）安装定额已包括了支持卡子的制作与埋设，但其工程
量要考虑附加长度，计算式为：
避雷网（带）长度（m）＝按图示尺寸计算的长度（m）×（1＋3.9%）
三、均压环的工程量计算
1. 均压环的概念
均压环是高层建筑物利用圈梁内的水平钢筋或单独敷设的扁钢与引下线可 靠连接形成的，用作降低接触电压，以防止侧向雷击。
一般情况下，当建筑物高度超过30m时，在建筑物的侧面，从30m高度算 起，每向上三层，应沿建筑物四周在结构圈梁内敷设均压环（-25×4扁钢）并 与引下线连接，30m及以上外墙上的栏杆及金属门窗等较大的金属物应与均压 环或引下线连接；30m以下每三层利用结构圈梁中的水平钢筋为均压环与引下 线可靠焊接。
安装造价：防雷接地系统工程量计算内容
安装造价：防雷接地系统工程量计算内容防雷接地系统包括：1、屋面防雷2、基础接地计算内容：1、屋顶避雷针：计算方法：屋顶平面图数个数；2、屋面避雷网：计算方法：直接测量屋面避雷网全部长度*系数1.039。
3、防雷引下线：计算方法：（基础深度+地下室+楼高+女儿墙高度）*引下线个数。
土建预埋无主材。
一般两根为一组，如果焊接为3根，套定额乘以1.5，4根乘以2。
4、基础接地：计算方法：直接测量基础接地线全部长度即可。
一般两根为一组，土建预埋，套定额无主材。
如果焊接为3根，则套定额乘以1.5，4根乘以2。
5、接地板：计算方法：在基础平面图中，数个数。
6、安装接地测试卡子：计算方法：在基础平面图中，数个数。
7、户外接地母线：计算方法：在基础接地平面图中，向外延伸1.5米，量=处*1.58、户内接地母线：计算方法：在电井中，楼高多少量多少或者井高多少量多少，*系数1.039。
9、跨接、搭接：计算方法：只记主材不计安装费，一般按12镀锌圆钢。
一处按2米计算。
一个拐弯算一处。
施工单位算跨接，一个拐弯算两处。
总包单位算搭接。
10、等电位连接箱（卫生间连接箱、电井连接箱）：计算方法：数个数。
11、桩基接地：计算方法：有多少个引下线就有多少个桩基接地，一个接地按0.5米。
工程量=引下线个数*0.5米。
12、均压环；计算方法：每三层做一圈均压环，长度=本层楼外墙周长。
均压环定额与基础接地套同一定额，无主材，土建预埋。
13、门窗栏杆接地：计算方法：建筑物>45米，每层外墙的窗、栏杆均做接地。
每个窗和栏杆各算一处。
14、屋面避雷网与引下线的焊接：计算方法：与引下线的个数一致。
15、基础接地与引下线的焊接：计算方法：与引下线的个数一致。
16、均压环与引下线的焊接：计算方法：与屋面外周围引下线个数一致。
工程量=均压环层数*外周围引下线个数。
17、防雷接地系统测试：计算方法：一般一栋楼算一套。
防雷及接地装置工程量计算一全解
防雷及接地装置工程量计算一、接闪器安装工程量计算1、避雷针安装按在平屋顶上、在墙上、在构筑物上、在烟囱上及在金属容器上等划分定额。
（1）定额单位①平屋顶上、墙上、烟囱上避雷针安装以“根”或“组”计量。
②独立避雷针安装以“基”计量，长度、高度、数量均按设计规定。
(2)避雷针加工制作，以“根”为计量单位。
(3)避雷针拉线安装，以三根为一组，以“组”计量。
2、避雷网安装（1）避雷网敷设按沿折板支架敷设和沿混凝土块敷设，工程量以“m”计量。
工程量计算式如下：避雷网长度＝按图示尺寸计算的长度×(1+3．9％) 式中3.9％——为避雷网转弯、避绕障碍物、搭接头等所占长度附加值。
（2）混凝土块制作，以“块”计量，按支持卡子的数量考虑，一般每米1个，拐弯处每半米1个（3）均压环安装，以“m”计量①单独用扁钢、圆钢作均压环时，工程量以设计需要作均压接地的圈梁的中心线长度按“延长米”计算，执行“均压环敷设”项目。
②利用建筑物圈梁内主筋作均压环时，工程量以设计需要作均压接地的圈梁中心线长度，按“延长米”计算，定额按两根主筋考虑，超过两根主筋时，可按比例调整。
（4）柱子主筋与圈梁焊接，以“处”计量柱子主筋与圈梁连接的“处”数按设计规定计算。
每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。
如果焊接主筋和圈梁钢筋超过两根时，可按比例调整。
建筑物防雷接地组线1一避雷针；2--避雷网；3一均压环；4一引下线；5一引下线卡子：6--断接卡子；7一引下线保护管；8一接地母线；9－接地极二、引下线安装工程量计算避雷引下线是从接闪器到断接卡子的部分，其定额划分有：沿建筑物、沿构筑物引下；利用建（构）筑物结构主筋引下；利用金属构件引下等。
1、引下线安装，按施工图建筑物高度计算，以“延长米”计量，定额包括支持卡子的制作与埋设。
其引下线工程量按下式计算：引下线长度＝按图示尺寸计算的长度×(1+3．9％)2、利用建(构)筑物结构主筋作引下线安装：按下列方法计算工程量。
防雷接地工程量计算
防雷接地工程量计算防雷及接地装置计算规则1、接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m计算，若设计有管帽时，管帽量按加工件计算，一般在三类土以上的地方使用钢管接地极你必须使用管帽，管帽一般是厚度6MM，直径80--90的钢板组成。
2、接地母线敷设，按设计长度以“m”为计量单位计算工程。
接地母线、避雷线敷设均按延长米计算，其长度按施工图设计水平和垂直规定长度量另加3.9%的附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算工程量，计算主材费时应另增加规定的损耗率。
3、接地跨接线以“处”为计量单位，按规程规定凡需作接地跨接线的工程内容，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按“一处”计算。
4、避雷针的加工制作、安装，以“根”为计量单位，独立避雷针安装以“基”为计量单位。
长度、高度、数量均按设计规定。
独立避雷针的加工制作应执行“一般铁件”制作子目或按成品计算。
5、半导体少长针消雷装置安装以“套”为计量单位，按设计安装高度分别执行相应子目。
装置本身由设备制造厂成套供货。
6、利用建筑物内主筋作接地引下线安装以“10m”为计量单位，每一柱子内按焊接两根主筋考虑，如果焊接主筋数超过两根时，可按比例调整。
7、断接卡子制作安装以“套”为计量单位，按设计规定装设的断接卡子数量计算，接地检查井内的断接卡子安装按每井一套计算。
8、高层建筑物屋顶的防雷接地装置应执行“避雷网安装”定额，电缆支架的接地线安装应执行“户内接地母线敷设”子目。
避雷小针各省执行有差异，浙江省是按“接地跨接”子目乘以系数执行，小针按主菜计入！9、均压环敷设以“m”为计量单位，主要考虑利用圈梁内主筋作均压环接地连线，焊接按两根主筋考虑，超过两根时，可按比例调整。
长度按设计需要作均压接地的圈梁中心线长度，以延长米计算。
10、钢、铝窗接地以“处”为计量单位(高层建筑六层以上的金属窗，设计一般要求接地)，按设计规定接地的金属窗数进行计算。
防雷接地工程量计算
防雷接地工程量计算MEB箱得作用:当把电气部分得接地与防雷接地连成一体后,就使建筑物内得钢筋间构成一个法拉第笼,在此笼内得电气设备与导体都与笼相连接,就不会受到反击。
记住,屋顶电气设备得外壳已与避雷装置连成一体后,不允许再与屋内接地线相连。
一、防雷均压环安装项目就是按利用建筑物圈梁内主筋作为防雷接地连接线考虑得。
如果采用单独扁钢或圆钢明敷作均压环时,可执行“户内接地母线敷设”项目。
利用铜绞线作接地引下线时,配管、穿铜绞线执行本册第十二章中同规格得相应项目。
利用建筑物主筋作接地引下线与利用圈梁钢筋作均压环接地连线,都就是按二根主筋考虑得,如超过二根可按比例调整。
利用建筑物主筋作接地引下线项目就是按锥螺纹绑扎焊接考虑得,如主筋采用对焊方式,项目乘以系数0、5。
高层建筑物屋顶得防雷接地装置应执行“避雷网安装”项目,电缆支架得接地线安装应执行“户内接地母线敷设”项目。
接地极制作安装以“根”为计量单位,其长度按设计长度计算,设计无规定时,每根长度按2、5m计算。
若设计有管帽时,管帽另按加工件计算。
二、接地母线、避雷线、引下线及均压环敷设以“10m”为计量单位,其长度按施工图水平与垂直规定长度另加3、9％得附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算。
三、接地跨接线以“10处”为计量单位,按规程规定凡需做接地跨接线得工程,每跨接一次按一处计算。
四、避雷针得加工制作、安装,以“根”或“组”为计量单位计算,独立避雷针安装以“基”为计量单位计算。
长度、高度、数量均按设计规定。
五、半导体少长针消雷装置安装以“套”为计量单位计算,按设计安装高度分别执行相应项目。
装置本身由设备制造厂成套供货。
六、利用建筑物内主筋作接地引下线安装按设计图示尺寸以“10m”为计量单位计算。
七、断接卡子制作安装以“10套”为计量单位,按设计规定装设得断接卡子数量计算,接地检查井内得断接卡子安装按每井一套计算。
八、均压环敷设以“10m”为计量单位,工程量以设计需要做均压接地得圈梁得中心线长度按延长米计算。
防雷及接地装置工程量计算
防雷及接地装置工程量计算一、接闪器安装工程量计算1、避雷针安装按在平屋顶上、在墙上、在构筑物上、在烟囱上及在金属容器上等划分定额。
（1）定额单位①平屋顶上、墙上、烟囱上避雷针安装以“根”或“组”计量。
②独立避雷针安装以“基”计量，长度、高度、数量均按设计规定。
(2)避雷针加工制作，以“根”为计量单位。
(3)避雷针拉线安装，以三根为一组，以“组”计量。
2、避雷网安装（1）避雷网敷设按沿折板支架敷设和沿混凝土块敷设，工程量以“m”计量。
工程量计算式如下：避雷网长度＝按图示尺寸计算的长度×(1+3．9％) 式中 3.9％——为避雷网转弯、避绕障碍物、搭接头等所占长度附加值。
（2）混凝土块制作，以“块”计量，按支持卡子的数量考虑，一般每米1个，拐弯处每半米1个（3）均压环安装，以“m”计量1）单独用扁钢、圆钢作均压环时，工程量以设计需要作均压接地的圈梁的中心线长度按“延长米”计算，执行“均压环敷设”项目。
2）利用建筑物圈梁内主筋作均压环时，工程量以设计需要作均压接地的圈梁中心线长度，按“延长米”计算，定额按两根主筋考虑，超过两根主筋时，可按比例调整。
（4）柱子主筋与圈梁焊接，以“处”计量柱子主筋与圈梁连接的“处”数按设计规定计算。
每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。
如果焊接主筋和圈梁钢筋超过两根时，可按比例调整。
建筑物防雷接地组线1一避雷针；2--避雷网；3一均压环；4一引下线；5一引下线卡子：6--断接卡子；7一引下线保护管；8一接地母线；9－接地极二、引下线安装工程量计算避雷引下线是从接闪器到断接卡子的部分，其定额划分有：沿建筑物、沿构筑物引下；利用建（构）筑物结构主筋引下；利用金属构件引下等。
1、引下线安装，按施工图建筑物高度计算，以“延长米”计量，定额包括支持卡子的制作与埋设。
其引下线工程量按下式计算：引下线长度＝按图示尺寸计算的长度×(1+3．9％) 2、利用建(构)筑物结构主筋作引下线安装：按下列方法计算工程量。
避雷接地工程量计算规则
※防雷接地工程量计算MEB箱的作用：当把电气部分的接地和防雷接地连成一体后，就使建筑物内的钢筋间构成一个法拉第笼，在此笼内的电气设备和导体都与笼相连接，就不会受到反击。
记住，屋顶电气设备的外壳已与避雷装置连成一体后，不允许再与屋内接地线相连。
一、防雷均压环安装项目是按利用建筑物圈梁内主筋作为防雷接地连接线考虑的。
如果采用单独扁钢或圆钢明敷作均压环时，可执行“户内接地母线敷设”项目。
利用铜绞线作接地引下线时，配管、穿铜绞线执行本册第十二章中同规格的相应项目。
利用建筑物主筋作接地引下线和利用圈梁钢筋作均压环接地连线，都是按二根主筋考虑的，如超过二根可按比例调整。
利用建筑物主筋作接地引下线项目是按锥螺纹绑扎焊接考虑的，如主筋采用对焊方式，项目乘以系数0.5。
高层建筑物屋顶的防雷接地装置应执行“避雷网安装”项目，电缆支架的接地线安装应执行“户内接地母线敷设”项目。
接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m计算。
若设计有管帽时，管帽另按加工件计算。
二、接地母线、避雷线、引下线及均压环敷设以“10m”为计量单位，其长度按施工图水平和垂直规定长度另加3.9％的附加长度（包括转弯、上下波动、避绕障碍物、搭接头所占长度）计算。
三、接地跨接线以“10处”为计量单位，按规程规定凡需做接地跨接线的工程，每跨接一次按一处计算。
四、避雷针的加工制作、安装，以“根”或“组”为计量单位计算，独立避雷针安装以“基”为计量单位计算。
长度、高度、数量均按设计规定。
五、半导体少长针消雷装置安装以“套”为计量单位计算，按设计安装高度分别执行相应项目。
装置本身由设备制造厂成套供货。
六、利用建筑物内主筋作接地引下线安装按设计图示尺寸以“10m”为计量单位计算。
七、断接卡子制作安装以“10套”为计量单位，按设计规定装设的断接卡子数量计算，接地检查井内的断接卡子安装按每井一套计算。
八、均压环敷设以“10m”为计量单位，工程量以设计需要做均压接地的圈梁的中心线长度按延长米计算。
防雷接地计算工程量
接地母线长度＝按图示尺寸计算的长度×(1+3．9％)
2）接地极安装
（1）单独接地极制作、安装，以“根”为计量，按施工图图示数量计算。
4）其它专业的金属管道要求在入户时进行接地的，按管道的根数进行计算。
5）金属线管通过箱、盘、柜、盒等焊接的连接线，线管与线管连接管箍处的连接线，定额已包括其安装工作，不得再算跨接。如上图（c）
5、其它问题
1）高层建筑物屋顶的防雷接地装置应执行“避雷网安装”项目，电缆支架的接地线安装应执行“户内接地母线敷设”项目。
1）接地跨接一般出现在建筑物伸缩缝、沉降缝处，吊车钢轨作为接地线时的轨与轨联接处，为防静电管道法兰盘连接处，通风管道法兰盘连接处等，如下图（a）、（b）
2）按规程规定凡需作接地跨接线的工程，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按“一处”计算。
3）钢、铝窗接地以“处”为计量单位(高层建筑六层以上的金属窗设计一般要求接地)，按设计规定接地的金属窗数进行计算。（玻璃幕墙）
(3)避雷针拉线安装，以三根为一组，以“组”计量。
2）避雷网安装
（1）避雷网敷设按沿折板支架敷设和沿混凝土块敷设，工程量以“m”计量。工程量计算式如下：
避雷网长度＝按图示尺寸计算的长度×(1+3．9％)
式中 3.9％——为避雷网转弯、避绕障碍物、搭接头等所占长度附加值。
1）引下线安装，按施工图建筑物高度计算，以“延长米”计量，定额包括支持卡子的制作与埋设。其引下线工程量按下式计算：
引下线长度＝按图示尺寸计算的长度×(1+3．9％)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防雷接地工程量计算MEB 箱的作用：当把电气部分的接地和防雷接地连成一体后，就使建筑物内的钢筋间构成一个法拉第笼，在此笼内的电气设备和导体都与笼相连接，就不会受到反击。
记住，屋顶电气设备的外壳已与避雷装置连成一体后，不允许再与屋内接地线相连。
一、防雷均压环安装项目是按利用建筑物圈梁内主筋作为防雷接地连接线考虑的。
如果采用单独扁钢或圆钢明敷作均压环时，可执行“户内接地母线敷设”项目。
利用铜绞线作接地引下线时，配管、穿铜绞线执行本册第十二章中同规格的相应项目。
利用建筑物主筋作接地引下线和利用圈梁钢筋作均压环接地连线，都是按二根主筋考虑的，如超过二根可按比例调整。
利用建筑物主筋作接地引下线项目是按锥螺纹绑扎焊接考虑的，如主筋采用对焊方式，项目乘以系数0.5。
高层建筑物屋顶的防雷接地装置应执行“避雷网安装” 项目，电缆支架的接地线安装应执行“户内接地母线敷设”项目。
接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按 2.5m 计算。
若设计有管帽时，管帽另按加工件计算。
二、接地母线、避雷线、引下线及均压环敷设以“ 10m ”为计量单位，其长度按施工图水平和垂直规定长度另加 3.9％的附加长度（包括转弯、上下波动、避绕障碍物、搭接头所占长度）计算。
三、接地跨接线以“10 处”为计量单位，按规程规定凡需做接地跨接线的工程，每跨接一次按一处计算。
四、避雷针的加工制作、安装，以“根”或“组”为计量单位计算，独立避雷针安装以“基” 为计量单位计算。
长度、高度、数量均按设计规定。
五、半导体少长针消雷装置安装以“套” 为计量单位计算，按设计安装高度分别执行相应项目。
装置本身由设备制造厂成套供货。
六、利用建筑物内主筋作接地引下线安装按设计图示尺寸以“ 10m ”为计量单位计算。
七、断接卡子制作安装以“ 10 套”为计量单位，按设计规定装设的断接卡子数量计算，接地检查井内的断接卡子安装按每井一套计算。
八、均压环敷设以“ 10m ”为计量单位，工程量以设计需要做均压接地的圈梁的中心线长度按延长米计算。
九、钢、铝窗接地以“10处”为计量单位（高层建筑六层以上的金属窗设计一般要求接地），按设计规定接地的金属窗数进行计算。
十、柱子主筋与圈梁连接以“ 10 处”为计量单位，每处按 2 根主筋与2 根圈梁钢筋分别焊接连接考虑。
如果焊接主筋和圈梁钢筋超过 2 根时，可按比例调整。
柱子主筋与圈梁连接的“处”数按设计规定计算。
十一、利用基础钢筋作接地极是按满堂基础、带形基础考虑的，以“m2 ”为计量单位，按基础尺寸计算工程量.防雷及接地装置工程量计算一、接闪器安装工程量计算1、避雷针安装按在平屋顶上、在墙上、在构筑物上、在烟囱上及在金属容器上等划分定额。
（1 ）定额单位①平屋顶上、墙上、烟囱上避雷针安装以“根”或“组”计量。
②独立避雷针安装以“基”计量，长度、高度、数量均按设计规定。
（2）避雷针加工制作，以“根”为计量单位。
（3）避雷针拉线安装，以三根为一组，以“组”计量。
2、避雷网安装（1）避雷网敷设按沿折板支架敷设和沿混凝土块敷设，工程量以“m”计量。
工程量计算式如下：避雷网长度=按图示尺寸计算的长度X （1+3. 9%）式中3.9%――为避雷网转弯、避绕障碍物、搭接头等所占长度附加值。
（2）混凝土块制作，以“块”计量，按支持卡子的数量考虑，一般每米 1 个，拐弯处每半米1个（3）均压环安装，以“ m”计量1 ）单独用扁钢、圆钢作均压环时，工程量以设计需要作均压接地的圈梁的中心线长度按“延长米”计算，执行“均压环敷设”项目。
2）利用建筑物圈梁内主筋作均压环时，工程量以设计需要作均压接地的圈梁中心线长度，按“延长米”计算，定额按两根主筋考虑，超过两根主筋时，可按比例调整。
（4）柱子主筋与圈梁焊接，以“处” 计量柱子主筋与圈梁连接的“处” 数按设计规定计算。
每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。
如果焊接主筋和圈梁钢筋超过两根时，可按比例调整.二、引下线安装工程量计算避雷引下线是从接闪器到断接卡子的部分，其定额划分有：沿建筑物、沿构筑物引下；利用建（构）筑物结构主筋引下；利用金属构件引下等。
1 、引下线安装，按施工图建筑物高度计算，以“延长米”计量，定额包括支持卡子的制作与埋设。
其引下线工程量按下式计算：引下线长度=按图示尺寸计算的长度X （1+3. 9% ）2、利用建（构）筑物结构主筋作引下线安装：按下列方法计算工程量。
用柱内主筋作“引下线”时，定额按焊按两根主筋考虑，以“m”计量，超过两根主筋时可按比例调整。
3、断接卡子制作、安装，按“套”计量。
按设计规定装设的断接卡子数量计算。
接地检查井内的断接卡子安装按每井一套计算.三、接地体装置安装工程量计算接地装置有接地母线、接地极组成，目前建筑物接地极利用建筑物基础内的钢筋作接地极，接地母线是从断接卡子处引出钢筋或扁钢预留，备用补打接地极用。
1、接地母线安装，一般以断接卡子所在高度为母线的计算起点，算至接地极处。
接地母线材料用镀锌圆钢、镀锌扁钢或铜绞线，以“延长米”计量。
其工程量计算如下：接地母线长度=按图示尺寸计算的长度X （1+3. 9%） 2、接地极安装（1 ）单独接地极制作、安装，以“根”为计量，按施工图图示数量计算。
（2）利用基础钢筋做接地极，以“ m2”为计量单位，按基础尺寸计算工程量，引下线通过断接卡子后和基础钢筋焊接。
四、接地跨接线工程量计算接地跨接是接地母线、引下线、接地极等遇有障碍时，需跨越而相连的接头线称为跨接。
接地跨接以“处”为计量单位。
接地跨接线安装定额包括接地跨接线、构架接地、钢铝窗接地三项内容。
1、接地跨接一般出现在建筑物伸缩缝、沉降缝处，吊车钢轨作为接地线时的轨与轨联接处，为防静电管道法兰盘连接处，通风管道法兰盘连接处等，如下图（a）、（b）2、按规程规定凡需作接地跨接线的工程，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按“一处”计算。
3、钢、铝窗接地以“处”为计量单位，按设计规定接地的金属窗数进行计算。
（玻璃幕墙）4、其它专业的金属管道要求在入户时进行接地的，按管道的根数进行计算。
5、金属线管通过箱、盘、柜、盒等焊接的连接线，线管与线管连接管箍处的连接线，定额已包括其安装工作，不得再算跨接。
如下图（c） 1 一接地母线卡子； 2 一伸缩（沉降）缝；3一墙体； 4 一跨接线； 5 一接地母线五、其它问题 1 、高层建筑物屋顶的防雷接地装置应执行“避雷网安装”项目，电缆支架的接地线安装应执行“户内接地母线敷设”项目。
2、接地装置调试（ 1 ）接地极调试，以“组”计量，接地极一般三根为一组，计一组调试。
如果接地电阻未达到要求时，增加接地体后需再作试验，可另计一次调试费。
（2）接地网调试，以“系统”计量。
接地网是由多根接地极连接而成的，有时是由若干组构成大接地网。
一般分网可按10 至20 根接地极构成。
实际工作中，如果按分网计算有困难时，可按网长每50m 为一个试验单位，不足50m 也可按一个网计算工程量。
设计有规定的可按设计数量计算.防雷及接地装置工程量计算一、接闪器安装工程量计算1、避雷针安装按在平屋顶上、在墙上、在构筑物上、在烟囱上及在金属容器上等划分定额。
(1 )定额单位①平屋顶上、墙上、烟囱上避雷针安装以“根”或“组”计量。
②独立避雷针安装以“基”计量，长度、高度、数量均按设计规定。
(2)避雷针加工制作，以“根”为计量单位。
(3) 避雷针拉线安装，以三根为一组，以“组”计量。
2、避雷网安装(1)避雷网敷设按沿折板支架敷设和沿混凝土块敷设，工程量以“m”计量。
工程量计算式如下：避雷网长度=按图示尺寸计算的长度X (1+3. 9%)式中3.9%――为避雷网转弯、避绕障碍物、搭接头等所占长度附加值。
(2)混凝土块制作，以“块”计量，按支持卡子的数量考虑，一般每米 1 个，拐弯处每半米1个(3)均压环安装，以“ m ”计量1) 单独用扁钢、圆钢作均压环时，工程量以设计需要作均压接地的圈梁的中心线长度按“延长米”计算，执行“均压环敷设”项目。
2) 利用建筑物圈梁内主筋作均压环时，工程量以设计需要作均压接地的圈梁中心线长度，按“延长米”计算，定额按两根主筋考虑，超过两根主筋时，可按比例调整。
( 4)柱子主筋与圈梁焊接，以“处” 计量柱子主筋与圈梁连接的“处” 数按设计规定计算。
每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。
如果焊接主筋和圈梁钢筋超过两根时，可按比例调整二、引下线安装工程量计算避雷引下线是从接闪器到断接卡子的部分，其定额划分有：沿建筑物、沿构筑物引下；利用建(构)筑物结构主筋引下；利用金属构件引下等。
1 、引下线安装，按施工图建筑物高度计算，以“延长米”计量，定额包括支持卡子的制作与埋设。
其引下线工程量按下式计算：引下线长度=按图示尺寸计算的长度X (1+3. 9% ) 2、利用建(构)筑物结构主筋作引下线安装：按下列方法计算工程量。
用柱内主筋作“引下线”时，定额按焊按两根主筋考虑，以“m”计量，超过两根主筋时可按比例调整。
3、断接卡子制作、安装，按“套”计量。
按设计规定装设的断接卡子数量计算。
接地检查井内的断接卡子安装按每井一套计算三、接地体装置安装工程量计算接地装置有接地母线、接地极组成，目前建筑物接地极利用建筑物基础内的钢筋作接地极，接地母线是从断接卡子处引出钢筋或扁钢预留，备用补打接地极用。
1、接地母线安装，一般以断接卡子所在高度为母线的计算起点，算至接地极处。
接地母线材料用镀锌圆钢、镀锌扁钢或铜绞线，以“延长米”计量。
其工程量计算如下：接地母线长度=按图示尺寸计算的长度X (1+3. 9%) 2、接地极安装(1 )单独接地极制作、安装，以“根”为计量，按施工图图示数量计算。
(2)利用基础钢筋做接地极，以“ m2”为计量单位，按基础尺寸计算工程量，引下线通过断接卡子后和基础钢筋焊接。
四、接地跨接线工程量计算接地跨接是接地母线、引下线、接地极等遇有障碍时，需跨越而相连的接头线称为跨接。
接地跨接以“处”为计量单位。
接地跨接线安装定额包括接地跨接线、构架接地、钢铝窗接地三项内容。
1、接地跨接一般出现在建筑物伸缩缝、沉降缝处，吊车钢轨作为接地线时的轨与轨联接处，为防静电管道法兰盘连接处，通风管道法兰盘连接处等，如下图( a)、( b)2、按规程规定凡需作接地跨接线的工程，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按“一处”计算。
3、钢、铝窗接地以“处”为计量单位，按设计规定接地的金属窗数进行计算。
玻璃幕墙) 4、其它专业的金属管道要求在入户时进行接地的，按管道的根数进行计算。
5、金属线管通过箱、盘、柜、盒等焊接的连接线，线管与线管连接管箍处的连接线，定额已包括其安装工作，不得再算跨接。
