水温控制系统设计报告
温度控制系统设计开题报告
温度控制系统设计开题报告温度控制系统设计开题报告一、研究背景随着科技的不断进步和人们生活水平的提高，温度控制系统在各个领域的应用越来越广泛。
无论是家庭、工业生产还是医疗设备，温度控制都是确保设备正常运行和人们舒适生活的关键因素。
因此，设计一套高效可靠的温度控制系统对于提高生产效率和生活品质具有重要意义。
二、研究目的本研究旨在设计一套温度控制系统，通过对环境温度进行实时监测和调节，实现温度的精确控制。
具体目标包括：1. 确定适用于不同环境的温度控制算法；2. 开发一套高效的温度传感器，能够准确快速地获取环境温度数据；3. 设计一个可靠的控制器，能够根据温度数据进行智能调节；4. 提供用户友好的界面，方便用户对温度控制系统进行操作和监测。
三、研究内容1. 温度控制算法本研究将探索不同的温度控制算法，包括PID控制算法、模糊控制算法和神经网络控制算法等。
通过比较不同算法的性能和适用范围，选择最合适的算法用于温度控制系统。
2. 温度传感器设计为了准确获取环境温度数据，本研究将设计一种高效的温度传感器。
传感器应具备高精度、快速响应和抗干扰能力，以确保温度数据的准确性。
3. 控制器设计基于所选的温度控制算法，本研究将设计一个可靠的控制器。
控制器应能够根据温度数据实时调节温度，同时具备稳定性和快速响应的特点。
4. 用户界面设计为了方便用户对温度控制系统的操作和监测，本研究将设计一个用户友好的界面。
界面应具备直观、简洁和易于操作的特点，使用户能够轻松地进行参数设置和实时监测。
四、研究方法本研究将采用实验研究和仿真模拟相结合的方法进行研究。
首先，通过实验测试不同温度控制算法的性能和适用范围。
然后，利用仿真软件对温度传感器和控制器进行设计和验证。
最后，搭建实际的温度控制系统原型，并进行实际操作和测试。
五、研究意义本研究的成果将具有以下意义：1. 提供一套高效可靠的温度控制系统，为各个领域的设备和生产提供重要支持；2. 提高生产效率和产品质量，减少能源消耗和资源浪费；3. 提升人们的生活品质，提供舒适的居住和工作环境；4. 推动温度控制技术的发展，为相关领域的研究提供参考和借鉴。
水温控制系统设计与报告总结
水温控制系统摘要：本系统以MSP430F149超低功耗MCU为核心,以DS18B20为温度传感器进行温度检测，采用电热棒进行加热。
该控制系统可根据设定的温度，通过PID算法调节和控制PWM波的输出，控制电磁继电器的通断时间从而控制水温的自动调节。
该系统主要包括MSP430F149单片机控制器模块、DS18B20测温模块、键盘模块、继电器控制模块及LCD12864液晶显示模块等构成。
具有电路结构简单、程序简短、系统可靠性高、操作简便等特点。
关键词：MSP430 DS18B20 PID算法PWM LCD12864目录一、任务及要求 (1)1.1设计任务 (1)1.2要求 (1)1.2.1基本要求 (1)1.2.2发挥部分 (1)二、方案设计与论证 (2)2.1 温度检测电路方案选择 (2)2.2显示电路的方案选择 (2)2.3加热和控制方案选择 (2)2.4控制算法选择与论证 (3)三、系统硬件电路设计 (3)3.1系统结构框图 (3)3.2控制器模块 (3)3.3温度检测电路设计 (4)3.4加热控制电路设计 (5)3.5键盘及显示电路设计 (5)3.6电源电路设计 (6)四、软件设计 (6)4.1 PID算法设计 (6)4.2程序流程图 (8)4.2.1主程序框图 (8)4.2.2 LCD12864程序流程图 (9)4.2.3 PID程序流程图 (10)4.2.4 DS18B20水温检测程序流程图 (11)五、系统测试及分析 (12)5.1系统调试 (12)5.1.1控制模块的调试 (12)5.1.2 温度检测模块 (12)5.1.3 继电器的检测 (12)5.2测试结果及分析 (12)5.2.1测试仪器 (12)5.2.2测试方法 (13)5.2.3测试结果 (13)六、设计总结 (14)七、附录 (15)附录1 仪表器件清单 (15)附录2 水温控制系统原理图 (16)附录3 程序设计 (17)一、任务及要求1.1设计任务该水温控制系统是一个典型的检测、控制型应用系统，它要求系统完成从水温检测、信号处理、输入、运算输出控制加热装置以实现水温控制的全过程。
温度控制系统设计开题报告
温度控制系统设计开题报告1. 引言随着科技的不断发展，温度控制系统在各个领域得到了广泛的应用。
温度是一个重要的物理量，对于人们的生活和工作环境有着重要的影响。
在一些特定的工业领域，如化工、食品、医药等，精确的温度控制是非常关键的。
设计一种高效准确的温度控制系统对于提高生产效率、保障产品质量具有重要意义。
本文档着重介绍了温度控制系统的设计开题报告，包括系统的概述、需求分析、系统设计方案以及预期结果等内容。
2. 系统概述本温度控制系统旨在实现对温度的精确控制，提供一个稳定的温度环境。
系统将通过传感器感知温度，并根据预设的温度设定值自动控制加热或制冷设备，实现对温度的调节。
此外，系统还将提供实时监测和数据记录功能，以便用户可以随时了解温度曲线和系统状态。
3. 需求分析基于对温度控制系统的需求分析，我们得到以下系统功能需求：•温度测量功能：系统需要能够准确测量温度，并提供可靠的温度数据。
•温度控制功能：根据用户设定或预设的温度设定值，系统能够自动控制加热或制冷设备，实现对温度的精确调节。
•实时监测功能：用户可以通过系统界面实时监测温度曲线和系统状态。
•数据记录功能：系统能够记录温度数据，并提供数据导出和分析功能。
4. 系统设计方案基于需求分析，我们设计了以下系统设计方案：•硬件设计：系统将包括温度传感器、加热器、制冷器、控制器和显示器等组件。
温度传感器负责测量环境温度，加热器和制冷器根据控制器的指令实现温度调节，而显示器则用于显示温度曲线和系统状态。
•软件设计：系统将采用嵌入式软件设计，使用C语言编写。
软件将包括温度测量算法、温度控制算法以及数据记录和显示算法等。
此外，系统将使用图形界面设计，用户可以通过界面操作设定温度设定值和监测温度曲线。
•数据存储：系统将使用数据库管理温度数据，数据可以通过网络传输或导出到外部存储介质进行分析。
5. 预期结果通过本温度控制系统的设计和实现，我们预期可以达到以下目标：•温度测量误差小于0.5摄氏度，满足精确测量需求。
水温控制系统stm32实验报告

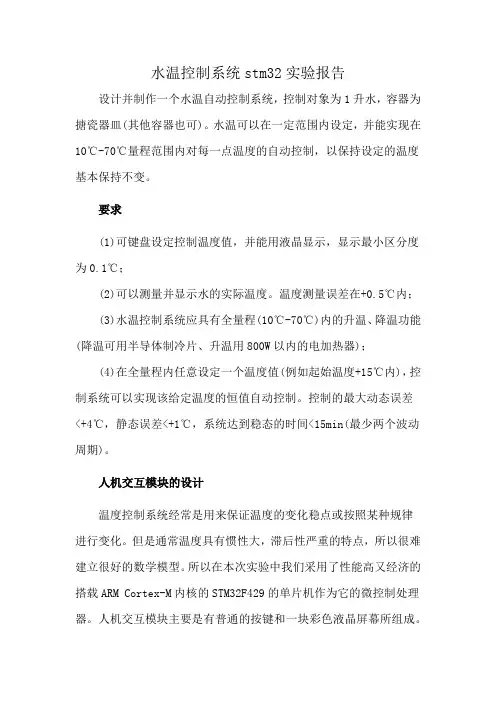

水温控制系统stm32实验报告设计并制作一个水温自动控制系统，控制对象为1升水，容器为搪瓷器皿(其他容器也可)。
水温可以在一定范围内设定，并能实现在10℃-70℃量程范围内对每一点温度的自动控制，以保持设定的温度基本保持不变。
要求(1)可键盘设定控制温度值，并能用液晶显示，显示最小区分度为0.1℃；(2)可以测量并显示水的实际温度。
温度测量误差在+0.5℃内；(3)水温控制系统应具有全量程(10℃-70℃)内的升温、降温功能(降温可用半导体制冷片、升温用800W以内的电加热器)；(4)在全量程内任意设定一个温度值(例如起始温度+15℃内)，控制系统可以实现该给定温度的恒值自动控制。
控制的最大动态误差<+4℃，静态误差<+1℃，系统达到稳态的时间<15min(最少两个波动周期)。
人机交互模块的设计温度控制系统经常是用来保证温度的变化稳点或按照某种规律进行变化。
但是通常温度具有惯性大，滞后性严重的特点，所以很难建立很好的数学模型。
所以在本次实验中我们采用了性能高又经济的搭载ARM Cortex-M内核的STM32F429的单片机作为它的微控制处理器。
人机交互模块主要是有普通的按键和一块彩色液晶屏幕所组成。
该实验中采用的是模糊的PID 算法，完成对系统的设计。
温度检测模块的设计传统的测温元件有热电偶，热敏电阻还有一些输出模拟信号的温度传感器。
但这些元件都需要较多的外部元件的支持。
电路复杂，制作成本高。
因此在本次实验中我们采用了美国DALLAS半岛公司推出的一款改进型的智能温度传感器 DS18B20。
此温度传感器读数方便，测温范围广，测温准确，输出温度采用数字显示更加智能化。
温度检测模块是以DS18B20温度传感器作为核心，将测量的温度信号传递给STM32单片机芯片进行温度的实时检测，并通过数码管显示。
基于单片机的温度控制系统课设报告

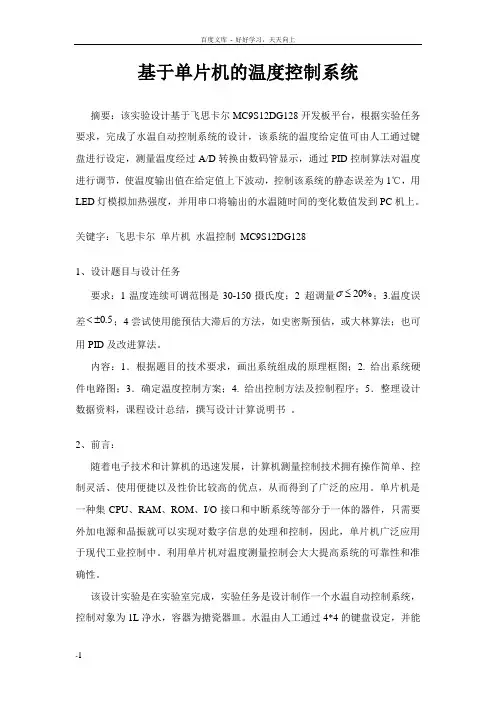

基于单片机的温度控制系统摘要：该实验设计基于飞思卡尔MC9S12DG128开发板平台，根据实验任务要求，完成了水温自动控制系统的设计，该系统的温度给定值可由人工通过键盘进行设定，测量温度经过A/D转换由数码管显示，通过PID控制算法对温度进行调节，使温度输出值在给定值上下波动，控制该系统的静态误差为1℃，用LED灯模拟加热强度，并用串口将输出的水温随时间的变化数值发到PC机上。
关键字：飞思卡尔单片机水温控制MC9S12DG1281、设计题目与设计任务σ≤；3.温度误要求：1温度连续可调范围是30-150摄氏度；2 超调量20%<±；4尝试使用能预估大滞后的方法，如史密斯预估，或大林算法；也可差0.5用PID及改进算法。
内容：1．根据题目的技术要求，画出系统组成的原理框图；2. 给出系统硬件电路图；3．确定温度控制方案；4. 给出控制方法及控制程序；5．整理设计数据资料，课程设计总结，撰写设计计算说明书。
2、前言：随着电子技术和计算机的迅速发展，计算机测量控制技术拥有操作简单、控制灵活、使用便捷以及性价比较高的优点，从而得到了广泛的应用。
单片机是一种集CPU、RAM、ROM、I/O接口和中断系统等部分于一体的器件，只需要外加电源和晶振就可以实现对数字信息的处理和控制，因此，单片机广泛应用于现代工业控制中。
利用单片机对温度测量控制会大大提高系统的可靠性和准确性。
该设计实验是在实验室完成，实验任务是设计制作一个水温自动控制系统，控制对象为1L净水，容器为搪瓷器皿。
水温由人工通过4*4的键盘设定，并能在环境温度改变时实现对水温的自动控制，采用PWM技术控制电阻丝的加热，加热强度由8个LED小灯模拟，以保持设定的温度基本不变，测量温度经过A/D 转换在4位数码管上显示（保留一位小数），并将温度每秒钟向计算机发送一次。
一、系统设计的功能该系统的闭环控制系统框图如图所示。
图水温控制系统结构框图单片机对温度的测量控制是基于传感器、A/D转换器以及扩展接口和执行机构来进行的。
温度控制系统开题报告
温度控制系统开题报告温度控制系统开题报告一、引言温度控制系统是一种常见的自动化控制系统，广泛应用于工业、农业、医疗等领域。
随着科技的发展和人们对生活质量的要求不断提高，对温度控制系统的需求也日益增加。
本开题报告旨在探讨温度控制系统的设计、原理和应用，以期为相关领域的研究和实践提供参考。
二、温度控制系统的设计原理温度控制系统的设计原理主要包括传感器、执行器、控制算法和人机界面四个方面。
传感器用于感知环境温度，并将其转化为电信号；执行器根据控制算法的指令，调节加热或制冷设备的工作状态，以达到设定的温度；控制算法根据传感器反馈的温度信号，计算出执行器的控制指令；人机界面则提供了用户与温度控制系统进行交互的接口，方便用户设置温度设定值和监控系统运行状态。
三、温度控制系统的应用领域1. 工业领域在工业生产过程中，许多生产设备需要在特定的温度范围内运行，以确保产品的质量和生产效率。
温度控制系统可以实时监测和调节设备的温度，提高生产过程的稳定性和可控性。
2. 农业领域温度对于农作物的生长和发育有着重要的影响。
温度控制系统可以在温室、大棚等农业环境中，调节温度，为农作物提供适宜的生长条件，提高产量和品质。
3. 医疗领域医疗设备和药品的存储、运输和使用都需要在特定的温度条件下进行。
温度控制系统可以确保医疗设备和药品的质量和安全性，提高医疗服务的可靠性和效果。
四、温度控制系统的设计考虑因素在设计温度控制系统时，需要考虑以下因素：1. 精度要求：不同应用领域对温度控制的精度要求不同，需要根据实际需求选择合适的传感器和控制算法。
2. 响应速度：某些应用场景对温度变化的响应速度要求较高，需要选择响应速度较快的传感器和执行器。
3. 稳定性：温度控制系统需要具备较好的稳定性，能够在外界环境变化的情况下保持温度的稳定性。
4. 能耗和成本：温度控制系统的能耗和成本也是设计考虑的重要因素，需要在满足性能要求的前提下，尽可能降低能耗和成本。
水温控制系统开题报告
水温控制系统开题报告水温控制系统开题报告一、引言水温控制系统是一种用于调节水温的技术方案，它在许多领域都有广泛的应用，如家庭生活、工业生产以及科研实验等。
本文将探讨水温控制系统的设计原理、应用场景以及未来发展方向。
二、设计原理水温控制系统的设计原理主要包括传感器、控制器和执行器三个部分。
传感器用于感知水温的变化，常见的传感器有温度传感器和红外线传感器。
控制器根据传感器的反馈信号，通过算法计算出控制水温所需的操作指令。
执行器则负责根据控制器的指令，对水温进行调节，常见的执行器有电加热器和冷却装置。
三、应用场景1. 家庭生活水温控制系统在家庭生活中有着广泛的应用。
例如，我们可以利用水温控制系统来调节淋浴水温，让每个家庭成员都能够享受到舒适的洗浴体验。
此外，水温控制系统还可以应用于家庭温泉、游泳池等场所，提供恒定的水温，增加用户的舒适感。
2. 工业生产在工业生产中，水温控制系统的应用也非常广泛。
例如，在食品加工过程中，水温控制系统可以确保食品在适宜的温度下进行加热或冷却，保证产品的质量和安全。
此外，水温控制系统还可以应用于塑料加工、化工生产等领域，提高生产效率和产品质量。
3. 科研实验在科研实验中，水温控制系统也扮演着重要的角色。
例如，在生物实验中，保持恒定的水温对于细胞培养和生物反应的研究至关重要。
水温控制系统可以提供稳定的实验环境，保证实验结果的可靠性和可重复性。
四、未来发展方向水温控制系统在未来的发展中有着广阔的前景。
随着科技的不断进步，传感器和控制器的性能将不断提高，使得水温控制系统更加智能化和精确化。
同时，随着对能源效率和环境保护的要求越来越高，水温控制系统也将朝着节能、环保的方向发展。
例如，利用太阳能、地热能等可再生能源来供给水温控制系统的能量，减少对传统能源的依赖。
此外，随着物联网技术的快速发展，水温控制系统也将与其他智能设备实现互联互通，形成智能家居或智能工厂的一部分。
通过与其他设备的联动，水温控制系统可以更好地适应用户的需求，提供更加个性化的服务。
pid温度控制实验报告
pid温度控制实验报告本实验旨在设计和实现PID温度控制系统，通过控制电热水壶水温，检验PID控制系统在温度控制方面的效果。
一、设计和建立PID温度控制系统本实验采用Arduino开发板作为控制器，其中温度传感器采用DS18B20数字温度传感器，用于感知电热水壶内部的温度。
为了控制电热水壶的加热和停止加热，我们采用继电器模块，通过控制继电器的开关状态来实现电热水壶的加热和停止加热。
本实验还采用了LCD1602液晶显示屏，显示实时温度数据和PID控制结果。
PID控制器由三个部分组成，分别是P(proportional)、I(integral)、D(derivative)，它能够根据被控对象的反馈信号及预设值，计算出控制量，实现控制目标。
在本实验中，我们需要控制电热水壶加热时的水温，设定的目标温度为40℃。
二、实验步骤1、硬件连接连接Arduino开发板和其他硬件模块，电热水壶的加热和停止加热分别由继电器的开关状态来实现。
2、编程实现编写程序，包括温度检测、PID控制计算、控制电热水壶加热和停止加热、LCD显示等功能模块。
具体的程序实现细节见下文。
3、调试进行调试，测试温度控制系统的效果。
三、实验结果电热水壶温度控制的PID算法具体实现如下：``` c++// 定义PID控制器struct PID{float Kp; // P参数float Ki; // I参数float Kd; // D参数float pre_error; //上次误差float integral; //积分值} pid;pid.Kp = 5; // 由系统特性等确定pid.Ki = 0.1;pid.Kd = 1;const int relayPin = 2; // 继电器控制引脚2const int ledPin = 13; // LED控制引脚13void setup(){Serial.begin(9600);lcd.begin(16,2);pinMode(relayPin, OUTPUT);lcd.display();lcd.clear();// 变量初始化pid.pre_error = 0;pid.integral = 0;}void loop(){// 读取温度float temp = getTemperature();// 计算PIDfloat error = setpoint - temp;pid.integral += error * sampleTime;float derivative = (error - pid.pre_error) / sampleTime;float output = pid.Kp * error + pid.Ki * pid.integral + pid.Kd *derivative;// 控制电热水壶if(output > 0){digitalWrite(relayPin, HIGH); digitalWrite(ledPin, HIGH); }else{digitalWrite(relayPin, LOW); digitalWrite(ledPin, LOW); }// 保存本次误差pid.pre_error = error;// 显示温度和PID值lcd.setCursor(0, 0);lcd.print("Temp:");lcd.print(temp, 1);lcd.setCursor(0, 1);lcd.print("PID :");lcd.print(output, 1);// 延时一段时间delay(sampleTime);}// 读取温度float getTemperature(){byte data[12];byte addr[8];if ( !ds.search(addr)){ds.reset_search();delay(250);return -1000;}if ( OneWire::crc8( addr, 7) != addr[7]){Serial.println("CRC is not valid!");return -1000;}if ( addr[0] != 0x28){Serial.println("Device is not a DS18B20 family device."); return -1000;}ds.reset();ds.select(addr);ds.write(0x44,1);byte present = ds.reset();ds.select(addr);ds.write(0xBE);for (int i = 0; i < 9; i++){data[i] = ds.read();}int16_t raw = (data[1] << 8) | data[0];if (type_s){raw = raw << 3;if (data[7] == 0x10){raw = (raw & 0xFFF0) + 12 - data[6];}}else{byte cfg = (data[4] & 0x60);if (cfg == 0x00) raw = raw & ~7; // 9 bit resolution, 93.75 ms else if (cfg == 0x20) raw = raw & ~3; // 10 bit res, 187.5 ms else if (cfg == 0x40) raw = raw & ~1; // 11 bit res, 375 ms// default is 12 bit resolution, 750 ms conversion time}float celsius = (float)raw / 16.0;return celsius;}```实验通过控制器成功将水温控制在设定值40℃左右，且温度波动很小，表明PID控制器具有很好的控制效果。
基于PID算法的水温控制系统设计报告
基于PID的水温控制系统设计摘要本次设计采用proteus仿真软件，以AT89C51单片机做为主控单元，运用PID控制算法，仿真实现了一个恒温控制系统。
设计中使用温度传感器DS18B20采集实时温度，不需要复杂的信号调理电路和A/D转换电路，能直接与单片机完成数据的采集和处理，使用PID算法控制加热炉仿真模型进行温度控制，总体实现了一个恒温控制仿真系统。
系统设计中包含硬件设计和软件设计两部分，硬件设计包含显示模块、按键模块、温度采集模块、温度加热模块。
软件设计的部分，采用分层模块化设计，主要有：键盘扫描、按键处理程序、液晶显示程序、继电器控制程序、温度信号处理程序。
另外以AT89C51 单片机为控制核心，利用PID 控制算法提高了水温的控制精度，使用PID 控制算法实施自动控制系统，具有控制参数精度高、反映速度快和稳定性好的特点。
关键词：proteus仿真，PID，AT89C51，DS18B20温度控制目录1 系统总体设计方案论证 (1)1.1 设计要求 (1)1.2 总体设计方案 (2)2 系统的硬件设计 (3)2.1 系统硬件构成概述 (3)2.2 各单元总体说明 (4)2.3 按键单元 (5)2.4 LCD液晶显示单元 (6)2.5 温度测试单元 (7)2.6 温度控制器件单元 (8)3 恒温控制算法研究（PID）............................................................................. 错误!未定义书签。
3.1 PID控制器的设计 (10)3.2 PID算法的流程实现方法与具体程序 (12)4 系统的软件设计 (17)4.1 统软件设计概述 (17)4.2 系统软件程序流程及程序流程图 (18)4.3 温度数据显示模块分析 (19)4.4 测试分析 (22)5 模拟仿真结果 ...................................................................................................... 错误!未定义书签。
水温控制系统
设计报告 1. 设计原理水温控制系统以ＳＴＣ８９Ｃ５２单片机作为控制核心，采用开关控制和ＰＩＤ控制算法相结合，通过控制单位时间内加热时间所占的比例（即控制波形占空比）来控制水的加热速度，实现对１Ｌ水的全量程（１０℃――７０℃）内的升温、降温功能的自动控制。
根据设计要求系统可划分为控制模块、温度测量模块、水温调节模块、键盘输入模块、显示电路模块等。
系统原理图如图所示ＳＴＣ８９Ｃ５２首先写命令给ＤＳ１８Ｂ２０开始转换数据，将转换后的温度数据送入８９Ｃ５２进行处理，处理后在液晶屏上实时显示。
并将实际测量温度值与键盘设定值进行比较，根据比较结果进行温度调节，当温差比较大时采用开关量调节，既全速加热和制冷，当温差小时采用ＰＩＤ算法进行调节，最终达到温度的稳定控制。
其中，加热采用内置（水中）电加热器实现，热量直接与水传递，加热效果好，控温方便；降温采用半导体制冷片实现。
其体积小，安装简单，易于控制，价格便宜，可短时间内反复启动，但其制冷速率不高，所以设计中配套散热风扇以达到快速降温的目的。
２．温度控制算法实际温度控制系统，常采用开关控制或数字ＰＩＤ控制方式。
开关控制的特点是可以使系统以最快的素的向平衡点靠近，但在实际应用却很容易造成系统在平衡点附近震荡，精度不高；而数字ＰＩＤ控制具有稳态误差小特点，实用性广泛的特点，但误差较大时，系统容易出现积分饱和，从而份致系统出现很大的超调量，甚至出现失控现象。
因此，本设计将开关控制，放积分饱和、防参数突变积分饱和等方法溶入ＰＩＤ控制算法组成复式数字ＰＩＤ控制方法，集各种控制策略的优点，既改善了常规控制的动态过程又保持了常规控制的稳态特性。
2.1控制算法的确定温度控制过程为 : 当水温温差大时，采用开关控制方式迅速减小温差，以缩短调节时间；当温差小于某一值后采用PID 控制方式，以使系统快速稳定并保持系统无静态误差。
在这种控制方法中， PID 控制在较小温差时开始进入，这样可有效避免数字积分器的饱和。
温度控制器实验总结报告（优秀范文五篇）
温度控制器实验总结报告（优秀范文五篇）第一篇：温度控制器实验总结报告温度控制器实验总结报告一、功能及性能指标根据设计任务基本要求，本系统应具有以下几种基本功能。
（1）可以进行温度设定，并自动调节水温到给定温度值。
（2）可以调整PID控制参数，满足不同控制对象与控制品质要求。
（3）可以实时显示给定温度与水温实测值。
（4）可以打印给定温度及水温实测值。
系统主要性能指标如下：（1）温度设定范围40℃~90℃，最小区分度1℃。
（2）温度控制静态误差≤1℃。
（3）双3位LED数码管显示，显示温度范围0.0℃~99.0℃。
（4）采用微型打印机打印温度给定值及一定时间间隔的水温实测值。
二、总体设计方案水温控制系统的控制对象具有热储存能力大，惯性也较大的特点，水在容器内的流动或热量传递都存在一定的阻力，因为可以将它归于具有纯滞后的一阶大惯性环节。
一般来说，热过程大多具有较大的滞后，它对于任何信号的响应都会推迟一些时间，使输出与输入之间产生相移。
对于这样存在大的滞后特性的过度过程控制，一般可以采用以下几种控制方案。
1）、输出开关量控制2）、比例控制（P控制）3）、比例积分控制（IP控制）4）、比例积分加微分控制（IPD控制）结合本例题设计任务与我们采用比例积分加微分（PID）控制。
其特点是微分的作用使控制器的输出与偏差变化的速度成比例，它对克服对象的容量滞后有显著地效果。
在比例基础上加入微分作用，使稳定性提高，同时积分作用可以消除余差。
采用PID的控制方式，可以最大限度地满足系统对诸如控制精度，调节时间和超调量等控制品质的要求。
三、系统组成本系统是一个典型的检测、信号处理、输入运算到输出控制电炉加热功率以实现水温控制的全过程。
因此，应以单片微型计算机为核心组成一个专用计算机应用系统，以满足检测、控制应用类型的功能要求。
另外，单片机的使用也为实现水温的只能化控制以及提供完善的人机界面及多机通信皆空提供了可能。
而这些功能在常规数字逻辑电路中往往难以实现。
基于单片机的温度控制系统设计开题报告
开题报告主题：基于单片机的温度控制系统设计一、概述在现代工业生产和生活中，温度控制系统在各个领域发挥着至关重要的作用。
无论是工业生产中的恒温恒湿设备，还是家用电器中的空调和冰箱，都需要进行温度控制。
而基于单片机的温度控制系统设计，能够结合先进的控制算法和传感器技术，实现精准的温度控制，提高效率，降低能耗，确保产品质量和生活舒适度。
本开题报告旨在探讨基于单片机的温度控制系统设计的相关内容，为后续的研究工作提供理论基础和技术支持。
二、概述基于单片机的温度控制系统设计，是将单片机作为控制核心，通过传感器采集环境温度数据，经过控制算法计算和处理，输出控制信号以调节加热或制冷设备实现温度控制。
该系统具有控制精度高、响应速度快、稳定性好等特点，适用于各种场景的温度控制需求。
三、技术原理1. 传感器模块温度控制系统设计中，常用的温度传感器有NTC热敏电阻、PTC热敏电阻、热电偶、温度传感器芯片等。
传感器模块负责采集环境温度数据，并将其转换为电信号输入到单片机系统中。
2. 控制算法控制算法是温度控制系统的核心部分，其设计直接影响到系统的稳定性和响应速度。
常用的控制算法包括PID算法、模糊控制算法、神经网络控制算法等，通过对采集到的温度数据进行计算和处理，输出控制信号以实现温度调节。
3. 单片机系统单片机作为控制核心，接收传感器模块采集的温度数据，并经过控制算法处理后输出控制信号，驱动执行机构实现温度控制。
常用的单片机包括STC系列、AT89C系列、PIC系列等，选择合适的单片机对系统性能和成本都有重要影响。
四、应用场景基于单片机的温度控制系统设计可以在工业、农业、家用电器等领域得到广泛应用。
1. 工业应用：恒温恒湿设备、热处理设备、温控风扇等2. 农业应用：温室大棚、孵化器、水产养殖等3. 家用电器应用：空调、冰箱、温控水壶等五、研究内容基于单片机的温度控制系统设计涉及到传感器技术、控制算法设计、单片机系统开发等多个方面的内容，具体研究工作包括但不限于以下几点：1. 传感器模块的选型和接口设计2. 控制算法的设计与优化3. 单片机系统的硬件设计与软件开发六、个人观点基于单片机的温度控制系统设计是一项具有挑战性和实用价值的研究课题。
模糊控制实验报告
模糊控制实验报告1.引言随着科技的不断发展，模糊控制理论在控制系统中的应用越来越广泛。
模糊控制通过将精确的数学模型转化为模糊的规则，可以更好地适应复杂、非线性的控制系统。
本实验旨在通过设计一个模糊控制系统来实现对一个简单的水温控制过程的控制，以验证模糊控制在实际系统中的有效性。
2.实验原理本实验将一个简化的水温控制过程作为被控对象，控制目标是使得水温保持在一个设定的温度范围内。
水温的变化是由水流量和加热功率两个因素决定的。
因此，控制系统的输入变量为水流量、加热功率，输出变量为水温。
通过模糊控制器根据当前的水温及其变化率来调节水流量和加热功率，从而实现对水温的控制。
模糊控制器的输入变量为当前的水温和水温变化率，输出变量为水流量和加热功率的控制信号。
通过设定一系列模糊规则，模糊控制器可以根据当前的输入变量来决定输出变量的值，并调整其大小以实现对水温的精确控制。
3.实验步骤1)设定水温的设定值及其变化率，作为模糊控制器的输入变量。
2)使用模糊推理方法，通过设定一系列模糊规则，将输入变量映射到输出变量。
3)根据输出变量的值，调节水流量和加热功率的控制信号。
4)监测水温的变化，根据测量结果对模糊控制器进行调整，以提高控制的精度。
5)重复步骤3和4，直到水温稳定在设定的范围内。
4.实验结果经过多次实验，我们成功地设计出了一个能够稳定控制水温的模糊控制系统。
在不同的设定值和变化率下，模糊控制器都能够根据当前的输入变量来自适应地调节输出变量的值，使水温保持在设定的范围内。
通过对实验数据的分析，我们发现模糊控制系统具有较好的动态性能和鲁棒性。
在水温变化较快的情况下，模糊控制器能够及时地调整输出变量的值，使水温能够迅速回到设定的范围内。
而在水温变化较慢的情况下，模糊控制器能够稳定地控制输出变量的值，使水温能够保持在设定的范围内。
对比传统的PID控制器，我们发现模糊控制系统在对非线性系统和难以建模的系统进行控制方面具有明显的优势。
简易水温控制电路
《简易水温控制电路》课程设计报告学院：专业：班级：姓名：学号：指导教师：20 10 年12 月20~24 日目录1.课程设计目的 (2)2.课程设计任务和要求 (2)3. 课程设计报告内容 (3)4.元器件清单 (13)5. 设计总结 (14)6. 参考书目 (15)附录 (16)1.课程设计目的1）结合所学的电子电路的理论知识完成简易水温控制电路课程设计；2）通过该设计学会并掌握常用电子元器件的选择和使用方法；3）提高自己综合分析问题和解决问题的能力。
2.课程设计任务和要求2.1课程设计任务我设计一个简易水温控制电路。
该电力能够将水温控制在一个合适的范围内，同时可以通过手动实现对水温范围的改变。
2.2课程设计要求（1）要求电路能够通过两根电阻丝实现对水温的控制。
假定水温范围是t1<t>t2，t为实际温度。
当t< t1时，两根电阻丝都通电加热；当t1<t>t2时，仅一根电阻丝通电加热；当t>t2时，两根电阻丝都不通电。
（2）要求电路在t1、t2温度点不能出现跳闸现象，即电阻丝不能进行短时间内反复在通电和不通电之间转换。
（3）要求电路能够显示出电阻丝的通电与否。
要求电路能够手动调节水温控制的范围。
（4）要求有课题综述，电路设计框；3. 课程设计报告内容3.1课程设计方案选择及说明（1）系统组成框图简易水温控制电路的总体框图如图1所示。
它是由水温监测电路、水温范围测量电路、电阻丝开关电路、显示电路和电源电路5部分构成的。
如图1 简易水温控制电路的总体框图水温监测电路的功能是利用温度传感器的特性监测水温的变化，同时将温度信号转化为电信号。
水温范围测量电路的功能是利用比较器的原理实现水温范围的确定，同时利用迟滞比较器的迟滞特性来避免跳闸现象。
电阻丝开关电路的功能是完成控制电路和加热电路的强、弱电转换。
显示电路的功能是利用发光二极管将电阻丝通电与否显示出来。
电源电路的功能是为上述所有电路提供直流电源。
MATLAB温度控制系统设计报告
温度控制系统一．温度控制系统概述：本设计是利用MATLAB软件仿真技术实现的温度控制系统演示动画。
水的温度以一个下限温度（本设计为27℃）起始，该系统启动，并对水进行加热，使其温度持续上升，直至上限温度（本设计为100℃），之后为使温度保持在60℃-100℃范围内，则该系统开始冷却，直至中间温度60℃，系统又开始对水加热至100摄氏度，再冷却至60摄氏度，如此循环，即可实现水温控制在60℃-100℃范围内保持不变。
分别有指示灯指示。
二．温度控制系统程序：hf=figure('name','温度控制系统','color',[.96 .96 .96]);%设置标题名字 axis([-1 1 -1 1]);axis('off');hold on;x1=[0.2 0.2 0.4 0.4];y1=[-0.46 -1 -1 -0.46];t=-0.46;%存储温度纵坐标k=1;k1=1;%k为运行标志位，当k=1时，运行；当k=0时，停止；k1为温度上下降标志位，当k1=1时，温度上升;当k1=0时，温度下降line([0.2;0.2],[1;-1],'color','k','linewidth',2); %温度区域左边line([0.2;0.4],[-1;-1],'color','k','linewidth',2);%温度区域下边line([0.4;0.4],[1;-1],'color','k','linewidth',2);%温度区域右边line([0.2;0.4],[1;1],'color','k','linewidth',2);%温度区域上边line([0.4;0.5],[1;1],'color','r','linewidth',2);%刻度标记100text(0.5,1,'100摄氏度','color','r');line([0.4;0.5],[0.2;0.2],'color','b','linewidth',2);%刻度标记60text(0.5,0.2,'60摄氏度','color','b');line([0.4;0.5],[-0.46;-0.46],'color','g','linewidth',2);%刻度标记27text(0.5,-0.46,'室温27摄氏度','color','g');pp=line([0.2;0.4],[-0.46;-0.46],'color','r','linewidth',3);Fun1=plot(-0.95,0.6,'color','k','marker','.','markersize',30);%加热显示text(-1,0.5,'加热');Fun2=plot(-0.5,0.6,'color','k','marker','.','markersize',30);%冷却显示text(-0.55,0.5,'冷却');Fun3=plot(-0.95,0.2,'color','k','marker','.','markersize',30);%电源开显示text(-1,0.1,'ON');Fun4=plot(-0.5,0.2,'color','r','marker','.','markersize',30);%电源关显示text(-0.53,0.1,'OFF');text(-0.9,0,'电源指示灯'); %停止按钮pushbutton1=uicontrol(hf,...'units','normalized',...'style','pushbutton',...'string','停止',...'backgroundcolor',[0.75 0.75 0.75],...'position',[0.1 0.3 0.1 0.1],...'callback','k=0;');%关闭按钮pushbutton2=uicontrol(hf,...'units','normalized',...'style','pushbutton',...'string','关闭',...'backgroundcolor',[0.75 0.75 0.75],... 'position',[0.3 0.3 0.1 0.1],...'callback','close');temp=patch(x1,y1,[0 1 1]); %初始温度while k==1 %产生温度上升、下降动画set(Fun4,'color','k');set(Fun3,'color','r');if k1==1 %温度上升set(Fun1,'color','r');set(Fun2,'color','k');for i=1:1600a=t+(1-t)/1600*i;y1=[a -1 -1 a];set(temp,'ydata',y1);set(pp,'ydata',[a,a]);drawnow;endt=a;k1=0;else if k1==0 %温度下降set(Fun1,'color','k');set(Fun2,'color','r');for i=1:1000a=t-(t-0.2)/1000；y1=[a -1 -1 a];set(temp,'ydata',y1);set(pp,'ydata',[a,a]);drawnow;endt=a;k1=1;endendendset(Fun1,'color','k'); %停止还原set(Fun2,'color','k');set(Fun3,'color','k');set(Fun4,'color','r');二．温度控制系统动画截图：1．开启系统，则系统以27℃的下限温度开始加热：电源指示灯和加热指示灯同时点亮：2．温度低于中间温度，系统处于加热状态：加热指示灯仍旧点亮3．温度高于中间温度，系统仍处于加热状态：4．当温度到达上限温度100℃，系统开始冷却：冷却指示灯点亮，加热指示灯熄灭。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水温控制系统设计
报告
水温控制系统
摘要:本设计以89c52单片机为核心,采用了温度传感器AD590,A/D采样芯片ADC0804,可控硅MOC3041及PID算法对温度进行控制。
该水温控制系统是一个典型的检测、控制型应用系统,它要求系统完成从水温检测、信号处理、输入、运算到输出控制电炉加热功率以实现水温控制的全过程。
本设计实现了水温的智能化控制以及提供完善的人机交互界面及多机通讯接口,系统由前向通道模块(即温度采样模块)、后向控制模块、系统主模块及键盘显示摸块等四大模块组成。
本系统的特点在于采用PC机及普通键盘实现了多机通信。
Abstract:The single computer 89c52 is used as a core in this design. Some important IC sush as AD590 ADC0804 MOC3041 was used in this system.we adopt PID to control the temperature. The system include four part---The previous model ,The last model ,keybord model ,The main control model. Adopt annularity pulse distributor to come true to Stepper Motor speed regulation , the corner under the control of. Display having realized time , the temperature here on the basis, And realize under the control of, display to the electric motor by PC machine
目录
第1节引言………………………………………………………………………
3
第2节方案论证 (4)
2.1 总体方案论证 (4)
2.2 模块方案论证 (4)
2.2.1控制方法论证 (4)
2.2.2 系统组成论证 (4)
2.2.3 单片机系统选择 (5)
2.2.4 温度控制方案论证 (6)
2.2.5 键盘显示电路论证 (6)
第3节PROTEUS仿真 (7)
第4节总体设计 (7)
第5节硬件电路设计与计算 (10)
5.1 主机控制部分 (1)
5.2 温度采样电路 (11)
5.3 温度控制电路 (11)
5.4 键盘与数值显示电路 (12)
5.5 微机控制及图形显示部分 (13)
第6节软件设计 (15)
第7节测试方法与测试结果 (18)
第8节设计总结 (18)
第9节附录 (21)
第10节参考文献 (22)
1.引言
该水温控制系统是一个典型的检测、控制型应用系统,它要求系统完成从水温检测、信号处理、输入、运算到输出控制电炉加热功率以实现水温控制的全过程。
因此,应以单片微型计算机为核心组成一个专用计算机应用系统,以满足检测、控制应用类。
