铁路客车空气制动装置检修规则总则

铁路客车空气制动装置单元制动缸检修标准

图4-1膜板式单元制动缸
1-后盖；2-后压板；3-橡胶皮碗；4-尼龙支撑环；5-活塞；6-缓解弹簧座；7-缓解弹簧；8-前体；9-防尘套；10-丝杠；11-丝杆紧固环；12-放松垫片；13-防尘套支座；14-复原螺母弹簧；15-手调螺母；16-吊耳；17-前套筒；18-孔用挡圈60；19-推力球轴承51108；20-后调整螺母；21-后调整螺母座；22-后调弹簧；23-隔环；24-孔用挡圈60；25-推力球轴承51108；26-前调整弹簧；27前调整螺母；28-前齿环；29-前挡圈；30止环；31-十字槽沉头螺钉5×16；32-孔用挡圈105；(33～35)-呼吸器（气孔堵）；36-衬套25×35×20；37-防松板；38-高强度双孔六角螺栓M8×20；39-弹垫8；40-盖板；41-螺栓M12×40；42-平垫12；43-弹垫12；44-螺母M12；45-止销；46-弹垫10；47-止挡螺栓；48-弹垫5；49-O形圈58.5×2.7；50-轴用挡圈36；51-垫片；52-O形圈36×2.6；53-衬套32×42×22。
21
≥20
STG2、4A
4
50
3.25
60
≥59
（6）各离合器齿形磨耗（限度见表4-2）超过三分之一齿高、丝杠和螺母的梯形螺纹磨耗大于0.3mm、衬套（或缸体销轴安装孔）磨耗大于1mm时更新。其它相互运动金属件磨耗大于0.5mm时更新。
表4-2离合器齿高及检修限度
位置
大端设计齿高/mm
限度/mm
吊耳/丝杠与紧固环组焊件
4
50
3.25
60
≥59
前调整弹簧
SP4、12、19
3
50
1
21
≥20
SP2、13

铁路客车空气制动装置检修规则总则

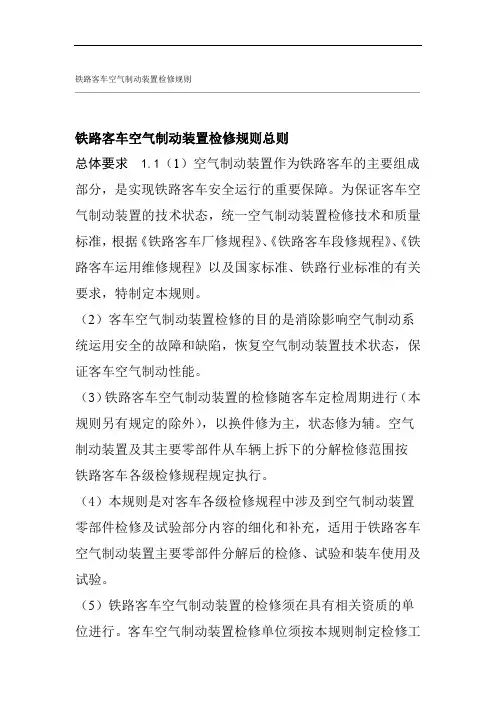

铁路客车空气制动装置检修规则铁路客车空气制动装置检修规则总则总体要求 1.1（1）空气制动装置作为铁路客车的主要组成部分，是实现铁路客车安全运行的重要保障。

为保证客车空气制动装置的技术状态，统一空气制动装置检修技术和质量标准，根据《铁路客车厂修规程》、《铁路客车段修规程》、《铁路客车运用维修规程》以及国家标准、铁路行业标准的有关要求，特制定本规则。

（2）客车空气制动装置检修的目的是消除影响空气制动系统运用安全的故障和缺陷，恢复空气制动装置技术状态，保证客车空气制动性能。

（3）铁路客车空气制动装置的检修随客车定检周期进行（本规则另有规定的除外），以换件修为主，状态修为辅。

空气制动装置及其主要零部件从车辆上拆下的分解检修范围按铁路客车各级检修规程规定执行。

（4）本规则是对客车各级检修规程中涉及到空气制动装置零部件检修及试验部分内容的细化和补充，适用于铁路客车空气制动装置主要零部件分解后的检修、试验和装车使用及试验。

（5）铁路客车空气制动装置的检修须在具有相关资质的单位进行。

客车空气制动装置检修单位须按本规则制定检修工艺和作 1铁路客车空气制动装置检修规则业指导书，建立健全质量保证和专业技术管理体系，全面落实质量责任制。

（6）对主要空气制动零部件应实行质量保证、寿命管理和生产资质管理。

（7）客车空气制动装置检修单位须配备必要的工装设备、设施、检测量器具，满足检修工艺要求，并积极采用新工艺、新装备、新技术，逐步实现检修、检测自动化和信息化。

（8）本规则作为铁路客车空气制动装置检修产品质量检查、验收和追溯的基本依据，检修单位须全面落实，严格执行。

遇有本规则的规定不明确或与检修实际有出入时，检修单位在保证行车安全、可靠的前提下，与驻（厂、段）验收室共同研究解决。

意见不一致时，按检修单位总工程师的意见办理，检修单位承担质量安全责任，并将不同意见报上级主管部门核备。

（9）本规则自发布实施之日起执行，前发有关客车空气制动装置检修方面的规程、规则、文件、电报及技术标准与本规则有抵触时，均以本规则为准。

车辆空气制动装置检修规则(摘录)

车辆空气制动装置检修规则(摘录)铁道部 (84)铁辆字409号铁道部文件车辆空气制动装置检修规则(摘录)(84)铁辆字409号总则第1条车辆空气制动装置是客、货车辆的重要组成部分,在检修中必须贯彻以预防为主的方针,执行定期检修和日常维修相结合的原则,健全各项规章制度,加强技术管理,提高检修质量,以确保铁路运输安全。

为此,特制订《车辆空气制动装置检修规则》。

部、局、段均应设制动专职技术人员。

其主要任务是负责贯彻本规则,掌握制动装置的检修、运用情况,分析制动事故;总结、推广制动装置的检修和防止事故的经验;积极组织和参加各项制动新技术的科学试验,以保证车辆制动装置技术状态良好。

第2条在铁道部统筹安排之下,要积极采用新产品、新技术、新材料、新工艺,以提高车辆制动装置检修质量,适应铁路运输发展的需要。

第3条车辆空气制动装置的检修,除执行国家及铁道部有关技术标准外,概按本规则办理。

如有修改、补充意见,应报铁道部统一研究处理。

第4条检修修程和周期一、列车检修在列车到达后和始发前,应按规定要求,对车辆的制动装置进行检查和施行列车制动机试验。

二、定期检修1.辅修:客车、货车、代用客车及特种车均每6个月施行一次,并允许提前或延后10天。

2.段修:在客、货车段修时施行。

第5条质量检验和责任制1.施行摘车临修、辅修及以上修程的空气制动装置的三通阀、分配阀等主要配件,在修竣后,须由指定的人员进行质量检验。

2.修竣并试验合格的三通阀、分配阀须将试验结果记载于专用记录簿内,并须在三通阀的安装座面、分配阀的铭牌处涂写段自编的检修顺序号码。

当因三通阀、分配阀故障而发生事故时,发生局、段须将阀编号填入车统—113记录内寄交责任单位。

3.辅修及以上各修程,按检修范围须保证一个辅修期不发生故障。

在临修时更换制动配件须保证到辅修期不发生故障。

4.列车检修须保证列车空气制动装置技术状态能安全运行到达下一个负责检查该部位的列检所。

第6条检修设备的设置及保养1.制动室应根据检修工作量,设置必要的机械设备及有关试验台。
