鼓风炉炼锌的冶金计算

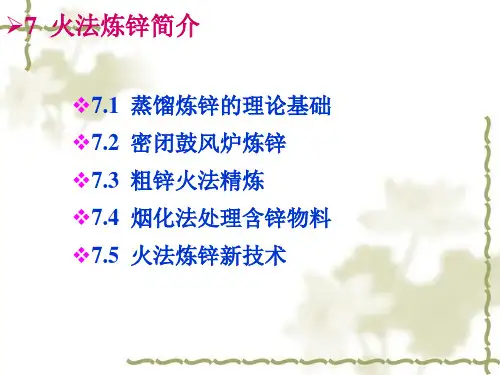

锌第七章资料
K
PZnPCO 2 aZnOPCO
,
PCO 2 PCO
K
PZn
还原所消耗的CO可由炭的气化反应来补充：
C(s) + CO2(g) = 2CO2(g)
Gº= 170460 – 174.43T J
K=P 2CO/(aC·PCO2)= P 2CO/PCO
✓ 7.1.1 ZnO还原的热力学
从氧化锌用碳还原的条 件图可以看出，氧化锌的还 原必须在强还原气氛中进行， 而 且 还 原 温 度 很 高 (950℃ 左 右)，在锌的沸点(907℃) 以 上，因此，不能直接得到液 体金属锌，而只能得到锌蒸 气。这种锌蒸气容易从团体 炉料中逸出，故还原蒸馏法 炼锌不产生液体炉渣。
P总= PCO+PZn+PCO2，ZnO被还原时，Zn与O的原子个数相等， 因此有：
则平衡常数为：
PZn = PCO+2PCO2
lgK1=lg(PCO2·PZn)/ PCo=-17315/T-3.51lgT+22.93
联解以上两式及K=P 2CO/(aC·PCO2)= P 2CO/PCO三个方程，可得：
✓7.1.4 锌蒸气的冷凝
锌蒸气的冷凝是一个相变过程，即由气态锌冷凝变成液态锌。 为此必须使锌蒸气温度降到露点以下，降低冷凝温度至锌的熔点以 下。露点就是锌蒸气压和凝聚相达到平衡的温度。
由于锌蒸气冷凝时容易被CO2气体氧化，故要求还原后的炉气 中含有很高浓度的CO，或者配料中要加入足够的碳质还原剂。因此， 还原蒸馏法炼锌常常在密闭的蒸馏罐内进行，采用间接加热，还原 蒸馏得到的锌蒸气必须在冷凝器中冷凝成为液体锌。
✓ 7.1.1 ZnO还原的热力学
对反应
ZnO(s) + CO(g) = Zn(g) + CO2(g)
锌的冶炼方法

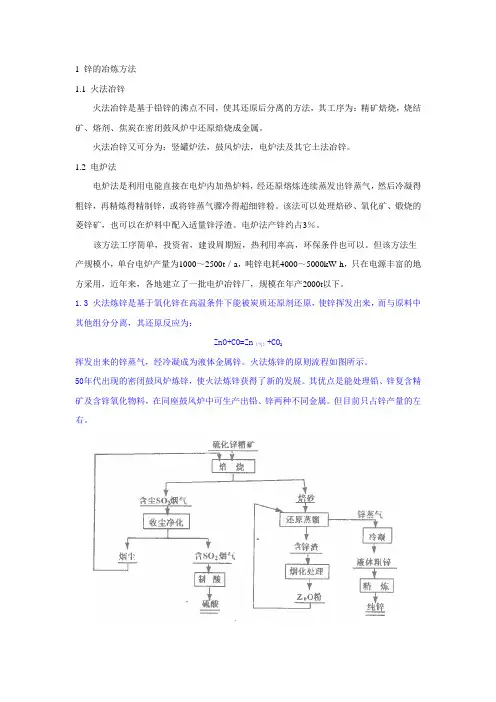

1 锌的冶炼方法1.1 火法冶锌火法冶锌是基于铅锌的沸点不同，使其还原后分离的方法，其工序为：精矿焙烧，烧结矿、熔剂、焦炭在密闭鼓风炉中还原焙烧成金属。
火法冶锌又可分为：竖罐炉法，鼓风炉法，电炉法及其它土法冶锌。
1.2 电炉法电炉法是利用电能直接在电炉内加热炉料，经还原熔炼连续蒸发出锌蒸气，然后冷凝得粗锌，再精炼得精制锌，或将锌蒸气骤冷得超细锌粉。
该法可以处理焙砂、氧化矿、煅烧的菱锌矿，也可以在炉料中配入适量锌浮渣。
电炉法产锌约占3％。
该方法工序简单，投资省，建设周期短，热利用率高，环保条件也可以。
但该方法生产规模小，单台电炉产量为1000～2500t／a，吨锌电耗4000～5000kW·h，只在电源丰富的地方采用，近年来，各地建立了一批电炉冶锌厂，规模在年产2000t以下。
1.3 火法炼锌是基于氧化锌在高温条件下能被炭质还原剂还原，使锌挥发出来，而与原料中其他组分分离，其还原反应为：ZnO+CO=Zn（气）+CO2挥发出来的锌蒸气，经冷凝成为液体金属锌。
火法炼锌的原则流程如图所示。
50年代出现的密闭鼓风炉炼锌，使火法炼锌获得了新的发展。
其优点是能处理铅、锌复含精矿及含锌氧化物料，在同座鼓风炉中可生产出铅、锌两种不同金属。
但目前只占锌产量的左右。
1、4 锌冶炼性质的特殊性表现为：沸点低，在火法冶炼温度下难以液态产出；氧化物稳定性高，一方面是还原挥发难度较大，冷凝中易重新氧化；另一方面决定了难以从硫化物直接氧化得到金属；负电性大，电积过程对净化要求高。
对锌冶炼方法可能发展的方面简要介绍如下：（1）以液态产出锌的还原熔炼法，需采用高压火法设备，在可以预见的未来，不会成功。
（2）硫化物直接氧化产出锌，实现的可能性很低。
（3）硫化物直接还原，日本东京大学开展了在氧化钙存在条件下，用碳直接还原挥发锌的研究，但目前只进行了实验室试验。
此外，大量含硫化钙的罐渣如何处理尚需研究。
（4）喷吹炼锌法：该工艺是将焦粉、氧气、锌焙砂喷入熔体渣中，使锌还原挥发，再用铅雨冷凝。
炼铁理论计算2

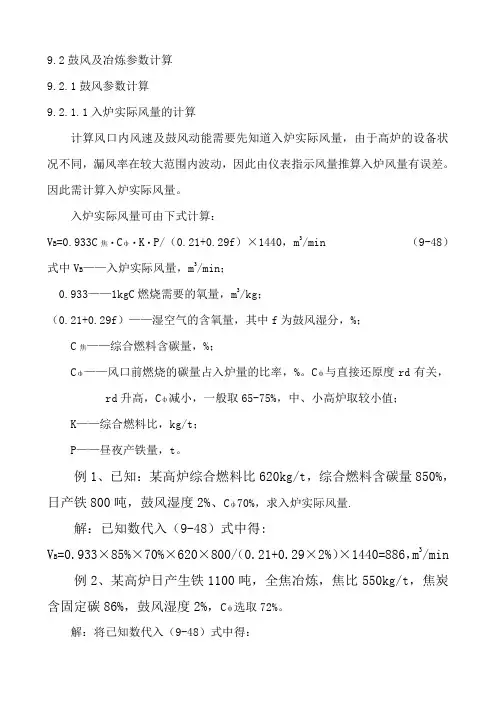

9.2鼓风及冶炼参数计算9.2.1鼓风参数计算9.2.1.1入炉实际风量的计算计算风口内风速及鼓风动能需要先知道入炉实际风量，由于高炉的设备状况不同，漏风率在较大范围内波动，因此由仪表指示风量推算入炉风量有误差。
因此需计算入炉实际风量。
入炉实际风量可由下式计算：V B=0.933C焦·Cф·K·P/（0.21+0.29f）×1440，m3/min （9-48）式中V B——入炉实际风量，m3/min；0.933——1kgC燃烧需要的氧量，m3/kg；（0.21+0.29f）——湿空气的含氧量，其中f为鼓风湿分，%；C焦——综合燃料含碳量，%；Cф——风口前燃烧的碳量占入炉量的比率，%。
Cф与直接还原度rd有关，rd升高，Cф减小，一般取65-75%，中、小高炉取较小值；K——综合燃料比，kg/t；P——昼夜产铁量，t。
例1、已知：某高炉综合燃料比620kg/t，综合燃料含碳量850%，日产铁800吨，鼓风湿度2%、Cф70%，求入炉实际风量.解：已知数代入（9-48）式中得:V B=0.933×85%×70%×620×800/（0.21+0.29×2%）×1440=886，m3/min 例2、某高炉日产生铁1100吨，全焦冶炼，焦比550kg/t，焦炭含固定碳86%，鼓风湿度2%，Cф选取72%。
解：将已知数代入（9-48）式中得：V B=0.933×86%×72%×550×1100/（0.21+0.29×2%）1440=1124.8，m3/min 例3、已知：某高炉，P=287t，K=596kg/t，f=2%，C焦=84%，Cф=65%，则入炉实际风量为：V B=0.933×0.84×0.65×596×287/（0.21+0.29×0.02）×1440=280.4，m3/min9.2.1.2风口风速计算⑴标准风速计算标准风速由下式计算：υO=V B/60·ΣS式中υO——标准风速，m/s；ΣS——风口总面积，m2。
锌冶炼工艺介绍

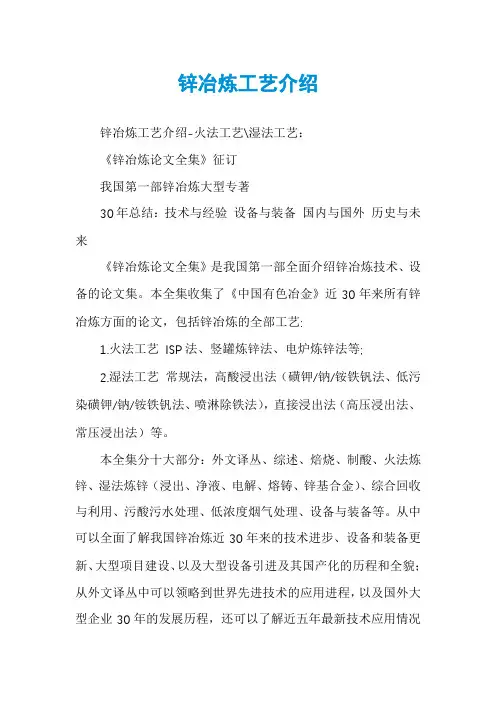

锌冶炼工艺介绍锌冶炼工艺介绍-火法工艺\湿法工艺：《锌冶炼论文全集》征订我国第一部锌冶炼大型专著30年总结：技术与经验设备与装备国内与国外历史与未来《锌冶炼论文全集》是我国第一部全面介绍锌冶炼技术、设备的论文集。
本全集收集了《中国有色冶金》近30年来所有锌冶炼方面的论文，包括锌冶炼的全部工艺:1.火法工艺ISP法、竖罐炼锌法、电炉炼锌法等;2.湿法工艺常规法，高酸浸出法（磺钾/钠/铵铁钒法、低污染磺钾/钠/铵铁钒法、喷淋除铁法），直接浸出法（高压浸出法、常压浸出法）等。
本全集分十大部分：外文译丛、综述、焙烧、制酸、火法炼锌、湿法炼锌（浸出、净液、电解、熔铸、锌基合金）、综合回收与利用、污酸污水处理、低浓度烟气处理、设备与装备等。
从中可以全面了解我国锌冶炼近30年来的技术进步、设备和装备更新、大型项目建设、以及大型设备引进及其国产化的历程和全貌；从外文译丛中可以领略到世界先进技术的应用进程，以及国外大型企业30年的发展历程，还可以了解近五年最新技术应用情况和未来技术的发展趋势，是一部集技术与经验、设备与装备、国内与国外、历史与未来、过程与结果于一体的珍贵的技术论文全集，值得珍藏！电话：***** 联系人：周伟Email：zhouwei*****@《锌冶炼论文全集》目次1 我国锌冶炼现状近近年来的技术发展2 葫芦岛锌厂竖罐炼锌70年回望3 我国冶炼烟气制酸进展及展望4 铅锌密闭鼓风炉熔炼技术10年来进展5 当代竖罐炼锌技术评述6 八十年代铅锌的技术发展前景7 国内外锌冶炼技术的进步8 株洲冶炼集团有限责任公司的技术研发前景9 株洲冶炼厂的技术进步的方向及措施10 株冶技术创新实践11 我国铟产业现状及发展12 西北铅锌冶炼厂锌系统投产10周年回顾与展望13 株洲冶炼厂10万t锌扩建工程浅析14 比利时老山公司湿法炼锌技术评价15 我国的氧化锌工业16 高级氧化锌提取工艺的进展17 贵州含锗氧化铅锌矿资源的开发状况及前景18 沈冶湿法炼锌的三十年第2篇沸腾焙烧1 我国锌精矿沸腾焙烧技术的进展2 沸腾炉还原连续炼锌法3 锌焙砂还原焙烧工艺的试验研究4 锌精矿富氧鼓风沸腾焙烧5 锌精矿沸腾焙烧和浸出渣的处理6 新法熔炼锌焙砂的热力学研究与基础实验7 锌精矿沸腾焙烧与氧化锌生产新工艺8 RPC硫酸化焙烧工艺9 焙烧、制酸车间的近期改进10 株冶109O沸腾炉及硫酸系统生产述评11 微富氧技术在沸腾焙烧炉的应用12 避免锌精矿沸腾焙烧炉开炉过程中SO2烟气排空污染的生产实践13 锌冶金企业原料配料系统的优化方法的探讨与实践第3篇火法炼锌ISP法、竖罐炼锌法、电炉炼锌法、其它火法炼锌）3．1 ISP法1 韶冶铅锌密闭鼓风炉I系统技术改造2 铅锌密闭鼓风炉风口喷吹技术应用探讨3 浅析韶关冶炼厂ISP工艺的现状与发展4 密闭鼓风炉炼锌法在韶关冶炼厂的生产实践5 谈铅锌密闭鼓风炉的金属回收率6 韶关冶炼厂二系统烧结工艺的改造7 延长ISP工艺大修周期的生产实践8 延长铅锌密闭鼓风炉系统清扫周期的生产实践9 氧化锌生产的质量控制10 精馏冷凝锌粉的生产与分级11 韶冶铅锌密闭鼓风炉熔炼砷的分布及行为3．2 竖罐炼锌12 竖罐蒸馏炼锌法的展望13 特大型竖罐蒸馏炉的生产实践14 竖罐炼锌工艺中焙砂与二次焙砂混合比的探讨15 竖罐炼锌生产的强化途径分析16 长沙锌厂双竖罐蒸馏炉改造工程生产实践17 竖罐炼锌用还原煤配煤技术的探讨18 西德奥克厂竖罐炼锌技术19 锌精馏塔生产高级氧化锌20 精锌生产实践3．3电炉炼锌21 电炉炼锌工艺实践与探讨22 电炉炼锌的生产实践及技术改进23 防止炼锌电炉炉底积铁的生产实践24 锌电热蒸馏炉的生产过程分析25 2500KVA炼锌电炉的开发和应用26 炼锌电炉飞溅式冷凝器的改进实践27 延长炼锌电炉炉龄的生产实践3．4 其它方法28 氧化锌矿火法处理新工艺―铁浴熔融还原法29 锌锭反射炉法生产锌粉实践30 浅析超细高活性锌粉的制备和用途31 利用尾矿生产氧化锌微粉的试验研究32 直接法生产氧化锌产品灰份控制的探讨33 喷吹炼锌热力学平衡计算34 喷射炼锌法的改进35 精馏法生产氧化锌的几个问题36 年产一万吨氧化锌―精锌的精馏工艺改造37 用碳与石灰直接还原硫化矿38 锌精炼过程中锌液面的覆盖措施39 锌火法精炼加铝除铁的工业试验40 采用精馏法提高氧化锌产品档次41 兴城市冶化厂高级氧化锌生产实践42 超细锌粉的生产实践43 细锌粉的生产44 氧化锌焙粉工艺的改进45 锌精馏塔煤气供应中断15小时恢复生产过程46 粉镀（渗）锌技术及应用第4篇湿法炼锌4．1 浸出4．1．1 常规浸出法1 湿法炼锌中酸平衡的分析与对策2 湿法处理高硅氧化锌矿3 絮凝剂对电锌生产的影响研究4 高硅锌精矿的处理方法5 高硅氧化锌矿浸出脱硅工艺研究6 新建电锌厂浸出工序的试生产7 论电解锌两段中性间断浸出工艺的改进8 锌焙砂浸出的生产实践及技术改进9 一次浸出渣过滤效率的提高10 株洲冶炼厂氧化锌炼锌系统技术改造11 株冶湿法炼锌中铁的行为和作用12 高锗锌原料湿法冶炼的实践4．1．2 高酸浸出法13 喷淋沉淀除铁工艺的应用14 降低浸出渣含锌的生产实践15 西北铅锌冶炼厂浸出车间处理高硅原料的实践16 湿法炼锌中用氧化锌矿代替部分焙砂的工艺的研究17 热酸浸出黄钾铁矾工艺的生产实践18 热酸浸出―黄钾铁矾工艺的改进与实践19 采用热酸浸出处理烟尘的技术发展20 采用低污染黄铁矾提高金属回收率21 从冷却塔结晶看低污染沉矾22 杂质在黄钾铁矾法炼锌过程中的行为23 湿法炼锌除铁新工艺研究24 针铁矿法除铁工艺的氧化技术25 硫酸锌溶液中针铁矿法沉铁的氧化过程4．1．3 直接浸出法26 铜锌混合矿加压浸出的试验研究27 高铁闪锌矿加压浸出过程中Fe的动力学研究4．1．4 其它方法28 锌浮渣酸浸液过氧化氢除铁方法研究29 铅烟化路次氧化锌生产电锌的工艺研究30 氧化锌湿法处理过程中除氟的综述31 尾矿氧化锌脱氯试验研究32 硫酸锌生产工艺的改造33 用碳酸氢铵转型剂制备活性氧化锌的生产实践34 锌焙砂氨法生产高纯锌35 优级一水硫酸锌的生产实践36 用离子交换法制备超纯硫酸锌4．2 净液37 两段高温锑盐工艺在伊朗亚兹德锌冶炼厂的应用38 锌粉置换除钴的研究及运用39 硫酸锌溶液的净化40 硫酸锌溶液净化工艺改造实践41 硫酸锌溶液净化流程的选择42 硫酸锌净化工艺的改进实践43 高钴硫酸锌溶液两段高温锑盐净化除钴的生产实践44 电锌生产中锑盐除钴工艺的改造45 西北铅锌冶炼厂两段逆锑连续净化的制约因素及其对策46 硫酸锌溶液锑盐净化存在的问题及改进措施47 株冶锌溶液净化与锌粉节约途径48 湿法炼锌锑盐锌粉除钴的生产实践49 两段空气氧化中和除砷、锑在湿法炼锌中的生产实践50 三段净化工艺在我厂湿法炼锌中的应用51 湿法炼锌过程中钴的分布与控制52 从硫酸锌溶液中脱砷的工业实践53 控制杂质和水平衡的新优先沉锌法54 净化过程锌水解的控制55 硫酸锌溶液的振动净化法56 湿法炼锌β-奈酚除钴试验与生产57 提高湿法炼锌除铜镉后液固液分离效果的实践58 硫酸锌溶液净化除钴锌粉粒度对单耗的影响59 湿法炼锌过程中贫镉液除钴的研究60 几种锑盐净化法的应用实践4．3 电积61 现代锌电解车间的设计理论与实践62 锌电解车间的最佳化63 锌电积时锌阴极的使用64 锌电解过程的电能节约65 锌电解降低电单耗提高锌品级率的探索与实践66 锌电解工序的合理化67 锌电解液质量的自动检测方法与装置68 在高电流效率下同时电积MnO2和锌69 锌电积阳极析出MnO2电流效率的探讨70 株冶锌电解液循环及冷却系统的改造71 锌电解液的闪蒸冷却72 锌电积酸雾治理的工业试验73 提高电锌一级品率的生产实践74 某些杂质对锌电解沉积的影响75 锑对锌电解沉积的影响特征76 有机物对锌电积的影响和有机添加剂的选择77 骨胶添加剂对锌电解影响的研究78 锰在锌电解中的作用79 锌电积过程中锗的危害及预防措施80 试生产期间的锌电解车间组织与技术管理81 用传统电解槽进行氯化锌电积的小型试验82 锌电解车间硅整流所设计中的几个值得注意的问题83 低银铅钙合金阳极在锌电解工业中的应用84 锌电解搭接法电积能耗高的原因探讨及阴极导电头的改进研制4．4 熔铸85 提高锌锭底面质量的研究和生产实践86 锌锭浇铸现代化87 圆盘铸锭机锌锭模的改进88 10万t锌熔铸车间的炉型选择89 锌熔铸车间的工艺设计90 热镀用大锭锌合金生产实践91 热镀锌生产实践92 金属镉的熔化与浇铸第5篇制酸1 改善冶炼厂硫酸质量的研究2 焙烧锌精矿烟气制酸生产实践3 36Kt冶炼烟气制酸装置的运行实践4 浅谈白银公司冶炼厂制酸系统技术改造5 干吸工段酸浓度控制方法的探讨6 波利顿法控制硫酸中的汞7 西北铅锌冶炼厂除汞工艺改造实践8 硫酸厂处理高浓度SO2冶炼烟气的一种创新方法9 硫酸厂的热量回收10 焙烧制酸过程的余热利用11 关于硫酸厂节电12 韶关铅锌烧结机低浓度烟气两转两吸制酸工艺改造13 锌精矿沸腾焙烧尾气制酸系统开车防止SO2污染的实践第6篇收尘与环保1 葫芦岛锌厂硫酸生产现状和发展前景2 净化污酸综合利用实践3 锌浸出渣挥发窑处理烟气收尘4 株洲冶炼厂锌粉制造收粉系统改造5 锌精矿沸腾焙烧烟气收尘设计与实践6 锌挥发窑袋式收尘清灰技术的研究7 锌系统烟气制酸污水的治理第7篇综合回收与利用1 竖罐炼锌残渣为燃料采用Ausmelt技术处理锌浸出渣的工艺探讨2 用浮选法从锌浸出渣富集银的试验3 湿法炼锌流程中银的行为4 矮鼓风炉法处理湿法炼锌浸出渣5 砷汞烟尘的富集回收新方法6 由复杂多变的锌原料生产1号电锌7 从锌浸出渣回收银的改进8 火法炼锌蒸馏残渣综合回收利用9 用赤铁矿法改造现有大型电锌厂浸出渣的处理流程10 湿法炼锌净化钴渣处理工艺的改进11 炼锌厂稀酸的合理利用12 用溶剂萃取法从氧化锌矿浸出渣中回收锌13 从锌浸出渣中回收贵金属14 从高镉锌中回收镉15 葫芦岛锌厂粗镉精馏生产实践16 粗镉真空蒸馏制取优质镉的工业试验17 旋涡炉熔炼蒸馏残渣的生产实践18 密闭鼓风炉炼锌铅过程中贵金属的回收问题19 采用半鼓风炉法处理锌浸出渣、竖罐渣及其他含锌物料提取金银20 从制药醋酸锌废渣中回收锌21 烟尘中锌的回收利用22 用湿法冶金的方法从锌灰和烟尘中回收锌23 锌渣烟化炉连续吹炼的生产实践24 从湿法炼锌的铜镉渣中回收七水硫酸锌25 进一步改善镉的回收现状26 光敏硫化镉的生产方法27 株冶镉生产工艺的改进28 低品位海绵镉生产电镉29 提高粗镉质量的措施30 用高锌镉生产精镉工艺的改进27 从锌精矿焙烧电尘中提取镉28 株州冶炼厂银和稀散元素的回收29 对提高我厂铟回收率的初步探讨30 浅谈烟灰综合利用中铟的回收31 我厂铟回收方法及工艺改进32 提高精铟质量的研究33 浅谈离心萃铟过程中结晶乳化和有机相老化问题及处理34 超细氧化铟粉的研制35 锌精馏系统中铟的富集36 从竖罐炼锌焦结烟尘中回收铟工艺条件的优化37 从硫酸锌溶液中富集铟两种工艺的比较38 从锌渣浸渣中综合回收铟锗铅银的试验研究39 萃取法回收锗的新工艺40 株冶回收锗技术的变革与展望41 炼锌过程中锗作为副产品回收42 溶剂萃取锗过程中的乳化及其消除43 韶关锗综合回收技术的发展44 精馏塔回收锗的生产实践45 用锌精矿沸腾焙烧SO2烟气制取焦亚硫酸钠46 锌铸型浮渣除氟的研究第8篇相关设备8．1 各类冶炼炉与窑1 铅锌鼓风烧结机的现状及其密封结构2 韶冶铅锌鼓风炉炉壳的改造3 韶冶铅锌密闭鼓风炉技术改造4 沸腾焙烧炉改造实践5 沸腾焙烧设备的生产技术改造6 109O沸腾焙烧炉空气分布板制作与焊接的问题探讨7 铅锌密闭鼓风炉浮渣处理设备的改造8 铅锌密闭鼓风炉的加料装置的改造实践9 铅锌密闭鼓风炉系统设备内衬砌体的改造实践10 锌竖罐蒸馏炉夏延部砖套改进实践11 锌精馏炉平口塔盘的研制与应用12 提高锌精馏炉砌筑质量的有效措施13 韶冶塔式锌蒸馏炉燃烧室的改进14 小型锌蒸馏炉的设计计算15 两段煤气发生炉在竖罐炼锌中的应用16 熔炼电炉用可伸缩电极密封装置的开发17 炼锌电弧炉耐火材料使用寿命探讨18 工频熔锌电炉冻炉事故的处理19 锌合金加工用感应电炉及应用20 工频感应电炉改造方案的探讨21 工频有芯熔锌电炉感应器耐火材料的研究与应用22 延长锌浸出渣挥发窑寿命的实践24 锌浸出渣挥发窑处理系统的优化25 回转窑处理浸出渣操作的改进26 锌浸出渣挥发窑内衬砖的选择和实践8．2 收尘与制酸设备27 管式除尘雾器的改造实践28 我国第一台13O四电场针管式电收尘器在赤峰冶炼厂投入运行29 13O针管式电收尘器技术及应用30 二氧化硫鼓风机进出口管道的改进31 电除尘器绝缘子的设计与选择32 孟山都动力波洗涤技术在有色金属冶炼厂烟气制酸净化工序的应用33 耐HF酸胶泥在冶炼制酸空塔上的应用8．3 精馏设备(4篇)34 锌精馏塔的几项技术改造35 检测锌精馏塔盘质量新方法的研究36 锌精馏塔压力的自释放37 大型精馏塔盘的研制与应用8．4 反应器（釜）与电解槽38 用于针铁矿法处理锌浸出渣的氧化反应器39 采用沸腾反应器净化锌电解液40 湿法冶金中的高压釜选型41 使用振动反应器净液除镉42 湿法炼锌中防腐技术及电解槽掏槽的机械化43 锌电解槽边母线的优化设计8．5 浓密搅拌与过滤设备44 关于搅拌作业的比例放大问题45 株冶锌冶炼浸出渣过滤设备评述46 锌浸出渣用全自动挤压式压滤机脱水47 关于湿法冶金过滤设备的选择48 湿法炼锌渣过滤工艺设备改进与压滤机产品研究开发49 高效浓密机50 浓密机使用故障分析及对策51 PF-25翻盘式真空过滤机在湿法氧化锌工业中的应用8．6 剥离机53 新剥锌机的开发54 阴极锌剥离实践―剥锌机和极板的搬运8．7 锅炉55 锌焙烧余热锅炉的技术改造56 余热锅炉在锌精矿沸腾焙烧余热回收中的应用57 日本川崎和芬兰奥斯龙锌焙烧余热锅炉比较8．8 冷却塔58 YBF-X锌电解液冷却塔59 电解车间空气冷却塔改造设想60 锌电解液空气冷却塔节能显著8．9 其它设备62 株洲冶炼厂机电设备技术改造主要成果汇总简介63 润式球磨机的研制与应用64 配料仓改用振动电机放矿的效果65 四元合金阳极板在湿法炼锌中的应用66 锌电积铅基四元合金阳极的研究与应用67 粘度计量在湿法炼锌中的应用第9篇国外文献9．1 综述1 现代锌处理技术的最新经验2 国外氧化锌矿的冶炼3 比利时老山公司巴伦锌厂十年来的发展4 秋田锌精炼厂生产近况5 秋田冶炼厂的锌冶炼6 饭岛精炼厂应用计算机操作的过去、现在和将来7 神冈矿业股份公司的铅锌冶炼8 三井矿冶公司的锌生产现状9 八户冶炼厂的锌、铅冶炼改造10 小名滨冶炼厂的焙烧、硫酸设备及氧化锌生产现状11 日本矿业锌公司的锌冶炼改造12 日本铅锌冶炼厂的技术改造13 日本铅锌冶炼厂的技术改造（续）14 南澳大利亚皮里港罗肯希尔联合冶炼有限公司锌的生产15 哈德逊湾采矿与熔炼公司锌厂的最新发展16 加拿大特累尔铅锌冶炼厂的现代化扩建17 奇得克里克（梯敏斯）以最新技术扩建锌厂18 现代化锌生产中能源消耗的比较19 科明科公司特雷尔锌系统和铅冶炼的现代化改造20 科明科特雷尔厂问题仍未解决9．2 沸腾焙烧21 科科拉锌焙烧炉最近的工艺改进22 澳大利亚里斯顿厂锌精矿的沸腾焙烧23 比利时老山公司锌精矿沸腾焙烧与烟气制酸9．3 火法炼锌24 氧化物料在炼锌鼓风炉的直接熔炼25 美国熔炼与精炼公司锌的电积法26 火法炼锌的沃纳工艺（英）27 沃特炼锌法28 澳大利亚硫化物公司柯克尔克里克铅锌冶炼厂29 美国蒙纳卡电热炼锌厂的现代化改造30 关于喷射炼锌的研究31 秋田锌精炼厂生产各种锌合金32 氧化物料在炼锌鼓风炉的直接熔炼33 锌精馏过程的研究34 锌渣电热熔炼蒸馏法制取锌粉35 精馏法生产氧化锌36 葫芦岛锌厂高级氧化锌的生产实践37 氯化锌生产38 精馏法生产氧化锌的几个问题9．4 湿法炼锌39 老山公司巴伦锌厂的锌电解车间40 南非锌公司冶炼厂生产近况41 达特伦电锌厂改造42 比利时老山公司溶液净化43 比利时老山公司锌电积44 鲁尔锌公司电锌厂浸出渣利用的经验45 电解锌厂用选择沉淀锌法进行水平衡和控制镁46 秋田冶炼厂锌电解工序几项改进47 饭岛冶炼厂锌电解工序的节能48 饭岛冶炼厂浸出工序的进展49 神冈冶炼厂锌电解的改造50 神冈锌电解车间最近的改进51 奥托昆普科科拉锌厂净液工艺52 科明科公司新的电锌厂53 经互会国家湿法炼锌的技术改造54 南澳大利亚皮里港的电解锌55 澳大利亚电锌公司里斯登厂的锌生产56 意大利维斯麦港新电解锌厂57 科明科公司特累尔锌加压浸出生产实践58 科明科特累尔锌厂的浸出和净化59 哈德逊湾舍利特锌加压浸出工艺试车投产60 锌精矿的加压氧化浸出61 谢里特锌家加压浸出法生产实践及其发展趋势62 锌精矿的加压浸出流程63 对锌精矿加压浸出流程的分析64 用溶剂萃取―电解法制取锌65 用热沉淀法从硫酸溶液中除铁66 湿法炼锌中沉铁的作用68 鲁奇公司在湿法冶金中的技术发展9．5 综合利用69 比利时老山公司浸出渣的处理70 塔斯马尼亚澳大利亚电锌公司里斯登厂的镉生产71 从硫酸锌系统的高铜溶液中溶剂萃取除铜72 硫化物有限公司新南威尔士州柯克尔.克里克厂镉的生产73 西德诺尔登线锌厂的镉真空蒸馏精炼电话：***** 联系人：周伟9．6 其它74 饭岛冶炼厂的锌冶炼75 饭岛锌精炼厂最近的生产76 比利时老山公司锌成品加工77 谢里特炼锌工艺的能源需要量78 水力雾化法生产锌粉79 喷射炼锌法的特点及问题80 喷射炼锌法的特点及问题81 喷射法制取电池锌粉及汞齐化锌粉的生产82 彦岛电锌厂的节能。
鼓风炉炼锌的冶金计算

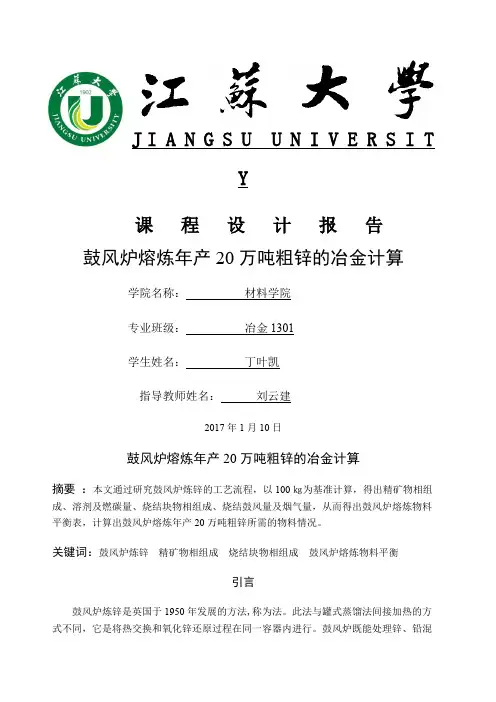

J I A N G S U U N I V E R S I TY课程设计报告鼓风炉熔炼年产20万吨粗锌的冶金计算学院名称：材料学院专业班级：冶金1301学生姓名：丁叶凯指导教师姓名：刘云建2017年1月10日鼓风炉熔炼年产20万吨粗锌的冶金计算摘要：本文通过研究鼓风炉炼锌的工艺流程，以100㎏为基准计算，得出精矿物相组成、溶剂及燃碳量、烧结块物相组成、烧结鼓风量及烟气量，从而得出鼓风炉熔炼物料平衡表，计算出鼓风炉熔炼年产20万吨粗锌所需的物料情况。
关键词：鼓风炉炼锌精矿物相组成烧结块物相组成鼓风炉熔炼物料平衡引言鼓风炉炼锌是英国于1950年发展的方法,称为法。
此法与罐式蒸馏法间接加热的方式不同，它是将热交换和氧化锌还原过程在同一容器内进行。
鼓风炉既能处理锌、铅混合硫化矿或锌铅氧化矿，也能处理铅锌烟尘等。
硫化锌铅精矿经烧结焙烧成烧结矿,配以焦炭,加入鼓风炉内，鼓入预热空气，使炭燃烧，在高温和强还原性气氛中进行还原熔炼。
还原所得锌蒸气从炉顶排出，经铅雨冷凝得粗锌，同时从炉底排出还原熔炼所产的粗铅。
一般所说的标准炉，炉身断面为17.2㎡,风口区断面为11.2㎡，配有一套5.5㎡铅雨冷凝器。
鼓风炉的处理能力以燃烧焦炭量表示,经强化操作,炉的日燃焦炭量已超过200吨。
燃烧一吨焦炭可产锌1～1.2吨以上。
锌的回收率为90～94％，铅的回收率为93～96％。
中国韶关冶炼厂采取鼓风炉法【1】。
目录第一章鼓风炉炼锌工艺流程 (5)1.1工艺流程概述 (5)1.2工艺流程图 (5)第二章原始资料 (5)2.1精矿 (6)2.2焦炭 (6)2.3石灰石 (6)第三章精矿物相组成计算 (8)3.1铅的形态 (8)3.2锌的形态 (8)3.3镉的形态 (8)3.4铜的形态 (8)3.5砷的形态 (8)3.6铁的形态 (8)3.7钙的形态 (9)3.8镁的形态 (9)第四章溶剂及燃碳量计算 (10)4.2炉渣重量 (10)4.3燃碳量计算 (10)第五章烧结物料 (13)5.1石灰石量 (13)5.2烧结烟尘 (13)5.3浮渣 (13)5.4蓝粉 (13)5.5烧结返粉 (13)第六章烧结块物料组成 (14)6.1烧结块物料组成 (14)6.2硫 (14)6.3铅 (15)6.4硅 (15)6.5锌 (15)6.6铁 (16)6.7砷 (16)6.8铜 (16)第七章烧结鼓风量及烟气量计算 (18)7.1点火助燃空气量 (18)7.2脱硫理论鼓风量及烟气 (18)7.3烧结成品烟气 (19)第八章熔炼物料计算 (21)8.2冷凝补充铅 (21)8.3黄渣 (21)8.4金属损失 (21)8.5炉渣 (21)8.6粗锌及粗铅量 (22)8.7焦炭量 (22)第九章熔炼空气量与烟气量计算 (23)9.1碳燃烧需氧气量 (23)9.2氧化物还原放出氧量 (24)9.3水还原放出氧量 (24)9.4249.5理论空气量 (24)9.6理论炉气量组成 (24)第十章熔炼物料平衡表 (26)结论 (27)参考文献 (28)第一章鼓风炉炼锌工艺流程1.1工艺流程概述1.1.1反应原理将热交换和氧化锌还原过程在同一容器内进行，鼓风炉既能处理锌、铅混合硫化矿或锌铅氧化矿，也能处理铅锌烟尘等。
