楼宇对讲智能门铃电路图大全————————————————————————————————作者:————————————————————————————————日期:楼宇对讲的维修1、楼宇对讲系统维修准备工作:修楼宇对讲跟修其它电器可不一样,必须要了解一些必要的知识。
我认为必须要了解的有以下几个方面:A、楼宇对讲的生产企业名称、电话及安装时间、安装公司;B、该楼宇对讲系统的接线图、说明书,如有维修档案,也最好一并找到;这两个前题条件的作用:了解楼宇对讲的生产企业,是在万不得己的情况下,请教于生产企业的技术员;了解安装公司是为了避免同行之间不必要的误会,不形成恶性竞争或出现人为破坏,了解安装时间是以常规损坏去评估出现的问题;了解接线图、说明书及维修档案,自然就是为了更快,更好的完成维修工作了。
2、维护检修工具:螺丝刀、万能表、胶布或热缩管、2米长的10芯护套线一条、可调电源一台;3、楼宇对讲的常规问题表现:不开锁、听不见、无图像、不能通话、不能密码开锁、不能刷卡开锁4、检修故障的顺序:先看电,再看线,最后测试其它功能!5、检修注意事项:所有接拆线操作,必须断电!6、楼宇对讲主机的维修(主机即是门口机,此处简称):一、不开锁:1、除钥匙外的任何开锁方法都不能开锁:先请检测开锁线两端是否接好,再用万能表在电锁端测试,在开锁时,是否有超过300毫安的瞬间电流经过开锁线(有,说明主机及开锁线正常,估计为电锁损坏,请更换电锁测试;如没有,再将万能表在主机开锁端测试,如此时有,则开锁线故障,没有说明主机故障);1.1、整个单元住户不能开锁,但可以密码或刷卡开锁:估计是主干线短路或某一楼层平台损坏造成,先检查各主线的接线端口,如接线正常,则从第一层的楼层平台开始依次向上检测楼层平台(检测楼层平台:先断开上层的主干线,测试当层,如正常则不管,如不正常,请更换楼层平台再试,直到测试正常为止(如新装一样调试),依理类推);二、听不见:任意终端与主机处于工作状态时,主机皆听见:先看主机喇叭线是否接好,喇叭是否长锈损坏,可找一差不多大小的任意喇叭更换测试;三、不能说:任意终端与主机处于工作状态时,主机说话终端都听不见:先看主机咪头线是否接好,咪头是否因其它原因损坏,如有机会,找一52DB的咪头更换测试(一般的分机咪头可与主机通用);四、无视频:任意可视终端与主机处于工作状态时,可视终端皆不能显示主机前图像:先检查主机摄像头至主机控制板的接线是否完好,再详看摄像头控制板是否有浸水的现像(有浸水现像,摄像头很可能已损坏),此时,有条件的,拿监视器来测试,将监视器接到主机的视频线端,正常说明主干视频线故障,不正常说明主机故障,最后将摄像头的视频信号直接接入监视器,正常说明主机控制板故障,不正常说明摄像头故障;7、楼宇对讲室内分机的维修(任何分机问题,先看分机的线是否接好,电源指示灯是否亮,再断开一次分机的线,通电再试):一、不能开锁:(其它功能正常)间隔性不能开锁:首先考虑按键故障(安装三年以上多数为按键故障),分机与主机处于工作状态时,可将开锁按键触碰短路试试开锁,正常说明开锁按键正常;不正常估计为分机控制板或入户线故障,再用检修用的10芯护套线为测试线,直接将这台分机接入主机线端测试,正常估计是入户线或楼层平台故障,不正常当然就是分机控制板故障了;最后依然用这条10芯测试线接入楼层平台测试,正常说明入户线故障,不正常换个楼层平台端口再试,换后正常说明这个楼层平台的这个端口损坏,依然不正常,原因就难查了;二、没有图像:1、不亮屏而无图像:请检查分机电源,看供电是否有黑白18V,彩色12-18V;1.1、亮屏,但图像扭曲严重,抖动、不清楚、偏黑、偏模糊:请检查分机电源,看电压与电流是否符合说明书要求;1.2、亮屏无图像:先检查分机的视频线,看是否接好线,是否有视频信号;再更换一台相同型号的分机测试;1.3、被呼叫有图像,按监视时无图像:多数为监视键故障,更换一般即可解决;三、听不见:听不见,其它功能正常:估计为手柄线没有插好或听筒喇叭损坏,先重新插一次手柄线,不行再更换手柄试试,再不行就是分机控制板故障了;说不了同此理,检查咪头!四:分机不报警:即有防区联动报警功能的分机有警情时不向管理中心报警!首先检测报警探头供电是否正常,工作是否正常,供电用万能表测试,工作是否正常采用更换相同型号的报警器测试;再检测报警探头至分机的线路是否顺通,是否接触良好(无线报警探测器的此步省),最后更换相同型号的分机测试;备注:一般的分机报警传输的都是数据信号,部份万能表具有测量数据的功能如有此功能的万能表,也清楚系统的数据线是哪条,可先用万能表测试分机的数据线端,看在报警时有无报警数据传出,无时可按上法测试。
GSTDJ可视对讲系统布线和接线
GST-DJ6000可视对讲系统布线和接线GST-DJ6000可视对讲系统分为智能型可视对讲系统、总线型可视对讲系统、和多线型可视对讲系统。
智能型可视对讲系统和总线型可视对讲系统可连接管理中心,实现小区可视对讲联网。
智能型可视对讲系统采用总线通讯,分机内置微处理器,可进行分机编码,具有联网、安防、图像存储,适合各种场所需求。
总线型可视对讲系统主干采用总线方式,采用智能型室外主机,通过专用层间分配器进行编码,配接多线型室内分机,适合于功能要求简单的高层建筑。
多线制可视对讲系统适合于多层建筑。
(一) GST-DJ6000可视对讲系统布线配线要求系统布线图中所标的布线线型和线径为参考线型和线径,可以根据线路的的最长距离距离等因素进行调整,以下为智能型系统一般要求下的布线。
总线系统和多线系统和智能型系统的线径要求是类似的。
智能型系统配线要求表布线类型最远线长 可视类型 线型 非可视 4RVV0.3<30米 可视 4RVV0.3+ SYV75-3非可视 4RVV0.330-50米 可视 4RVV0.5+SYV75-3 非可视 4RVV0.5 单元内分户线>50米可视 4RVV1.0+SYV75-5非可视 4RVV0.5≤30米 可视 4RVV1.0+SYV75-3非可视 4RVV1.0单元主干线>30米可视 4RVV1.0+SYV75-5非可视 RVS1.0+2RVV1.0≤600米 RVS1.0+2RVV1.0+SYV75-5 外网主干线600-1000米可视2RVS1.0+SYV75-7(二)GST-DJ6000系统布线1.GST-DJ6000智能型可视对讲端子接线图当一个单元存在多个单元门时,可以设置多个室外机,多个室外机通过多室外机切换器,连接层间分配器或联网器分别接入非联网合联网系统。
每个多室外机切换器最多可以连接四个室外机,可以采用级联方式增加连接室外机的数量。
室外机门锁主干端子单元接线端子去分机2端子VGAZDVGAZD可视室内机VGAZD门前铃MVGMAM12MVGMAM12层间分配器室外机门锁GST-DJ6382层间分配器主干端子主干端子单元接线端子D V G S R C GST-DJ6282/86可视室内机G S RCGST-DJ6382层间分配器室内机3.GST-DJ6000独立式别墅多分机端子接线图室内分机1室内分机2门前铃门前铃端子门前铃端子门锁M V G M A M 12电源GST-DJ6000多线对讲系统适于低层非联网对讲系统,系统由GST-DJ6181欧式或GST-DJ6185板式室外机与GST-DJ6181对讲分机构成,系统18V 供电使用GST-DY-18V2A 电源。
楼宇可视对讲系统接线
楼宇可视对讲系统接线
楼宇可视对讲系统自出现以来就得到了极大的发展,现在的技术越来越成熟,功能也越来越强大,现在我们就来了解一下楼宇可视对讲系统接线。
对于一些功能比较多的可视对讲门铃来讲都具有开锁功能,很多客户想连接电控锁使用,但是不会接线,所以感到比较苦恼,对于可视对讲门铃的接线,需要找购买一个电控锁,然后需要给电控锁供12V的电源。
无线门铃门口机后面有六个接线点,从左到右有六个点。
1号是电源的正极,2号是电源的负极。
通过五号和四号连接是断电开锁方式,五号和六号连接是通电开锁方式。
五号是公共端接口,按照这种方法进行串连起来就行了,然后就可以用无线门铃的室内机开锁了。
彩色可视对讲门铃怎么用:
一、客户端使用方法:
1、先按面板左下角的“ON”打开门禁的电源
2、按“0***”(***为房号,比如0101就是101室)
3、按“#”键,开始响玲。
二、业主端使用方法:
1、听到玲响拿起话机。
2、先按话机边上“最上面的键”确认底下的人是否认识,然后按“中间的键”对话,最后按“最下面的键”开门(话机边上有三个按键,最上面的是视频,中间的是对讲,最下面的是开门)
更多智能家居小知识的精彩内容,尽在!。
svi对讲接线图newpic
屏蔽网线
屏蔽网线
屏蔽网线
VI-403U 音视信隔离器
3' &K &K 3* 1 '
2' &K &K 2* 1 '
1' &K &K * 1'
' &K &K * 1'
- +
AC220V SYV75-5
电源供应器
红+ 黑-
屏蔽网线 RVVP4*0.5
SYV75-5
至管理室
VP VPGND 1VP 1VPGND 2VP 2VPGND 3VP 3VPGND V VGND 1V 1VGND 2V 2VGND 3V 3VGND
6GND 6CH1 6CH2
6D 6V 6VGND
7GND 7CH1 7CH2
7D 7V 7VGND
6Da D 接5台副管理平台
a 主干线
VI-5002U 音视频交换主机
'a ' 围墙机
接地
10GND 10CH1 10CH2
10D
10V 10VGND
管理平台端口
VGND
VP
D
Ch2
Ch1
屏蔽网线
RVVP4*0.5
2(SYV75-5)
至室外箱VI-403U
四 芯 或 四 芯 以 上 请 用 屏 蔽 线 , 屏 蔽 网 线 接 到 对 应 设 备 的 接 地 端 上 ; 屏蔽网线与信号线短路会引发当机、误报及乱码等故障现象; 进 户 线 屏 蔽 网 线 室 内 机 端 不 用 接 ; 正 确 的 接 地 可 防 静 电 及 减 少 因 打 雷 而 引 起 的 损 坏 ;
对 讲 系 统 接 线 图

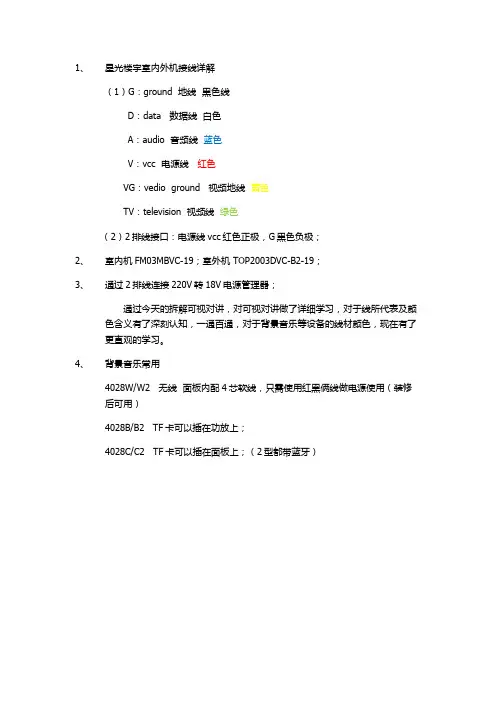

星光楼宇主机接线解析
1、星光楼宇室内外机接线详解
(1)G:ground 地线黑色线
D:data 数据线白色
A:audio 音频线蓝色
V:vcc 电源线红色
VG:vedio ground 视频地线黄色
TV:television 视频线绿色
(2)2排线接口:电源线vcc红色正极,G黑色负极;
2、室内机FM03MBVC-19;室外机 TOP2003DVC-B2-19;
3、通过2排线连接220V转18V电源管理器;
通过今天的拆解可视对讲,对可视对讲做了详细学习,对于线所代表及颜色含义有了深刻认知,一通百通,对于背景音乐等设备的线材颜色,现在有了更直观的学习。
4、背景音乐常用
4028W/W2 无线面板内配4芯软线,只需使用红黑俩线做电源使用(装修
后可用)
4028B/B2 TF卡可以插在功放上;
4028C/C2 TF卡可以插在面板上;(2型都带蓝牙)。
楼宇对讲接线图纸及说明
A VC-28联网楼宇可视对讲系统接线图纸(版本号:V6.1.051025)广东先导视讯科技有限公司目录一、系统示意图及说明 (1)二、工程接线注意事项 (2)三、联网切换器与层间适配器之间的接线 (2)四、层间适配器与下一个层间适配器之间的接线 (4)五、层间适配器、小门口机、室内分机之间的接线 (6)六、联网切换器与智能视频切换器之间的接线 (7)七、智能视频切换器与管理中心机之间的接线 (9)八、智能视频切换器与小区门口机之间的接线 (11)九、增加的系统电源与层间适配器之间的接线 (13)十、增加的系统电源与小区门口机之间的接线 (14)十一、A VC-2836信号转换器、A VC-2837光缆控制器 (15)1可视分机可视分机可视分机可视分机可视分机可视分机可视分机可视分机电源RVV3*1.0RVV2*0.5RVV5*0.5RVV8*0.3RVV5*0.5可视分机SYV75-5门口机电锁SYV75-5联网RVV8*0.3可视分机RVV8*0.3RVV5*0.5RVV8*0.3可视分机可视分机可视分机可视分机可视分机RVV2*1.0层间RVV8*0.3SYV75-5层间RVV8*0.3RVV8*0.3可视分机RVV8*0.3 视频切换器RVV5*0.5门口机RVV5*0.5RVVP4*0.5SYV75-5可视分机RVV2*1.0RVV8*0.3RVV2*0.5可视分机RVV3*1.0SYV75-5电锁电源RVV8*0.3联网SYV75-5RVVP4*0.5SYV75-5RVV5*0.5可视分机可视分机可视分机可视分机RVV8*0.3可视分机可视分机RVV8*0.3RVV2*1.0可视分机RVV8*0.3可视分机可视分机可视分机可视分机可视分机可视分机RVV8*0.3层间RVV8*0.3SYV75-5层间可视分机RVV8*0.3RVV2*0.5RVVP4*0.5SYV75-5管理中心机AC220V小区门口机RVVP4*0.5SYV75-5电源RVV2*1.0RVV3*1.0电源可视分机可视分机可视分机可视分机可视分机可视分机可视分机可视分机RVV2*0.5RVV5*0.5RVV2*1.0RVV5*0.5RVV8*0.3可视分机SYV75-5门口机电锁SYV75-5联网RVV8*0.3可视分机RVV5*0.5RVV2*1.0RVV8*0.3RVV8*0.3可视分机可视分机可视分机可视分机可视分机层间RVV8*0.3SYV75-5层间RVV8*0.3RVV8*0.3可视分机RVV8*0.3RVV2*1.0RVV5*0.5RVV5*0.5门口机RVVP4*0.5SYV75-5可视分机RVV8*0.3RVV2*0.5RVV3*1.0可视分机SYV75-5电锁电源RVV8*0.3联网SYV75-5RVVP4*0.5SYV75-5RVV2*1.0RVV5*0.5可视分机可视分机可视分机可视分机RVV8*0.3可视分机可视分机RVV8*0.3可视分机RVV8*0.3可视分机可视分机可视分机可视分机可视分机可视分机RVV8*0.3层间RVV8*0.3SYV75-5层间可视分机RVV8*0.3AVC-28楼宇可视对讲系统工程接线指导书_______________________________________________________________________________________________________ 广州市天河区棠下棠安路大盛工业区D栋五楼 TEL:************,85665410,85665435,856655742二、工程接线注意事项(1)布线所用线材均应选用有双层胶皮,达到市电所要求的绝缘强度多股铜芯线并达到规定的线径,所布的线路均应走暗线或线槽(特别注意220V交流电源线一定要用三芯线,并接入总地线,接线要牢固)。
罗文章(韩昌)楼宇可视对讲系统
——楼宇对讲系统
罗文章 2013年4月
目录
1. 楼宇对讲系统简介 2. 韩昌系统的主要部件 3. 韩昌系统结构 4. 韩昌系统调试 5. 韩昌系统施工要求 6. 常见问题及解决方法
1、楼宇对讲系统简介
安装地点:楼宇的出入口 安装配件:身份识别装置(门口机、室内分机),密码锁 操作流程:
法后再施作。 箱门与箱体,箱体与桥架之间采用4mm²多股黄绿线做好等电位连接;防雷接 地由电源接地线引回,接建筑本体。
5.4 系统施工要求
韩昌施工用线配置: 联网线 RVVP8×0.75㎜ 电源线 RVV2×1.0㎜ 分户线 RVVP8×0. 5㎜ + RG59 75-3(视频线)+RVV2×0.5㎜ (电源线) 垂直干线 RVVP8×0.75㎜ + RG59 75-5(视频线) 联网线 RVVP8×0.75㎜ 施工要求: 1)线缆放至弱电箱位置再预留箱体周长的1/2左右长度,将主线进线与出线分别 用胶布缠绕在一起,并做好标识,线头需打好结,以防脱落。 2)虽系统设计的有防雷电路,在雷区的项目,应该添加RS485信号防雷器。 3) 同一个项目的接线方式一定要保持一致(1红2黑3黄4绿5蓝6白7棕8灰)。
6.9 常见问题及解决方法
音频部分——通话声小或杂大
系统中因接触点不良或进水等原因造成某一路通 话线路中阻抗增大,检查系统线路接头处; 系统用线线径太细,或线路破损、设备附近有大 磁、电场的干扰,更换正确用线、排除干扰; 设备本身故障,更换法排除。
6.10 常见问题及解决方法
视频部分——无图像
确定隔离器OK, 并对其学习房号
根据调试记录,排 查故障户,OK后 依挂架上拨码,确 认此户调试OK并 挂机。要求:通电、 图像对比度调最低 档、话机牢固、拨 码同挂架上标识。
楼宇可视对讲系统连接图大全
NY楼宇系统方案电源配置原则
1、安保型分机按12台分机共1个电源。 2、非安保分机按24台分机共用1个电源。 3、主机单独1个电源。 4、套装机每个分1个电源(非UPS电源)。 5、套装机如有加装主机选择器,选择器另加1个电源。 6、电源到隔离器(解码器)的线材不宜过长,应控制在3M以内。 7、分机到隔离器(解码器)的线材不宜过长,应控制在25M以内。
电源
电源
电源
电源
套装分机
套装分机
套装分机
套装分机
电源
套装分机
小门口机
WMT楼宇系统别墅附加布线图
电源
电源
电源
电源
套装分机
套装分机
套装分机
套装分机
电源
小主机选 择器
小门口机
小门口机
小门口机
NY楼宇系统方案配置原则
1、手牵手的主机数量不宜过多,尽量控制在10台左右。 2、所有布线要简洁,不能四处绕。 3、当主机较多时,可以考虑用集线器做多路分支来解决。 4、中继器的使用可以按照集线器的数量做相同的配备。
作业
A3
A2
A1
B3
B2
B1
C3
C2
C1
围墙机
E3
E2
围墙机
E1
A-D区为别墅区
E-G区为小高层区
红线标注位置 不能布线
蓝线标注位置 为线管
D3
D2
D1
中心
F3
F2
F1
G3
G2
G1
隔离器
室内分机 电源
二次确认机
二次确认机
室内分机
隔离器
楼宇可视对讲系统连接图大全
楼宇可视对讲系统连接图大全
大型小区连网方法
围墙机
主机 主机 主机 围墙机 围墙机
主机 主机
中继器 集线器
主机端 口
管理中心
楼宇可视对讲系统连接图大全
主机
主机
主机
主机
主机 中继器
集线器
管理中心 端口
主机 主机 主机
WMT楼宇系统单元布线附加图
电源
室内分机
隔离器
室内分机
防区接口
室内分机
隔离器
视频放 大器
电源
电源
电源
电源
套装分机
套装分机
套装分机
套装分机
电源
小主机选 择器
小门口机
小门口机
小门口机
楼宇可视对讲系统连接图大全
NY楼宇系统方案配置原则
1、手牵手的主机数量不宜过多,尽量控制在10台左右。 2、所有布线要简洁,不能四处绕。 3、当主机较多时,可以考虑用集线器做多路分支来解决。 4、中继器的使用可以按照集线器的数量做相同的配备。
WMT楼宇系统别墅附加布线图
电源
二次确认机
二次确认机
二次确认机
小主机选 择器
电源
防区接口室ຫໍສະໝຸດ 分机接集线器/上一主机/联网器
联网器
下一联网器/主机
楼宇可视对讲系统连接图大全
WMT楼宇系统别墅附加布线图
电源
电源
电源
电源
套装分机
套装分机
套装分机
套装分机
电源
套装分机
小门口机
楼宇可视对讲系统连接图大全
WMT楼宇系统别墅附加布线图
防区接口
室内分机
二次确认机
接集线器/上一主机/联网器
楼宇可视对讲系统视频传输布线(整理)
