中考物理电与磁真题汇编(含答案)含解析一、电与磁选择题1．如图所示，是某保密室的防盗报警电路，当有人闯入保密室时会使开关S闭合．下列说法正确的是（）A. 电磁继电器与发电机工作原理相同B. 电磁继电器与电动机工作原理相同C. 电磁铁工作时，上端为S极D. 当有人闯入保密室时，b灯亮【答案】D【解析】【解答】解：AB、电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动工作的，故AB错误；C、根据安培定则可知，电磁铁工作时，上端为N极，故C错误；D、当有人闯入保密室时会使开关S闭合，电磁铁有磁性，吸引衔铁，电灯b所在电路接通，b灯亮，故D正确．故选D．【分析】（1）电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动；（2）根据安培定则判断电磁铁的NS 极；（3）电磁继电器的工作原理，当控制电路接通时，电磁铁有磁性，衔铁被吸下；当控制电路断开时，电磁铁无磁性，衔铁在弹簧的作用下被拉起，结合实际情况进行分析．2．从物理学角度解释诗句，下列说法与物理知识相符的是（）A. “潭清疑水浅”实际上是一种光的反射现象B. “看山恰似走来迎”中描述的“山”在“走”，是以山为参照物C. “花气袭人知骤暧”说明温度越高分子的无规则运动越剧烈D. “臣心一片磁针石，不指南方不肯休”，诗中磁针指向南方的一端是磁针的N极【答案】C【解析】【解答】解：A、“潭清疑水浅”是由于光的折射产生的一种现象，A不符合题意；B、以诗人乘坐的船为参照物，山与船之间的位置发生了变化，山是运动的，所以会感觉到“看山恰似走来迎”，B不符合题意；C、“花气袭人知骤暖”说明温度越高分子无规则运动越剧烈，C符合题意；D、地球本身是一个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理北极附近，小磁针在地磁场的作用下，始终指向南北方向，其中，指南的一端磁针的南（S）极，D不符合题意。
初三物理电与磁试题答案及解析
初三物理电与磁试题答案及解析1.奥斯特发现了电流的磁效应，首次揭开了电与磁的联系；法拉第发现了电磁感应现象进一步揭示了电与磁的联系，开辟了人类的电气化时代。
下列有关电磁现象的说法正确的是（）A．导体在磁场中运动一定产生感应电流B．电磁波在真空中无法传播C．通电导体受到磁场的作用力与磁场方向无关D．通电导体周围一定存在磁场【答案】D【解析】A、闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流；故A错误；B、电磁波的传播不需要介质，可以在真空中传播，故B错误；C、通电导体在磁场中的受力方向跟电流方向和磁场方向有关；故C错误；D、奥斯特实验证明了：通电导体周围一定存在磁场，故D正确；故选D。
【考点】奥斯特实验，电磁感应现象，电磁波的传播，通电导体在磁场中的受力2.如图所示，是一种监控洪水水位的自动报警器原理图，当水位没有达到金属块A时，灯亮；当水位达到金属块A时，________灯亮。
【答案】绿红【解析】首先应弄清图中所示的自动报警器工作原理：当水位到达A时，由于一般水具有导电性，那么电磁铁所在电路被接通，吸引衔铁向下，从而接通红灯所在电路，此时红灯亮，而绿灯不亮．当水位没有达到A时，电磁铁没有磁性，只有绿灯亮；当水位到达A时电路接通，电磁继电器有磁性，且根据右手定则知上端为S极，衔铁就会在电磁力吸引的作用下与红灯接通，红灯亮；该报警器的红、绿灯不会同时亮．【考点】电磁铁的应用3.下图是有关电与磁实验的装置图，其中能说明发电机工作原理的是【答案】A【解析】判断发电机和电动机的原理图的依据是看外电路中有无电源，如果外电路中有电源，是电动机，没有电源，是发电机，所以A是发电机，D是电动机；B是奥斯特实验，揭示了电流的磁效应；C是电磁铁的原理。
【考点】电与磁4.关于电磁现象，下列说法中正确的是A．奥斯特实验说明电流周围存在磁场B．电动机能够把电能转化为机械能C．改变电磁铁线圈的匝数，电磁铁的磁性强弱就会改变D．导体在磁场中做切割磁感线运动时，导体中就会产生感应电流【答案】AB【解析】奥斯特实验揭示了电流的磁效应，说明电流周围存在磁场，A对；电动机是把电能转化成机械能的，B对；电磁铁磁性的强弱不仅和匝数有关，还和电流有关，所以改变匝数，不一定能改变电磁铁磁性强弱，C错；闭合回路的一部分导体在磁场中做切割磁感线运动时，导体中才会产生感应电流，D错。
【物理】中考物理电与磁100及答案1
【物理】中考物理电与磁100及答案1一、电与磁选择题1．下列由学校生活联想到的物理知识中，错误的是（）A. 做操时排直队伍，利用了光沿直线传播原理B. 电风扇转动，利用了电磁感应原理C. 用力踢球，脚感到痛，是因为物体间力的作用是相互的D. 湿衣服放在通风处干得快，是通过加快表面上的空气流速来加快蒸发的【答案】B【解析】【解答】解：A、做操时排直队伍，利用了光沿直线传播原理，故A正确，不合题意；B、电风扇转动，利用了通电导线在磁场中受力转动的原理，故B错误，符合题意；C、用力踢球，脚感到痛，是因为物体间力的作用是相互的，故C正确，不合题意；D、湿衣服放在通风处干得快，是通过加快液面上的空气流速来加快蒸发的，故D正确，不合题意．故选B．【分析】（1）光在均匀介质中直线传播；（2）电动机是利用了通电导线在磁场中受力转动的原理；（3）物体间力的作用是相互的；（4）影响蒸发的因素有温度、液体表面积、液体表面上方的空气流动．2．奥斯特发现了电流的磁效应，首次揭开了电与磁的联系；法拉第发现了电磁感应现象进一步揭示了电与磁的联系，开辟了人类的电气化时代．下列有关电磁现象的说法正确的是（）A. 通电导体周围一定存在磁场B. 导体在磁场中运动一定产生感应电流C. 电磁波在真空中无法传播D. 通电导体受到磁场的作用力与磁场方向无关【答案】A【解析】【分析】（1）奥斯特实验证明了通电导体周围存在磁场，其磁场方向和电流方向有关；（2）产生感应电流的条件：闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流；（3）电磁波的传播不需要介质，可以在真空中传播；（4）通电导体在磁场中的受力方向跟电流方向和磁场方向有关．【解答】A、奥斯特实验证明了：通电导体周围一定存在磁场，故A正确；B、闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流．故B 错误；C、电磁波的传播不需要介质，可以在真空中传播，故C错误；D、通电导体在磁场中的受力方向跟电流方向和磁场方向有关．故D错误．故选A．【点评】此题考查的知识点比较多，有奥斯特实验、电磁感应现象、电磁波的传播和通电导体在磁场中的受力等问题，难度不大，是中考的常见题型．3．如图所示，一螺线管的右端放着一颗可自由转动的小磁针，闭合开关S前小磁针处于静止，闭合开关S后，小磁针的N极将（）A. 向左偏转B. 向右偏转C. 仍然静止D. 无法判断【答案】 A【解析】【解答】解：从图可知，电流从螺线管的右端流入，左端流出，根据安培定则可知，螺线管左端是N 极，右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针N极向左转动．故选A．【分析】首先由安培定则可以判断出螺线管的磁极，则由磁极间的相互作用可得出小磁针静止时的N、S极的指向．4．如图所示，闭合开关S，弹簧测力计的示数增大．下列分析正确的是A. c端是S极，a是电源的正极B. c端是N极，a是电源的负极C. 若滑动变阻器的滑片向右滑动，弹簧测力计示数增大D. 若将电源正负极接线的位置对调，弹簧测力计示数增大【答案】B【解析】【解答】解：A、闭合开关S，弹簧测力计的示数增大，由于此题下端为S极，并且弹簧测力计的示数变大，因为异名磁极相互吸引，同名磁极相互排斥，所以电磁铁的上端为N极．故A错误；B、由上述可知因为电磁铁的上端为N极，下端为S极，由安培定则可知，电流从电磁铁的上端流入，故电源b端为正极，a端为负极．故B正确；C、若滑动变阻器的滑片向右滑动，滑动变阻器的电阻增大，电路中的电流变小，电磁铁的磁性变小，对上方的磁体的吸引力变小，所以弹簧测力计示数变小，故C错误；D、若将电源正负极接线的位置对调，电磁铁的磁性强弱不变，极性相反，则c端变为S 极，与磁体相互排斥，故弹簧测力计的示数变小．故D错误．故选B【分析】首先要明确电磁铁磁性强弱的影响因素：有无铁芯、电流大小、线圈匝数的多少．①首先由弹簧测力计示数变化确定电磁铁磁性强弱的变化，进而确定电流变化，判断出滑动变阻器的滑片移动，电路中电阻的变化，知道磁体的下端为S极和弹簧测力计的示数增大，根据磁体间的相互作用规律，从而可以判断出电磁铁的磁极极性．②知道电磁铁的磁极极性，可利用安培定则判断出电磁铁中电流的方向，从而可以确定电源的正负极．③根据滑动变阻器滑片的移动引起电流的变化，再判断出电磁铁磁性强弱的变化，可从而以确定弹簧测力计示数的变化．④磁感线方向不影响电磁铁磁性强弱的变化，但是电磁铁的极性相反，利用磁极之间作用规律，从而确定弹簧测力计示数的变化5．下列作图中，错误的是（）A. 凹透镜对光的作用B. 平面镜成像 C. 动力F1的力臂 D. 通电螺线管的磁场【答案】 C【解析】【解答】解：A、平行于主光轴的入射光线经凹透镜后，折射光线的反向延长线经过焦点，故A正确；B、此图描述了平面镜成像的规律，物像对称，故B正确；C、力臂应该是支点到力作用线的垂线段，如图，故C错误；D、通电螺线管的外部磁场，磁感线从N极到S极，D正确．故选C．【分析】A、平行于主光轴的入射光线经凹透镜后，折射光线的反向延长线经过焦点．B、根据平面镜成像的特点（物像对称）判断．C、根据力臂的画法进行分析，力臂是支点到力作用线的垂线段．D、根据右手螺旋定则先判断出螺线管的N、S极．6．如图所示，下列描述正确的是（）A. 甲图：利用灵敏电流计可以准确测量电流值B. 乙图：同名磁极相互吸引C. 丙图：比较两次实验得出压力的作用效果与受力面积的关系D. 丁图：用吸管像两乒乓球中间吹气，乒乓球靠拢【答案】D【解析】【解答】解：A、甲图灵敏电流计没有刻度值，利用灵敏电流计可以大致反映电流的大小，故A错误；B、图中是两个N极相互靠近，利用同名磁极相互排斥，故B错误；C、丙图压力和受力面积都不同，不能比较两次实验得出压力的作用效果与受力面积的关系，故C错误；D、用吸管像两乒乓球中间吹气，中间空气流速大，压强小，两边流速小，压强大，压着乒乓球向中间靠拢，故D正确．故选D．【分析】（1）利用灵敏电流计可以大致反映感应电流的大小；（2）同名磁极相互排斥；（3）压力的作用效果与压力大小和受力面积有关；（4）流速越大的地方，压强越小．7．在下面四幅图中，图文相符的是（）A. 电动机利用图示原理制成的B. 电铃是电流的磁效应工作的C. 发电机是利用图示原理制成的D. 扬声器是把声信号转换成电信号【答案】 B【解析】【解答】A. 图中导体切割磁感线运动时，产生电流，是电磁感应现象，发电机利用图示原理制成的，A不符合题意；B. 图中的电铃主要工作部分是电磁铁，利用电流的磁效应工作，B符合题意；C. 图演示的是磁场对电流的作用力，电动机是利用图示原理制成的，C不符合题意；D. 如图的扬声器工作时，将电信号转换成声音，D不符合题意；故答案为：B。
2019年初中物理中考复习23：电和磁(含答案及详细解析)
2019年初中物理中考复习23：电和磁一、单选题（共16题；共32分）1. ( 2分) 下列说法正确的是( )A. 奥斯特实验说明磁能生电B. 发电机工作时将电能转化为机械能C. 电磁继电器是由电磁铁控制的开关D. 电动机是利用电磁感应原理制成的2. ( 2分) 小鸣同学手拿一段钢锯条，将钢锯条的一端靠近小磁针的N极，他发现小磁针向钢锯条靠近，根据观察到的现象，他做出了以下几种判断，你认为正确的是（）A. 钢锯条原来一定有磁性，且靠近小磁针的一端是N极B. 钢锯条原来一定有磁性，且靠近小磁针的一端是S极C. 钢锯条原来不一定有磁性D. 钢锯条原来一定没有磁性3. ( 2分) 如图所示为蹄形磁体周围的磁感线分布图，在a、b、c、d四点中，磁场最强的是（）A. a点B. b点C. c点D. d点4. ( 2分) 如图是机场的安检人员用手持金属探测器检查乘客的情景，当探测线圈靠近金属物体时，探测器就会发出“嘟、嘟”的警报声，这是利用（）A. 磁场对电流的作用力B. 磁场对小磁针的作用力C. 电磁感应现象D. 摩擦起电的现象5. ( 2分) 某机器的能量流向如图所示，据此推测该机器可能是（）A. 热机B. 电动机C. 发电机D. 电热水器6. ( 2分) 操场上挂着的扬声器是一种把电信号转化成声信号的装置，其结构如图所示，当线圈中通过电流时，它就会在永久磁体的作用下运动，由于通过线圈的电流是不断变化的，线圈就会振动，带动锥形纸盆也振动发出声音。
你认为与扬声器工作原理相同的是（）A. 电磁起重机B. 电动机C. 电铃D. 小灯泡7. ( 2分) 如图所示的自动控制电路中，当开关s闭合时，工作电路的情况是（）A. 灯亮，电动机不转动，电铃响B. 灯亮，电动机转动，电铃响C. 灯不亮，电动机不转动，电铃响D. 灯不亮，电动机转动，电铃响8. ( 2分) 以下哪种物理现象的发现和利用，实现了电能大规模生产，使人们从蒸汽时代进入电气时代（）A. 电磁感应现象B. 电流通过导体发热C. 电流的磁效应D. 通电线圈在磁场中会转动9. ( 2分) 下列装置中是电动机工作原理的是（）A. B. C. D.10. ( 2分) 如图，有两根大头针被磁铁一端吸引，悬在磁铁下方，如下图所示的四幅图中能正确反映实际情况的是（）A. B. C. D.11. ( 2分) 如图所示，列车工作需用大功率电动机提供动力、列车到站前停止供电，电动机线圈随车轮转动，转变为发电机发电，此过程中车速从200km/h减到90km/h，在90km/h以下进行机械刹车，下列说法正确的是（）A. 减速发电过程中是应用通电导体在磁场中受力的原理B. 机械刹车过程是机械能转化为内能C. 进站前停止供电，列车仍能继续前行是由于受到惯性力的作用D. 加速行驶过程是由电动机应用了电磁感应原理12. ( 2分) 如图所示，用棉线将铜棒ab悬挂于磁铁N、S极之间．闭合开关，当ab做切割磁感线运动时，观察到电流表的指针发生偏转．利用这一现象所揭示的原理，可制成的设备是（）A. 电动机B. 发电机C. 电磁继电器D. 电饭煲13. ( 2分) 如图所示，在磁场中悬挂一根导体ab，闭合开关，不能使电路里产生电流的做法是（）A. 导体ab不动，磁体向右运动B. 磁体不动，导体ab向右运动C. 磁体不动，导体ab竖直向上运动D. 磁体不动，导体ab斜向上运动14. ( 2分) 在图中，涂有深颜色的一端表示小磁针的N极，将它们放在磁体周围，小磁针静止不动时，小磁针N极指向正确的是（）A. B. C. D.15. ( 2分) 开关S闭合后，小磁针静止时的指向如图所示，由此可知（）A. a端是通电螺线管的N极，c端是电源正极B. a端是通电螺线管的N极，c端是电源负极C. b端是通电螺线管的N极，d端是电源正极D. b端是通电螺线管的N极，d端是电源负极16. ( 2分) 在昼夜明灯的地下停车场．驾驶员根据车位入口上方的红绿灯入停。
(物理)初三物理电与磁常见题型及答题技巧及练习题(含答案)含解析
（物理）初三物理电与磁常见题型及答题技巧及练习题(含答案)含解析一、电与磁选择题1．下列有关电和磁的说法正确的是（）A. 奥斯持发现了电流的磁效应B. 磁体周围的磁场既看不见也摸不着，所以是不存在的C. 电动机是根据电磁感应原理制成的D. 电磁铁磁性的强弱只与线圈中电流的大小有关【答案】A【解析】【解答】解：A、奥斯特发现了电流的磁效应，故A正确；B、磁体周围的磁场虽然看不见也摸不着，但的确存在，故B错误；C、电磁感应现象是发电机的制作原理，而电动机的制作原理是通电线圈在磁场中受力转动，故C错误；D、电磁铁的磁性强弱与电流的强弱和线圈的匝数有关，故D错误．故选A．【分析】（1）奥斯特发现了电流的磁效应；（2）磁场看不见、摸不着但的确存在；（3）电动机工作原理是通电线圈在磁场中受力转动；（4）电磁铁的磁性强弱与电流的强弱和线圈的匝数有关．2．如图所示的四个装置，关于它们的说法正确的是（）A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，A不符合题意；B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，B不符合题意；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，C符合题意；D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，D不符合题意；故答案为：C。
【分析】探究通电导体在磁场中受力的作用的装置中，有电源，磁体、导线等，当导线中电流相等时，可以探究电磁铁的磁性和线圈匝数的关系.3．如图所示的几个实验装置中，与动圈式话筒工作原理相同的是（）A. B. C. D.【答案】D【解析】【解答】动圈式话筒是利用电磁感应工作的。

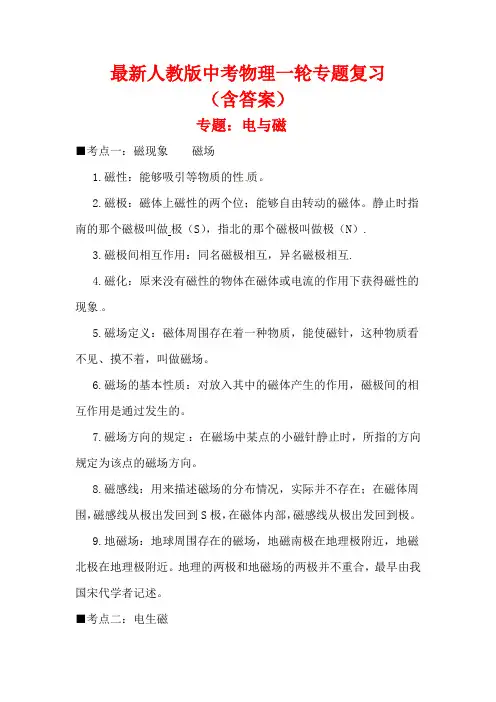

【最新】人教通用版中考物理一轮专题复习《电与磁》(含答案)
最新人教版中考物理一轮专题复习（含答案）专题：电与磁■考点一：磁现象磁场1.磁性：能够吸引等物质的性质。
2.磁极：磁体上磁性的两个位；能够自由转动的磁体。
静止时指南的那个磁极叫做极（S），指北的那个磁极叫做极（N）.3.磁极间相互作用：同名磁极相互，异名磁极相互.4.磁化：原来没有磁性的物体在磁体或电流的作用下获得磁性的现象。
5.磁场定义：磁体周围存在着一种物质，能使磁针，这种物质看不见、摸不着，叫做磁场。
6.磁场的基本性质：对放入其中的磁体产生的作用，磁极间的相互作用是通过发生的。
7.磁场方向的规定：在磁场中某点的小磁针静止时，所指的方向规定为该点的磁场方向。
8.磁感线：用来描述磁场的分布情况，实际并不存在；在磁体周围，磁感线从极出发回到S极，在磁体内部，磁感线从极出发回到极。
9.地磁场：地球周围存在的磁场，地磁南极在地理极附近，地磁北极在地理极附近。
地理的两极和地磁场的两极并不重合，最早由我国宋代学者记述。
■考点二：电生磁10.电流的磁效应：通电导线周围存在与有关的磁场。
丹麦物理学家最早发现了电与磁的联系。
11.通电螺线管的磁场：通电螺线管周围的磁场跟的磁场相似，它的两端相当于条形磁体的两个磁极。
12.安培定则：用握螺线管，让四指指向螺线管中的方向，则大拇指所指的那端就是螺线管的极。
■考点三：电磁铁电磁继电器13.电磁铁及其应用（1）结构：内部插有铁芯的通电螺线管，磁性有无可以通过的通断来控制。
（2）电磁铁磁性强弱的影响因素：匝数一定时，通过的越大，磁性越强；电流一定时，越多，磁性越强。
探究方法为法和法（电磁铁的强弱可通过吸引铁钉的多少来判断）。
（3）极性：磁极方向可以由方向和线圈绕向来控制。
14.电磁继电器：利用低电压、弱电流控制、工作电路，实质是利用电磁铁来控制工作电路的一种。
■考点四：电动机15.磁场对通电导线的作用：通电导线在磁场中要受到的作用，力的方向与方向有关。
■考点五：磁生电16.电磁感应现象：电路的导体在磁场中做运动时，导体中产生的现象叫做电磁感应现象，产生的电流叫做感应电流。
中考物理电与磁测试题(含答案)
中考物理电与磁测试题（含答案）一、选择题1．如图中的a表示垂直于纸面的一根导线，它是闭合回路的一部分．它在下图所示各磁场中水平运动时，哪种情况不会产生感应电流（）A. B. C. D.【答案】B【解析】【解答】解：磁极间的磁感线是从N极指向S极，由图可知，ACD中的导体运动时都会切割磁感线，所以会产生感应电流；只有B没有切割磁感线，所以不会产生感应电流；故选B．【分析】能否产生感应电流，就要看图示的情景能否满足①闭合电路；②导体切割磁感线运动这两个条件．2．如图所示四个实验中，能说明电动机工作原理的是（）A.B.C.D.【答案】 D【解析】【解答】解：电动机的工作原理是：通电导体在磁场中受到力的作用；A、该装置是奥斯特实验，表明通电导线周围有磁场，A不符合题意；B、该装置没有电源，是发电机原理图，其原理是电磁感应现象，B不符合题意；C、该装置是研究电磁铁磁性强弱的实验装置，是电流的磁效应，C不符合题意；D、该装置有电源，是电动机原理图，表明通电的导体在磁场中受力的作用，D符合题意。
故答案为：D。
【分析】磁场对电流的作用：通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.3．首先发现电流磁效应的科学家是（）A. 麦克斯韦B. 赫兹C. 奥斯特D. 法拉第【答案】 C【解析】【分析】导体中有电流通过时，在导体周围就会产生磁场，磁场方向与电流方向有关．【解答】1820年，奥斯特意外地发现载流导线的电流会作用于磁针，使磁针改变方向，也就是通电导体周围产生磁场．故选C．【点评】多了解物理学史对培养我们学习物理的兴趣是有帮助的，所以考试中也时有涉及，在学习中应注意．4．关于磁场和磁感线，以下说法错误的是（）A. 磁体周围存在着磁感线B. 磁体之间的相互作用是通过磁场产生的C. 磁体外部的磁感线都是从磁体的N极出发，回到S极的D. 磁场中，小磁针静止时北极所指的方向为该点磁场的方向【答案】 A【解析】【解答】解：A、磁感线是为了描述磁场而引入的一种假想的线，磁感线不是真实存在的，A错误，符合题意；B、磁极间的相互作用是通过磁场发生的，B不符合题意；C、磁体外部的磁感线是从它的北极出来，回到它的南极，C不符合题意；D、磁场中的小磁针静止时，北极所指的方向跟该点的磁场方向一致，为该点的磁场方向，D不符合题意；故答案为：A。
中考物理《电与磁——实验探究》专项练习题及答案
中考物理《电与磁——实验探究》专项练习题及答案一．实验探究题（共15小题）1．如图所示是“探究影响通电螺线管磁性强弱的因素”的实验装置。
（1）正确连接好电路，闭合开关，调节滑片位置，电流表的指针如图所示，则电流表的示数为A，此时通电螺线管的下端是（选填“N”或“S”）极。
（2）下列操作不能改变通电螺线管磁性强弱的是（选填字母）。
A.抽去铁芯B.电源两极对调C.减少线圈的匝数2．在“探究通电螺线管外部磁场的分布”的实验中：（1）开关闭合后，小磁针的指向如图所示，说明通电螺线管外部的磁场与磁体的磁场相似；图中螺线管的端是N极，电源的端是正极。
（2）将电源正、负极对调，小磁针的指向改变了，说明通电螺线管的磁场方向与方向有关。
（3）为了增强通电螺线管的磁场，可采取的有效措施是。
（答一条即可）3．“研究电磁感应现象”的实验装置如图。
（1）实验中通过观察来判断电路中是否有感应电流。
（2）使导体AB在蹄形磁体中上下竖直运动，灵敏电流计指针偏转；使导体AB斜向上或斜向下运动，灵敏电流计指针偏转。
（3）分析可得电路中产生感应电流的一个条件：导体AB在磁场中做运动。
（4）实验中能转化为了电能。
（5）若将此装置中灵敏电流计换成，可进一步探究电动机的工作原理。
4．小宇同学参加了学校'研究性学习小组”，探究了“磁体的磁性强弱是否与温度有关”的课题。
实验步骤如下：将一条形磁铁的一端固定在铁架台上，另一端吸有一些小铁钉，用酒精灯给磁铁加热，如图甲所示。
经过一段时间后，当磁铁被烧红时，发现铁钉纷纷落下。
（1）小宇的实验可以得出结论：温度越高，磁体的磁性越。
（2）根据这一结论，他设计了如图乙所示的温度报警器，工作原理为：当温度逐渐升高时，磁铁的减弱直至消失，无法（填“排斥”或“吸引”）弹簧开关，弹簧恢复原状，电路接通，电铃报警。
（3）为了设定具体的报警温度，他进一步设计了如图丙所示的温度报警器，当达到报警温度时，电磁铁（选填“有”或“无”）磁性，工作电路接通，电铃响。
2022年中考物理真题选及答案--电与磁
2022年中考物理真题选及答案--电与磁1.(2022金华)司南是我国早期的指南针。
小科将条形磁体置于塑料勺内，在勺下垫泡沫，一起置于装水的纸盘中，漂浮在水面上，能自由转动，从而得到一个仿制“司南”（如图所示）。
下列说法正确的是（）A. “司南”静止时勺柄指南，标为N极B. “司南”能指南北是受地磁场的作用C. “司南”的纸盘换成铁盘后也能正常使用D. “司南”勺柄的指向与勺内磁体的磁极方向无关【答案】B2.（2022哈尔滨）如图所示，闭合开关后，下列说法不正确的是（）A. 电铃利用电流热效应工作B. 电源用来提供电能C. 导线用来连接电路元件D. 开关用来控制电流通断【答案】A3.（2022牡丹江）下列用磁感线描述的磁场方向不正确．．．的是（）A. B.C. D.【答案】D4.（2022绍兴）如图，小敏用条形磁铁使铁钉竖直静止在空中，细线紧绷且质量不计，下列说法正确的是（）A. 铁钉上端被磁化成N极B. 铁钉受到的磁力与自身重力大小相等C. 桌面对石头的支持力和石头的重力是一对平衡力D. 细线对石头的拉力和石头对细线的拉力是一对相互作用力【答案】D5.（2022永州）在螺线管附近放一小磁针，静止时小磁针位置如图所示。
闭合开关S时，小磁针发生旋转，关于通电螺线管的N极及小磁针旋转方向描述正确的是（）A．通电螺线管的左侧是N极，小磁针顺时针旋转B．通电螺线管的左侧是N极，小磁针逆时针旋转C．通电螺线管的右侧是N极，小磁针顺时针旋转D．通电螺线管的右侧是N极，小磁针逆时针旋转【答案】D。
6.（2022温州）如图是某同学发明的“铁皮自动分开装置”。
将强磁铁靠近一叠铁皮，被磁化后的铁皮会自动分开。
铁皮分开的原因是（）A. 同名磁极相互吸引B. 异名磁极相互吸引C. 同名磁极相互排斥D. 异名磁极相互排斥【答案】C7.（2022丽水）按如图电路进行实验，每次总观察到电磁铁A吸引大头针的数目比电磁铁B多。
此现象说明影响电磁铁磁性强弱的一个因素是（）A. 电流大小B. 线圈匝数C. 电流方向D. 电磁铁极性【答案】B7（2022哈尔滨）下列有关电与磁的说法不正确的是（）A. 甲装置可以研究电磁感应现象B. 乙装置可以研究通电导体周围的磁场C. 丙装置可以研究通电导体在磁场中受力情况D. 丁仪器的工作原理是异种电荷相互吸引【答案】D8.（2022哈尔滨）如图所示，在探究“影响电磁铁磁性强弱因素”的实验中，未闭合开关时，静止在弹簧下端的铁块质量为0.1kg，此时铁块受到弹簧的拉力是 ___________N；闭合开关后，弹簧的长度会 ___________。
初三物理电与磁题20套(带答案)及解析
初三物理电与磁题20套(带答案)及解析一、电与磁选择题1．以下是对电与磁部分四幅图的分析，其中错误的是（）A. 如图装置闭合电路后磁针会偏转，说明电流能产生磁场B. 如图装置说明通电导线在磁场中受到力的作用C. 如图装置所揭示的原理可制造发电机D. 图中动圈式话筒应用了磁场对电流的作用【答案】 D【解析】【解答】A、这是奥斯特实验，说明通电导体周围存在磁场（即电流能产生磁场），A不符合题意。
B、如图装置，开关闭合后导体会在磁场中运动，说明通电导线在磁场中受到力的作用，B 不符合题意。
C、图中无电源，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，电流计的指针发生偏转，根据这个原理可制成发电机，C不符合题意。
D、动圈式话筒是根据电磁感应原理工作的，D错误，符合题意。
故答案为：D。
【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点.一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.2．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．3．如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（）A. 调换磁极B. 取走一节干电池C. 将导体棒a、b端对调D. 向左移动滑动变阻器滑片【答案】A【解析】【解答】解：通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关；A、将磁体的磁极对调，磁场方向与原来相反，则导体棒的受力方向与原来相反，能使导体棒向左运动，故A正确；B、取走一节干电池，减小电源电压，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B错误；C、将导体棒a、b端对调，不能改变导体中的电流方向，不能改变受力方向，故C错误；D、将滑动变阻器的滑片P向左移动，电路的电阻减小，电路中的电流增大，会改变受力大小，但不会改变运动方向，故D错误．故选A．【分析】通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向两个因素有关：一个是磁场方向，另一个是电流方向．如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变．改变电流大小，只能改变受力大小，不能改变受力方向．4．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】 C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。
中考物理初中物理电与磁答题技巧及练习题(含答案)
中考物理初中物理电与磁答题技巧及练习题(含答案)一、电与磁选择题1．以下的四幅图，对应的说法正确的选项是（）A.如图甲，通电导线四周存在着磁场，将小磁针移走，该磁场消逝C.如图丙，此实验装置原理与发电机原理同样D.如图丁，实验研究的是通电导体在磁场中遇到力的作用【答案】 B【分析】【解答】 A.将小磁针移走，磁场也不会消逝， A 不切合题意； B. 如图乙，闭合开关，依据安培定章判断通电螺线管右端端为N 极， B 切合题意； C.图丙中实验装置原理与电动机原理同样，C不切合题意。
D 如图丁，实验研究的电磁感觉现象， D 不切合题意。
故答案为： B.【剖析】依据电流方向利用安培定章判断通电螺线管的南北极的地点.2．以下图， GMR 是一个巨磁电阻，其特征是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，以下四种状况对比较，指示灯最亮的是（）A. S1断开，滑片C. S1闭合，滑片P 在图示地点P 在滑动变阻器最右端B. S1闭合，滑片P 在图示地点D. S1闭合，滑片P 在滑动变阻器最左端【答案】 D【分析】【解答】解：A、 S 断开时，电磁铁无磁性，由题意可知GMR 的电阻最大，由I= 可知，右边电路中电1流最小，由 P=I2R 可知，指示灯的实质功率最小，指示灯最暗，故 A 错误；BCD、闭合 S 时， GMR 所处的地点由无磁场变成有磁场，GMR 的阻值减小；1当滑片P 在滑动变阻器最左端时，左边电路的电阻最小，由I=可知，左边电路中的电流最大，电磁铁磁性最强，则GMR的电阻最小，右边电路中电流最大，由P=I2 R可知，指示灯的实质功率最大，指示灯最亮，故BC错误，D 正确．应选D．【剖析】闭合 S2时，指示灯与 GMR 串连，电压表测 GMR 两头的电压，闭合 S1时，电磁铁有磁性，依据 GMR 与磁性之间的关系判断其阻值的变化，依据欧姆定律可知电路中电流的变化，利用 P=I2R 可知指示灯功率的变化，进一步判断亮暗的变化．3．以下设施，利用电磁继电器工作的是（）A.水位自动报警器B.动圈式话筒C.电磁起重器D.直流电铃【答案】A【分析】【解答】解：A、如图，由容器、左边电源和电磁铁构成的是控制电路，由有灯和右边电源构成的是工作电路，这是一个电磁继电器用控制电路来控制工作电路的。
初三物理电与磁试题答案及解析
初三物理电与磁试题答案及解析1.如图所示的探究实验装置中不能完成探究内容的是（）【答案】B【解析】要探究电磁铁磁性强弱与电流大小的关系，应保持电磁铁的匝数一定，改变电流的大小，B选项中电路的电流不能改变，所以不能完成实验探究，如果把电路中的定值电阻改成滑动变阻器就可以了。
【考点】电与磁2.小明同学在“制作、研究电磁铁”的过程中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法正确的是A．若将两电磁铁上部靠近，会相互吸引B．要使电磁铁磁性增强，应将滑片P向右移动C．线圈B匝数多，所以线圈B中的电流小于线圈A中的电流D．电磁铁能吸引的大头针越多，表明它的磁性越强【答案】D【解析】两个电磁铁中线圈上的电流方向都是向右的，所以上端都是N极，靠近时会相互排斥，A错；要使电磁铁的磁性增强，应增大电路中的电流，滑片向左移动，B错；两个线圈是串联关系，电流相等，C错；电磁铁的磁性是通过它吸引大头针的多少来判断的，吸引的大头针越多，说明磁性越强，这种方法叫转换法，D对。
【考点】电磁铁3.下图是有关电与磁实验的装置图，其中能说明发电机工作原理的是【答案】A【解析】判断发电机和电动机的原理图的依据是看外电路中有无电源，如果外电路中有电源，是电动机，没有电源，是发电机，所以A是发电机，D是电动机；B是奥斯特实验，揭示了电流的磁效应；C是电磁铁的原理。
【考点】电与磁4.下列说法中正确的是A．导体中的电流一定会产生磁场B．地磁场的磁感线是真实存在的C．改变电磁铁中电流的大小可以改变电磁铁的南、北极D．发电机是把机械能转化为电能【答案】AD【解析】电流周围有磁场说明导体中的电流一定会产生磁场，A选项正确；磁感线是为了形象而又方便地描述磁场分布情况而引入的假想曲线，并非真实存在，B选项错误；改变电磁铁中电流的大小可以改变电磁铁磁性的强弱，改变电磁铁中电流方向才能改变电磁铁的南、北极。
C选项错误；发电机是把机械能转化为电能的装置，D选项正确。
初三物理电与磁试题答案及解析
初三物理电与磁试题答案及解析1.如图所示是小华同学用微型电扇研究“电磁转换”的实验：（1）小华将微型电扇的插头接入家庭电路，电扇旋转，此工作过程中，电扇将电能主要转化为能。
（2）小华在微型电扇的插头处接一只发光二极管，用手旋转叶片，发现二极管发光，如图乙所示。
此时微型电扇如同一台（选填“电动机”或“发电机”），其工作原理是。
【答案】机械发电机电磁感应【解析】电动机和发电机的构造是似，都是由定子和转子组成，即线圈和磁体。
当组线圈通电时，磁场会对通电线圈有力的作用，可用于电动机，工作时把电能转化为机械能。
让线圈在磁场中转动时，线圈在磁场中会做切割磁感线运动，在线圈中就会产生应用电流，即电磁感应，可用于发电机，工作时把机械能转化为电能。
【考点】电磁转换2.下列现象，说法正确的是（）A．发电机是利用电磁感应现象制成的B．只要导体在磁场中运动，就会产生感应电流C．奥斯特发现了电磁感应现象D．法拉第发现电流周围存在磁场【答案】 A【解析】发电机是利用电磁感应现象制成的，只有闭合电路的一部分导体在磁场中做切割磁感线运动时才会产生感应电流，奥斯特发现了通电导线周围存在磁场，法拉第发现电磁感应现象。
故选项A正确。
【考点】电与磁3.下列关于电磁现象，下列说法中正确的是A．发电机是根据电磁感应现象制成的B．电磁铁是根据电流的热效应制成的C．电动机能够把电能转化为机械能D．导体在磁场中运动就会产生感应电流【答案】AC【解析】A、发电机是利用电磁感应现象制成的，是磁生电的现象，把机械能转化为电能，正确；B、电磁铁是根据电流的磁效应制成的，不正确；C、电动机是利用磁场对电流的作用力制成的，把电能转化为机械能，正确；D、产生感应电流的条件：导体是闭合电路的一部分；只说导体做切割磁感线运动，说法不正确；故选AC．【考点】磁感线及其特点；产生感应电流的条件；发电机的原理点评：本题主要考查了电磁知识，属于基础知识考查，也是学生易错的内容。
中考物理电与磁常见题型及答题技巧及练习题(含答案)
中考物理电与磁常见题型及答题技巧及练习题(含答案)一、电与磁选择题1．指南针是我国四大发明之一，关于指南针，下列说法正确的是（）A. 指南针可以仅具有一个磁极B. 指南针的指向不会受附近磁铁块的干扰C. 指南针能够指南北，说明地球具有磁场D. 指南针所指的南北方向与地理的两极是重合的【答案】 C【解析】【解答】A、指南针是一个磁体，磁体都有两个磁极，故A错误；B、指南针的周围有其他磁体时，两个磁场相互作用会产生磁力，而使指南针不一定指向南北方向，故B错误；C、指南针能够指南北，说明地球具有磁场，故C正确；D、磁偏角说明地理南北极与地磁南北极并不重合，故D错误．故选：C【分析】地球是一个大磁体，地磁南极在地理北极附近，地磁北极在地理南极附近，由于受到地磁场的作用，放入地磁场的磁体都受到地磁场的作用．2．如图所示，闭合开关，导体M就会运动起来，下列说法正确的是（）A. 发电机是利用这一原理工作的B. 在此过程中，机械能转化为电能C. 此实验说明磁场对通电导体有力的作用D. 同时改变电流方向和磁场方向，可以改变导体M的运动方向【答案】 C【解析】【解答】当闭合开关时，导体中有电流通过，导线会动，说明通电导体在磁场中受力的作用，C符合题意。
故答案为：C.【分析】通电导体在磁场中受力的作用而运动。
3．下面所做探究活动与得出结论相匹配的是（）A. 活动：用铁屑探究磁体周围的磁场→结论：磁感线是真实存在的B. 活动：观察惯性现象→结论：一切物体都受到惯性力的作用C. 活动：马德堡半球实验→结论：大气压真实存在且很大D. 活动：探究带电体间的相互作用→结论：同种电荷相互吸引，异种电荷相互排斥【答案】C【解析】【解答】解：A、磁感线是理想化的物理模型，磁感线实际上并不存在，A不符合题意；B、惯性是物体的一种固有属性，它不是力，不能说受到惯性力的作用，B不符合题意；C、马德堡半球实验有力地证明了大气压的存在。
C符合题意；D、电荷间相互作用的规律是同种电荷相互排斥，异种电荷相互吸引；D不符合题意。
2023年中考物理单元复习：电和磁(解析版)
单元复习20 电和磁1.关于磁场，下列说法正确的是（）A．地磁场的磁极与地球两极完全重合B．磁极间的相互作用不都是通过磁场发生的C．地磁场的形状跟条形磁体的磁场相似D．磁感线是磁场中真实存在的一些曲线【答案】C【详解】A．地磁场的北极在地理南极附近，地磁场南极在地理北极附近，地磁场的两极与地理的两极相反，且与地球的两极并不完全重合，故A错误；B．磁极间的相互作用是通过磁场而发生的，故B错误；C．地球是巨大的磁体，地磁场和条形磁体的磁场相似，故C正确；D．磁感线是科学家为了研究起来形象、直观，而描绘出来的，所以它不是真实存在的，故D错误。
2．在图描述磁场的各图中错误的是（）A．B．C．D．【答案】B【详解】A．外部磁感线由N极指向S极，故A正确，不符合题意；B．外部磁感线应由N极指向S极，B图画反了，故B错误，符合题意；C．地理北极为地磁的南极，地理南极为地磁的北极，则磁感线应由地磁的北极指向南极，故C正确，不符合题意；D．两同名磁极相对且均为N极，则磁感线应向外，故D正确，不符合题意。
故选B。
3.下列器材中没有应用磁性材料的是（）A．银行的储蓄卡B．医用的信息磁卡C．录音磁带D．VCD光盘【答案】D【详解】ABC．银行储蓄卡、医用的信息磁卡和录音磁带采用磁电记录方式，用的是磁性材料，故ABC不符合题意；D．VCD光盘是利用光来进行工作的，它在光驱中利用激光头发出的光来读取信息，故D符合题意。
故选D。
4.如图是我国早期的指南针——司南，它是把天然磁石磨成勺子的形状，放在水平光滑的“地盘”上制成的。
东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”。
“柢”指的是司南长柄，下列说法中正确的是（）A．司南的长柄是磁石的北极B．司南长柄指的是地磁北极C．地磁场的南极在地球地理的南极附近D．司南指南北是其本身有这样的特性【答案】B【详解】ABC．地球本身是一个大磁体，地磁南（S）极在地理北极附近，地磁北（N）极在地理南极附近，司南是用天然磁石磨制成的勺子，其实质就是一块磁铁，在地球的磁场中受到磁力的作用，静止时长柄指向南方（指向地理南极），则司南长柄是磁石的南极；地理上的南极是在地磁场的北极附近，即司南长柄指的是地磁场的北极。
2024年中考物理复习专题29 电与磁讲义(含答案)
专题29电与磁夯实基础一、磁现象1.磁性：磁铁能吸引铁、钴、镍等物质，磁铁的这种性质叫做磁性。
2.磁体：具有磁性的物质叫磁体。
3.磁极：磁体上磁性最强的部分(任一个磁体都有两个磁极且是不可分割的)(1)两个磁极：南极(S)：指南的磁极叫南极；北极(N)：指北的磁极叫北极。
(2)磁极间的相互作用：同名磁极互相排斥，异名磁极互相吸引。
4.磁化：使原来没有磁性的物体获得磁性的过程。
5.磁场(1)概念：在磁体周围存在的一种物质，能使小磁针偏转，这种物质看不见，摸不到，我们把它叫做磁场。
(2)基本性质：磁场对放入磁场中的磁体产生磁力的作用。
(3)磁场的方向规定：在磁场中的任意一点，小磁针静止时，小磁针N极所指的方向就是那点的磁场方向。
注意：在磁场中的任意一个位置的磁场方向只有一个。
6.磁感应线(磁感线)(1)概念：为了形象地描述磁场，在物理学中，用一些有方向的曲线把磁场的分布情况描述下来，这些曲线就是磁感线。
(2)方向：为了让磁感线能反映磁场的方向，我们把磁感线上都标有方向，并且磁感线的方向就是磁场方向。
(3)特点：①磁体外部的磁感线从N极出发回到S极，在磁体内部从S极出发回到N极；②磁感线是有方向的，磁感线上任何一点的切线方向与该点的磁场方向一致；③磁感线的分布疏密可以反映磁场磁性的强弱，越密越强，反之越弱；④磁感线是空间立体分布，是一些闭合曲线，在空间不能断裂，任意两条磁感线不能相交；⑤磁感线是为了描述磁场而假想出来的，实际上不存在。
7.地磁场(1)概念：地球周围存在着磁场叫做地磁场；(2)磁场的N极在地理的南极附近，磁场的S极在地理的北极附近；(3)磁偏角：首先由我国宋代的沈括发现的。
二、电生磁1.电流的磁效应：如图(1)(1)1820年，丹麦的科学家奥斯特第一个发现电与磁之间的联系；(2)由甲、乙可知：通电导体周围存在磁场；(3)由甲、丙可知：通电导体的磁场方向跟电流方向有关。
图(1)电流的磁效应2.通电螺线管：(1)磁场跟条形磁铁的磁场相似；(2)通电螺线管的磁极方向跟电流方向有关；(3)安培定则：用右手握住螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极(如图(2)所示)图(2)通电螺线管磁场的判定：安培定则三、电磁铁1.电磁铁：电磁铁是一个内部插有铁芯的螺线管。
2023年中考物理专项复习：电与磁专题(含答案)
2023年中考物理专项复习：电与磁专题1.闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，利用此原理，人们制造了（）A. 电磁铁B. 电热器C. 电动机D. 发电机2.司南是我国早期的指南针。
小科将条形磁体置于塑料勺内，在勺下垫泡沫，一起置于装水的纸盘中，漂浮在水面上，能自由转动，从而得到一个仿制“司南”（如图所示）。
下列说法正确的是（）A. “司南”静止时勺柄指南，标为N极B. “司南”能指南北是受地磁场的作用C. “司南”的纸盘换成铁盘后也能正常使用D. “司南”勺柄的指向与勺内磁体的磁极方向无关3.图为磁悬浮地球仪。
其环形底座内装有金属线圈，通电后相当于电磁铁。
利用通电的金属线图产生磁场与球体中的磁体相互排斥，从而使地球仪悬浮在空中。
环形底座的工作原理是（）A．电磁感应B．电流的磁效应C．电流的热效应D．磁场对电流的作用4.一通电螺线管中的电流方向和其周围磁感线的分布如图所示，其中正确的是（）A. B. C. D.5.如图所示，甲、乙为条形磁体，中间是电磁体，虚线是表示磁极间磁场分布情况的磁感线，则可以判断图中A、B、C、D四个磁极依次是（）A．N、N、S、S B．S、S、N、SC．N、N、S、N D．S、S、N、N6.按如图电路进行实验，每次总观察到电磁铁A吸引大头针的数目比电磁铁B多。
此现象说明影响电磁铁磁性强弱的一个因素是（）A. 电流大小B. 线圈匝数C. 电流方向D. 电磁铁极性7.如图所示，用漆包线（导线表面涂有绝缘漆）绕在圆筒上做成了一个螺线管，用来研究通电螺线管磁性强弱与哪些因素有关。
闭合开关后，发现该通电螺线管的磁性较弱，下列措施能够使它的磁性增强的是（）A. 在圆筒中插入一根铁芯B. 减少线圈匝数C. 滑动变阻器的滑片P向右滑动D. 将电源正负极互换8.如图所示是燃油汽车启动装置的电路简图。
汽车启动时，需将钥匙插入仪表板上的钥匙孔并旋转，则下列分析正确的是（）A. 旋转钥匙相当于闭合开关B. 电磁铁是利用电流的热效应来工作的C. 电磁铁通电后电磁铁的上端为S极D. 电动机工作时将电能全部转化为机械能9.小明把安装完成的直流电动机模型接入如图所示的电路中，闭合开关并调节滑动变阻器，电动机正常转动，若要改变电动机转动方向，下列做法中无效的是（）A. 只对调电源的正、负极B. 只对调磁体的N、S极C. 同时对调电源的正、负极和磁体的N、S极D. 导线①改接G、F点，导线②改接C、E点10.如图所示是电与磁的四个实验，下列说法中正确的是（）A. 甲图：通电后小磁针发生偏转，说明电流有热效应B. 乙图：说明电磁铁的磁性强弱与电流方向有关C. 丙图：闭合开关后，磁场中导体b受力而运动，依据该原理可制成电动机D. 丁图：闭合开关后，磁场中导体ab竖直向上运动时，灵敏电流计指针偏转11.目前，新能源电动汽车被越来越多的家庭所喜欢，其核心部件是电动机。
初中电与磁试题及答案
初中电与磁试题及答案一、选择题（每题2分，共20分）1. 电流通过导体时，导体周围会产生：A. 磁场B. 电场C. 引力场D. 排斥场答案：A2. 电磁铁的磁性强弱与下列哪个因素无关？A. 电流大小B. 线圈匝数C. 导体材料D. 导体长度答案：D3. 奥斯特实验证明了：A. 电流周围存在磁场B. 磁场周围存在电流C. 电流能够产生电场D. 磁场能够产生电流答案：A4. 电磁感应现象是由下列哪位科学家首先发现的？A. 牛顿B. 法拉第C. 爱因斯坦D. 麦克斯韦答案：B5. 通电导体在磁场中受到的力与下列哪个因素无关？A. 电流大小B. 磁场强度C. 导体长度D. 导体的电阻答案：D6. 电磁波的传播不需要介质，其传播速度在真空中为：A. 300,000 km/sB. 1,000,000 km/sC. 2,000,000 km/sD. 3,000,000 km/s答案：A7. 以下哪个设备不是利用电磁感应原理工作的？A. 发电机B. 变压器C. 电动机D. 电磁铁答案：D8. 指南针指向地球的南北方向，这是因为地球本身是一个：A. 电场B. 磁场C. 引力场D. 排斥场答案：B9. 电磁铁的磁极与线圈的绕向有关，下列哪个绕向会产生N极？A. 顺时针绕向B. 逆时针绕向C. 任意绕向D. 无法确定答案：A10. 电磁波的波长与频率成反比关系，当波长增加时，频率会：A. 增加B. 减少C. 保持不变D. 先增加后减少答案：B二、填空题（每空1分，共10分）1. 电流的磁效应是指通电导体周围会产生______。
答案：磁场2. 电磁波的传播速度在真空中是______。
答案：光速3. 法拉第的电磁感应定律表明，感应电动势与______成正比。
答案：磁通量的变化率4. 电磁铁的磁性强弱与电流大小、线圈匝数和______有关。
答案：铁芯材料5. 电磁波的波长、频率和波速之间的关系为：波速=______。
答案：波长×频率三、简答题（每题5分，共10分）1. 请简述电磁感应现象及其应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电与磁1. 电工维修电路有时需要带电操作，如图所示，以下操作不会发生触电事故的是（ ）A. 甲站在绝缘凳上同时接触火线和零线B. 乙站在绝缘凳上仅接触火线C. 丙站在地上仅接触火线D. 丁站在地上同时接触火线和零线2. 在生活中，我们会遇到这些情况：(1)开关中两个线头相碰；(2)插头中的两个线头相碰；(3)电路中增加了大功率的用电器；(4)外输电线绝缘皮损坏．在上述情况中，可能引起家庭电路中保险丝熔断的是（ ）A. (1)(2)B. (2)(3)C. (2)(4)D. (2)(3)(4)3. 如图所示,在光滑的水平面上固定一螺线管,将开关闭合后,有一轻质小车,车上放一条形磁铁,以初速度v 0朝螺线管运动,在小车靠近螺线管的过程中( ) A. 电流表中无电流通过,小车匀速运动 B. 电流表中有电流通过,小车减速运动 C. 电流表中无电流通过,小车减速运动 D. 电流表中有电流通过,小车加速运动4. 如图所示，使一个铜盘绕其竖直的轴转动，且假设摩擦等阻力不计，转动是匀速的．现把一个蹄形磁铁移近铜盘，则（ ） A. 铜盘转动将变慢 B. 铜盘转动将变快C. 铜盘仍以原来的转速转动D. 铜盘的转动速度是否变化，要根据磁铁的两端哪是N 极，哪是S 极来决定5. 如图所示,AB 和CD 是两根固定且平行的水平光滑金属导轨,符号“×”表示垂直于纸面指向纸面里的磁场的磁感线．现将铜棒EF 和GH 垂直放在滑轨上,并与金属导轨接触良好;当外力拉动GH 使其向左移动时,则EF在感应电流的作用下向 移动;当拉动EF 使其向右移动时,则GH 在感应电流的作用下向 移动.6. 阅读短文，回答问题： 巨磁电阻效应1988年阿尔贝•费尔和彼得•格林贝格尔发现，在铁、铬相间的三层复合膜电阻中，微弱的磁场可以导致电阻大小的急剧变化，这种现象被命名为“巨磁电阻效应”．更多的实验发现，并非任意两种不同种金属相间的三层膜都具有“巨磁电阻效应”．组成三层膜的两种金属中，有一种是铁、钴、镍这三种容易被磁化的金属中的一种，另一种是不易被磁化的其他金属，才可能产生“巨磁电阻效应”．进一步研究表明，“巨磁电阻效应”只发生在膜层的厚度为特定值时．用R 表示未加磁场时的电阻，R 表示加入磁场后的电阻，科学家测得铁、铬组成的复合膜R 与R 之比与膜层厚度d （三层膜厚度均相同）的关系如图所示．1994年IBM 公司根据“巨磁电阻效应”原理，研制出“新型读出磁头”，将磁场对复合膜阻值的影响转换成电流的变化来读取信息．（1）以下两种金属组成的三层复合膜可能发生“巨磁电阻效应”的是______． A ．铜、银；B ．铁、铜；C ．铜、铝；D ．铁、镍．（2）对铁、铬组成的复合膜，当膜层厚度是1.7nm 时，这种复合膜电阻______（选填“具有”或“不具有”）“巨磁电阻效应”．（3）“新型读出磁头”可将微弱的______信息转化为电信息．（4）铁、铬组成的复合膜，发生“巨磁电阻效应”时，其电阻R 比未加磁场时的电阻R______（选填“大”或“小”）得多．（5）如图是硬盘某区域磁记录的分布情况，其中1表示有磁区域，0表示无磁区域．将“新型读出磁头”组成如图所示电路，当磁头从左向右匀速经过该区域过程中，电流表读数变化情况应是下图中的______．7. 如图所示，一个轻质弹簧下端悬挂一个小铁片，当开关S 断开时，铁片刚好与水银槽中水银接触，当开关S 闭合后，铁片会（ ） A.不动B.陷入水银面以下C.向上运动停止在空中D.上下不停地振动8. 如图5所示为一台非铁性物质制成的天平。
天平左盘中的A 是一铁块，B 是电磁铁。
未通电时天平平衡，给B 通以图示方向的电流（a 端接电源正极，b 端接电源负极），调节线圈中电流的大小，使电磁铁对铁块A 的吸引力大于铁块受到的重力，铁块A 被吸起。
当铁块A 向上加速运动的过程中，下列判断正确的是（ ）A. 电磁铁B 的上端为S 极，天平仍保持平衡B. 电磁铁B 的上端为S 极，天平右盘下降C. 电磁铁B 的下端为N 极，天平左盘下降D. 电磁铁B 的下端为N 极，无法判断天平的平衡状态9. 阅读短文，回答问题：电动自行车调速系统常用电动自行车调速系统主要由磁铁、霍尔传感器、控制器和开关K 四部分组成．霍尔传感器是将磁信号转变成电信号的装置，它产生的电压U 0随磁场增强而增大．在转动电动自行车手柄旋转套时，旋转套中磁铁与固定在手柄中的霍尔传感器的距离发生改变，使U 0发生变化．控制器的作用是将自身产生的电压U 1与霍尔传感器的电压U 0比较后，输出控制电压U K ， 控制开关K 的通断，当U 1小于U 0时，U K =1V ，图甲中开关K 闭合；U 1大于U 0时，U K =0，K 断开．正常行驶时，电动自行车U 1的大小随时间周期性变化，如图乙所示，控制器输出的U K 使开关交替通断，每分钟约一万次．当U 0增大，每次开关K 闭合与断开时间的比值就增大，电动机的转速也随之增大．(1)电动自行车在行驶过程中主要的能量转化情况与下列哪种相同？ A. 发电机 B. 扬声器 C. 话筒 D. 电热水壶(2) 当控制电压U K =0时，电动机中__________（有/无）电流通过．(3) 如图丙所示，将霍尔传感器从条形磁铁的S 极附近水平移动到N 极附近．在此过程中，霍尔传感器产生电压的变化情况是__________．10. 磁场的强弱用磁感应强度（用字母“B”表示）的大小来表示，磁感应强度的单位是特斯拉（用字母“T”表示），某种材料的电阻随磁场的增强而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度，若R B 、R 0分别表示有、无磁场时磁敏电阻的阻值，如图为某磁敏电阻的电阻比值跟磁感应强度B 关系的图象，现在要测量磁敏电阻处于磁场中的电阻值R B ． 提供的实验器材如下：一节旧干电池，磁敏电阻R B （无磁场时阻值R 0=100Ω），两个开关S 1、S 2 ， 导线若干，另外，还有可供再选择的以下器材：A ．电流表A （量程：0﹣0.6A ，0﹣3V ）B ．电压表V （量程：0﹣3V ，0﹣15V ）C ．定值电阻R 1（阻值：1.5kΩ）D ．定值电阻R 2（阻值：80Ω）E ．定值电阻R 3（阻值：5Ω）(1) 设计一个可以准确测量磁场中该磁敏电阻阻值的电路，磁敏电阻所处磁场磁感应强度B 大小约为1.0﹣1.2T ．请你从A 、B 、C 、D 、E 五种实验器材中再选择两种器材，并根据要求完成下列问题．(2) 若要准确测出该磁敏电阻所处磁场磁感应强度大小约为0.1﹣0.3T 的阻值，在你设计测量的电路中，从A ，B ，C ，D ，E 五种实验器材中再选择两种器材是__________（填写器材前面字母序号）． ①选择的两种器材是__________（填写器材前面字母序号） ②选择电表的量程是__________ ．③在答题卡方框中现有电路的基础上画出实验电路图（实验测量过程中不拆接电路）．11. 如图所示，A 为直立固定的柱形水管，底部活塞B 与水管内壁接触良好且无摩擦，在水管中装适量的水，水不会流出。
活塞通过竖直硬杆与轻质杠杆OCD 的C 点相连，O 为杠杆的固定转轴，滑轮组（非金属材料）绳子的自由端与杠杆的D 端相连，滑轮组下端挂着一个磁体E ，E 的正下方水平面上也放着一个同样的磁体F （极性已标出）。
当水管中水深为40cm 时，杠杆恰好在水平位置平衡。
已知OC:CD=1:2，活塞B 与水的接触面积为30cm 2，活塞与硬杆总重为3N ，每个磁体重为11N ，不计动滑轮重力、绳重及摩擦。
（g 取10N/kg ，ρ水=1.0×103kg/m 3）求： （1）水管中水对活塞B 的压强。
（2）绳子自由端对杠杆D 端的拉力。
（3）磁体F 对水平面的压力。
12. 将两个电流表（主要部件是永久磁铁和带有指针的线圈）G 1和G 2用导线连接起来，如图所示．当拨动G 1的指针时，观察到G 2的指针也会随之摆动，下列说法正确的是（ ）A. G 1利用了电流的磁效应B. G 1利用电磁感应产生了电流C. G 2的指针摆动幅度一定大于G 1D. G 2是因为通电导线在磁场中受力而摆动13. 小明把台灯插入插座，闭合开关，家里的总开关立刻跳闸，请分析造成这种现象的原因是（ ） A. 插头短路 B. 灯丝断路 C. 灯头内短路 D. 灯头内断路14. 物理知识在生活中应用非常广泛，下列事例都是利用电磁感应原理工作的是（ ） ①来回摇晃手摇式电筒，使磁体在线圈中运动，小灯泡就能发光②对着动圈式话筒说话，声音带动线圈在磁场中运动，产生变化的电流③将带有磁条的银行卡在pos 机中的线圈中刷一下，pos 机便通过产生的电流读出银行卡的信息 ④动圈式扬声器的线圈中通过变化的电流时，线圈在磁场力的作用下，带动纸盆振动发出声音． A. ①②③ B. ②③④ C. ①③④ D. ①②④15. 老师上课时常使用“小蜜蜂”扩音，声音信号由话筒传入扩音器扩大后从扬声器播出，话筒、扬声器的工作原理分别相当于（ ）A. 发电机、电动机B. 电动机、发电机C. 发电机、发电机D. 电动机、电动机16. 话筒（麦克风）种类很多，如图是动圈式话筒的构造示意图．当我们对着话筒说话或唱歌时，声音使膜片振动，与膜片相连的线圈也跟着一起振动，线圈处在磁场中．把线圈两端的导线接入扩音机，就能通过扬声器听到说话或唱歌的声音．下列说法正确的有（ ） A. 对着话筒说话时膜片振动，说明声音能传递能量 B. 线圈在磁场中振动时，将声音信号转化成电信号C. 从能量转化的角度看，话筒是将机械能装化为电能的装置D. 扬声器的工作原理和话筒的工作原理相同17. 如图为直流电动机的基本构造示意图。
以下相关的分析中正确的是（ ） A. 电动机是利用电磁感应的原理工作的B. 电动机工作过程中，消耗的电能全部转化为机械能C. 使线圈连续不停地转动下去是靠电磁继电器来实现的D. 仅改变磁感线的方向可以改变线圈转动的方向18. 在研究电和磁的漫长历史中，许多物理学家做出了杰出的贡献。
下列叙述符合历史事实的是( ) A. 奥斯特－－最早记述了磁偏角 B. 法拉第－－最先发现磁能生电C. 安培－－最先发现电能生磁D. 沈括——最先发现电与磁之间的联系19. 如图所示，用弹簧挂一条形磁铁放在螺线管的正上方，闭合开关，待弹簧稳定后，将滑动变阻器的滑片缓慢向左移动，下列说法正确的是（ ）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是S 极，弹簧缩短D. 螺线管上端是N 极，弹簧伸长20. 如图所示是利用磁悬浮原理浮在空中的盆栽，盆栽底部有磁体，底座内装有电磁铁．给盆栽浇水前后（）A. 盆栽受到的磁力大小不变B. 底座对桌面的压强大小不变C. 要使盆栽与底座之间距离不变，可改变电磁铁线圈内的电流方向D. 要使盆栽与底座之间距离不变，可适当增大电磁铁线圈内的电流21. 一根条形磁铁断裂成三段(如图所示)，以下现象与相关的说法，正确的是( )A. B.C. D.22. 如图所示，为一个有趣的科学实验“磁悬浮陀螺”。
