母线槽与电缆的区别

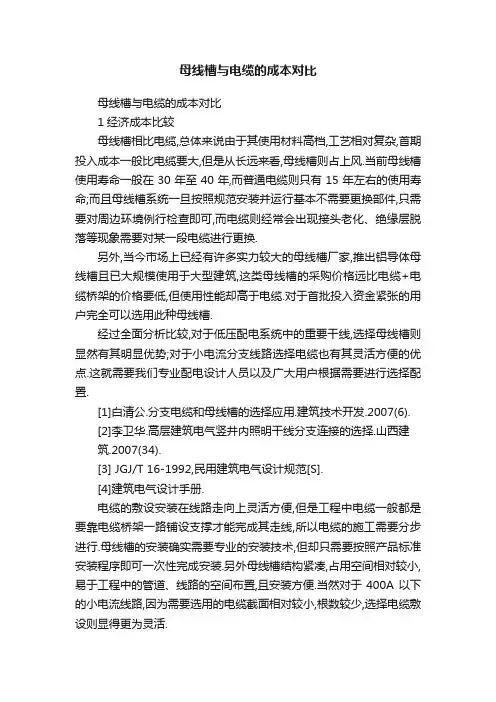

母线槽与电缆的成本对比
母线槽与电缆的成本对比母线槽与电缆的成本对比1经济成本比较母线槽相比电缆,总体来说由于其使用材料高档,工艺相对复杂,首期投入成本一般比电缆要大,但是从长远来看,母线槽则占上风.当前母线槽使用寿命一般在30年至40年,而普通电缆则只有15年左右的使用寿命;而且母线槽系统一旦按照规范安装并运行基本不需要更换部件,只需要对周边环境例行检查即可,而电缆则经常会出现接头老化、绝缘层脱落等现象需要对某一段电缆进行更换.另外,当今市场上已经有许多实力较大的母线槽厂家,推出铝导体母线槽且已大规模使用于大型建筑,这类母线槽的采购价格远比电缆+电缆桥架的价格要低,但使用性能却高于电缆.对于首批投入资金紧张的用户完全可以选用此种母线槽.经过全面分析比较,对于低压配电系统中的重要干线,选择母线槽则显然有其明显优势;对于小电流分支线路选择电缆也有其灵活方便的优点.这就需要我们专业配电设计人员以及广大用户根据需要进行选择配置.[1]白清公.分支电缆和母线槽的选择应用.建筑技术开发.2007(6).[2]李卫华.高层建筑电气竖井内照明干线分支连接的选择.山西建筑.2007(34).[3] JGJ/T 16-1992,民用建筑电气设计规范[S].[4]建筑电气设计手册.电缆的敷设安装在线路走向上灵活方便,但是工程中电缆一般都是要靠电缆桥架一路铺设支撑才能完成其走线,所以电缆的施工需要分步进行.母线槽的安装确实需要专业的安装技术,但却只需要按照产品标准安装程序即可一次性完成安装.另外母线槽结构紧凑,占用空间相对较小,易于工程中的管道、线路的空间布置,且安装方便.当然对于400A以下的小电流线路,因为需要选用的电缆截面相对较小,根数较少,选择电缆敷设则显得更为灵活.2 供电系统比较母线槽供电系统通常是主干线从配电中心引出,以散射状灵活供电;而电缆供电则受分接难度大、载流量小、难以分散控制等因素限制通常是点对点供电.特别是在高层供电中母线槽相比电缆的优越性尤为突出,图一所示,右边为传统的电缆供电方式,每个楼层都需要单独放线,电缆根数众多,这样的密集敷设明显具有散热型差、占用空间大、事故检查艰难、日后维修难度大等缺点;左边为母线槽供电,只要使用单一的中心母线槽系统,在每个楼层设置相应容量的插接箱进行分流即可达到供电目的,这种方式使得分接异常灵活,而且每个分支都有插接箱对分流变容处的保护.经过比较,很显然后者比前者更加安全、更加简单、更加可靠。

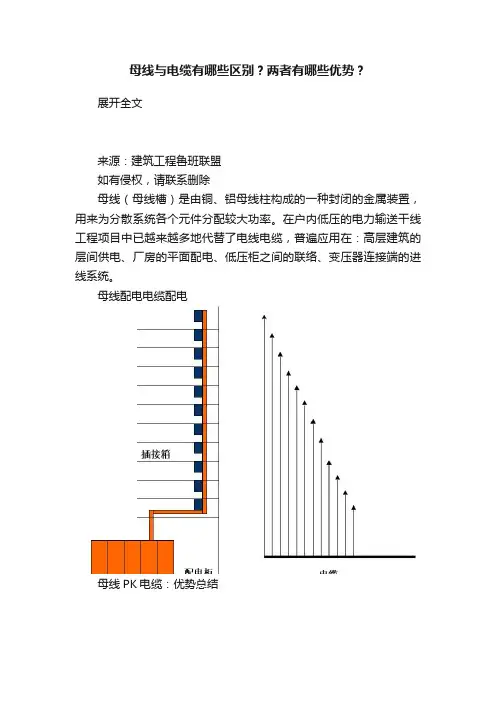

母线与电缆有哪些区别？两者有哪些优势？
母线与电缆有哪些区别？两者有哪些优势？展开全文来源：建筑工程鲁班联盟如有侵权，请联系删除母线（母线槽）是由铜、铝母线柱构成的一种封闭的金属装置，用来为分散系统各个元件分配较大功率。
在户内低压的电力输送干线工程项目中已越来越多地代替了电线电缆，普遍应用在：高层建筑的层间供电、厂房的平面配电、低压柜之间的联络、变压器连接端的进线系统。
母线配电电缆配电母线PK电缆：优势总结►载流能力母线电缆大：250A～5000A小：单根四芯电缆一般最大580A►系统结构母线电缆简洁清爽：线性设计、结构简单错综复杂：回路较多，布线复杂►占用空间母线电缆小：结构紧凑大：约为母线槽的3-4倍►散热性能母线电缆高：母线为密集型结构，外壳采用高导热性能的铝合金型材，散热方式为整体式热传导，热传导效率高，散热性能好。
低：电缆的芯线绝缘和外皮绝缘材料散热性能差，在桥架内多层敷设时，散热性能更差。
►绝缘性能母线电缆高：130/180℃低：95/105℃►安全性能母线电缆高：回路少、故障点少低：单独敷设电缆，回路多，故障点多►安装强度母线电缆小：单节长度一般最大不超过3米，安装省时、方便，安装成本低。
大：技术难度大、施工周期长、人为因素多、隐患点多。
线路越长，施工难度越大。
►操作性能母线电缆方便：可在就近位置的插接箱内操作烦琐：配电室的开关柜内操作►系统配置母线电缆简单：母线单元通用性、互换性强，所有零部件可以拆卸后重新组装使用；系统扩展既可以增加母线长度也可以增加分接单元（插接箱）。
复杂：系统扩展必须增加回路，电缆必须重新由配电室引至设备。
►使用成本以一条1000米长800A的输电线路为例：母线与电缆对比总结：1、可满足最大5000A额定电流；而电缆需多根并联。
2、5000A LD母线截面仅为240x180mm，节约空间，而电缆需要很大的空间。
3、母线槽可在离设备最近的位置进行控制，而电缆必须在配电室控制。
4、母线配有标准的安装支架，无需其他支撑；电缆必须用单独的桥架或管道进行敷设。
(完整word版)母线与电缆的优势(word文档良心出品)
母线槽的应用范围:母线槽是适合于工业厂房、办公商住、机场码头、楼宇配电房, 购物商场或者高科技环境使用。
它是低成本、高效益的输配电产品。
母线槽运用的领域:八十年代以前, 高层建筑中的供电主干线主要采用可靠性较好的普通电缆,电缆在电气竖井内沿墙壁用支架或电缆桥架敷设。
电缆作为供电主干线比裸导线、裸排要安全可靠得多, 裸排因表面裸露受配电室高温、湿度、安全距离限制安全可靠性比较差, 载流量受到限制。
电缆截面不可能造得很大（最大只能做到400ｍｍ2）, 而且电缆太粗, 现场施工难度大。
八十年代中后期, 城市发展迅速, 高层、超高层建筑大批建造, 建筑物的用电负荷急剧增加, 电缆作为供电主干线的局限性越来越突出, 特别是现场制作电缆分支接头技术难度很大, 急需一种容量大、分支方便的供电主干线取而代之。
这时, 容量大、分支方便的母线槽从国外引进来, 并且在工程中迅速得到推广应用。
母线槽适用于各电力输送干线, 有高压母线槽和低压母线槽两类。
高层建筑、工业厂房、机场、码头、地铁、综合建筑工程等的变压器至配电柜, 以及配电柜至车间及楼层的电力输送, 其额定电流6000A以下, 100A以上；额定电压400--680V, 频率50HZ 或60HZ, 可组成三相四线或三相五线的电力输送系统, 属于大电流电力供电的首选产品。
对于小型建筑, 用电负荷不是很大, 主干线往往采用绝缘导线；对于高层建筑, 用电负荷较大, 用绝缘导线作为主干线已不能满足供电需要, 这时主干线需要用电缆或母线槽, 我国大城市近年来电力局正有相关安全规定: 配电房及高层建筑必用母线槽代替电缆电线使用。
母线槽在我国兴起近有20 年历史, 至今我国大型城市高层建筑及高档工业企业已基本用母线槽代借电线电缆使用, 因母线使用寿命长, 拆移及分支线路方便, 降低折旧费用及提高使用安全性能；中型城市及普通工业企业也开始普遍使用母线槽, 则也可一次性投资, 终身受益。
母线槽母线槽(铝)与电缆应用比较
母线槽（铝）与电缆应用比较简介随着现代化工程设施和装备的涌现，各行各业的用电量迅增，尤其是众多的高层建筑和大型厂房车间的出现，作为输电导线的传统电缆现在大电流输送系统中已不能满足要求，多路电缆的并联使用给现场安装施工连接带来了诸多不便。
插接式母线槽作为一种新型配电导线应运而生，与传统的电缆相比，在大电流输送时充分体现出它的优越性，同时由于采用了新技术、新工艺，大大降低的母线槽两端部连接处及分线口插接处的接触电阻和温升，并在母线槽中使用了高质量的绝缘材料，从而提高了母线槽的安全可靠性，使整个系统更加完善。
一、母线槽相关组成部分绝缘支撑----是母线槽设备的组成部分，用来支撑母线槽设备中的导体。
安装板------用于支撑各种元件并且适合于成套设备中安装的板。
安装框架----用于支撑各种元件并且适合于在成套设备中安装的一种框架。
外壳--------外壳是保护设备免受某些外部因素影响，并使设备在各个方向不被直接解及的一种部件，其防护等级至少为IP30。
门----------一种带铰链的或可滑动的覆板。
盖板--------是外壳的上下壳面，通常是指母线槽设备上的一种部件，用它来遮盖外壳上的开口。
用螺钉或类似方法将其固定，设备投入运行后一般不再拆卸。
侧板--------是外壳的左右壳面，通常是指母线槽设备上的一种部件，用它来遮盖外壳上的开口。
用螺钉或类似方法将其固定，设备投入运行后一般不再拆卸。
绝缘隔板----用以对来自入口处各个方向的直接接触和来自开关器件以及类似器件的电弧进行防护的一种部件。
带电部件----在正常使用中用以通电的导体或导电部件，包括中性导体，但不包括中性保护导休。
裸露导电部件---电气设备的一种可触及的导电部件，它通常不带电，但在故障情况下可能带电。
保护导体-------为防止发生电击危险而与下列部件进行电气连接的一种导体。
二、性能比较所谓母线槽,就是通过合理、安全的结构将几根导体包裹在金属外壳内组成一个整体的具有电气连续性的输配电系统。
母线与电缆的比较
大
载流量：250A～5000A
小
载流量：单根四芯电缆一般 最大580A
母线槽与电缆对比—系统结构
简洁清爽
线性设计、结构简单
错综复杂
回路较多，布线复杂
母线槽与电缆对比—占用空间
小 母线占用空间
结构紧凑，占用空间小
大 电缆占用空间
约为母线槽的3-4倍
母线槽与电缆对比—散热性能
散热效率高
母线为密集型结构，外壳采用高导热性能的铝 合金型材，散热方式为整体式热传导，热传导 效率高，散热性能好。
较铝母线略高
铝资源相对比较丰富，价格低 廉，综合成本比铜母线低10% 以上。
安装相对比较方便
结束语
谢谢
高层建筑的层间供电； 厂房的平面配电； 低压柜之间的联络； 变压器连接端的进线系统;
母线槽与电缆对比(特征性能)
母线槽配电
电缆配电
插接箱 配电柜
电缆
对比方面
1
载流能力
2
系统结构
3
占用空间
4
散热性能
5
绝缘性能
6 7 8 9 10
安全性能 安装强度 操作性能 系统配置 使用成本
母线槽与电缆对比—载流能力母线与电缆的比较 Nhomakorabea2017年
母线与电缆比较
母线槽与电缆对比(母线的应用)
进线母线槽 变压器 低压柜
高层建筑
配电母线槽
母线槽与电缆对比(母线的应用)
防火栅
母线槽
进线箱 低压柜
进线箱 低压柜
母线槽与电缆对比(母线的应用)
防火栅
母线槽
软连接 变压器
进线箱 低压柜
母线槽与电缆对比(母线的应用)
母线槽与电缆造价比较

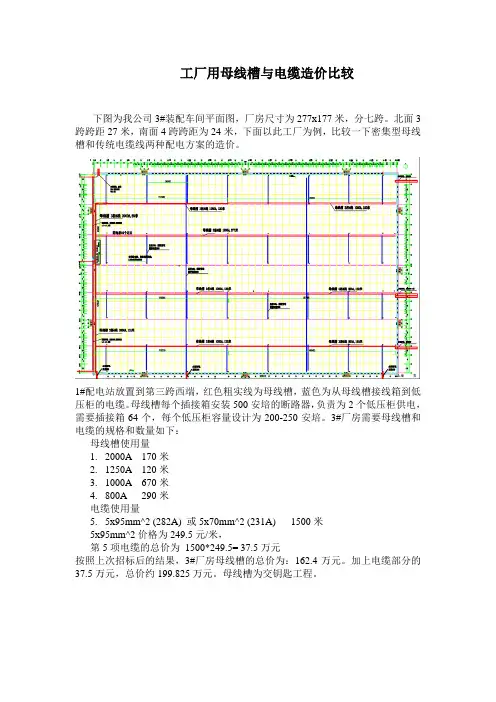

工厂用母线槽与电缆造价比较下图为我公司3#装配车间平面图，厂房尺寸为277x177米，分七跨。
北面3跨跨距27米，南面4跨跨距为24米，下面以此工厂为例，比较一下密集型母线槽和传统电缆线两种配电方案的造价。
1#配电站放置到第三跨西端，红色粗实线为母线槽，蓝色为从母线槽接线箱到低压柜的电缆。
母线槽每个插接箱安装500安培的断路器，负责为2个低压柜供电，需要插接箱64个，每个低压柜容量设计为200-250安培。
3#厂房需要母线槽和电缆的规格和数量如下：母线槽使用量1.2000A 170米2.1250A 120米3.1000A 670米4.800A 290米电缆使用量5.5x95mm^2 (282A) 或5x70mm^2 (231A) 1500米5x95mm^2价格为249.5元/米，第5项电缆的总价为1500*249.5= 37.5万元按照上次招标后的结果，3#厂房母线槽的总价为：162.4万元。
加上电缆部分的37.5万元，总价约199.825万元。
母线槽为交钥匙工程。
电缆载荷表如下电缆线径电缆直径空气中载流量A 埋地载流量A 重量g/米如下为使用电缆替代母线槽的方案：如果使用电缆替代母线槽，为了达到母线槽的效果，则电缆走向如上图（未完全画出）所示，电缆为星形发散结构。
红色部分应该使用5x240mm^2的电缆（530A），或降一级到5x185mm^2的电缆（442A），电缆用量如下1. 5x240mm^2（530A）5632米2. 5x95mm^2 (282A) 或5x70mm^2 (231A) 900米根据电缆厂家所报价格(铜芯电缆均价0.525/1米*1mm^2)，5x240mm^2价格为630元/米，5x185mm^2价格为487.5元/米，5x95mm^2价格为249.5元/米，5x70mm^2价格为183.75元/米，3#厂房使用电缆总价为：使用5x240mm^2和5x95mm^2的电缆的总价5632 * 630 + 900 * 249.5 = 3548160 +224550 = 377,2710降一档使用，使用5x185mm^2和5x70mm^2的电缆的总价5632 * 487.5 + 900 * 183.75 =2745600 +165375 =291,0975总结：3#厂房使用母线槽方案总价为200万元，基本是交钥匙工程。
低压封闭母线槽与电缆优劣对比
低压封闭母线槽与电缆优劣对比
低压母线槽和电缆优劣势对比分析
1、两者应该是互相补充的关系，低压母线槽一般用于大电流，如超过400A以上的，而电缆一般用于相对较小电流，通常都低于400A，如：240平方的电缆也就400A左右。
所以两者基本没有可比性。
2、虽然某些情况较大电流可以用多根电缆并行承载，现在基本被低压母线槽替代，多根电缆并行承载会有一定风险，比如：不同一根电缆有可能因为部分参数略有差别，就可能会发生部分电缆超载电缆过热，而部分电缆欠载的问题。
现在很多新建的电气工程安装中，以往的低压电缆渐渐被密集母线群所取代，就是进线出线实用可靠、方便、直观。
3、此外，目前市场上常规的电缆用铜的等级是T3（国内为了降低工艺和成本通常用T3的，实际应该用T2规格的，T3等级铜无法加工成低压母线槽，达不到母线槽工艺要求），而母线槽用铜等级都是T2，T2高于电缆T3，如果低压母线槽和电缆均用T2等级来衡量的话，低压母线槽在电流越大的情况下会越有价格优势。
在实施上多电缆做法通常越来越少，并且随着人工费的增加，电缆施工和安装这块费用会逐渐越来越高。
4、低压封闭母线槽与其他电缆还有一点的不同是可以随意设置分支单元，从而实现方便的配电。
母线槽与电缆的成本对比
母线槽与电缆的成本对比1经济成本比较母线槽相比电缆,总体来说由于其使用材料高档,工艺相对复杂,首期投入成本一般比电缆要大,但是从长远来看,母线槽则占上风.当前母线槽使用寿命一般在30年至40年,而普通电缆则只有15年左右的使用寿命;而且母线槽系统一旦按照规范安装并运行基本不需要更换部件,只需要对周边环境例行检查即可,而电缆则经常会出现接头老化、绝缘层脱落等现象需要对某一段电缆进行更换.另外,当今市场上已经有许多实力较大的母线槽厂家,推出铝导体母线槽且已大规模使用于大型建筑,这类母线槽的采购价格远比电缆+电缆桥架的价格要低,但使用性能却高于电缆.对于首批投入资金紧张的用户完全可以选用此种母线槽.经过全面分析比较,对于低压配电系统中的重要干线,选择母线槽则显然有其明显优势;对于小电流分支线路选择电缆也有其灵活方便的优点.这就需要我们专业配电设计人员以及广大用户根据需要进行选择配置.[1]白清公.分支电缆和母线槽的选择应用.建筑技术开发.2007(6).[2]李卫华.高层建筑电气竖井内照明干线分支连接的选择.山西建筑.2007(34).[3] JGJ/T 16-1992,民用建筑电气设计规范[S].[4]建筑电气设计手册.电缆的敷设安装在线路走向上灵活方便,但是工程中电缆一般都是要靠电缆桥架一路铺设支撑才能完成其走线,所以电缆的施工需要分步进行.母线槽的安装确实需要专业的安装技术,但却只需要按照产品标准安装程序即可一次性完成安装.另外母线槽结构紧凑,占用空间相对较小,易于工程中的管道、线路的空间布置,且安装方便.当然对于400A以下的小电流线路,因为需要选用的电缆截面相对较小,根数较少,选择电缆敷设则显得更为灵活.2 供电系统比较母线槽供电系统通常是主干线从配电中心引出,以散射状灵活供电;而电缆供电则受分接难度大、载流量小、难以分散控制等因素限制通常是点对点供电.特别是在高层供电中母线槽相比电缆的优越性尤为突出,图一所示,右边为传统的电缆供电方式,每个楼层都需要单独放线,电缆根数众多,这样的密集敷设明显具有散热型差、占用空间大、事故检查艰难、日后维修难度大等缺点;左边为母线槽供电,只要使用单一的中心母线槽系统,在每个楼层设置相应容量的插接箱进行分流即可达到供电目的,这种方式使得分接异常灵活,而且每个分支都有插接箱对分流变容处的保护.经过比较,很显然后者比前者更加安全、更加简单、更加可靠。
电力系统中母线是什么？母线与电缆的区别
电力系统中母线是什么？母线与电缆的区别母线是指用高导电率的铜（铜排）、铝质材料制成的，用以传输电能，具有汇集和分配电力能力的产品。
电站或变电站输送电能用的总导线。
通过它，把发电机、变压器或整流器输出的电能输送给各个用户或其他变电所。
在电力系统中，母线将配电装置中的各个载流分支回路连接在一起，起着汇集、分配和传送电能的作用。
母线按外型和结构，大致分为以下三类：1. 硬母线：包括矩形母线、圆形母线、管形母线等。
2. 软母线：包括铝绞线、铜绞线、钢芯铝绞线、扩径空心导线等。
3. 封闭母线：包括共箱母线、分相母线等。
性能方面:母线采用铜排或者铝排，其电流密度大，电阻小，集肤效应小，无须降容使用。
电压降小也就意味着能量损耗小，最终节约用户的投资。
而对于电缆来讲，由于电缆芯是多股细铜线，其根面积较同电流等级的母线要大。
并且其“集肤效应”严重，减少了电流额定值，增加了电压降，容易发热。
线路的能量损失大，容易老化。
母线是指在变电所中各级电压配电装置的连接，以及变压器等电气设备和相应配电装置的连接，大都采用矩形或圆形截面的裸导线或绞线，这统称为母线。
母线的作用是汇集、分配和传送电能。
母线和电缆的区别母线是汇集电流用的。
很多电源与供电回路都接在母线上，通过母线将电力汇集并送到各回路上去。
所以母线的载流量要求比较大，母线的截面较大，因此母线一般都采用裸母线型式；电缆是输送电缆用的，从电源向较长距离的负荷送电，有一部分采用电缆的型式。
电缆的载流量相对比较小，采用绝缘方式，可以敷设在地下、沟道及架空构架上。
从电流承载能力上看，电线电缆是承载小电流的，母线是承载大电流的；从结构形式上来看，电线电缆是柔性的（内部铜芯外部绝缘层）可以弯曲，母线是刚性的（内部硬质铜排外部钢质或铝合金外壳）不可以弯曲，需要专门制作的弯通；从使用特点上来看，电线电缆安装制作麻烦，每个用电设备都需要独立放线接线，而母线则安装方便灵活，不容易安装错误，一条母线可以供很多用点设备同时用电。
分支电缆与紧密式母线槽的比较和分析
分支电缆与紧密式母线槽的比较和分析20世纪90年代以来，随着市场经济不断深入地发展，各种新技术经过引进和开发，新产品层出不穷，在建筑工程中也得到广泛的应用。
它们与传统产品相比，无论从制造工艺、材料性能、产品质量还是生产成本、安装技术和施工方法上，都有较大的优越性。
单芯分支电缆和传统的紧密式母线槽就是其中一例。
分支电缆与紧密式母线槽的比较和分析1、单芯分支电缆与紧密式母线槽的性能特点所谓分支电缆，就是在电缆要求的部位设置电缆T接头。
它是在工厂内，用特定的工艺制作接头，接头部分用PVC合成材料分二次注塑而成，融为一体。
分支电缆产品的电气性能和物理性能在出厂前均经过严格的测试，因此它有可靠性高、气密防水、阻燃耐火等优点，而且价格较低、安装方便、施工周期短、毋须维护。
分支电缆有单芯和多芯之分，但单芯分支电缆因制造工艺较简单、价格较低，同截面的单芯和多芯电缆相比，其重量轻，外径小，规格品种多，安装施工简便，一根多芯电缆的价格明显高于多根同截面单芯单缆之和，因此在选择分支电缆时一般多选择单芯分支电缆。
母线槽分为密集绝缘型和空气绝缘型两种。
空气绝缘型重量轻，结构简单，价格较为便宜；密集绝缘型散热条件好，电流等级较大。
一般高层建筑电气管弄内安装的母线槽每层均有一个插接接头。
产品由母线槽厂家生产，分段运至施工现场用螺栓进行安装连接。
所以，母线槽接头的可靠性受人为因素影响较大，较之成品出厂的分支电缆相对要低。
但是，母线槽容量大、结构紧凑、占用空间小，额定电流可以做到5000A，在大负荷条件下具有自己的优势。
2、单芯分支电缆与紧密式母线槽在施工安装时比较2.1敷设安装的灵活性分支电缆由生产厂商根据大楼电气垂直管弄井内配电系统的实际尺寸（主要是层高、每层分支接头位置等），在工厂里生产出来，在发货装运前进行测试以后，和普通电缆一样，绕在木制线盘上的。
与母线相比，分支电缆使现场安装更方便，更便于管理。
实际敷设有两种方式：从下往上拉起和从上往下放下。
母线槽与电缆各自的优势有哪些
母线槽与电缆各自的优势有哪些母线槽的优势：1.高功率传输能力：母线槽可以承受很高的电流负荷，适用于大规模的电力传输和配电系统。
2.低压降：由于母线槽的导电能力较强，电流经过时的电压降低较小，可以减少能量损耗和传输损失。
3.灵活可靠：母线槽可以根据实际需求进行灵活的设计和安装。
可根据现场的需要随时更改和扩展线路，具有很高的可靠性。
4.节省空间：母线槽可以沿墙壁或天花板上安装，占用空间较小。
特别适用于建筑空间有限的情况。
5.维护方便：母线槽的结构相对简单，易于维护和检修。
不像电缆需要切开绝缘层等复杂操作。
6.抗干扰能力强：母线槽的结构和设计使其具有较强的抗干扰能力，可以减少电磁辐射和电磁感应。
电缆的优势：1.适用范围广：电缆适用于不同的电力传输和配电场景，包括室内、室外、地下、水下等多种环境。
2.电压等级高：电缆可以承受较高的电压等级，适用于高压输电和长距离传输的场景。
3.安装灵活：电缆可以根据需要灵活布置和安装，适用于一些复杂的线路结构。
4.阻燃性能好：电缆通常采用阻燃材料制成，能够降低火灾和人身伤害的风险。
5.绝缘性能优越：电缆的绝缘层和电缆护套能够有效隔离电流，避免电流泄漏和短路等问题。
6.抗干扰能力较强：电缆具有较好的抗干扰性能，可以减少外界电磁辐射的影响。
综上所述，母线槽和电缆各自在不同的场景中都有其独特的优势。
母线槽适用于高功率传输、空间有限和经常变动的场景，而电缆适用于广泛的应用场景、高压长距离传输和特殊环境等。
在实际使用中，应根据具体需求和情况进行选择，以达到最佳的电力传输和配电效果。
采用母线槽代替电线电缆的好处
采用母线槽代替电线电缆的好处母线槽的应用虽然近十年来得到飞速的发展,并取得了良好的经济效果.但由于部分制造厂的产品存在较多的质量问题,因此至今仍有人对采用母线槽持反对态度.主张用电缆代替母线槽,其反对理由有如下几点:1.母线槽不防水持这一观点的人认为:若水进入母线槽内,整条母线槽就会因进水点短路而停电.的确普通母线槽防水性能很差,更无法与电缆相比,电缆敷设在室外甚至在水中都不会短路,普通母线槽的外壳防护等级为IP40,仅适用于室内普通场所.普通母线槽即使安装在室内,亦会因建筑物的漏水,施工时的建筑用水,人为无意识泼水等都会造成母线槽绝缘下降,甚至短路,因此母线槽施工时,建筑物结构必须封顶、配电间的门必须上锁、母线槽若穿越楼板,必须先做好防水台阶、母线槽周围不准有水管、不准有消防喷淋等规定,这一切都是针对普通母线槽不能防水而采取的必要措施.只要做好上述措施,普通母线槽就不会进水,也就无须对母线槽提出防水的要求.正如变电所内的配电柜从未提出防水的要求.只要工程的需要,母线槽也可防水,母线槽的国家标准JB/T 8511-1996《空气绝缘母线干线系统(空气绝缘母线槽)》和JB/T9662-1999《密集绝缘母线干线系统(密集绝缘母线槽)》都有户外型母线槽的条款,对这种母线槽就有防水要求.外壳防护等级只要做到IP54等级,就能防溅水,对母线槽制造厂来说,要达到IP54等级并不困难,成本增加也不多.光乐厂在开发出IP54等级的母线槽后,又开发出IP65以上等级的母线槽,这种母线槽包括接头在内全部浸入水内也不会发生短路.我厂安装在广州丽影华庭(会展时代广场)的室外母线槽经受了多年的梅雨季节的考验而安然无恙.2.母线槽一点故障就会造成全部停电母线槽发生短路的事故,通常发生在质量不可靠的制造厂供应的产品上,例如:上海某商场的密集型母线槽发生短路,解剖检查系是制造厂装配时外壳铁屑落入壳体内所致;某大厦变电所内母线槽进线箱发生短路,分析原因系始端母线绝缘层受箱体孔边的磨损而造成短路;某商务楼六根母线,五根短路,查其原因系铜排搭接面有几根凸出的小筋,造成接触面不够,引起发热,穿芯螺栓绝缘层熔化导致铜排短路.进口母线槽,也有质量不如意的产品,广州某超高层建筑采用的进口母线槽,未正式投入运行前,短路就发生好多次.总观母线槽的运行情况,发生短路的母线槽极少,绝大多数的母线槽制造厂生产至今尚未出现过短路故障.避免短路不仅是制造厂追求的目标,也是用户追求的目标,达到这一目标的措施:质量把关.要把好生产关、产品验收关、安装关、维护保养关.用户不仅要看制造厂的业绩表,更要看已投入工程的用户意见,还要看国家技术监督局的抽查报告。
母线槽与电缆线实用性比较和散热性能比较
母线槽与电缆线实用性比较和散热性能比较
母线槽与电缆线实用性比较：
母线槽外壳采用铝合金挤压成形，表面经电泳氧化处理，达到防火防腐的性能。
母线槽电流等级有400A-6300A不等，外壳截面积比相面积大几倍儿的优势兼用接地线，接地效果更加理想，更加安全可靠。
电缆的绝缘层与外皮系易燃绝缘品，阻燃电缆在火焰下也会燃烧。
耐火电缆线价格昂贵，只有消防等等不准停电的电源才用耐火电缆。
需大电流采用电缆线时只能多根。
接品过多易发热，长时间运行导致接头变黑，发焦。
引起火灾隐患。
宝钢三只转炉停产，就是大电流采用多根电缆引起接头发热，从而酿成了火灾。
母线槽与电缆线的散热性能比较：
母线槽利用空气传导散热，侧板成型于散热片形式设计纵使而成，并通过紧密接触的铝合金外壳，保持均匀散热功能。
可能长期工作在130度以下的环境场所中。
能更好的的散发热量。
因此它的散热性能和电缆相比，远远超过电缆。
电缆的绝缘材料（芯线绝缘和外皮绝缘）既是绝缘材料。
又是隔热材料，因此电力电缆在桥架内敷设时，最多允许敷设二层，其原因是考虑电缆散热。
电缆桥架和母线槽有什么区别
电缆桥架和母线槽都是属于电气产品，也跟电流有关。
但是电缆桥架和母线槽还是会让一些朋友混淆，那么电缆桥架和母线槽到底有什么区别呢？科桥桥架厂就带大家来区分一下。
1、作用不同电缆桥架是敷设电缆的载体，帮助支撑及保护电缆；母线槽是专供交流50Hz、380V的三相四线制或三相五线制配电系统传输电能用，可以替代电缆配电方式；2、构成不同电缆桥架是由托盘或梯架的直线段、弯通、组建以及托臂（臂式支架）、吊架等构成具有密接支撑电缆的刚性布局体系的总称；母线槽是由金属板（钢板或铝板）为保护外壳、导电排、绝缘材料及有关附件组成的母线系统；3、使用环境不同电缆桥架可以明面安装，也可以暗面安装，一般是随管廊一同搭设，用于放置电缆线；母线槽作为供电主干线，一般在电气竖井内沿墙垂直安装一趟或多趟。
4、分类不同电缆桥架根据外观分类，大致可以分为槽式桥架、托盘式桥架、梯式桥架和组合式桥架；母线槽按照绝缘方式分类，可以分为空气式插接母线槽、密集绝缘插接母线槽和高强度插接母线槽。
以上就是电缆桥架和母线槽的一些区别，如果您需要电缆桥架或者母线槽，欢迎咨询四川科桥电器设备有限公司了解更多。
四川科桥电器设备有限公司坐落于成都市团结镇仁义村4组6号，是一家专业从事成套电气设备及各型桥架产品的研发、生产制造、销售等为一体的中型企业（公司为一般纳税人资格），具有日产量4000米桥架的生产能力。
公司尤为注重产品质量、安全性及售前售后服务。
科桥电器桥架公司产品中高低压成套电气设备产品包含：用户箱、计量箱、配电箱、21动力柜、GGD柜、箱变等，我公司长期与正泰集团、天正电气、人民电气、德力西电气、施耐德电气等各大电气厂商保持友好合作，使公司产品具有较高的性价比和稳固性。
各系列电缆桥架产品包含：槽式、托盘式、梯式及组合式；按材质分为：钢制桥架、铝合金桥架、不锈钢桥架、防火桥架及玻璃钢桥架。
表面处理分为：镀锌、喷塑、静电喷塑、热镀锌等。
母线与电缆的比较
目录
CONTENTS
• 概述 • 结构与材料 • 性能比较 • 使用与维护 • 成本与投资 • 发展趋势与未来展望
01 概述
CHAPTER
定义与特性
母线
母线是一种用于汇集和分配电能的导体，通常由铜、铝或钢制成，具有较大的截面积。其特点是结构简单、散热 性好、载流量大，主要用于配电系统中的变压器、发电机和电动机之间的连接。
母线通常采用镀锌或不锈钢等耐腐蚀材料制成，而电缆的绝缘
层和保护层易受到化学腐蚀和环境因素的影响。
机械强度
02
母线具有较强的机械强度，适用于承受较大的机械应力。而电
缆的机械强度相对较弱，需要额外的保护措施。
安装和维护
03
母线的安装和维护相对简单，而电缆的敷设和安装需要更多的
时间和人力成本。
04 使用与维护
母线
新型材料和制造工艺的应用，如铝合金、铜合金和不锈钢 等，提高了母线的载流量和机械性能。同时，智能化母线 系统的研发和应用，实现了对母线运行状态的实时监控和 故障预警。
要点二
电缆
新型材料如高分子聚合物在电缆绝缘层中的应用，提高了 电缆的电气性能和耐热性能。此外，电缆附件的智能化和 模块化设计，使得电缆安装和维护更加便捷。
市场前景与竞争格局
母线
随着新能源和智能电网的快速发展，母线市场需求持续 增长。国内外众多企业纷纷进入母线市场，竞争格局日 益激烈。
电缆
电缆行业市场规模庞大，但竞争激烈。企业需要不断提 高产品质量和技术水平，以应对国内外同行的竞争压力 。同时，随着环保要求的提高，绿色环保电缆成为未来 发展的重要趋势。
电缆
电缆是一种由绝缘层、导体和保护层组成的电线，用于传输电能。导体通常由铜、铝或钢制成，绝缘层材料包括 聚乙烯、交联聚乙烯等。电缆的特点是传输效率高、绝缘性能好、耐腐蚀、使用寿命长，广泛应用于电力传输和 通信领域。
母线电缆导线的区别
母线主要是使用在大电流，如变压器低压侧进入低压柜时，各种柜无法分接给各个柜子。 电缆适合于使用在从配电柜到设备，这段距离或许很远，或许需要拐很多弯，采用母线就无法办到了，必须使用电缆。利用它良好的绝缘特性，弯曲特性。
母线——是中间可以接出分支线的。母线常在成组的柜内、变电站的场地出现。
电缆——不能在中间破口接出分支线。常在输、配电线路中。
1 母线是汇集电流用的。很多电源与供电回路都接在母线上，通过母线将电力汇集并送到各回路上去。所以母线的载流量要求比较大，母线的截面较大，因此母线一般都采用裸母线型式；
2 电缆是输送电缆用的，从电源向较长距离的负荷送电，有一部分采用电缆的型式。电缆的载流量相对比较小，采用绝缘方式，可以敷设在地下、沟道及架空构架上
导线的使用场合，在某些时候与电缆相同，但由于导线的敷设大多时候要穿管，不如电缆方便。但是有时候电缆也许做不到的而使用导线就可以办到。比如柜内走线，设备内走线，导线由于具有线径小，弯曲半径更小的特性，使用起来会更方便。 总之他们都是载流体，在电气行业中，根据不同的使用场合，投资的多少，选择不同的产品。
母线是变压器的一次线路，没有绝缘层包裹，电览一般都是经过变压的二次线路 从外形区别： 母线范围的有：母线槽、变压器高压侧的裸铜带、配电柜内的裸铜带。 电缆： 有多层绝缘层包裹的多芯或单芯电线、高压架空的单芯线。
母线 （busbar） 将电气装置中各截流分支回路连接接在一起的导体。它是汇集和分配电力的载体，又称汇流母线。 习惯上把各个配电单元中载流分支回路的导体均泛称为母线。母线的作用是汇集、分配和传送电能。由于母线在运行中，有巨大的电能通过，短路时，承受着很大的发热和电动力效应，因此，必须合理的选用母线材料、截面形状和截面积以符合安全经济运行的要求。
