限流电阻和分压电阻的区别

合集下载

限流电路和分压电路

限流电路和分压电路

WORD 格式可编辑限流电路和分压电路1. 限流和分压接法的比较( 1)限流电路: 如图 2 所示,实际上滑动变阻器的右边部分并没 有电流流过。

该电路的特点是:在电源电压不变的情况下, R 用两端的 电压调节范围: U ≥U 用≥UR 用/(R 0+R 用),电流调节范围: U/R 用≥I 用 ≥U/(R 0+R 用 )。

即电压和电流不能调至零,因此调节范围较小。

要使 限流电路的电压和电流调节范围变大, 可适当增大 R 0。

另外, 使用该电 路时,在接通电前, R 0 应调到最大。

( 2)分压电路: 如图 3 所示,实质上滑动变阻器的左边部分与 R 用并联后再与滑动变阻器的右边串联。

注意滑动变阻器的两端都有电流流 过,且不相同。

该电路的特点是:在电源电压不变的情况下, R 用 两端 的电压调节范围为 U ≥U 用≥0,即电压可调到零,电压调节范围大。

电 流调节范围为 E/R 用≥ I 用≥ 0。

使用分压电路,在当 R 0<R 用时,调节性能好。

通电前,滑片 P 置 于 A 端,使 U 用 =0 。

2 两种用法的选择A 优先选用限流式,从电能损耗方面分析消耗电能少。

用限流式具有电源负担轻,电路连 接简便等优点。

B 如果滑动变阻器的额定电流够用,在下列三种情况下 必须采用分压 接法:① 用电器的电压或电流要求从零开始连续可调。

例 1、1993 年全国高考题) 将量程为 100 μA 的电流表改装成量程为 1 mA 的电流表, 并用一标 准电流表与改装后的电流表串联, 对它进行校准 .校准时要求通过电流表的电流能从零连续调到 1mA ,试按实验要求画出电路图例 2、( 1999 广东卷)用图 3 中所给的实验器材测量一 个“ 12V ,5W ”的小灯泡在不同电压下的功率,其中电 流表有 3A 、0.6A 两档,内阻可忽略,电压表有 15V 、 3V 两档,内阻很大。

测量时要求加在灯泡两端的电压 可连续地从 0V 调到 12V 。

限流分压知识点总结

限流分压知识点总结

限流分压知识点总结在电路中,限流和分压是两个非常重要的概念。

限流是指通过某种方法来限制电流的流动,而分压则是将电压分成多个部分。

在实际的电路设计和应用中,我们经常会遇到需要使用这两种技术的情况。

在本文中,我们将重点介绍限流和分压的基本原理、应用场景和常见的电路设计。

一、限流的基本原理限流是通过某些元件或电路来限制电流的流动,防止电流过大损坏电路或元件。

常见的限流元件有电阻、电感、电容等。

下面我们将详细介绍这些元件在限流中的应用原理。

1. 电阻限流电阻是最常见的限流元件之一,它的限流原理主要是通过阻碍电流的流动来限制电流的大小。

在直流电路中,当电流通过电阻时,电阻会产生一定的电压降,这个电压与电流成正比,即U=IR。

通过选择合适的电阻数值,可以限制电流的大小,达到限流的目的。

在交流电路中,电阻也可以起到限流的作用,但需要考虑交流电路的频率对电阻的影响。

一般来说,交流电路中的电阻限流会受到频率的影响,需要进行特殊设计。

2. 电感限流电感是通过电磁感应产生电压的元件,当电流通过电感时,会产生一个阻碍电流变化的电压,即自感电动势。

这个电压可以阻碍电流的急剧变化,从而达到限流的目的。

电感限流的原理是通过自感电动势来阻碍电流的变化,从而限制电流的大小。

在交流电路中,电感限流的作用更为显著,因为交流电路中电流会不断变化,而电感可以阻碍这种变化,起到限流的作用。

3. 电容限流电容是存储电荷的元件,当电流通过电容时,会产生一个导致电荷变化的电流,这个电流可以阻碍电流的流动,从而起到限流的作用。

电容限流的原理是通过电容的电流导致电荷变化来阻碍电流的流动,从而限制电流的大小。

在交流电路中,电容限流的作用更为显著,因为电容可以随着交流电流周期性地存储和释放电荷,起到限流的作用。

二、限流的应用场景在实际的电路设计和应用中,限流通常会应用在以下几个方面:1. 保护电路和元件在某些情况下,电路中会出现电流过大的情况,这时就需要使用限流来限制电流的大小,避免电路或元件受到损坏。

限流式与分压式

限流式与分压式

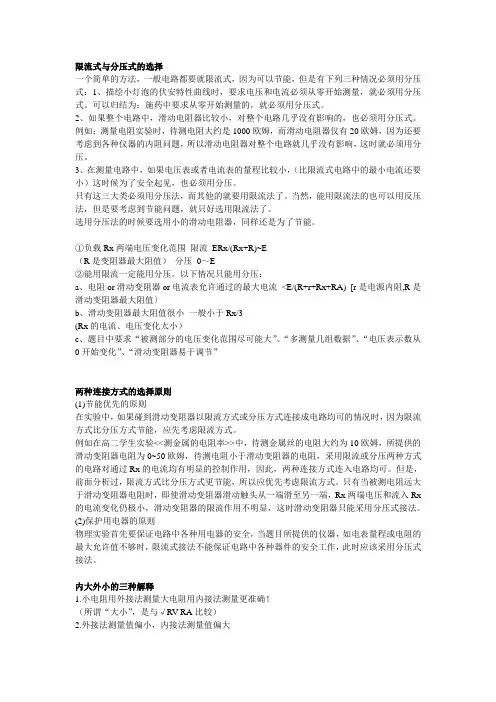

限流式与分压式的选择一个简单的方法,一般电路都要就限流式,因为可以节能,但是有下列三种情况必须用分压式:1、描绘小灯泡的伏安特性曲线时,要求电压和电流必须从零开始测量,就必须用分压式。

可以归结为:施药中要求从零开始测量的,就必须用分压式。

2、如果整个电路中,滑动电阻器比较小,对整个电路几乎没有影响的,也必须用分压式。

例如:测量电阻实验时,待测电阻大约是1000欧姆,而滑动电阻器仅有20欧姆,因为还要考虑到各种仪器的内阻问题,所以滑动电阻器对整个电路就几乎没有影响,这时就必须用分压。

3、在测量电路中,如果电压表或者电流表的量程比较小,(比限流式电路中的最小电流还要小)这时候为了安全起见,也必须用分压。

只有这三大类必须用分压法,而其他的就要用限流法了。

当然,能用限流法的也可以用反压法,但是要考虑到节能问题,就只好选用限流法了。

选用分压法的时候要选用小的滑动电阻器,同样还是为了节能。

①负载Rx两端电压变化范围限流ERx/(Rx+R)~E(R是变阻器最大阻值)分压0~E②能用限流一定能用分压。

以下情况只能用分压:a、电阻or滑动变阻器or电流表允许通过的最大电流<E/(R+r+Rx+RA) [r是电源内阻,R是滑动变阻器最大阻值〕b、滑动变阻器最大阻值很小一般小于Rx/3(Rx的电流、电压变化太小)c、题目中要求“被测部分的电压变化范围尽可能大”、“多测量几组数据”、“电压表示数从0开始变化”、“滑动变阻器易于调节”两种连接方式的选择原则(1)节能优先的原则在实验中,如果碰到滑动变阻器以限流方式或分压方式连接成电路均可的情况时,因为限流方式比分压方式节能,应先考虑限流方式。

例如在高二学生实验<<测金属的电阻率>>中,待测金属丝的电阻大约为10欧姆,所提供的滑动变阻器电阻为0~50欧姆,待测电阻小于滑动变阻器的电阻,采用限流或分压两种方式的电路对通过Rx的电流均有明显的控制作用,因此,两种连接方式连入电路均可。

限流法和分压法

限流法和分压法

限流法和分压法
限流法和分压法是电路中常用的两种基本方法,用于电路中电流和电压的调节。

限流法是指在电路中加上合适的电阻,限制电流的大小。

在直流电路中,通过串联一个恒定电阻来控制电流大小,在交流电路中通过串联一个电容或电感,形成阻抗,来达到限流的效果。

限流法可以用于保护电路和电子元件,同时还可以实现对电路中元件的精确电流控制。

分压法则是用于控制电路中电压的大小的一种方法。

在电路中将电阻串联或并联,通过改变电阻的大小比例来实现分压控制。

在电路中可以通过调整电阻比例的大小,来分配电压到不同的电路元件上,实现电压的稳定和精确控制。

这两种方法在电子学和电路设计中都有广泛应用,并且是电路设计中必须掌握的基本技术。

限流法与分压法的区别与选取原则

限流法与分压法的区别与选取原则

限流法与分压‎法的区别与选‎取原则限流法与电路‎串联,分压法与电路‎并联(如果在有箭头‎的划变导线上‎联有用电器,且划变接有三‎根导线时就为‎此)区别:1.限流接法线路‎结构简单,消耗能量少;2.分压接法电压‎调整范围大,可以从0到路‎端电压之间连‎续调节;选用原则:1.优先限流接法‎,因为它电路结‎构简单,消耗能量少;2.下列情况之一‎者,必须采用分压‎接法:(1)当测量电路的‎电阻远大于滑‎动变阻器阻值‎,采用限流接法‎不能满足要求‎时;(2)当实验要求多‎测几组数据(电压变化范围‎大),或要求电压从‎0开始变化时‎;(3)电源电动势比‎电压表量程大‎很多,限流接法滑动‎变阻器调到最‎大仍超过电压‎表量程时时。

那个姚小语怎‎么都回答反了‎啊?分压,电压的变化范‎围是0-E (滑动变阻器的‎两端接电源的‎正负极,滑片接一条支‎路,也就并联在电‎路中)限流,电压的变化范‎围是X-E(也就是不能调‎处0电压,这个是一端不‎接,也就是只连接‎两根导线,串联在电路中‎)一般接电路优‎先考虑的是限‎流,因为,功耗小。

但是需要电压‎从0开始变化‎的时候,就要使用分压‎法了,测伏安特性的‎时候,一定要采用分‎压法。

区别——1.滑动变阻器的‎限流法是串联‎在电路中的。

滑动变阻器的‎分压法是并联‎在电路中的。

2.滑动变阻器的‎分压法的电压‎可从零开始调‎节,而限流法不能‎从零开始调节‎(即分压法比限‎流法的可调节‎范围大)3.限流法消耗的‎功率比分压法‎少。

应用——1.需要调节范围‎大,且可从零开始‎调节时,用分压法。

2.要使电路中消‎耗的功率较小‎时,用限流法。

滑动变阻器分‎压与限流接法‎的选择滑动变阻器常‎被用来改变电‎路的电压和电‎流,根据连接方法‎的不同,可分为分压接‎法和限流接法‎.分压法是把整‎个变阻器的所‎有阻值接入电‎路,再从滑片和变‎阻器的一个端‎点上引出部分‎电压向外供电‎.限流法是变阻‎器的部分阻值‎串入电路,通过改变有效‎阻值来改变整‎个电路的电流‎.通常变阻器应‎选用限流接法‎,但在下列三种‎情况下,必须选择分压‎连接方式.(1)若采用限流电‎路,电路中的最小‎电流仍超过用‎电器的额定电‎流时,必须选用分压‎电路.(2)当用电器电阻‎远大于滑动变‎阻器全值电阻‎,且实验要求的‎电压变化范围‎较大或要求测‎量多组实验数‎据时,必须选用分压‎电路.(3)要求回路中某‎部分电路的电‎压从零开始可‎连续变化时须‎选用分压电路‎.物理电学实验‎中分压法的一‎个小知识点!!!!救命什么叫做滑动‎变阻器处于分‎压为零的地方‎?分压为零是什‎么概念?怎么移动滑片‎啊??谢谢大家!!很急!!最佳答案滑动变阻器连‎入电路的电阻‎为零,连入电路时,它分担得的电‎压也是零。

分压式和限流式口诀

分压式和限流式口诀

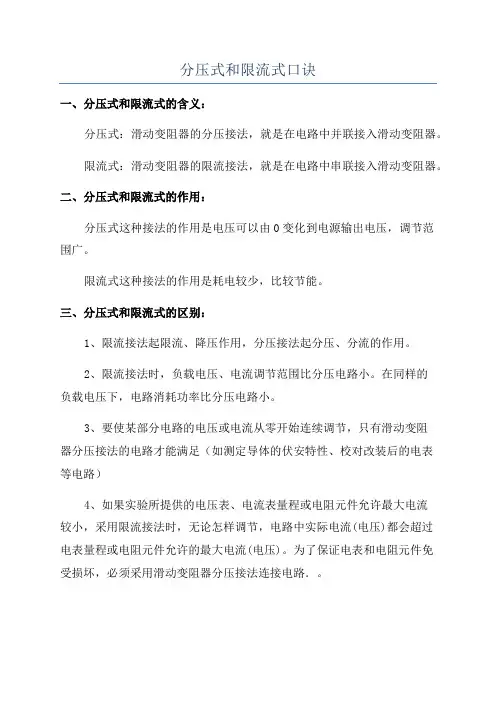

分压式和限流式口诀一、分压式和限流式的含义:分压式:滑动变阻器的分压接法,就是在电路中并联接入滑动变阻器。

限流式:滑动变阻器的限流接法,就是在电路中串联接入滑动变阻器。

二、分压式和限流式的作用:分压式这种接法的作用是电压可以由0变化到电源输出电压,调节范围广。

限流式这种接法的作用是耗电较少,比较节能。

三、分压式和限流式的区别:1、限流接法起限流、降压作用,分压接法起分压、分流的作用。

2、限流接法时,负载电压、电流调节范围比分压电路小。

在同样的负载电压下,电路消耗功率比分压电路小。

3、要使某部分电路的电压或电流从零开始连续调节,只有滑动变阻器分压接法的电路才能满足(如测定导体的伏安特性、校对改装后的电表等电路)4、如果实验所提供的电压表、电流表量程或电阻元件允许最大电流较小,采用限流接法时,无论怎样调节,电路中实际电流(电压)都会超过电表量程或电阻元件允许的最大电流(电压)。

为了保证电表和电阻元件免受损坏,必须采用滑动变阻器分压接法连接电路.。

5、伏安法测电阻实验中,若所用的变阻器阻值小于待测电阻阻值,若采用限流接法时,即使变阻器触头从一端滑至另一端,待测电阻上的电流(电压)变化小。

这不利于多次测量求平均值或用图像法处理数据,为了变阻器远小于待测电阻阻值的情况下能大范围地调节待测电阻上的电流(电压),应选择滑动变阻器的分压接法。

6、测量时电路电流(电压)没须要求从零开始连续调节,只是小范围内测量,且负载电阻R接近或小于滑动变阻器电阻R0,采用滑动变阻器限流接法。

7、电源的放电电流或滑动变阻器的额定电流太小,不能满足分压接法的要求,应采用滑动变阻器限流接法。

8、没有很高的要求,仅从安全性和精确性角度分析两者无可采用时可考虑安装简便和节能因素采用滑动变阻器限流接法。

限流法与分压法的区别与选取原则

限流法与分压法的区别与选取原则

精心整理限流法与分压法的区别与选取原则限流法与电路串联,分压法与电路并联(如果在有箭头的划变导线上联有用电器,且划变接有三根导线时就为此)区别:1.限流接法线路结构简单,消耗能量少;2.分压接法电压调整范围大,可以从0到路端电压之间连续调节;选用原则:1.优先限流接法,因为它电路结构简单,消耗能量少;2.下列情况之一者,必须采用分压接法:(1)当测量电路的电阻远大于滑动变阻器阻值,采用限流接法不能满足要求时;(2)当实验要求多测几组数据(电压变化范围大),或要求电压从0开始变化时;(3)电源电动势比电压表量程大很多,限流接法滑动变阻器调到最大仍超过电压表量程时时。

分压,电压的变化范围是0-E(滑动变阻器的两端接电源的正负极,滑片接一条支路,也就并联在电路中)限流,电压的变化范围是X-E(也就是不能调处0电压,这个是一端不接,也就是只连接两根导线,串联在电路中)一般接电路优先考虑的是限流,因为,功耗小。

但是需要电压从0开始变化的时候,就要使用分压法了,测伏安特性的时候,一定要采用分压法。

区别——1.滑动变阻器的限流法是串联在电路中的。

滑动变阻器的分压法是并联在电路中的。

2.滑动变阻器的分压法的电压可从零开始调节,而限流法不能从零开始调节(即分压法比限流法的可调节范围大)3.限流法消耗的功率比分压法少。

应用——1.需要调节范围大,且可从零开始调节时,用分压法。

2.要使电路中消耗的功率较小时,用限流法。

滑动变阻器分压与限流接法的选择滑动变阻器常被用来改变电路的电压和电流,根据连接方法的不同,可分为分压接法和限流接法.分压法是把整个变阻器的所有阻值接入电路,再从滑片和变阻器的一个端点上引出部分电压向外供电.限流法是变阻器的部分阻值串入电路,通过改变有效阻值来改变整个电路的电流.通常变阻器应选用限流接法,但在下列三种情况下,必须选择分压连接方式.(1)若采用限流电路,电路中的最小电流仍超过用电器的额定电流时,必须选用分压电路.(2)当用电器电阻远大于滑动变阻器全值电阻,且实验要求的电压变化范围较大或要求测量多组实验数据时,必须选用分压电路.(3)要求回路中某部分电路的电压从零开始可连续变化时须选用分压电路.物理电学实验中分压法的一个小知识点!!!!救命什么叫做滑动变阻器处于分压为零的地方?分压为零是什么概念?怎么移动滑片啊??谢谢大家!!很急!!最佳答案滑动变阻器连入电路的电阻为零,连入电路时,它分担得的电压也是零。

分压法和限流法的区别

分压法和限流法的区别

分压法和限流法的区别
 分压法和限流法的区别
 1、都是变阻器与“电表——待测电阻”系统之间的连接方式。

分压是变相
的并联,限流是串联。

分压测量范围广,更常用;限流可以保护元件,一般
需要计算。

 所谓限流就是由于电阻的增大,在电压不变的情况下,回路的电流减小;由于滑动变阻器的电阻,以及与通过其的电流的乘积,即为其两端的电压。

 2、分压,电压的变化范围是0-E(滑动变阻器的两端接电源的正负极,
滑片接一条支路,也就并联在电路中)。

 限流,电压的变化范围是X-E(也就是不能调处0电压,这个是一端不接,也就是只连接两根导线,串联在电路中)。

 3、滑动变阻器的限流法是串联在电路中的。

滑动变阻器的分压法是并联
在电路中的。

分压式接法和限流式接法的区别

分压式接法和限流式接法的区别

分压式接法特点
调节范围 01
能够实现从零到电源电动势的连 续调节,适用于需要宽范围电压
调节的实验。
02
保护作用
通常会在干路上加入保护电阻,以防止电路因电流 过大而损坏。
03 能量消耗
由于电流可以在干路和支路之间 分配,因此干路电流较大,消耗 的电能也相对较多。
接法选择依据
01
02
03
电阻匹配
当滑动变阻器的最大阻值与待测电阻的阻 值接近时,限流式接法更为合适;而当滑 动变阻器的最大阻值远小于待测电阻时,
分压式接法
在需要从零电压开始实验时更为合适,但需 要注意保护电路不受损害。
06
特殊情况处理
限流式接法的局限性
当滑动变阻器的电阻相对于其他用电器的电阻特 别小时,限流式接法难以起到调节作用。
此时若采用限流式接法,由于滑动变阻器电阻过小,其对电路电流 和电压的调节能力有限,难以达到预期的调节效果。
分压式接法的应用场景
电压。
保护电路和元件
分压式接法
01
通常需要在电路中加入保护电阻,以防止 在某些操作条件下对电路或元件造成损害

限流式接法
02
在电路中直接串联变阻器,通过调整变 阻器的电阻值来限制电流,从而保护电 路。
调节范围与精度
分压式接法
提供的电压调节范围通常更大,适合需要 精细调节电压的实验。
限流式接法
在调节电流时更为直接和简单,适合对电 流调节要求不太精细的场合。
范围。Biblioteka 限流式接法调节范围受滑动变阻器的最大阻值限 制,当滑动变阻器的阻值远小于被测
电阻时,调节范围会显著减小。
能源消耗分析
分压式接法
由于其结构特点,通常会导致 较大的干路电流,因此在实验 过程中会消耗更多的电能。

分压式和限流式选择

分压式和限流式选择

100E 100E 100E 100E , , . 101 102 , 103 11与 Rx 比较接近时,如 RX 约为 1Ω左右,R 为 0 —1Ω,如果调整 R 时, R 0,0.1,0.2,0.3……,1Ω,则: U 供 E,
x 1)提供电压范围: 限流式 : U 供 R R E ~ E x
当 R R X 大时,调整极不方便。 当 R与R X X 比较接近时,才能进行有效的调整;

R
分压式 : U 0 ~ E 供
(a)当 R R X 时,如:R=1Ω,RX=10000Ω,R 中 的左边电阻 R 左与 RX 并联后电阻 R 并,R 并≈R 左,滑动 变阻器的滑动触头从左向右滑动时, U 供几乎与 R 左成 正比。 (b)当 R R X 时,如;R=10000Ω,RX=1Ω时,R 中 的左边电阻 R 左与 RX 并联后电阻 R 并,R 并≈RX ,U 供几 乎与 RX 成正比。如:滑动变阻器的滑动触头从左向右 滑动时,滑动变阻的左边的电阻 R 左=0~9990Ω时,R 并 ≈RX=1Ω; R 右=10Ω,U 供≈0. 1E, ;R 左=9990~10000 Ω,时 U 供=0. 1E ~E 实际不是无法调整的。 (c)在 R与R X 比较接近时,才能进行有效的调整; 〖导解〗在上题中: 供电范围没有要求.R2>>RX,无论哪 种 方 式 都 不 方 便 ,R1<RX, 用 分 压 式 调 整 方 便 . 总之: 1:如果要求电压从 0 开始增加时则一定选分压式, 2:如果在 R RX 或 R RX 时,选分压式 3: 如果 R 比 RX 略大时选限流式。 4:一般不选 R>>RX 的滑动变阻器
故从供电电压范围上讲,显然分压式优于限流式.,但如 果题中要求电压从 0 开始增加时则一定选分压式,(如描 绘小灯泡伏特性曲线的实验)。如果没有这一要求,则从 其它方面分析。 2)调整提供电压的方便程度:(估算时不考虑电源内阻) (1)限流式: 滑动变阻器 R 太大、太小匀不方便调整 U 供,当 R 与待测电阻 RX 接近时才方便调整。

限流式与分压式图解课件

限流式与分压式图解课件
第二章 恒定电流
第4节 伏安法测电阻
一、限流和分压电路 1.限流式
E
Rx
R
图中变阻器起限流作用,求待测 电阻Rx的电压可调范围
Rx E~E Rx R
2.分压式
Rx
R E
图中变阻器起分压作用,求待测 电阻Rx的电压可调范围:
0~ E
二、电阻的测量: 伏安法 用电压表测出电阻两端的电压U, 用电流表测出通过电阻的电流I,利用 部分电路欧姆定律可以算出电阻的阻 值 R,
若R RA RV ,
例、用伏安法测量某电阻Rx的阻值,现有 实验器材如下: A.待测电阻Rx:约55Ω, B.电流表A:量程0-3A (内阻0.1Ω) C.电压表V:量程0-15V (内阻4KΩ) 确定电流表的内外接方式。
例、如图所示电流表和电压表 的读数分别为10V和0.1A,电压表内 阻为500Ω,那么待测电阻R的测量 值比真实值 小 ,测量值为 100Ω , 真实值为 125Ω .
A
V
R
R测
R RV R RV
UV R测 IA
<
UR R真 I R IV
•误差原因:电压表的分流,分流越小, 误差越小. •适合测量小电阻,即R<<RV.
电流表内接法
电压表示数 UV U R RA 电流表示数 I A I R
A
V
R
R测 R RA
UV R测 IA
U R I
1、伏安法测电阻的两种电路
• 电流表接在电压表 两接线柱外侧,通常叫 “外接法”
• 电流表接在电压表 两接线柱内侧,通常叫 “内接法”
V
A
R
V
A
R
因为电流表、电压表分别有分压、分 流作用,因此两种方法测量电阻都有误差.

限流电阻和分压电阻的区别

限流电阻和分压电阻的区别

• 在做有滑动变阻器的实验时,我们通常也 要串一只小电阻,这个电阻是一样的道理, 取限流保护作用。 下面再举个不是很分明
例子。 一个9V的电源,要点亮6V的小灯泡, 需要串联一只电阻,需要它承担3V的电压, 我们通常说这个电阻起到分压作用。
限流电阻——限流法与分压法的区别 与选取原则
• 限流法与电路串联,分压法与电路并联 (如果在有箭头的划变导线上联有用电器, 且划变接有三根导线时就为此)
主要职能,给他加上合适的职称“限流”
或者“分压”。限流的同时有分压,分压 的同时有限流。 先举一个“限流”和“分
压”分明的例子。 在有分支结构的电路中,
通常就很分明。例如一个9V的电源,为了 得到一个大约3V的电压供其他微型设备使 用。
• 我们可以这样做,取一个20欧姆和10欧姆 串联接在这个电源上,从这个10欧姆电阻 两端取出3V电压给外设备。那么这个10欧
姆的电阻就该说是分压作用,不可以说成 是限流。
• 再如,我们在做实验时,为了防止接线错 误,我们通常接上一个保险丝,或者一个 小阻值电阻,防止电流过大烧毁设备,这 个保险丝(其实就是一个很小的电阻)或 者电阻,在这里我们应该说成限流,而不 可以说成分压,(其实我们真不希望它分 压,可是它还是分去了很小的电压)。
限流电阻和分压电阻的区别
广东奥创电子
• 外观上没区别,都是电阻,分压和限流是 根据具体场景来看的,元器件对电流有要
求时,对电流设计时用电阻限流,同理元 件对电压有要求时用电阻来调整电压。
• 事物都是辩证统一的。任何电阻在任何位 置,只要有电流的存在,都有限流和分压
作用。我们主要看它所在的位置,担任的
• 因为功耗小一般接电路优先考虑的是限流。
• 但是需要电压从0开始变化的时候,就要使 用分压法了,测伏安特性的时候,一定要 采用分压法。

滑动变阻器的限流、分压

滑动变阻器的限流、分压
说明: 限流式适合测量阻值小的电阻(跟滑动变阻器的 总电阻相比相差不多或比滑动变阻器的总电阻还 小)。
分压式适合测量阻值较大的电阻(一般比滑动变 阻器的总电阻要大)。
题型一:电流表内外接、限流和分压接法的选 择、实物连接
• 用伏安法测量一个定值电阻阻值的实验所需的 器材实物图,器材规格如下:
(1)待测电阻 R x (约100Ω)
(2)直流毫安表(量程10mA,内阻50Ω) (3)直流电压表(量程3V,内阻5kΩ) (4)直流电源(输出电压4V,内阻可不计) (5)滑动变阻器(阻值0-15Ω,允许最大电流1A) (6)开关一个,导线若干 根据器材的规格和实验要求,在本题的实物图上 连线.
要点: 1、电流表内外接的选择: 2、限流接法和分压接法的选择: 3、连接实物图:
分压式电路的特点:
1.电压可从零开始调节到电源电动势,调节范围较大.
2.电路结构较为复杂.电能损耗较大.
可调范围
电路结构 电能损耗
限流式 Rx E ~ E Rx R 较简单
较小
分压式
0~E
较复杂 较大
限流电路和分压电路选择
(一)当电路对限流和分压没有明确要求时,
采用限流接法比分压接法节能 (二)下列三种情况必须选用分压式接法
3A量程内阻为0.25Ω; ⑶滑动变阻器(20Ω,1A); ⑷滑动变阻器(2kΩ,1.5A); ⑸蓄电池组(6V,内阻不计); ⑹电键、导线。 要求待测电阻Rx中电流从零开始连续可调
电学实验仪器和电路的选择
(1)电路设计原则:安全性、精确性、方便性.
(2)电学实验仪器的选择:不超过仪表的量程,实现 较大范围的灵敏调节,务必使指针有较大偏转(一 般要大于满偏度的1/3),以减少读数误差.

分压式与限流式以及内接法与外接法

分压式与限流式以及内接法与外接法

恒定电流二知识点一:滑动变阻器的使用方法:a 限流接法。

b 分压接法。

1、滑动变阻器的限流接法与分压接法的特点:如图所示的两种电路中,滑动变阻器(最大阻值为R0)对负载RL的电压、电流强度都起控制调节作用,通常把图(a)电路称为限流接法,图(b)电路称为分压接法.负载RL上电压调节范围(忽略电源内阻)负载RL上电流调节范围(忽略电源内阻)相同条件下电路消耗的总功率限流接法E≤UL≤E≤IL≤EIL分压接法0≤UL≤E0≤IL≤E(IL+Iap)比较分压电路调节范围较大分压电路调节范围较大限流电路能耗较小其中,在限流电路中,通RL的电流IL=,当R0>RL时IL主要取决于R0的变化,当R0<RL时,IL主要取决于RL,特别是当R0<<RL时,无论怎样改变R0的大小,也不会使IL有较大变化.在分压电路中,不论R0的大小如何,调节滑动触头P的位置,都可以使IL有明显的变化.2、滑动变阻器的限流接法与分压接法的选择方法滑动变阻器以何种接法接入电路,应遵循安全性、精确性、节能性、方便性原则综合考虑,灵活择取.(1)下列三种情况必须选用分压式接法①、若要求被测电阻两端电压变化范围较大,或需要从零开始可连续调节时(如:测定导体的伏安特性、校对改装后的电表等电路),必须采用分压接法.分压式电路中,在电路中的电流小于滑动变阻器的额定电流的前提下,应该选择量程较小的变阻器(调节效果好,电压变化均匀)。

②、当用电器的电阻RL远大于滑动变阻器的最大值R0,且实验要求的电压变化范围较大(或要求测量多组数据)时,必须采用分压接法.③、当用电器的电阻RL远小于滑动变阻器的最大值R0,为使被测电阻中的电流有明显变化,应采用分压接法.④、若采用限流接法,电路中实际电压(或电流)的最小值仍超过RL的额定电流时,只能采用分压接法.(2)下列情况可选用限流式接法①、测量时电路电流或电压没有要求从零开始连续调节,只是小范围内测量,且RL与R0接近或RL略小于R0,两种接法都可以,采用限流式接法较好,节能省电.②、电源的放电电流或滑动变阻器的额定电流太小,不能满足分压式接法的要求时,采用限流式接法.③、没有很高的要求,仅从安全性和精确性角度分析两者均可采用时,考虑安装简便和节能因素采用限流式接法.知识点二:电流表内接法与电流表外接法的比较根据欧姆定律的变形公式可知,要测某一电阻的阻值,只要用电压表测出两端的电压,用电流表测出通过的电流,代入公式即可计算出电阻的阻值。

分压式与限流式的选择

分压式与限流式的选择

高考物理难点分析——限流式与分压式的选择一个简单的方法,一般电路都要就限流式,因为可以节能,但是有下列三种情况必须用分压式。

1.描绘小灯泡的伏安特性曲线时,要求电压和电流必须从零开始测量,就必须用分压式。

可以归结为:实验中要求从零开始测量的,就必须用分压式。

2.如果整个电路中,滑动电阻器比较小,对整个电路几乎没有影响的,也必须用分压式。

例如:测量电阻实验时,待测电阻大约是1000欧姆,而滑动电阻器仅有20欧姆,因为还要考虑到各种仪器的内阻问题,所以滑动电阻器对整个电路就几乎没有影响,这时就必须用分压。

3.在测量电路中,如果电压表或者电流表的量程比较小,(比限流式电路中的最小电流还要小)这时候为了安全起见,也必须用分压。

只有这三大类必须用分压法,而其他的就要用限流法了。

当然,能用限流法的也可以用分压法,但是要考虑到节能问题,就只好选用限流法了。

综上所述,可以简记为:零起必分(压),滑小必分(压);滑大可限(流),但烧表必分。

选用分压法的时候要选用小的滑动电阻器,同样还是为了节能。

①负载Rx两端电压变化范围限流ERx/(Rx+R)~E(R是变阻器最大阻值)分压0~E②能用限流一定能用分压。

以下情况只能用分压:a.电阻or滑动变阻器or电流表允许通过的最大电流<E/(R+r+Rx+RA) ,r是电源内阻,R是滑动变阻器最大阻值。

b.滑动变阻器最大阻值很小一般小于Rx/3(Rx的电流、电压变化太小)c.题目中要求“被测部分的电压变化范围尽可能大”、“多测量几组数据”、“电压表示数从0开始变化”、“滑动变阻器易于调节”两种连接方式的选择原则(1)节能优先的原则在实验中,如果碰到滑动变阻器以限流方式或分压方式连接成电路均可的情况时,因为限流方式比分压方式节能,应先考虑限流方式。

例如在高二学生实验“测金属的电阻率”中,待测金属丝的电阻大约为10欧姆,所提供的滑动变阻器电阻为0~50欧姆,待测电阻小于滑动变阻器的电阻,采用限流或分压两种方式的电路对通过Rx的电流均有明显的控制作用,因此,两种连接方式连入电路均可。

限流电阻和分压电阻的区别

限流电阻和分压电阻的区别

• 在做有滑动变阻器的实验时,我们通常也 要串一只小电阻,这个电阻是一样的道理, 取限流保护作用。 下面再举个不是很分明
例子。 一个9V的电源,要点亮6V的小灯泡, 需要串联一只电阻,需要它承担3V的电压, 我们通常说这个电阻起到分压作用。
限流电阻——限流法与分压法的区 别与选取原则
• 限流法与电路串联,分压法与电路并联 (如果在有箭头的划变导线上联有用电器, 且划变接有三根导线时就为此)
分压电压的变化范围是0e滑动变阻器的两端接电源的正负极滑片接一条支路也就并联在电路中限流电压的变化范围是xe也就是不能调处0电压这个是一端不接也就是只连接两根导线串联在电路中但是需要电压从0开始变化的时候就要使用分压法了测伏安特性的时候一定要采用分压法
限流电阻和分压电阻的区别
广东奥创电子
• 外观上没区别,都是电阻,分压和限流是 根据具体场景来看的,元器件对电流有要
• 3.限流法消耗的功率比分压法少。
• 应用--
• 1.需要调节范围大,且 可从零开始调节时, 用分压法。
• 2.要使电路中消耗的功 率较小时,用限流法。
• 滑动变阻器分压与限流接法的选择 滑动变 阻器常被用来改变电路的电压和电流,根 据连接方法的不同,可分为分压接法和限 流接法。分压法是把整个变阻器的所有阻 值接入电路,再从滑片和变阻器的一个端 点上引出部分电压向外供电。
范围大),或要求电压从0开始变化时;
• (3)电源电动势比电压表量程大很多,限 流接法滑动变阻器调到最大仍超过电压表 量程时时。
• 分压,电压的变化范围是0-E (滑动变阻器 的两端接电源的正负极,滑片接一条支路, 也就并联在电路中)
• 限流,电压的变化范围是X-E(也就是不能 调处0电压,这个是一端不接,也就是只连 接两根导线,串联在电路中)
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
范围大),或要求电压从0开始变化时;
• (3)电源电动势比电压表量程大很多,限 流接法滑动变阻器调到最大仍超过电压表 量程时时。
• 分压,电压的变化范围是0-E (滑动变阻器 的两端接电源的正负极,滑片接一条支路, 也就并联在电路中)
• 限流,电压的变化范围是X-E(也就是不能 调处0电压,这个是一端不接,也就是只连 接两根导线,串联在电路中)
• 区别:
• 1.限流接法线路结构简 单,消耗能量少;
• 2.分压接法电压调整范 围大,可以从0到路端 电压之间连续调节;
选用原则
• 1.优先限流接法,因为它电路结构简单,消 耗能量少;
• 2.下列情况之一者,必须采用分压接法: • (1)当测量电路的电阻远大于滑动变阻器
阻值,采用限流接法不能满足要求时; • ()当实验要求多测几组数据(电压变化
• 限流法是变阻器的部分阻值串入电路,通 过改变有效阻值来改变整个电路的电流。
通常变阻器应选用限流接法,但在下列三 种情况下,必须选择分压连接方式。
• (1)若采用限流电路,电路中的最小电流 仍超过用电器的额定电流时,必须选用分 压电路。
• (2)当用电器电阻远大于滑动变阻器全值 电阻,且实验要求的电压变化范围较大或 要求测量多组实验数据时,必须选用分压 电路。
限流电阻和分压电阻的区别
广东奥创电子
• 外观上没区别,都是电阻,分压和限流是 根据具体场景来看的,元器件对电流有要
求时,对电流设计时用电阻限流,同理元 件对电压有要求时用电阻来调整电压。
• 事物都是辩证统一的。任何电阻在任何位 置,只要有电流的存在,都有限流和分压 作用。我们主要看它所在的位置,担任的 主要职能,给他加上合适的职称“限流” 或者“分压”。
• 在做有滑动变阻器的实验时,我们通常也 要串一只小电阻,这个电阻是一样的道理, 取限流保护作用。 下面再举个不是很分明
例子。 一个9V的电源,要点亮6V的小灯泡, 需要串联一只电阻,需要它承担3V的电压, 我们通常说这个电阻起到分压作用。
限流电阻——限流法与分压法的区 别与选取原则
• 限流法与电路串联,分压法与电路并联 (如果在有箭头的划变导线上联有用电器, 且划变接有三根导线时就为此)
• 限流的同时有分压,分压的同时有限流。 先举一个“限流”和“分压”分明的例子。
在有分支结构的电路中,通常就很分明。 例如一个9V的电源,为了得到一个大约3V 的电压供其他微型设备使用。
• 我们可以这样做,取 一个20欧姆和10欧姆
串联接在这个电源上, 从这个10欧姆电阻两 端取出3V电压给外设 备。那么这个10欧姆
• 因为功耗小一般接电路优先考虑的是限流。
• 但是需要电压从0开始变化的时候,就要使 用分压法了,测伏安特性的时候,一定要 采用分压法。
• 区别-• 1.滑动变阻器的限流法是串联在电路中的。
滑动变阻器的分压法是并联在电路中的。
• 2.滑动变阻器的分压法的电压可从零开始调 节,而限流法不能从零开始调节
的电阻就该说是分压
作用,不可以说成是 限流。
• 再如,我们在做实验时,为了防止接线错 误,我们通常接上一个保险丝,或者一个 小阻值电阻,防止电流过大烧毁设备,这 个保险丝(其实就是一个很小的电阻)或 者电阻,在这里我们应该说成限流,而不 可以说成分压,(其实我们真不希望它分 压,可是它还是分去了很小的电压)。
• 3.限流法消耗的功率比分压法少。
• 应用--
• 1.需要调节范围大,且 可从零开始调节时, 用分压法。
• 2.要使电路中消耗的功 率较小时,用限流法。
• 滑动变阻器分压与限流接法的选择 滑动变 阻器常被用来改变电路的电压和电流,根 据连接方法的不同,可分为分压接法和限 流接法。分压法是把整个变阻器的所有阻 值接入电路,再从滑片和变阻器的一个端 点上引出部分电压向外供电。
• (3)要求回路中某部分电路的电压从零开 始可连续变化时须选用分压电路。
