工程制图与识图之图样画法68页PPT
合集下载
建筑工程制图与识图PPT课件
立体的三面投影图
三面投影图是采用正投影法将空间几何 元素或几何形体分别投影到相互垂直的三个 投影面上，并按一定的规律将投影面展开成 一个平面，把获得的投影排列在一起，使多 个投影互相补充，以便确切地、唯一地反映 表达对象的空间位置或形状。这种图又称正 投影图。
三面投影体系的建立
正立投影面 V 〔V面〕
正面投影积聚为一点；水 平投影及侧面投影平行于OY轴， 且反映实长。
侧垂线〔垂直于W面，同时平行于H、
V面的直线〕
Z
V
a
b
a
b Z a(b)
ab X
O
YW
A
BW
X
O
a
b
YH
Ha
b
侧面投影积聚为一点；水平投影
Y 及正面投影平行于OX轴，且反映实长。
投影面垂直线的投影特性
投影面垂直线的投影特性可概括如下： 〔1〕直线在它所垂直的投影面上的投影积聚成一点； 〔2〕该直线在其他两个投影面上的投影分别垂直于 相应的投影轴，且都等于该直线的实长。
§1-2 正投影的根本 性质
研究投影的根本性质，旨在研究空间几 何元素本身与其落在投影面上的投影之间的 一一对应关系。其中最主要的是要弄清楚哪 些空间几何特征在投影图上保持不变；哪些 空间几何特征发生了变化和如何变化。
由于正投影具有较好的度量性，因此工 程制图的根底主要是正投影法，所以必须先 掌握正投影的根本性质〔以后除特别指明外，
两面投影体系的建立：
V
V——正面投影面
a
H——水平投影面 OX——投影轴
X
ax
AO
点的两面投影能够 唯一确定点的空间位 置。
H
a
点的两面投影图的形成
工程制图与画法几何课件
7.3 斜二轴等测图
一、轴向伸缩系数和轴间角
1:1 1:1
Z1
X1 1:1 O1 45° Y1
Y1
X1 1:1 45°
O1
Z1
轴向伸缩系数：p=r=1 ，q=0.5
轴间角： 轴测图画法
平行于各坐标面的圆的画法
☆平行于V面的圆仍为圆，反映 实形。
☆平行于H面的圆为椭圆，长轴 对O1X1轴偏转7°,长轴≈1.06d, 短轴≈0.33d
☆平行于W面的圆与平行于H面的 圆的椭圆形状相同，长轴对 O1Z1轴偏转7°。
由于两个椭圆的作图相当繁，所以当物体这 两个方向上有圆时，一般不用斜二轴测图，而采 用正等轴测图。
斜二轴测图的最大优点： 物体上凡平行于V面的平面都反映实形。
7.1 轴测图的基本知识
一、轴测图的形成
将物体连同确定其空间位置的直角坐 标系，沿不平行于任一坐标面的方向，用 平行投影法将其投射在单一投影面上所得 的具有立体感的图形叫做轴测图。
得到轴测投影的面叫做轴测投影面。
用正投影法形成的轴测图叫正轴测图。 用斜投影法形成的轴测图叫斜轴测图。
二、轴测轴、轴间角和轴向伸缩系数
★作 O2D1⊥O1A1 ， O2G1⊥O1C1 O3 E1⊥O1A1 ， O3F1⊥A1B1
D2● G2 ● O1
G● 1
E A 2 ●
1
O E1 ●
●
5
●
●
F1
O3
●
D1 O●4
B1
O● 2
C1
★分别以 O2、 O3为圆心， O2D1、 O3E1为半径画圆弧
★定后端面的圆心，画后端面
的圆弧
★定后端面的切点D２、G２、E２ ★作公切线
工程制图基本知识ppt课件
(1:1.5) 1:2 (1:2.5) 1:3 (1:4) 1:5 (1:6) (1:1.5×10n) 1:2×10n (1:2.5×10n) (1:4×10n) (1:6×10n)
2:1 (2.5:1) (4:1) 5:1 1×10n:1 2.5×10n:1 (4×10n:1) 5×10n:1
1:1×10n 1:5×10n
图线型式
应用举例 轴线、对称中心线、轨迹线等
轴线
中心线
轨迹线
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
图线名称及线宽
（5）波浪线 d/2 （6）双折线 d/2
图线型式
应用举例
断裂线、视图与剖视的分界线 断裂线
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
纸边界线
装订图框格式
图框线
B c
c L
c
c a
c
a
c
标题栏
L
X型
周边
标题栏
B
Y型
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
0
297 594 891 1189 1486 1783 2080 2378
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人

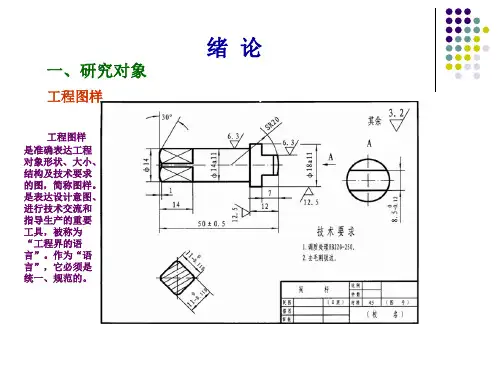

工程制图完整版ppt课件
(2).将物体正放在三投影面体系中，用正投影法向三个 投影面投影，就得到了物体的三面投影。
(3).为了画图和看图的方便，假想地将三个投影面展开、摊
平在同一平面上，并且规定：正平面V不动；水平面H绕OX轴向下 旋转90°；侧平面W绕OZ轴向右旋转90°如图所示。
(4).按上述方法展开后如图所示
(5).投影面的边框线和投影轴均不必画出，同时，也 不需要标明视图名称，最后得到的三视图如图所示。
1.绪论
0.5
2.制图的基本知识与技能
1.5
3.正投影基础的基础知识
10
4.立体的投影
10
5.轴测投影图
1
6.组合体视图
10
7.机件常用的表达方法
10
8.标准件、齿轮和弹簧
2
9.零件图
2
10.装配图
1
四、学习方法
1、培养空间想象能力和空间分析能力。 2、养成认真、耐心、细致的作风。 3、严守制图国家标准。 4、多练习。
画法
2).锥度
正圆锥底圆直径与其高度之比称为锥度。对于圆锥台，则为
底圆直径与顶圆直径的差与圆锥台的高度之比，其值最终化为
1﹕n的形式。符号、标注、作法见图。
标
注
符号
作 法
4.圆弧连接
1).含义
用已知半径的圆弧光滑连接（即相切）两已知线段(直线或圆弧)， 称为圆弧连接。
2).连接圆弧的几何要素
半径—已知、圆心 —待求、连接点的位置—待求
例:
例:
例:
例:
小结
1.掌握国家标准的基本内容：图幅、图 框 格式、常用比例、写字要求及字形、图 线宽度等；
2.正确使用绘图工具：画正六边形、椭 圆 等基本图形；
说课-工程制图与识图ppt课件.pptx
一、教学过程采用图示加讲解原则，使学生初步了解。 二、教学过程中列举教学模型，加深学生的印象。 三、在课堂上适当留时间做练习，做到当堂听课当堂消化。 四、课后布置习题作业，让学生巩固知识。
学生学法设计
学生特点
文理生兼有，学 习基础差异较大。 数理能力、空间 思维能力一般。 对本课程重要性 认识不够。 部分同学学习兴 趣浓厚，具备一 定的识图和绘图 能力。
学习难度
抽象思维的建立。 绘图习惯的养成。 学习兴趣的培养。 专业常识的积累。
学习方法
• 老师讲授 抓住课堂时间
• 自主探究 独立思考问题
• 勤学多练 课后及时完成作 业，勤学多思
• 分析归纳 利用思维的发展， 培养实践能力
考查学生对所学内容的理解和实际表现，力求全面、客观反映 学生的空间想象能力。
课程性质与定位 教学目标 教学内容、环节及学时分配 教学方法与手段 课程考核方式 课程教学资源 教学反馈与教学效果
课程性质
◦ 本课程为资产评估专业的专业基础课程之一， 是讲解如何用投影法绘制工程图样、求解空间 几何问题的理论和方法。
课程的前后段
• 第四学期
建筑工程 评估基础
• 第五学期
不动产 估价
• 第六学期
1 知识目标
掌握正投影规律为基础的一系列内容，并运用其解决 “由物画图”和“由图想物”的问题
2 能力目标
培养学生理论联系实际的能力，懂得如何查阅标准， 掌握一般建筑图纸的识读
3 素质目标 培养学生换位思考、多角度综合看待事物的方法论 和严谨细致、认真负责的工作作风
情境迁移导入 讲授课堂内容
实例、模型引入要讲授的新知识， 易于理解，易于新知识的迁移运用
教学方法手段 多种方法并用 提高教学效果
学生学法设计
学生特点
文理生兼有，学 习基础差异较大。 数理能力、空间 思维能力一般。 对本课程重要性 认识不够。 部分同学学习兴 趣浓厚，具备一 定的识图和绘图 能力。
学习难度
抽象思维的建立。 绘图习惯的养成。 学习兴趣的培养。 专业常识的积累。
学习方法
• 老师讲授 抓住课堂时间
• 自主探究 独立思考问题
• 勤学多练 课后及时完成作 业，勤学多思
• 分析归纳 利用思维的发展， 培养实践能力
考查学生对所学内容的理解和实际表现，力求全面、客观反映 学生的空间想象能力。
课程性质与定位 教学目标 教学内容、环节及学时分配 教学方法与手段 课程考核方式 课程教学资源 教学反馈与教学效果
课程性质
◦ 本课程为资产评估专业的专业基础课程之一， 是讲解如何用投影法绘制工程图样、求解空间 几何问题的理论和方法。
课程的前后段
• 第四学期
建筑工程 评估基础
• 第五学期
不动产 估价
• 第六学期
1 知识目标
掌握正投影规律为基础的一系列内容，并运用其解决 “由物画图”和“由图想物”的问题
2 能力目标
培养学生理论联系实际的能力，懂得如何查阅标准， 掌握一般建筑图纸的识读
3 素质目标 培养学生换位思考、多角度综合看待事物的方法论 和严谨细致、认真负责的工作作风
情境迁移导入 讲授课堂内容
实例、模型引入要讲授的新知识， 易于理解，易于新知识的迁移运用
教学方法手段 多种方法并用 提高教学效果
建筑工程制图与识图(共95张PPT)
建筑立面图
表示建筑物的立面外观，包括 墙面、门窗、阳台、雨篷等。
建筑详图
表示建筑物细部的详细构造和 做法，包括节点详图、大样图 等。
图纸的编排与装订
01
02
03
图纸编排
按照一定顺序将各张图纸 进行排列，方便查阅和使 用。
图纸折叠
将大幅面图纸折叠成标准 大小，便于存档和携带。
图纸装订
将编排好的图纸进行装订 ，形成完整的图纸集，方 便保管和使用。
建筑工程制图的基
03
本技能
制图的基本步骤
绘制图框和标题栏
按照制图规范，绘制图框和标题 栏，填写工程名称、比例、图号 等信息。
绘制图形
使用绘图工具，按照制图规范， 绘制建筑形体、构件、设备等图 形。
标注尺寸
使用尺寸标注工具，标注建筑形 体、构件、设备等的尺寸，注意 尺寸标注的准确性和规范性。
确定图纸类型和比例
标注标高和索引符号
在图纸上标注标高和索引符号，以便定位和查找 相关信息。
建筑详图制图实践
选择详图类型
根据建筑详图的表达需求，选择合适的详图 类型，如节点详图、大样图等。
绘制详图轮廓线和构件
在图纸上绘制详图轮廓线和构件，如钢筋、 混凝土等，标明其位置和尺寸。
绘制材料和质感
在建筑详图上绘制材料和质感，如石材、木 材等，以表达细部构造效果。
注意图纸的规范性和准确性
检查图纸是否符合制图标准，有无遗漏或错 误。
掌握图纸的快速阅读技巧
学习如何快速浏览图纸，抓住重点信息，提 高工作效率。
理解设计意图和施工要求
通过图纸了解设计师的设计意图和施工要求 ，为后续工作打下基础。
善于利用辅助工具
使用CAD等辅助软件帮助理解和分析图纸， 提高识图的准确性和效率。
建筑工程制图与识图课件PPT课件
12
第12页/共37页
1.2.2 比例（GB／T14690—1993）
——是图中图形与其实物相应要素的线性尺寸之比(线性尺寸是指能用 直线表达的尺寸，如直线的长度、圆的直径等) 。
表1-2 国标规定的比例
13
第13页/共37页
1.2.3 字体（GB／T14691—1993）
1．汉字：长仿宋体（国家正式公布的简化字，宽约为 高的2/3）。
图1-17 尺寸的组成与标注示例
19
第19页/共37页
1. 尺寸的组成
(1) 尺寸界线（细实线）——用来表示尺寸的度量范围。 用细实线绘制，并可用图形的轮廓线、轴线或对称中心线代
替。 (2)尺寸线——表示所注尺寸的度量方向和长度。
用细实线绘制，不能用其他线代替或与其他线重合。 (3)尺寸起止符号（尺寸线终端）——尺寸的起止点。
10
第10页/共37页
2．图框格式 图框——图纸上限定绘图区域的线框。
(a) A0~A3横式幅面
第11页/共37页
(b) A4立式幅面
11
3．标题栏（GB/T 10610.1－1989）
—— 位于图纸右下角与图框线相接。用来填写图名、制 图人名、设计单位、图纸编号、比例等内容。
图1-11 制图作业标题栏格式
(3)绘制图形的对称中心线、轴线时，其点画线应超出图形轮廓线外 3mm～5mm，且点画线的首末两端是长划，而不是短划；用点画线 绘制圆的对称中心线时，圆心应为线段的交点。
(4)在较小的图形上绘制点画线、双点画线有困难时，可用细实线代替。
(5)虚线、点画线、双点画线自身相交或与其他任何图线相交时，都应是 线、线相交，而不应在空隙处或短划处相交，但虚线如果是实线的延 长线时，则在连接虚线端处留有空隙。
第12页/共37页
1.2.2 比例（GB／T14690—1993）
——是图中图形与其实物相应要素的线性尺寸之比(线性尺寸是指能用 直线表达的尺寸，如直线的长度、圆的直径等) 。
表1-2 国标规定的比例
13
第13页/共37页
1.2.3 字体（GB／T14691—1993）
1．汉字：长仿宋体（国家正式公布的简化字，宽约为 高的2/3）。
图1-17 尺寸的组成与标注示例
19
第19页/共37页
1. 尺寸的组成
(1) 尺寸界线（细实线）——用来表示尺寸的度量范围。 用细实线绘制，并可用图形的轮廓线、轴线或对称中心线代
替。 (2)尺寸线——表示所注尺寸的度量方向和长度。
用细实线绘制，不能用其他线代替或与其他线重合。 (3)尺寸起止符号（尺寸线终端）——尺寸的起止点。
10
第10页/共37页
2．图框格式 图框——图纸上限定绘图区域的线框。
(a) A0~A3横式幅面
第11页/共37页
(b) A4立式幅面
11
3．标题栏（GB/T 10610.1－1989）
—— 位于图纸右下角与图框线相接。用来填写图名、制 图人名、设计单位、图纸编号、比例等内容。
图1-11 制图作业标题栏格式
(3)绘制图形的对称中心线、轴线时，其点画线应超出图形轮廓线外 3mm～5mm，且点画线的首末两端是长划，而不是短划；用点画线 绘制圆的对称中心线时，圆心应为线段的交点。
(4)在较小的图形上绘制点画线、双点画线有困难时，可用细实线代替。
(5)虚线、点画线、双点画线自身相交或与其他任何图线相交时，都应是 线、线相交，而不应在空隙处或短划处相交，但虚线如果是实线的延 长线时，则在连接虚线端处留有空隙。
建筑工程制图与识图课件
建筑图纸的识读方法
熟悉建筑图纸的基本构成和符号
学会识别建筑图纸中的平面图、立面图、剖面图等
理解建筑图纸中的建筑结构、材料、施工工艺等信息
掌握建筑图纸的尺寸标注和比例关系
建筑图纸的审核与修改
审核内容：图纸是否符合规范、设计意图、施工要求等
审核方法：采用自审、互审、会审等方式
修改原则：保证设计意图、施工要求、规范要求等
识读要点：关注设备位置、管道走向、阀门位置等
识读技巧：利用CAD软件进行辅助识读，提高识读效率和准确性
识读方法：从整体到局部，从大到小，从粗到细
建筑工程制图与识图案例分析
PART SIX
实际工程图纸的解读与分析
工程图纸的解读与分析注意事项
工程图纸的解读与分析实例
工程图纸的识读方法与技巧
工程图纸的组成与分类
绘制内容：设备位置、管道走向、阀门位置、风口位置等
注意事项：尺寸标注准确、文字清晰、图面整洁、符合规范要求
绘制步骤：确定图纸比例、绘制平面图、绘制系统图、标注尺寸和文字
建筑工程识图实践
PART FIVE
建筑施工图的识读
建筑施工图的识读要点：注意尺寸、比例、标高、材料、构造等
建筑施工图的识读技巧：利用CAD软件进行辅助识读，提高识读效率和准确性
制图基本知识
制图规范：尺寸标注、比例尺、图例等
制图工具：铅笔、橡皮、尺子、圆规等
制图方法：平面图、立面图、剖面图、透视图等
制图技巧：线条粗细、颜色深浅、阴影处理等
制图标准与规范
制图尺寸：按照国家标准规定的尺寸进行绘制
制图格式：采用国家标准规定的制图格式
制图内容：包括建筑平面图、立面图、剖面图等
制图基本要求：清晰、准确、规范
熟悉建筑图纸的基本构成和符号
学会识别建筑图纸中的平面图、立面图、剖面图等
理解建筑图纸中的建筑结构、材料、施工工艺等信息
掌握建筑图纸的尺寸标注和比例关系
建筑图纸的审核与修改
审核内容：图纸是否符合规范、设计意图、施工要求等
审核方法：采用自审、互审、会审等方式
修改原则：保证设计意图、施工要求、规范要求等
识读要点：关注设备位置、管道走向、阀门位置等
识读技巧：利用CAD软件进行辅助识读，提高识读效率和准确性
识读方法：从整体到局部，从大到小，从粗到细
建筑工程制图与识图案例分析
PART SIX
实际工程图纸的解读与分析
工程图纸的解读与分析注意事项
工程图纸的解读与分析实例
工程图纸的识读方法与技巧
工程图纸的组成与分类
绘制内容：设备位置、管道走向、阀门位置、风口位置等
注意事项：尺寸标注准确、文字清晰、图面整洁、符合规范要求
绘制步骤：确定图纸比例、绘制平面图、绘制系统图、标注尺寸和文字
建筑工程识图实践
PART FIVE
建筑施工图的识读
建筑施工图的识读要点：注意尺寸、比例、标高、材料、构造等
建筑施工图的识读技巧：利用CAD软件进行辅助识读，提高识读效率和准确性
制图基本知识
制图规范：尺寸标注、比例尺、图例等
制图工具：铅笔、橡皮、尺子、圆规等
制图方法：平面图、立面图、剖面图、透视图等
制图技巧：线条粗细、颜色深浅、阴影处理等
制图标准与规范
制图尺寸：按照国家标准规定的尺寸进行绘制
制图格式：采用国家标准规定的制图格式
制图内容：包括建筑平面图、立面图、剖面图等
制图基本要求：清晰、准确、规范
建筑工程制图与识图ppt课件
制图步骤与方法
准备工作
确定图纸幅面、比例尺和绘图工具等。
绘制底稿
用铅笔轻轻绘制出图形的主要轮廓线和中心线 等。
加深图线
按照制图规定，用针管笔或鸭嘴笔加深图线，注 意图线的粗细和种类。
标注尺寸
按照制图规定，标注出图形的尺寸，注意尺寸标注 的准确性和清晰性。
填写标题栏
在图纸的右下角填写标题栏，包括图名、比例尺 、设计者等信息。
钢结构图识读
钢结构的特点
强度高、自重轻、刚度大、变形能力强、施工速度快等。
钢结构图的表示方法
一般采用立面图、剖面图和平面布置图等方式表示。
钢结构图的识读步骤
首先了解结构概况，明确结构类型、荷载情况等；然后阅读结构设计总说明，了解钢材的 材质、规格和连接方式等；接着阅读立面图和剖面图，了解各构件的形状、尺寸和连接方 式等；最后阅读平面布置图和构件详图，了解各构件的布置和连接情况等。
识图实践应用举例
1 2 3
建筑施工图识读
通过阅读建筑施工图，了解建筑物的设计理念、 结构形式、施工方法等信息，为施工过程中的质 量控制提供依据。
建筑设备施工图识读
识读设备施工图，了解给排水、电气、暖通等设 备的布置、走向及安装要求，确保设备的正常运 行。
建筑装饰施工图识读
通过阅读装饰施工图，了解室内装修的材料选择 、颜色搭配、施工工艺等信息，为室内装修提供 指导。
制图与识图综合实践应用
建筑设计方案表达
综合运用制图技能，将建筑设计方案以图纸的形式表达出来，为 后续的施工图设计提供依据。
建筑施工过程控制
通过识读施工图，了解施工过程中的各项要求，确保施工质量的 控制。
建筑项目管理与协调
在项目管理过程中，运用制图与识图技能，协调各专业之间的设 计冲突，确保项目的顺利进行。
工程制图与识图 PPT
识图与制图
概论：
室内设计制图是在建筑制图的基础上发展出来的，图示原理与建筑施工 图完全一样，采用正投影方法。目前国内还没有指定统一的室内设计制图标 准，主要套用建筑制图标准来绘制。室内设计制图可以看成是建筑施工图中 的某些内容省略后加入有关室内设计施工内容而成的一种施工图。 与建筑 图相比，建筑图着重表达建筑结构形式、建筑构造、材料与做法，室内设计 制图侧重反映装饰的材料及其规格、构造做法、饰面颜色、尺寸标高、施工 工艺以及与建筑构件的位置关系与连接方法等。
下面将介绍制图的一般步骤。 ◆ 制图前的准备工作
安放绘图桌或绘图板时，应使光线从图版的左上方射入。不宜对窗安置绘图 桌，以免纸面反光而影响视力。将需用的工具放在方便之处，以免妨碍制图工作。
识图与制图
擦干净全部绘图工具和仪器，消磨好铅笔及圆规上的铅芯。 固定图纸：将图纸的正面（有网状纹路的是反面）向上贴于图
识图与制图
识图与制图
(a)钢针与锅芯的放置 (b) 圆的画法
(c) 大圆的画法
分规主要用于量取尺寸和截取线段
识图与制图
识图与制图
◆ 铅笔
铅笔的标号B和H表示铅芯的软、硬度，数字越大表示铅芯越软或越硬。HB— 软硬适中。
一般采用H--3H打底稿，HB加深。铅笔从没有标志的一头削 。(HB、1B、2B)
◆ 针管绘图笔(0.5 0.3 0.1)
针管绘图笔试上墨、描图专用的一种绘图笔，简称针管笔。由针管、通针、 吸墨管三部分组成。笔尖的直径为0.1—1.6mm，不同的粗细规格，根据绘图的 需要选用。
识图与制图
◆ 比例尺
为了便于绘制按比例缩小(或放大)的图样，事先在尺上刻上某种比例刻度的 直尺统称比例尺。
识图与制图
建筑工程制图与识图PPTPPT课件
投影面垂直线
正垂线（垂直于Ｖ面） 侧垂线（垂直于Ｗ面）
铅垂线（垂直于Ｈ面）
垂直于某一投影面
一般位置直线
2021/5/19
与三个投影面都倾斜的直线
页面 38
第38页/共106页
一般位置直线
（a）直观图
2021/5/19
图2-16 一般位置直线的投影
页面 39
第39页/共106页
（b）投影图
一般位置直线
11
10
14
45
第27页/共106页
点的三面投影及其投影规律
例：已知点的两个投影，求第三投影。
解法一:
a●
az ● a
通过作45°线 使aaz=aax
ax
a●
解法二:
用圆规直接量 取aaz=aax
2021/5/19
页面 28
第28页/共106页
a● ax
a●
az a
●
两点的相对位置及重影点
三、两点的相对位置
V a
●
Z az
W a
●
不动 V a
●
X
ax
a● H
O ay
ay Y
Y
X ax
向下翻
Z
向右翻
az
A
●
● a
O
W
a●
ay
H Y
第32页/共106页
［例题］已知点A(14，10，11)，作出该点的三面投
影。
11
10
14
45
第33页/共106页
两点的相对位置
两点的相对位置指两 点在空间的上下、前后、 左右位置关系。
2021/5/19
