互换性与测量技术基础总复习题(答案)
互换性与技术测量试题及答案
互换性与测量技术基础复习与练习第二部分综合练习一、判断题1．（T ）为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的范围内。
2．（ F ）公差是零件尺寸允许的最大偏差。
3．（ F ）从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。
4．（T ）Φ10E7、Φ10E8、Φ10E9三种孔的上偏差各不相同，而下偏差相同。
5．（ F ）有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。
6．（ F ）若某平面的平面度误差值为0.06mm，则该平面对基准的平行度误差一定小于0.06mm。
7．（T ）若某平面对基准的垂直度误差为0.05mm，则该平面的平面度误差一定小于等于0.05mm.。
8．（ F ）只要离基准轴线最远的端面圆跳动不超过公差值，则该端面的端面圆跳动一定合格。
9．（ F ）轴上有一键槽，对称度公差为0.03mm，该键槽实际中心平面对基准轴线的最大偏离量为0.02mm，它是符合要求的。
10．（F ）跳动公差带不可以综合控制被测要素的位置、方向和形状。
11．（ F ）某轴标注径向全跳动公差，现改用圆柱度公差标注，能达到同样技术要求。
12．（ F ）最大实体要求既可用于中心要素，又可用于轮廓要素。
13．（ F ）采用包容要求时，若零件加工后的实际尺寸在最大、最小尺寸之间，同时形状误差小于等于尺寸公差，则该零件一定合格。
14．（ F ）测量仪器的分度值与刻度间距相等。
15．（ F ）若测得某轴实际尺寸为10.005mm，并知系统误差为+0.008mm，则该尺寸的真值为10.013mm。
16．（T ）在相对测量中，仪器的示值范围应大于被测尺寸的公差值。
17．（ F ）量块按“级”使用时忽略了量块的检定误差。
18．（ F ）零件的尺寸公差等级越高，则该零件加工后表面粗糙度轮廓数值越小，由此可知，表面粗糙度要求很小的零件，则其尺寸公差亦必定很小。
19．（T ）测量和评定表面粗糙度轮廓参数时，若两件表面的微观几何形状很均匀，则可以选取一个取样长度作为评定长度。
互换性与测量技术基础复习题及课后答案
互换性与测量技术基础复习题及答案一、填空1、允许零件几何参数的变动量称为（公差）2、按互换的程度不同，零部件的互换性可分为（完全）互换和（不完全）互换。
3、配合的选用方法有（计算法）（实验法）（类比法）.4、公差类型有（尺寸（角度））公差，（形状）公差，（位置）公差和（表面粗糙度）。
5、向心滚动轴承（除圆锥滚子轴承）共分为：（B）（C）（D）(E)(G)五等级，其中（B）级最高，（G）级最低。
6、配合是指（基本尺寸）相同的，相互结合的孔和轴的公差带的关系。
7、光滑极限量规简称为（量规），它是检验（孔、轴零件）的没有（刻度）的专用检验工具。
8、根据配合的性质不同，配合分为（间隙）配合，（过盈）配合，（过渡）配合。
9、用量规检验工件尺寸时，如果（通）规能通过，（止）规不能通过，则该工件尺寸合格。
10、按照构造上的特征，通用计量器具可分为（游标量具），（微动螺旋副量具），（机械量具），（光学量具），（气动量具），（电动量仪。
）11、形状公差包括（直线度），（平面度），（圆度），（圆柱度），（线轮廓度），（面轮廓度）。
12、国际单位制中长度的基本单位为（米）13、位置公差包括（平行度），（垂直度），（倾斜度），（同轴度），（对称度），（位置度），（圆跳动），（全跳动）。
14、在实际测量中，常用（相对）真值代替被测量的真值，例如，用量块检定千分尺，对千分尺的示值来说，量块的尺寸就可视为（相对）真值。
15、螺纹按其用途不同，可分为（紧固）螺纹，（传动）螺纹和（密封）螺纹。
16、表面粗糙度Ra、Rz、Ry三个高度参数中，（Ra）是主要参数17、表面粗糙度的评定参数有（轮廓算术平均偏差Ra），（微观不平度十点高度Rz）(轮廓最大高度Ry),（轮廓微观不平度的平均距离Sw）,(轮廓的单峰平均间距S)，（支撑长度率Tp）18、当通用量仪直接测量角度工件时，如果角度精度要求不高时，常用（万能量角器）测量；否则，用光学角分度头或（测角仪）测量。

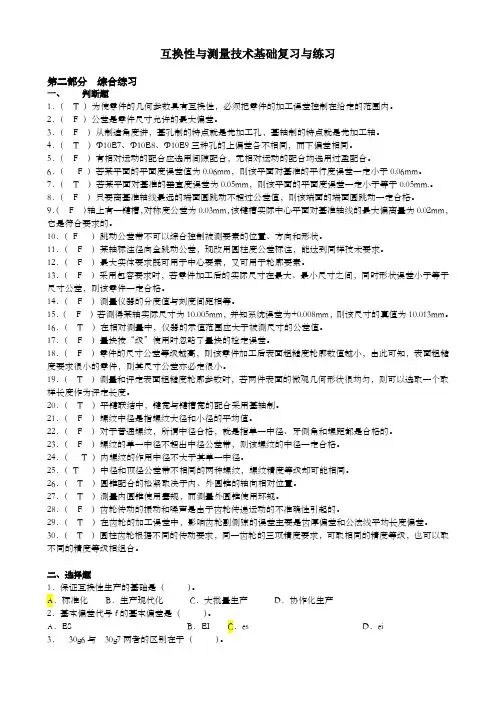

互换性与技术测量试题及答案
互换性与测量技术基础复习与练习第二部分综合练习一、判断题1．（ T ）为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的范围内。
2．（ F ）公差是零件尺寸允许的最大偏差。
3．（ F ）从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。
4．（ T ）Φ10E7、Φ10E8、Φ10E9三种孔的上偏差各不相同，而下偏差相同。
5．（ F ）有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。
6．（ F ）若某平面的平面度误差值为0.06mm，则该平面对基准的平行度误差一定小于0.06mm。
7．（ T ）若某平面对基准的垂直度误差为0.05mm，则该平面的平面度误差一定小于等于0.05mm.。
8．（ F ）只要离基准轴线最远的端面圆跳动不超过公差值，则该端面的端面圆跳动一定合格。
9．（ F ）轴上有一键槽，对称度公差为0.03mm，该键槽实际中心平面对基准轴线的最大偏离量为0.02mm，它是符合要求的。
10．（ F ）跳动公差带不可以综合控制被测要素的位置、方向和形状。
11．（ F ）某轴标注径向全跳动公差，现改用圆柱度公差标注，能达到同样技术要求。
12．（ F ）最大实体要求既可用于中心要素，又可用于轮廓要素。
13．（ F ）采用包容要求时，若零件加工后的实际尺寸在最大、最小尺寸之间，同时形状误差小于等于尺寸公差，则该零件一定合格。
14．（ F ）测量仪器的分度值与刻度间距相等。
15．（ F ）若测得某轴实际尺寸为10.005mm，并知系统误差为+0.008mm，则该尺寸的真值为10.013mm。
16．（ T ）在相对测量中，仪器的示值范围应大于被测尺寸的公差值。
17．（ F ）量块按“级”使用时忽略了量块的检定误差。
18．（ F ）零件的尺寸公差等级越高，则该零件加工后表面粗糙度轮廓数值越小，由此可知，表面粗糙度要求很小的零件，则其尺寸公差亦必定很小。
19．（ T ）测量和评定表面粗糙度轮廓参数时，若两件表面的微观几何形状很均匀，则可以选取一个取样长度作为评定长度。

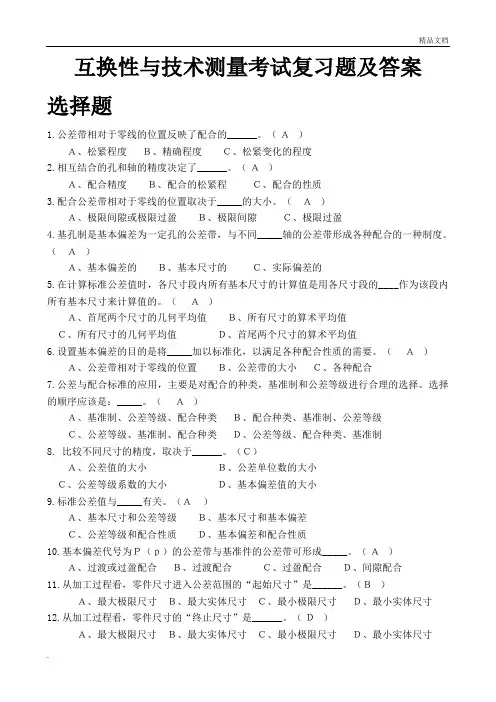

互换性与技术测量考试复习题及答案
互换性与技术测量考试复习题及答案选择题1.公差带相对于零线的位置反映了配合的______。
（Ａ）Ａ、松紧程度Ｂ、精确程度Ｃ、松紧变化的程度2.相互结合的孔和轴的精度决定了______。
（Ａ）Ａ、配合精度Ｂ、配合的松紧程Ｃ、配合的性质3.配合公差带相对于零线的位置取决于_____的大小。
（Ａ）Ａ、极限间隙或极限过盈Ｂ、极限间隙Ｃ、极限过盈4.基孔制是基本偏差为一定孔的公差带，与不同_____轴的公差带形成各种配合的一种制度。
（Ａ）Ａ、基本偏差的Ｂ、基本尺寸的Ｃ、实际偏差的5.在计算标准公差值时，各尺寸段内所有基本尺寸的计算值是用各尺寸段的____作为该段内所有基本尺寸来计算值的。
（Ａ）Ａ、首尾两个尺寸的几何平均值Ｂ、所有尺寸的算术平均值Ｃ、所有尺寸的几何平均值Ｄ、首尾两个尺寸的算术平均值6.设置基本偏差的目的是将_____加以标准化，以满足各种配合性质的需要。
（Ａ）Ａ、公差带相对于零线的位置Ｂ、公差带的大小Ｃ、各种配合7.公差与配合标准的应用，主要是对配合的种类，基准制和公差等级进行合理的选择。
选择的顺序应该是：_____。
（Ａ）Ａ、基准制、公差等级、配合种类Ｂ、配合种类、基准制、公差等级Ｃ、公差等级、基准制、配合种类Ｄ、公差等级、配合种类、基准制8. 比较不同尺寸的精度，取决于______。
（Ｃ）Ａ、公差值的大小Ｂ、公差单位数的大小Ｃ、公差等级系数的大小Ｄ、基本偏差值的大小9.标准公差值与_____有关。
（Ａ）Ａ、基本尺寸和公差等级Ｂ、基本尺寸和基本偏差Ｃ、公差等级和配合性质Ｄ、基本偏差和配合性质10.基本偏差代号为Ｐ（ｐ）的公差带与基准件的公差带可形成_____。
（Ａ）Ａ、过渡或过盈配合Ｂ、过渡配合Ｃ、过盈配合Ｄ、间隙配合11.从加工过程看，零件尺寸进入公差范围的“起始尺寸”是______。
（Ｂ）Ａ、最大极限尺寸Ｂ、最大实体尺寸Ｃ、最小极限尺寸Ｄ、最小实体尺寸12.从加工过程看，零件尺寸的“终止尺寸”是______。
互换性与技术测量复习题及参考答案
互换性与技术测量复习题及参考答案中南⼤学⽹络教育课程考试复习题及参考答案互换性与技术测量⼀、判断题：1.公差等级的选⽤在保证使⽤要求的条件下，尽量选择较低的公差等级。
[ ]2.φ30JS6与φ50JS7的基本偏差是相等的。
[ ]3.∮30G6与∮50G7的基本偏差是相等的。
[ ]4.在装配图上标注滚动轴承内圈与轴颈的配合时，只标轴颈的公差代号。
[ ]5.图样标注φ200 -0.021mm 的轴，加⼯得愈靠近基本尺⼨就愈精确。
[ ]6.R z 参数对某些表⾯上不允许出现较深的加⼯痕迹和⼩零件的表⾯质量有实⽤意义。
[ ]7.评定表⾯轮廓粗糙度所必需的⼀段长度称取样长度，它可以包含⼏个评定长度。
[ ]8.被测要素采⽤最⼤实体要求时，被测要素必须遵守最⼤实体边界。
[ ]9.表⾯粗糙度符号的尖端可以从材料的外⾯或⾥⾯指向被注表⾯。
[ ]10.测表⾯粗糙度时，取样长度过短不能反映表⾯粗糙度的真实情况，因此越长越好。
[ ]11.螺纹的精度分为精密、中等、粗糙三个级别。
[ ]12.螺纹的公称直径是指螺纹的⼤径。
[ ]13.齿轮副的接触斑点是评定齿轮副载荷分布均匀性的综合指标。
[ ]14.在过渡配合中，孔的公差带都处于轴的公差带的下⽅。
[ ]15.对⼀被测值进⾏⼤量重复测量时其产⽣的随机误差完全服从正态分布规律。
[ ]16.齿向误差ΔF β是评定齿轮传动平稳性的误差指标。
[ ]17.未注公差尺⼨即对该尺⼨⽆公差要求。
[ ]18.端⾯全跳动公差和平⾯对轴线垂直度公差两者控制的效果完全相同。
[ ]19.光滑量规通规的基本尺⼨等于⼯件的最⼤极限尺⼨。
[ ]20.规定位置要素Z 是为了保证塞规有⼀定使⽤寿命。
[ ]21.⼀般来说，零件尺⼨的公差等级越⾼，其基本偏差的绝对值越⼩。
[ ]22.光滑极限量规的⽌规是控制⼯件的实际尺⼨不超过最⼤实体尺⼨。
[ ]23.表⾯粗糙度z R 是轮廓最⼤⾼度的评定参数。
互换性与测量技术基础习题及答案
第一章绪论思考题1-1 广义互换性的定义是什么？机械产品零部件互换的含义是什么？1-2 互换性与公差的关系是什么？进行零件精度设计时，确定公差大小的原则是什么？1-3 互换性在机器制造业中有什么作用和优越性？1-4 互换性原则是否在任何生产情况下都适用？试加以说明。
1-5 互换性可以分成哪两类，试述它们各自的特点和如何实现？1-6 何谓标准？何谓标准化？互换性生产与标准化的关系是什么？1-7 按标准的使用范围，我国如何制定标准，并进行划分？试述不同使用范围的标准各自的特点？1-8 为什么说当选定一个数值作为某种产品的参数指标时，这个数值就会“牵一发而动全身”？1-9 GB-T321-1980规定什么数列作为优先数系，试述这个数列的特点和优点？1-10 GB-T321-1980规定的优先数系分哪五个系列，试述这五个系列的特点和优点？1-11 何谓几何量公差包括的内容和几何量检测工作的作用？习题1 试按《几何量公差与检测》基本教材附表1-1写出基本系列R5中优先数从0.1到100的常用值。
2 试写出派生系列R5/3、R10/2、R20/3中自1以后的5个优先数（常用值）。
3 自IT6级以后，孔、轴标准公差等级系数为10,16,25,40,64,100,160,…。
试判断它们属于哪个优先数系列。
4 自3级开始至9级止，普通螺纹公差等系数为0.50,0.63,0.80,1.00,1.25,1.60,2.00。
试判断它们属于哪个优先数系列。
5 试写出家用灯泡15~100W中的各种瓦数，并指出它们属于优先数系中的哪个系列。
第二章几何量测量基础思考题2-1 我国法定计量单位中长度的基本单位是什么？试述第十七届国际计量大会通过的长度基本单位的定义？2-2 测量的实质是什么？一个完整的测量过程应包括哪四个要素？2-3 以量块作为传递长度基准量值的媒介有何优点，并说明量块的用途？2-4 量块的制造精度分哪几级，量块的检定精度分哪几等，分“级”和分“等”的主要依据是什么？2-5 量块按“级”和按“等”使用时的工作尺寸有何不同？何者测量精度更高？2-6 何谓量具、量规、量仪？2-7 计量器具的基本技术性能指标中，标尺示值范围与计量器具测量范围有何区别？标尺刻度间距、标尺分度值和灵敏度三者不何区别？示值误差与测量重复性有何区别？并举例说明。
互换性与测量技术基础习题及答案
第一章绪论思考题1-1 广义互换性的定义是什么？机械产品零部件互换的含义是什么？1-2 互换性与公差的关系是什么？进行零件精度设计时，确定公差大小的原则是什么？1-3 互换性在机器制造业中有什么作用和优越性？1-4 互换性原则是否在任何生产情况下都适用？试加以说明。
1-5 互换性可以分成哪两类，试述它们各自的特点和如何实现？1-6 何谓标准？何谓标准化？互换性生产与标准化的关系是什么？1-7 按标准的使用范围，我国如何制定标准，并进行划分？试述不同使用范围的标准各自的特点？1-8 为什么说当选定一个数值作为某种产品的参数指标时，这个数值就会“牵一发而动全身”？1-9 GB-T321-1980规定什么数列作为优先数系，试述这个数列的特点和优点？1-10 GB-T321-1980规定的优先数系分哪五个系列，试述这五个系列的特点和优点？1-11 何谓几何量公差包括的内容和几何量检测工作的作用？习题1 试按《几何量公差与检测》基本教材附表1-1写出基本系列R5中优先数从0.1到100的常用值。
2 试写出派生系列R5/3、R10/2、R20/3中自1以后的5个优先数（常用值）。
3 自IT6级以后，孔、轴标准公差等级系数为10,16,25,40,64,100,160,…。
试判断它们属于哪个优先数系列。
4 自3级开始至9级止，普通螺纹公差等系数为0.50,0.63,0.80,1.00,1.25,1.60,2.00。
试判断它们属于哪个优先数系列。
5 试写出家用灯泡15~100W中的各种瓦数，并指出它们属于优先数系中的哪个系列。
第二章几何量测量基础思考题2-1 我国法定计量单位中长度的基本单位是什么？试述第十七届国际计量大会通过的长度基本单位的定义？2-2 测量的实质是什么？一个完整的测量过程应包括哪四个要素？2-3 以量块作为传递长度基准量值的媒介有何优点，并说明量块的用途？2-4 量块的制造精度分哪几级，量块的检定精度分哪几等，分“级”和分“等”的主要依据是什么？2-5 量块按“级”和按“等”使用时的工作尺寸有何不同？何者测量精度更高？2-6 何谓量具、量规、量仪？2-7 计量器具的基本技术性能指标中，标尺示值范围与计量器具测量范围有何区别？标尺刻度间距、标尺分度值和灵敏度三者不何区别？示值误差与测量重复性有何区别？并举例说明。
互换性与测量技术基础总复习题答案参考Word
互换性与测量技术基础总复习题（答案）一、判断题1.√2. ×3.√4. √5. ×6. √7．×8．×9.×10.×11.√12.√13.√ 14.× 15.√ 16.× 17.× 18.√ 19.× 20.× 21．× 22.× 23.√24.× 25.√ 26.×27.×28、× 29、√ 30、√二、填空题：1．完全互换不完全互换2．103．5，2，04．最大实体边界，Φ20 mm，05．法向侧隙，圆周侧隙6．基孔制，间隙配合7．系统误差，随机误差，粗大误差。
8．最小实体尺寸9．基轴制10．不挑选，不调整或修配，满足使用要求11. 16，25，40，6312．半径差为公差值t的两同心圆之间的区域，半径差为公差值t的两同轴圆柱面之间的区域13．相邻两刻线所代表的量值之差， 0.01mm14．修正法，抵偿法15. ±22.5μm，79.9775mm，80.0225mm。
16. 切向综合误差F i'、齿距累积误差F p、齿圈径向跳动F r、径向综合误差F i''、公法线长度变动F w。
17．定向负荷、旋转负荷、摆动负荷。
18．19．13，５。
20．制造误差；测量误差。
21．φ59.981，φ59.99422、实效尺寸，极限尺寸。
23、最大实体状态，最小极限尺寸，最大极限尺寸。
24、被测对象、测量单位、测量方法、测量误差。
25、基孔制、间隙配合，基轴制、过盈配合；非基准制、间隙配合，基孔（轴）制，间隙配合26、相邻两刻线所代表的量值之差， 0.01mm27、基本牙型，公差等级，基本偏差28、公差等级、配合制、配合类型（基本偏差）。
29、尺寸公差、形位公差。
30、中径，中径公差31、磨损极限、最大实体。

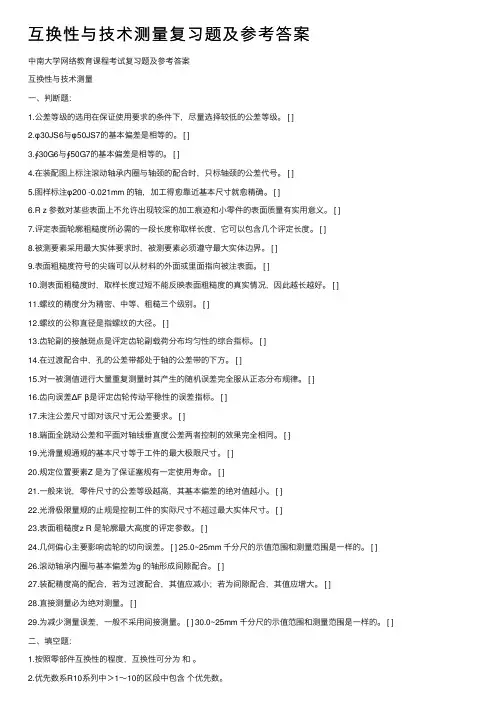

互换性与技术测量复习题及参考答案
互换性与技术测量复习题一、判断题：1.公差等级的选用在保证使用要求的条件下，尽量选择较低的公差等级。
（ ）2.φ30JS6与φ50JS7的基本偏差是相等的。
（ ）3.∮30G6与∮50G7的基本偏差是相等的。
（ ）4.在装配图上标注滚动轴承内圈与轴颈的配合时，只标轴颈的公差代号。
（ ）5.图样标注φ200 -0.021mm 的轴，加工得愈靠近基本尺寸就愈精确。
（ ）6.R z 参数对某些表面上不允许出现较深的加工痕迹和小零件的表面质量有实用意义。
（ ）7.评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度。
（ ）8.被测要素采用最大实体要求时，被测要素必须遵守最大实体边界。
（ ）9.表面粗糙度符号的尖端可以从材料的外面或里面指向被注表面。
（ ）10.测表面粗糙度时，取样长度过短不能反映表面粗糙度的真实情况，因此越长越好。
( )11.螺纹的精度分为精密、中等、粗糙三个级别。
( )12.螺纹的公称直径是指螺纹的大径。
( )13.齿轮副的接触斑点是评定齿轮副载荷分布均匀性的综合指标。
( )14.在过渡配合中，孔的公差带都处于轴的公差带的下方。
( )15.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。
( )16.齿向误差ΔF β是评定齿轮传动平稳性的误差指标。
( )17.未注公差尺寸即对该尺寸无公差要求。
（ ）18.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
（ ）19.光滑量规通规的基本尺寸等于工件的最大极限尺寸。
（ ）20.规定位置要素Z 是为了保证塞规有一定使用寿命。
（ ）21.一般来说，零件尺寸的公差等级越高，其基本偏差的绝对值越小。
（ ）22.光滑极限量规的止规是控制工件的实际尺寸不超过最大实体尺寸。
（ ）23.表面粗糙度z R 是轮廓最大高度的评定参数。
（ ）24.几何偏心主要影响齿轮的切向误差。

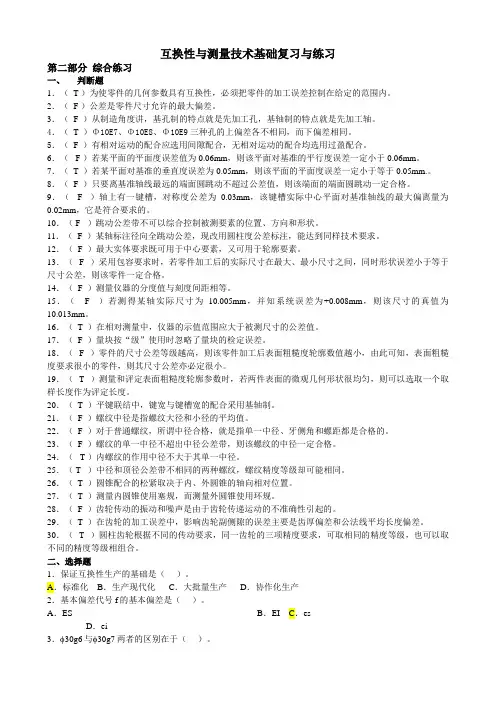

互换性与技术测量试题及答案
互换性与测量技术基础复习与练习第二部分综合练习一、判断题1.( T )为使零件的几何参数具有互换性,必须把零件的加工误差控制在给定的范围内。
2.( F )公差就是零件尺寸允许的最大偏差。
3.( F )从制造角度讲,基孔制的特点就就是先加工孔,基轴制的特点就就是先加工轴。
4.( T )Φ10E7、Φ10E8、Φ10E9三种孔的上偏差各不相同,而下偏差相同。
5.( F )有相对运动的配合应选用间隙配合,无相对运动的配合均选用过盈配合。
6.( F )若某平面的平面度误差值为0、06mm,则该平面对基准的平行度误差一定小于0、06mm。
7.( T )若某平面对基准的垂直度误差为0、05mm,则该平面的平面度误差一定小于等于0、05mm、。
8.( F )只要离基准轴线最远的端面圆跳动不超过公差值,则该端面的端面圆跳动一定合格。
9.( F )轴上有一键槽,对称度公差为0、03mm,该键槽实际中心平面对基准轴线的最大偏离量为0、02mm,它就是符合要求的。
10.( F )跳动公差带不可以综合控制被测要素的位置、方向与形状。
11.( F )某轴标注径向全跳动公差,现改用圆柱度公差标注,能达到同样技术要求。
12.( F )最大实体要求既可用于中心要素,又可用于轮廓要素。
13.( F )采用包容要求时,若零件加工后的实际尺寸在最大、最小尺寸之间,同时形状误差小于等于尺寸公差,则该零件一定合格。
14.( F )测量仪器的分度值与刻度间距相等。
15.( F )若测得某轴实际尺寸为10、005mm,并知系统误差为+0、008mm,则该尺寸的真值为10、013mm。
16.( T )在相对测量中,仪器的示值范围应大于被测尺寸的公差值。
17.( F )量块按“级”使用时忽略了量块的检定误差。
18.( F )零件的尺寸公差等级越高,则该零件加工后表面粗糙度轮廓数值越小,由此可知,表面粗糙度要求很小的零件,则其尺寸公差亦必定很小。
精选-互换性与测量技术基础试卷及其答案
题号一二三四五六七八九十总分附加题分数一.1. ( )不经选择和修配就能装配的零件，就是具有互换性的零件。
2. ( )具有互换性的零件，其制造成本较低，但维修设备的费用较高。
3. ( )因为实际尺寸与基本尺寸之差是实际偏差，故实际偏差越小，尺寸精度就越高。
4. ( )φ10E7、φ10E8、φ10E9，这三种孔的上偏差各不相同，而它们的下偏差相同。
5. ( )基本尺寸就是理想尺寸。
6. ( )测得某一批孔的任意两个实际尺寸，最小为φ50.010mm，最大为φ50.025mm，则其极限尺寸的变动范围，在图样上可表示为φ。
7. ( )在图样上标注的公差应是零件工作状态下的要求。
8. ( )尺寸φ的精度低于尺寸φ。
9. ( )φ15m4、φ15m6、φ15m8的上偏差各不相同，而下偏差相同。
10.( )φ50、φ50，它们的配合精度相同。
11.( )间隙配合也可称为动配合，因它们只能用于孔、轴间有相对运动的结合中。
12.( )尺寸公差只有18级，分别用 IT1、IT2 ．．．IT18 表示。
13. ( )公差带为k6的轴与滚动轴承内径的配合采用基孔制，其配合类别属于过渡配合。
14.( )轴、孔分别与滚动轴承内、外圈配合时，均应优先采用基孔制。
15.( )当滚动轴承的外圈受定向负荷时，与箱体孔的配合应松一些。
16.( )公差在一般情况下为正值，有时也可能为负值或零。
17.( )对承受循环负荷的滚动轴承套圈，应采用较松的配合。
18.( )滚动轴承内圈与轴的配合采用基孔制，故其公差带在零线的上方(下偏差为零)。
19.( )轮廓的最大高度Ｒy就是在取样长度内轮廓的最大峰高。
20.( )轮廓中线是评定表面粗糙度的基准线。
二. 选择题（每题0.5分，共10分）1. 为评定齿轮传递运动的准确性，可以检验以下项目( )。
a.△Ｆβ;b.△ｆpb 与△ｆpt;c.△Ｆp与△ｆ;d.△Ｆr与△Ｆw。
2. 齿轮公差中切向综合误差△Ｆi＇可以反映( )。
互换性与测量技术综合复习题及答案
互换性与技术测量综合复习题第一章绪论0-1 什么是互换性？互换性的优越性有哪些？0-2 互换性的分类有哪些？完全互换和不完全互换有何区别？0-3 误差、公差、检测、标准化与互换性有什么关系？0-4 什么是标准和标准化？0-5 为何要采用优先数系？R5、R10、R20、R40系列各代表什么？第二章孔、轴的极限与配合一．判断题（正确的打√，错误的打×）1．装配精度高的配合，若为过渡配合，其值应减小；若为间隙配合，其值应增大。
（）mm的孔，可以判断该孔为基孔制的基准孔。
（）2．图样标注φ30+0.0333．过渡配合可能具有间隙，也可能具有过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合。
（）4．配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。
（）5．孔、轴配合为φ40H9／n9，可以判断是过渡配合。
（）6．配合H7/g6比H7/s6要紧。
（）7．孔、轴公差带的相对位置反映加工的难易程度。
（）8．最小间隙为零的配合与最小过盈等于零的配合，二者实质相同。
（）9．基轴制过渡配合的孔，其下偏差必小于零。
（）10．从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。
（） 11．工作时孔温高于轴温，设计时配合的过盈量应加大。
（）12．基本偏差a～h与基准孔构成间隙配合，其中h配合最松。
（）13．有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。
（）14．配合公差的大小，等于相配合的孔轴公差之和。
（）二．选择题（将下列题目中所有正确的论述选择出来）1．以下各组配合中，配合性质相同的有＿＿。
A．φ30H7／f6和φ30H8／p7B．φ30P8／h7和φ30H8／p7C．φ30M8／h7和φ30H8／m7D．φ30H8／m7和φ30H7／f62．下列配合代号标注正确的有＿＿。
A．φ60H7/r6B．φ60H8／k7C．φ60h7／D8D．φ60H9／f93．下列孔轴配合中选用不当的有＿＿。
《互换性与测量技术基础》题集
《互换性与测量技术基础》题集第一部分：选择题（每题2分，共20分）1.以下哪项不属于互换性的分类？A. 完全互换性B. 有限互换性C. 无限互换性D. 统计互换性2.测量技术的核心目标是：A. 提高产品质量B. 降低生产成本C. 确保产品的一致性和精度D. 增加生产效率3.在尺寸公差与配合中，下列哪项不属于基本偏差系列？A. a系列B. b系列C. c系列D. h系列4.形状公差是指：A. 实际要素与理想要素的变动情况B. 实际尺寸与理想尺寸的变动情况C. 实际形状与理想形状的变动情况D. 实际位置与理想位置的变动情况5.测量误差的主要来源不包括：A. 测量设备本身的精度B. 测量环境的稳定性C. 测量者的技术水平D. 被测物体的材料性质6.下列哪项是测量不确定度的主要组成部分？A. 系统误差B. 随机误差C. 粗大误差D. 重复误差7.在测量过程中，下列哪项措施有助于减小随机误差？A. 提高测量设备的精度B. 增加测量次数并取平均值C. 校正测量设备D. 改善测量环境8.下列哪项不属于常见的测量仪器？A. 游标卡尺B. 百分表C. 螺旋测微器D. 扭力扳手9.公差带图中，零线的位置表示：A. 上偏差B. 下偏差C. 基本尺寸D. 实际尺寸10.下列哪项是形位公差中的定向公差？A. 平行度B. 直线度C. 圆度D. 圆柱度第二部分：填空题（每题2分，共10分）1.互换性是指同一规格的一批零件或部件中，任取其一，不需任何挑选或附加修配就能装在机器上，达到规定的______。
2.测量的四要素包括：测量对象、测量方法、测量精度和______。
3.在尺寸公差与配合中，孔的基本偏差代号为大写字母，轴的基本偏差代号为______。
4.形状公差包括直线度、平面度、圆度、圆柱度、线轮廓度和______。
5.测量不确定度主要由系统误差、随机误差和______组成。
第三部分：判断题（每题2分，共10分）1.互换性只适用于机械制造领域，不适用于其他工业领域。
互换性与技术测量习题与答案
Ａ、前者加工困难 Ｂ、后者加工困难
Ｃ、两者价格难易相当 D、加工难易程度无法比较
18、孔的体外作用尺寸_____。
Ａ、等于孔的实际尺寸 Ｂ、不小于孔的实际尺寸
Ｃ、不大于孔的实际尺寸 Ｄ、与孔的实际尺寸无关
19、某被测平面的平面度误差为0.04mm，则它对基准平面的平行度误
差一定____。
Ａ、不小于0.04mm Ｂ、不大于0.04mm
Ａ、大径表示 Ｂ、小径表示 Ｃ、中径表示 Ｄ、单一中径表示
23、齿轮齿向误差主要影响齿轮传动的_____。
Ａ、齿侧间隙 Ｂ、传递运动的准确性 Ｃ、传动的平稳性 Ｄ、载
荷分布均匀性
24、齿轮副的最小极限侧隙jnmin与齿轮精度等级的关系是____。
Ａ、精度等级越高，则jnmin越小 Ｂ、精度等级越高，则jnmin
Ｃ、大于0.04mm Ｄ、等于0.04mm
20、评定参数_____更能充分反应被测表面的实际情况。
Ａ、轮廓的最大高度
Ｂ、微观不平度十点高度
Ｃ、轮廓算术平均偏差 Ｄ、轮廓的支承长度率
21、基本评定参数是依照_____来测定工件表面粗糙度的。
Ａ、波距 Ｂ、波高 Ｃ、波度 Ｄ、波纹
22、螺纹的实际中径用_____。
2、有一基孔制配合，孔、轴的基本尺寸为50mm，最小过盈为-45um， 最大过盈为-86um，孔公差为25um。试计算孔和轴的极限偏差，并画出 孔、轴公差带示意图。 3、 基本尺寸为３０毫米的Ｎ７孔和ｍ６轴相配合，已知Ｎ和m的基本 偏差分别为－７微米和＋８微米，ＩＴ７＝２１微米，ＩＴ6＝１３微 米，试计算极限间隙（或过盈）及配合公差，并绘制孔、轴配合的公差 带图（说明何种配合类型）。 4、已知基孔制配合Φ40H7（+0.025，0）/r6（+0.050，+0.034），试 计算配合性质不变的基轴制配合的Φ40R7/h6中孔和轴的极限尺寸。 5、已知某过盈配合的孔、轴基本尺寸为45mm，孔的公差为0.025 mm， 轴的上偏差为0，最大过盈为-0.050 mm，配合公差为0.041 mm。试求： ①孔的上、下偏差；②轴的下偏差和公差；③最小过盈；④画出尺寸公 差带示意图。 6、如图所示，要求：
互换性与测量技术基础总复习题(答案)教学教材
互换性与测量技术基础总复习题(答案)1．将下列技术要求标注在图上（1）圆锥面的圆度公差为0.01 mm，圆锥素线直线度公差为0.02 mm。
（2）圆锥轴线对φd1和φd2两圆柱面公共轴线的同轴度为0.05 mm。
（3）端面Ⅰ对φd1和φd2两圆柱面公共轴线的端面圆跳动公差为0.03 mm。
（4）φd1和φd2圆柱面的圆柱度公差分别为0.008 mm和0.006 mm。
（5）φd1和φd圆柱面的表面粗糙度R a值不允许大于0．8μrn，其余表面R a值不允许大于3.2μrn 。
2．试将下列技术要求标注在图上。
（1）2-φd轴线对其公共轴线的同轴度公差为φ0.02mm。
（2）φD轴线对2-φd公共轴线的垂直度公差为100 ：0.02 mm。
（3）槽两侧面对φD轴线的对称度公差为0．04 mm。
3．将下列技术要求标注在图上（1）左端面的平面度公差为0.01 mm，右端面对左端面的平行度公差为0.04 mm。
（2）φ70H7孔的轴线对左端面的垂直度公差为0.02mm。
（3）φ210h7轴线对φ70H7孔轴线的同轴度公差为φ0.03mm。
（4）4-φ20H8孔的轴线对左端面（第一基准）和φ70H7孔轴线的位置度公差为φ0.15mm。
4．将表面粗糙度符号标注在图上，要求（1）用任何方法加工圆柱面φd3，R a最大允许值为3.2μm。
（2）用去除材料的方法获得孔φd1，要求R a最大允许值为3.2μm。
（3）用去除材料的方法获得表面A，要求R z最大允许值为3.2μm。
（4）其余用去除材料的方法获得表面，要求R a允许值均为25μm 。
5、试将以下要求用形位公差代号标注在图中（1）Φd圆柱面的圆柱度公差为0.012mm；（2）右端面对Φd轴线的圆跳动公差为0.01mm；（3）Φd轴线的直线度公差为Φ0.008mm；（4）圆锥面A的圆度公差为0.006mm；（5）圆锥面A素线的直线度公差为0.005mm。
（6）Φd圆柱面的表面粗糙度R a值不允许大于1.6μrn，其余表面R a值不允许大于6.3μrn 。
互换性与技术测量复习题及参考答案
《互换性与技术测量》课程复习资料一、判断题：1.公差等级的选用在保证使用要求的条件下，尽量选择较低的公差等级。
[ ]2.φ30JS6与φ50JS7的基本偏差是相等的。
[ ]3.∮30G6与∮50G7的基本偏差是相等的。
[ ]4.在装配图上标注滚动轴承内圈与轴颈的配合时，只标轴颈的公差代号。
[ ]5.图样标注φ200 -0.021mm 的轴，加工得愈靠近基本尺寸就愈精确。
[ ]6.R z 参数对某些表面上不允许出现较深的加工痕迹和小零件的表面质量有实用意义。
[ ]7.评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度。
[ ]8.被测要素采用最大实体要求时，被测要素必须遵守最大实体边界。
[ ]9.表面粗糙度符号的尖端可以从材料的外面或里面指向被注表面。
[ ]10.测表面粗糙度时，取样长度过短不能反映表面粗糙度的真实情况，因此越长越好。
[ ]11.螺纹的精度分为精密、中等、粗糙三个级别。
[ ]12.螺纹的公称直径是指螺纹的大径。
[ ]13.齿轮副的接触斑点是评定齿轮副载荷分布均匀性的综合指标。
[ ]14.在过渡配合中，孔的公差带都处于轴的公差带的下方。
[ ]15.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。
[ ]16.齿向误差ΔF β是评定齿轮传动平稳性的误差指标。
[ ]17.未注公差尺寸即对该尺寸无公差要求。
[ ]18.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
[ ]19.光滑量规通规的基本尺寸等于工件的最大极限尺寸。
[ ]20.规定位置要素Z 是为了保证塞规有一定使用寿命。
[ ]21.一般来说，零件尺寸的公差等级越高，其基本偏差的绝对值越小。
[ ]22.光滑极限量规的止规是控制工件的实际尺寸不超过最大实体尺寸。
[ ]23.表面粗糙度z R 是轮廓最大高度的评定参数。
[ ]24.几何偏心主要影响齿轮的切向误差。
互换性与技术测量考试复习题与答案
互换性与技术测量考试复习题及答案选择题1.公差带相对于零线的位置反映了配合的______。
（Ａ）Ａ、松紧程度Ｂ、精确程度Ｃ、松紧变化的程度2.相互结合的孔和轴的精度决定了______。
（Ａ）Ａ、配合精度Ｂ、配合的松紧程Ｃ、配合的性质3.配合公差带相对于零线的位置取决于_____的大小。
（Ａ）Ａ、极限间隙或极限过盈Ｂ、极限间隙Ｃ、极限过盈4.基孔制是基本偏差为一定孔的公差带，与不同_____轴的公差带形成各种配合的一种制度。
（Ａ）Ａ、基本偏差的Ｂ、基本尺寸的Ｃ、实际偏差的5.在计算标准公差值时，各尺寸段所有基本尺寸的计算值是用各尺寸段的____作为该段所有基本尺寸来计算值的。
（Ａ）Ａ、首尾两个尺寸的几何平均值Ｂ、所有尺寸的算术平均值Ｃ、所有尺寸的几何平均值Ｄ、首尾两个尺寸的算术平均值6.设置基本偏差的目的是将_____加以标准化，以满足各种配合性质的需要。
（Ａ）Ａ、公差带相对于零线的位置Ｂ、公差带的大小Ｃ、各种配合7.公差与配合标准的应用，主要是对配合的种类，基准制和公差等级进行合理的选择。
选择的顺序应该是：_____。
（Ａ）Ａ、基准制、公差等级、配合种类Ｂ、配合种类、基准制、公差等级Ｃ、公差等级、基准制、配合种类Ｄ、公差等级、配合种类、基准制8. 比较不同尺寸的精度，取决于______。
（Ｃ）Ａ、公差值的大小Ｂ、公差单位数的大小Ｃ、公差等级系数的大小Ｄ、基本偏差值的大小9.标准公差值与_____有关。
（Ａ）Ａ、基本尺寸和公差等级Ｂ、基本尺寸和基本偏差Ｃ、公差等级和配合性质Ｄ、基本偏差和配合性质10.基本偏差代号为Ｐ（ｐ）的公差带与基准件的公差带可形成_____。
（Ａ）Ａ、过渡或过盈配合Ｂ、过渡配合Ｃ、过盈配合Ｄ、间隙配合11.从加工过程看，零件尺寸进入公差围的“起始尺寸”是______。
（Ｂ）Ａ、最大极限尺寸Ｂ、最大实体尺寸Ｃ、最小极限尺寸Ｄ、最小实体尺寸12.从加工过程看，零件尺寸的“终止尺寸”是______。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．将下列技术要求标注在图上
（1）圆锥面的圆度公差为0.01 mm，圆锥素线直线度公差为0.02 mm。
（2）圆锥轴线对φd1和φd2两圆柱面公共轴线的同轴度为0.05 mm。
（3）端面Ⅰ对φd1和φd2两圆柱面公共轴线的端面圆跳动公差为0.03 mm。
（4）φd1和φd2圆柱面的圆柱度公差分别为0.008 mm和0.006 mm。
（5）φd1和φd圆柱面的表面粗糙度R a值不允许大于0．8μrn，其余表面R a值不允许大于3.2μrn 。
2．试将下列技术要求标注在图上。
（1）2-φd轴线对其公共轴线的同轴度公差为φ0.02mm。
（2）φD轴线对2-φd公共轴线的垂直度公差为100 ：0.02 mm。
（3）槽两侧面对φD轴线的对称度公差为0．04 mm。
3．将下列技术要求标注在图上
（1）左端面的平面度公差为0.01 mm，右端面对左端面的平行度公差为0.04 mm。
（2）φ70H7孔的轴线对左端面的垂直度公差为0.02mm。
（3）φ210h7轴线对φ70H7孔轴线的同轴度公差为φ0.03mm。
（4）4-φ20H8孔的轴线对左端面（第一基准）和φ70H7孔轴线的位置度公差为φ0.15mm。
4．将表面粗糙度符号标注在图上，要求
（1）用任何方法加工圆柱面φd3，R a最大允许值为3.2μm。
（2）用去除材料的方法获得孔φd1，要求R a最大允许值为3.2μm。
（3）用去除材料的方法获得表面A，要求R z最大允许值为3.2μm。
（4）其余用去除材料的方法获得表面，要求R a允许值均为25μm 。
5、试将以下要求用形位公差代号标注在图中
（1）Φd圆柱面的圆柱度公差为0.012mm；
（2）右端面对Φd轴线的圆跳动公差为0.01mm；
（3）Φd轴线的直线度公差为Φ0.008mm；
（4）圆锥面A的圆度公差为0.006mm；
（5）圆锥面A素线的直线度公差为0.005mm。
（6）Φd圆柱面的表面粗糙度R a值不允许大于1.6μrn，其余表面R a值不允许大于6.3μrn 。
6．试将下列技术要求标注在图上
，并采用包容要求。
（1）大端圆柱面的尺寸要求为φ45 0
-0.02
（2）小端圆柱面轴线对大端圆柱面轴线的同轴度公差为0．03mrn。
（3）小端圆柱面的尺寸要求为φ25土0．007mrn，素线直线度公差为0．01mrn，并采用包容要求。
（4）大端圆柱面的表面粗糙度R a值不允许大于0．8μrn，其余表面R a值不允许大于1．6μrn 。
五、改错题
1．改正图中各项形位公差标注上的错误（不得改变形位公差项目）。
答案：2．答案：
1．答案：
T f=0.050mm Y m a x=-0.010mm
ES=+0.020mm EI=-0.010mm
孔尺寸为60+0.020
-0.010mm ，轴尺寸为600
-0.０20
mm。
为基轴制，过渡配合。
2．答案：
（1）被测要素遵守最大实体要求。
（2）单一要素的实效尺寸=φ20.02mm 关联要素的实效尺寸=φ20.05mm （3）直线度公差的给定值为φ0.02mm ，
垂直度公差的给定值为φ0.05mm 。
直线度误差的最大允许值为φ0.12mm ，
垂直度误差的最大允许值为φ0.15mm 。
（4）若被测要素实际尺寸处处为φ19.97mm ，则此时垂直度误差的允许值
为φ0.03+φ0.05=φ0.08，今测得轴线对基准A 的垂直度误差为φ0.09mm 超出了允许值，故不合格。
3．下列各组配合，已知表中的数值，解算空格中的数值，并填入表中。
基本尺寸 孔 轴 X max 或Y min X min 或Y max
T f
ES
EI
T h
es
ei
T s
φ25
+0.052
0 0.052 +0.030 -0.022 0．052 +0.074 -0.030 0. 104 φ45
-0.025
-0.05
0．025
-0.016
0.016
-0.009
-0.050
0.041
4、计算检验830m 轴用工作量规的工作尺寸，并画出量规的公差带图。
答案：查表得：IT8=33μm ，m8的基本偏差为+8μm ，工件极限偏差为： es=+0.041，ei=+0.008
查表可得，工作量规制造公差T=3.4μm ，通规制造公差带中心到工件最大实体尺寸距离
Z=5μm ；
5、计算检验950H 孔用工作量规的工作尺寸，并画出量规的公差带图。
答案：查表得：IT9=62μm ，H9的孔，工件极限偏差为： ES=+0.062，EI=0
查表可得，工作量规制造公差T=5μm ，通规制造公差带中心到工件最大实体尺寸距离Z=8
μm ；
2．答案：
1、φ50孔轴线对底面的平行度公差为φ0.03；
2、φ80孔轴线对底面的垂直度公差为φ0.02；
3、右端面对φ130孔轴线的圆跳动公差为0.03；
4、φ130孔轴线对φ50孔轴线的同轴度公差为φ0.01；
5、底面的平面度公差为0.012。
3．答案：
序号名称公差带形状及含义公差大小
（1）圆度同一正截面上，两同心圆之间
的区域同心圆之间的半径差为0.004mm
（2）圆跳动在垂直于基准轴线的任意测
量平面内，圆心在基准轴线A
上的两同心圆之间的区域同心圆之间的距离为0.015mm
（3）平行度平行于基准面B的两平行平
面之间的区域两平行平面之间的距离0.02mm
（4）垂直度垂直于基准轴线A的两平行
平面之间的区域两平行平面之间的距离0.01mm
4．答案：
代号解释代号含义公差带形状
∮30G7的孔的轴线与∮16H6小孔的同轴度公差为0.04mm 以∮16H6孔的理想轴线为轴线，直径为∮0.04mm的圆柱面所包含的区域
外圆锥面相对于基准轴线B的圆跳动公差为0.05mm 垂直于被测锥面的理想锥面上距离为0.05mm的两个平行圆之间的区域
左端面A相对于基准轴线B的垂直度公差为0.02mm 距离为0.02mm，垂直于∮16H6小孔（基准）轴线的两平行平面之间的区域
4个∮8H9的小孔的轴线相对于第一基准A第二基准B的位置度公差为0.1mm 直径为0.1mm的圆柱面，其轴线垂直于基准平面A，且与基准轴线B平行，距离为理论正确尺寸。
（注：文档可能无法思考全面，请浏览后下载，供参考。
可复制、编制，期待你的好评与关注！）。
