激光测试原理
激光测速仪工作原理
激光测速仪工作原理
激光测速仪是一种使用激光技术进行测速的仪器。
其工作原理基于时差测量法和光电技术。
激光测速仪首先发射一束窄束的激光，激光束经过透镜聚焦形成一个射线束。
当射线束遇到行进中的目标物时，部分激光会被目标物反射或散射。
激光测速仪接收到反射或散射的激光后，通过光电二极管将光信号转换为电信号。
激光测速仪的核心原理是利用激光的光速非常快的特点，计算出激光从发射器发出到接收器接收到的时间差。
通过精确测量时间差，激光测速仪就能计算出目标物的速度。
具体的工作过程如下：激光测速仪通过内部时钟系统记录激光发射的时间，然后激光束经过一段距离后被目标物反射或散射，再经过同样长度的路径返回激光测速仪。
当反射或散射回来的激光被光电二极管接收到时，记录下接收到的时间。
激光测速仪通过计算发射时间和接收时间的差值，得到激光往返的时间。
然后利用光速的固定值，将时间差转换为距离。
根据测得的距离差值和知道的时间差，激光测速仪就可以计算出目标物的速度。
例如，如果已知激光往返时间为10纳秒，
而激光在空气中的传播速度是299,792,458米/秒，就可以得知
目标物与测速仪的距离为2.99792458米。
根据已知的时间间
隔和距离，激光测速仪进一步计算出速度。
激光测速仪工作原理简单而灵活，能够实现高精度的测速。
它广泛应用于交通管理、科学研究以及工业生产等领域。

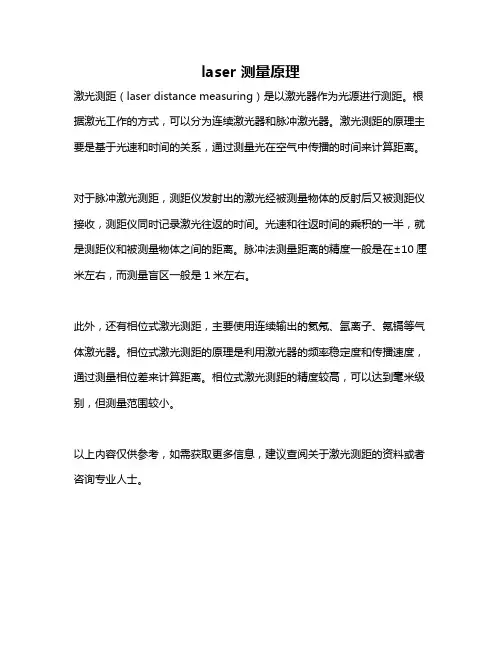

laser 测量原理
laser 测量原理
激光测距（laser distance measuring）是以激光器作为光源进行测距。
根据激光工作的方式，可以分为连续激光器和脉冲激光器。
激光测距的原理主要是基于光速和时间的关系，通过测量光在空气中传播的时间来计算距离。
对于脉冲激光测距，测距仪发射出的激光经被测量物体的反射后又被测距仪接收，测距仪同时记录激光往返的时间。
光速和往返时间的乘积的一半，就是测距仪和被测量物体之间的距离。
脉冲法测量距离的精度一般是在±10厘米左右，而测量盲区一般是1米左右。
此外，还有相位式激光测距，主要使用连续输出的氦氖、氩离子、氪镉等气体激光器。
相位式激光测距的原理是利用激光器的频率稳定度和传播速度，通过测量相位差来计算距离。
相位式激光测距的精度较高，可以达到毫米级别，但测量范围较小。
以上内容仅供参考，如需获取更多信息，建议查阅关于激光测距的资料或者咨询专业人士。

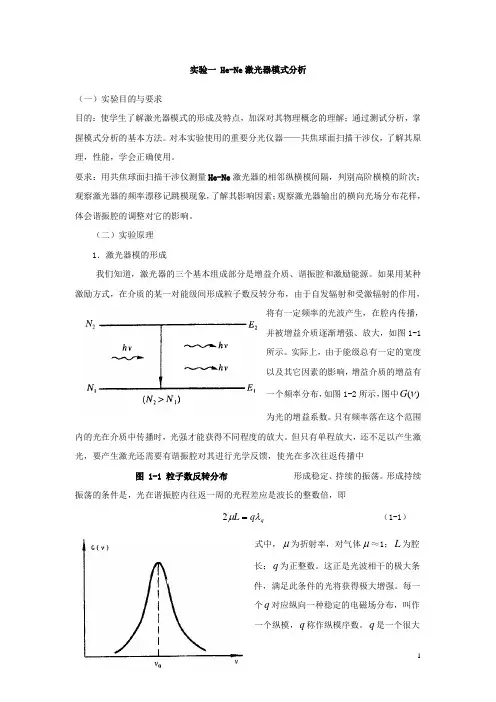

激光原理实验(山科大)
实验一 He-Ne 激光器模式分析（一）实验目的与要求目的：使学生了解激光器模式的形成及特点，加深对其物理概念的理解；通过测试分析，掌握模式分析的基本方法。
对本实验使用的重要分光仪器——共焦球面扫描干涉仪，了解其原理，性能，学会正确使用。
要求：用共焦球面扫描干涉仪测量He-Ne 激光器的相邻纵横模间隔，判别高阶横模的阶次；观察激光器的频率漂移记跳模现象，了解其影响因素；观察激光器输出的横向光场分布花样，体会谐振腔的调整对它的影响。
（二）实验原理1．激光器模的形成我们知道，激光器的三个基本组成部分是增益介质、谐振腔和激励能源。
如果用某种激励方式，在介质的某一对能级间形成粒子数反转分布，由于自发辐射和受激辐射的作用，将有一定频率的光波产生，在腔内传播，并被增益介质逐渐增强、放大，如图1-1所示。
实际上，由于能级总有一定的宽度以及其它因素的影响，增益介质的增益有一个频率分布，如图1-2所示，图中)(νG 为光的增益系数。
只有频率落在这个范围内的光在介质中传播时，光强才能获得不同程度的放大。
但只有单程放大，还不足以产生激光，要产生激光还需要有谐振腔对其进行光学反馈，使光在多次往返传播中图 1-1 粒子数反转分布 形成稳定、持续的振荡。
形成持续振荡的条件是，光在谐振腔内往返一周的光程差应是波长的整数倍，即q q L λμ=2 （1-1）式中，μ为折射率，对气体μ≈1；L 为腔长；q 为正整数。
这正是光波相干的极大条件，满足此条件的光将获得极大增强。
每一个q 对应纵向一种稳定的电磁场分布，叫作一个纵模，q 称作纵模序数。
q 是一个很大的数，通常我们不需要知道它的数值，而关心的是有几个不同的q 值，即激光器有几个不同的纵模。
从（2-1）式中，我们还看出，这也是驻波形成的条件，腔内的纵模是以驻波形式存在的，q 值反映的恰是驻波波腹的 图 1-2 光的增益曲线 数目，纵模的频率为L cq q μν2= （1-2）同样，一般我们不去求它，而关心的是相邻两个纵模的频率间隔Lc L cq 221≈=∆=∆μν （1-3） 从（2-3）式中看出，相邻纵模频率间隔和激光器的腔长成反比，即腔越长，相邻纵模频率间隔越小，满足振荡条件的纵模个数越多；相反，腔越短，相邻纵模频率间隔越大，在同样的增益曲线范围内，纵模个数就越少。

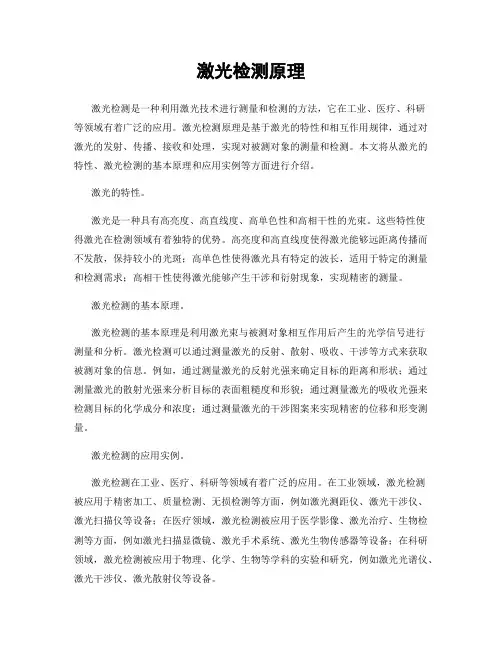

激光检测原理
激光检测原理激光检测是一种利用激光技术进行测量和检测的方法，它在工业、医疗、科研等领域有着广泛的应用。
激光检测原理是基于激光的特性和相互作用规律，通过对激光的发射、传播、接收和处理，实现对被测对象的测量和检测。
本文将从激光的特性、激光检测的基本原理和应用实例等方面进行介绍。
激光的特性。
激光是一种具有高亮度、高直线度、高单色性和高相干性的光束。
这些特性使得激光在检测领域有着独特的优势。
高亮度和高直线度使得激光能够远距离传播而不发散，保持较小的光斑；高单色性使得激光具有特定的波长，适用于特定的测量和检测需求；高相干性使得激光能够产生干涉和衍射现象，实现精密的测量。
激光检测的基本原理。
激光检测的基本原理是利用激光束与被测对象相互作用后产生的光学信号进行测量和分析。
激光检测可以通过测量激光的反射、散射、吸收、干涉等方式来获取被测对象的信息。
例如，通过测量激光的反射光强来确定目标的距离和形状；通过测量激光的散射光强来分析目标的表面粗糙度和形貌；通过测量激光的吸收光强来检测目标的化学成分和浓度；通过测量激光的干涉图案来实现精密的位移和形变测量。
激光检测的应用实例。
激光检测在工业、医疗、科研等领域有着广泛的应用。
在工业领域，激光检测被应用于精密加工、质量检测、无损检测等方面，例如激光测距仪、激光干涉仪、激光扫描仪等设备；在医疗领域，激光检测被应用于医学影像、激光治疗、生物检测等方面，例如激光扫描显微镜、激光手术系统、激光生物传感器等设备；在科研领域，激光检测被应用于物理、化学、生物等学科的实验和研究，例如激光光谱仪、激光干涉仪、激光散射仪等设备。
总结。
激光检测是一种基于激光技术的测量和检测方法，它利用激光的特性和相互作用规律，实现对被测对象的精密测量和分析。
激光检测具有高亮度、高直线度、高单色性和高相干性的特性，适用于工业、医疗、科研等领域。
通过对激光的发射、传播、接收和处理，激光检测可以实现对目标的距离、形状、表面粗糙度、化学成分、位移和形变等信息的获取，为各个领域的应用提供了有力的技术支持。

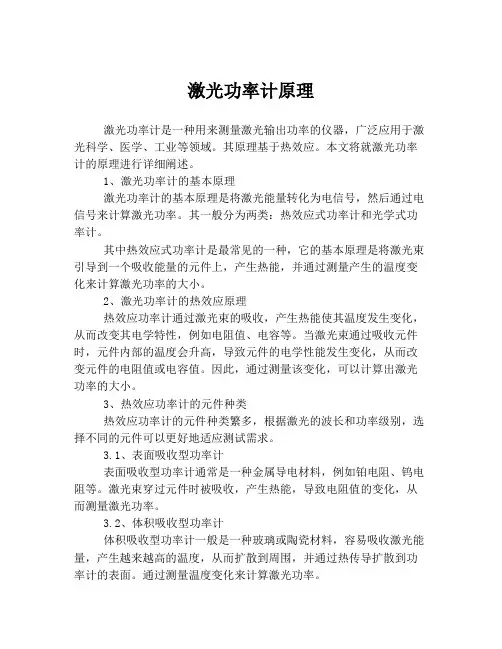

激光功率计原理
激光功率计原理激光功率计是一种用来测量激光输出功率的仪器，广泛应用于激光科学、医学、工业等领域。
其原理基于热效应。
本文将就激光功率计的原理进行详细阐述。
1、激光功率计的基本原理激光功率计的基本原理是将激光能量转化为电信号，然后通过电信号来计算激光功率。
其一般分为两类：热效应式功率计和光学式功率计。
其中热效应式功率计是最常见的一种，它的基本原理是将激光束引导到一个吸收能量的元件上，产生热能，并通过测量产生的温度变化来计算激光功率的大小。
2、激光功率计的热效应原理热效应功率计通过激光束的吸收，产生热能使其温度发生变化，从而改变其电学特性，例如电阻值、电容等。
当激光束通过吸收元件时，元件内部的温度会升高，导致元件的电学性能发生变化，从而改变元件的电阻值或电容值。
因此，通过测量该变化，可以计算出激光功率的大小。
3、热效应功率计的元件种类热效应功率计的元件种类繁多，根据激光的波长和功率级别，选择不同的元件可以更好地适应测试需求。
3.1、表面吸收型功率计表面吸收型功率计通常是一种金属导电材料，例如铂电阻、钨电阻等。
激光束穿过元件时被吸收，产生热能，导致电阻值的变化，从而测量激光功率。
3.2、体积吸收型功率计体积吸收型功率计一般是一种玻璃或陶瓷材料，容易吸收激光能量，产生越来越高的温度，从而扩散到周围，并通过热传导扩散到功率计的表面。
通过测量温度变化来计算激光功率。
4、光学式功率计的原理与热效应式功率计不同，光学式功率计通过测量激光束经过传感器时的光强度变化来计算激光功率。
光学式功率计的传感器通常使用各类敏感元件，例如硅光电传感器、红外传感器等等。
直接测量激光的光能，然后通过功率与光能的关系可以计算出激光功率。
5、总结综上所述，激光功率计通过测量激光束在吸收元件上产生的热效应或光学光强度变化来计算其输出功率。
在测试激光系统或者对激光器进行性能测试的过程中，可以选择适当的激光功率计来确保系统的稳定性和精度。
因此，激光功率计在如今激光应用领域已经不可或缺，它在激光科学、医学、工业制造等领域中发挥着十分重要的作用。
激光测试技术 原理
激光测试技术原理激光测试技术是一种利用激光器发射出的激光束对目标进行测量和分析的技术。
它通过测量激光束在目标上的反射或散射情况，来获取目标的相关信息，如距离、形状、表面特性等。
激光测试技术在工业、科学研究、医学等领域有着广泛的应用。
激光测试技术的原理主要包括激光器的发射、激光束的传输、目标的反射或散射以及接收和处理信号等几个关键步骤。
首先，激光器会产生一束单色、相干性强、方向性好的激光束。
这个激光束经过适当的光学元件传输到目标上。
目标可以是一个物体的表面，也可以是一个空间中的点。
当激光束与目标发生作用时，会发生反射、散射或折射等现象。
在激光束照射到目标上后，一部分激光束会被目标表面反射回来，形成反射光。
另一部分激光束会被目标表面散射或折射，形成散射光或透射光。
这些光束经过光学系统的聚焦和收集后，被接收器接收到。
接收器可以是光电二极管、光电倍增管或光电探测器等。
接收到的光信号会经过电路放大、滤波等处理后，转化成电信号。
接收到的电信号可以用来计算目标与激光器的距离。
利用激光束的速度已知，通过测量激光束从发射到接收的时间差，可以计算出目标与激光器之间的距离。
同时，还可以通过测量激光束的强度变化，获取目标表面的反射率信息。
利用激光束的聚焦性和方向性，还可以测量目标的形状和表面特性。
激光测试技术具有许多优点。
首先，激光束具有高方向性和高亮度，可以实现远距离测量和高精度测量。
其次，激光束具有短脉冲宽度和窄光谱宽度，可以实现高速测量和高分辨率测量。
此外，激光测试技术还可以实现非接触式测量，避免了测量过程中的物理接触和干扰。
激光测试技术在工业领域有着广泛的应用。
例如，在制造业中，可以利用激光测试技术对产品进行尺寸测量、形状检测和缺陷分析等。
在航空航天领域，可以利用激光测试技术对飞机表面进行检测和维修。
在医学领域，可以利用激光测试技术进行眼科手术和皮肤治疗等。
此外，激光测试技术还可以应用于地质勘探、环境监测、军事侦察等领域。
激光测转速的原理
激光测转速的原理
使用激光测量转速的基本原理是:
一、激光的方向性
激光能量高度集中,射线路径非常直,可准确照射目标。
二、多普勒效应
当光源和接收器中的一个运动时,接收的光频率将发生多普勒位移。
三、测速系统构成
1. 激光发射装置:发出稳定的激光束。
2. 转动目标:反射激光的转动物体。
3. 接收装置:接收反射光并检测频移。
4. 信号处理:分析频移信息,计算转速。
四、工作原理
1. 激光照射在转动目标表面,被反射入接收器。
2. 当目标表面朝接近光源方向转动时,反射光频率增大。
3. 当目标表面朝远离光源方向转动时,反射光频率减小。
4. 通过分析反射光的多普勒频移变化,可以计算出转动速度。
五、测量时注意事项
1. 确保激光照射稳定,光束准直。
2. 接收装置要求足够灵敏度。
3. 增加重复测量次数,取平均值以提高准确度。
4. 标定测试装置,校准反射材料参数。
5. 计算时滤除环境噪声干扰。
综上所述,激光测转速利用了激光的方向性和多普勒效应原理,通过检测频移变化
测量旋转目标的转速。
这是一种高精度的非接触式测速方法。
激光投影仪测试灯珠的原理
激光投影仪测试灯珠的原理
激光投影仪是一种使用激光光源的投影设备，其测试灯珠（也称激光器二极管或激光二极管）是其中的核心组件。
激光器二极管是一种具有发光功能的半导体器件，主要由多个微米级的半导体芯片组成。
其发光原理是通过注入电流激发半导体芯片中的电子与空穴相结合，从而发生辐射性复合，产生光子（或称激光光子）的过程。
具体来说，激光器二极管内部有一个质子井区域，其中一个边缘是n型半导体，另一个边缘是p型半导体。
当正向电流通过二极管时，电子从n型区域向p型区域移动，而空穴则从p型区域向n型区域移动。
当电子与空穴相遇时，会发生复合过程，产生能量。
在特定的半导体材料中，复合过程产生的能量在材料中得到积累，并沿着激光器二极管中的正向结合界面积蓄。
当能量积累到一定程度时，就会激发产生激光光子。
这些激光光子会沿着半导体材料中的特定路径传播，最终从激光器二极管的输出窗口射出。
测试灯珠的主要任务是作为激光器二极管的光源，提供高亮度、高纯度、高稳定性的激光光束。
激光投影仪通过对测试灯珠的功率、波长等参数进行调节，可以实现对投影画面的亮度、清晰度等方面的调整和优化，从而提供更好的投影效果。
激光测厚仪原理
激光测厚仪原理激光测厚仪是一种常用的非接触式测量设备，通过利用激光束的原理对物体的厚度进行测量。
该仪器由激光器、激光头、接收器和显示器等组成。
激光测厚仪的原理是基于激光的干涉现象。
激光是一种特殊的光束，具有高亮度、高定向性和高单色性等特点。
当激光束照射到物体表面时，一部分光线被反射，一部分光线被吸收，反射光线和透射光线构成了物体表面反射透射谱。
激光测厚仪通过探测激光经过物体表面后的反射光线的干涉现象，确定物体的厚度。
具体来说，激光测厚仪将激光束分为两束，一束作为基准光束，直接照射到物体表面上；另一束作为测试光束，经过物体表面后，被反射到接收器上。
当测试光束经过物体表面后，与基准光束形成干涉现象。
由于物体的厚度不同，使得测试光束的一部分比基准光束的一部分经过了更长的路程，干涉现象会造成光的相位差。
接收器采集到的光信号会根据干涉现象的不同而发生改变。
通过分析接收器采集到的光信号的幅度和相位差，可以计算出物体的厚度。
激光测厚仪的精度和稳定性主要受到激光束的性质、光路的准直度和接收器的灵敏度等因素的影响。
激光束的性质决定了测量的分辨率和测量范围。
光路的准直度决定了光束的精确中心，影响测量的准确性。
接收器的灵敏度决定了对微小幅度变化的探测能力，影响测量的稳定性。
激光测厚仪的应用十分广泛，可以用于金属材料、玻璃、塑料、纸张等各种物体的厚度测量。
由于其非接触式的特点，可以避免对物体造成损伤，同时也提高了测量的准确性和稳定性。
激光测厚仪在工业生产中具有重要的应用价值，可以提高生产效率和产品质量。
激光测厚仪是一种基于激光干涉原理的测量设备，通过分析测试光束和基准光束的干涉现象，可以确定物体的厚度。
激光测厚仪具有非接触式、高精度和稳定性好等特点，广泛应用于各个行业的厚度测量中。
激光检测原理
激光检测原理
激光检测是利用激光束进行物体测量和检测的一种技术。
其基本原理是利用激光束的高度单色性、高度聚束性和相干性，实现对物体的非接触式测量。
激光检测的原理是通过激光束与物体相互作用来实现测量。
当激光束照射到物体表面时，它会与物体表面相互作用，反射或散射出来。
通过对激光束的反射或散射进行测量，可以得到物体表面的形状、轮廓、尺寸等信息。
在激光测量中，有多种激光检测技术，比如光干涉法、相移法、三角剖分法、飞行时间法、双频法等等。
各种激光检测技术的实现原理和特点不同，但是它们都利用了激光的高度单色性、高度聚束性和相干性来实现测量。
在实际应用中，激光检测技术广泛应用于各种工业领域，如机械制造、汽车制造、电子制造等。
它能够精确地测量物体的尺寸、形状、表面质量等参数，从而实现对产品质量的控制和改善。
同时，激光检测技术还可以应用于医学、环境监测、文物保护等领域，具有广泛的应用前景。
激光线径测试仪原理
激光线径测试仪原理
激光线径测试仪原理是利用光学传感技术和图像处理技术来测量激光光束的直径或直径变化。
该测试仪通常由以下几个主要组件组成：
1.光源：激光光源用于发射激光光束。
2.透镜系统：透镜系统用于调整和聚焦激光光束，确保光束在测试区域内保持直径一致。
3.探测器：探测器用于接收经过透镜系统的激光光束。
4.图像处理系统：图像处理系统用于处理探测器接收到的激光光束图像，提取出光束的直径信息。
工作原理如下：
1.当激光光束被发射出来后，经过透镜系统聚焦后进入测试区域。
2.探测器接收到进入测试区域的光束，并将其转化为电信号。
3.图像处理系统根据接收到的电信号，进行图像处理，例如边缘检测、灰度分析等，提取出光束的直径信息。
4.通过计算和分析处理后的图像数据，确定激光光束的直径或直径变化。
总之，激光线径测试仪利用光学传感技术和图像处理技术，通过接收、处理和分析光束图像，实现对激光光束直径的测量。
这种仪器在激光制造和应用领域具有重要的应用价值，例如在激光加工、激光医疗、激光通信等方面。
ldo的ft测试原理
ldo的ft测试原理
LD-FT测试（Laser Doppler Flowmetry Test）是一种非侵入性
的生物医学测试方法，用于测量皮肤或组织的微循环情况。
其原理是基于多普勒效应，即激光束发射到组织上，被组织散射后返回，其中一部分经过频移。
通过测量这种频移，可以得到组织中血液流动的速度和血流量的信息。
具体的原理步骤如下：
1. 发射激光束：使用具有特定波长和功率的激光器，将激光束照射到被测皮肤或组织上。
2. 组织散射：激光束被组织散射后返回，散射光与激光器初始发射的光发生干涉。
3. 多普勒频移：组织散射部分的光子经过频率变化，在返回时会发生多普勒频移。
4. 接收和处理信号：使用特定的探测器接收经过频移的光信号，并将其转化为电信号进行处理。
5. 分析和计算：通过分析处理后的电信号，可以获得组织中血液流速和血流量的信息。
6. 结果显示：将分析计算后的结果以图形或数字的形式显示出来，用于评估皮肤或组织的微循环情况。
LD-FT测试可以用于评估患者的血液循环状况，例如对于心
血管疾病、糖尿病、血压异常等病症的早期诊断和监测有一定的帮助。
该测试方法非侵入性，操作简便，且能够提供非常精确的血流数据，因此在临床和科研领域广泛应用。
激光测速仪是采用什么原理
激光测速仪是采纳什么原理
激光测速仪是通过激光发射测量肯定时间间隔内被测物体的移动距离，计算得出物体移动速度的装置。
激光测速仪是采纳激光测距的原理。
激光测距（即电磁波,其速度为30万公里/秒），是通过对被测物体发射激光光束，并接收该激光光束的反射波，记录该时间差，来确定被测物体与测试点的距离。
激光测速是对被测物体进行两次有特定时间间隔的激光测距，取得在该一时段内被测物体的移动距离，从而得到该被测物体的移动速度。
激光测速仪的特点：
1、由于该激光光束基本为射线，估测速距离相对于雷达测速有效距离远，可测IoooM外;
2、测速精度高，误差1公里；
3、鉴于激光测速的原理，激光光束必需要瞄准垂直与激光光束的平面反射点，又由于被测车辆距离太远、且处于移动状态，或者车体平面不大，而导致执勤警员的工作强度很大、很易疲乏。
目前美国激光技术公司已经生产出带连续自动测速功能的激光测速仪，专门用于解决这一问题。
东莞市交警支队东城大队使用这种改进后的测速仪抓拍超速车辆，已经取得了明显的成效。
4、鉴于激光测速的原理，激光测速器不可能具备在运动中使用，只能在静止状态下应用；所以一般交警都把仪器放在巡逻车
上，停车静止使用。
5、目前大部分国家所采纳的激光测速仪使用的是一类安全激光，对人眼睛安全。
6、激光测速仪的取证本领远宏大于雷达测速仪，因而受到全世界广泛的认可和推广，例如美国、加拿大、英国、德国、澳洲、瑞典、瑞士、荷兰、中国广东、台湾、香港、澳门等等。
7、激光测速仪的耗电量比较低，两节五号电池可以连续使用20小时。
标签:测速仪激光测速仪。
激光测距原理
一原理：1 相位测距：通过测定连续的调制激光在待测距离d上往返的相位差Φ来间接测量传播时间t计算得出d=1/2c*t.2 差频测相：为了保证一定的测距精度，激光信号的频率必须选得很高（见第4点），一般为十几MHz～几百MHZ．如果在这样高的频率下直接对发射波和接收波进行相位比较，电路中的寄生参量的影响将产生显著的附加相移，降低测相精度；为此，采用差频法来测相，即通过主振频率与本振频率混频，变成中低频信号，由于差频信号仍保持着原高频信号的相位关系，测量中低频信号的相位就等于测量上振信号经2D距离后的相位延迟．3 测试间：t=Φ/2*pi*f4 精度：波长（测尺长度Ls）/1000测尺长度和测尺频率关系：Vs=C/2Ls5 注意：当d>波长时，又需要精度时要用多把尺子，用较长的测尺粗测，用较短的尺子精测。
6 间接测尺：有时各测尺频率的值相差较大，使得放大器，调制器电路难以做到对各种测尺都具有相同的增益及相位稳定性。
间接测尺是采用一种数值接近的调制频率，间接获得各个测尺的方法二方案要求：侧量范围1—15m,精度1cm测尺长度Ls=15m测尺频率Vs=3*108 /2*15=10MHZ比较：典型激光测距的方法有脉冲法、相位法、干涉法等。
脉冲法：是采用测量激光的传输时间的测量方法，由于激光脉冲的能量相对比较集中，能够传输较远的距离，所以该方法适用于较远距离测距，但是测距精度较低。
相位法：是采用激光调制的方法，通过测量载波调制频率的相位，达到测量距离的目的，避免了测量非常短的时间间隔，可以达到较高的测距精度。
其测距精度主要受激光调制的相位测量精度和相位的调制频率的影响，要达到距离的高精度测量，必须提高系统的激光调制频率和相位测量精度。
干涉法：测量精度高，适用于微小位移的测量(一般小于1 m)，对测量环境要求非常苛刻，适用于高精度的实验室的实验定标等应用。
激光功率测试方法
激光功率测试方法
激光功率测试方法通常可分为以下几种：
1. 热光参数法：利用一个热敏电阻或热电偶来测量激光器的散热功率，根据激光器散热功率与激光输出功率之间的比例关系，来推算出激光器的输出功率。
2. 光电参数法：利用一个光电探测器来测量激光器的输出功率。
光电探测器可根据激光器输出的光信号，将其转换成电信号，从而测量出激光器的输出功率。
3. 反射法：利用一个带有特定反射镜的功率仪来测量激光器的输出功率。
该反射镜将一部分激光能量反射回来，通过功率仪测量这部分反射光的能量，从而推算出激光器的输出功率。
4. 绝对功率法：利用一个精确校准的功率仪来直接测量激光器的输出功率。
该方法需要使用高精度的功率仪器，并确保仪器的校准准确性。
需要注意的是，在进行激光功率测试时，应遵循相关的安全操作规程，并使用适当的防护设备，以确保人员和设备的安全。
激光测试原理
武汉光电国家实验室（筹）激光测试原理与技术课程报告太赫兹相干层析技术学号：M201272511姓名：黄亚雄专业：光学工程指导教师：齐丽君2013年6月8日太赫兹相干层析技术摘要太赫兹成像技术的研究是目前太赫兹研究领域的热门课题，本论文主要针对太赫兹成像技术进行了系统的介绍与分析。
与光学相干层析成像技术相结合，我们提出了一种太赫兹相干层析技术。
该技术的纵向分辨率可达100μm以下，这一实验结果高于太赫兹飞行时间成像技术和合成孔径成像技术。
此外，该技术具有系统结构简单、紧凑等特点，在高精度的材料无损探伤领域具有及其巨大的应用前景。
关键词：太赫兹成像技术相干层析成像材料无损探伤分辨率引言由于太赫兹对大部分非金属材料和非极性物质具有极强的穿透能力，并且对单光子能量低，不会对生物组织产生有害的电离作用，因此太赫兹技术被广泛的应用于材料无损探测、安检机生物组织病变检测等成像领域。
1995年，Hu等人首次在太赫兹时域光谱系统中加入一二维扫描的载物台，待测样品被放置在太赫兹聚焦点上，并在与太赫兹垂直方向进行二维扫描，通过记录下每个扫描点透过的太赫兹时域波形，形成样品的太赫兹图像。
他们使用这种方法完成了对微电子芯片内部结构的成像。
此后，太赫兹成像引起了研究人员的极大关注，并逐渐发展起来了一些新的太赫兹成像技术，主要包括以下几种：(1) 连续太赫兹波二维成像技术(2) 合成孔径成像技术(3) 太赫兹近场成像技术(4) 脉冲太赫兹波飞行时间成像技术(5) 太赫兹波计算机辅助层析成像技术研究一种系统结构及扫描方式简单、成像精度高的太赫兹三维层析成像技术在材料高精度无损探测领域具有及其重要的意义。
学相干层析成像技术是基于宽带光源的弱相干特性对待测物体内部结构进行高分辨率层析成像的技术，它依靠光源的时间相干性，对物体进行三维结构重构。
太赫兹对非金属材料很强的穿透能力，其穿透深度很高，将太赫兹技术与光学相干层析技术结合起来，我们提出了太赫兹相干层析技术。
激光闪射仪测试原理
激光闪射法测试材料导热系数原理激光闪射法是一种用于测量材料导热性能的常用方法，属于导热测试“瞬态法”的一种。
测量基本原理如图1所示。
图1激光闪射法测量原理示意图图1中在一定的设定温度T（恒温条件）下，由激光源（或闪光氙灯）在瞬间发射一束光脉冲，均匀照射在样品下表面，使其表层吸收光能后温度瞬时升高，并作为热端将能量以一维热传导方式向冷端（上表面）传播。
使用红外检测器连续测量上表面中心部位的相应温升过程，得到类似于图2的温度（检测器信号）升高对时间的关系曲线。
图2温度升高与时间的关系曲线若光脉冲宽度接近于无限小或相对于样品半升温时间近似可忽略，热量在样品内部的传导过程为理想的由下表面至上表面的一维传热、不存在横向热流，且在样品吸收照射光能量后温度均匀上升、没有任何热损耗（表现在样品上表面温度升高至图中的顶点后始终保持恒定的水平线而无下降）的理想情况下，则通过公式（1）即可得到样品在温度T下的热扩散系数α。
α=0.1388×d2/t50公式（1）其中，d：样品的厚度t50：半升温时间，又称t1/2，如图2所示为在接收光脉冲照射后样品上表面温度（检测器信号）升高到最大值的一半所需的时间对于实际测量过程中任何对理想条件的偏离（如由边界热传导、气氛对流、热辐射等因素引起的热损耗；由材料透明／半透明引起的内部辐射热传导；t50很短导致光脉冲宽度不可忽略等），需使用适当的数学模型进行计算修正。
由于导热系数（热导率）与热扩散系数存在着如下的换算关系：λ(T)=α(T)×C p(T)×ρ(T) 公式（2）根据公式（2），在已知温度T下的热扩散系数、比热与密度的情况下便可计算得到温度T下的导热系数λ。
其中，这里所用的密度ρ是表观密度（又称体积密度，即质量/表观体积），一般在常温下测试，其随温度的变化可使用材料的热膨胀系数表进行修正，在测量温度不太高、密度变化不太大的情况下也可近似认为不变。
tropel 测试原理
tropel 测试原理
Tropel测试原理是基于干涉测量原理的一种测试方法。
它通过用激光光源照射被测物体，使其产生干涉条纹，利用条纹的形态和变化来对物体进行测试和测量。
具体的测试原理如下：
1. 光源照射：使用激光光源照射被测物体，激光光源产生的单色、单向、相干的光束可以形成干涉条纹。
2. 拓扑测量：被测物体表面的形状、轮廓和表面光洁度等特征会对激光光束产生影响，从而使激光光束在经过物体表面反射或透射后产生干涉。
3. 干涉条纹形成：干涉产生的原理是两束光波（即来自同一光源的两条光线）相遇、叠加形成干涉条纹。
当两束光波的光程差为整数倍波长，即Lambda，时，其相位相同，此时干涉较强，形成明纹；当光程差为Lambda/2，即半波长，时，其相位相反，此时干涉较弱，形成暗纹。
4. 条纹观察：将干涉条纹投射到观察者的屏幕上，观察条纹的形态和变化。
通过观察条纹的密度、形状、位置等特征，可以判断被测物体的形状、表面平整度、表面缺陷等参数。
总之，Tropel测试原理是基于激光的干涉现象，通过观察干涉条纹来对物体进行形状和表面特征的测试和测量。
