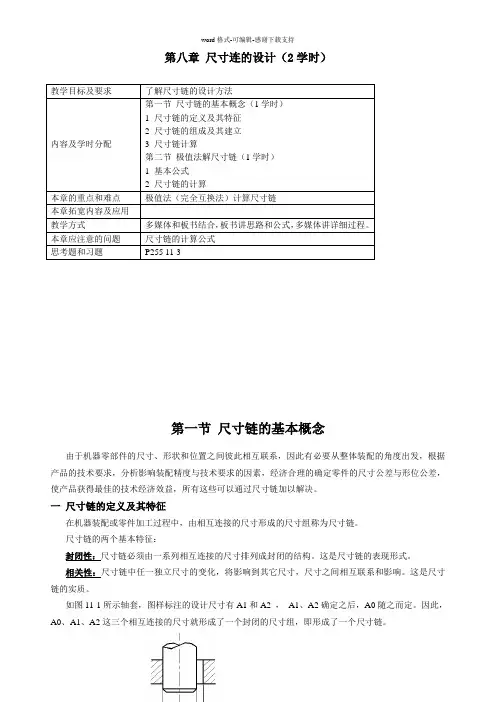

11-第十一章-尺寸链基础讲稿
第八章 尺寸连的设计（2学时）第一节 尺寸链的基本概念由于机器零部件的尺寸、形状和位置之间彼此相互联系，因此有必要从整体装配的角度出发，根据产品的技术要求，分析影响装配精度与技术要求的因素，经济合理的确定零件的尺寸公差与形位公差，使产品获得最佳的技术经济效益，所有这些可以通过尺寸链加以解决。
一 尺寸链的定义及其特征在机器装配或零件加工过程中，由相互连接的尺寸形成的尺寸组称为尺寸链。
尺寸链的两个基本特征：封闭性：尺寸链必须由一系列相互连接的尺寸排列成封闭的结构。
这是尺寸链的表现形式。
相关性：尺寸链中任一独立尺寸的变化，将影响到其它尺寸，尺寸之间相互联系和影响。
这是尺寸链的实质。
如图11-1所示轴套，图样标注的设计尺寸有A1和A2 ， A1、A2确定之后，A0随之而定。
因此，A0、A1、A2这三个相互连接的尺寸就形成了一个封闭的尺寸组，即形成了一个尺寸链。
教学目标及要求了解尺寸链的设计方法内容及学时分配第一节 尺寸链的基本概念（1学时） 1 尺寸链的定义及其特征 2 尺寸链的组成及其建立3 尺寸链计算第二节 极值法解尺寸链（1学时） 1 基本公式 2 尺寸链的计算本章的重点和难点 极值法（完全互换法）计算尺寸链 本章拓宽内容及应用教学方式 多媒体和板书结合，板书讲思路和公式，多媒体讲详细过程。
本章应注意的问题 尺寸链的计算公式 思考题和习题 P255 11-3图11-3 尺寸链图11-1 套筒尺寸链二尺寸链的组成及其建立1 尺寸链的组成尺寸链是由环组成的。
尺寸链中的每一个尺寸称为环，如图11-1中的A0、A1、A2。
尺寸链中，环又可以分为封闭环和组成环。
1.1 封闭环尺寸链中在装配过程中或加工过程最后自然形成的一环，称为封闭环，用符号A0来表示。
对于单个零件，封闭环通常是零件设计图样上未注尺寸；对于装配图，封闭环通常是对有关要素间的联系提出的技术要求，如位置精度、装配间隙或过盈等，它是将事先已获得尺寸的零、部件进行装配以后才形成并得到保证的。
尺寸链计算及公差分析培训工程师ppt课件
ES(K) = 0.2-(-0.1)-(-0.05)-0 = 0.35 EI(K) = -0.2-(0.1)-0-0.05= -0.35 封闭环的公差为T(K)=ES(K)- EI(K)=0.7 所以K=9±0.35
尺寸链的计算（统计法）应用于生产批量大的自动化及半自动化生产方面, 或尺寸链的环数较多的场合.
为何要进行尺寸链分析
在我们加工工艺过程中, 治工具及工件的实际定位位置必然会与理想定位位 置有一定的差异,同时加工尺寸也会存在差异.需允许一定的误差存在,如何确定其 误差符合需求,则需引入尺寸链及公差的概念，并进行分析计算。
思考:客户RD图面定义的测量尺寸位置合理性？公差合理性？
让我们先看以下案例
➢侧墙高度变化对卡勾尺寸影响
T²= (0.4)²+(0.2)²+(0.05)²+(0.05)² T=0.45
尺寸链的计算（统计法）
➢ 计算封闭环的中间偏差 封闭环中间偏差等于所有增环中间偏差之和减去所有减环中间偏差之和。 注：中间偏差等于上下偏差代数和再除以2.
封闭环中间偏差= （-0.2+0.2）/2-（-0.1+0.1）/2-(-0.05/2)-(0.05/2) =0-0+0.025-0.025 =0
3D设计值图示
实际卡勾尺寸
➢卡勾后退模拟分析
D件卡勾平移后退0.10mm模拟进行分析，如图所示： 结论：模拟后理论卡合量0.41mm，实际卡合量0.51mm, CD件卡勾间隙0.061mm
D件卡勾平移后退0.1mm图示
➢卡勾后退模拟分析
D件卡勾平移后退0.20mm模拟进行分析，如图所示： 结论：模拟后理论卡合量0.33mm,实际卡合量0.41mm, CD件卡勾间隙0.016mm
尺寸链的计算（统计法）应用于生产批量大的自动化及半自动化生产方面, 或尺寸链的环数较多的场合.
为何要进行尺寸链分析
在我们加工工艺过程中, 治工具及工件的实际定位位置必然会与理想定位位 置有一定的差异,同时加工尺寸也会存在差异.需允许一定的误差存在,如何确定其 误差符合需求,则需引入尺寸链及公差的概念，并进行分析计算。
思考:客户RD图面定义的测量尺寸位置合理性？公差合理性？
让我们先看以下案例
➢侧墙高度变化对卡勾尺寸影响
T²= (0.4)²+(0.2)²+(0.05)²+(0.05)² T=0.45
尺寸链的计算（统计法）
➢ 计算封闭环的中间偏差 封闭环中间偏差等于所有增环中间偏差之和减去所有减环中间偏差之和。 注：中间偏差等于上下偏差代数和再除以2.
封闭环中间偏差= （-0.2+0.2）/2-（-0.1+0.1）/2-(-0.05/2)-(0.05/2) =0-0+0.025-0.025 =0
3D设计值图示
实际卡勾尺寸
➢卡勾后退模拟分析
D件卡勾平移后退0.10mm模拟进行分析，如图所示： 结论：模拟后理论卡合量0.41mm，实际卡合量0.51mm, CD件卡勾间隙0.061mm
D件卡勾平移后退0.1mm图示
➢卡勾后退模拟分析
D件卡勾平移后退0.20mm模拟进行分析，如图所示： 结论：模拟后理论卡合量0.33mm,实际卡合量0.41mm, CD件卡勾间隙0.016mm
尺寸链介绍PPT
尺寸链介绍2010年5月目录尺寸链概述 尺寸链计算案例分析内容提要尺寸链计算软件介绍 尺寸链计算软件演示交流尺寸链概述本部分主要介绍尺寸链中的基本概念、名 词定义、基本方法、原理、目的以及相关 的理论基础等。
尺寸链计算目的• • • • • 验证设计是否能达到质量要求 提高产品合格率 预防生产过程中的重复工作和延工现象 降低产品的返修率 实现产品的无修锉、大批量生产降低成本、缩短周期、提高质量尺寸链计算与研发成本关系尺寸链基本概念在零件的加工或机器的装配中决定各个几何要素(点、线、 面)间相互位置的尺寸通常都是彼此相联系的、按一定顺 序排列的、一个封闭的尺寸系统，这个尺寸系统就称为尺 寸链尺寸链主要特征封闭性：尺寸链必须是一组相关尺寸按 顺序首尾相接而形成的封闭轮廓，其中应 包含一个间接保证的尺寸和若干个与之有 关的直接获得的尺寸 关联性：尺寸链内间接保证的尺寸的大 小和变化范围(即精度)，是受该链内直接 获得的尺寸大小和变化范围所制约的，彼 此间具有特定的函数关系尺寸链的组成单元——环构成尺寸链的每一个尺寸都称为“环”，一条尺寸链中必包含两种环。
封闭环：尺寸链中最终被间接保证的那个尺寸称为封闭环，它是在加工或装配之后形成的。
组成环：除封闭以外尺寸链中其它所有的环皆称为组成环。
组成环按其对封闭环的影响性质又可划分为增环和减环。
尺寸链的组成单元——闭环对于单个零件的加工而言，封闭环通常是零件设计图上未标注的尺寸即最不重要的尺寸。
对于若干零部件的装配而言，封闭环通常是对有关要素间的联系所提出的技术要求，如位置精度、距离精度、间隙过盈等。
注意，不要错误的认为需要求的环就是闭环。
尺寸工程、尺寸链计算、公差分析关系尺寸工程尺寸链计算数据检测统计分析…公差分析公差分析公差分配公差分配（（设计设计））公差分配公差分配（（设计设计））尺寸链的分类——各环尺寸所处的空间位置线性尺寸链：尺寸链各环位于同一平面内，且互相平行平面尺寸链：尺寸链各环位于同一平面内，但其中有些环彼此不平行(存在一定的夹角关系)。
尺寸链计算及公差分析介绍PPT课件
同轴度用A3=0±0.01表示
可编辑课件
6
跳度作为环
a) 尺寸公差可以包含跳度，不需要单独作为一个环。 b) 尺寸公差不能包含跳可度编辑，课跳件 度需要单独作为一个环。 7
尺寸链计算目的
• 保证产品的质量 • 提高生产率，降低成本 • 优化设计
• 以最低的成本，生产出满足质量要求的产品。
可编辑课件
39
例9——计算过程
尺寸链图
已知条件
计算方程组
可编辑课件
40
例9——计算结果
计算结果
计算报告
可编辑课件
41
例10——保险推阻铁解脱击锤瞬间
可编辑课件
42
例10——计算过程
尺寸链图
已知条件
计算方程组
可编辑课件
43
例10——计算结果
计算结果
计算报告
可编辑课件
44
联系人：陈亮 电话：18684815583
A5、A6尺寸 • 求A0尺寸
正计算
可编辑课件
27
例5——箱体装配(计算结果)
结论：该箱体设计 存在一定的问题， 某些情况下会产 生干涉
计算结果
可编辑课件
28
例6——模具设计（结构）
问题： • 根据现有的设计能
否保证66±0.15这 个尺寸？
来自山西平阳机械厂
可编辑课件
29
例6——模具设计（尺寸链）
23
例4——油轮部分拼板焊(尺寸链图)
已知条件：
可编辑课件
24
例4——油轮部分拼板焊(计算结果)
计算结果
可编辑课件
25
例5——箱体装配(结构图)
问题： 检查箱体装配后会不会产 生干涉？（能否正常装 配？）
尺寸链基本知识ppt课件
1确定封闭环2画出尺寸链图1封闭环的基本尺寸2封闭环的极限尺寸3封闭环的上下偏差115尺寸链计算应用1画出尺寸链图2确定封闭环4封闭环的基本尺寸计算封闭环的基本尺寸等于所有增环基本尺寸ai之和减去所有减环基本尺寸aj之和5封闭环的上偏差计算
尺寸链基本 知识
;.
1
一、什么是尺寸链？
在零件的加工、产品的装配或产品的设计、测量过程中，经常会遇到一些相互 联系的尺寸组合。这种相互联系的、按一定顺序排列成封闭图形的尺寸组合，称 为尺寸链。
尺寸。
;.
28
6、图2—6所示零件图，需铣一键槽，用α＝90°的V形块进行装夹(见图2—6b)，试 计算定位误差。若不考虑其它误差，其加工精度能否满足要求。
;.
29
定位误差为0.025mm，而加工公差为0.25mm，故此工序能 满足精度要求。
;.
30
;.
10
4、工艺尺寸链计算的基本公式
（1）封闭环的基本尺寸 （2）封闭环的极限尺寸 （3）封闭环的上、下偏差
;.
11
5、尺寸链计算应用
（1）画出尺寸链图 （2）确定封闭环 （3）判定增环和减环
;.
12
（4）封闭环的基本尺寸计算 ❖ 封闭环的基本尺寸等于所有增环基本尺寸Ai之和减去所有减环基本尺寸Aj之和
;.
24
3．何谓尺寸链最短原则?
答：无论是零件设计尺寸链、装配尺寸链还是工艺尺寸链，为了缩小封闭环的公差， 应尽可能减少组成环的环数，这就是尺寸链最短原则。
;.
25
4．尺寸链中增环和减环的判别方法怎样叙述?
答： 在尺寸链图中按照各尺寸首尾相接的原则，可顺着一个方向在各尺寸线上 端画箭头。凡是箭头方向与封闭环箭头方向相同的尺寸就是减环，箭头方向与封 闭环箭头方向相反的尺寸就是增环。
尺寸链基本 知识
;.
1
一、什么是尺寸链？
在零件的加工、产品的装配或产品的设计、测量过程中，经常会遇到一些相互 联系的尺寸组合。这种相互联系的、按一定顺序排列成封闭图形的尺寸组合，称 为尺寸链。
尺寸。
;.
28
6、图2—6所示零件图，需铣一键槽，用α＝90°的V形块进行装夹(见图2—6b)，试 计算定位误差。若不考虑其它误差，其加工精度能否满足要求。
;.
29
定位误差为0.025mm，而加工公差为0.25mm，故此工序能 满足精度要求。
;.
30
;.
10
4、工艺尺寸链计算的基本公式
（1）封闭环的基本尺寸 （2）封闭环的极限尺寸 （3）封闭环的上、下偏差
;.
11
5、尺寸链计算应用
（1）画出尺寸链图 （2）确定封闭环 （3）判定增环和减环
;.
12
（4）封闭环的基本尺寸计算 ❖ 封闭环的基本尺寸等于所有增环基本尺寸Ai之和减去所有减环基本尺寸Aj之和
;.
24
3．何谓尺寸链最短原则?
答：无论是零件设计尺寸链、装配尺寸链还是工艺尺寸链，为了缩小封闭环的公差， 应尽可能减少组成环的环数，这就是尺寸链最短原则。
;.
25
4．尺寸链中增环和减环的判别方法怎样叙述?
答： 在尺寸链图中按照各尺寸首尾相接的原则，可顺着一个方向在各尺寸线上 端画箭头。凡是箭头方向与封闭环箭头方向相同的尺寸就是减环，箭头方向与封 闭环箭头方向相反的尺寸就是增环。
第十一章 尺寸链(新)
i =1 i =1
n-1
n-1
2
∵ 几个不对称分布的组成环，所形成的封闭 环，一般已近似对称分布。
30
5、用中间偏差、公差表示极限偏差 组成环的极限偏差为：
1 ESi=△i ＋ 2 Ti 1 Ti EIi=△i － 2
封闭环的极限偏差为：
1 T0 ES0=△0 ＋ 2 1 EI0= △0 － T0 2
40
㈢ 反计算：
—即公差分配计算或设计计算。已知封闭环 的基本尺寸和极限偏差，求各组成环的基 本尺寸和极限偏差。 ⑴ 等公差法 先计算各组成环的平均公差：
Tav=
T0
i =1
∑︱ξi︱
m
=
T0 m
此时各组成环公差值相同。
41
⑵ 等精度法 封闭环的尺寸公差：
m T0 = ∑ ︱ξi︱Ti i =1 m i =1
放大，以使零件容易加工，同时又能满足封闭环的 技术要求，从而获得更大经济效益。当然，此时封 闭环超出技术要求的情况是存在的，但其概率很小。
25
三、求解尺寸链的目的
正确确定有关尺寸的公差和极限偏差。
正计算：已知组成环的公差和极限偏差，计算 封闭环的公差和极限偏差，即公差控 制计算。 反计算：已知封闭环的公差和极限偏差，计算 组成环的公差和极限偏差，即公差分 配计算。
24
二、求解尺寸链的方法 (即装配工艺方法)
完全互换法
互换法 大数互换法 其他非互换法（选择法、修配法、调整法） 1）完全互换法（极值法）：按极限尺寸来计算
尺寸链。按此法计算出来的尺寸加工各组成环，进 行装配时各组成环不需挑选或辅助加工，装配后即 能满足封闭环的公差要求，即可实现完全互换。
2）大数互换法（概率法）：将各组成环的公差
n-1
n-1
2
∵ 几个不对称分布的组成环，所形成的封闭 环，一般已近似对称分布。
30
5、用中间偏差、公差表示极限偏差 组成环的极限偏差为：
1 ESi=△i ＋ 2 Ti 1 Ti EIi=△i － 2
封闭环的极限偏差为：
1 T0 ES0=△0 ＋ 2 1 EI0= △0 － T0 2
40
㈢ 反计算：
—即公差分配计算或设计计算。已知封闭环 的基本尺寸和极限偏差，求各组成环的基 本尺寸和极限偏差。 ⑴ 等公差法 先计算各组成环的平均公差：
Tav=
T0
i =1
∑︱ξi︱
m
=
T0 m
此时各组成环公差值相同。
41
⑵ 等精度法 封闭环的尺寸公差：
m T0 = ∑ ︱ξi︱Ti i =1 m i =1
放大，以使零件容易加工，同时又能满足封闭环的 技术要求，从而获得更大经济效益。当然，此时封 闭环超出技术要求的情况是存在的，但其概率很小。
25
三、求解尺寸链的目的
正确确定有关尺寸的公差和极限偏差。
正计算：已知组成环的公差和极限偏差，计算 封闭环的公差和极限偏差，即公差控 制计算。 反计算：已知封闭环的公差和极限偏差，计算 组成环的公差和极限偏差，即公差分 配计算。
24
二、求解尺寸链的方法 (即装配工艺方法)
完全互换法
互换法 大数互换法 其他非互换法（选择法、修配法、调整法） 1）完全互换法（极值法）：按极限尺寸来计算
尺寸链。按此法计算出来的尺寸加工各组成环，进 行装配时各组成环不需挑选或辅助加工，装配后即 能满足封闭环的公差要求，即可实现完全互换。
2）大数互换法（概率法）：将各组成环的公差
第11章 尺寸链 ppt课件
Ai Ai
i 1
i n 1
封闭环基本尺寸等于所有增环基本尺寸之和减去 所有减环基本尺寸之和。
ppt课件
19
基本公式（续）
计算封闭环的极限尺寸
A = 0max
n
m
Ai max
Ai min
i1
i n 1
n
m
A = 0min
Ai min
Ai max
i1
践和大量统计资料表明，在大量生产且工艺过程稳定的情况下，各 组成环的实际尺寸趋近公差带中间的概率大，出现在极限值的概率 小。采用概率法，不是在全部产品中，而是在绝大多数产品中，装 配时不需要挑选或修配，就能满足封闭环的公差要求，即保证大数 互换。
其他方法 某些场合，为了获得更高的装配精度，而生产条件又
计算方法
完全互换法－极值法 从尺寸链各环的最大与最小极限尺寸出
发进行尺寸链计算，不考虑各环实际尺寸的分布情况。按此法计算 出来的尺寸加工各组成环，装配时各组成环不需挑选或辅助加工， 装配后即能满足封闭环的公差要求，即可实现完全互换。极值法是 尺寸链计算中最基本的方法。
概率法－统计法 该法是以保证大数互换为出发点的。生产实
第１１章 尺 寸 链
尺寸链的基本概念及计算
ppt课件
1
尺寸链的基本概念
在设计机械零部件各要素的几何精 度的同时，需要通过综合分析计算来协 调和保证零部件的整体精度的要求。合 理规定各要素的尺寸精度和形位精度， 进行几何精度综合分析计算。
ppt课件
2
在机器装配或零件加工过程中，由相互连接的尺寸形成封 闭的尺寸组，称为尺寸链，如图。
ppt课件
5
尺寸链的分类
尺寸链计算方法ppt课件
在装配尺寸链中，封闭环往往代表装配中精度要求的尺 寸；而在零件中往往是精度要求最低的尺寸，通常在零件图 中不予标注。
5
增环：在尺寸链中，当其余组成环不变的情况下，将某一组
成环增大，封闭环也随之增大，该组成环即称为“增环”。
减环：在尺寸链中，当其余组成环不变的情况下，将某
一组成环增大，封闭环却随之减小，该组成环即称为
一个尺寸链中只有一个封闭环。
10
2）.查找组成环
组成环是对封闭环有直接影响的那些尺寸。 一个尺寸链的组成环数应尽量少。
查找组成环时，以封闭环尺寸的任一端为 起点，依次找出各个相连并直接影响封闭环的全 部尺寸，其中最后一个尺寸应与封闭环的另一侧 相连接。
11
如图12-4a所示的车床主轴轴线与尾座轴线高度差的允许值A0是装 配技术要求，为封闭环。组成环可从尾座顶尖开始查找，尾座顶尖轴线 到底面的高度A1、底面与床身导轨面相连的底板的厚度A2、床身导轨 面到主轴轴线的距离A3，最后回到封闭环。A1，A2，A3均为组成环。
i 1
i 1
i 1
i 1
即：
N 1
T
T i
i 1
结论： 封闭环公差等于所有组成环公差之和，它比任何
组成环公差都大。
在装配尺寸链中，应尽量减小尺寸链的环数。即“最
1.基本尺寸计算
m
n
A Ai Ai
i 1
i 1
上式说明：尺寸链封闭环的基本尺寸，等于各增环基本 尺寸之和，减去各减环基本尺寸之和。
15
2.极限尺寸的计算
当多环尺寸链计算时，则封闭环的极限尺寸可写成一般 公式为：
m
n
A A A max
i max
i min
5
增环：在尺寸链中，当其余组成环不变的情况下，将某一组
成环增大，封闭环也随之增大，该组成环即称为“增环”。
减环：在尺寸链中，当其余组成环不变的情况下，将某
一组成环增大，封闭环却随之减小，该组成环即称为
一个尺寸链中只有一个封闭环。
10
2）.查找组成环
组成环是对封闭环有直接影响的那些尺寸。 一个尺寸链的组成环数应尽量少。
查找组成环时，以封闭环尺寸的任一端为 起点，依次找出各个相连并直接影响封闭环的全 部尺寸，其中最后一个尺寸应与封闭环的另一侧 相连接。
11
如图12-4a所示的车床主轴轴线与尾座轴线高度差的允许值A0是装 配技术要求，为封闭环。组成环可从尾座顶尖开始查找，尾座顶尖轴线 到底面的高度A1、底面与床身导轨面相连的底板的厚度A2、床身导轨 面到主轴轴线的距离A3，最后回到封闭环。A1，A2，A3均为组成环。
i 1
i 1
i 1
i 1
即：
N 1
T
T i
i 1
结论： 封闭环公差等于所有组成环公差之和，它比任何
组成环公差都大。
在装配尺寸链中，应尽量减小尺寸链的环数。即“最
1.基本尺寸计算
m
n
A Ai Ai
i 1
i 1
上式说明：尺寸链封闭环的基本尺寸，等于各增环基本 尺寸之和，减去各减环基本尺寸之和。
15
2.极限尺寸的计算
当多环尺寸链计算时，则封闭环的极限尺寸可写成一般 公式为：
m
n
A A A max
i max
i min
机械精度设计与测量技术课件：尺寸链的精度设计基础-
⑵ 中間計算問題 該類計算的特點是已知封閉環及某些組成環的基本尺寸和極限偏差，
求某一組成環的基本尺寸和極限偏差，此類問題多屬於工藝方面的問題， 如制訂工序公差等。 ⑶ 反計算問題
該類計算的特點是已知封閉環的基本尺寸和極限偏差及各組成環的基
本尺寸，求各組成環的公差和極限偏差。解這方面問題的目的是根據總的 技術要求來確定各組成環的上、下偏差，解決設計時公差的分配問題，也 叫做設計計算。
它是考慮各組成環尺寸的分佈情況，按統計公差公式進行計算的。應
用此方法裝配時絕大多數產品的組成環不需挑選或改變其大小和位置，裝 入後即能達到封閉環的公差要求。大數互換法是以一定置信概率為依據， 本章規定各環都趨向正態分佈，置信概率為99.73%。採用此法應有適當的 工藝措施，排除個別產品超出公差範圍或極限偏差。
一、完全互換法解尺寸鏈的基本步驟和公式 1. 步驟
用完全互換法進行尺寸鏈計算的基本步驟是：
(1)畫尺寸鏈圖； (2)確定封閉環； (3)確定增環和減環； (4)根據有關數學公式，進行封閉環或組成環量值的計算； (5)校驗計算結果。
2. 基本公式
用完全互換法進行尺寸鏈計算的基本公式是：
封閉環的基本尺寸
思考題
1. 什麼是尺寸鏈？它的基本特徵是什麼？ 2. 如何確定尺寸鏈的封閉環？如何判斷增環和減環？ 3. 為什麼封閉環公差比任何一個組成環的公差都大？設計時遵循什麼原則？ 4. 尺寸鏈的計算有哪幾種類型？他們的目的分別是什麼？
此外在某些情況下，當裝配精度要求很高，應用上述方法生產條件無
法滿足或者為了降低成本，還經常採用分組互換性、修配法和調整法。
第二節 用完全互換法解尺寸鏈
用完全互換法解尺寸鏈能夠保證完全互換性，它是從尺寸鏈各環的極限 值出發進行計算的，它可以讓增環極大值與減環極小值同時出現，增環極 小值與減環極大值同時出現，而不考慮各環實際尺寸的分佈情況，也是尺 寸鏈計算中的最基本的方法。
尺寸链计算方法PPT精选文档
图12-1b是由台阶轴三个台阶长度和总长形成的尺寸链。 图12-1c所示零件在加工过程中，以B面为定位基准获得尺寸A1、A2，A面 到C面的距离A0也就随之确定，尺寸A1、A2和A0形成尺寸链。
•2
综上所述可知，尺寸链具有 如下两个特性：
（1）封闭性 （2）相关性
2、尺寸链的组成
构成尺寸链的各个尺寸称为环。尺寸链的环分为封闭环 和组成。
1.基本尺寸计算
m
n
A Ai Ai
i1
i1
上式说明：尺寸链封闭环的基本尺寸，等于各增环基本 尺寸之和，减去各减环基本尺寸之和。
•14
2.极限尺寸的计算
当多环尺寸链计算时，则封闭环的极限尺寸可写成一般 公式为：
m
n
A A A max
imax
imin
i1
i1
m
n
A A A min
imin
2、调整法
调整法是将尺寸链各组成环按经济公差制造，由于组成环尺寸公 差扩大而使封闭环上产生的累积误差，可通过装配时采用调整补偿环 的尺寸或位置来补偿。 1、固定补偿环 2、可动补偿环
•22
3、修配法 修配法是根据零件加工的可能性，对各
组成环规定经济可行的制造公差。装配时， 通过修配方法改变尺寸链中预先规定的某组 成环的尺寸，以满足装配精度要求。
一个尺寸链至少要由两个组成环组成。
3.画尺寸链线图 为清楚地表达尺
寸链的组成，通常不 需要画出零件或部件 的具体结构，只需将 尺寸链中各尺寸依次 画出，形成封闭的图 形即可，这样的图形 称为尺寸链线图，如 图12-4b所示。
•11
5、解算尺寸链的任务
（1）正计算 已知各组成环的极限尺寸，求封 闭环的尺寸。
•2
综上所述可知，尺寸链具有 如下两个特性：
（1）封闭性 （2）相关性
2、尺寸链的组成
构成尺寸链的各个尺寸称为环。尺寸链的环分为封闭环 和组成。
1.基本尺寸计算
m
n
A Ai Ai
i1
i1
上式说明：尺寸链封闭环的基本尺寸，等于各增环基本 尺寸之和，减去各减环基本尺寸之和。
•14
2.极限尺寸的计算
当多环尺寸链计算时，则封闭环的极限尺寸可写成一般 公式为：
m
n
A A A max
imax
imin
i1
i1
m
n
A A A min
imin
2、调整法
调整法是将尺寸链各组成环按经济公差制造，由于组成环尺寸公 差扩大而使封闭环上产生的累积误差，可通过装配时采用调整补偿环 的尺寸或位置来补偿。 1、固定补偿环 2、可动补偿环
•22
3、修配法 修配法是根据零件加工的可能性，对各
组成环规定经济可行的制造公差。装配时， 通过修配方法改变尺寸链中预先规定的某组 成环的尺寸，以满足装配精度要求。
一个尺寸链至少要由两个组成环组成。
3.画尺寸链线图 为清楚地表达尺
寸链的组成，通常不 需要画出零件或部件 的具体结构，只需将 尺寸链中各尺寸依次 画出，形成封闭的图 形即可，这样的图形 称为尺寸链线图，如 图12-4b所示。
•11
5、解算尺寸链的任务
（1）正计算 已知各组成环的极限尺寸，求封 闭环的尺寸。
尺寸链计算ppt课件
2.装配前应做好哪些准备工作？
3.什么叫做装配尺寸链、封闭环、增环、减环？
4.装配方法有哪几种？
5.已知各组成环及加工公差如图所示。试问装配后封闭 环AΔ的极限尺寸为多少？
1000+0.10
70-0.05 -0.10
A 30-0.05 -0.08
课后思考题
6.按图所注尺寸公差加工各孔。求加工后孔1与孔2，孔1 与孔3之间能达到的尺寸精度。
课后思考题
9.试述设备磨损的修换原则。 10.试述零件常用的修复方法有哪些。
某旋转件的重力为9.8×1000N，工件的转速未950r/min，平衡精度 等级规定G1，求平衡后允许的偏心距，并且把这允许的偏心距换算 成剩余不平衡力矩。
b.提高产品的生产率； c.降低装配成本。 依据：a.产品的装配图和部件的装配图； b.产品的验收技术条件； c.产品的生产纲领； d.现有的生产条件和标准资料。
装配工艺概述
3.装配单元系统图的绘制方法 a.先画一横线，在横线左端画出代表基准件的长方格， 在横线的右端画出代表产品的长方格； b.按装配顺序从左向右将代表直接装到产品的零件或 组件的长方格从横线引出，零件画在横线上面，组件 画在横线下面； c.用同样的方法可把每一组件及分组件的系统图展开 画出； d.划分装配工序和装配工步； e制定装配工艺卡片。
工艺过程如下：
工序Ⅰ，粗车外圆至φ
工序Ⅱ，精车外圆至φ
工序Ⅲ，划键槽线
工序Ⅳ，铣键槽深度至尺寸A
工序Ⅴ，渗碳处理，深度为t
工序Ⅵ，磨外圆至φ
试求：（1）用深度尺测量槽深尺寸A
（2）渗碳时控制的工艺渗碳层深度t
装配尺寸链与装配方法
装配尺寸链与装配方法
装配尺寸链与装配方法
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
N
(1) 车外圆得A1,
(2) 镗孔得A2， 为保证A2轴线对A1轴
线的同轴，规定其公差为 t =Φ0.02。
试求壁厚N。
N
18
解： (1) 画尺寸链图
A1、A2相对加工基准具有对称性， 应取半值。
同轴度作线性尺寸A3处理。
即
A3
0
t 2
尺寸链图的画法为：
A1/2
A2/2 A0
(2) 判断 A0、Ai(+)、Ai(-)
如图11.1中由尺寸A1、 A2和A0形成一个零件尺寸链。
图11.1 零件尺寸链
4
图11.2 装配尺寸链
2.特征
封闭性: 相互关联的尺寸形成一个封闭的回路
函数性: A0 f (Ai)
11.1.2 尺寸链的组成和分类
5
1 .组成： 环link — 尺寸
环n
封闭环： A0( 1)
closing link
壁厚是封闭环为 A0
增环为 减环为
A1 2
( )
、A3(+)，
A2 ( )
2
A3
(3) 计算 A A00 = A 21()A3()A 22()
19
= 70/2+0–60/2= 5
E ES0 0 =S EA 2 1(S ) EA 3( S ) EA 2 2( I) = (–0.02)+(+0.01) – 0 = – 0.01
计 算
满 足
整机或部件的精度
分
达
配
到
零件 保证零件的精度
尺寸链理论就是协调它们之间的公差关系，合理地确
定各零件的T尺和t几何，→提高产品性能的价格比。
11.1 尺寸链的基本概念
3
11.1.1 尺寸链的定义和特征
1. 定义：
在机器装配或零件加工过 程中，由相互连接的尺寸形 成 的尺寸组，该尺寸组称为尺寸 链。(dimensional chain )
6
2. 分类 (1) 按应用
场合分
零件尺寸链
:
全部Ai为同一零件的 设计尺寸。
装配尺寸链 ：全设部计A尺i为寸不。同零件的
工艺尺寸链：全部Ai为同一零件的
工艺尺寸。
(2) 按环的相 互位置分
直线尺寸链 : Ai // A0
平面尺寸链 :
Ai位于一个或 几个平行平面内。
空间尺寸链 : Ai位于几个不 平行平的面内。
1
第11 章 尺寸链的精度设计基础
内 容 提 要:
1. 尺寸链的含义、组成和分类； 2. 尺寸链图的画法与封闭环和增、减环的判别方法； 3. 尺寸链的计算种类和计算方法； 4. 用极值法和用概率法计算尺寸链。
第11章 尺寸链的精度设计基础
2
机械精度设计，就是零件、部件、整机的
精 度设计。 根 据 机 器 的 精 度 要 求
的基本尺寸之和。
(2) 上极限尺寸、下极限尺寸（极限尺寸）
m
n1
A 0ma x A i()ma x A i()min (2)
1
m 1
m
n1
A 0mi n A i()mi n A i()max(3)
1
m 1
15
(3)上极限偏差、下极限偏差（ 极限偏差）
ES0 = A0max－A0
m
n1
( Ai()max Ai()mi)n-
7
11.1.3 尺寸链图及其画法
1. 尺寸链图：
由组成环和封闭环的尺寸形成的一个封闭回路图。
2. 画法：
从基准开始，按加工或装配顺序，依次画出各环，环与环 不间断形成一个封闭的回路图。
例11.1 请画出图11.2的尺寸链图。
A1 A0
A3 A2
图11.2
图11.4尺寸链图
8
3. A0、Ai (+)、Ai (-)判断 A0： 加工或装配后自然形成的尺寸。 Ai (+)、Ai (-)： 按箭头的方向判断。 箭头的画法( 见图11.4)：
组成环： Ai (n-1)
component link
A0 装配或加工后自然形成 的环。
增环：
Ai (+) (m)
Ai
(+)↑或↓ 不其 变他
increasing 时 环
link
A0 ↑或 ↓
减环： Ai(-)↑或↓
Ai(-) (n-m-1)
不其 变他 时环
decreasing link
A0 ↓或 ↑
m
n1
Ti() Ti()
(6)
1
m1
即
n1
T0 Ti
封闭环的公差等于所有组 成环的公差之和。
i1
T0一定， nTi
所以设计时应遵循最短尺寸链原则。
11.2.2 正计算（校核计算）
17
根据组成环的公称尺寸和极限偏差，计算封闭环的公称尺寸
及其极限偏差。
例11.3 图11.7 加工顺序为:基准重要；(2)依次画出尺寸线，环环相连且勿断，
对称取半；
(3) 按照顺序画箭头，根据异同定增减，
彼此相关。
11.1.4 尺寸链的计算
1. 计算方法
极值法 (完全互换法)
概率法 (大数互换法)
上极限尺寸
12
T尺寸
平均尺寸
下极限尺寸
2. 计算分类
正计算 (校核计算) 反计算 (设计计算) 中间计算 (工艺尺寸计算)
1
m1
m
n1
( Ai() Ai() )
1
m1
m
n1
ES i() EiI()
1
m1
(4)
m
n1
E0I Ei(I) EiS () (5)
1
m 1
(4) 公差
16
T0 = ｜ES0 - EI0｜
m
n1
( ES i() EiI())
1
m1
m
n1
( EIi() ESi())
1
m1
例11.2 加工顺序（见图11.5）：
10
（1）镗孔 A1，（2）插键槽 A2，（3）磨内孔 A3。 解：（1）按加工顺序画尺寸链图。
o
A3/2 A1/2 A2 A0
(2) 判断 A0、Ai (+)、Ai (-)：
A2,A3/2为增环 A1/2； 为减环。
11
口诀：
(1) 制造先后确定好，闭环才能找得到，
E E0 I0 =IEA 2 1(I )EA 3(I )EA 2 2(S )
=(– 0.04)+(– 0.01) –(+0.03)= – 0.08
13
11.2 极值法计算尺寸链
11.2.1 基本步骤和计算公式 1. 基本步骤
(1) 画尺寸链图
(2) 判断A0、Ai(+)、Ai (-) (3) 按公式计算
(4) 校核计算结果
14
2. 计算公式
(1) 基本尺寸
m
n1
A0 Ai() Ai() (1)
1
m1
封闭环的基本尺寸等于增环的基本尺寸之和减去减环
在A0上面任意指向画一箭头，使所画各箭头依次彼此头尾相连。
A1 A0
A3 A2
Ai 的方向与封闭环A0 的方向相反为Ai (+)。
Ai 的方向与封闭环A0 的方向相同为Ai (-) 。
由图可见A1： 为A1(),
图11.4尺寸链图
A2、 A3为 A2()、 A3()
A1、A3
δ A2/2
9
A2、A4、A5
