霍尼韦尔honeywell VISTA120中文说明书
VISTA-120主机简易编程.
HONEYWELLVISTA-120简易编程手册一、设置6160 编程键盘地址为01（因为新主机的键盘地址出厂设为：31，初始加电时没有显示）开机同时按1、3 键5 秒，键盘显示Addr=31 或Addr=00，输入01 按※键盘绿灯亮，键盘显示键盘地址为00 时，完成编程后可能会出现键盘不能操作。
注意：6148 键盘不能编程二、系统日常操作1、外出布防绿灯（READY）亮表示所有防区未被触发，可以外出布防，输入用户密码 2。
例如用户密码为1234，外出布防操作为1234 2。
红灯（ARMEO）亮，表示系统进入外出布防。
绿灯（READY）不亮表示有防区被触发或线路、地址模块有故障，键盘显示FAULT XXX，认真查找原因。
注意：很多客户实际使用当中不设用户密码，只使用出厂设置的安装员码（4140）来进行布/撤防操作，这样是不好的，容易出现问题，比如：进入最大布防后，不能撤防。
所以强烈建议用户在主机编程完成以后，再编程至少一个用户密码（权限1—3 级），使用用户密码来操作主机布撤防等工作。
2、撤防系统在布防期间没有报警，输入用户密码（例如1234） 1，系统撤防，系统在布防期间发生报警，输入用户密码（例如1234） 1，系统撤防；再重复输入一次清除报警记忆。
3、旁路防区后布防报警系统有时不需要对所有防区布防，这时需要对不设防的防区旁路，对其他防区布防。
输入 A 级用户密码 6 XXX（防区号）防区旁路A 级用户密码 2 ——系统布防此时，报警系统有防区未准备（NOT READY）时，可以旁路未准备的防区，对其他防区布防。
需要使用快速旁路：输入 A 级用户密码 6 # ——快速旁路A 级用户密码 2 ——系统布防注意：撤防后原来的旁路无效。
4、快速布防版权所有张慧智HONEYWELL预先在编程中设置快速布防有效，输入 4140 8000 ——进入编程※29 1 ——设置快速布防有效※99 ——退出编程外出布防时只要输入 # 2注意：撤防仍需密码，且主机安装码与第5级别密码此时不能对系统撤防，因此使用前要先设置其他级别操作密码。
新版-VISTA120简易操作手册
新版-VISTA120简易操作手册VISTA—120简易编程操作手册防区编程一、设置6139编程键盘地址为01开机同时按1 3键5秒，键盘显示Addr=31或Addr=xx，输入01按*键盘绿灯亮，显示***DISARMED***READT TO ARM键盘地址为00时，完成编程后可能会出现键盘不能操作，6148键盘不能编程二、设置每个防区按防区接入类型区分共有6种：电路板上接线（Hardwire）001—009防区可以使用，编号01；受监控无线（RF Xmitter）编号03；不受监控无线（Unsupevsd）编号04；无线按钮类型（Button RF）编号05；序号式总线（Serial Poll）使用4193SN和4293SN，编号06；双向开关式总线（Dip SW Poll）使用4208U 编号07；（一）设置电路板上接线（Hardwire）防区，以001防区为例先将随机配的2K电阻按接线图接在VISTA—120的端子上进入编程模式输入4140 8000 （4140为出厂设置的安装员密码）进入编程模式，键盘显示：Program Mode*Fill # View按*93 键盘显示ZONE PROG1=TES 0=NO按1进入防区编程键盘显示SET TO CONFIRM?1=YES 0=NO输入1，按*键盘显示ENTER ZONE NO.000=QUIT 001输入01（以001防区为例），按*键盘显示001 ZT P RC IN ：L09 1 ———目前显示的是001防区的信息，按*键盘显示001ZONE RESPONSEFire 09目前001防区为火警防区，请根据具体情况输入防区类型的编号编号01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10设定；编号02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12设定；编号03—周边防区，布防时有效，撤防时无效；编号04—内部防区，留守布防时无效，外出布防时有效，撤防时无效；编号06—24小时无声防区；编号07—24小时有声防区；编号09—火警防区；编号00—无用防区。

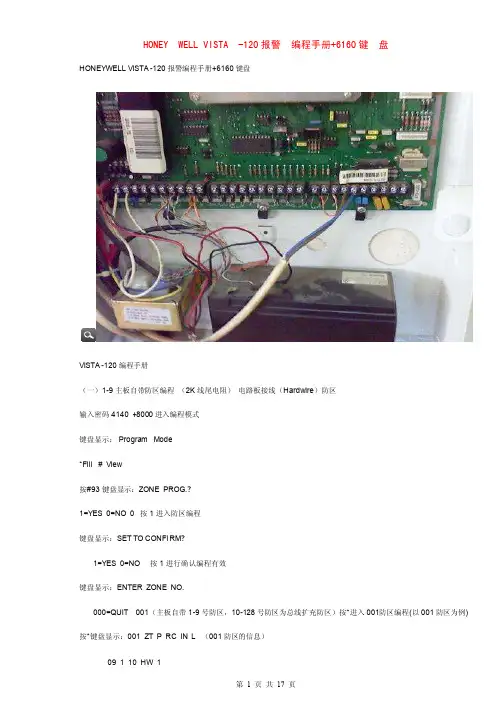

HONEYWELLVISTA-120报警编程手册6160键盘
HONEYWELL VISTA-120报警编程手册+6160键盘HONEYW ELL VISTA-120报警编程手册+6160键盘VISTA-120编程手册（一）1-9主板自带防区编程（2K线尾电阻）电路板接线（Hardwi re）防区输入密码4140 +8000进入编程模式键盘显示： Progra m Mode*Fill # View按#93键盘显示：ZONE PROG.?1=YES 0=NO 0 按1进入防区编程键盘显示：SET TO CONFIR M?1=YES 0=NO 按1进行确认编程有效键盘显示：ENTERZONE NO.000=QUIT 001（主板自带1-9号防区，10-128号防区为总线扩充防区）按*进入001防区编程(以001防区为例) 按*键盘显示：001 ZT P RC IN L （001防区的信息）09 1 10 HW 1FIRE 09 001 定为设定周边防区常用的防区类型对应项：编号01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10设定；编号02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12设定；编号03—周边防区，布防时有效，撤防时无效；编号04—内部防区，留守布防时无效，外出布防时有效，撤防时无效；编号06—24小时无声防区；编号07—24小时有声防区；编号09—火警防区；编号00—无用防区。
输入03 键盘显示：001 ZONE RESPON SEPERIME TER 03 001 定为设定周边防区按* 键盘显示：001 PARTIT ION01 001 所属第一子系统按* 键盘显示：001 REPORT CODE1st00 2 nd 00 （此项一般不需要设置默认即可）00 此项设定001防区通讯码，1 st输入11向第一报警中心发送报警信息2 nd输入11向第二报警中心发送报警信息按* 键盘显示：001 INPUT TYPEHardwi re 01 此项设定001防区的接入类型防区接入类型的编号：编号0 不使用编号1 电路板接线防区编号6 序号式总线探头编号7 双向开关式总线探头03 1 10 HW 1 目前显示的是001防区的信息输入下一个防区的信息，如果不输入下一个防区的信息，（002—009防区不用时应将防区类型输入00）输入00*键盘显示：QUIT MENU MODE ？1=YES 0=NO 0输入1键盘显示： Progra m Mode*Fill # View-00 输入*99返回（二）设置序号式总线（使用4193SN和4293SN）联接的防区使用4193SN双回路总线编址器时（以010，011防区为例）：将4193S N的红线接入VIST A 120 接线端子的24，黑线接入VI STA 120 接线端子的25，另外三根线（黑，黄，绿）接在一起，白线不用。
报警主机VISTA120快速编程手册要点
VISTA—120快速编程操作手册一、设置6160编程键盘地址为01（因为新主机的键盘地址出厂设置为：00，初始加电时没有显示）开机同时按1、3键5秒，键盘显示Addr=31或Addr=00，输入01按※键盘绿灯亮，键盘显示键盘地址为00时，完成编程后可能会出现键盘不能操作。
注意：6148键盘不能编程二、系统日常操作1、外出布防绿灯（READY）亮表示所有防区未被触发，可以外出布防，输入用户密码 2。
例如用户密码为1234，外出布防操作为1234 2。
红灯（ARMEO）亮，表示系统进入外出布防。
绿灯（READY）不亮表示有防区被触发或线路、地址模块有故障，键盘显示FAULTXXX，认真查找原因。
注意：很多客户实际使用当中不设用户密码，只使用出厂设置的安装员码（4140）来进行布/撤防操作，这样是不好的，容易出现问题，比如：进入最大布防后，不能撤防。
所以强烈建议用户在主机编程完成以后，再编程至少一个用户密码（权限1—3 级），使用用户密码来操作主机布撤防等工作。
2、撤防系统在布防期间没有报警，输入用户密码（例如1234） 1，系统撤防，系统在布防期间发生报警，输入用户密码（例如1234） 1，系统撤防；再重复输入一次清除报警记忆。
3、旁路防区后布防报警系统有时不需要对所有防区布防，这时需要对不设防的防区旁路，对其他防区布防。
输入 A级用户密码 6 XXX（防区号）防区旁路A级用户密码 2 ——系统布防此时，报警系统有防区未准备（NOT READY）时，可以旁路未准备的防区，对其他防区布防。
需要使用快速旁路：输入 A级用户密码 6 # ——快速旁路A级用户密码 2 ——系统布防注意：撤防后原来的旁路无效。
4、快速布防预先在编程中设置快速布防有效，输入 4140 8000 ——进入编程※29 1 ——设置快速布防有效※99 ——退出编程版权所有©霍尼韦尔国际公司 1外出布防时只要输入 # 2注意：撤防仍需密码，且主机安装码与第5级别密码此时不能对系统撤防，因此使用前要先设置其他级别操作密码。
VISTA120简易操作手册
安防报警系统（VISTA-120总线报警主机）简易编程说明书目录第一章系统编程 (3)第一节报警主机编程机理 (3)第二节防区索引及种类定义 (6)2．1 防区索引 (6)2．2 防区类型定义 (7)2．3 默认防区类型 (8)第三节数据项描述编程 (9)第四节菜单编程 (23)4．1 6160键盘地址编程 (23)4．2 进入/退出编程模式 (23)4．3 防区编程 (23)4．3．1“＊93”防区编程 (24)4．3．2 退出防区编程模式 (27)4．3．3“＊93”命令相关编程内容说明 (28)4．3．4 停用防区或删除防区 (29)4．4 设备编程（键盘、继电器模块） (29)4。
4。
1设备键盘权限编程 (30)4．4．2 4204继电器模块编程 (31)第五节划分子系统 (35)5．1 子系统划分编程项目 (35)5．1．1所需子系统划分数量编程 (35)5．1．2子系统跳转设置编程 (36)5．1．3 设备编程（键盘归属子系统编程） (37)5．1．4 总控键盘密码设置 (37)5．1．5 主控键盘设置和操作 (39)第六节主机复位（恢复到出厂默认值） (40)第二章键盘功能说明 (41)第三章系统测试 (45)第四章附录（排错指南） (47)第一章系统编程第一节报警主机编程机理本章包含如下信息：•数据项编程模式•系统和通信默认值•进入数据项编程•编程项翻页•输入查看编程项•编程特定子系统选项•#93 菜单编程数据项编程模式对每一个数据项分别输入相应数据，输入完后，键盘响3声并跳到下一项。
可以在此项直接输入数据，也可以按[*] + 第二个数据项号码，对相应项编程。
系统与通信默认值•系统出厂时预编程了一些可以符合大多数环境的数据项，户可以改动.。
•有4套预编程的通信报告码，包括低速、4+2特快、ADEMCO高速、ADEMCO CONTACT ID等格式。
可以从中选择1套较合适的。
•这些数据可以从键盘或遥控编程修改。
霍尼韦尔honeywell VISTA120中文说明书
霍尼韦尔honeywell VISTA120中文说明书1．产品以及系统的技术指标以及功能VISTA-120可以划分为8个子系统，最多支持128个由有线、总线或无线设备组成的防区，主要性能如下：·对于5800EU系列无线设备，可以监测无线干扰，支持无线警号，监测时间缩短。
·通过对4101SN 和4208UXM Mk3 的支持，继电器数量从32个增加到96个。
·增加了和PASSPOINT门禁系统的互动功能。
·支持自驱动警号。
·支持最终触发布防。
·系统布防时可选下载限制。
·防区9可用于电话线监测处理。
·可选择布撤防期间键盘的不同显示。
·对于序列号式总线设备支8倍的数据处理速度。
·防区列表数量从8个扩展到15个。
·可选择每个子系统可以被旁路的防区数量。
基础接线防区•防区2-8可选末端电阻监测，支持NO或NC探测器•可以划分到任一子系统•防区1可以支持最多16个烟感探测器•防区1-8都可以使用4线烟感探测器•防区8最多支持50个玻璃破碎探测器总线防区扩展：支持119个总线防区，最大电流128mA：•必须使用总线模块（RPM）•受主机监视•可以划分到任一子系统无线防区扩展：用5800系列无线设备最多可以有128个无线防区（若同时接有有线或总线防区，无线防区相应减少）：•发射器发送安全信号供主机监视•可以监测发射器的电池状态•可以划分给任意一个子系统特殊监视防区J7 触发器输出防区973无线接收机防区988, 990总线回路防区997外围设备支持最多32 和6139/5839EU 键盘混合连接的可编址设备，如无线接收机、继电器模块、4285电话模块等：•与键盘接在同一接线柱•每个设备一个唯一的地址•在设备编程中编程使用某个设备可选语音接口模块支持4286模块，以允许通过音频电话监控系统•获得系统状态信息•布撤防系统•控制系统继电器8个子系统整个主机分为8个子系统，每个子系统相当于一台主机•其中最多可以划分3个公共子系统，这3个公共子系统随相关子系统的布撤防状态而布撤防•主控子系统9可以通过一只键盘察看所有子系统状态•每个键盘可以指定给任意子系统•继电器也可以划分到子系统中•特定系统选项也可以按子系统分别设定用户密码整个系统可以设定150个密码，并且一个密码可以指定给多个子系统。
霍尼韦尔honeywellVISTA120中文说明书
霍尼韦尔honeywell VISTA120中文说明书1．产品以及系统的技术指标以及功能VISTA-120可以划分为8个子系统，最多支持128个由有线、总线或无线设备组成的防区，主要性能如下：·对于5800EU系列无线设备，可以监测无线干扰，支持无线警号，监测时间缩短。
·通过对4101SN 和4208UXM Mk3 的支持，继电器数量从32个增加到96个。
·增加了和PASSPOINT门禁系统的互动功能。
·支持自驱动警号。
·支持最终触发布防。
·系统布防时可选下载限制。
·防区9可用于电话线监测处理。
·可选择布撤防期间键盘的不同显示。
·对于序列号式总线设备支8倍的数据处理速度。
·防区列表数量从8个扩展到15个。
·可选择每个子系统可以被旁路的防区数量。
基础接线防区•防区2-8可选末端电阻监测，支持NO或NC探测器•可以划分到任一子系统•防区1可以支持最多16个烟感探测器•防区1-8都可以使用4线烟感探测器•防区8最多支持50个玻璃破碎探测器总线防区扩展：支持119个总线防区，最大电流128mA：•必须使用总线模块（RPM）•受主机监视•可以划分到任一子系统无线防区扩展：用5800系列无线设备最多可以有128个无线防区（若同时接有有线或总线防区，无线防区相应减少）：•发射器发送安全信号供主机监视•可以监测发射器的电池状态•可以划分给任意一个子系统特殊监视防区J7 触发器输出防区973无线接收机防区988, 990总线回路防区997外围设备支持最多32 和6139/5839EU 键盘混合连接的可编址设备，如无线接收机、继电器模块、4285电话模块等：•与键盘接在同一接线柱•每个设备一个唯一的地址•在设备编程中编程使用某个设备可选语音接口模块支持4286模块，以允许通过音频电话监控系统•获得系统状态信息•布撤防系统•控制系统继电器8个子系统整个主机分为8个子系统，每个子系统相当于一台主机•其中最多可以划分3个公共子系统，这3个公共子系统随相关子系统的布撤防状态而布撤防•主控子系统9可以通过一只键盘察看所有子系统状态•每个键盘可以指定给任意子系统•继电器也可以划分到子系统中•特定系统选项也可以按子系统分别设定用户密码整个系统可以设定150个密码，并且一个密码可以指定给多个子系统。
霍尼韦尔报警123VISTA120、250简易操作手册
霍尼韦尔报警123VISTA120、250简易操作手册VISTAR—120简易编程操作手册一、设置6160编程键盘开机后，键盘液晶屏幕无任何显示，此时同时按1 、3键5秒，键盘显示Con Addr=31或Addr=xx，输入00按*键盘绿灯亮，显示***DISARMED***READT TO ARM键盘地址不为00时，不能编程，6148键盘不能编程二、设置每个防区在撤防状态下，才能进入编程模式输入4140 8000（4140为出厂设置的安装员密码）进入编程模式，键盘显示：Program Mode*Fill # View按*93 键盘显示ZONE PROG？1=TES 0=NO输入0 1 0，进入防区编程模式，键盘显示：ZN ZT P RC IN L001 09 1 10 HW1 此处，ZN代表防区号；ZT代表防区类型01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10设定；02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12设定；03—周边防区，布防时有效，撤防时无效；06—24小时无声防区；07—24小时有声防区；09—火警防区；00—无用防区。
P代表子系统；RC代表报告码，系统默认即可，无需改动；IN代表防区输入类型，1-9防区统一为01，显示为HW；10防区以后统一为06，显示为SL；L 为回路号，除了是4193SN的第二回路为2，其他都为1。
例如：编程将24防区为24小时防区则在ZN下输入024 *（下一步）在ZT下输入24防区的防区类型07（24小时放区）在P 下输入24防区所属的子系统（部分区都为1）在IN下输入06**此时，键盘显示：024 INPUT S/N :LAxxx-xxxx :1此时输入24防区地址码输入完成后按*确认，在L处选择相应的回路再按*即进入下一方的。
退出防区编程：在防区号（ZN）处输入000 *1*99 即可退出编程注意：在防区编程状态下，*代表下一步，#代表返回。
霍尼韦尔报警123VISTA120、250简易操作手册
VISTAR—120简易编程操作手册一、设置6160编程键盘开机后，键盘液晶屏幕无任何显示，此时同时按1 、3键5秒，键盘显示Con Addr=31或Addr=xx，输入00按*键盘绿灯亮，显示***DISARMED***READT TO ARM键盘地址不为00时，不能编程，6148键盘不能编程二、设置每个防区在撤防状态下，才能进入编程模式输入4140 8000（4140为出厂设置的安装员密码）进入编程模式，键盘显示：Program Mode*Fill # View按*93 键盘显示ZONE PROG？1=TES 0=NO输入0 1 0，进入防区编程模式，键盘显示：ZN ZT P RC IN L001 09 1 10 HW1 此处，ZN代表防区号；ZT代表防区类型01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10设定；02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12设定；03—周边防区，布防时有效，撤防时无效；06—24小时无声防区；07—24小时有声防区；09—火警防区；00—无用防区。
P代表子系统；RC代表报告码，系统默认即可，无需改动；IN代表防区输入类型，1-9防区统一为01，显示为HW；10防区以后统一为06，显示为SL；L 为回路号，除了是4193SN的第二回路为2，其他都为1。
例如：编程将24防区为24小时防区则在ZN下输入024 *（下一步）在ZT下输入24防区的防区类型07（24小时放区）在P 下输入24防区所属的子系统（部分区都为1）在IN下输入06**此时，键盘显示：024 INPUT S/N :LAxxx-xxxx :1此时输入24防区地址码输入完成后按*确认，在L处选择相应的回路再按*即进入下一方的。
退出防区编程：在防区号（ZN）处输入000 *1*99 即可退出编程注意：在防区编程状态下，*代表下一步，#代表返回。
三、设置打印机（IP-2000输出）41408000*94*70 11111*71 1*72 1*73 0*99*99四、修改安装员密码安装员密码是最高级的密码，出厂设置为4140，现以0414为例41408000*00 0414*99五、系统日常操作1、外出布防绿灯（READY）亮表示所有防区未被触发，可以外出布防，输入甲级用户密码 2红灯（ARMEO）亮，表示系统外出布防2、撤防系统在布防期间没有报警，输入甲级用户密码1，系统撤防，系统在布防期间发生报警，输入甲级用户密码 1 两遍，3、旁路防区后布防报警系统有时不需要对所有防区布防，这时需要对不设防的防区旁路，对其他防区布防，输入甲级用户密码 6 XXX（防区号）XXX（防区号）``````甲级用户密码 2报警系统有防区未准备（NOT READY）时，可以旁路未准备的防区，对其他防区布防，输入甲级用户密码 6 #甲级用户密码 2撤防后原来的旁路无效。
Vista120设备接入指导手册_11.09
VISTA—120 快速编程操作手册一、设置编程地址设置 6160 编程键盘地址为 00（因为新主机的键盘地址出厂设置为：00，初始加电时没有显示）开机同时按 1、3 键 5 秒，键盘显示 Addr=31 或 Addr=00，输入 01 按※键盘绿灯亮，键盘显示键盘地址为00 时，完成编程后可能会出现键盘不能操作。
注意：6148 键盘不能编程.二、编程设置每个防区设置电路板上接线防区。
注：以下操作以“001”防区为例，其它防区操作相同。
过程如下：1.输入“4140 8000”进入编程模式：键盘显示为：说明：这里将选择要进入编程的文件，防区配置文件编号为93。
2.按“#93”键盘显示：说明：这里显示是否进入防区编程，1进入，0不进入。
3.按“1”进入防区编程键盘显示：说明：这里显示，是个否确认设置，1是，0 否。
4.输入“1”，进入设置。
键盘显示：说明：这里显示进入的防区号，如果输入“000”着退出防区编程。
5.输入“001”（以001防区为例），按“*”进入防区001的设置。
6.按“*”键盘显示：注：目前显示的是“001”防区的信息。
7. 001 Zone Type(6061键盘)Fire 09键盘显示：键盘显示：注：目前“001”防区为09号防区类型，是火警防区。
说明，防区设置第一项，防区类型的设置。
8.如果将 001 防区设定为周边防区：输入 03 键盘显示：9.输入03键盘显示： 001 Zone Type(6061键盘)Fire 09说明：防区类型请参考上表。
10.按“*”保存防区类型的设置，并进入下一项，子系统的设置。
键盘显示：注：“001”所属第一子系统（划分多个子系统时，输入防区的子系统号）。
有关子系统的详细说明，请参考《VISTA-120中文说明书》第二章“规划子系统”如果显示为1 ，直接按“*”进入下一项，如果不是，输入1，然后按“*”。
11.按“*”后进入报警上传中心的设置，如下图所示。
VISTA-120说明书
目录第一部分硬件安装过程 (1)第一章: 概述 (2)第二章: 规划子系统 (5)子系统概念 (5)设置一个子系统 (5)公共区域逻辑 (5)主键盘设置和操作 (7)第三章: 减少误警措施 (9)外出错误逻辑 (9)外出延时复位 (9)交叉防区 (9)呼叫等待失效 (10)第四章: 安装主机 (11)固定主机箱 (11)安装电路板 (11)电话线连接 (12)连接交流变压器 (12)安装后备电池 (13)第五章: 安装键盘 (14)兼容键盘 (14)键盘连线 (14)键盘另外供电 (14)固定键盘 (15)键盘编址/初步检查 (15)第六章: 基础接线防区1-9 (16)接线防区公共特性 (16)在防区1-8连接盗警或紧急报警设备 (16)在防区1连接2线烟感探测器 (17)兼容的2线烟感探测器 (17)防区1非监视用法 (17)在防区1-8连接4线烟感探测器 (17)兼容的4线烟感探测器 (18)在防区7配置布撤防键盘 (18)在防区8连接2线玻璃破碎探测器 (18)兼容的玻璃破碎探测器 (19)防区9应用 (19)接线防区检查步骤 (19)第七章: 总线回路防区10-128 (20)总线回路一览 (20)总线回路防区公共特性 (20)连接/编址总线探测器 (20)总线回路的局限性 (20)总线回路监测 (21)维持信号支持 (22)总线回路检查步骤 (22)兼容的总线设备 (23)第八章: 无线防区扩充 (24)无线防区公共特性 (24)无线系统操作/监测 (24)无线系统安装指南 (24)安装配置4281/5881 接收机 (24)安装/连接5800TM 模块 (25)接收机识别码嗅探模式 (26)5800 系列发射器安装 (26)兼容的5800 系列发射器 (27)无线防区检查步骤 (27)第九章: 输出继电器和电力线载波设备 (29)输出继电器基础知识 (29)连接4204 继电器模块 (29)第十章: 4285 电话接口模块(VIP) (30)固定4285 VIP 模块 (30)连接4285 VIP 模块 (30)第十一章: 音频报警核实(AA V) 系统 (32)AA V 模块操作 (32)AA V 模块连接 (32)第十二章: 视频报警核实(V AV) 系统 (34)第十三章: 电压触发器(插排J7) (35)地启动触发器设置 (36)布撤防触发器设置 (36)遥控键盘发声器 (36)布撤防锁设置 (36)按子系统配置布撤防锁 (37)第十四章: 外部警号 (38)第十五章: 事件登记 (39)事件登记打印机连接 (39)事件登记过程 (40)事件登记和显示 (40)第十六章: 最终供电过程 (43)接地注意事项 (43)连接变压器 (43)连接后备电池 (43)总线回路电流消耗表 (44)附加电流消耗表 (44)第十七章: 通过ACM模块的门禁控制 (45)第二部分系统编程 (48)第十八章: 编程结构 (49)数据项编程模式 (49)默认的系统与通信选项 (49)进入数据项编程 (49)编程翻页 (49)察看数据项 (50)输入错误 (50)整个系统范围数据编程 (50)分子系统编程 (50)#93 菜单模式编程 (50)第十九章: 防区索引及防区类型定义 (51)第二十章: 数据项描述 (55)第二十一章: #93 菜单模式编程 (66)#93 主菜单选项 (66)防区编程 (68)序列号编程 (71)报告码编程 (73)编程防区描述符 (76)描述符单词、字母表 (78)设备编程 (79)继电器编程 (80)编程输出设备 (81)防区列表编程 (83)继电器语音编程 (84)常用语音模块单词 (85)无线序列号清除模式 (85)第二十二章: 时间表选项 (86)简介 (86)时间窗定义 (87)布撤防时间表定义 (88)#80 时间表菜单模式编程 (88)时间表菜单基本结构 (89)编程时间窗 (90)编程布撤防时间表 (90)编程节假日时间表 (91)时间驱动事件 (91)编程时间驱动事件 (92)编程出入限制时间表 (94)编程临时时间表 (95)#83 用户时间表 (96)第二十三章: 系统通信 (97)报告格式 (97)调用默认通信格式 (100)Contact ID 事件码 (101)默认通信 (102)第二十四章: 下载 (108)与报警控制主机联机 (108)联机控制功能 (108)进入安全 (108)利用4100SM 模块直接连线下载 (109)第二十五章: 时钟设置 (110)第三部分系统操作与测试 (111)第二十六章: 安全密码 (111)用户密码与级别权限 (111)增加机主、管理员、操作员密码 (114)改变机主、管理员、操作员密码 (115)添加无线布撤防按钮 (115)删除机主、管理员、操作员密码 (115)退出该模式 (115)第二十七章: 键盘功能 (116)布防功能 (116)总体布防 (117)门禁控制 (117)推迟布防时间 (117)子系统跳转命令 (117)察看用户权限 (117)察看防区描述符 (117)察看下载信息 (117)使用内置用户手册 (117)紧急按键 (117)加速键[D] (宏命令) (118)手工驱动继电器(#70) (118)第二十八章: 系统测试 (119)电池测试 (119)拨号测试 (119)LCD 显示测试 (119)盗警行走测试 (119)盗警系统布防测试 (119)故障状态 (119)交付使用 (120)致安装者 (120)附录 (121)DIP开关设置表 (123)规格参数 (126)接线图............................................................................................................................系统局限性....................................................................................................................ADEMCO产品保证书.................................................................................................本手册的有关约定阅读本手册前，请弄懂下列符号所表示的含义。
霍尼韦尔VISTA-120报警主机编程指南
17、
输入*18 进入设置，显示：
18、
输入 1 号启用 3 号子系统，后显示：
19、
以上就是子系统的设置步骤。退出子系统输入*99 两次，显示：
3
防区编程（1-9 主板自带防区）：
20、 输入*93 进入主菜单编程,显示防区编程选项，如果显示其他的项目可以按*键直到 显示以下菜单项为止，显示：
21、
13
以上所编程的继电器总体说明：
防区列表编程：
继电器编程完成后，输入 00 直到跳到列表编程里：
1、 输入 01 选择输入第 01 个防区列表内有那几个防区：
2、 例如有 001、002、008、015、046、048、089 个防区，则分别输入每输入一个防区后按 *一次表示确定。如果防区号未被定义，键盘会鸣叫一次显示：
55、 在 选 择 输 入 4208U 的设备类型里可以有两种输入 类型，一种是序列号式输入（设备类型输入 06），第二种是地址码型（设备类型 07）。 以下是两种方式的对应表格： ID 拨码开关方式：
对应防区号表格（地址码）：
8
对应防区号表格（序号式）：
56、
选择输入设备类型为 06，显示：
57、
49、
按*键到防区菜单对应表格，显示：
50、
按*键进入下个菜单（防区类型），显示：
51、
防区类型选择输入 03，显示：
52、
按*键进入子系统设置，如没分子系统就按*键进入下个菜单，如有分可输入该防区
对应的子系统号码，显示：
53、
按*进入防区报告码，显示：
54、
不用设置修改，按 3 次*键，键入下个菜单，设备类型编程，显示：
11
3、 按*键后显示要求输入继电器的动作方式，有 4 种选择：
VISTA-120报警主机使用说明书概要
本说明书由安防站整理提供 / VISTA-120分子系统报警控制通信主机阅读本手册前请弄懂下列符号所表示的含义.需要重点注意的信息否则将导致操作上的困难标识将严重影响系统操作甚至损坏系统的一些信息请认真仔细阅读同时这些信息也包含一些可能对操作者产生不利影响的内容 Enter Zn Num.(00 = Quit) 01大多数系统选项以交互式菜单输入用于编程的字符键盘将有相应的提示这些提示用字符框注明Q00 编程时数据项以*后跟相应编程项号码表示产品型号: 除非特别说明否则都指ADEMCO产品第一部分硬件安装过程2第一章概述注意: 本手册叙述的VISTA-120 软件版本为"WAVIS120-14" 其新特性以竖线标注VISTA-120可以划分为8 个子系统最多支持128 个由有线总线或无线设备组成的防区主要性能如下²对于5800EU 系列无线设备可以监测无线干扰支持无线警号监测时间缩短²通过对4101SN 和4208UXM Mk3 的支持继电器数量从32 个增加到96 个²增加了和PASSPOINT 门禁系统的互动功能²支持自驱动警号²支持最终触发布防²系统布防时可选下载限制²防区9 可用于电话线监测处理²可选择布撤防期间键盘的不同显示²对于序列号式总线设备支持8 倍的数据处理速度²防区列表数量从8 个扩展到15 个²可选择每个子系统可以被旁路的防区数量²打印口可用于输出CONTACT ID的ASCII 码²键盘总线可用于传输CONTACT ID 数据包²支持未来的智能总线移动探测器可以处理的数据更多²支持Robofone 版本的Contact ID 格式²可选择校验过的盗警通信并提供唯一输出²支持智能总线火警探测器可以处理其高低灵敏度的维持信号² Support for special Scandinavian required software features to permit insurance regulatory approvals²支持芬兰荷兰瑞典挪威比利时法国澳大利亚等国家的通信系统基础接线防区• 防区2-8 可选末端电阻监测支持NO 或NC 探测器• 可以划分到任一子系统• 防区1 可以支持最多16 个烟感探测器• 防区1-8 都可以使用4 线烟感探测器• 防区8 最多支持50 个玻璃破碎探测器总线防区扩展支持119 个总线防区最大电流128mA• 必须使用总线模块RPM• 受主机监视• 可以划分到任一子系统无线防区扩展用5700 系列无线设备最多可以扩展63 个无线防区用5800 系列无线设备最多可以有128个无线防区若同时接有有线或总线防区无线防区相应减少• 发射器发送安全信号供主机监视• 可以监测发射器的电池状态• 5800/5800EU 系列发射器有防拆功能• 5800EU 系列发射器有防墙拆功能• 可以划分给任意一个子系统特定接收机支持的防区数量参考以后的说明门禁控制系统(ACS)若门禁系统有未授权的防区可以拿来用在VISTA-120 中就象它本身的基础接线防区一样. 特殊监视防区J7 触发器输出防区973无线接收机防区988, 990总线回路防区997外围设备支持最多32 和6139/5839EU 键盘混合连接的可编址设备如无线接收机继电器模块4285 电话模块等• 与键盘接在同一接线柱(除了无线的5839EU) • 每个设备一个唯一的地址• 在设备编程中编程使用某个设备可选语音接口模块支持4285 模块以允许通过音频电话监控系统• 获得系统状态信息• 布撤防系统• 控制系统继电器38 个子系统整个主机分为8 个子系统每个子系统相当于一台主机• 其中最多可以划分3 个公共子系统这3 个公共子系统随相关子系统的布撤防状态而布撤防• 主控子系统9 可以通过一只键盘察看所有子系统状态• 每个键盘可以指定给任意子系统• 继电器也可以划分到子系统中• 特定系统选项也可以按子系统分别设定用户密码整___…._B¸7_个系统可以设定 150 个密码并且一个密码可以指定给多个子系统• 每个子系统都分级别设置密码权限(机主管理员以及几级操作员密码)• 可以选择是否往中心发送布撤防信息• 密码能够操作哪个子系统• 整体布防(一次布防所有子系统)• 使用无线按钮布撤防系统键盘紧急按键有3 组紧急按键: 1+T (A), T+# (B), 和3+# (C). • 分别位防区995 (1+T), 996 (3+#), 和999 (T+#) • 可以由有线或无线键盘触发• 分子系统报告键盘宏命令每个键盘上包含4 个快捷键A, B, C 和D 每个按键可以定义为最多32 个字符的快捷命令键输出继电器(4204 或电力线载波设备)可以由32 个继电器模块或电力线载波模块组成的继电器设备并且还可以由总线继电器设备( 如 4208UXM MK3或4101) 扩展出64 个继电器• 可以按照系统事件动作• 可以按时间驱动• 可以人工以#70 命令驱动• 可以为每个继电器指定描述符• 可以由PC利用遥控编程软件驱动门禁控制VISTA-120 可以和PASSPOINT门禁系统互动门禁系统的输入防区和继电器可以用在VISTA-120中 VISTA-120 的布防状态有线无线防区等都可以用于控制门禁系统的门门禁系统的读卡信息也可以用于控制报警系统若没有门禁系统VISTA-120 本身也可以给每个子系统指定一个继电器在合适条件下动作2 秒来控制门起到简单的门禁功能布撤防锁可以在一个子系统中使用一个4146 布撤防锁但这时防区7 就不能用作一般的报警防区了另外可以为每个子系统使用一个总线或无线的按钮用于布撤防电压触发器电压触发器的插脚状态随系统状态而改变可以用于驱动LLR 无线键盘发射器布撤防锁指示灯等事件登记可以记录224 条事件.• 可以通过遥控编程软件或键盘察看• 可以通过4100SM 模块送到打印机打印出来时间表控制• 布撤防时间表• 节假日时间表• 时间驱动事件表• 出入控制时间表• 最终用户控制编程音频报警合适AAV允许报警时中心和报警地通过声音进行报警核实• 需要AAV 设备如Eagle 1250 • 若使用AAV 防区5 就不再用作一般的报警防区视频报警核实允许报警时中心和报警地通过图像进行报警核实• 需要VAV 的视频传送设备交叉防区逻辑除非两个防区在5 分钟以内都触发否则不认为时一个报警外出错误防误警措施•系统可以区分真正的报警和由于外出时没有关好门等情况引起的误警后者系统将旁路失效防区并向中心发送相应警报• "Exit Error"报警将发送操作员号码和防区号以便中心知道是谁怎样引发外出错误报警通信格式第一二电话号码都支持如下通信格式• Ademco 低速(标准或扩展)• Sescoa/Radionics• Ademco 特快• Ademco 扩展高速• Ademco Contact ID4PSTN (公共电话交换网)可以使用多种电话格式此版本特别设计了硬件和软件以使用挪威瑞典荷兰芬兰比利时法国澳大利亚等国家的电话网络可选通信媒介• Contact ID 信息数据包可以通过特殊的键盘总线通过CATV modems LLR 或其他各种网络接口传输.• Contact ID 信息可以通过4100SM模块转换成标准的RS232 格式键盘内置用户手册• 按住键盘上的某个键5 秒以上将显示该键用法• 按住READY键5 秒以上释放将显示防区描述符更快的下载速度从75bps 提升到300 bps5第二章规划子系统本章提供如下信息• 子系统概念• 规划子系统• 公共子系统逻辑• 主控键盘设置和操作子系统概念此主机提供分区布撤防的能力最多可以分为8 个区域每个区响相当于有它自己的子系统这些划分出来的区域就叫做子系统划分子系统必须明确如下事项首先, 你想划分多少个子系统1-8键盘每个键盘必须有一个唯一的地址码并且要指定给某个子系统(可以指定给主控子系统9).防区每个防区必须指定给一个子系统指定给哪个子系统就在哪个子系统的键盘上监控用户一个用户可以指定给一个或多个子系统某用户若想用一次命令布撤防所有或某几个子系统就必须具有整体布撤防能力某个可以控制多个子系统的用户可以通过2*18 的编程以及自身权限从一个键盘跳转到另外一个子系统中察看控制该子系统8 个子系统中可以划分3 个公共子系统详见公共子系统逻辑部分设计划分子系统设计规划子系统步骤如下1. 设定包含的子系统树木(在2*00 中编程).2. 指定子系统键盘(#93 设备编程).3. 指定防区到某个子系统(#93 防区编程4. 确认该子系统键盘上显示的防区无误5. 为子系统指定用户6. 设定子系统是否允许跳转( 2*18)7. 编程特定的子系统选项(参考数据项编程).公共子系统逻辑当某个子系统为两个子系统共享的区域的时候共享的子系统可以设为公共子系统在1*11,1*14, 1*17 中编程例如某医院有两个医生办公室合用一条走廊编程走廊为公共子系统那么它将按照另外两个子系统的布撤防状态自动布撤防编程选项为1*12, 1*15,1*18 (影响公共子系统) 1*13, 1*16, 1*19 (布防公共子系统)1*12, 1*15, 1*18 影响公共子系统(必须按子系统编程)对于特定子系统设置该选项为1 表示该系统将影响到公共子系统 a. 当第一个影响公共子系统的子系统撤防时公共子系统自动撤防 b. 只有在所有影响公共子系统的子系统都布防以后公共子系统才能布防c. 最后一个影响公共子系统的子系统布防不会自动布防公共子系统 61*13, 1*16, 1*19 布防公共子系统(必须按子系统编程)对于特定子系统设置该选项为1 表示该系统将影响到公共子系统 a. 当第一个影响公共子系统的子系统撤防时公共子系统自动撤防 b. 当第一个影响公共子系统的子系统撤防时公共子系统自动撤防 c. 最后一个影响公共子系统的子系统布防不会自动布防公共子系统若公共子系统存在失效防区或另一个影响公共子系统的子系统处于撤防状态公共子系统就不能被布防并且显示不能布防公共区域"UNABLE TO ARM LOBBY PARTITION"某个子系统不能选择布防公共子系统除非它先编程为影响公共子系统在1*13,1*16, 1*19 编程为1 之前先把1*12, 1*15, 1*18 编程为1下表示出了在*18 和*19 中选择不同选项时公共子系统如何操作 1*12, 1*15,1*18 1*13, 1*16,1*19 其他子系统撤防影响公共子系统布防公共子系统随撤防而撤防随布防试图布防可否被布防?0 0 NO NO YES1 0 YES NO NO1 1 YES YES NO0 1 输入不允许范例MAIN ENTRANCEOFFICE #1 OFFICE #2COMMON AREA用户#1 可以控制办公室1 和公共区域. 用户#2 可以控制办公室2 和公共区域. 办公室#1 影响公共区域但不布防公共区域办公室#2 影响公共区域和布防公共区域( ) 表示当前别的子系统的状态序列#1:办公室1 办公室2 公共子系统动作用户#1: 撤防(布防) 撤防用户#2: (撤防) 撤防无动作用户#1: 布防(撤防) 无动作用户#2: (布防)布防布防序列#2:办公室1 办公室2 公共子系统动作用户#2: (布防)撤防撤防用户#1: 撤防(撤防) (无动作)用户#2: (撤防) 布防无动作用户#1: 布防(布防) 无动作注意在序列#1, 办公室#2 后布防, 公共子系统也布防(办公室#2 编程为影响和布防公共子系统) 在序列#2, 当办公室#2 布防时公共子系统无动作因为影响公共子系统的办公室#17仍处于撤防状态办公室#1 布防后公共区域仍处于撤防状态因为办公室#1 没有编程为布防公共子系统用户#1 可以手动布防公共子系统公共子系统编程需求1. 必须以升序定义公共子系统即子系统序号小的子系统应定义为公共子系统1 (如不要把子系统8 定义为公共子系统1 而把子系统1 定义为公共子系统2)2. 公共子系统1 必须在公共子系统2 之前定义公共子系统2 必须在3 前定义3. 公共子系统不能定义为影响/布防其他的公共子系统4. 没有定义为影响/布防某个公共子系统的子系统可以影响/布防多个公共子系统在定义布防子系统之前首先要定义影响子系统用户如何控制公共子系统整体布防可以用整体布防密码布防整个系统包括公共子系统当然公共子系统布防条件仍需遵从以上限制没有整体布防能力的密码布防自动按1*12, 1*15, 1*18 和1*13, 1*16, 1*19.叙述的情况布防其他布撤防方法用如下方法布撤防相关子系统时公共子系统逻辑有效• 快速布防• 布撤防锁布防• 无线按钮布防• 无线键盘布防遥控部撤防通过遥控软件布撤防公共子系统逻辑无效自动布撤防时间表控制的自动布撤防不会自动布撤防公共子系统公共子系统的布撤防也必须编入布撤防时间表对于公共子系统2*05 和2*06 定义的自动布防延时和自动布防警告时间必须大于其他相关子系统的相应时间主控键盘设置和操作尽管系统只有8 个实际的子系统但是它提供第九个虚拟子系统以安装主控键盘所有指定给第9 子系统的键盘为主控键盘能同时全面反映8 个子系统状态如 S Y S T E M 1 2 3 4 5 6 7 8S T A T U S R R N N A T B A其中A = 外出布防M = 最大布防S = 留守布防I = 即时布防R = 准备好N =没有准备好B = 旁路/准备好T =报警记忆/存在故障察看某子系统更多信息输入T + [子系统号码] (如T4) 为了控制该子系统需输入密码进入8该子系统另外别的用户想跳转到子系统9 必须有察看所有子系统的权限下例说明了跳转到子系统9 的键盘后若子系统1 Warehouse 的防区2 (Loading DockWindow) 失效时的显示WHSE DISARMEDKEY T FOR FAULTS以下是子系统1 的键盘显示FAULT 002 LOADINGDOCK WINDOW失效防区每次显示1 个所有子系统都布防成功以后主控键盘的布防灯才会亮同样只有所有子系统都准备好主控子系统才会显示准备好主控键盘的发生器会对大多数子系统的状态有反映声响级别如下A. 脉冲式火警音B. 稳定的盗警音C. 故障音快速发声在主控键盘或发生情况的子系统键盘上按任意键将停止发声主控键盘使用与子系统1 相同的紧急按键主控键盘紧急按键情况将送到子系统1 那么也必须在子系统1 编程9第三章减少误警措施本章包含如下信息• 误警概述• 外出错误逻辑及相关报告• 外出延时复位• 交叉防区• 呼叫失效概述大多数误警是由于出入口在外出时没有关好或者探测器回路电阻处于临界状态或者由于其他的环境因素等等情况造成的为避免这些因素引起的误警本主机提供了如下的防误警措施• 自动旁路逻辑和延迟报告• 外出延时复位• 交叉防区自动旁路逻辑可以减少因为外出错误而造成的误警此特性在1*20 中编程外出延时结束时若出入防区或内部防区仍处于触发状态系统将进入进入延时键盘和警号发声提示以便让用户返回纠正若*07 编程允许在外出延时结束时将自动旁路失效防区不再启动进入延时而系统的其余部分将进入布防状态另外若编程允许将向中心发送如下报告• 某用户自动旁路(若使用ADEMCO 高速格式就不送此信息) • 某防区自动旁路(用ADEMCO 高速格式的正常报告)• 旁路报告注意: 若*07 编程允许并且1*20 编程为不允许那么在外出延时结束时的出入口或内部防区失效将立即导致报警在1*40 和1*41 中可以编程另一种最近布防报告即在布防后的5 分钟之内发生的报警外出延时复位此特性允许用户重新返回室内取东西而不至于引发报警在1*21 中编程工作机理如下系统布防后启动正常的外出延时用户出去门关好以后外出延时复位为60 秒若在60 秒内门又被打开系统在启动正常的外出延时此特性每次布防以后只能启动一次交叉防区交叉防区组之中的两个防区若在5 分钟之内都触发就引发一个报警这将防止偶尔的防区失效导致报警总共可以设定4 对交叉防区• 交叉防区的2 个防区保护的应为同一区域• 交叉防区的2 个防区应处于同一子系统• 与火警防区交叉的防区必须为保护同一地区的火警防区 4 对交叉防区在1*22, 1*23, 1*24, 和1*25.中编程建议作为交叉防区的2 个探测器距离不要超过9m.影响交叉防区的操作1. 若其中一个防区的失效状态维持在5 分钟以上那么另一个防区的失效将立即导10致报警2. 其中一个防区被旁路或设为00 反应类型那么交叉防区概念无效3. 若一个出入防区和一个内部防区联合为交叉防区要保证出入防区为交叉组中的第一个防区以确保进入延时有效4 a. 若某个继电器以某个防区的失效状态动作那么无需依赖于另一个防区的状态而动作b. 若某个继电器以某个防区的报警或故障状态动作那么必须2 个防区都触发继电器才能动作呼叫等待失效各地电话系统的不同可能达不到目的尽管不能直接防止误警但可以防止中心因为误警而可能采取的行动主机往中心报警以后若试图再往中心发送附加报告如撤销或防区恢复报告等此时中心操作员可能试图联系报警地核实报警若呼叫等待不失效将从电话里听到不确定的振铃音本选项再1*42 中编程将使第一个拨往第一或第二个电话号码的呼叫等待失效主机再电话号码前拨一个特殊的号码达到此目的若是双音频电话将拨打*70 若是脉冲电话将拨打1170主机不会在每一次拨号时都打断呼叫等待因为电话公司可能来不及处理11第四章主机安装本章包含如下安装信息• 固定主机箱• 安装箱体锁• 安装主电路板• 电话线连接• 交流变压器连接• 在主机箱内安装后备电池• 接地安装主机箱• 用膨胀螺钉或其他紧固件把主机箱固定在一隐蔽干燥洁净牢固的墙上主机箱后面有相应的固定孔• 在安装电路板之前拆掉过线孔处的铁片不要在安装电路板之后再试图做这些工作安装箱体锁1. 拿掉箱盖箱盖易于拆卸拆掉箱盖锁孔处的铁片把锁插进锁孔并置于适当位置2. While holding the lock steady,insert the retainer clip into theretainer slots.使用Ademco N6277 凸轮锁和N6277-1 下压舌簧图1. 安装箱体锁安装主机电路板参考安装图• 把随机附带的两个黑色锁舌挂在主机箱内的突起上• 把电路板的上边沿插入箱体上部的夹缝内要确保主机板位于正确的位置• 用螺丝把电路板底部固定在两个黑色锁舌上.图2. 安装电路板注意拧紧螺丝主机板和主机箱间接地良好走线避开中间的微处理器避开电视机的射频干扰12电话线连接1. 输入电话线和连接电话机的接线柱如下TB1-26: 本地电话机(TIP)TB1-27: 本地电话机(RING)TB1-28: 输入电话线(TIP)TB1-29: 输入电话线(RING)2. 若需连接需要地启动的电话线需要使用675 地启动模块此模块用J7 的一个输出触发为防止电流冲击主机正式使用以前不要把电话线插入电话插座 PABX• 若使用有小交换机的电话网络要保证小交换机有后备电池支持以保证不断电图3. 电话线连接连接主交流变压器使用220VAC~16.5VAC/40VA 的交流变压器接在主机的1 2 接线柱上主机安装完以前不要急于连接交流电图4: 交流电源和后备电池连接13安装后备电池必要的话参考最终供电章节计算所需电池容量不要基于连接电池供电1. 把电池放到主机箱内.2. 如下所述把红黑色线接到主机板的两极端子上a. 红线连到主机板正极.b. 黑线连到主机板负极.注意有两套接线端子可以并联两个电池提高容量14第五章安装键盘本章包含如下信息• 兼容键盘列表• 键盘接线固定方法• 编址键盘介绍• 键盘功能检查兼容键盘• 可变字符键盘: 6128 6139, 6139AV 和无线键盘5839EU • 最多可安装32 个编址键盘可能需要另外供电连接键盘1. 根据下表决定连线直径长度线径长度0.64 mm 137 m0.81 mm 213 m1.0 mm 335 m1.3 mm 533 mA. 所有键盘连线混合长度不得超过610 米(屏蔽线距离减半)B. 若接有多个键盘上表的连线距离应平均分配2. 连接键盘和主机之间的连线图6. 键盘和主机间的连接键盘另外供电主机为键盘扩充器等外围设备提供750mA 的电流交流断电时有后备电池提供当所需电流超过750mA 时可以为之提供另外的12VDC电源辅助电源也要有后备电池支持如下图连接辅助电源和附加键盘.A. 键盘上兰色线不用B. 注意辅助电源的负极要和主机负极相连15图7: 键盘另外供电固定键盘1. 参考键盘说明书的固定步骤把键盘固定在一个适合的高度键盘编址和检查若想在系统配置好以前检查系统安装情况可遵循如下步骤:1. 暂时在主机的1-8 基础接线防区上分别连接2K 的末端电阻否则的话系统将不会显示READY 准备好2. 暂时把交流变压器连到220V 交流电上键盘编址和在主机里编程允许以前无效3. 给键盘设定一个00-30 的地址地址00 为字符键盘01-03 是默认的键盘地址04 以上的地址要在主机里编程允许设为地址31 可能影响其他设备4. 编址以后绿色的“准备好”指示灯将亮起键盘上将显示READY (固定字符键盘) 或者DISARMED...READY TO ARM (可变字符键盘)若键盘不显示“Ready” 或显示“Not Ready” 请检查键盘连线或者防区间的2K末端电阻5. 看到正确的“Ready” 显示就表示键盘正常了不要急于拆除防区间的末端电阻以便于以后的测试若显示OC 或OPEN CIRCUIT 表示主机上的数据没有送到键盘上请检查接线16第六章基础接线防区001-009本章包含如下信息• 接线防区公共特性• 防区1-8 连接盗警或紧急报警探测器• 在防区1 连接2 线烟感探测器• 防区1-8 连接4 线烟感探测器• 兼容的烟感探测器• 防区8 连接2 线玻璃破碎探测器• 防区9 作用• 接线防区检查防区1-8 公共特性• 可选末端电阻监控(防区2-8) 支持N.O. 或N.C. 探测器• I 可以指定给任一子系统• 防区1 最多可接16 个烟感探测器.• 防区1-8 都可接4 线烟感探测器• 防区8 最多可接50个2 线玻璃破碎探测器.• 防区2-7 可以探测到末端电阻误差超出± 50% 的失效状态防区1-8 连接盗警或紧急报警探测器1. 在主机的接线柱(10 到22)连接相应探测器• 常闭探测器串联到探测回路(+) 面末端电阻需串联到最后一个探测器之后• 常开探测器要并联到回路中末端监测电阻也要接到最后一个探测器之后图8: 防区1-9 连线图防区1-8 的电阻误差为100 ohms 其他防区为300 ohm (不包括2K 末端电阻. 17在防区1 连接2 线烟感探测器防区1 支持2 线烟感探测器可以为其提供2 毫安的电流但只能提供维持一个探测器处于报警状态的20 毫安电流若定义为火警防区那么火警后第二次输入密码+ OFF 将暂时中断电源以给探测器复位1. 连接2 线烟感探测器到主机防区1 的10 (+) 11 (–)接线柱注意探测器极性2. 若防区1 的接线柱上接有末端电阻拆掉它末端电阻必须连接到回路的最后一个探测器之后防区1 提供的电流只能维持一个探测器处于报警状态图9: 防区1 连接2 线烟感探测器兼容的2 线烟感探测器探测器类型型号#光电式System Sensor 2600EC光电式带温感† System Sensor 2300T光电式† System Sensor 2400光电式带温感† System Sensor 2400TH光电式w/B401B † System Sensor 2451光电式带温感B401B † System Sensor 2451TH离子式System Sensor 1600EC离子式† System Sensor 1400离子式w/B401B † Syst em Sensor 1451离子式w/DH400 † System Sensor 2451离子式w/DH400 † System Sensor 1451DH离子式† System Sensor 1100离子式w/B110LP† System Sensor 1151光电式† System Sensor 2100光电式w/heat † System Sensor 2100T离子式w/B110LP † System Sensor 2151† 注意只用于UL标准的VISTA-120安装。
霍尼韦尔honeywell VISTA120中文说明书
霍尼韦尔honeywell VISTA120中文说明书(中)2009年11月22日 星期日 13:554.防区编程输入安装密码 + 8 0 0 0.进入编程，（2*00和1*32要预先编程） 按 #93 进入防区编程，显示 "ZONE PROG?". ZONE PROG? 1=Yes 0=No 输入1进入防区编程。
每输入一项内容后按★进入下一项编程，按#退回上一项编程。
PROGRAM TOOL? 0 = NO, 1 = YES 0 若用5804作为编程工具，输入1。
一般不会使用该工具， 输入0即可。
010 INPUT S/N: L Axxx-xxxx 输入1将提示输入序列码 a) 输入7位序列码 010 PROG AS BR: 3 A123-4567 本例中序列号为 A123-4567 按#键回到 “PROGRAM TOOL ?“ 提示.编程退出前编程工具序列号不会丢失 (输入 ★97 会删除) 按 [★]继续Enter Zn No. 000 = Quit 020 Zone NumberEntered ≠ 防区号码 (Zn): 输入想编程的防区号码1-128，按★继续 020 ZT P RC In:L 00 1 00 RF:N出现现在该防区的编程情况020 Zone Response Zone Disabled 00输入防区类型，参考前面防区类型含义。
按 *接收输入.可用防区类型如下表所示注意：20、21、22只用于无线按钮010 ACCESS POINT (00-31) 01 若输入反应类型27，系统会提示输入要控制的门禁点(00-31). 010 ENTRY OR EXIT 0 选择此门禁点是出口还是入口. 0 =入口1 =出口020 Partition 输入所在的子系统号码 020 Report Code 输入该防区报告码 020 Input Type 输入输入设备类型：RF Trans. RF: 0 不使用（Devicenot use）6 序号式总线探头（SerialPoll）1 电路板上接线防区（Hardwire）7 双向开关式总线探头（DIP SWPoll）3 受监控无线（RF Xmitter）8 右路总线（指4190WH或4278的附加回路）（PollSecend）4 无监控无线（Unsupevsd）9 键盘输入（密码+#73、密码+#74）5 无线按钮类型（Button RF）10 ACS输入防区010 SMART CONTACT 1 = YES 0 = NO 输入设备类型 6 将出现此提示，输入1监视维护信号(如5192SD, 5192SDT, 5808)，否则输入0.10 V-PLEX RELAY?1 = YES 0 = NO 输入设备类型 6 将出现此提示，输入1使用4208UXM 或4101SN 等继电器模块，否则输入0.010 CONS ECP ADDR(01-31) 01 输入设备类型9 将出现此提示，输入可以控制该点的键盘的地址(01-31).010 ACS ZONE NO(00-31) 01 输入设备类型 10 将出现此提示，输入ACS 的防区ID (00-31). 按 [*] 继续010 LOOP # 1 光标在回路号处闪动，默认的是1，接受此回路号的话按[*]，若所用回路号不同，就直接输进去（1-4），按 [*] 继续(参考发射器说明)。
VISTA-120手册新版
感谢您!VISTA-120分子系统报警控制通信主机具有时间表自动控制功能安装配置指南N5944-8V1 Rev. B 6/99第一部分硬件安装过程第四章主机安装安装主机箱•用膨胀螺钉或其他紧固件把主机箱固定在一隐蔽、干燥、洁净、牢固的墙上，主机箱后面有相应的固定孔。
•在安装电路板之前拆掉过线孔处的铁片，不要在安装电路板之后再试图做这些工作。
安装箱体锁错误！未找到引用源。
1. 拿掉箱盖，箱盖易于拆卸。
拆掉箱盖锁孔处的铁片，把锁插进锁孔并置于适当位置2. While holding the lock steady, insert theretainer clip into the retainer slots.使用Ademco N6277 凸轮锁和N6277-1下压舌簧。
图1. 安装箱体锁安装主机电路板参考安装图•把随机附带的两个黑色锁舌挂在主机箱内的突起上•把电路板的上边沿插入箱体上部的夹缝内，要确保主机板位于正确的位置•用螺丝把电路板底部固定在两个黑色锁舌上.图 2. 安装电路板注意拧紧螺丝、主机板和主机箱间接地良好。
走线避开中间的微处理器，避开电视机的射频干扰。
电话线连接1. 输入电话线和连接电话机的接线柱如下TB1-26: 本地电话机(TIP)TB1-27: 本地电话机(RING)TB1-28: 输入电话线(TIP)TB1-29: 输入电话线(RING)2. 若需连接需要地启动的电话线。
需要使用675地启动模块错误！未找到引用源。
，此模块用J7的一个输出触发。
为防止电流冲击，主机正式使用以前不要把电话线插入电话插座。
PABX错误！未找到引用源。
•若使用有小交换机的电话网络，要保证小交换机有后备电池支持以保证不断电。
兔 3. 电话线连接连接主交流变压器使用220V AC~16.5V AC/40V A 的交流变压器，接在主机的1、2接线柱上。
主机安装完以前不要急于连接交流电。
图4: 交流电源和后备电池连接安装后备电池：必要的话，参考最终供电章节计算所需电池容量。
VISTA-120报警主机技术手册
VISTA-120大型报警主机技术手册（安装使用VISTA-120报警主机前，请务必认真阅读本手册和设备随机的《VISTA-120安装手册》，如本手册与《VISTA-120安装手册》有不符的，以《VISTA-120安装手册》为准。
）1、【基本信息】1.1器材名称：大型防区报警主机1.2器材型号：VISTA-1201.3器材种类：安防报警主机类1.4器材品牌：Honeywell1.5器材使用年限：3—4年2、【功能信息】2.1器材功能及特点主机系统可以划分为8个子系统，最多支持128个由有线、总线或无线设备组成的防区。
整个主机分为8个子系统，每个子系统相当于一台主机；总线长度可达1.2km（导线截面为1.0 mm2）。
2.2器材应用一般应用于大型企业、工厂等防区数量比较多的场合。
2.3器材优势系统自带9个防区与总线防区可以同时使用。
2.4器材不足无3、【参数信息】3.1工作电压：变压器AC16.5V供电3.2后备电源：DC12V 7Ah3.3输入功率：50W，50Hz/60Hz3.4主板耗电：静态175mA报警状态250 mA3.5报警输出口：DC12V，175 mA3.6环境温度：报警主机周围温度范围-25℃~50℃。
3.7工作湿度：相对湿度≦90%。
3.8防水性能：防水性能差，只适合室内安装。
4、【使用信息】4.1器材功能检验内容4.1.1在正常工作环境状态下，给主机上电，是否能正常开启。
4.1.2对主机进行复位操作，确定主机是否已经复位。
4.1.3确定电话口是否能进行拨号。
4.2器材安装条件4.2.1主材准备报警主机箱（内含变压器、220V交流电接线端子及保险丝管） 1只VISTA-120主板 1块控制键盘6160 1只双防区模块4293SN (根据系统设计的防区数n) 2（n）只八防区模块(根据系统设计的防区数n) 8（n）只防拆开关 1只锁（钥匙） 1套2.2k欧姆线尾电阻 (根据系统设计的防区数n) n个4.2.2安装工具16A的小型电源配电箱（漏电保护器、两眼三眼插座）1套导线不小于2.5平方毫米的电源拖线盘（规格10 /20/30米）1套电锤（配6mm钻头）1把各种常用规格螺丝刀若干斜口钳1把剥线钳1把锤子1把电烙铁1把带绝缘梯子1把记号笔1支标签机1台4.2.3检测工具电子万用表1台4.2.4防护工具安全帽2只安全绳1副绝缘鞋1双防护眼镜2副4.2.5安装辅料6分塑料膨胀管4个3cm自攻螺丝4颗绝缘胶带若干焊锡丝若干助焊剂若干4.2.6安装人员安装人员两名（其中一名必须要《电工进网作业许可证》或《电工上岗证》），报警主机接220V电源时必须由持证人员操作。
霍尼韦尔honeywell VISTA120中文说明书
霍尼韦尔honeywell VISTA120中文说明书(上)2009年11月22日星期日 13:461．产品以及系统的技术指标以及功能VISTA-120可以划分为8个子系统，最多支持128个由有线、总线或无线设备组成的防区，主要性能如下：· 对于5800EU系列无线设备，可以监测无线干扰，支持无线警号，监测时间缩短。
·通过对4101SN 和 4208UXM Mk3 的支持，继电器数量从32个增加到96个。
·增加了和PASSPOINT门禁系统的互动功能。
·支持自驱动警号。
·支持最终触发布防。
·系统布防时可选下载限制。
·防区9可用于电话线监测处理。
·可选择布撤防期间键盘的不同显示。
·对于序列号式总线设备支8倍的数据处理速度。
·防区列表数量从8个扩展到15个。
·可选择每个子系统可以被旁路的防区数量。
基础接线防区•防区2-8可选末端电阻监测，支持NO或 NC探测器•可以划分到任一子系统•防区1可以支持最多16个烟感探测器•防区1-8都可以使用4线烟感探测器•防区 8最多支持50个玻璃破碎探测器总线防区扩展：支持119个总线防区，最大电流128mA：•必须使用总线模块（RPM）•受主机监视•可以划分到任一子系统无线防区扩展：用5800系列无线设备最多可以有128个无线防区（若同时接有有线或总线防区，无线防区相应减少）：•发射器发送安全信号供主机监视•可以监测发射器的电池状态•可以划分给任意一个子系统特殊监视防区J7 触发器输出防区 973无线接收机防区 988, 990总线回路防区 997外围设备支持最多32 和6139/5839EU 键盘混合连接的可编址设备，如无线接收机、继电器模块、4285电话模块等：•与键盘接在同一接线柱•每个设备一个唯一的地址•在设备编程中编程使用某个设备可选语音接口模块支持4286模块，以允许通过音频电话监控系统•获得系统状态信息•布撤防系统•控制系统继电器8个子系统整个主机分为8个子系统，每个子系统相当于一台主机•其中最多可以划分3个公共子系统，这3个公共子系统随相关子系统的布撤防状态而布撤防•主控子系统9可以通过一只键盘察看所有子系统状态•每个键盘可以指定给任意子系统•继电器也可以划分到子系统中•特定系统选项也可以按子系统分别设定用户密码整个系统可以设定150个密码，并且一个密码可以指定给多个子系统。
VISTA-120报警主机简易操作手册
VISTA-120报警主机简易操作手册2010年04月22日目录VISTA-120报警主机简易操作手册 (3)一、设备的连接 (3)二、第一次通电及键盘的设定 (3)三、防区编程（1-9主板自带防区）： (4)四、子系统定义及编程：（如无子系统则不必编程） (6)五、模块型防区编程（两防区地址模块4193SN） (8)六、模块型防区编程（八防区模块编程4028U、4208SN）： (10)七、4204继电器编程： (14)八、设定主机的时间、日期： (19)九、查看系统的操作时间例表： (21)十、事件打印和显示代码 (23)十一、打印机编程： (26)附件（接线说明） (27)一、键盘连接 (27)二、防区接线 (28)三、4297总线扩展模块 (29)四、4204继电器模块 (30)五、4208U 八防区扩展模块 (31)六、32路继电器模块 (33)VISTA-120报警主机简易操作手册一、设备的连接1. 撤防状态下41408000 进入编程状态，按*97 可以做初始化还原。
2、首先拿到主机及键盘后，先把主机板安装到机箱内，找一根1米左右的四芯线连接键盘主机板和键盘的连接对应是：（当有多个键盘时，只需将多个键盘并接，设定不同的键盘地址即可）3、把分别把电阻接到1-8个防区（ZONE）上，第9防区用一根导线连接，然后接好变压器的连线，注意变压器的白色线接到主板的一号和二号端口上，蓄电池的两个红黑线插到主板上。
4、具体接线见附件。
二、第一次通电及键盘的设定1、准备工作做好后就可以通电了，注意最好是先通交流电在接上蓄电池，通电后键盘长鸣一声，键盘的READY灯长亮，这是要先定义一下编程键盘的ID地址，步骤是：通电后同时按住1、3键，键盘显示：输入数字00（主控键盘地址）按*登陆显示注：有多个键盘时，每个键盘的地址不能重复，可设置成01~03，一定要有主控键盘地址00.三、防区编程（1-9主板自带防区）：1、输入*93进入主菜单编程,显示防区编程选项，如果显示其他的项目可以按*键直到显示以下菜单项为止，显示：2、按1进入防区编程，以下显示设置是否有效：3、按1确定以下编程有效，进入防区编程，显示：4、主板自带的防区为1-9号防区，从10-128防区为总线扩充防区，所以在防区编程里特别注意设备类型的选择，按*号键进入001号防区编程，以下显示该防区编程情况：5、首先要选择防区的类型，一般常用的防区类型对应项有以下一些：6、键盘显示以下信息为出厂设置的防区类型09为火警防区：7、一般常用的选择是03类型，输入03，显示：8、按*键到下个菜单项（子系统），出厂默认为1，如果没分子系统这里就不用改，如果有分子系统，可按照该防区对应的子系统号输入，显示：9、按*键到下个菜单项（防区报告码），出厂默认可能随着防区号的改变而有不同，这些不用改，只需默认就可以了，显示：10、按*键3次到下个菜单项（设备类型），主要的设备类型有以下几种：11、上面我们提到过了防区1-9为主板防区，所以001防区就必须选择1类型，而出厂设置就为01，所以就不用修改此类型，显示：12、按*键进入下个菜单项（该防区编程信息对照表格），显示：13、以上为001号防区的编程设置，按*键可进入下一个防区进行相应的编程。
VISTA-120操作说明
VISTA120系统：分子系统操作本系统划分为５个子系统管理方式，以对各区域进行分别布撤防操作键盘提示灯说明绿灯（READY）亮表示所有防区未被触发，可以外出布防，红灯（ARMEO）亮，表示系统进入外出布防。
绿灯（READY）不亮表示有防区被触发或线路、地址模块有故障，键盘显示FAULTXXX，认真查找原因。
１、外出布防：输入用户密码２。
例如用户密码为１２３４，外出布防操作为１２３４＋２２、撤防系统在布防期间没有报警，输入用户密码（例如１２３４）＋１，系统撤防，系统在布防期间发生报警，输入用户密码（例如１２３４）＋１，系统撤防；再重复输入一次清除报警记忆。
３、旁路防区后布防报警系统有时不需要对所有防区布防，这时需要对不设防的防区旁路，对其他防区布防。
输入用户密码（例如１２３４）＋６XXX（防区号）防区旁路（防区号必须是三位数，不足三位前面可用数字０代替）撤销旁路同上操作．用户密码（例如１２３４）＋２——系统布防４、分子系统操作：查看各子系统状态：１２３４或４１４０＋＊＋９显示分子系统１－５状态，（１－５表示子系统１－５），数字下表字母表示各子系统的状况：Ｎ:表示子系统防区未全部准备好，无法布防Ｃ:表示通讯失败Ｆ:表示火警Ｉ:表示即时布防Ｔ:表示防区故障Ｐ:表示AC交流失败Ｍ:表示最大布防Ｓ:表示留守布防Ｌ:表示电池电压低Ｒ:表示子系统已准备好，可以进行布防Ａ:表示子系统已经布防Ｂ:表示旁路／准备好＊:表示子系统下有报警，或者发生过报警没有消除报警记忆如何进入各个子系统操作：输入用户密码１２３４或超级用户密码（４１４０）＋＊＋子系统代号（１－５）如进入第２子系统输入１２３４＋＊＋２布防子系统操作：输入１２３４＋２，弹出分子系统窗口，显示有１－５数字，输入想布防的子系统代号，按＊键，即布防。
撤防子系统操作：输入１２３４＋１，弹出分子系统窗口，显示有１-５数字，输入想撤防的子系统代号，按＊键，即撤防对应子系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
霍尼韦尔honeywell VISTA120中文说明书1．产品以及系统的技术指标以及功能VISTA-120可以划分为8个子系统，最多支持128个由有线、总线或无线设备组成的防区，主要性能如下：·对于5800EU系列无线设备，可以监测无线干扰，支持无线警号，监测时间缩短。
·通过对4101SN 和4208UXM Mk3 的支持，继电器数量从32个增加到96个。
·增加了和PASSPOINT门禁系统的互动功能。
·支持自驱动警号。
·支持最终触发布防。
·系统布防时可选下载限制。
·防区9可用于电话线监测处理。
·可选择布撤防期间键盘的不同显示。
·对于序列号式总线设备支8倍的数据处理速度。
·防区列表数量从8个扩展到15个。
·可选择每个子系统可以被旁路的防区数量。
基础接线防区•防区2-8可选末端电阻监测，支持NO或NC探测器•可以划分到任一子系统•防区1可以支持最多16个烟感探测器•防区1-8都可以使用4线烟感探测器•防区8最多支持50个玻璃破碎探测器总线防区扩展：支持119个总线防区，最大电流128mA：•必须使用总线模块（RPM）•受主机监视•可以划分到任一子系统无线防区扩展：用5800系列无线设备最多可以有128个无线防区（若同时接有有线或总线防区，无线防区相应减少）：•发射器发送安全信号供主机监视•可以监测发射器的电池状态•可以划分给任意一个子系统特殊监视防区J7 触发器输出防区973无线接收机防区988, 990总线回路防区997外围设备支持最多32 和6139/5839EU 键盘混合连接的可编址设备，如无线接收机、继电器模块、4285电话模块等：•与键盘接在同一接线柱•每个设备一个唯一的地址•在设备编程中编程使用某个设备可选语音接口模块支持4286模块，以允许通过音频电话监控系统•获得系统状态信息•布撤防系统•控制系统继电器8个子系统整个主机分为8个子系统，每个子系统相当于一台主机•其中最多可以划分3个公共子系统，这3个公共子系统随相关子系统的布撤防状态而布撤防•主控子系统9可以通过一只键盘察看所有子系统状态•每个键盘可以指定给任意子系统•继电器也可以划分到子系统中•特定系统选项也可以按子系统分别设定用户密码整个系统可以设定150个密码，并且一个密码可以指定给多个子系统。
•每个子系统都分级别设置密码权限(机主、管理员以及几级操作员密码)•可以选择是否往中心发送布撤防信息•密码能够操作哪个子系统•整体布防(一次布防所有子系统)•使用无线按钮布撤防系统键盘紧急按键有3组紧急按键: 1+$ (A), $+# (B), 和3+# (C).•分别为防区995 (1+$), 996 (3+#), 和999 ($+#)•可以由有线或无线键盘触发•分子系统报告键盘宏命令每个键盘上包含4个快捷键A, B, C 和D，每个按键可以定义为最多32个字符的快捷命令键。
输出继电器(4204 )可以由32个继电器模块组成的继电器设备，并且还可以由总线继电器设备(如4208UXM MK3或4101) 扩展出64个继电器：•可以按照系统事件动作•可以按时间驱动•可以人工以#70 命令驱动•可以为每个继电器指定描述符• 可以由PC利用遥控编程软件驱动• 可以使用VistaView-100视频切换模块来构成一个小型视频切换矩阵。
门禁控制若没有门禁系统，VISTA-128B本身可以连接8个VistaKey模块，每个模块可以连接1个读卡器等来构成一个标准的刷卡门禁系统。
布撤防锁可以在一个子系统中使用一个4146 布撤防锁，但这时，防区7就不能用作一般的报警防区了。
另外，可以为每个子系统使用一个总线或无线的按钮用于布撤防。
•可以通过遥控编程软件或键盘察看•可以通过4100SM 模块送到打印机打印出来。
交叉防区逻辑除非两个防区在5分钟以内都触发，否则不认为时一个报警。
外出错误防误警措施•系统可以区分真正的报警和由于外出时没有关好门等情况引起的误警。
后者系统将旁路失效防区并向中心发送相应警报。
•"Exit Error"报警将发送操作员号码和防区号，以便中心知道是谁怎样引发外出错误报警。
通信格式第一、二电话号码都支持如下通信格式：•Ademco 低速(标准或扩展)•Sescoa/Radionics•Ademco 特快•Ademco 扩展高速•Ademco Contact IDPSTN (公共电话交换网) ：可以使用多种电话格式，此版本特别设计了硬件和软件以使用挪威、瑞典、荷兰、芬兰、比利时、法国、澳大利亚等国家的电话网络。
可选通信媒介•Contact ID 信息数据包可以通过特殊的键盘总线通过CATV modems 、LLR或其他各种网络接口传输。
. •Contact ID 信息可以通过4100SM模块转换成标准的RS232格式。
2. 产品以及系统的特殊功能分析Vista-120的基础是报警主机，所以，关于报警的方方面面无不细致考虑，这里不再细究。
除此之外，Vista-120还有那些有异于普通报警主机的特殊功能呢？A. 总线功能简化施工维护：小型的报警主机防区数较少，您感觉不到四线制接线的繁琐程度，但是如果防区多至上百个，并且探测器分布范围宽广。
这时您就不仅仅会觉得接线繁琐了，而且巨量的线缆会使您的成本大大上升，也会使您日后的维护成为一件谁都头痛的事情（您不得不从几百条线中查找故障点）。
这时，Vista-120的两线制总线方式就显得极具优势，从头至尾只有简洁的两条线，其他设备明了地分布在这两条线上，简化了维护量也降低了成本。
B. 自动化控制功能：Vista-120可以编制多达20个时间窗口、16个节假日窗口以及20个时间驱动事件。
利用这些时间控制窗口以及Vista-120多达96个的继电器，您可以根据自己的需要来定制相应的自动控制功能。
例如您可以让Vista-120在上午12：00时开启空调，以便稍后您回家有一个凉爽的环境；还可以让它在更早一点的时候打开电饭煲，让您回家就有热腾腾的饭菜等着您……C. 门禁功能：Vista-120可以在总线上联接8个智能读卡器来实现标准的门禁功能。
和其他的功能一样，关于门禁的所有编程都可以通过键盘来实现，所有的事件都可以通过串口反馈到计算机或打印机上。
方便地添加或删除卡片记录，解除了您丢失钥匙以后的顾虑。
D. 视频功能：作为Vista-120的一个附加模块，VistaView 可以让您看到来自多达四个地点的视频图像，在报警时还可以即时切换到相应地点视频图像，让您第一时间看到焦点时刻。
E. 电话遥控功能：您可以通过电话、手机随时拨打家里的报警系统，听取系统状态信息，发送系统控制命令。
F. 串行以及网络通信功能：Vista-120系统中发生的大部分事件都可以通过串口或者网络口以RS232或者TCP/IP的形式发送给相应的数据设备，以满足用户计算机管理的需要。
另外，利用TCP/IP模块还能够实现双向数据传输，克服以往串口方式只能输出数据，不能实现对系统控制的缺陷。
总之，目前的Vista-120已经远不止单纯的一个报警主机，而是集报警、视频、门禁、设备遥控和各种网络通信设备于一体的一整套大型安防套机了，其功能绝对超乎您的想象，利用它，您可以充分发挥您的想象力，来构建您理想的安全自动化系统了。
注：如果不想在监控中心的管理电脑上控制主机，只用于接警，可以把网络接口模块换用串口扩展模块4100SM，这是一个单向数据模块，只用于主机输出数据，但更经济一些。
3．产品及系统的安装调试指南主机安装接线是很简单的。
外围设备接线稍微复杂一些，键盘总线6、7、8、9上一般分别对应键盘上的红、黑、绿、黄色线。
另外，这四个端子可能会并联多个设备，并且又是数据设备，不象一般的探测器的开关信号，所以距离上要有所限制，一般要遵从如下限制：除了外围设备之外，还有一个就是总线回路（24、25）也要传输数据信号，所以同样的会有距离限制。
如果使用1平方的线缆的话，最远距离可以达到1200米；当然，很多时候这个距离可能不够用，那么您可以使用4297延伸器再延长另外的1200米。
使用总线设备，需要占用总线电源，所以除了考虑走线距离之外，还要考虑总线电流是否够用。
主机在24、25端提供128毫安的总线电流，您可以参照下表计算您的总线电流是否够用，如果不够用的话同样可以使用4297在增加距离的同时增大128毫安总线电流。
至于最基本的探测器接线长度，由于探测器大多都是开关信号，主机探测其状态的原理就是检测其电阻误差，从这个原理来讲，只要您的电缆够粗、阻抗足够小，多长的线都应该没有问题，一般把电缆阻抗控制在20欧姆之内是没有什么问题的。
但是尽管如此，还是建议把长度控制在500米以内，这样也会节省您的成本。
另外一个使用比较多的是Vista-120的串行接口4100SM.系统接线基本就是这样了，下面的工作就是加电编程了。
但是您加电以后有可能主机没有任何显示，这往往是由于键盘地址没有正确设置的原因。
这时您可以在加电的20秒之内，同时按住1、3键，这时键盘上会显示两位数的地址，输入00-03（这时主机默认的键盘地址）后按* 退出即可正常显示了。
首先怎样才能进入编程？有两种方法：A、输入安装员密码（出厂默认为4140）+8+000B、加电的50秒以内同时按住* # （这也是您忘记密码或者使用*98 退出编程后，想再进编程的唯一方法）进入编程后，首先是表格数据项编程，显示为：Program Mode*Fill # View -00输入* +欲编程数据项号码开始编程，一项输入完后，键盘响3声并跳到下一项。
可以在此项直接输入数据，也可以按[*] + 第二个数据项号码，对相应项编程。
First Page of Fields(*00-*90)按*99 或*98 退出编程编程翻页•所有数据项分3级（页），开始时自动显示第一页•第2、3页的数据项号码前面冠以"1" 或"2" ，并且前面有"ALT PROGRAM MODE"以显示与第一页不同。
1. 按*94进入下一页。
2. 进入后的编程与第一页一样。
3. 按*99退回到前一页。
按*94 到第二页按*99 回到第一页Second Page of Fields(1*01-1*77)按*94 到第三页按*99 回到第二页Third Page of Fields(2*00-2*24)查看数据项按[#] +数据项号码只查看而不修改数据。
分子系统数据项进入编程后1. 按*91系统将提示输入子系统号码。
2. 输入相应子系统号后开始编程，所有此子系统的数据输完后，自动回到全局编程，若想在输入完前回到全局编程，输入任意一个*+全局数据项即可。
