路基路面课程讲义第十三章沥青路面

路基路面课程讲义第十三章沥青路面

计算参数
E2 (MPa) 93.4
ŋ1(MPa•s) 126006.0
62.7
13776.4
47.4
256824.0
Hale Waihona Puke 32.623597.096.6
379926.0
39.2
241176.0
ŋ2(MPa•s)
43189.2 1213.1 89094.0 1762.6 97242.0 11686.8
30℃温度条件下:ATB3#高温稳定性最强,ATB1#高温稳定性最弱。 40℃温度条件下:ATB2#高温稳定性最强,ATB1#高温稳定性最差。
3
沥青混凝土、热拌沥青碎石、乳化沥
青碎石、沥青贯入式、沥青表面处治
3按沥青路面的技术特性
沥青砼、沥青玛蹄脂碎石: 适用于高速公路,一级公路和其他各级公路路面;
乳化沥青碎石:适用于三、四级公路沥青面层,二级公路罩面 和其他各级公路调平层;
热拌沥青碎石:适用于二级以下公路路面面层; 沥青贯入式:适用于二级及二级以下的公路路面面层; 沥青表面处治:适用于三、四级公路面层和抗滑,磨耗层 •
第二节 沥青路面材料的结构与力学特性
一、三相体系与压实性能
Vv e VV Ve
Va
Vg
空气 沥青 集料
Pe M
PS
《路基路面工程》课程
Vv e VV Ve
Va
Vg
空气 沥青 集料
Pe M
PS
二、沥青混合料的结构力学特性
悬浮—密实结构 连续型密级配混合料结构 内摩擦角较小 粘聚力较高
骨架—空隙结构 连续型开级配矿质混合料结构 较高内摩擦角 粘聚力较低
我国上海市属于1-3-1 气候区,即为夏炎热 冬冷潮湿区。

路基路面工程讲义

路基路面工程讲义

《路基路面工程》第五章第二节:路堤填筑与压实●第二节路堤填筑与压实主要内容:◆知识点一:路基填筑与压实的基本要求◆知识点二:填挖方案◆知识点三:路基压实●引题:●●路基填筑与压实的基本要求1.施工排水:控制土的湿度不仅易于施工,还有效的确保路堤的填筑质量。

●一般条件下,在土的天然含水率接近最佳值,必要时,应人工洒水或晾干等措施。

横坡做2%-4%,纵坡排水。

●雨季表层注意及时的压实、整平;●地下水位较高时,采取疏导、堵截、隔离等措施;●施工中边坡有地下水渗流时,应根据流量设置排水沟、集水井、渗沟等。

施工前应做好截水沟、排水沟及防渗措施。

●过湿填土会造成弹簧现象(指路基或路面上出现的受压下陷、去压回弹的现象)必须挖除重填,必要时采取其他的措施。

●路基填筑与压实的基本要求2.土路堤填筑方法:分层填平压实,是确保施工质量的关键。

3.路基取土与填筑:有步骤有计划操作,文明施工。

合理选土、填土,妥善处理弃土。

尽量少占用耕地。

4.地表障碍物拆除:合理经济,文明,尽量不破坏当地环境。

●路基填筑与压实的基本要求5.路堤填土:全宽范围内,分层填平,充分压实,防止雨淋或暴晒。

一般压实厚度为20~25cm 左右。

6.路基原定设计要求及施工操作规程,是路基施工的依据及质量检验标准,必须严格执行。

●路堤填筑的方案●分层填筑注意:1.分层,不得混填;2.稳定性好的土填在下部3.透水性差的土填在下部时,做成4%双向横坡;4.透水性小的土不应该覆盖在透水性大的边坡上5.分层平铺应注意用土不应含有有害杂质(草木、有机物等)及未经处治的劣质土(细粉土、膨胀土、盐渍土与腐殖土等)。

6.桥涵、挡土墙等结构物的回填土,以砂性土为宜,防止不均匀沉降,并按有关操作规程堆积回填和夯实。

●分层填筑方案对比●分层填筑方案对比●●正确方案要点:不同用土水平分层,保证强度均匀;透水性差的土一般宜填于下层,表面成双向横坡,利于排除积水防治水害;同一层次有不同用土时,搭接处应成斜面,保证在该层厚度范围内,强度比较均匀,防止产生明显变形。

路基路面工程课件 第一讲

路基路面工程课件 第一讲

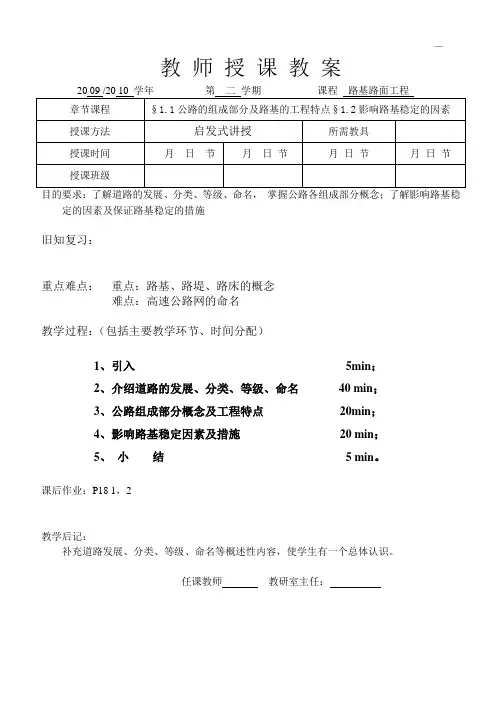

—教师授课教案目的要求:了解道路的发展、分类、等级、命名,掌握公路各组成部分概念;了解影响路基稳定的因素及保证路基稳定的措施旧知复习:重点难点:重点:路基、路堤、路床的概念难点:高速公路网的命名教学过程:(包括主要教学环节、时间分配)1、引入5min;2、介绍道路的发展、分类、等级、命名40 min;3、公路组成部分概念及工程特点20min;4、影响路基稳定因素及措施20 min;5、小结 5 min。

课后作业:P18 1,2教学后记:补充道路发展、分类、等级、命名等概述性内容,使学生有一个总体认识。

任课教师教研室主任:第一章概论一、道路的衍变第一阶段:供行人和牛马及其它兽类行走、驮运货物的阶段。

此时期的道路通常称为小路或小径(Trail)。

第二阶段:供蓄力车辆和行人通行的大道(Cart Way)阶段。

在中国,有“康衢”、“路”、“驰道”、“驿道”等名称;在欧洲,罗马道路非常发达,有“条条大道通罗马”之说。

第三阶段:行驶汽车的公路(Highway)阶段。

内燃机汽车是德国在1886年由高特列希.戴姆勒发明,我国在1902年从国外引进汽车,1906年苏元春驻守广西时首建了龙州到镇南关的公路。

图1.1古罗马道路结构第四阶段:以高速度分层行驶为特征的高速公路阶段。

也称为Freeway或Expressway。

二、道路分类道路是供各种车辆、行人等通行的工程设施,按其使用范围为公路、城市道路、机场跑道、厂矿道路、林区道路等。

三、城市道路的分类和等级城市道路按其在城市道路系统中的地位及交通功能的不同分为四类:快速路:分向高速行驶、立体交叉、需控制出入,一般具有四车道以上、设中央分隔带。

主干道:在城市道路网中起骨架作用、以解决区间交通联系及对外交通为主的道路。

次干道:连接主干道之间的辅助性干道。

支路:是次干道与街道的连接线,以服务功能为主,解决地区交通。

四、公路的技术等级高速公路、一级公路、二级公路、三级公路和四级公路五个技术等级五、公路的行政等级国道、省道、县道、乡道和专用公路等五个行政等级。

市政工程道路路基施工培训讲义(二)

市政工程道路路基施工培训讲义(二)
加固方法: (1)砂垫层法:铺设厚度30~50cm,中砂或粗砂。 (2)排水固结法:在地基中设置砂井等竖向排水体,使土中的 孔隙水排出,逐渐固结。 (3)土工聚合物法:在软土地基表面铺设一层或多层土工聚合 物,起排水、隔离和加筋补强作用。 (4)粉喷桩 以粉体(水泥粉或水泥浆)喷射搅拌桩加固地基。 (5)反压护道法 在路堤两侧填筑一定高度和宽度的护道,控制路堤下的淤泥或 淤泥质土向两侧隆起而平衡路基的稳定。
11、道路工程
11.2.1 半刚性基层材料拌和机械
半刚性基层材料拌和机械分类:路拌机械和厂拌机械 (1)路拌机械:稳定土的拌和机将土、无机结合料和矿 料等材料按施工配合比,在路上直接拌制。分为履带式和 轮胎式,可在路上直接拌制。 (2)厂拌机械:将土、碎石、砾石、水泥、石灰、分煤 灰和水等材料按配合比在固定地点拌和均匀的专用设备。
⑩养生
11、道路工程
11.2.3.2 石灰稳定土基层 1、石灰稳定土定义:在粉碎的或原有松散的土(包括各种粗、中、细粒
土)中,掺入足量的石灰和水,经拌和得到的混合料在压实和养护后,当 其抗压强度符合规定的要求时,称为石灰稳定土。
2、适用的公路:适用于各级公路路面的底基层,可用作二级和二级以下公 路的基层,但不能用作高级公路路面的基层。
水泥土:用水泥稳定砂性土、粉性土和粘性土得到的混合料。
水泥砂:水泥与砂混合料,称为水泥砂。
2、分类:路拌法和厂拌法
3、路拌法施工:适用于二级或二级以下的一般公路。
路拌法施工工艺流程如下:
①准备下承层
②施工放样
③粉碎土或运送、摊铺集料
④洒水闷料和整平轻压 ⑤摆放和摊铺水泥 ⑥拌和和加水并湿拌
⑦整型 ⑧碾压 ⑨接缝和调头处理
②滑模式摊铺机:

路基路面工程第一章全解

路基路面工程第一章全解

《路基路面工程》

工程用土分为一般土和特殊土两大类。 1、一般土按其不同粒组的相对含量可划分为巨粒土和 含巨粒的土、粗粒土、细粒土,巨粒土和含巨粒的土、 粗粒土按粒组、级配、所含细粒的塑性高低可划分为 16种土类;细粒土按塑性图、所含粗粒类别以及有机 质多寡可划分为16种土类。 2、本标准所称的特殊土包括黄土、膨胀土和红粘土, 可按其塑性指标在塑性图上的位置初步判别。
第四节
路基土的分类
一、《土的分类标准》分类法
《土的分类标准》适用于各类工程用土;不适用 于混凝土所用砂、石料和有机土。 注:工程用土指工程勘察、建筑物地基、堤坝 填料和地基处理等所涉及的土类。有机土指土 料中大部分成分为有机物质的土。
《路基路面工程》

工程用土的分类依据: 1、土颗粒组成及其特征; 2、土的塑性指标:液限(ωL)、塑限 (Wp)和塑性指数(Ip); 3、土中有机质存在情况。
《路基路面工程》


国家高速公路网规划建成后,可以形成“首都连 接省会、省会彼此相通、连接主要地市、覆盖重要县 市”的高速公路网络。这个网络能够覆盖10多亿人口, 直接服务区域GDP占全国总量的85%以上;实现东部 地区平均30分钟、中部地区平均1小时、西部地区平均 2小时抵达高速公路,客货运输的机动性将有显著提升。 国家高速公路网是中国公路网中最高层次的骨干 通道,主要连接大中城市,包括国家和区域性经济中 心、交通枢纽、重要对外贸易口岸;主要承担区域间、 省际间以及大中城市间的快速客货运输,保障提供高 效、便捷、安全、舒适的服务。
全国公路主枢纽站的布局规划是发展 45个客货主 枢纽站。这 45个公路主枢纽站覆盖了全国 30 个省会城 市、人口在 l00 万以上的特大城市的 80.6 %和工业产值 在100亿元以上的城市的 73.3%。到2010年,全国45个 公路主枢纽站基本建成,并完善相应的软硬件配套服 务和管理设施。同时建设干线公路场站和支线公路站 点,逐步形成以公路主枢纽站为中心、以干线公路站 场和支线公路站点为支撑的多层次的公路运输站场体 系,基本满足中长途旅客运输及集装箱和零担快件货 物运输等的要求。

路基路面工程课件1

路基路面工程课件1

划分方法。
5.能根据路基用土的工程性质选择路基用

土。

本章重点:公路主要组成部分的名称、功能及组合形

式,路基干湿类型划分。
面 本章难点:路基干湿类型及临界高度的划分。


2
第一节 道路工程概述
一、道路工程的发展情况
道路是供各种车辆(无轨)和行人等通行的
工程设施。按其使用特点分为公路、城市道路、
路基防护与加固
路 基
防护与加固设计内容有坡面防护、冲制防护及支 挡结构物的布置、构造设计与计算等。
路 面 工 程
路基工程的附属工程
包括取土坑与弃土堆、护坡道与碎落台、堆料坪 与错车道等的布置与计算。
7
第二节 路基的强度
一、路基受力与工作区
路基受力状况
路面和路基自重引起的静力荷载
车轮荷载引起的动力荷载





a) 剥(碎)落

b) 滑 坍
c) 崩 坍
21
原因:
挖方边坡过陡
覆盖土体比较松散
顺向坡
填筑方法不当
土体过于潮湿

坡脚被水冲刷

岩石破碎和风化严重




22
路堤沿山坡滑动 定义:在较陡的山坡上填筑路基,如未作处 理,填方路基与原地面之间摩擦阻力 减少,路基整体或局部沿地面向下移 动的现象。
路 面 工
因地制宜,抓住重点,综合改造,确保设计 与施工质量。

6
四、路基设计的基本内容
路基主体工程
路基主体设计包括选择路基横断面形式、确定路 基宽度、路基高度、路基边坡坡度等。

公路路基路面工程教程

公路路基路面工程教程

《路基路面工程》讲义湖南城市学院土木工程学院道路教研室目录第一章总论§1.1道路工程发展概况§1.2 路基路面工程的特点§1.3 影响路基路面稳定的因素§1.4 路基土的分类§1.5 公路自然区划§1.6 路基水温状况及干湿类型§1.7 路面结构及层位功能§1.8 路面的等级与分类第二章行车荷载环境因素材料的力学性质第二章行车荷载环境因素材料的力学性质§2.1行车荷载§2.2环境因素影响§2.3土基的力学强度特性§2.4 土基的承载能力§2.5 路基的变形、破坏及防治(自学)§2.6 路面材料的力学强度特性§2-7 路面材料的累积变形与疲劳特性第三章一般路基设计第三章一般路基设计§3.1 路基的类型与构造§3.2 路堤设计§3.3 路堑设计§3-4 填挖结合路基设计第四章路基边稳定性分析性设计§4.1 边坡稳定性分析原理与方法§4.2 陡坡路堤稳定性§4.3 浸水路堤稳定性第五章路基的防护与加固第一章总论§1.1道路工程发展概况早在4000多年前,中国已有了车和行车的路。

商代开始有驿道传送,西周开创了以都市为中心的道路体系,还建立了比较完善的道路管理制度,以后的西汉、唐代、宋、元、明、清各代,道路交通又有发展。

清末,在原有驿道上修建了一些很简陋的公路,中华民国初期,公路有了初步发展。

建国以来,我国公路交通事业得到了迅速发展。

自80年代中期开始,中国大陆开始兴建高速公路。

高速公路的建设和使用,为汽车快速、高效、安全舒适地运行提供了良好的条件,标志着我国的公路运输事业和科学技术水平进入了一个崭新的时代。

路基路面直接承受行驶车辆的作用,是道路工程的重要组成部分。

它主要研究公路,城市道路和机场跑道路基路面的合理结构、设计原理、设计方法、材料性能要求以及施工养护、维修和管理技术等。

路基路面工程课件

路基路面工程课件
行车舒适性以及运输效益的重要使用性能
5.表面抗滑性能 (Surface Skid Resistance) 保证车
轮与路面之间有足够的附着力和摩擦力,以增加行车安全
6.低扬尘性
三、路基路面稳定的影响因素
1、地理条件 地形地貌 海拔高度 路线与地势地貌的结合程度
2.地质条件
岩石或土的种类与成因
地质走向与层理 有无软弱层或软弱夹层 有无地震、泥石流或岩溶等不 良地质情况
路基路面工程要求有很好的耐久性能
4.表面平整度 (Surface Smoothness) 是影响行车安全、
行车舒适性以及运输效益的重要使用性能
5.表面抗滑性能 (Surface Skid Resistance) 保证车轮
与路面之间有足够的附着力和摩擦力,以增加行车安全
二、路基路面的功能要求
4.表面平整度 (Surface Smoothness) 是影响行车安全、
主要内容
第一节 道路工程发展概况
第二节 路基路面工程的特点 与功能要求 第三节 路基路面的构造组成与路面分类、分级
第四节 行车荷载 第五节 公路自然区划
第一节 道路工程发展概况
道路的发展可粗分为四个阶段:
第一阶段:供行人和牛马及其它兽类
行走、驮运货物的阶段。此时期的道 路通常称为小路或小径(Trail) 。
2.路堤
设计标高高于原地面标高的填方路基,主要作用:支承路床和
路面。路床以下的路堤分为:上路堤(路面底面下80-150cm的
填方部分)、下路堤(上路堤以下的填方部分)。
3.路堑
设计标高低于原地面标高、通过开挖天然地面而成的路基。
路堑边坡处于地壳表层,开挖暴露以后,容易受到自然因素与

《路面工程》讲义

《路面工程》讲义

《路面工程》讲义第一章路面工程总论本章的主要内容:1.国内、外路面工程发展概况;2.路面的功能及对路面的要求;3.路面结构设计的原理、任务与内容, 设计理论与方法。

本章的重点:路面的基本要求;路面结构构造、层次划分与作用;路面技术等级与类型。

1-1路面发展概况及对路面的基本要求一.路面的发展概况古代:砂石、条石、块石和石板铺筑的路面建国初期:大部分为砂石路面,沥青或水泥路面全国仅315km;20世纪60年代:广泛采用泥结碎石、级配碎(砾)石路面,在北方,由于石油的开采,逐渐采用沥青路面;20世纪80年代:广泛采用沥青路面;20世纪90年代:大量采用水泥混凝土路面;21世纪:黑白并举,并采用复合式路面、新型路面结构;二、路面学科的范围:1、路面结构组合与设计方法;2、路面材料性能及施工方法;3、路面工程试验检测;路面工程养护、维修和管理三、路面及其功能1.路面:用各种材料铺筑在路基上供车辆行驶的层状构造物。

2.功能:①保护路基,并反映了道路的使用品质;②直接承受行车荷载和大气的破坏作用四、对路面的要求1.强度和刚度2.稳定性3.表面平整度4.表面抗滑性5.耐久性 6.少尘性1-2路面的构造一.路面断面形式路面横断面的形式随道路等级的不同,通常分为槽式横断面和全铺式横段面。

1.槽式横断面:在路基上按路面行车道及硬路肩设计宽度开挖路槽,保留土路肩,形成浅槽,再槽内铺筑路面。

2.全铺式横断面:在路基全部宽度内都铺筑路面。

在盛产石料或路基较窄的砂石路面上采用。

(a)槽式( b)全铺式1.路面;2.土路肩;3.路基;4.路缘石(侧石);5.加固路肩图1-1 路面横断面形式二.路拱及路拱横坡度1.路拱:为保证路面上雨水及时排出,减少雨水对路面的浸润和渗透而减弱路面结构强度,路面表面应做成中间高两边低的形状,称路拱。

2.路拱形式:①直线形路拱(双边直线中间插入圆弧)——在路拱两侧采用倾斜直线,在中间插入一段圆曲线,圆曲线长约为路面宽度的1/3,但不得超过3m,圆曲线半径不得小于50m。

路基路面工程——路基的基本性质讲解

路基路面工程——路基的基本性质讲解

粗粒土
细粒土
特殊土
漂石土 卵石土 砾类土 砂类土 粉质土 粘质土 有机质土
黄土
膨胀土 红粘土 盐渍土
二、各种土的路用性质
(一)巨粒土 1.漂石——用作砌筑工程结构物,或破碎后用作混合材集料, 不能用于路基填筑 2.卵石——用作砌筑工程结构物,或破碎后用作混合材集料, 是强度和稳定性都好的路基填料,但是不能用于路 基上层填筑 (二)粗粒土 1.砾类土——是强度和稳定性都好的路基填料;级配和强度等 性质优良的砾石或砂砾用作混合材集料(水泥混凝土或贫混凝土 等) 2.砂类土 (1)砂——纯粹的砂是强度和稳定性都好的路基填料,同时 也用于其他混合材集料,细砂或粉砂容易产生被动水携带、砂土 液化或管涌,不适用于高路堤、沿河路堤和堤坝 (2)砂性土——是强度和稳定性都好的优良路基填料
冻胀
翻浆
三、路基干湿类型 路基按其干湿状态不同分为四类:干燥、中湿 、 潮湿和过湿。一般要求路基处于干燥或中湿状态。 上述四种干湿类型以分界稠度ω c1 , ω c2 和ω c3 来划分。稠度ω c 定义为土的含水量ω 与土的液限 ω L 之差与土的塑限ω p 与液限ω L 之差的比值。 即 ω c = ( ω L - ω )/ ( ω L - ω p ) 1.ω c = 1.0 , 即ω =ω p ,为半固体与硬塑状的 分界值; 2.ω c = 0 ,即ω = ω L ,为流塑与流动状的分界 值; 3. 1.0﹥ ω c ﹥0,即ω L ﹥ ω ﹥ ω p ,土 处于 可塑状态。
按照经验,给出wc1、wc2、wc3,,分别对应做为干燥、中湿、潮 湿、过湿的分界标准,叫做分界稠度。并通过针对各种土类的 试验,确定类似下图的关系确定相应的分界相对含水量w1、 w2、w3,和临界(或相对)高度h1、h2、h3

路基路面工程讲义

路基路面工程讲义

第一章 总论
第八节 路面的等级与分类 一、路面等级划分 按面层的使用品质、材料组成类型及结构强度和稳定性, 将路面分为四个等级。 (1)高级路面——适用于交通量大、行车速度高的道路, 强度和刚度高,使用寿命长。 (2)次高级路面——适用于交通量大,行车速度较高的 道路。 (3)中级路面——仅能适用较小的交通量,行车速度低。 强度刚度低,稳定性差。 (4)低级路面——交通量小,强度刚度低,水稳定性差
第一章 总论
3、耐久性——一般的道路工程使用年限至少数十年,路 面部分要求使用年限20年以上。 4、表面平整度——是影响行车安全、行车舒适以及运输 效益的重要使用性能。 5、表面抗滑性能——可以通过采用坚硬、耐磨、表面粗 糙的粒料修筑路面表层来实现,或采用施工措施来实现。
第一章 总论
第三节 影响路基路面稳定的因素 1、地理条件; 2、地质条件; 3、气候条件; 4、水文和水文地质条件; 5、土的类别;
第二章 行车荷载、环境因素、材料的力学性质
四、运动车辆对道路的动态影响 (1)水平力 车辆在行驶过程中产生的水平力(尤其是制动时较大), 水平应力的作用范围同垂直应力一样,也认为是均匀分 布在当量圆内。 (2)动载特性 主要随三个因素变化:行车速度、路面的平整度、车辆 振动特性。 设计时,以静轮载乘以冲击系数作为设计荷载。 (3)瞬时性 动荷载下路面变形量的减少意味着路面结构强度的提高, 或者说路面体系的强度相对增大了。
第二章 行车荷载、环境因素、材料的力学性质
三、汽车对道路的静态压力 1、汽车对路面的静态压力主要由轮胎传给路面的垂直压 力,大小受下列因素影响: A、汽车轮胎的内压力; B、轮胎的刚度和轮胎与路面接触的形态; C、轮载的大小。 2、轮胎与地面的接触形状近似于椭圆形,工程设计中以 圆形接触面积来表示。将车轮荷载简化成当量的圆形均 布荷载,并采用轮胎内压力作为轮胎接触压力。 3、当量圆的半径计算公式见(2-1)~(2-3)。

路基路面工程 讲义

路基路面工程 讲义

路基路面工程复习提纲第一章总论一、路基:是在天然地表面按照道路的设计线形(位置)和设计横断面(几何尺寸)的要求开挖或堆填而成的岩土结构物。

二、对路基路面基本性能的要求:(1)承载能力:(2)稳定性:(3)耐久性:(4)表面平整度:(5)表面抗滑性:三、路基土的分类与选用:1.我国公路用土依据土的颗粒组成特征,土的塑形指标和土中有机质含量分:巨粒土、粗粒土、细粒土、特殊土四类,并进一步细分11种土。

2.各类公路用土选用:巨粒土:是良好的路基材料;级配良好的砾石混合料:是良好的路基路面材料;砂性土:是施工效果最优的路基建材;是理想的路基填筑材料。

粘性土:是较常见、效果也较好的路基路面建材;粉性土:属于不良材料,最容易引起路基病害;最易引起路基的冻胀与翻浆。

特殊土:用于路基时必须采取技术措施加以处理。

总之:土作为路基建筑材料,砂性土最优,粘性土次之,粉性土属不良材料,最容易引起路基病害。

四、公路自然区划:7个一级自然区,33个二级区,19个二级副区五、.路基湿度的来源:1.大气降水2.地面水3.地下水4.毛细水5.水蒸汽凝结水6.薄膜移动水六、路基干湿类型及划分:1.路基按干湿状态不同分为四类:干燥、中湿、潮湿和过湿(要求路基处于干燥或中湿状态)2.路基干湿类型的划分:原有公路-----平均稠度;新建公路----路基临界高度(会应用)3.路基临界高度:与分界稠度相对应的路基离地下水位或地表水水位的高度。

七、路面结构及层位功能:1.面层:结构强度,抗变形能力,水稳定性,温度稳定性,耐磨,不透水,抗滑性,平整度;2.基层:主要承受由面层传来的车辆的垂直力,并将力扩散到下面的垫层和土基中去。

基层是路面结构中的承重层。

3.垫层:改善土基的湿度和温度状况。

八、路面的等级与分类:1.路面的等级:(1)高级路面:水泥混凝土、沥青混凝土、厂拌沥青碎石、整齐石块或条石。

(2)次高级路面:沥青贯入碎(砾)石、路拌沥青碎(砾)石、沥青表面处治、半整齐石块。

路基路面工程授课教案

路基路面工程授课教案

路基路面工程授课教案第一章:路基路面工程概述1.1 课程介绍理解路基路面工程的基本概念掌握路基路面工程的基本组成和构造了解路基路面工程的重要性和应用范围1.2 教学内容路基路面工程的定义和作用路基路面工程的组成结构路基路面工程的特点和分类路基路面工程的应用实例1.3 教学目标了解路基路面工程的基本概念和组成掌握路基路面工程的构造和特点能够分析路基路面工程的应用实例1.4 教学方法讲授法:讲解路基路面工程的基本概念和组成结构案例分析法:分析实际应用实例,理解路基路面工程的特点和作用1.5 教学评估课堂问答:检查学生对路基路面工程基本概念的理解案例分析报告:评估学生对路基路面工程应用实例的分析能力第二章:路基工程设计2.1 课程介绍掌握路基工程设计的基本原理和方法了解路基工程设计的要求和标准熟悉路基工程设计的流程和步骤2.2 教学内容路基工程设计的依据和原则路基工程设计的步骤和流程路基工程设计的方法和技巧路基工程设计的注意事项2.3 教学目标掌握路基工程设计的基本原理和方法了解路基工程设计的要求和标准熟悉路基工程设计的流程和步骤2.4 教学方法讲授法:讲解路基工程设计的基本原理和方法案例分析法:分析实际设计案例,理解路基工程设计的步骤和流程2.5 教学评估课堂问答:检查学生对路基工程设计原理和方法的理解设计练习:评估学生对路基工程设计流程和步骤的掌握程度第三章:路面工程设计3.1 课程介绍掌握路面工程设计的基本原理和方法了解路面工程设计的要求和标准熟悉路面工程设计的流程和步骤3.2 教学内容路面工程设计的依据和原则路面工程设计的步骤和流程路面工程设计的方法和技巧路面工程设计的注意事项3.3 教学目标掌握路面工程设计的基本原理和方法了解路面工程设计的要求和标准熟悉路面工程设计的流程和步骤3.4 教学方法讲授法:讲解路面工程设计的基本原理和方法案例分析法:分析实际设计案例,理解路面工程设计的步骤和流程3.5 教学评估课堂问答:检查学生对路面工程设计原理和方法的理解设计练习:评估学生对路面工程设计流程和步骤的掌握程度第四章:路基路面材料4.1 课程介绍理解路基路面材料的分类和特性掌握路基路面材料的选用原则和标准熟悉路基路面材料的性能和应用4.2 教学内容路基路面材料的分类和特性路基路面材料的选用原则和标准路基路面材料的性能和应用路基路面材料的最新发展动态4.3 教学目标理解路基路面材料的分类和特性掌握路基路面材料的选用原则和标准熟悉路基路面材料的性能和应用4.4 教学方法讲授法:讲解路基路面材料的分类和特性案例分析法:分析实际应用实例,理解路基路面材料的性能和应用4.5 教学评估课堂问答:检查学生对路基路面材料分类和特性的理解材料选择练习:评估学生对路基路面材料选用原则和标准的掌握程度第五章:路基路面施工技术5.1 课程介绍掌握路基路面施工的基本技术和方法了解路基路面施工的要求和标准熟悉路基路面施工的流程和步骤5.2 教学内容路基路面施工的准备工作和要求路基路面施工的基本技术和方法路基路面施工的流程和步骤路基路面施工的注意事项5.3 教学目标掌握路基路面施工的基本技术和方法了解路基路面施工的要求和标准熟悉路基第六章:路基路面工程质量控制6.1 课程介绍理解路基路面工程质量控制的重要性掌握路基路面工程质量控制的基本原理和方法熟悉路基路面工程质量控制的标准和规范6.2 教学内容路基路面工程质量控制的概念和意义路基路面工程质量控制的基本原理和方法路基路面工程质量控制的标准和规范路基路面工程质量控制的具体要求和流程6.3 教学目标理解路基路面工程质量控制的重要性掌握路基路面工程质量控制的基本原理和方法熟悉路基路面工程质量控制的标准和规范6.4 教学方法讲授法:讲解路基路面工程质量控制的概念和意义案例分析法:分析实际质量控制案例,理解路基路面工程质量控制的具体要求和流程6.5 教学评估课堂问答:检查学生对路基路面工程质量控制概念的理解质量控制练习:评估学生对路基路面工程质量控制方法和流程的掌握程度第七章:路基路面工程的维护与养护7.1 课程介绍理解路基路面工程的维护与养护的重要性掌握路基路面工程维护与养护的基本原理和方法熟悉路基路面工程维护与养护的流程和步骤7.2 教学内容路基路面工程维护与养护的概念和意义路基路面工程维护与养护的基本原理和方法路基路面工程维护与养护的流程和步骤路基路面工程维护与养护的注意事项7.3 教学目标理解路基路面工程的维护与养护的重要性掌握路基路面工程维护与养护的基本原理和方法熟悉路基路面工程维护与养护的流程和步骤7.4 教学方法讲授法:讲解路基路面工程维护与养护的概念和意义案例分析法:分析实际维护与养护案例,理解路基路面工程维护与养护的具体要求和流程7.5 教学评估课堂问答:检查学生对路基路面工程维护与养护概念的理解维护与养护练习:评估学生对路基路面工程维护与养护方法和流程的掌握程度第八章:路基路面工程的可持续发展8.1 课程介绍理解路基路面工程可持续发展的意义掌握路基路面工程可持续发展的基本原则和方法熟悉路基路面工程可持续发展的发展趋势和应用8.2 教学内容路基路面工程可持续发展的概念和意义路基路面工程可持续发展的基本原则和方法路基路面工程可持续发展的发展趋势和应用路基路面工程可持续发展面临的挑战和应对策略8.3 教学目标理解路基路面工程可持续发展的意义掌握路基路面工程可持续发展的基本原则和方法熟悉路基路面工程可持续发展的发展趋势和应用8.4 教学方法讲授法:讲解路基路面工程可持续发展的概念和意义案例分析法:分析实际可持续发展案例,理解路基路面工程可持续发展具体要求和流程8.5 教学评估课堂问答:检查学生对路基路面工程可持续发展概念的理解可持续发展练习:评估学生对路基路面工程可持续发展方法和流程的掌握程度第九章:路基路面工程案例分析9.1 课程介绍理解路基路面工程案例分析的重要性掌握路基路面工程案例分析的基本方法熟悉路基路面工程案例分析的流程和步骤9.2 教学内容路基路面工程案例分析的概念和意义路基路面工程案例分析的基本方法路基路面工程案例分析的流程和步骤路基路面工程案例分析的注意事项9.3 教学目标理解路基路面工程案例分析的重要性掌握路基路面工程案例分析的基本方法熟悉路基路面工程案例分析的流程和步骤9.4 教学方法讲授法:讲解路基路面工程案例分析的概念和意义案例分析法:分析实际案例,理解路基路面工程案例分析的具体要求和流程9.5 教学评估课堂问答:检查学生对路基路面工程案例分析概念的理解案例分析报告:评估学生对路基路面工程案例分析方法和流程的掌握程度第十章:路基路面工程的前沿技术10.1重点解析本文档为“路基路面工程授课教案”,共包含十个章节。

市政道路路面工程施工技术培训讲义(一)

市政道路路面工程施工技术培训讲义(一)

4.1 路面工程概述
全铺式横断面
在路基全部宽度内部铺筑 路面。在高等级公路建设 中,有时为了将路面结构 内部的水分迅速排出,在 全宽范围内铺筑基层材料, 保证水分由横向排入边沟。 有时考虑到道路交通的迅 速增长,为适应扩建的需 要,将硬路肩及土路肩的 位置全部按行车道标准铺 筑面层。在盛产石料的山 区或较窄的路基上,全宽 铺筑中、低级路面
4.4 水泥混凝土路面
胀缝:在桥涵两端以及小半径平、竖曲线处应设置胀缝。
在采用较短缩缝间距和非低温时 浇筑混凝土的情况下,可仅在邻 近构造物或与其他路面不对称交 叉处设置胀缝。胀缝传力杆的尺 寸、布置间距和要求,与缩缝传 力杆相同。但胀缝传力杆的一端 需加金属套,套子应能套住传力 杆5cm长,并在套顶留下至少2~ 2.5cm长的空间,供板伸长位移时 传力杆相应地有向前移动的余地。
石屑撒布机有拖式和自行 式
综 合 式 沥 青 混 凝 土 拌 和 机 示 意 图
1-泡沫除尘器;2-烟囱;3-冷料输送机;4-烟道;5-干燥转筒;6-四管除尘器;7-热料提升机; 8-沥青输送管;9-平面振动筛;10-热石料集料斗;11-螺旋送粉器;12-石粉仓;13-大石料卸料
管; 14-石粉集料提升机;15-矿物称料斗;16-拌和机;17-沥青供应管;18-沥青称料斗;19-过量落
4.4 水泥混凝土路面
水泥混凝土路面由混凝土面层、基层、垫层、路肩结构和排水设施等组 成,如图所示。 图中,左半侧为未设路面内部排水设施和采用沥青路肩的路面结构,右 半侧为设置路面内部排水设施和采用水泥混凝土路肩的路面结构。
1-混凝土面层;2-基层;3-垫层;4-沥青路肩;5-路肩基层;6-土基;7排水基层;8-不透水垫层;
4.1 路面工程概述
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

《路基路面工程》第五章第二节:路堤填筑与压实●第二节路堤填筑与压实主要内容:◆知识点一:路基填筑与压实的基本要求◆知识点二:填挖方案◆知识点三:路基压实●引题:●●路基填筑与压实的基本要求1.施工排水:控制土的湿度不仅易于施工,还有效的确保路堤的填筑质量。

●一般条件下,在土的天然含水率接近最佳值,必要时,应人工洒水或晾干等措施。

横坡做2%-4%,纵坡排水。

●雨季表层注意及时的压实、整平;●地下水位较高时,采取疏导、堵截、隔离等措施;●施工中边坡有地下水渗流时,应根据流量设置排水沟、集水井、渗沟等。

施工前应做好截水沟、排水沟及防渗措施。

●过湿填土会造成弹簧现象(指路基或路面上出现的受压下陷、去压回弹的现象)必须挖除重填,必要时采取其他的措施。

●路基填筑与压实的基本要求2.土路堤填筑方法:分层填平压实,是确保施工质量的关键。

3.路基取土与填筑:有步骤有计划操作,文明施工。

合理选土、填土,妥善处理弃土。

尽量少占用耕地。

4.地表障碍物拆除:合理经济,文明,尽量不破坏当地环境。

●路基填筑与压实的基本要求5.路堤填土:全宽范围内,分层填平,充分压实,防止雨淋或暴晒。

一般压实厚度为20~25cm 左右。

6.路基原定设计要求及施工操作规程,是路基施工的依据及质量检验标准,必须严格执行。

●路堤填筑的方案●分层填筑注意:1.分层,不得混填;2.稳定性好的土填在下部3.透水性差的土填在下部时,做成4%双向横坡;4.透水性小的土不应该覆盖在透水性大的边坡上5.分层平铺应注意用土不应含有有害杂质(草木、有机物等)及未经处治的劣质土(细粉土、膨胀土、盐渍土与腐殖土等)。

6.桥涵、挡土墙等结构物的回填土,以砂性土为宜,防止不均匀沉降,并按有关操作规程堆积回填和夯实。

●分层填筑方案对比●分层填筑方案对比●●正确方案要点:不同用土水平分层,保证强度均匀;透水性差的土一般宜填于下层,表面成双向横坡,利于排除积水防治水害;同一层次有不同用土时,搭接处应成斜面,保证在该层厚度范围内,强度比较均匀,防止产生明显变形。

●不正确方案要点:未水平分层,有反坡积水,夹有冻土块和粗大石块,有陡坡斜面等,主要问题在于强度不均匀和排水不利。

●水平分层填筑●纵向分层填筑●竖向填筑可采用竖向填筑方案:路线跨越深谷或池塘时,地面高差大填土面积小,难以水平分层卸土;陡坡地段上半挖半填路基;局部路段横坡较陡或难以分层填筑。

●竖向填筑竖向填筑方案的的技术措施:采用振动式或锤式夯实机;选用沉陷量较小及粒径较均匀的砂石填料;路堤全宽一次成型;暂不修建较高级的路面,容许短期内自然沉落。

●竖向填筑演示动画●混合填筑●混合填筑即下层竖向填筑,上层水平分层,必要时可考虑参照地基加固的注入、扩孔或强夯等措施,以保证填土具有足够的密实度。

●混合填筑演示动画●机械化施工●推土机操纵灵活、运转方便、所需工作面小、行驶速度快,易于转移,能爬300左右的坡。

适用于场地平整、开挖深度1.5m左右的基坑、移挖作填、填筑堤坝、回填基坑和基槽土方、为铲运机助铲、为挖掘机清理集中余土和创造工作面,修路开道、牵引其它无动力施工机械,大马力推土机还可犁松坚岩。

●铲运机操纵简单、运转方便、行驶速度快、生产效率高,是能独立完成铲土、运土、卸土、填筑、压实等全部土方施工工序的施工机械。

适用于坡度为200 以内的大面积场地平整、大型基坑开挖、填筑路基堤坝。

铲运机的斗容量为2~8m3,自行式铲运机的经济运距为800~1500m,拖式铲运机的经济运距为600m,效率最高的经济运距为200~300m。

如采用双联铲运或挂大斗铲运时,其经济运距可增加至1000m。

“8”字形路线:该路线一个循环完成两次铲土和卸土,减少了转弯次数和空驶距离,一个循环中两次转弯方向不同,铲运机机械磨损均匀。

在地形起伏较大、施工地段狭长时采用。

利用刮刀平整地面的土方机械。

刮刀装在机械前后轮轴之间,能升降、倾斜、回转和外伸。

动作灵活准确,操纵方便,平整场地有较高的精度,广泛用于公路、机场等大面积的地面平整作业。

挖掘机主要用于挖掘基坑、沟槽、清理和平整场地,更换工作装置后还可进行装卸、起重、打桩等其它作业,能一机多用,工效高、经济效果好,是工程建设中的常用机械。

◆大型基坑整体开挖以正铲为主;◆小型基坑及管沟开挖以反铲为主;●机械化施工组织机械化施工应注意的事项:建立健全施工管理体制与相应组织机构对每项路基工程,应有严密的施工组织计划,并合理选择施工方案,在服从总的调度计划安排下,各作业班组或主机,均编制具体计划。

在机具设备有限制的条件下,要善于抓重点,兼顾一般。

●机械化施工组织机械化施工应注意的事项:加强技术培训,坚持技术考核,开展劳动竞赛,鼓励技术革新,实行安全生产、文明施工,将提高劳动生产率、节省能源、减少开支等指标具体化、制度化。

以上几点,对非机械化施工,对整个路基工程及公路施工均具有普遍指导意义,对综合机械化作业具有更重要的指导意义。

●路基压实路基压实的意义与机理:意义:使路基具有足够的强度与稳定性;路基的塑性变形、渗透性、毛细水作用及隔温性能等,均有明显改善。

所以,路基的压实工作,是路基施工过程中的重要工序,亦是提高路基强度与稳定性的根本技术措施。

机理:土是三相体,土粒为骨架,颗粒之间的空隙为水分和气体所占据。

压实的目的在于使土粒重新组合,彼此挤紧,空隙缩小,土的单位重量提高,形成密实整体,最终导致强度増加,稳定性提高。

●路基压实影响压实效果的主要因素:内因:指土质和湿度外因:指压实功能(如机械性能、压实遍数与速度、土层厚度等)、压实厚度及压实时的外界自然和人为的其他因素等。

●路基压实●含水率对压实效果的影响:●含水率对压实效果的影响(湿度)影响效果较显著在一定压实条件下干重度的最大值,称为最大干重度,相应的含水率称为最佳含水率。

(击实实验)●机理:含水率增大时,水在起润滑作用,土粒间阻力减小,施加外力后,孔隙率减小,土粒被压紧,干重度增大。

达到最大干重度后,含水率再增加,土粒的孔隙被水分占据,水一般不为外力所压缩,因此干重度反而下降。

●注意施工中含水率过大,会有弹簧现象;过小,则压不实经过多次实验证实选用干重度作为表征土基密实程度的技术指标最好。

(相较于形变模量和回弹模量)土质对压实效果的影响:●粉粒、粘粒越多,含水率越大,干重度越小。

●砂类土的压实效果优于粘质土。

●砂类土的颗粒粗,松散状态,水分易散失,最佳含水率在这无多大意义。

●路基压实●压实厚度对压实效果的影响:●相同压实条件下(土质、湿度与功能不变),实测图层不同深度的干密度得知,干密度随深度递减,表层5cm最高。

●实际施工中会通过现场实验确定合适的摊铺厚度。

●路基压实●压实功能对压实效果的影响:●效果也较为显著●同一种土质,含水率会随着压实功能的增加而增大,干密度则会随之减小。

增加到一定的限度后,不仅不经济还可能会破坏结构。

●控制最佳含水率比增大压实功能收效大。

●土基压实机的分类适用于大面积的场地平整和路基、堤坝工程,用压路机进行填方压实时,填土厚度不应超过25~30cm,碾轮重量先轻后重,碾压方向应从两边逐渐压向中央,每次碾压应有15~25cm 的重叠。

●碾压式施工●夯实式⏹中国传统的“打夯”方法有木夯、石夯、飞硪等。

●夯实式●夯实式●振动式适用于非粘性土壤的振动夯实。

主要施工机械是振动压路机、平板振动器。

双钢轮驱动振动压路机压实效果好、影响深度大、生产效率高,适用于各类土壤的压实,是大型土石方压实的首选设备。

悍马25t单钢轮压路机宝马双钢轮压路机●机具的选择要求●正常条件下,对于砂质土的压实效果,振动式较好,夯击式次之,碾压式较差;对于黏质土,则宜选用碾压式或夯击式,振动式较差甚至无效。

●机具的选择●机具的选择●机具的选择●机具的操作要求●实践经验证明,土基压实时,在机具类型、土层厚度及行程遍数已经选定的条件下,压实操作宜先轻后重、先慢后快、先边缘后中间(超高路段等,则宜先低后高)。

压实时,相邻两次的轮迹应重叠轮宽的1/3,保持压实均匀,不漏压,对于压不到的边角,应辅以人力或小型机具夯实。

压实全过程中,经常检查含水率和密实度,以达到符合规定压实度的要求。

●土基压实标准压实度:工地实测干重度为g,实验室测得最大干密度g0值压实度K就是现行规范规定的路基压实标准。

正确选定K值,关系到土路基受力状态、路基路面设计要求、施工条件,必须兼顾需要与可能,讲究实效与经济。

●土基压实标准由此图可以得出:路基表层承受行车作用力最大由顶部向下,受力急剧减小,在一般汽车荷载情况下,其影响深度Z=1.0~2.0m范围内,Z更大时路基主要承受路基本身重力。

因此,路基填土的压实度应由下至上逐渐提高标准。

●路基压实度●路基的等级越高,对路基的强度要求相应提高;●自然条件越差,对路基的强度、稳定性越不利;●路基挖填不同,对于路基的强度、稳定性亦有差异。

●基于上述分析,现行规范规定路基压实度K,如下表所列。

●土质路基压实标准●填石路堤施工质量要求●上下路堤的压实质量标准见表4.2.3—1●填石路堤施工质量要求●填石路堤施工过程中的每一压实层,可用实验路段确定的工艺流程和工艺参数,控制压实过程;用实验路段确定的沉降差指标检测压实质量。

●填石路堤成型后的外观质量标准;路堤表面无明显孔洞,大粒径石料不松动,铁锹挖动困难。

边坡码砌紧贴,密实,无明显孔洞,松动,砌块间承截面向内倾斜,坡面平顺。

●填石路堤施工质量要求●填石路堤填筑至设计标高并整修完成后,其施工质量应符合表4.2.3-2的规定。

相关文档
最新文档
