全站仪测量步骤及方法
使用全站仪进行精确测量的步骤与技巧
使用全站仪进行精确测量的步骤与技巧引言：全站仪是测量领域中一种被广泛使用的高精度仪器，能够在各种复杂环境下进行精确定位和测量。
本文将介绍使用全站仪进行精确测量的步骤与技巧。
一、准备工作在开始测量之前，需要做一些准备工作：1. 校正全站仪：确保全站仪的水平仪和垂直轴是准确的，避免因为仪器本身问题导致测量误差。
2. 设置测量基准：选择一个固定、稳定的基准点，将其与全站仪建立联系，作为测量的起点。
二、设置全站仪在开始测量之前，需要正确设置全站仪的参数：1. 设置测量模式：根据实际需求，选择合适的测量模式，如测量水平角、垂直角、距离等。
2. 设置测量参数：根据测量对象的特点，设置合适的测量参数，如测站高、棱镜常数、漫反射率等。
3. 设置目标点：在仪器上设置目标点，使其与实际目标点对齐，确保测量的准确性。
三、观测与测量全站仪的观测与测量是整个过程的核心：1. 观测水平角：通过全站仪上的水平仪和水平轴观测水平角，确保测量过程的水平度。
2. 观测垂直角：通过全站仪上的垂直轴观测垂直角，确保测量结果的垂直度。
3. 观测距离：全站仪通过激光或红外线等技术，观测目标点到仪器的距离，从而计算出测量结果。
四、数据处理在测量完毕后，需要对测量数据进行处理，以得到准确的测量结果：1. 数据导出：将测量的角度、距离等数据导出到计算机或其他设备中，以便后续的数据处理。
2. 数据校正：对导出的数据进行校正，纠正由于仪器误差、大气折射等因素引起的测量误差。
3. 数据计算：根据测量的数据进行计算，得到测量结果，如目标点的坐标、高度差等。
五、注意事项在使用全站仪进行测量时，需要注意以下几点：1. 避免振动：全站仪对振动十分敏感，因此在测量过程中应尽量避免触摸或晃动仪器，保持测量的稳定性。
2. 避免遮挡：在测量时，应避免目标点被障碍物遮挡，以确保光线能够准确照射到目标点上。
3. 注意环境：在测量过程中，应注意环境因素，如大风、强阳光等都可能影响测量结果，因此需要相应的调整。
全站仪测量步骤及方法
全站仪测量步骤及方法全站仪是一种高精度的测量仪器，主要用于测量地面的高程、水平角度和方位角等参数。
全站仪的使用方法和测量步骤如下：1.设置仪器：在使用全站仪前，首先要选择一个平稳的地方放置仪器，尽量远离电磁干扰源。
然后使用水平仪调平仪器，确保其水平。
接下来，设置仪器参考点，可以选择一个固定的地面点作为参考点，然后在仪器上设置该点的高程为0。
2.设置目标点：在进行测量前，需要确定目标点的位置。
可以使用棱镜或反射镜作为目标点，将其放置在测量的位置上，并确保其稳定。
3.执行测量：首先，使用望远镜对准目标点。
用转盘确定水平角度，按下水平角度读数按钮，记录水平角度值。
然后，使用侧面的粗调按钮将望远镜对准目标点的中心，按下测距按钮，记录测距值。
最后，使用转盘确定方位角，并记录方位角度值。
4.数据处理：将测量得到的数据输入到计算机中，可以使用专业的测量软件进行数据处理。
根据测量结果计算目标点的高程、水平角度和方位角。
可以将数据保存为文档或导出为其他格式。
全站仪的测量方法有以下几种常用的测量方式：1.三角测量法：该方法适用于短距离的地面测量。
首先，在目标点和仪器位置之间设置两个辅助点，然后使用全站仪进行辅助点和目标点之间的视线测量，根据三角形的几何关系计算目标点的坐标等参数。
2.链测法：该方法适用于长距离的地面测量。
在测量中，将目标点和仪器位置之间设置多个测量点，使用全站仪对各个测量点进行水平角度和距离的测量，然后根据链测原理计算目标点的坐标等参数。
3.多边形闭合测量法：该方法适用于地形复杂的地区。
在测量中，将目标点和仪器位置之间设置多个测量点，通过全站仪对各个测量点之间的角度和距离进行测量，然后根据多边形测量原理计算目标点的坐标等参数。
4.GPS辅助测量法：该方法结合全球定位系统（GPS）进行测量，适用于需要测量大范围区域的地面测量。
在测量中，先使用GPS确定目标点和仪器位置的大致坐标，然后使用全站仪对目标点周围的细节进行测量，最后结合GPS的定位结果得到更精确的测量结果。

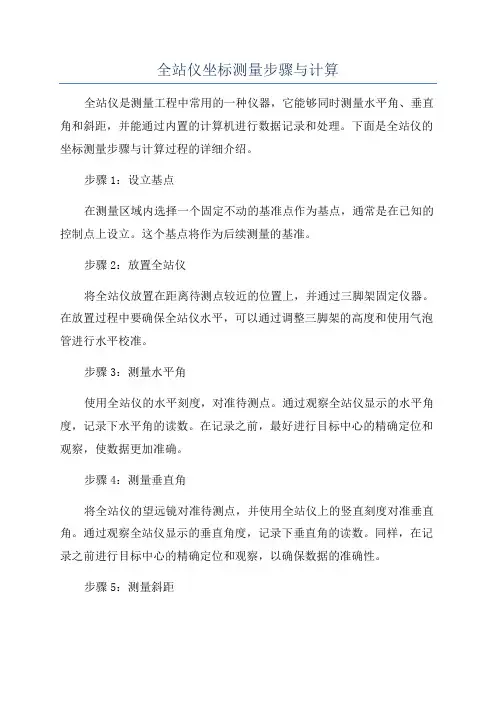

全站仪坐标测量步骤与计算
全站仪坐标测量步骤与计算全站仪是测量工程中常用的一种仪器，它能够同时测量水平角、垂直角和斜距，并能通过内置的计算机进行数据记录和处理。
下面是全站仪的坐标测量步骤与计算过程的详细介绍。
步骤1：设立基点在测量区域内选择一个固定不动的基准点作为基点，通常是在已知的控制点上设立。
这个基点将作为后续测量的基准。
步骤2：放置全站仪将全站仪放置在距离待测点较近的位置上，并通过三脚架固定仪器。
在放置过程中要确保全站仪水平，可以通过调整三脚架的高度和使用气泡管进行水平校准。
步骤3：测量水平角使用全站仪的水平刻度，对准待测点。
通过观察全站仪显示的水平角度，记录下水平角的读数。
在记录之前，最好进行目标中心的精确定位和观察，使数据更加准确。
步骤4：测量垂直角将全站仪的望远镜对准待测点，并使用全站仪上的竖直刻度对准垂直角。
通过观察全站仪显示的垂直角度，记录下垂直角的读数。
同样，在记录之前进行目标中心的精确定位和观察，以确保数据的准确性。
步骤5：测量斜距使用全站仪上的测距仪，对准待测点。
通过观察全站仪上显示的测距结果，记录下斜距的读数。
在记录之前，确保使用的棱镜反光板放置在待测点上，以获得准确的测距结果。
步骤6：数据处理与计算将所测得的水平角、垂直角和斜距数据输入全站仪的内置计算机中进行处理和计算。
全站仪内置的计算机能够根据所输入的数据，计算出测点的坐标。
计算过程主要包含以下几个步骤：1.根据测量的水平角和垂直角，可以计算出待测点相对于基准点的方向角和仰角。
2.根据测量的斜距和方向角，可以计算出待测点与基准点之间的水平距离和垂直距离。
3.结合基准点的已知坐标，可以计算出待测点的绝对坐标。
在实际操作中，需要注意以下几个问题：1.在测量水平角和垂直角时，要保持仪器的稳定和准确。
避免震动和移动，以获得准确的角度读数。
2.在测量斜距时，要确保棱镜反光板正确放置在待测点上，并保持稳定。
避免棱镜反光板的移动导致测距误差。
3.在数据处理和计算过程中，要仔细核对输入的数据，确保准确性。
全站仪使用方法与步骤
全站仪使用方法与步骤全站仪是一种高精度的测量仪器，广泛应用于土木工程、建筑工程、道路工程等领域中。
它可以进行水平角、垂直角和距离等多种测量，并能实时显示测量结果。
下面是全站仪的使用方法与步骤。
一、准备工作1.首先确认全站仪的电池是否充电充足，并检查仪器的所有部件是否完好无损。
2.打开全站仪的电源开关，待仪器启动完成后，进行初始化操作。
二、选择水平仪全站仪上配有两个水平仪，一个是电子水平仪，一个是气泡水平仪。
根据需要选择使用哪个水平仪进行测量。
三、设置测量模式1.在全站仪上选择需要的测量模式，例如水平角、垂直角、坐标等。
2.进入相应的测量模式设置页面，进行参数设置，如测量单位、测量精度等。
四、放置三脚架1.打开三脚架，将其放置在测量点上，确保三脚架稳固平整。
2.使用水平仪或调节螺旋脚，调整三脚架的水平度，直至达到要求。
五、安装全站仪1.取下全站仪的保护外壳，并将其放置在三脚架上的平台上。
2.固定全站仪，确保其稳定固定在三脚架上，不会晃动或倾斜。
六、测量准备1.按照需求，使用全站仪所配的反射棱镜或目标板，将其放置在需要测量的位置上，并进行精确定位。
2.并确保全站仪与目标板之间有良好的通信，保证反射信号的传输质量。
七、进行测量1.首先使用全站仪的目标功能，找到目标并锁定。
2.进行角度测量：对准目标后，按下测量键，全站仪会自动测量水平角和垂直角，并显示测量结果。
3.进行距离测量：在全站仪显示屏上操作，启动测距功能，全站仪会发出激光，接收目标板反射的激光，并通过计算得出测量距离。
八、记录和保存测量数据1.在进行每次测量之前，应先设定好数据记录的格式和要求。
2.测量完成后，全站仪会自动记录测量结果，包括角度和距离。
3.可以将测量数据通过连接电脑或存储卡的方式进行保存和导出。
九、结束测量1.测量结束后，关闭全站仪的电源开关。
2.拆卸全站仪，并进行清洁和保养。
以上就是全站仪的使用方法与步骤。
在实际使用时，还应根据具体情况和要求进行调整和使用，确保测量结果的准确性。

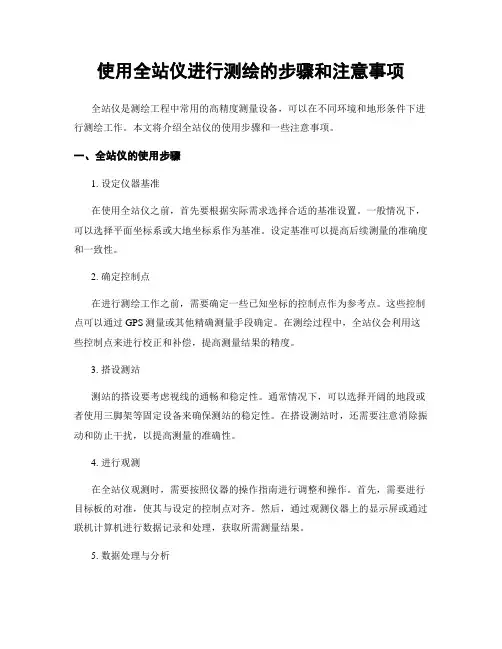

使用全站仪进行测绘的步骤和注意事项
使用全站仪进行测绘的步骤和注意事项全站仪是测绘工程中常用的高精度测量设备，可以在不同环境和地形条件下进行测绘工作。
本文将介绍全站仪的使用步骤和一些注意事项。
一、全站仪的使用步骤1. 设定仪器基准在使用全站仪之前，首先要根据实际需求选择合适的基准设置。
一般情况下，可以选择平面坐标系或大地坐标系作为基准。
设定基准可以提高后续测量的准确度和一致性。
2. 确定控制点在进行测绘工作之前，需要确定一些已知坐标的控制点作为参考点。
这些控制点可以通过GPS测量或其他精确测量手段确定。
在测绘过程中，全站仪会利用这些控制点来进行校正和补偿，提高测量结果的精度。
3. 搭设测站测站的搭设要考虑视线的通畅和稳定性。
通常情况下，可以选择开阔的地段或者使用三脚架等固定设备来确保测站的稳定性。
在搭设测站时，还需要注意消除振动和防止干扰，以提高测量的准确性。
4. 进行观测在全站仪观测时，需要按照仪器的操作指南进行调整和操作。
首先，需要进行目标板的对准，使其与设定的控制点对齐。
然后，通过观测仪器上的显示屏或通过联机计算机进行数据记录和处理，获取所需测量结果。
5. 数据处理与分析在观测完毕后，需要对收集到的数据进行处理与分析。
这包括数据校正、数据拟合和误差分析等步骤。
通过有效的数据处理和分析，可以提高测量结果的精度和可靠性，以满足测绘工程的需求。
6. 绘制测绘图测绘完成后，可以利用测量数据生成测绘图。
绘图时需要按照测绘标准和规范进行，确保绘制的图纸准确无误。
同时，还需要注意图纸规模、符号标注和文字描述等细节，使测绘图具备良好的可读性和可理解性。
二、全站仪使用的注意事项1. 环境条件在使用全站仪进行测绘时，需要注意环境条件对测量结果的影响。
例如，气温、湿度、大气压力等环境因素都会对测量结果产生一定的影响。
在可能受到环境干扰的情况下，可以选择在合适的时间和天气条件下进行测量，或者采取相应的校正措施。
2. 仪器校准为了保证测量结果的准确性和一致性，需要定期对全站仪进行校准。

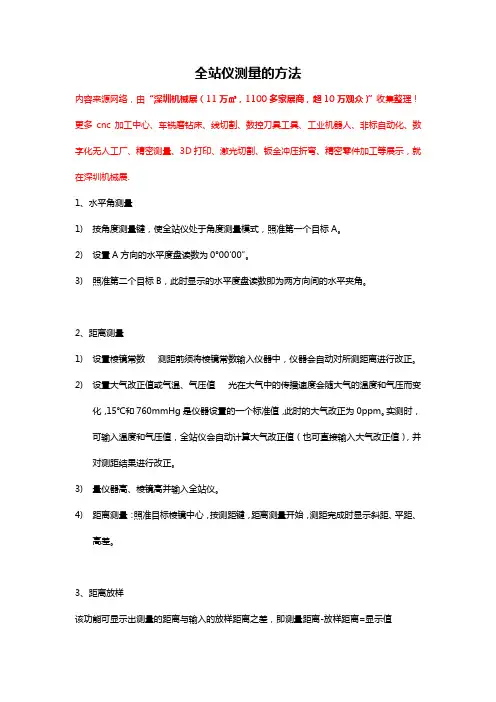

全站仪测量的方法-全站仪操作步骤
全站仪测量的方法内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.1、水平角测量1)按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。
2)设置A方向的水平度盘读数为0°00′00″。
3)照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。
2、距离测量1)设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。
2)设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15℃和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。
实测时，可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。
3)量仪器高、棱镜高并输入全站仪。
4)距离测量：照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。
3、距离放样该功能可显示出测量的距离与输入的放样距离之差，即测量距离-放样距离=显示值4、坐标测量1)设定测站点度盘读数为其方位角。
当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。
2)设置棱镜常数。
3)设置大气改正值或气温、气压值。
4)量仪器高、棱镜高并输入全站仪。
5)照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。
5、悬高测量1)把反射棱镜设立在欲测目标点C的天底B'点(即过目标点B的铅垂线与地面的交点)2)输入反射棱镜高HT3)然后照准反射棱镜进行距离测量,4)再转动望远镜照准目标点C,便能实时显示出目标点C至地面的高度H。
5)显示的目标高度H,由全站仪自身内存的计算程序按下式计算而得:H=Scosα1tgα2-Ssinα1+v（S为全站仪至反射棱镜的斜距;α1和α2分别为反射棱镜和目标点的竖直角）。
全站仪测量详细步骤
全站仪测量详细步骤1. 准备工作：在开始进行全站仪测量之前，确保以下工作已经准备就绪：准备工作：在开始进行全站仪测量之前，确保以下工作已经准备就绪：- 全站仪设备已经正常启动，并检查其电池电量；- 测量点附近的地面平整，没有障碍物遮挡；- 安装三脚架并确保其稳固；- 将测量杆垂直插入三脚架顶部。
2. 设定坐标系：打开全站仪的设置菜单，根据实际情况选择合适的坐标系。
常见的坐标系有直角坐标系和极坐标系。
选择坐标系时要根据具体的测量任务进行决定。
设定坐标系：打开全站仪的设置菜单，根据实际情况选择合适的坐标系。
常见的坐标系有直角坐标系和极坐标系。
选择坐标系时要根据具体的测量任务进行决定。
3. 放置反射镜：在测量点上方的目标物上粘贴一个反射镜，并确保反射镜的中心与测量点在同一垂直线上。
确保反射镜与全站仪之间没有遮挡物。
放置反射镜：在测量点上方的目标物上粘贴一个反射镜，并确保反射镜的中心与测量点在同一垂直线上。
确保反射镜与全站仪之间没有遮挡物。
4. 观测与测量：通过全站仪的观测模式，在设定的坐标系下，观测反射镜的位置。
记录下每一次观测的水平角和垂直角数据，以及全站仪与反射镜之间的斜距。
观测与测量：通过全站仪的观测模式，在设定的坐标系下，观测反射镜的位置。
记录下每一次观测的水平角和垂直角数据，以及全站仪与反射镜之间的斜距。
5. 计算测量结果：利用观测得到的角度和斜距数据，结合对应的全站仪设备参数，进行测量结果的计算。
根据测量任务的具体要求，可以计算出坐标、距离、高程等相关测量结果。
计算测量结果：利用观测得到的角度和斜距数据，结合对应的全站仪设备参数，进行测量结果的计算。
根据测量任务的具体要求，可以计算出坐标、距离、高程等相关测量结果。
6. 记录与分析：将计算得到的测量结果记录在测量表格或者工程图纸上，并进行相应的分析和比较。
检查测量结果的准确性和合理性，确保其符合测量要求。
记录与分析：将计算得到的测量结果记录在测量表格或者工程图纸上，并进行相应的分析和比较。
全站仪固定测量步骤及方法
全站仪固定测量步骤及方法全站仪是一种在工程和测量领域常用的仪器，用于进行精确的测量和定位。
以下是使用全站仪进行固定测量的步骤和方法：1. 准备工作：- 确保全站仪的电池充满电，并检查仪器的各项功能是否正常。
- 根据测量需求，选择合适的三脚架或支架，并进行调整，使其平稳牢固。
- 清理测量点附近的杂物，确保测量环境的清洁和安全。
2. 设置全站仪：- 将全站仪放置在三脚架或支架上，并使用水平器进行水平校准，以确保仪器垂直度达到要求。
- 打开仪器，并根据需要进行参数设置，如坐标系、测量单位等。
3. 确定控制点：- 根据测量需求，在测量区域内选择合适的控制点，并使用传统测量工具进行精确定位。
- 使用全站仪对控制点进行测量，并记录其坐标信息。
4. 进行测量：- 根据需要，选择合适的测量模式，如定点测量、导线测量等。
- 使用全站仪对各测量点进行定位和测量，并记录所得数据。
5. 数据处理和分析：- 将测量数据导入计算机，使用专业测量软件对数据进行处理和分析。
- 根据需要，生成测量报告、图表等结果，并进行数据校正和验证。
6. 整理和存档：- 将测量数据整理归档，确保数据的安全性和可追溯性。
- 清理和维护全站仪，以准备下一次测量任务。
在进行全站仪固定测量时，务必注意以下事项：- 按照相关安全规范进行操作，确保人身安全和设备安全。
- 在测量点附近设置明显的警示标识，以警示过往人员。
- 定期校准全站仪，并保持仪器的清洁和维护。
这些是使用全站仪进行固定测量的基本步骤和方法，根据实际需求和具体情况，可能还需要进行一些特殊的操作和调整。
在使用全站仪进行测量时，应密切遵循相关的操作手册和指导，确保测量的准确性和可靠性。
使用全站仪进行测量的步骤与技巧
使用全站仪进行测量的步骤与技巧引言全站仪是现代测量技术中的一项重要设备，广泛应用于建筑、土木工程、道路、铁路、桥梁等领域。
它具备高精度、高效率和多功能的特点，不仅可以测量水平角、垂直角和斜距，还能实现实时数据传输和自动化测量。
本文将深入探讨使用全站仪进行测量的步骤与技巧，以帮助读者更好地了解和应用这一先进设备。
一、准备工作在使用全站仪进行测量之前，需要进行一些准备工作，以确保测量的准确性和稳定性。
1.1 校正仪器首先要进行全站仪的校正。
校正包括水平校正和垂直校正。
水平校正可通过调整水平仪使其指示在准确的水平位置；垂直校正则是调整垂直轴，使其保持垂直状态。
校正后的仪器能够提供更准确的测量结果。
1.2 设置基准点在进行测量前，需要确定一个基准点。
基准点可以是固定的测量桩、建筑物角点等，用于确定其他点的位置和高度。
设置基准点时要选择在容易找到且不易移动的位置，以确保后续测量的准确性。
1.3 设置测量坐标系根据实际需要，设置测量坐标系。
常用的有平面坐标系和高程坐标系。
平面坐标系用于测量点的平面位置，高程坐标系则用于测量点的高度。
二、测量过程使用全站仪进行测量时，需要按照一定的步骤进行操作，以获取准确的测量数据。
2.1 定位仪器将全站仪放置在合适的位置上，使其能够覆盖测量区域，并且能够清晰地看到目标点。
在放置仪器时，要注意避免因地面不平或颠簸导致测量结果偏差。
2.2 镜头调准使用全站仪进行测量时，需要对镜头进行调准，以确保目标点清晰可见。
镜头调准时可以使用防震螺丝或调焦手轮进行微调。
调准完成后，可通过检查目标点是否清晰来验证调准结果。
2.3 测量目标点在进行目标点测量时，应该尽量保持稳定和准确。
为了获得更准确的水平角、垂直角和斜距，应该在目标点上放置反光镜，并确保反光镜与全站仪之间的光线通畅。
同时，还要避免其他光线或杂物的干扰。
2.4 数据记录与处理在测量过程中，全站仪可以实时进行数据记录，并且支持数据处理。
使用全站仪进行测量的步骤和注意事项
使用全站仪进行测量的步骤和注意事项全站仪是一种用来进行测量和测绘工作的高精度仪器。
在土木工程、建筑工程、矿业勘探等领域，全站仪被广泛应用于测量地形、建筑物、道路等工程项目的位置、高度和角度等参数。
本文将介绍使用全站仪进行测量的步骤和注意事项。
1. 准备工作在开始测量之前，首先要对全站仪进行校准。
校准全站仪包括水平和垂直校准。
水平校准是调整全站仪的水平，使其准确地水平，而垂直校准是调整全站仪的垂直轴，使其垂直度达到最佳状态。
2. 设置工作站在开始测量之前，需要选择合适的工作站点。
工作站点应尽可能稳定、平整，并远离可能引起干扰的设备，例如高压电线、电磁设备等。
此外，要确保工作站点的视线通畅，以便于进行测量。
3. 建立基准点在进行测量之前，需要建立起一个基准点。
基准点应该是稳固的，例如建筑物的墙角或地面上的标志物。
基准点的位置应能够与所选测量目标建立可见线，以便后续的定位测量。
4. 定位测量开始测量之前，首先需要在全站仪上选择正确的模式和测量参数。
根据所需的测量任务选择合适的测量模式，例如定位、测角、测距等。
根据所选的测量模式，设置合适的测量参数，例如测量精度、测量单位等。
5. 视线准星在进行测量时，需要将全站仪对准目标物体，并确保准星与目标物体对应的位置重合。
通过调整全站仪的水平和垂直轴，使准星与目标物体对齐。
6. 数据记录使用全站仪进行测量时，需要记录测量数据。
可以选择将数据存储在仪器内部的存储器中或通过连接计算机进行实时记录。
测量数据包括测量点的坐标、高程、角度等信息。
7. 注意事项在使用全站仪进行测量时，需要注意以下事项：- 在测量过程中，要确保全站仪的水平度和垂直度始终保持在最佳状态，以确保测量结果的准确性。
- 测量时要小心操作，避免碰撞或摔落全站仪，以免损坏仪器。
- 在使用全站仪进行测量时，应避免强烈的日光直射，因为日光会对全站仪的测量结果产生影响。
- 使用全站仪时，应始终保持良好的仪器保养，定期进行校准和维护，以确保其一直处于最佳工作状态。
全站仪操作详细步骤(全站仪部分讲义)
苏一光全站仪操作细部步骤一、距离测量步骤1：将全站仪架设于测站点已知点O上、对中、调平全站仪。
步骤2：将棱镜架设到待测点A，调平，反光棱镜朝向全站仪。
步骤3：打开仪器，出现画面步骤4：用全站仪对准反光棱镜十字丝中心，按DIST键。
二、坐标测量每个小组选取两个已知点0点和A点，一个待测点B点，并做好标记。
设0点的坐标为（0,0），A点的坐标（10,0），测量待测点B 的坐标。
步骤1：将全站仪架设于测站点O点上，对中整平。
将对中杆棱镜架设后视点A上，将反光棱镜朝向全站仪。
步骤2：打开全站仪电源，按CORD键进入坐标测量，出现如下画面再按F4切换键，步骤三：按F3键，切换到以下画面步骤四：按F1键，出现如下画面步骤六：点F3切换到字母键，点名设置为O。
输入O点坐标（0,0），步骤五：点F3切换到字母键，点名设置为O。
输入O点坐标（0,0），完成后按ENT键结束。
步骤六：按F2键进入如下界面步骤七：按F1输入后视点，出现如下画面，输入后视点坐标，按ENT 键结束。
步骤八：按ENT键保存步骤九：按ENT键保存后出现如下画面，对准反光棱镜，按ENT键，坐标系建立。
步骤10：将反光棱镜移至B点，对中调平，反光棱镜朝向全站仪。
将照准部对准反光棱镜中心，出现如下画面，B点坐标（3.87,0.192）三、坐标放样（应该说明任务才对）步骤1：按MENU菜单键，出现如下画面步骤3：先设置测站点O（仪器架设点）的坐标。
将（0,0）一次输入，高程Z 略过。
N与E坐标输入之间切换按F4确认键，输入完毕后点ENT键结束后视点坐标输入。
步骤4：选择设置后视点，按ENT键进入。
如测站点坐标输入一样，一次输入后视点坐标，出现如下画面，完成输入后按ENT结束。
步骤5：将对中杆放置于后视点（0,10），气泡居中调平，全站仪照准部对准反光棱镜中心后按ENT键，此时，坐标系建立。
选中放样，按ENT键出现如下画面步骤6：依次输入放样点坐标（10,10），然后按ENT键结束放样点坐标输入，出现画面，选择测距后出现如下画面按F1距离键，出现如下画面步骤7：松开水平制动螺旋，，转动照准部，将dHR调为0.00.00，这时，待测点就在视准轴上。
全站仪测量步骤实
全站仪测量步骤实例引言全站仪是现代测量工程中广泛使用的一种测量仪器。
它能够在现场采集高精度的测量数据，并通过软件进行处理和分析。
本文将介绍使用全站仪进行测量的基本步骤，并通过一个实例详细说明。
步骤一：设置测站在使用全站仪进行测量之前，首先需要设置好测站。
具体步骤如下：1.寻找一个相对平坦、开阔的地方，确保测站的周围没有太多的障碍物，以免影响测量的准确性；2.使用三脚架将全站仪稳固地安装在测站上；3.使用水平器或水平仪调整全站仪的水平度；4.使用横轴调节器调整全站仪的水平角；5.使用纵轴调节器调整全站仪的垂直角。
完成上述步骤后，测站设置就完成了，可以开始进行测量。
步骤二：选择目标在测量之前，需要选择要测量的目标。
根据具体情况，可以选择地面上的点、建筑物上的特定位置等。
在选择目标时，应考虑到目标的稳定性和测量的可行性。
步骤三：测量角度接下来，使用全站仪进行角度的测量。
具体步骤如下：1.使用全站仪上的观测镜对准目标，确保观测镜的十字准线正好对准目标；2.按下观测镜上的触发按钮，记录下目标的水平角和垂直角。
这些角度将被用于后续的计算和分析。
步骤四：测量距离完成角度的测量后，接下来进行距离的测量。
具体步骤如下：1.在全站仪上选择合适的测距方式，可以选择激光测距、机械测距等；2.将测量仪器对准目标，观察显示屏上的测距数值，并记录下来。
步骤五：数据处理测量数据采集完成后，需要对数据进行处理和分析，以得出最终的结果。
具体步骤如下：1.将测量得到的角度和距离数据输入到计算机中；2.使用相关的测量软件对数据进行处理，计算出目标的坐标、高程等参数；3.进行数据的分析和校正，确保测量结果的准确性；4.根据实际需要，可以生成测量报告或图纸，以便后续的使用和参考。
实例：测量建筑物高度假设我们需要测量一个建筑物的高度。
以下是具体的测量步骤：1.设置好测站，并确保全站仪的水平度和垂直度调整到位；2.选择建筑物上的一个稳定的点作为目标；3.使用全站仪测量该目标的水平角和垂直角；4.移动到建筑物的底部，使用全站仪测量底部点和目标点之间的水平距离；5.使用全站仪测量目标点和建筑物顶部的水平角和垂直角；6.移动到建筑物的顶部，使用全站仪测量顶部点和目标点之间的水平距离；7.根据测量得到的数据，利用三角测量原理计算出建筑物的高度。
全站仪测量方法步骤
全站仪测量方法步骤全站仪可是个很厉害的测量小能手呢。
那它测量的时候都有啥步骤呀？一、仪器安置。
咱得先找个合适的地儿把全站仪放好。
这个地方要比较开阔，能看到咱要测量的那些点。
就像给它找个小窝一样。
把三脚架支好，三条腿稳稳当当的，就像三脚架的脚在地上扎根了似的。
然后把全站仪小心翼翼地放在三脚架上，拧紧螺丝，可不能让它晃悠，不然测量就不准啦。
二、对中整平。
这一步可重要啦。
对中呢，就是要让全站仪的中心和咱们要测量的控制点重合。
一般可以通过光学对中器或者激光对中器来弄。
眼睛瞅着那个小圆圈或者小光斑，慢慢挪动三脚架，让它正好在点上。
整平呢，就是让全站仪的水准气泡居中。
有那种圆形的水准气泡和管水准气泡。
先调圆气泡，大致在中间了，再调管气泡。
这就像是给全站仪调整坐姿，让它端端正正的。
通过调整脚螺旋，看着气泡左跑跑右跑跑，最后乖乖地待在中间，就像小气泡找到自己的家一样。
三、设置测站。
在全站仪的菜单里找到设置测站这个功能。
把测站的坐标、高程这些信息输进去。
这就像是告诉全站仪“你现在在这儿呢，这就是你的起始位置”。
如果有后视点的话，也要把后视点的坐标输进去。
四、定向。
定向就是确定全站仪的方向。
瞄准后视点，一般通过望远镜上的瞄准器先大致瞄准，然后再通过调焦让后视点看得更清楚。
按一下全站仪上的定向按钮，这时候全站仪就知道自己朝着哪个方向啦，就像给它指了个路。
五、测量。
好啦，前面都准备好之后就可以测量啦。
瞄准要测量的点，按一下测量键，全站仪就会很快算出这个点的坐标、距离、高差这些数据啦。
测量的时候眼睛可得看准了，就像狙击手瞄准目标一样。
如果要测量多个点，就一个一个地瞄准测量就好啦。
全站仪测量就是这么个有趣又严谨的过程呢。
每一步都做好了，就能得到准确的测量结果啦。
全站仪测量原理及操作方法步骤
全站仪测量原理及操作方法步骤全站仪是一种用于测量地面点的仪器，它结合了测角仪和测距仪的功能，具有高精度和高效率的特点。
全站仪测量原理基于三角测量原理和电子测距原理，通过测量角度和距离来确定地面点的位置和坐标。
全站仪的操作方法步骤如下：1. 设置基准点：在进行测量之前，需要选择一个基准点作为参考点。
基准点可以是已知坐标的点，也可以是通过其他测量方法得到的点。
将全站仪放置在基准点上，并进行水平调整。
2. 安装反光镜：在需要测量的点上安装反光镜，反光镜的位置应该与地面点的位置相对应。
反光镜是全站仪进行测量的目标，通过反射光线来测量角度和距离。
3. 操作全站仪：打开全站仪的电源，进入测量模式。
全站仪一般有触摸屏或键盘，通过操作界面选择测量模式和参数设置。
4. 定位目标点：将全站仪对准目标点，通过望远镜观察目标点，并使用调焦手轮调整清晰度。
当目标点对准中心十字线时，按下测量按钮进行测量。
5. 测量角度：全站仪会自动测量目标点与基准点之间的水平角度和垂直角度。
测量结果以角度值的形式显示在屏幕上。
6. 测量距离：全站仪会向目标点发射一束红外线，反射回来后通过计算时间差来确定距离。
测量结果以距离值的形式显示在屏幕上。
7. 计算坐标：通过测量的角度和距离，结合基准点的坐标，可以计算出目标点的坐标。
全站仪会自动进行坐标计算，并将结果显示在屏幕上。
8. 记录数据：将测量结果记录下来，可以使用纸质记录或电子记录方式。
记录下的数据可以用于后续的地图制作、工程设计等。
9. 移动测量：如果需要测量其他点，可以将全站仪移动到新的位置，重复以上步骤进行测量。
在移动测量时，需要保持全站仪的水平和稳定，以确保测量的准确性。
10. 数据处理：在测量完成后，可以对测量数据进行处理和分析。
常见的数据处理方式包括坐标计算、误差分析、图形显示等。
全站仪是现代测量技术中常用的仪器之一，它在土地测量、建筑工程、道路设计等领域具有广泛的应用。
通过了解全站仪的测量原理和操作方法，可以更好地进行测量工作，并提高测量的准确性和效率。
全站仪测量步骤详细
全站仪是一种高精度测量仪器，广泛应用于土木工程、建筑工程、道路工程等领域。
通过使用全站仪，我们可以准确测量地点的水平和垂直角度，从而获得各种测量数据。
本文将详细介绍全站仪的测量步骤，以帮助操作人员正确使用该仪器。
步骤一：设置全站仪在开始测量之前，首先需要正确设置全站仪。
具体步骤如下：1.在平整的地面上放置全站仪的三脚架，并确保三脚架稳固。
2.通过调整三脚架的高度，将全站仪放置在合适的位置。
3.使用水平仪或水平器来确保全站仪水平放置。
调整三脚架的螺丝，使全站仪保持水平状态。
4.打开全站仪并等待其初始化。
根据不同的全站仪型号，初始化时间可能会有所不同。
步骤二：选择测量模式全站仪具有多种测量模式，包括距离测量、角度测量和坐标测量等。
在进行具体测量之前，需要根据实际需求选择合适的测量模式。
一般情况下，测量模式可以通过全站仪的操作界面进行选择。
步骤三：标定和校准在开始实际测量之前，需要对全站仪进行标定和校准，以确保测量结果的准确性。
标定和校准的具体步骤如下：1.进行水平标定：通过调整全站仪的水平仪，使其显示完全水平状态。
2.进行垂直标定：通过调整全站仪的垂直轴，使其垂直于水平面。
3.进行角度校准：使用全站仪自带的标准板或遥控器上的标志物，对全站仪的角度进行校准。
步骤四：测量目标点在进行实际测量之前，需要确定测量的目标点，并进行测量。
具体步骤如下：1.目视测量：使用全站仪的望远镜，目视目标点，并通过调节全站仪的水平和垂直角度，对目标点进行测量。
2.触发测量：将全站仪的测量棱镜或测距棍放置在目标点上，并通过操作全站仪上的触发按钮，触发测量动作。
步骤五：记录和保存数据在完成测量之后，需要记录和保存测量数据。
具体步骤如下：1.在全站仪上设置数据存储位置和方式，并确保数据可以正确保存。
2.将测量数据记录到全站仪上，包括距离、角度和坐标等数据。
3.根据需要，可以通过连接电脑或其他设备，将测量数据导出和保存到其他存储介质或软件中。
全站仪使用方法及使用步骤(详细)
全站仪使用方法及使用步骤(详细)
全站仪是一种高精度测量仪器，主要用于测量地面上各种工程建筑物的位置、高度、角度等参数。
以下是全站仪的使用方法及使用步骤：
一、准备工作
1.选好测量点：在测量前需要选好测量点，确保测量点的地形平坦，无遮挡物，避免误差。
2.设置基准点：在进行测量前需要设置基准点，以便后续的测量结果都可以以此为基准进行计算。
3.安装三脚架：将三脚架放置在测量点上，调整三脚架的高度，使其与地面平齐。
4.安装全站仪：将全站仪放置在三脚架上，调整全站仪的水平，使其与地面平行。
二、测量步骤
1.进行目标测量：通过全站仪的望远镜观测目标点，记录目标点的水平角度和垂直角度。
2.进行距离测量：通过全站仪的测距仪测量目标点与全站仪之间的距离。
3.进行数据处理：将测量的数据输入到计算机中进行处理，计算出目标点的坐标和高度等参数。
4.进行校正：在测量过程中需要进行校正，以确保测量结果的准确性。
5.进行记录：将测量结果记录下来，以备后续使用。
三、注意事项
1.在进行测量前需要进行充电，以确保全站仪的电量充足。
2.在进行测量时需要注意安全，避免发生意外事故。
3.在进行测量时需要注意环境因素，如风、雨、雪等天气因素，以避免对测量结果的影响。
4.在进行测量时需要注意测量精度，避免误差。
以上是全站仪的使用方法及使用步骤，需要在实际操作中不断练习和积累经验，才能更好地掌握全站仪的使用技巧。
使用全站仪测量的步骤与技巧
使用全站仪测量的步骤与技巧全站仪是一种高精度测量仪器，广泛应用于工程测量、土地测绘、建筑施工等领域。
它可以同时测量水平角、垂直角和斜距，准确度高、操作简便，因此备受工程师和测量员的青睐。
本文将介绍使用全站仪进行测量的步骤与技巧，希望对初学者有所帮助。
一、准备工作在使用全站仪进行测量之前，首先需要进行一些准备工作。
首先，检查全站仪是否处于正常工作状态，包括电池电量、仪器的调准情况等。
其次，选择合适的测量基准点，并确保其地面平整、稳固，以保证测量的准确性。
此外，还需要根据实际情况选择合适的测量模式，如角度测量、距离测量等。
二、测量点的设置在进行测量之前，需要设置测量点。
首先，在测量点的位置上打上标记，以便于后续的测量工作。
在设置测量点时，应尽量选择平坦的地面，并避免有高大建筑物或大树等遮挡物的位置。
对于需要进行高程测量的点，可以使用水平标杆进行设置，以保证测量的准确性。
三、仪器的调准在开始测量之前，需要对全站仪进行调准。
调准的目的是确保全站仪测量的准确性和可靠性。
首先，进行水平仪的调准。
使用调准器找出水平仪的误差，并进行调整，使其准确水平。
其次，进行垂直仪的调准。
同样使用调准器找出垂直仪的误差，并进行调整，使其准确垂直。
最后，进行距离仪的调准。
使用标准板进行距离仪的校准，以保证测量的准确性。
四、进行测量在调准完成后，可以开始进行测量。
首先，选择合适的测量模式，如角度测量、距离测量等。
然后，将全站仪对准所需测点，并进行测量。
在进行角度测量时，应注意保持全站仪稳定，避免仪器晃动或受到外界干扰。
测量完成后，将测得的数据记录下来，并对其进行分析和处理。
五、数据处理与分析测量完成后，需要对所得数据进行处理和分析。
首先，将测得的角度和距离数据进行校正，以纠正由于测量误差等原因引起的偏差。
然后，可以使用相应的软件对数据进行进一步处理，如绘制测量平面图、计算测点坐标等。
最后，对处理后的数据进行分析，以帮助解决实际问题或评估测量结果的准确性。
使用全站仪进行测量的步骤与技巧解析
使用全站仪进行测量的步骤与技巧解析全站仪是一种集测角度、测距离和测高程为一体的精密测量仪器。
它广泛应用于土地测量、建筑测量、道路测量等领域，具有高精度、高效率和高可靠性的特点。
然而，要正确地使用全站仪进行测量，需要掌握一系列的步骤和技巧，下面将详细解析。
一、设立基准点在进行全站仪测量之前，首先要选择一个固定的点作为基准点。
这个基准点是全站仪进行后续测量的参考点，必须稳定并且易于找到。
基准点的设置要尽量选择在平坦、坚固的地面上，以确保全站仪的测量数据准确可靠。
二、准备全站仪在开始实际测量之前，需要做一系列的准备工作。
首先，要检查全站仪的电池电量是否充足，确保能够正常使用。
其次，要检查全站仪的水平是否校准准确，通过调整仪器上的水平气泡，使其保持在准确的水平位置。
最后，还要检查测量棒的长度和质量，确保测量棒与全站仪的配合使用达到最佳效果。
三、设置测量参数在开始测量之前，需要设置一些测量参数，以确保测量过程的准确性和方便性。
首先，要选择合适的测量模式，根据需要选择角度测量、距离测量或高程测量等模式。
其次，要选择测量精度，根据实际需求选择高精度或普通精度。
最后，要设置整个测量过程的单位制，包括角度单位、距离单位和高程单位等。
四、测量数据全站仪的主要功能是测量角度、测量距离和测量高程。
在测量过程中，需要根据实际情况选择测量模式和方法，以获取准确的数据。
在测量角度时，要将全站仪对准目标点，并使用测量棒测量目标点与全站仪之间的角度。
在测量距离时，要通过全站仪的激光测距功能，测量目标点与全站仪之间的距离。
在测量高程时，要使用全站仪的高程装置，测量目标点的高程数值。
五、数据处理与分析在测量完成后，需要对测量数据进行处理和分析，以得出最终的测量结果。
首先，需要进行数据校正和修正，将原始数据进行清理和筛选，排除不符合要求的数据。
其次，要通过专业的软件或算法，对数据进行处理和计算，得出测量结果。
最后，要对结果进行分析和验证，与实际情况进行对比，判断测量的准确性和可靠性。
全站仪坐标测量的主要步骤和方法
全站仪坐标测量的主要步骤和方法前言全站仪是一种高精度的测量设备，广泛应用于土木工程、建筑工程和测量工程等领域。
全站仪的使用可以大大提高测量的准确性和效率。
在进行全站仪坐标测量时，需要遵循一系列的步骤和方法，以确保测量的结果准确可靠。
本文将介绍全站仪坐标测量的主要步骤和方法。
步骤一：设定基准点在进行全站仪坐标测量之前，首先需要设定一个基准点。
基准点是作为测量起点的点，它的坐标被假定为已知。
一般情况下，基准点可以是一个已知的地理位置或者已经进行过测量的控制点。
通过设定基准点，可以确保测量结果的相对准确性。
步骤二：架设全站仪在测量现场，需要架设全站仪。
全站仪需要放置在一个稳定的支架上，以确保测量的精确性。
在架设全站仪之前，需要检查全站仪的电源和数据存储设备，确保其正常工作。
步骤三：测量目标点在进行全站仪坐标测量时，需要选择一系列目标点进行测量。
目标点可以是需要测量的物体的角点或者其他特定位置。
在测量目标点之前，需要清理目标点周围的杂物，并使用测量棒或反光目标等辅助工具，以帮助全站仪准确定位目标点。
步骤四：测量数据一旦目标点准备就绪，可以开始进行测量。
全站仪采用光学测量原理，通过测量仪器发出的激光束与目标点反射回的信号进行测距和角度测量。
测量数据会自动存储在全站仪的内部存储器或外部存储设备中。
步骤五：数据处理完成测量后，需要进行数据处理，以求得目标点的准确坐标。
数据处理通常包括距离测量值的校正、仪器高度的补偿和数据纠正等步骤。
可以使用特定的测量数据处理软件，将测量数据导入电脑进行计算和分析。
步骤六：结果输出最后一步是将测量结果进行输出。
根据需要，可以将结果以表格、图形或其他形式进行展示。
同时，还可以将结果导入至其他工程软件进行进一步的处理和分析。
结论全站仪坐标测量是一种高精度的测量方法，通过设定基准点、架设全站仪、测量目标点、测量数据、数据处理和结果输出等一系列步骤，可以得出目标点的准确坐标。
全站仪的应用在土木工程、建筑工程和测量工程等领域具有广泛的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、全站仪定向
1、其中一点设站，架全站仪，另一点放棱镜；
2、点击数据采集，输入测站点（就是放仪器点）的坐标和仪器高，点击下一步；
3、输入定向点（就是不架仪器的一点）坐标，棱镜高输不输都行。
4、仪器瞄准棱镜，点击测量，看一下显示的坐标和输入点的坐标差别大不大，
不大的话定向完成。
差别太大重复2、3步骤。
二、测图
1、确定棱镜高，根据地形调节。
2、将棱镜高输入仪器，将棱镜树在待求点，点击测量，保存坐标。
3、继续测量，点击同前。
4、测图完成后，导出数据，用cass作图，就好了。
三：注意事项
1、注意棱镜高和一起输入的棱镜高一致；
2、仪器断电需要重新定向；
3、对于看不到的点设置转站最多两站。
放样方法：
根据已知的两个坐标点给全站仪定向，然后输入要放的点的坐标，全站仪会显示角度和距离，你转动全站仪，使显示角度接近零，
然后拿着棱镜沿镜头指向走显示的距离，用全站仪瞄镜子，点测量，
看显示的角度和距离误差，不断调整。
距离误差1-2mm，角度差+-（1-2）秒。
（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
