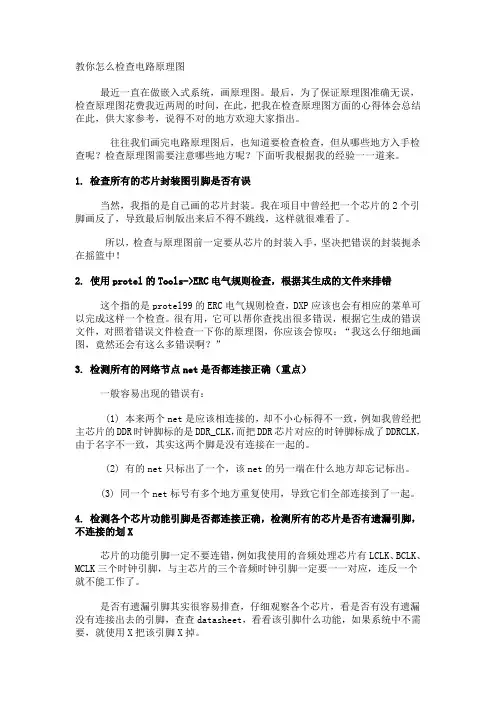

教你怎么检查电路原理图最近一直在做嵌入式系统，画原理图。
最后，为了保证原理图准确无误，检查原理图花费我近两周的时间，在此，把我在检查原理图方面的心得体会总结在此，供大家参考，说得不对的地方欢迎大家指出。
往往我们画完电路原理图后，也知道要检查检查，但从哪些地方入手检查呢？检查原理图需要注意哪些地方呢？下面听我根据我的经验一一道来。
1. 检查所有的芯片封装图引脚是否有误当然，我指的是自己画的芯片封装。
我在项目中曾经把一个芯片的2个引脚画反了，导致最后制版出来后不得不跳线，这样就很难看了。
所以，检查与原理图前一定要从芯片的封装入手，坚决把错误的封装扼杀在摇篮中！2. 使用protel的Tools->ERC电气规则检查，根据其生成的文件来排错这个指的是protel99的ERC电气规则检查，DXP应该也会有相应的菜单可以完成这样一个检查。
很有用，它可以帮你查找出很多错误，根据它生成的错误文件，对照着错误文件检查一下你的原理图，你应该会惊叹：“我这么仔细地画图，竟然还会有这么多错误啊？”3. 检测所有的网络节点net是否都连接正确（重点）一般容易出现的错误有：(1) 本来两个net是应该相连接的，却不小心标得不一致，例如我曾经把主芯片的DDR时钟脚标的是DDR_CLK，而把DDR芯片对应的时钟脚标成了DDRCLK，由于名字不一致，其实这两个脚是没有连接在一起的。
(2) 有的net只标出了一个，该net的另一端在什么地方却忘记标出。
(3) 同一个net标号有多个地方重复使用，导致它们全部连接到了一起。
4. 检测各个芯片功能引脚是否都连接正确，检测所有的芯片是否有遗漏引脚，不连接的划X芯片的功能引脚一定不要连错，例如我使用的音频处理芯片有LCLK、BCLK、MCLK三个时钟引脚，与主芯片的三个音频时钟引脚一定要一一对应，连反一个就不能工作了。
是否有遗漏引脚其实很容易排查，仔细观察各个芯片，看是否有没有遗漏没有连接出去的引脚，查查datasheet，看看该引脚什么功能，如果系统中不需要，就使用X把该引脚X掉。
原理图怎么看
原理图怎么看首先，要理解原理图的符号含义。
原理图中使用了各种各样的符号来表示不同的元器件和连接线，比如电阻、电容、电感、晶体管等。
这些符号都有其固定的含义，只有理解了这些符号的含义，才能准确地理解原理图所表达的内容。
因此，初学者在看原理图时，首先要对常用的元器件符号进行系统的学习，可以通过查阅相关的资料或者教材来进行学习。
其次，要了解原理图的连接方式。
原理图中的连接线不仅仅表示两个元器件之间的物理连接，更重要的是表示它们之间的电气连接关系。
在原理图中，连接线的交叉和交汇是有特定的规则的，通过这些规则可以清晰地表达出各个元器件之间的连接关系。
因此，在看原理图时，要注意观察连接线的走向和交叉方式，从而准确地理解元器件之间的连接关系。
另外，要注意原理图中的标注和注释。
在原理图中，通常会有各种各样的标注和注释，比如元器件的型号、数值、工作状态等信息，这些信息对于理解原理图的含义非常重要。
因此，在看原理图时，要仔细阅读每一个标注和注释，了解其中所包含的信息，这样才能全面地理解原理图所表达的内容。
此外，要结合实际的电路原理和工作原理来理解原理图。
原理图不仅仅是一张图纸，更重要的是它所表达的电路原理和工作原理。
因此，在看原理图时，要结合实际的电路原理和工作原理来进行理解，这样才能更加深入地理解原理图所表达的内容。
最后，要多看、多练。
原理图是一种图形化的表达方式，对于初学者来说可能会有一定的难度，因此要多看、多练，通过不断地学习和实践来提高对原理图的理解能力。
可以选择一些简单的电路图进行练习，逐渐提高对原理图的理解能力。
总之，原理图是电子产品设计中非常重要的一环，对于设计师来说，掌握如何正确地看懂原理图是非常重要的。
通过对原理图符号含义的理解、连接方式的了解、标注和注释的认真阅读、结合实际的电路原理和工作原理来理解，以及多看、多练，相信大家都能够掌握如何正确地看懂原理图。
希望本文对大家有所帮助，谢谢阅读！。
教你学会看手机电路图轻松修手机

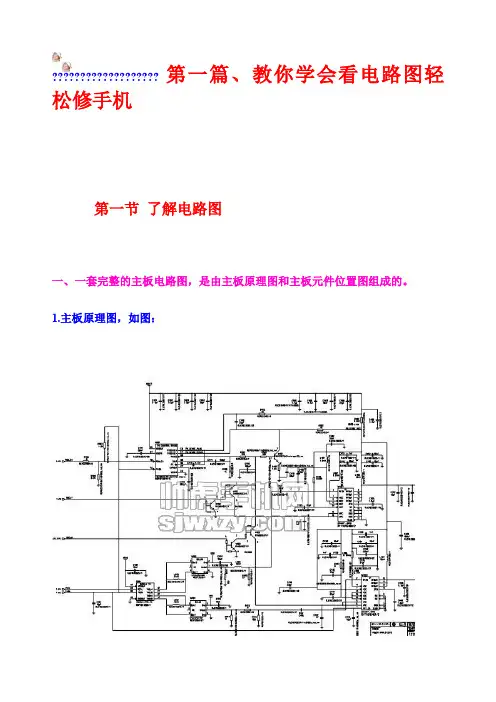

??????????????????? 第一篇、教你学会看电路图轻松修手机第一节了解电路图一、一套完整的主板电路图，是由主板原理图和主板元件位置图组成的。
1.主板原理图，如图：2.主板元件位置图，如图：主板元件位置图的作用：是方便用户找到相应元件所在主板的正确位置。
而主板原理图是让用户对主板的电路原理有所了解，知道各个芯片的功能，及其线路的连接。
二、相关名词解释电路图中会涉及到许多英文标识，这些标识主要起到了辅助解图的作用，如果不了解它们，根本不知道他们的作用，也就根本不可能看得懂原理图。
所以在这里我们会将主要的英文标识进行解释。
希望大家能够背熟记熟，同时希望大家多看电路图，对不懂的英文及时查找记熟。
如图：以上英文标识在电路图上会灵活出现，比如“扬声器”是“SPEAKER” ，它的缩写就是“SPK”，“正极”是“positive” ，缩写是“P” ，那么如果在图中标记SPKP，那么就证明它是扬声器正极。
所以当有英文不明白的时候，可以将它们拆开后再进行理解，请大家灵活运用。
第二节主板元件位置图一、元件编号每一个元件在主板元件位置图中，都有一个唯一的编号。
这个编号由英文字母和数字共同组成。
编号规则可以分成以下几类：芯片类：以U 为开头，如CPU U101接口类：以J 为开头，如键盘接口J1202三极管类：以Q 为开头，如三极管Q1206二级管类：以D 为开头，如二极管D1102晶振类：以X 为开头，如26M 晶体X901电阻类：以R 或VR（压敏电阻）为开头，如电阻R32 VR211 电容类：以C 为开头，如电容C101电感类：以L 为开头，如电感L1104侧键类：以S 为开头，如侧键S1201电池类：以 B 为开头，如备用电池B201屏蔽罩：以SH 为开头，如屏蔽罩SH1振动器：以M 为开头，如振子M201还有一部分标号是主板上的测试点，以TP 为开头。
二、查找元件功能用户可以根据相应的元件编号去查找主板原理图，从而了解此元件的作用。
教你看懂电路图：4个步骤来看电子电路图最简单

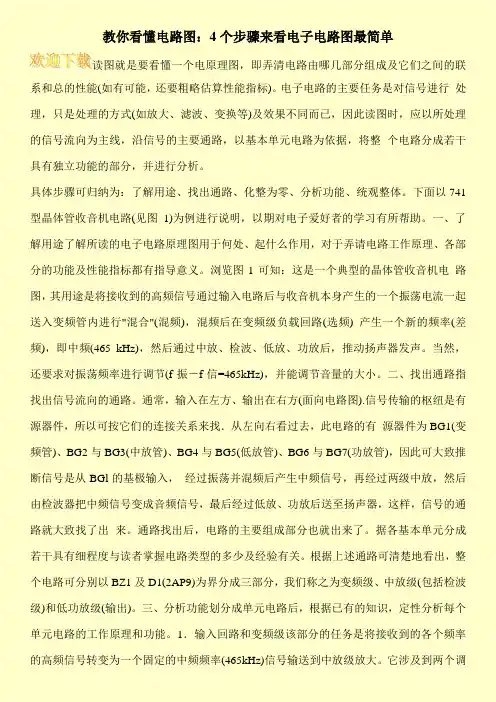

教你看懂电路图：4个步骤来看电子电路图最简单读图就是要看懂一个电原理图，即弄清电路由哪几部分组成及它们之间的联系和总的性能(如有可能，还要粗略估算性能指标)。
电子电路的主要任务是对信号进行处理，只是处理的方式(如放大、滤波、变换等)及效果不同而已，因此读图时，应以所处理的信号流向为主线，沿信号的主要通路，以基本单元电路为依据，将整个电路分成若干具有独立功能的部分，并进行分析。
具体步骤可归纳为：了解用途、找出通路、化整为零、分析功能、统观整体。
下面以741型晶体管收音机电路(见图1)为例进行说明，以期对电子爱好者的学习有所帮助。
一、了解用途了解所读的电子电路原理图用于何处、起什么作用，对于弄请电路工作原理、各部分的功能及性能指标都有指导意义。
浏览图1可知：这是一个典型的晶体管收音机电路图，其用途是将接收到的高频信号通过输入电路后与收音机本身产生的一个振荡电流一起送入变频管内进行"混合"(混频)，混频后在变频级负载回路(选频) 产生一个新的频率(差频)，即中频(465 kHz)，然后通过中放、检波、低放、功放后，推动扬声器发声。
当然，还要求对振荡频率进行调节(f振－f信=465kHz)，并能调节音量的大小。
二、找出通路指找出信号流向的通路。
通常，输入在左方、输出在右方(面向电路图).信号传输的枢纽是有源器件，所以可按它们的连接关系来找．从左向右看过去，此电路的有源器件为BG1(变频管)、BG2与BG3(中放管)、BG4与BG5(低放管)、BG6与BG7(功放管)，因此可大致推断信号是从BGl的基极输入，经过振荡并混频后产生中频信号，再经过两级中放，然后由检波器把中频信号变成音频信号，最后经过低放、功放后送至扬声器，这样，信号的通路就大致找了出来。
通路找出后，电路的主要组成部分也就出来了。
据各基本单元分成若干具有细程度与读者掌握电路类型的多少及经验有关。
根据上述通路可清楚地看出，整个电路可分别以BZ1及D1(2AP9)为界分成三部分，我们称之为变频级、中放级(包括检波级)和低功放级(输出)。
如何看懂电路原理图
如何看懂电路原理图
要看懂电路原理图，不需要标题，可以按照以下步骤操作：
1. 阅读电路原理图的符号表：电路原理图中使用了各种电子元件的符号。
首先，阅读符号表，了解每个元件的符号及其含义。
2. 找到电源：电路原理图通常会标明电源的位置，一般为电池或电源供应器符号。
确定电源的极性，正极和负极。
3. 识别元件的连接：根据符号表，识别电路中的元件，并确定其与其他元件的连接方式。
例如，电阻器通常用直线表示，电容器用平行线表示，电感用一个S形符号表示。
4. 确定电路的路径：根据元件的连线，确定电流的流动路径。
电流从正极流向负极形成一个闭合的回路。
5. 分析电路的功能：根据电路中的各个元件的功能和组合方式，判断电路的功能。
例如，如果有一个二极管连接到电路中，那么可能是一个整流电路。
6. 注意元件之间的关系：注意元件之间的连线和连接方式，这些信息可以帮助你理解元件之间的关系。
例如，如果一个元件与另一个元件直接相连，可能表示它们之间存在电流的流动。
7. 综合判断：根据以上的分析和理解，综合判断整个电路的功能和工作原理。
通过以上步骤，你应该能够对电路原理图有一个较好的理解，从而可以看懂电路原理图，并理解电路的功能和工作原理。
一分钟教你看懂电工图纸

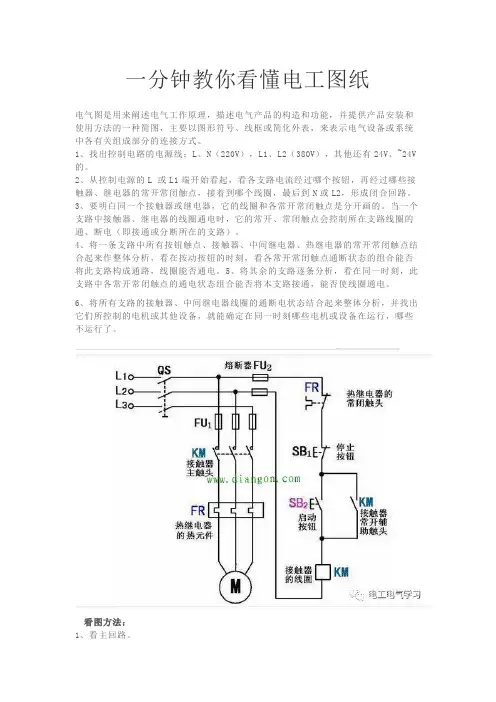

一分钟教你看懂电工图纸电气图是用来阐述电气工作原理，描述电气产品的构造和功能，并提供产品安装和使用方法的一种简图，主要以图形符号、线框或简化外表，来表示电气设备或系统中各有关组成部分的连接方式。

1、找出控制电路的电源线：L、N（220V），L1、L2（380V），其他还有24V、~24V 的。
2、从控制电源的L 或L1端开始看起，看各支路电流经过哪个按钮，再经过哪些接触器、继电器的常开常闭触点，接着到哪个线圈，最后到N或L2，形成闭合回路。
3、要明白同一个接触器或继电器，它的线圈和各常开常闭触点是分开画的。
当一个支路中接触器、继电器的线圈通电时，它的常开、常闭触点会控制所在支路线圈的通、断电（即接通或分断所在的支路）。
4、将一条支路中所有按钮触点、接触器、中间继电器、热继电器的常开常闭触点结合起来作整体分析，看在按动按钮的时刻，看各常开常闭触点通断状态的组合能否将此支路构成通路，线圈能否通电。
5、将其余的支路逐条分析，看在同一时刻，此支路中各常开常闭触点的通电状态组合能否将本支路接通，能否使线圈通电。
6、将所有支路的接触器、中间继电器线圈的通断电状态结合起来整体分析，并找出它们所控制的电机或其他设备，就能确定在同一时刻哪些电机或设备在运行，哪些不运行了。
看图方法：1、看主回路。
2、在看控制回路。
控制回路要求是从上到下，从左到右。
3、看图前必须搞清楚各电器符号含义才能方便看图。
分析主电路：无论线路设计还是线路分析都是先从主电路入手。
主电路的作用是保证机床拖动要求的实现。
从主电路的构成可分析出电动机或执行电器的类型、工作方式，起动、转向、调速、制动等控制要求与保护要求等内容。
分析控制电路：主电路各控制要求是由控制电路来实现的，运用“化整为零”、“顺藤摸瓜”的原则，将控制电路按功能划分为若干个局部控制线路，从电源和主令信号开始，经过逻辑判断，写出控制流程，以简便明了的方式表达出电路的自动工作过程。
分析辅助电路：辅助电路包括执行元件的工作状态显示、电源显示、参数测定、照明和故障报警等。
中考物理之如何看懂电路图
中考物理之如何看懂电路图电路图是指用电路元件符号表示电路连接的图。
三步看懂电路图的方法1、判断信号处理流程方向根据电路图的整体功能，找出整个电路圆的总输入端和总输出端，即可判断出电路图的信号处理流程方向。
2、划分单元电路一般来讲，晶体管、集成电路等是各单元电路的核心元器件。
因此，我们可以以晶体管或集成电路等主要元器件为标志，按照信号处理流程方向将电路图分解为若干个单元电路，并据此画出电路原理方框图。
方框图有助于我们掌握和分析电路图。
3、分析直流供电电路电路图中通常将电源安排在右侧，直流供电电路按照从右到左的方向排列。
掌握电路工作原理1、分析主电路。
从主电路人手，根据每台电动机和执行电器的控制要求去分析各电动机和执行电器的控制内容，如电动机启动、转向控制、制动等基本控制环节。
2、分析辅助电路。
看辅助电路电源，弄清辅助电路中各电器元件的作用及其相互间的制约关系。
3、分析联锁与保护环节。
生产机械对于安全性、可靠性有很高的要求，实现这些要求，除了合理地选择拖动、控制方案以外，在控制线路中还设置了一系列电气保护和必要的电气联锁。
4、分析特殊控制环节。
在某些控制线路中，还设置了一些与主电路、控制电路关系不密切，相对独立的某些特殊环节。
如产品计数装置、自动检测系统、晶闸管触发电路、自动调温装置等。
这些部分往往自成一个小系统，其读图分析的方法可参照上述分析过程，并灵活运用所学过的电子技术、交流技术、自控系统、检测与转换等知识逐一分析。
5、总体检查。
经过化整为零，逐步分析了每一局部电路的工作原理以及各部分之间的控制关系之后，还必须用集零为整的方法，检查整个控制线路，看是否有遗漏。
最后还要从整体角度去进一步检查和理解各控制环节之间的联系，以达到清楚地理解电路图中每一电气元器件的作用、工作过程及主要参数。
如何判断电路中的接线错误
如何判断电路中的接线错误电路中的接线错误是电路设计与实现过程中常见的问题之一。
正确的接线对电路的正常工作至关重要，而接线错误则可能导致电路无法正常工作、短路、火灾等安全隐患。
因此，判断电路中的接线错误是非常重要的一项技能。
本文将介绍几种常见的方法和技巧，帮助读者准确判断电路中的接线错误。
一、查看接线图和原理图在判断电路接线错误之前，首先需要掌握电路的接线图和原理图。
接线图是电路的实际布线图，而原理图是电路设计者绘制的电路工作原理图，其中标明了电路元件的连接方式和电路的工作原理。
通过对比接线图和原理图，可以发现潜在的接线错误。
在比对的过程中，需要注意元件之间、元件与电源之间的连接是否一致。
例如，正极和负极是否正确连接，电阻、电容、电感等元件是否按照原理图的连接方式正确进行布线。
如果发现接线与原理图不一致的地方，很可能存在接线错误。
二、使用电路测试仪器电路测试仪器是判断电路中接线错误的有力工具之一。
常见的电路测试仪器有万用表、示波器等。
使用这些仪器可以对电路中的信号进行量测和观察，从而判断接线是否正确。
1. 使用万用表测量电阻：在电路中，电阻通常是进行电流限制和电压分压的重要组成部分。
通过万用表测量电阻，可以判断电阻的连接是否正确。
如果电阻值明显不符合预期，那么可能存在接线错误。
此外，还可以使用万用表来测试其他元件，如电容器和电感等。
2. 使用示波器观察信号波形：示波器可以显示电路中信号的波形和频率等信息。
通过观察信号波形，可以判断电路中的接线是否正确。
如果波形不符合预期，可能存在接线错误。
例如，如果期望得到一个正弦波信号，但示波器显示的是噪声信号或方波信号，那么可能存在接线错误。
三、逐一检查电路连接如果发现接线图和原理图存在差异，或者使用电路测试仪器无法准确判断接线错误，可以逐一检查电路连接。
这需要耐心和细心，逐个检查电路中的连接是否正确。
在检查过程中，可以采取以下步骤：1. 核对电路元件：检查电路中的每个元件，确保其引脚连接正确。
电气原理图 识读
电气原理图识读
电气原理图是一种用来表示电气设备和电气系统连接的图表。
在识读电气原理图时，需要注意以下几点：
1. 首先，观察图表中的各种符号和线路连接。
电气原理图中常见的符号有电源、开关、电灯、电动机等，根据图例可以准确判断所表示的元件和设备。
2. 其次，关注各个元件之间的连线方式。
电气原理图中的线路连接方式有直线连接、交叉连接、并联连接、串联连接等，需要根据线路的连接方式来理解电路的工作原理。
3. 在识读电气原理图时，需要特别注意元件之间的关系和作用。
比如，开关控制电流的通断，电源提供电能，电灯转化电能为光能等。
在识读电气原理图时，避免使用标题相同的文字，可以通过使用编号或注释的方式来标识不同的元件和线路连接。
这样可以减少混淆，更加清晰地理解电气原理图的含义。
电路原理图检查的十大步骤详解
电路原理图检查的十大步骤详解最近一直在做嵌入式系统，画原理图。
最后，为了保证原理图准确无误，检查原理图花费我近两周的时间，在此，把我在检查原理图方面的心得体会总结在此，供大家参考，说得不对的地方欢迎大家指出。
往往我们画完电路原理图后，也知道要检查检查，但从哪些地方入手检查呢?检查原理图需要注意哪些地方呢?下面听我根据我的经验一一道来。
1.检查所有的芯片封装图引脚是否有误当然，我指的是自己画的芯片封装。
我在项目中曾经把一个芯片的2个引脚画反了，导致最后制版出来后不得不跳线，这样就很难看了。
所以，检查与原理图前一定要从芯片的封装入手，坚决把错误的封装扼杀在摇篮中！2.使用protel的Tools->ERC电气规则检查，根据其生成的文件来排错这个指的是protel99的ERC电气规则检查，DXP应该也会有相应的菜单可以完成这样一个检查。
很有用，它可以帮你查找出很多错误，根据它生成的错误文件，对照着错误文件检查一下你的原理图，你应该会惊叹：“我这么仔细地画图，竟然还会有这么多错误啊？”3.检测所有的网络节点net是否都连接正确（重点）一般容易出现的错误有：1)本来两个net是应该相连接的，却不小心标得不一致，例如我曾经把主芯片的DDR时钟脚标的是DDR_CLK，而把DDR芯片对应的时钟脚标成了DDRCLK，由于名字不一致，其实这两个脚是没有连接在一起的。
2)有的net只标出了一个，该net的另一端在什么地方却忘记标出。
3)同一个net标号有多个地方重复使用，导致它们全部连接到了一起。
4.检测各个芯片功能引脚是否都连接正确，检测所有的芯片是否有遗漏引脚，不连接的划X芯片的功能引脚一定不要连错，例如我使用的音频处理芯片有LCLK、BCLK、MCLK三个时钟引脚，与主芯片的三个音频时钟引脚一定要一一对应，连反一个就不能工作了。
是否有遗漏引脚其实很容易排查，仔细观察各个芯片，看是否有没有遗漏没有连接出去的引脚，查查datasheet，看看该引脚什么功能，如果系统中不需要，就使用X把该引脚X 掉。
如何快速看懂电气原理图
如何快速看懂电气原理图电气原理图是根据控制线图工作原理绘制，结构简单，层次分明。
主要用于研究和分析电路工作原理。
要想看电气原理图要先清楚其中的电气原理及其符号所表示的含义。
看原理图先看主电路，再看控制电路。
对于控制电路要熟悉典型控制电路。
控制电路控制电路一般是由开关、按钮、信号指示、接触器、继电器的线圈和各种辅助触点构成，无论简单或复杂的控制电路，一般均是由各种典型电路(如延时电路、联锁电路、顺控电路等)组合而成，用以控制主电路中受控设备的“起动”、“运行”、“停止”使主电路中的设备按设计工艺的要求正常工作。
对于复杂的控制电路，分割成若干个局部控制电路，然后与典型电路相对照，逐步分析。
各种电气原理图都是由各种不同的电路，如主电路，辅助电路以及各种电气设备图形符号和文字组成的。
图中的每个图形符号，文字符号都有着不同的含义，必须在看图前加以了解和掌握。
电气原理图一般分为主回路和辅助回路两大部分。
辅助回路的是要作用就是控制主回路，而主回路中一般通过大电流，所以它主要是用来控制回路中大功率或主要用电设备。
主电路是供给某些电气设备电源的，它受辅助电路的控制，而辅助电路是供给控制电器电源用的，也是控制主电路动作的电路。
图中每个图形和符号都标志着各种电气设备,组件的名称和作用，掌握了图中的设备和组件的名称及作用后，便可看图了。
通常，在熟记电气图形符号的基础上就可以阅读电气原理图。
看图时，首先看主回路，其次看辅助回路,最后看照明、信号、保护等回路。
看主回路的步骤：①、看这个主回路是为什么用电设备服务的(如电动机、电炉等），它们的用途和工作特点。
例如：电动机的起动方式，有无正、反转，调速和制动等要求。
②、看主回路中的用电设备是用什么电器控制的③、看主回路中其它的电器，并且了解它们起什么作用。
图中QS是电源开关，用以控制电源；FU是熔断器，作为短路保护装置。
KH是热继电器，作为过载保护装置。
④、看电源，要了解主回路的电源电压是380伏还是220伏。
如何看懂电路原理图
如何看懂电路原理图首先，要理解电路原理图，我们需要了解电路图的基本元素。
电路原理图是用符号和线条表示电子元件之间连接关系的图示。
其中，电子元件的符号代表了元件的种类和功能，而线条则表示了元件之间的连接方式。
在电路原理图中，常见的元件符号包括电源、电阻、电容、电感、二极管、三极管等。
熟悉这些符号对于理解电路原理图至关重要。
其次，要看懂电路原理图，我们需要学会分析电路图中的连接关系。
在电路原理图中，元件之间的连接方式通常通过线条和连接点表示。
线条的交叉点表示元件之间的连接关系，而连接点则表示元件之间的连接方式。
通过仔细观察电路原理图中的线条和连接点，我们可以清晰地了解元件之间的连接关系，从而理解整个电路的工作原理。
此外，理解电路原理图还需要注意元件之间的排列和布局。
在电路原理图中，元件的排列和布局通常反映了电路的结构和功能。
例如，电源、信号输入输出、放大器、滤波器等元件在电路原理图中的位置和排列顺序都具有一定的规律性。
通过观察元件的排列和布局，我们可以更好地理解电路的结构和功能。
最后，要看懂电路原理图，我们需要结合实际应用场景进行分析。
电路原理图通常是针对特定的电子设备或系统而设计的，因此在理解电路原理图时，我们需要结合实际的应用场景进行分析。
通过了解电路的实际应用需求，我们可以更好地理解电路原理图中的元件选择、连接方式和功能设计，从而更好地理解整个电路的工作原理。
综上所述，要看懂电路原理图，我们需要熟悉电路图的基本元素，学会分析电路图中的连接关系，注意元件之间的排列和布局，以及结合实际应用场景进行分析。
通过掌握这些方法和技巧，相信大家都能够轻松看懂电路原理图，为电子工程领域的学习和工作打下坚实的基础。
希望本文对大家有所帮助，谢谢阅读！。
原理图查找
原理图查找在进行电子设备维修或者电路设计时，经常需要查找原理图来进行参考和分析。
原理图是电子设备内部电路连接和工作原理的图示，对于理解电路结构和故障排查具有重要意义。
那么，在实际操作中，我们应该如何高效地查找到所需的原理图呢？首先，我们可以通过互联网进行搜索。
在搜索引擎中输入相关的关键词，比如设备型号、品牌以及“原理图”等，通常可以得到一些相关的结果。
在搜索结果中，我们可以找到一些电子论坛、技术社区或者官方网站发布的原理图。
这些来源通常是比较可靠的，但是在使用时需要注意核实信息的准确性和适用性。
其次，我们可以通过一些专业的电子设备维修手册来查找原理图。
一些知名的电子设备品牌会发布相应的维修手册，其中包含了设备的原理图、电路图以及维修方法。
通过查阅这些手册，我们可以获取到比较详细和准确的原理图信息，对于维修和分析故障非常有帮助。
此外，一些专业的电子元件供应商或者电子设备维修服务商也会提供原理图的查询和获取服务。
通过向他们咨询或者购买相关的服务，我们可以得到一些比较专业和定制化的原理图信息，适用于一些特定的场景和需求。
除了以上提到的途径，我们也可以通过一些电子设备维修技术交流平台来获取原理图。
在这些平台上，有很多电子维修技术人员和爱好者会分享自己的原理图收集和整理，通过交流和分享，我们可以获取到一些比较实用和实用的原理图资源。
总的来说，查找原理图并不是一件困难的事情，关键在于我们要选择合适的途径和渠道，并且要注意核实信息的准确性和适用性。
通过多种途径的综合利用，我们可以更加高效地获取到所需的原理图，从而更好地进行电子设备维修和电路设计工作。
希望以上内容对大家有所帮助，谢谢阅读！。
第4章原理图检查与常用报表生成
(5)集成芯片的封装。
实例4-2——生成网络表(P87)
ቤተ መጻሕፍቲ ባይዱ
将实例4-1电气规则检查后没有错误的原理图生成网络表。
【思路分析】
网络表是原理图与PCB之间 的桥梁。网络表中必须包含元件 的3个信息：流水号、元件类型、 封装信息。在生成网络表之前， 必须确保每个元件的信息完整。
现场演示
4.3 生成元件采购列表
元件采购列表主要用来整理和查看当前设计项目或者电路图 中的所有元件。元件采购列表主要包括元件的名称、元件标识和 元件封装等内容，以(*.xls)为扩展名。
生成元件采购列表的步骤分为5步，具体过程请参照P88。
实例4-4——生成元件采购列表(P90)
将Protel 99SE目录下的(ISA Bus and Address Decoding.Sch)原理图文件生成元 件采购列表。
实例4-1——原理图电气规则检查(P78)
用电气规则检查实例3-7所绘制的555震荡电路原理图。
现场演示
4.2 生成网络表
网络表是电路自动布线的灵魂，也是原理图设计软 件SCH与印制电路设计软件PCB之间的接口。网络表可 以直接从电路图转化而得到，当然也可以反其道而行之， 在PCB编辑器中，获取网络表。
（1）打开已经绘制的原理图； （2）然后执行Reports报告中的Design Hierarchy 命令，系 统将会生成该原理图的层次关系表。
在层次表文件中，可以看到原理图的层次关系。
实例4-3——创建层次表(P91)
将Protel 99SE目录下的(4 Port Serial Interface.Sch)原理图文件 生成层次表。
教你三步看懂电路图 基本电路图讲解
教你三步看懂电路图基本电路图讲解
电路图是很多同学在学习物理科目时比较头疼的一个环节，想当年小编就是败在了电路图上才选择了学文科！下文小编给大家整理了电路图的学习教程，供参考！
教你如何散步简单看懂电路图1、根据由大到小，由粗到细的顺序识读各
种电路图
前面已谈到，一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。
这些电路图各有各的用途和特点，但又有内在联系。
在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。
这个顺序符合人们认识事物的一般规律，实践证明是行之有效的办法，可使初学者少走许多弯路。
2、根据基本电路程式可以识读电路方框图（系统、板块或整机)
前面谈到整机电路图有几种类型，其中组成方框图是其它类型电路图的基础，也是识读电路图的基础。
方框图又有整机简化方框图、整机详细方框图、板块组成方框图及系统方框图等类型。
有时，读者手边资料不全，可能没有上述各种方框图，或者方框图类型不全，为了正确、深入地读图，读者应当画出参考性组成方框图。
根据基本电路程式，可画出电路方框图。
根据整机电路原理图的电路程式可画出整机组成方框图，根据板块电路图的电路程式可画出板块系统组成方框图，根据系统电路图的电路程式可画出系统方框图。
电路组成方框图不反映电路的具体结构，主要是反映电路的功能，反映信号的变换过程，反映各级电路或各系统电路之间的联系，反映各种信号的来龙去脉。
实际上，看电。
