弦驻波演示实验报告

弦驻波演示实验报告

弦驻波演示实验报告
实验目的:
1. 理解波的弦驻波现象;
2. 学习如何利用实验装置来观察弦驻波现象;
3. 研究弦驻波的基本特征和规律。

实验原理:
弦的长度、张力和质量密度决定弦的共鸣频率。

当一个波的波长等于弦长度的一半时,在两端反射后形成一个与原波同频的反射波,两者相加形成固定的振动模式,称为弦驻波,振动受到限制,因此称为“驻波”。

实验装置和材料:
1. 弦振动装置;
2. 信号发生器;
3. 示波器;
4. 弦;
5. 夹子。

实验步骤:
1. 将一端固定在弦振动装置上,另一端用夹子固定;
2. 操作信号发生器,连续发出一定频率的正弦波信号;
3. 在弦上选择合适的节点进行固定,并将节点两侧的弦留出适当长度;
4. 将示波器的一个通道接上弦驻波线上的信号,另一个通道接上发生器输出的信号;
5. 调节发生器的频率,使弦驻波线上的信号显示为驻波形式。

实验结果:
在实验中,选择合适的节点固定弦,调节发生器的频率,可以得到不同模式下的弦驻波形态,如图所示:
实验结论:
1. 弦的长度、张力和质量密度是影响弦驻波频率的主要因素,当一个波的波长等于弦长度的一半时,形成弦驻波;
2. 弦驻波的振动形态受到弦长度、张力和质量的限制,且每一个振动模式有固定的波节点和波腹;
3. 弦驻波的频率与该弦所在的基频波的频率相同,即弦的共振频率。

弦线上的驻波实验实验报告

弦线上的驻波实验实验报告

弦线上的驻波实验实验报告实验目的:本实验的目的是通过弦线上的驻波实验,探究驻波的特性及其与弦线长度、振动频率和弦张力的关系。

同时,通过实验观察驻波现象,进一步理解波动的基本原理。

实验原理:驻波是指两个相同频率、振幅相等且沿相反方向传播的波相遇后在同一空间内定向干涉而形成的波动现象。

在弦线上,当两个反向传播的波相遇时,由于波在相接处的叠加,会产生节点和腹部。

节点是波的振动幅度为零的位置,腹部则是波的振动幅度最大的位置。

驻波的性质与弦线的长度、振动频率和弦张力密切相关。

根据弦线的特性,我们可以通过改变弦线的长度、振动频率和弦张力来观察驻波的变化情况。

实验步骤:1.准备实验装置,将一根细弦拴在平直的固定支架上,并通过转动装置与信号发生器连接。

2.设置信号发生器的频率为初始频率,并调整输出幅度使得弦线振幅合适,避免过大过小。

3.轻轻触碰弦线使其产生波动,并观察弦线上是否出现驻波现象。

如果出现驻波,继续调整信号发生器的频率,观察驻波的变化情况。

4.测量弦线上节点(振幅为零的点)的位置,并记录下来。

5.根据测得的节点位置,计算波长,并进一步计算弦线的线密度。

6.固定弦线一端的支架,并用一物体调整弦线的长度。

重复步骤3-5,记录下不同弦线长度下的节点位置,并计算波长。

7.固定弦线长度不变,调整信号发生器的频率,重复步骤3-5,记录下不同频率下的节点位置,并计算波长。

8.固定弦线长度和频率,逐渐调整弦线的张力,重复步骤3-5,记录下不同张力下的节点位置,并计算波长。

实验结果:在本次驻波实验中,我们通过改变弦线的长度、振动频率和弦张力,观察了驻波的变化情况,并记录了节点的位置,计算了波长。

实验讨论:根据实验结果可以得出以下结论:1.当弦线的长度改变时,驻波的节点位置也会发生相应的改变。

节点的位置与弦线长度成正比,即弦线长度越短,节点位置越靠近振动源。

2.频率的变化也会导致驻波节点位置的变化。

频率越大,节点位置越靠近振动源。

弦线上的驻波实验报告

弦线上的驻波实验报告

弦线上的驻波实验报告弦线上的驻波实验报告引言:驻波是一种在波动现象中常见的现象,它是由两个相同频率、相同振幅的波在相反方向上传播时发生干涉而形成的。

驻波现象在物理学中有着广泛的应用,特别是在声学和光学领域。

本实验旨在通过实验观察和分析弦线上的驻波现象,以加深对波动现象的理解。

实验装置:我们使用了一条长而细的弦线,将其两端固定在两个支架上,并通过一个发声装置产生频率可调的波动。

在弦线上设置了多个固定点,以便观察和测量驻波的节点和腹点。

实验步骤:1. 将弦线固定在支架上,确保其张力适中。

2. 打开发声装置,调节频率,使其产生合适的波动。

3. 观察弦线上的波动图像,并记录下节点和腹点的位置。

4. 改变频率,重复观察和记录,以获得更多的数据。

5. 根据观察到的数据,分析节点和腹点的位置与波长、频率之间的关系。

实验结果:通过实验观察和记录,我们得到了一系列驻波的节点和腹点位置的数据。

根据这些数据,我们可以发现节点和腹点之间的距离是波长的一半,即λ/2。

而频率与波长之间的关系可以通过以下公式表示:v = fλ,其中v为波速,f为频率,λ为波长。

讨论与分析:通过实验结果的分析,我们可以得出以下结论:1. 驻波的节点和腹点位置与波长和频率之间存在确定的关系,即节点和腹点之间的距离为波长的一半。

2. 频率越高,波长越短,节点和腹点之间的距离越小。

3. 波速与频率和波长之间存在确定的关系,即波速等于频率乘以波长。

结论:通过这次实验,我们深入了解了弦线上的驻波现象,并通过实验数据得出了节点和腹点位置与波长、频率之间的关系。

这些结果对于进一步研究波动现象和应用驻波在实际生活中具有重要的意义。

实验的局限性和改进:在本次实验中,我们只观察了弦线上的驻波现象,没有涉及其他形式的波动。

为了更全面地了解波动现象,可以进一步研究其他类型的波动,如声波和光波。

此外,由于实验条件的限制,我们只能在有限的频率范围内进行观察和记录,为了得到更全面的数据,可以使用更高精度的实验装置。

弦驻波实验报告

弦驻波实验报告

弦驻波实验报告弦驻波实验报告引言弦驻波实验是物理学中一项经典的实验,通过在一根绷紧的弦上制造驻波,我们可以观察到一系列有趣的现象。

本实验旨在通过实际操作和数据记录,深入了解弦驻波的特性和相关物理原理。

实验器材和方法实验中使用的器材包括一根细长的弦、一个固定弦的支架、一个振动源和一个频率计。

首先,我们将弦固定在支架上,并用振动源产生一定频率的波动。

然后,通过调整振动源的频率,使弦上形成驻波。

最后,使用频率计记录驻波的频率。

实验结果在实验中,我们观察到了弦驻波的几个基本特点。

首先,我们发现驻波的频率与振动源的频率相等。

这是因为当振动源的频率与弦的固有频率匹配时,驻波才能形成。

其次,我们发现驻波的振幅在不同位置上有所变化。

在弦的两端,振幅最大;而在弦的中间位置,振幅几乎为零。

这是因为在驻波形成时,弦两端是固定的节点,而中间位置是驻波的腹部。

此外,我们还观察到了驻波的波长与弦的长度有关。

当弦的长度增加时,驻波的波长也相应增加。

物理原理解释弦驻波实验的结果可以通过一些物理原理进行解释。

首先,弦的固有频率取决于弦的长度、材料和张力。

当振动源的频率与弦的固有频率匹配时,振动能够在弦上形成驻波。

其次,驻波的节点和腹部位置可以通过波动的相位差来解释。

在节点处,波动的相位差为整数倍的π,导致波动相互抵消,振幅几乎为零。

而在腹部位置,波动的相位差为奇数倍的π,导致波动相互叠加,振幅最大。

最后,驻波的波长与弦的长度成正比。

这是因为在驻波形成时,弦的两端是固定的节点,而波动的半波长正好对应弦的长度。

实验应用和意义弦驻波实验不仅仅是一项基础的物理实验,还有着广泛的应用和深远的意义。

首先,弦驻波实验可以帮助我们理解波动现象的本质和特性。

通过观察和分析驻波的形成和特点,我们可以更好地理解波动的传播和干涉规律。

其次,弦驻波实验还可以应用于乐器制作和声学研究。

例如,通过调整弦的长度和张力,我们可以改变乐器的音调和音质。

此外,弦驻波实验还可以应用于无线电和通信技术中,帮助我们理解电磁波的传播和调制原理。

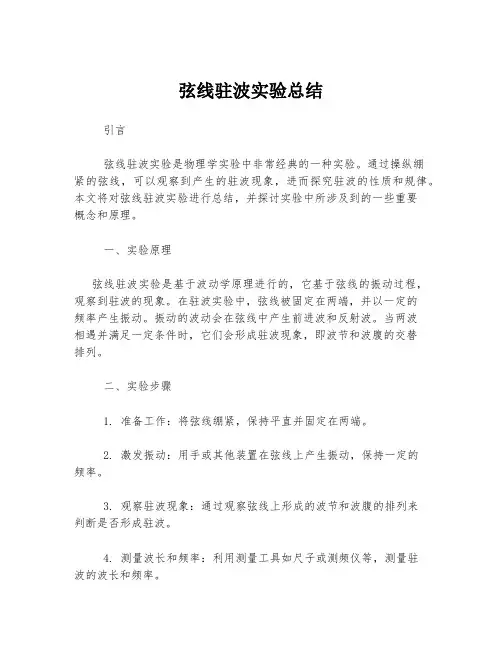

弦线驻波实验总结

弦线驻波实验总结

弦线驻波实验总结引言弦线驻波实验是物理学实验中非常经典的一种实验。

通过操纵绷紧的弦线,可以观察到产生的驻波现象,进而探究驻波的性质和规律。

本文将对弦线驻波实验进行总结,并探讨实验中所涉及到的一些重要概念和原理。

一、实验原理弦线驻波实验是基于波动学原理进行的,它基于弦线的振动过程,观察到驻波的现象。

在驻波实验中,弦线被固定在两端,并以一定的频率产生振动。

振动的波动会在弦线中产生前进波和反射波。

当两波相遇并满足一定条件时,它们会形成驻波现象,即波节和波腹的交替排列。

二、实验步骤1. 准备工作:将弦线绷紧,保持平直并固定在两端。

2. 激发振动:用手或其他装置在弦线上产生振动,保持一定的频率。

3. 观察驻波现象:通过观察弦线上形成的波节和波腹的排列来判断是否形成驻波。

4. 测量波长和频率:利用测量工具如尺子或测频仪等,测量驻波的波长和频率。

5. 分析数据:根据测量结果计算波速和其他相关参数。

三、实验中的观察与现象在实验中,我们可以观察到一些有趣的现象:1. 波节和波腹的交替出现:当驻波形成时,弦线上会出现交替排列的波节(振动幅度最小的位置)和波腹(振动幅度最大的位置)。

这种交替的出现是驻波现象的显著特征。

2. 波长的变化:根据实验中测得的波长数据,我们可以观察到驻波的波长会受到调节弦线长度和振动频率的影响。

当弦线长度固定时,增加振动频率会导致波长变短。

四、实验结果与讨论通过一系列实验操作和数据处理,我们可以得出一些结论和讨论:1. 波速与频率的关系:根据实验中测得的数据,我们可以进一步计算出驻波的波速。

根据波速的定义公式:波速 = 频率× 波长,我们可以发现波速与频率是成正比关系。

2. 波长与振动模式:根据实验中观察到的波长变化现象,我们可以推断出不同振动模式下的波长变化规律。

例如,在弦线长度固定的情况下,当振动频率为基频(最低频率)时,波长最长。

随着频率增加,波长逐渐减小。

五、实验意义和应用弦线驻波实验作为一种经典的物理实验,具有重要的学习和应用价值:1. 深化对波动学原理的理解:通过实际操作和观察驻波现象,我们可以更加深入地理解波动学原理,包括波的传播、波速、波长等概念与性质。

实验6 弦线上的驻波

实验6  弦线上的驻波

实验6 弦线上的驻波[实验目的]1.了解弦线上的驻波。

2.通过弦线振动测定弦振动的频率。

3.测量弦线上横波的传播速度。

[实验仪器]XZDY-B型固定均匀弦振动仪、砝码等。

[仪器介绍]XZDY-B型固定均匀弦振动仪是一种自带数字显示频率的高精确度仪器。

调节面板上的频率旋钮,移动支撑弦线的劈尖的位置,能明显观察到驻波。

实验装置如图象1所示。

其中①、⑥香蕉插头座(接弦线),②频率显示,③电源开关,④频率调节旋钮,⑤磁钢,⑦砝码盘,⑧米尺,⑨弦线,⑩滑轮及托架,A、B两劈尖(滑块)。

图1 XZDY-B型固定均匀弦振动仪示意图将电源接通。

这样,在磁场的作用下,通有正弦交变电流的弦线就会振动。

根据需要,可以调节频率调节旋钮,从显示器上读出所需频率。

移动磁铁的位置,使弦振动调整到最佳状态(使弦振动的振动面与磁场方向完全垂直)。

移动劈尖的位置,可以改变弦线的长度。

注意:⑴、改变挂在弦线一端的砝码后,要使砝码稳定后再测量。

⑵、在移动劈尖调节驻波时用力要轻,磁铁应在两劈尖之间,且不能处于波节位置,不要将磁铁在槽外移动。

[实验原理]设一均匀弦线,一端由劈尖A支住,另一端由劈尖B支撑。

对均匀弦线扰动,引起弦线上质点的振动,于是波动就由A端朝B端方向传播,称为入射波,再由B端反射沿弦线朝A端传播,称为反射波。

入射波与反射波在同一条弦线上沿相反方向传播时将相互干涉,移动劈尖B到适合位置,弦线上将形成驻波。

这时,弦线上的波被分成几段且每段波两端的点始终静止不动,而中间的点振幅最大。

这些始终静止的点称为波节,振幅最大的点称为波腹。

驻波的形成如图2所示。

下面用筒谐表达式对驻波进行定量描述。

设有两列筒谐波沿X 轴方向传播,它们的振幅相等,传播方向相反。

其中沿X 轴正方向传播的波为入射波,沿X 轴负方向传播的为反射波,取它们振动位相始终相同的点作坐标原点,且在X=0处,振动质点向上达最大位移时开始计时,则它们的振动方程为:)(2cos 1λπx ft A y -=(1))(2cos 2λπx ft A y +=(2)式中A 为筒谐波的振幅,f 为频率,λ为波长,x 为弦线上质点的坐标位置。

弦振动驻波实验

弦振动驻波实验
实验原理
驻波可以由两列振动方向相同,频率相同,振幅相等,
传播方向相反的简谐波叠加和干涉产生。
实验原理
正向传播的波为:
y1 A cos 2 ( ft ) A cos(t kx) x

(1)
反向传播的波为:
x y 2 A cos 2 ( ft ) A cos(t kx)
就可以确定波长。
实验原理
由于弦的两端分别由劈尖A、B支撑,故两端点(劈尖)
必为波节,又由于相邻两波节的距离为/2,所以当弦上 出现稳定驻波时,A、B两点的距离l必为/2的整数倍。
ln

2
,
n 1, 2, 3,
称为驻波条件。式中n为半波数,即A、B两点间出现的 /2的数目。振动频率为 f 时,波速为 = f 根据波动理论,可证明弦中
0 可得波节的位置坐标为:
x (2m 1)
2x

4
,
m 0, 1, 2
令 2 A cos

2 A可得波节的位置坐标为:
x m

2
,
m 0, 1, 2
相邻两波节(或波腹)的距离为
xm xm1

2
因此,在驻波实验中,只要测得相邻两波节或相邻两波腹的距离,


实验内容
2. 测定弦线上横波的传播速度 (1)测得张力及所测线密度,测定弦线中的横波波速 vf
vf
T

(2)在同一张力条件下,测出共振频率及波长,测量弦 线中的横波波速vf
vf f
实验内容
3. 确定共振频率(基频)与张力之间的关系
Tn /kg
1 2 3 4 5

大学物理演示实验——弦驻波3页

大学物理演示实验——弦驻波3页

大学物理演示实验——弦驻波3页第一页:实验名称:弦驻波实验实验原理:弦驻波是指在两端固定并受一定张力作用下的弦子上,由于弦子的振动而形成的波动现象。

当弦子振动的频率趋近于弦子固有频率时,在弦子上会形成一系列波峰和波谷,这种状态被称为驻波。

实验材料:弦子、螺钉、扳手、符合弦子长度的振动板、线圈、信号发生器、示波器。

实验过程:1.将弦子固定在一侧的螺钉上,穿过振动板并拉直。

将另一侧的弦子固定在无线电线圈上。

2.调整信号发生器的频率,使得弦子的振动频率趋近于弦子固有频率。

可以通过变化振动板的长度和张力来调整弦子的固有频率。

3.观察弦子上形成的驻波现象,并使用示波器显示出波形。

第二页:实验注意事项:1.调整弦子的长度和张力时,要注意不要使弦子太紧或者太松,以免影响实验结果。

2.在进行实验时,应该保持实验室的安静,以便于观察弦子上的驻波现象。

3.在使用示波器时,要注意将其接在弦子的两端,并调整合适的垂直放大倍数和时间基准,以便于观察驻波的波形。

实验结果分析:1.驻波现象的产生是由于弦子振动频率趋近于弦子固有频率,才能使得波峰波谷不断循环出现。

2.在一定条件下,弦子上的驻波现象稳定不动,可以提取弦子的固有频率。

3.弦子的固有频率与其长度和张力有关,通过调整长度和张力可以调节弦子的固有频率,从而控制弦子上的驻波现象。

第三页:实验结论:通过弦驻波实验,我们可以了解到驻波的产生原理和特点。

在实验中,我们可以通过调整弦子的长度和张力,使得弦子振动频率趋近于固有频率,从而使得驻波现象稳定出现。

在观察弦子上的驻波现象时,可以使用示波器显示弦子的波形,以便于更加直观的观察弦子上的波动现象。

弦子的固有频率与其长度和张力有关,通过调节这些变量可以控制弦子的固有频率,进而控制驻波现象的出现。

弦线驻波实验报告结果(3篇)

弦线驻波实验报告结果(3篇)

第1篇一、实验目的本次实验旨在通过观察弦线上形成的驻波现象,了解弦线达到共振和形成稳定驻波的条件;测定弦线上横波的传播速度;探究弦线作受迫振动时的共振频率与驻波波长、张力和弦线线密度之间的关系。

二、实验原理1. 横波传播速度:在张力为T、线密度为μ的弦线上,横波的传播速度v可表示为:v = √(T/μ)。

2. 驻波形成条件:当两列振幅相同、频率相同、传播方向相反的波在同一直线上叠加时,若满足以下条件,则形成驻波:- 波长λ = 2nL/n,其中n为正整数,L为弦长。

- 驻波频率f = (n/T) v,其中n为正整数,T为弦线张力。

3. 共振频率:当弦线上的振动频率等于其固有频率时,弦线发生共振,此时驻波振幅最大。

三、实验仪器1. 弦音计装置(包括驱动线圈和探测线圈各一个、1 kg硅码和6根不同线密度的吉他弦)2. 信号(功率函数)发生器3. 数字示波器4. 千分尺5. 米尺四、实验步骤1. 将弦线固定在两个滑轮上,调节弦长L,使其满足驻波形成的条件。

2. 使用信号发生器产生频率可调的正弦波信号,驱动弦线振动。

3. 使用数字示波器观察并记录弦线上的振动波形。

4. 改变弦线张力T,记录不同张力下的共振频率f和驻波波长λ。

5. 改变弦线线密度μ,记录不同线密度下的共振频率f和驻波波长λ。

6. 对实验数据进行处理和分析。

五、实验结果与分析1. 驻波形成条件:通过实验观察到,当弦长满足2nL/n(n为正整数)时,弦线上形成稳定的驻波。

这与驻波形成的理论条件相符。

2. 共振频率与张力的关系:实验结果表明,在弦线线密度一定的情况下,共振频率f与张力T呈线性关系,即f = aT + b(a、b为常数)。

这与理论公式f =(n/T) v相符。

3. 共振频率与线密度的关系:实验结果表明,在弦线张力一定的情况下,共振频率f与线密度μ呈线性关系,即f = cμ + d(c、d为常数)。

这与理论公式f= (n/T) v相符。

大学物理实验弦线上的驻波

大学物理实验弦线上的驻波



仪器介绍
电动音叉、滑轮、弦线、砝码、米尺等。




A
R1
R2

电动音叉


W
~220V 电压
图 2-2 弦线驻波实验装置


弦线驻波实验装置如图 2-2 所示。 弦线的一端固定在电动音叉末端的一个脚上, 另一端
跨过滑轮 A 系以重物 W。音叉作为振源,它所发出的波沿细线向滑轮一端传播,受到劈形 音叉的振动利用电磁铁来激发,电源的一端接音叉,另一端连接开关 K,再经过电磁铁


结果的平均值。由此计算出在弦线上传播波的波长 。 W 等于 100 克为止。


率电动音叉的频率 ,并求出平均值。 3. 固定砝码的质量,移动音叉,改变弦线长度,使弦线上形成明显而稳定的驻波。记
录驻波的波节数,并测量相应的半波长。由半波长的平均值计算驻波频率。 4.(选做)固定弦线的长度,调节砝码质量,使弦线上出现偶数个半波长的驻波,再以 弦线和音叉连接处为中心,在水平面内缓慢移动音叉,直至旋转到 90 (此时弦线方向与音 叉振动方向一致) , 仔细观察弦线的振动情况, 看看有什么情况发生?想一想这是什么道理?
弦线上的振动
驻波是由两列传播方向相反而振幅、频率都相同,且相位差 1 恒定的简谐波波叠加而成 的。驻波有一维驻波、二维驻波等。例如,按某些频率激发弦乐器的弦线振动,弦线就会形 成一维驻波。对于话筒的膜片、锣鼓鼓面,它们形成的驻波分布在平面或曲面上,这是二维 驻波。驻波在声学、光学、无线电工程等方面都有广泛的应用。
使 用
砝码质量
2. 电动音叉振动频的率测定

11 级
弦线线密度: = 0.4488 103 kg/m 砝码质 量 (g) 张力 F (N) 半波数 目 n

弦线上的驻波实验

弦线上的驻波实验

弦线上的驻波实验弦线上的驻波实验是一种基本的物理实验,旨在研究弦线中产生的驻波现象。

驻波是指在一定边界条件下,由两个同频率、同振幅的波相遇而产生的几乎不移动的波。

弦线上的驻波实验通过在一条拉紧的弦线上固定一端,另一端通过机械振荡器产生振动,观察弦线产生的驻波现象,并通过实验数据计算弦线的基频和波长等物理量。

一、实验原理实验中使用的弦线是一种能承受瞬时大强度冲击的、具有高弹性和高强度的材料。

实验中先将弦线固定在实验平台上,并通过一台机械振荡器将一定频率的振动传递到弦线上。

由于弦线同一端被固定,另一端产生的振动波将反射回来,在传播的过程中与产生振动的波相遇,在一定的条件下产生驻波现象。

驻波的产生需要满足一些特定的条件。

其中一个重要的条件是产生波的两端固定,这样产生的波会反射回来,与另一组波相遇,从而形成驻波。

由此,实验需要满足弦线的一端固定,另一端振动的条件。

另一个重要的条件是两组波的频率与振幅相同,如果频率或振幅不同,则波将不会相遇,并不会产生驻波。

在实验中,可以通过改变弦线的长度或振动机械振荡器的频率,来控制产生驻波的条件。

二、实验器材1.弦线:使用高强度、高弹性的弦线,在实验平台上固定弦线的一端。

2.机械振荡器:通过发射一定频率的振动波传递到弦线上,产生驻波。

3.频率计:用于测量机械振荡器发射出的振动波的频率。

5.示波器:用于观察产生的驻波现象,并测量弦线的波长。

三、实验步骤3.将机械振荡器的另一端与弦线相连,并调整振幅的大小。

4.观察弦线上的波动情况,利用振动传感器测量弦线上的振动波的频率和振幅。

四、实验注意事项1.实验中要保持弦线的张力稳定。

2.调整机械振荡器的频率时,要注意避免产生共振现象。

3.在测量振动波的频率时,要避免相关干扰引起的误差。

4.在观察驻波现象时,要注意不要将示波器的灵敏度调得太高,以避免产生过量的噪声。

5.实验中要注意安全,防止机械振荡器对实验者造成伤害。

五、实验结果分析通过实验数据的分析,可以计算出弦线的基频和波长等物理量。

弦驻波实验总结

弦驻波实验总结

弦驻波实验总结引言弦驻波实验是物理学中经典的实验之一,通过这个实验,我们可以深入理解波动的基本原理和驻波现象的形成。

本文将总结我在进行弦驻波实验时的观察和实验结果,以及对这些结果的分析和结论。

实验装置与操作在弦驻波实验中,我们使用一根细长的弦,一侧固定,另一侧则通过调整器进行拉紧或松弛。

我们使用一台声波发生器向弦绕上一端施加周期性的横向振动,以产生一定频率的波动。

观察装置为一根直尺和一个高速摄像机,用于测量和记录驻波的节点和腹点的位置变化。

实验观察和结果分析在实验过程中,我们可以观察到一些有趣的现象。

首先是频率与波长的关系。

当我们固定弦的张力和长度,然后改变声波发生器的频率时,我们可以观察到在不同频率下弦上形成的驻波的节点和腹点的位置发生变化。

根据实验结果,我们可以得出结论:频率越高,波长越短;频率越低,波长越长。

其次是节点和腹点的位置变化。

在实验中,我们可以观察到驻波的节点和腹点的位置随着频率的变化而发生移动。

当频率为驻波的固有频率时,节点和腹点的位置保持不变,形成稳定的驻波图像。

而当频率偏离驻波的固有频率时,节点和腹点的位置会随之移动,相对位置也会发生变化。

通过实验可以得出结论:节点位置与弦上的驻波并无固定关系,而是取决于频率的匹配。

另外一个有趣的观察是驻波模式的变化。

在实验中,我们可以通过改变声波发生器的频率,观察到驻波的模式随之变化。

当频率与弦的固有频率匹配时,弦上会出现一个节点和两个腹点,形成第一个驻波模式。

当频率为固有频率的整数倍时,驻波模式会发生变化,出现更多的节点和腹点。

这个现象被称为谐振现象,通过实验可以验证波动的谐振特性。

结论通过弦驻波实验,我们深入了解了波动和驻波的基本原理。

通过观察节点和腹点的位置变化,我们发现节点位置与驻波的固有频率无关,而与频率的匹配程度有关。

我们也观察到了驻波模式的变化,当频率为固有频率的整数倍时,驻波模式会发生改变。

这些实验结果验证了波动的特性和谐振现象的存在。

驻波的实验方法

驻波的实验方法

驻波的实验方法驻波是物理学中一个重要的现象,它在声学、光学和电磁学等学科中都有广泛的应用。

驻波实验是研究驻波现象的一种有效方法。

本文将介绍两种常见的驻波实验方法:弦上驻波实验和声管中驻波实验。

一、弦上驻波实验弦上驻波实验是通过在一根张紧的弦上激发驻波来观察和研究驻波现象的。

实验器材包括一根弦、一个张紧装置和一个振动源。

1. 准备工作首先,固定一边的弦于支架上,并用张紧装置将另一端的弦绷紧。

确保弦的张力均匀且适度,以避免弦的过度松弛或过度紧绷。

2. 振动源的设置在弦的中央位置处,将一振动源固定于弦上。

振动源可以是一个音叉,也可以是一段产生连续波的发声装置。

确保振动源能够将足够的振动能量传递给弦。

3. 观察和记录打开振动源,使其发出声音或振动。

观察弦上的波动情况,并记录下弦上形成的驻波图案。

可以使用相机或者手机来拍摄驻波图案以便进一步分析和研究。

二、声管中驻波实验声管中驻波实验是通过在一个封闭的管道中形成声波的驻波来研究驻波现象的。

实验器材包括一个封闭的管道、一个声源和一个频率调节器。

1. 实验装置的准备首先,准备一个封闭的管道,可以是一个玻璃管或金属管。

确保管道的密封性良好,以避免泄漏声音和气体。

2. 声源和频率调节器的设置将一个声源放置在管道的一端,并将频率调节器连接到声源上。

频率调节器可以调节声源发出的声音的频率,以便产生不同频率的声波。

3. 观察和记录打开声源,调节频率调节器,改变声波的频率。

观察管道内的压强分布,以及形成的驻波现象。

利用压强传感器等设备进行实时数据采集,并记录下实验过程中不同频率下的驻波情况。

总结:驻波的实验方法包括了弦上驻波实验和声管中驻波实验。

弦上驻波实验适用于研究机械波的驻波现象,而声管中驻波实验适用于研究声波的驻波现象。

通过观察和记录实验过程中的驻波图案和数据,可以深入理解驻波现象的形成和特点,并进一步研究其在不同学科中的应用。

(字数:555字)。

大学物理实验----弦振动驻波

大学物理实验----弦振动驻波

弦振动驻波的研究【实验目的】1.观察弦振动时驻波的形成;2.验证弦振动时驻波波长与张力的关系; 3.验证弦线波传播规律ρTV =,λ⋅=f V 。

【实验仪器】本实验用产生稳定驻波的实验装置产生驻波(如图1所示)。

波源A 是由电力驱动的电动音叉,能够产生机械波。

B 是一个定滑轮,称为节点。

从音叉A 的端部引出一根弦线穿过B 点后弯折,弦线的另一端悬挂一重物M 。

重物产生的重力就是加在弦线上的张力。

【实验原理】1. 求弦线线密度的原理机械波在介质中的传播速度与介质本身的物理属性有关系。

当一列横波沿弦线传播时,若维持张力T 不变,则横波的传播速度v 与弦线上的张力T 及弦线的线密度ρ的关系为ρTv =。

若弦线的振动频率为f ,横波在弦线上传播的波长为λ,则ρλTf v =⋅=,即ρλTf1=,若f 、ρ固定,则 λ∝T 。

精确测定λ和T ,作λ~T 图线,若其为一过原点的直线,则上述观点得到验证。

若知道f ,T ,λ则可求出弦线的线密度。

2. 用驻波法求波长的原理从波源A 发出的机械波沿着弦线向前传播。

机械波传播到节点B 后即被反射,反射回来的机械波仍然沿弦线传播。

发射波(波1)与反射波(波2)在C 点相遇,如图2。

波1比波图1 驻波发生装置源A 的相位延迟了πλϕ21⋅=x。

波2比波源A 的相位延迟了ππλϕ+⋅-=222xL 。

其中2ϕ里面附加的相位π是由于在节点B 的位置处,波是由波疏介质(弦线)入射到波密介质(金属定滑轮),因此产生半波损失,产生π的相位突变。

波1和波2在C 点处的相位差ππλϕϕϕ+⋅-=-=∆22212xL c 。

对于C 点来说,两列波的相位差恒定。

且两列波是从同一个波源发出的,故频率相同,振幅相同,满足机械波波的相干条件(频率相同,振幅相近,相位差恒定),会产生波的干涉现象。

图2 驻波原理当波源到节点的距离为半波长的整数倍的时候,即2λ⋅=m L ,m 为整数,在C 点处相遇的两束波的相位差为πλππππλλϕ22222⋅-+=+⋅-=∆xm xm c 。

弦驻波实验报告

弦驻波实验报告

弦驻波实验报告弦驻波实验报告一、实验目的通过实验探究弦的驻波现象及其特点。

二、实验器材1.弦,材质为弹性好的材料,例如尼龙弦。

2.振动发生器,用于产生频率可调的连续振动。

3.扬声器,用于将振动传播到弦上。

4.频率计,用于测量振动的频率。

5.定尺,用于测量弦的长度。

6.调整装置,用于调整弦的张力。

三、实验原理当弦上的振动频率等于其固有频率时,会产生弦的驻波现象。

驻波是指两个同频率、相同振幅、但方向相反的波在同一介质中共存,并形成固定的节点和腹点,节点处振幅为零,腹点处振幅为最大。

四、实验步骤1.将弦固定在两个支撑点上,保持弦的横向张力。

2.将振动发生器与扬声器连接,将振动发生器的振动传递到弦上。

3.调节振动发生器的频率,使得弦上出现节点和腹点。

4.测量弦的长度,并记录下频率和弦的节点和腹点的位置。

5.重复以上步骤,改变弦的长度和振动发生器的频率,观察并记录驻波的变化。

五、实验结果与分析通过实验测得不同频率下弦的节点和腹点的位置,可以画出驻波图形。

通过观察图形可以发现,驻波图形由一系列节点和腹点组成,节点和腹点之间的间距相等。

这是因为节点是弦上振动的固定点,当两个波相遇时,节点处的振动相互抵消,形成零位移。

而腹点是弦上振动的最大幅度点,相邻两个腹点之间的间距为半个波长。

六、实验结论1.弦上产生的驻波是由两个同频率、相同振幅、但方向相反的波相互叠加形成的。

2.驻波图形由一系列节点和腹点组成,相邻两个节点(或腹点)之间的间距为半个波长。

3.弦的驻波频率与弦的长度有关,长度一定时,驻波频率也是一定的。

七、实验注意事项1.调整弦的张力时应注意安全,避免弦突然断裂造成伤害。

2.使用实验仪器时要按照正确的方法操作,避免误操作导致的危险。

3.实验中的数据测量应准确,避免误差的产生。

八、实验改进方向1.可以通过改变弦的材质或粗细来观察驻波的变化。

2.可以对不同长度的弦进行比较实验,观察弦的驻波频率与长度的关系。

3.可以将实验结果与理论计算进行对比,验证实验结果的准确性。

弦驻波观察实验报告

弦驻波观察实验报告

一、实验目的1. 观察在两端被固定的弦线上形成的驻波现象;2. 了解弦线达到共振和形成稳定驻波的条件;3. 测定弦线上横波的传播速度;4. 确定弦线作受迫振动时的共振频率与驻波波长、张力和弦线线密度之间的关系。

二、实验原理1. 横波的波速:横波沿弦线传播时,在维持弦线张力不变的情况下,横波的传播速度v与张力FT及弦线的线密度(单位长度的质量)l之间的关系为:v =√(FT/l)。

2. 驻波的形成:考虑两列振幅、频率相同,有固定相位差,传播方向相反的间谐波u1(x, t) = Acos(kx - ωt)和u2(x, t) = A cos(kx + ωt)。

其中k为波数,ω为角频率,u1与u2之间的相位差为2π,叠加后的合成运动为:u(x, t) =u1(x, t) + u2(x, t) = 2Acos(kx)cos(ωt)。

3. 驻波的特性:由上可知,时间和空间部分是分离的,某个x点振幅不随时间改变,振幅最大的点称为波腹,振幅为零的点为波节。

上述运动状态为驻波。

驻波中振动的相位取决于cos(kx/2)因子的正负,它每经过波节变号一次。

三、实验仪器1. 弦音计装置一套(包括驱动线圈和探测器线圈各一个,1Kg砝码和不同密度的吉他线,信号发生器,数字示波器,千分尺,米尺)。

四、实验步骤1. 将吉他线一端固定在支架上,另一端连接驱动线圈,驱动线圈与信号发生器相连。

2. 将探测器线圈放置在弦线上,用于检测驻波。

3. 调整信号发生器的频率,观察示波器上的波形变化。

4. 改变弦线的张力,重复步骤3,观察驻波的变化。

5. 改变弦线的线密度,重复步骤3,观察驻波的变化。

6. 记录不同条件下驻波的频率、波长、振幅等数据。

五、实验结果与分析1. 驻波的形成:通过实验观察,当驱动线圈振动时,弦线上形成了一系列驻波。

在弦线两端固定的条件下,驻波呈现出波腹和波节的分布。

2. 驻波的频率与波长的关系:根据实验数据,可以得出驻波的频率f与波长λ之间的关系为f = v/λ,其中v为弦线上横波的传播速度。

弦上驻波实验实验报告

弦上驻波实验实验报告

弦上驻波实验-实验报告弦上驻波实验实验报告一、实验目的本实验旨在通过弦上驻波的方法,研究弦的振动特性,包括弦的频率、波长、振幅等参数。

通过此实验,我们期望能深入理解驻波的概念及其在物理学中的应用。

二、实验原理驻波是由振源振动引发,在介质中传播,但振幅不随时间变化的一种特殊波。

在弦上,驻波的形状由弦的长度和张力决定。

弦上的驻波可以激发出各种模态,这些模态的频率与弦的长度和张力有关。

弦上驻波的基本公式为:f = (1 + π^2 * v * T^2 / L^2)^(1/2)其中 f 是模态频率,v 是声速,T 是弦的张力,L 是弦的长度。

三、实验步骤1.准备实验器材:弦线、张力测量仪、声速测量仪、信号发生器、放大器、示波器等。

2.将弦线悬挂于张力测量仪上,调整弦线的张力至预定值。

3.使用信号发生器在弦线上产生激振信号,通过放大器将信号放大,再通过示波器观测弦线的振动响应。

4.调整信号发生器的频率,观察示波器中的振动图形。

当弦线振动稳定时,记录此时的激振频率和振动模态。

5.逐步改变激振频率,观察并记录每个激振频率下弦线的振动模态。

四、数据分析在实验过程中,我们记录了不同激振频率下弦线的振动模态。

通过分析这些数据,我们可以得到以下结论:1.随着激振频率的增加,弦线的振动幅度逐渐增大。

这是因为在相同时间内,高频率的振动意味着更多的振动能量。

2.当激振频率增加到一定值时,弦线的振动幅度开始减小。

这是因为在高频率下,弦线的阻尼开始起作用,消耗了部分振动能量。

3.通过对比不同激振频率下的振动模态,我们可以发现振动模态的形状与弦线的长度和张力有关。

当激振频率一定时,增加弦线的张力会使振动幅度增大,而减小弦线的长度则会减小振动幅度。

4.根据实验数据,我们可以验证上述公式。

通过测量声速、张力、长度等参数,我们可以计算出理论模态频率与实验结果进行比较。

发现两者较为接近。

五、实验结论通过本次实验,我们研究了弦上驻波的振动特性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

弦驻波实验
一、实验目得
1、观测在弦线上形成得驻波,并用实验确定弦振动时,驻波波长与张力得关系,驻波波长与振动频率得关系,以及驻波波长与弦线密度得关系。

2、掌握驻波原理测量横波波长得方法。

二、实验内容
1、观察在弦上形成得驻波,并用实验确定弦线振动时驻波波长与张力得关系;
2、在弦线张力不变时,用实验确定弦线振动时驻波波长与振动频率得关系;
3、学习对数作图或最小二乘法进行数据处理。

三、实验原理
在一根拉紧得弦线上,其中张力为,线密度为,则沿弦线传播得横波应满足下述运动方程:
(1)
式中x为波在传播方向(与弦线平行)得位置坐标,为振动位移.将(1)式与典型得波动方程
相比较,即可得到波得传播速度:
若波源得振动频率为,横波波长为,由于,故波长与张力及线密度之间得关系为:
(2)
为了用实验证明公式(2)成立,将该式两边取对数,得:
若固定频率及线密度,而改变张力,并测出各相应波长,作log—log图,若得一直线,计算其斜率值(如为),则证明了∝得关系成立.同理,固定线密度μ及张力,改变振动频率,测出各相应波长,作log-log图,如得一斜率为—1得直线就验证了∝—1。

弦线上得波长可利用驻波原理测量。

当两个振幅与频率相同得相干波在同一直线上相向传播时,其所叠加而成得波称为驻波,一维驻波就是波干涉中得一种特殊情形。

在弦线上出现许多静止点,称为驻波得波节.相邻两波节间得距离为半个波长。

见图2。

图2
四、实验仪器
图3 仪器结构图
1、机械振动器;2、振动簧片;3、弦线;4、可动刀口支架;5、标尺
6、固定滑轮;7、砝码;8、实验平台
实验装置如图3所示,弦线得一端系在能作水平方向振动得可调频率数显机械振动源得振簧片上;在振动装置(振动簧片中间得小孔)弦线一端通过定滑轮悬挂砝码;,在实验装置上还有一个可沿弦线方向左右移动并撑住弦线得可动刀口支架。

可动刀口支架与滑轮固定在实验平台上,其产生得摩擦力很小,可以忽略不计。

若弦线下端所悬挂得砝码(包含砝码盘)得质量为,张力.当波源振动时,即在弦线上形成向右传播得横波;当波传播到可动刀口支架与弦线相切点时,由于弦线在该点受到可动刀口支架阻挡而不能振动,当振动端簧片与可动刀口支架得弦线切点得长度等于半波长得整数倍时,即可得到振幅较大而稳定得驻波,振动簧片与弦线固定点为近似波节,弦线与动滑轮相切点为波节。

它们得间距为,则
(3) 其中为任意正整数。

利用式(3),即可测量弦上横波波长。

实验可将振动片到可动刀口支架相切点距离。

五、实验内容
将仪器通上电,预热10分钟将信号输出与实验导轨上得振动器相连,结构按图3操作。

A、验证横波得波长与弦线中得张力得关系
固定一个波源振动得频率,添加不同质量得砝码,以改变同一弦上得张力。

每改变一次张力(即增加一次砝码),均要左右移动可动刀口支架得位置,使弦线出现振幅较大而稳定得驻波。

用实验平台上得标尺测量值,即可根据式(3)算出波长。

作log-log T图,求其斜率.
B、验证横波得波长与波源振动频率得关系
在砝码盘上放上一定质量得砝码,以固定弦线上所受得张力,改变波源振动得频率,用驻波法测量各相应得波长,作log—log图,求其斜率。

最后得出弦线上波传播得规律结论。

实验时须注意得问题:
1、须在弦线上出现振幅较大而稳定得驻波时,再测量驻波波长。

2、张力包括砝码与砝码盘得质量,。

3、当实验时,发现波源发生机械共振时,应减小振幅或改变波源频率,便于调节出振幅大且稳定得驻波。

七、思考题
1、求时为何要测几个半波长得总长?
2、为了使log-log直线图上得数据点分布比较均匀,砝码盘中得砝码质量应如何改变?
3、为何波源得簧片振动频率尽可能避开振动源得机械共振频率?
4、弦线得粗细与弹性对实验各有什么影响,应如何选择?。
