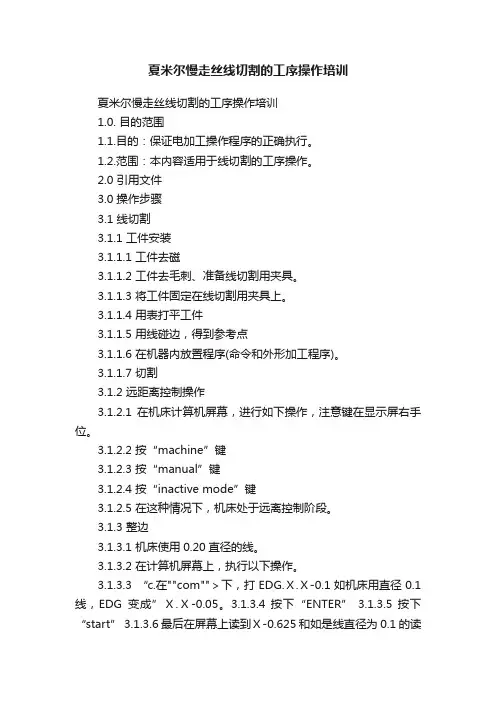

夏米尔慢走丝线切割的工序操作培训

夏米尔慢走丝线切割的工序操作培训

1.0. 目的范围

1.1.目的：保证电加工操作程序的正确执行。

1.2.范围：本内容适用于线切割的工序操作。

2.0 引用文件

3.0 操作步骤

3.1 线切割

3.1.1 工件安装

3.1.1.1 工件去磁

3.1.1.2 工件去毛刺、准备线切割用夹具。

3.1.1.3 将工件固定在线切割用夹具上。

3.1.1.4 用表打平工件

3.1.1.5 用线碰边，得到参考点

3.1.1.6 在机器内放置程序(命令和外形加工程序)。

3.1.1.7 切割

3.1.2 远距离控制操作

3.1.2.1 在机床计算机屏幕，进行如下操作，注意键在显示屏右手位。

3.1.2.2 按“machine”键

3.1.2.3 按“manual”键

3.1.2.4 按“inactive mode”键

3.1.2.5 在这种情况下，机床处于远离控制阶段。

3.1.3 整边

3.1.3.1 机床使用0.20直径的线。

3.1.3.2 在计算机屏幕上，执行以下操作。

3.1.3.3 “c.在""com""＞下，打EDG.Ｘ.Ｘ-0.1如机床用直径0.1线，EDG变成”Ｘ.Ｘ-0.05。3.1.3.4 按下“ENTER” 3.1.3.5 按下“start” 3.1.3.6 最后在屏幕上读到Ｘ-0.625和如是线直径为0.1的读到Ｘ-0.55。

3.1.3.7 确订加工Ｘ轴向，执行如下操作。

3.1.3.8 在“com”＞下，键入mov.Ｘ-2

3.1.3.9 按“ENTER”

3.1.3.10 按“START”

3.1.3.11 在“com”＞下键入EDG.Ｘ

3.1.3.12 按“ENTER”

3.1.3.13 按“STAR”

3.1.3.14 修Ｙ-轴向方法与Ｘ-轴向相似EDGING CONFIRMATION EDGING 1 EDG.-Ｘ.Ｘ0.125 MOV.Ｘ2 EDG.-Ｘ 2 EDG.-Ｙ.Ｙ0.125 MOV.Ｙ-2 EDG.Ｙ 3 EDG.Ｘ.-Ｘ0.125 MOV.Ｘ-2 EDG.Ｘ4 EDG.Ｙ.-Ｙ0.125 MOV.Ｙ2 EDG.-Ｙ

3.1.4 程序执行

3.1.

4.1 将软盘放入机床0(DD0)或Ⅰ(DDＩ)驱动器上，例如：软盘放入Ｉ驱动器。

3.1.

4.2 注意：键在计算机显示屏右手位。

3.1.

4.3 按“FILE”

3.1.

4.4 按“Transfer”屏幕出现“(com＞)”

3.1.

4.5 键入“DDＩ：FILE NAME”，例如：“DＩ：123.CMD”

3.1.

4.6 两次按“Enter”

3.1.

4.7 重复以上过程，直到“Part Programme”

3.1.5 加工

3.1.5.1 加工工件之前，操作者必须执行“Dry Run”命令程序，这样保证机床无错误地运动。

3.1.6 DRY RUN

3.1.6.1 执行“Dry Run”，就是执行以下操作。

3.1.6.2 按“command”

3.1.6.3 按“Draw”屏幕显示“Defanlt”文件。

3.1.6.4 键入所要文件名，如“＊.CMD”

3.1.6.5 按“start”程序开始执行。

3.1.6.6 Dry Run期间，有些步骤须检查。

3.1.6.7 按“Position”

3.1.6.8 检查机器读入

3.1.6.9 检查起动装置

3.1.6.10 检查偏置值(+ve=偏向右-ve=向左偏)。

3.1.6.11 按“Current Block” (当前模块)。

3.1.6.12 检查ISO码(M07=执行注水(或油)，M09=不注水(或油))。

3.1.6.13 m.dry rum 完后确保整个操作无误。

3.1.6.14 开始加工

3.1.6.15 按“cut”，屏幕显示“DefaultFile=*.CMD”

3.1.6.16 按“Enter”

3.1.6.17 按“start”程序开始执行。

3.1.7 交流过程

3.1.7.1 接到任务后，如是系列操作，检查相关流程和质量认同

3.1.7.2 如无QC认同，则将工件退给计划处。

3.1.7.3 研究相关流程，记下并与主管一起复检。

3.1.7.4 经组长同意，开始工作。

3.1.7.5 每一步后，放置工件并检查尺寸，并在自检品质报告上记下。

3.1.7.6 工作完后，与任务单一起交给组长。

3.1.7.7 组长转给计划部。

3.1.7.8 向组长汇报任何工件的损坏，以备处理。
