第1章-室外给排水工程概述
室外给排水工程概述
第1篇 建筑给水排水工程第1章 室外给排水工程概述 教学提示：在建筑物中，我们使用的水来自哪里，是怎么输送到建筑里的，这些水与自然界的水有什么区别？室外给水工程就是要解决这些问题。
水经使用排出建筑后最终又排放到了哪里，是通过什么方式排放的，排放前需要经过怎样的处理？这些是室外排水工程的主要任务。
教学要求：本章让学生了解室外给排水的组成，以及在输送排放过程中水质的变化。
重点掌握净水处理厂的一般流程、各种排水体制的优缺点和污水处理的基本方法。
室外给水工程又称给水工程，是为满足城乡居民及工业生产等用水需要而建造的工程设施。
它的任务是自水源取水，并将其净化到所要求的水质标准后，经输配水系统送往用户。
给水工程包括水源、取水工程、净水工程、输配水工程四部分。
经净水工程处理后，水源由原水变为通常所称的自来水，满足建筑物的用水要求。
室内给水工程的任务是按水量、水压供应不同类型建筑物的用水。
根据建筑物内用水用途可分为生活给水系统、生产给水系统和消防给水系统。
经过室内给水系统，水满足各种需要后变为污、废水。
室内排水工程的任务就是把建筑物内的污、废水和屋面雨、雪水收集起来，有组织并及时畅通地排至室外排水管网、处理构筑物或水体，为人们提供良好的生活、生产、工作和学习环境，并为室外污水的处理和综合利用提供便利条件。
而室外排水工程的任务是收集各种污水(包括室内排放的各种污水)，并及时地将其输送至适当地点，最后经妥善处理后排放至水体或再利用，它包括排水管网、污水处理厂、排水口设置等。
经过给水工程、室内给水工程、室内排水工程和室外排水工程，水在人们生活中被循环使用。
在整个给排水工程中，水流经的构筑物及名称如图1.1所示。
建筑设备·2··2·屋面雨水图1.1 水循环利用流经路径示意图1.1 室外给水工程概述1.1.1 水源给水水源是指能为人们所开采，经过一定的处理或不经处理就可为人们所利用的自然水体。

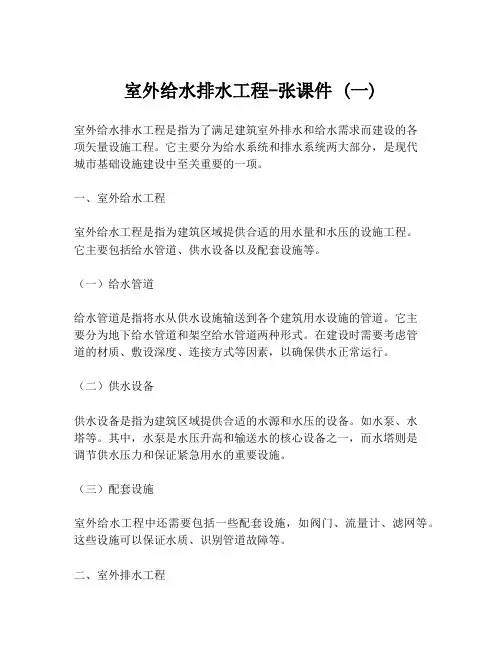

室外给水排水工程-张课件 (一)
室外给水排水工程-张课件 (一)室外给水排水工程是指为了满足建筑室外排水和给水需求而建设的各项矢量设施工程。
它主要分为给水系统和排水系统两大部分，是现代城市基础设施建设中至关重要的一项。
一、室外给水工程室外给水工程是指为建筑区域提供合适的用水量和水压的设施工程。
它主要包括给水管道、供水设备以及配套设施等。
（一）给水管道给水管道是指将水从供水设施输送到各个建筑用水设施的管道。
它主要分为地下给水管道和架空给水管道两种形式。
在建设时需要考虑管道的材质、敷设深度、连接方式等因素，以确保供水正常运行。
（二）供水设备供水设备是指为建筑区域提供合适的水源和水压的设备。
如水泵、水塔等。
其中，水泵是水压升高和输送水的核心设备之一，而水塔则是调节供水压力和保证紧急用水的重要设施。
（三）配套设施室外给水工程中还需要包括一些配套设施，如阀门、流量计、滤网等。
这些设施可以保证水质、识别管道故障等。
二、室外排水工程室外排水工程是指为建筑区域排放废水和雨水的设施工程。
它主要包括排水管道、排水设备以及配套设施等。
（一）排水管道排水管道是指将各类废水和雨水从建筑区域排放至下水道的管道。
它主要分为地下排水管道和架空排水管道两种形式。
在建设时需要考虑排水管道的材质、敷设深度、坡度等因素，以确保排水畅通。
（二）排水设备排水设备是指为建筑区域排放废水和雨水提供需要的设备。
如污水泵站、雨水收集装置等。
其中，污水泵站是排放污水的核心设备之一，而雨水收集装置则是解决城市雨水利用和污染控制的重要设施。
（三）配套设施室外排水工程中还需要包括一些配套设施。
如检查井、水封、防臭设施等。
这些设施可以保证排水的安全、规范和有效性。
总之，建设合理的室外给水排水工程对于城市现代化建设有着关键意义。
只有在室外给水排水工程不断完善的情况下，才能满足城市居民日益增长的生活用水需求，同时保证城市环境和人民健康。

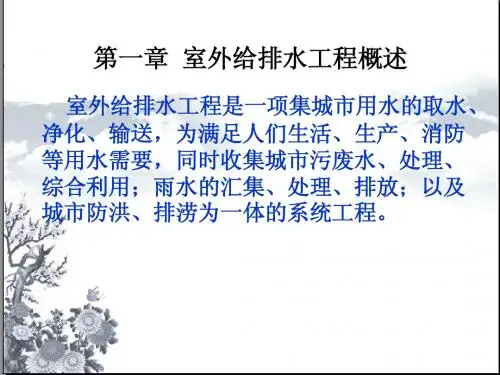

第一章室外给排水概述
室外给排水工程内容 室外给水工程 1.水源及取水工程 水源及取水工程 2.净水工程 净水工程 3.输配水工程 3.输配水工程 室外排水工程 1.污水的分类 污水的分类 2.室外排水系统的组成 室外排水系统的组成 3.室外排水系统的体制 室外排水系统的体制 4.室外排水构筑物 室外排水构筑物
1.1 室外给水工程
谢谢！
Байду номын сангаас
室外给水工程的基本任务： 室外给水工程的基本任务： 从天然水源取水， 从天然水源取水，并将原水净化到所要求的水 质标准后经输配水管网系统送至用户。 质标准后经输配水管网系统送至用户。 组成：取水工程、净水工程、 组成：取水工程、净水工程、输配水工程 如图
1.1.1 水源及取水工程
1.水源 水源 给水水源：地面水源和地下水水源。 给水水源：地面水源和地下水水源。 2.取水构筑物 取水构筑物 取水构筑物：地面水取水构筑物和地下水取水构 取水构筑物： 筑物。 筑物。
1.2
室外排水工程
城市排水工程是用来收集、输送、处理、 城市排水工程是用来收集、输送、处理、利 用和排放城市污水和降水的综合设施。 用和排放城市污水和降水的综合设施。 任务： 任务： 选择污水和雨水的出路，收集、 选择污水和雨水的出路，收集、输送污水和雨 合理处理后排放或再利用， 水，合理处理后排放或再利用，保护城市水环境 。。
1.1.2 净水工程
1.任务 任务 2.净化方法和净化程度 净化方法和净化程度 3.净化工艺 净化工艺
1.1.3 输配水工程
1.输水管道 输水管道 水源到净水厂或从净水厂到配水管网的管道。 水源到净水厂或从净水厂到配水管网的管道。 2.配水管网 配水管网 把输水管送来的水分配到各个用户。 把输水管送来的水分配到各个用户。 3.调节构筑物 调节构筑物 常见的构筑物有水塔、高地水池和清水池等， 常见的构筑物有水塔、高地水池和清水池等，作 用调节供水量与用水量的不平衡状况。 用调节供水量与用水量的不平衡状况。
第1章室外给水排水工程概述
1.1 室外给水工程
1.1.3 输配水工程
总目录
本章总目录
3） 附属设施 分为集中给水龙头、阀门、室外消火栓、排气阀、泄 水阀 4）调节构筑物 包括水塔、高位水池、清水池用以储存和调节水量， 定压作用。
水塔、高地水池：现有供水设备，在某段时间内其供水量是固 定的，而城市用水量随时都在变化，当用水量少时，将多 余的水送入其中储存。（调节供水量与用水量之间的不平衡状况） 清水池：当城市用水量不大时，一般是小范围内时使用水塔或 水池，对于用水量大的城市，通常采用清水池与二级泵站 联合进行调节，来满足用水要求。
1.1 室外给水工程
1.1.0 室外给水工程概述
总目录
本章总目录
定义：室外给水工程是为满足城镇居民生活 或工业生产等用水需要而建造的工程设施 ，它应满足用户对水量、水压和水质方面 的不同要求。 任务：从水源取水，经净化消毒后，将清水 输送、分配到各建筑物的室内给水系统。
第1章 室外给水排水工程
1.1 室外给水工程
第1章 室外给水排水工程
1.3 城镇给水排水工程规划概要
1.3.2 城镇排水工程规划概要
总目录
本章总目录
目的：保证所规划的城镇有良好的排水条件，务必使 所规划的方案切实可行并能同时满足社会效益， 经济效益，环境效应等方面的要求
主要任务：确定排水量定额、估算总排水量、确定排 水制式、排水系统方案和设计规模及设计期限； 确定污水和污泥的出路及其处理方法等。
1.1 室外给水工程
1.1.1 水源及取水工程
总目录
本章总目录
给水水源
地面 水源 地下 水源
1、水源
1）地面水源:
河流、湖泊、水库、海水等
水质特点：
室外给排水工程概述
§2.2 室外排水工程概述
优点：采用这种系统时，街道下只有一条排水管道，因 ① 优点 而管网建设比较经济。 缺点：几种污水汇集后都流人处理厂，使处理厂的规模 ② 缺点 过大，投资过多，建设困难；不降雨时，排水管内水 量较小，管中水力条件较差；如果直接排入水体又极 不卫生。因此实际采用合流制排水系统的很少。
一、污水分类 按照来源的不同，污水可分为生活污水、工业废 水和降水三类。 1、 生活污水 、 是指人们日常生活中用过的水，包括从厕所、浴 室、盥洗室、厨房、食堂和洗衣房等处排出的水。它 来自住宅、公共场所、机关、学校、医院、商店以及 工厂中生活间部分。
§2.2 室外排水工程概述
2、工业废水 （1）是指在工业生产中所排出的废水，来自车间或矿场。 （2）工业废水按照污染程度不同，可分为：生产废水和生 产污水。 生产废水：是指在使用过程中受到轻度玷污或水温增高 ① 生产废水 的水。如机器冷却水。 生产污水：是指在使用过程中受到较严重污染的水。这 ② 生产污水 类水多半具有危害性，含有大量有机物，如氰化物、铬 、汞、铅、镉等有害和有毒物质。
一级泵站与取水构筑物合建的布置图
§2.1 室外给水工程概述
2、净水工程 、 水源水由于自然或人为因素，都有被污染的可能 ，为保证人们正常的生产与生活，水源水要进行处理 。此为净水工程 （1）生活饮用水的质量标准（五类 35条） ）生活饮用水的质量标准（ 条 1）感官指标 2）化学指标 3）毒理学指标 4）细菌学指标 5）放射性指标
(完整版)第1章、工程概述
第1章工程概述1.1工程概况南水北调中线工程自起点湖北丹江口水库引水，经湖北、河南、河北等省市，进入北京境内。
北京段总干渠自北拒马河中支南与河北省明渠段相接，经渠首进水闸，入北拒马河暗渠，至惠南庄泵站，经加压泵扬水，通过PCCP输水管道输水至大宁调压池。
大宁调压池后采用低压暗管自流输水，经永定河倒虹吸、卢沟桥低压暗箱、西四环低压暗箱，最后由团城湖明渠输水至终点团城湖，全长80km。
PCCP管道工程的南水北调中线北京段总干渠线路最长的大型输水工程，上接惠南庄泵站，下接大宁调压池，输水管线起点距离渠首2.3km，输水管线末端距总干渠终点颐和园团城湖约21.4km。
PCCP输水干线全长56.359km（其中设两条隧洞，西甘池隧洞和崇青隧洞），为两排直径4mPCCP管道。
惠南庄～大宁段PCCP输水管线工程为I等工程，主要建筑物为1级建筑物。
以HD41+000为界，HD0+000～HD41+000设计地震烈度为7度，HD41+000～HD56+359.296设计地震烈度为8度。
输水干线加压输水设计流量为50m3/s,加大设计流量为60m3/s，自流输水流量为20m3/s。
惠南庄～大宁段输水干线输水干线工程运行方式为：当流量Q≤20m3/s自流输水；当流量Q＞20m3/s从惠南庄泵站加压输水至大宁调压池。
PCCP管道工程由2排直径4.0mPCCP压力管道（每节管重54～77t，最大管外径4852mm），4处分水建筑物，3处连通建筑物，101处排气阀井建筑物、19处排空阀井建筑物、1处末端控制阀井建筑物、2处穿隧洞建筑物、4处穿铁路建筑物、17处穿主要等级公路建筑物、27处河道防护工程、永久巡线路及穿巡线路建筑物等组成。
共分为六个标段。
本标段为惠南庄～大宁段PCCP管道工程土建安装第一标。
本标段输水干线起点桩号为DH0+000～DH12+300，全长12.3km。
PCCP管道沿线布置有排气阀建筑23处、排空阀建筑5处、连通建筑物1座、河道交叉7处、公路交叉2处等沿线建筑物。
流体力学基本知识
拖力和阻力是同 时出现的大小相等、 方向相反的一对力， 且分别作用在相邻流 体层的接触面上, 称 内摩擦力，也称为黏 滞力。
dy
牛顿内摩擦定律
液体的粘滞性随温度的增加而减小，空气的粘滞 性随温度的升高而增大。
流体的运动克服粘滞性，耗能。
F－内摩擦力,N; S－摩擦流层的接触面面积,m2； τ－流层单位面积上的内摩擦力（切应力）,N/ m2；
水静压强分布图
三、压强的两种计算基准 绝对压强： （pA ） 以设想没有大气存在的绝对真空状态作为 零点计量的压强。 相对压强： （p ） 以当地大气压Pa作为零点计量的压强。 绝对压强和相对压强的关系： pA＝ p＋ pa 或 p＝ pA － pa
新疆大学建筑工程学院城市建设系
建筑设备
主讲教师：齐典伟
qidianwei@
考核方法：百分制
1. 平时作业、出勤、网络实践成绩占30％； 2. 期末考试成绩占70％。 学习要求： 1. 按时、独立、认真完成作业（每人准备2本 作业本，不要用片页纸） ，如果不交作业次数超 过半数，则取消期末考试资格； 2. 认真听课，遵守课堂纪律。关闭手机通讯 设备 3。缺勤次数超过1/3的取消期末考试资格。
第一章流体力学基本知识
第一节 流体的主要物理性质 一、密度和容重 质量与密度 质量：表征惯性的物理量 流体的质量：常以密度来反映 定义：对于均质流体，单位体积的质量称 为流体的密度 (ρ) 与温度有关，t增大ρ减小，t减小ρ增大。 和压力有关，P增大ρ增大，P减小ρ减小。
M V
kg / m
3
光空灯具
声空开关
高压汞灯
高压钠灯
第一章流体力学基本知识
流体是液体和气体的统称 流体力学是研究流体的平衡和机械运动及其 在生产中的应用的一门科学 流体力学研究流体的宏观机械运动规律，认 为流体由无数流体“质点”组成的，它没有 空隙地充满所占空间，各种物理量的变化是 连续的，都可视为空间坐标和时间的连续函 数，我们可以用连续函数的理论来分析液体 运动.
室外给排水系统概述
【供水管施工图片】
§2－2 室外排水工程概述
—、室外排水体制
1、排水的种类
生活污水：粪便污水，盥洗、洗涤废水等 工业废水：包括生产污水和生产废水 降水：屋面雨（雪）水、地面雨水径流
2、排水体制
（1）合流制排水体制
特点是是把生活污水、生产污（废）水和雨（雪） 水只用一套管渠集流。
直泄式合流制:对混合水不加处理，直接分散排入 水体。这种排水体系，随着城镇发展，对水体污染逐渐 严重，一般不再采用。
（6）为方便用户取水，管段上需设置配水支管接口和给水 栓。配水支管接口的口径为DN150～200mm。给水栓的设 置地点应方便取水，其设置间距视用水点分布的具体情 况而定。
（7）管网上应设置市政消火栓。消火栓的设置间距为 100～120m。
（8）管网中阀门设置最大间距不超过1200m；阀门的设置 可保证管路检修时关闭的管道根数不超过1根。
特点是把生活污水、工业废水和雨水径流用两套或 两套以上管渠汇集和导流。
一般把生活污水和水质与生产污水送到污水处理厂， 经处理达到排放标准后，再送到水体（江、河、湖、 海）；而雨（雪）水径流和部分污染较轻的生产废水经 汇集就近排入水体。
由于分流制排水体制对保护环境有利，为近代城市 发展所采用，而旧城市的更新排水系统也逐步采用分流 制排水系统。
第二章 室外给排水工程概述
§2－1 室外给水工程概述
室外给水系统的组成
室外给水主要是供应城市（镇）各类建筑所 需的生活、生产、市政（如绿化、街道洒水） 和消防用水。
城镇给水的组成部分，一般是由取水、净水 和输配水工程设施组成。
一、水源及取水工程
取水系统 水源主要有地下水和地表水：
地下水水质一般较地表水好，但水源不如地表 水丰富，开采不方便。地表水丰富但易受污染。 目前我国1千多座自来水厂取地表水的略多于取 地下水的。 地下水取水构筑物常见管井、渗渠。地表水取水的污废水和雨水先送到沿河截流干渠或 干管。
室外给水排水工程概述
三、输配水工程
输配水工程是解决如何把净化后的水输送到用水 地区并分配到各用水点。
输配水工程通常包括输水管道、配水管网、加压 泵站、调节构筑物等。
四、泵站
泵站是把整个给水系统连为一体的枢纽，是保证给水系统正常运行的关键。主要 设备有水泵及其引水装置，配套电机及配电设备和起重设备等。
选择水源时，应根据城镇的规划要求，水文地质资料 和取水点及其附近地区的卫生状况和地方病等因素来 选定在水质、水量及卫生防护方面较理想的水源
取水点一般一个设于城镇水系的上游。
各水源的选择次序一般按经济技术条件决定。如果水 源地水量均能保持相同水平时，则先后次序可以是： 地下水，流量未经调节的河水、湖水，流量经过调节 的河水。
室外排水工程的内容：收集各种污 水并及时输送到适当地点；设置处 理厂（站）进行必要的处理。
排水系统：为系统地排除污水而建设的一整套工程 设施成为排水系统。由排水管网和污水处理系统组 成。
排水系统的制度，分为合流制和分流制两种类型。
合流制：将生活污水、工业废水、雨水排泄到同一 个管渠内排除的系统；
单击添加副标题
第二章 室外给水排 水工程概述
第一节 室外给水工程概述 第二节 室外排水工程概述 第三节 城镇给水排水工程规划概要
第一节 室外给水工程概述
以地面水为水源的给水系统一般包括：取水工程、净 水工程、输配水工程以及泵站等； 以地下水为水源的给水系统一般包括：取水构筑物 （如井群、渗渠等）、净水工程（主要设施有清水池 及消毒设备）、输配水工程。
城市排水系统 的组成：
01
排水管网
室外给排水工程概论
目录
• 引言 • 室外给水工程 • 室外排水工程 • 室外给排水管材与施工 • 工程实例与案例分析 • 未来发展趋势与挑战
01 引言
主题简介
室外给排水工程是城市基础设 施建设的重要组成部分，主要 涉及供水、排水两大系统。
供水系统包括原水输送、水处 理和供水管道等环节，目的是 确保居民和工业用水的质量和 数量。
管理体制与法规标准
管理体制改革
未来室外给排水工程的管理体制将逐步改革和完善，以适应市场化需求和城市化发展。
法规标准完善
政府将制定更加严格的法规和标准，规范室外给排水工程建设和管理，保障公共安全和 利益。
THANKS FOR WATCHING
感谢您的观看
寿命。
05 工程实例与案例分析
实际项目介绍
某市新城区给排水管网改造项目
该项目旨在改善新城区居民的用水质量，提高排水系统的排涝能力，涉及新建 管网、改造旧管网和泵站建设等。
某山区小城镇给水工程
该工程旨在பைடு நூலகம்决山区小城镇居民的饮用水安全问题，通过新建水源地、输水管 线及净水厂等设施，提高供水保障水平。
泵站与高位水池
泵站用于提高供水压力，高位水池 用于调节供水的流量和压力，保证 供水连续。
03 室外排水工程
排水系统概述
排水体制
分合流制和分流制两种，根据城市规划、环境保 护要求、建设费用等因素综合考虑确定。
排水系统组成
包括污水管道、雨水管道、污水处理厂等部分， 各部分相互协作，共同完成排水任务。
02 室外给水工程
给水系统概述
01
02
03
给水系统组成
包括取水、水处理、输配 水等环节，旨在确保居民 生活和工业生产用水的质 量和水量。
室外给排水工程概述
2学时 建筑中的水来自哪里？去向何方？水中成分有何变化？ 本章重点 室外给水和排水系统的组成 本章难点
给水和排水管网的布置，水处理原理及工艺流程
第1章 室外给水排水工程概述
1.0 引论
水源
取水工程
1.1室外给水工程概述
本 章
净水工程 输配水工程
内 容
1.2室外排水工程.2 取水工程——岸边取水泵房
1.1.2 取水工程——江心桥墩式取水构筑物
1.1.2 取水工程——多泥沙河流的斗槽式取水构筑物
1.1.2 取水工程——浮船式取水构筑物 缆车式取水构筑物
1.1.3 净水工程
主要任务：对源水进行处理，使其满足生活饮用水卫生标准或 工业用水水质标准。 处理方法：
➢收集各种污水并及时地将其输送至适当地点。城市排水管 网系统包括污水管网、雨水管网、合流制管网以及城市内 河与排洪设施。 ➢污水妥善处理后排放或再利用，即通过污水处理厂对污水 进行适当的处理，达到国家排放标准。
1.2.1 城市排水管网
排水分类：生活污水、工业废水、雨、雪降水。 排水系统的体制：城市和工业企业的生活污水、工业废水和降 水的收集与排除方式称为排水系统的体制。
调节构筑物
作用：用来调节管供水量与用水量之间的不平衡状况。 类型：
➢水塔或高位水池能够把用水低峰时管网中多余的水暂时储 存起来，而在用水高峰时再送入管网。 ➢清水池与二级泵站可以直接对给水系统起调节作用，也可 以同时对一、二级泵站的供水与送水起调节作用。
1.2.1 城市排水管网
排水工程：为保护环境而建设的一整套收集、输送、处理和处 置污水的工程设施。 主要功能：
城市排水管网
污水处理基本方法与系统
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2021/2/21
11
3.净水工程
1. 标准: 《生活饮用水水质标准》 工业用水水质标准应符合工艺流程的需要
2. 净水的一般流程
沉淀
消除悬浮物 及物质胶体
沉淀出水
过滤
二级泵房出厂
2021/2/21
消毒
液氯、二氧化氯 或其他消毒剂
过滤出水
12
•运用现有的技术,废水可以被处理到合乎生活用水或生产用水 需要的各种标准。
• 长期的过量开采,北京地下水资源已经形成一个1000多平方 公里的地下漏斗,
2021/2/21
8
水源
2021/2/21
室外给水系统图
取水工程
净水工程
输配水工程
9
2. 取水工程
1) 地下水取水构筑物
对不同的地下水埋深、含水层厚度有不同的取水构 筑物形式如管井、大口井。
2) 地表水取水构筑物 固定式、活动式 岸边式、河床式（自流、虹吸、 水泵式）
•控制浑浊度是工业水处理的一个重要内容，也是一项重要的水质指标。
根据水的不同用途，对浑浊度有不同的要求，生活饮用水的浑浊 度不得超过5度;
要求循环冷却水处理的补充水浑浊度在2～5度;
除盐水处理的进水（原水）浑浊度应小于3度；
制造人造纤维要求水的浑浊度低于0.3度。
•构成浑浊度的悬浮及胶体微粒一般是稳定的，并大都带有负电荷，所
室外给水系统图
水源
取水工程
净水工程 输配水工程
2021/2/21
2
• 水满足各种需要后变为污、废水。 • 室内排水工程的任务就是把建筑物内的污、废水和屋面雨、 雪水收集起来,有组织并及时畅通地排至室外排水管网、处理 构筑物或水体。 • 室外排水工程的任务是收集各种污水(包括室内排放的各种污 水),并及时地将其输送至适当地点，最后经妥善处理后排放至 水体或再利用，它包括排水管网、污水处理厂、排水口设置等。 • 经过给水工程、室内给水工程、室内排水工程和室外排水工 程，水在人们生活中被循环使用。
以不进行化学处理就不会沉降。在工业水处理中，主要是采用混凝、
澄清和过滤的方法来降低水的浑浊度。
2021/2/21
15
3.过滤
•以石英砂等粒状滤料层截流水中悬浮杂质,从而使水获得澄清。进水 浊度一般在10度以下,滤出水浊度一般在3度甚至1度以下。
4.消毒
•消毒并非把微生物全部消灭,只要求消灭致病微生物,同时保证净化后 的水在输送到用户之前不被再次污染。 •氯消毒经济、有效、使用方便，应用历史最久，也是给水处理中最常 用的消毒方法。
2.沉淀和沉淀池
水中悬浮颗粒依靠重力作用,从水中分离出来的过程称为沉淀。混凝沉淀池 的出水浑浊度一般在10度以下。
2021/2/21
14
•浑浊度
•浑浊度为水样光学性质的一种表达语,是由于水中存在不溶性物质引起 的,它使光散射和吸收，而不是直线透过水样。
•表示水的清澈或浑浊程度，是衡量水质良好程度的重要指标之一，与 悬浮物的质量浓度、颗粒的大小、形状、折射指数等有关。
2021/2/21
4
2021/2/21
5
室外给水工程
1. 水源
-- 地下水 -- 地表水
•北京市自来水厂的饮用水来源分为地表水和城 近郊区的地下水两部分。 •北京的地表水现在面临着一个严重的困扰--水 质富营养化。
2021/2/21
6
•地下水源包括潜水(无压地下水)、自流水(承压地下水)和泉水; 地表水源包括江河、湖泊、水库和海洋等水体,主要来自于降 雨产生的地表径流的补给。
2021/2/21
10
• 管井,通常用凿井机械开凿,故而俗称机井。管井直径一般为 50mm～1000mm，井深可达1000m以上。管井是地下水取水 构筑物中应用最广泛的一种形式。
•大口井,由于井径较大而得名。它被广泛用于开采浅层地下水, 直径一般为5m～8m，井深一般在15m以内。
•地表水取水构筑物的位置,宜位于城镇和工业企业上游的清洁 地段,离污水排放口的上游需1000m～1500m;取水构筑物应避 开河流中的回流区和死水区。
2021/2/21
2021/2/21
3
• 污水与废水 •污水,受一定污染的来自生活和生产的排出水。污水经过 简单的处理可以直接排放。 •废水,没有利用价值的使用过的水。废水是较难处理的。
•生活污水:居民日常生活中排泄的粪便污水。
•生活废水:居民日常生活中排泄的洗涤水。
• 中水 •再生水即所谓“中水”，是沿用了日本的叫法。通常人们 把自来水叫做“上水”，把污水叫做“下水”，而再生水 的水质介于上水和下水之间，故名“中水”。
•地下水:
•水质澄清、水温稳定; •径流量小,矿化度和硬度较高; •一经开采在短期内不可再生,过量开采，就会造成地下水位下降，地 面下沉。
•地表水:
•易受污染,通常浑浊度高（汛期尤为突出）,水温变幅大，有机物和细 菌含量高; •地表水径流量大且水量充沛，能满足大量的用水需要，矿化度、硬度 以及铁、锰等物质含量低。 •地表水（尤其是江河水）是可再生资源。
•城市给水水源选择是城市位置选择的重要条件。
2021/2/21
7
• 北京的地表水指的是北京的三大水库,即密云水库、怀柔水库 和官厅水库。
• 由于三大水库水量严重不足,北京市于2003年开采怀柔、顺 义应急地下水源,2004年启动平谷应急水源。
• 北京的地下水硬度较高,达到450mg/L（毫克／升）,刚刚达到 生活饮用水卫生标准的规定。
建筑设备
第2章 室外给排水工程
2021/2/21
1
给并将其净化到 所要求的水质标准后，经输配水系统送往用户。
•给水工程包括水源、取水工程、净水工程、输配水工程四部分。
•室内给水工程的任务是按水量、水压供应不同类型建筑物的用 水。根据建筑物内用水用途可分为生活给水系统、生产给水系 统和消防给水系统。
•一般来说,生活饮用水的处理主要是去除悬浮物; •工业用水,则有不同程度的要求。 •对于给水工程来说，净水工程的主要任务就是去除原水中的 悬浮物质，使经处理过的水质符合生活饮用标准。
2021/2/21
13
1.混凝和混凝剂
混凝即混合絮凝,向水中投加一些药剂(常称为混凝剂)。在水处理中用得最 多的是铁盐和铝盐及其水解聚合物等无机混凝剂,如硫酸铝、明矾、聚合硫 酸铝(PAS)、聚合氯化铝(PAC) 、三氯化铁等。
