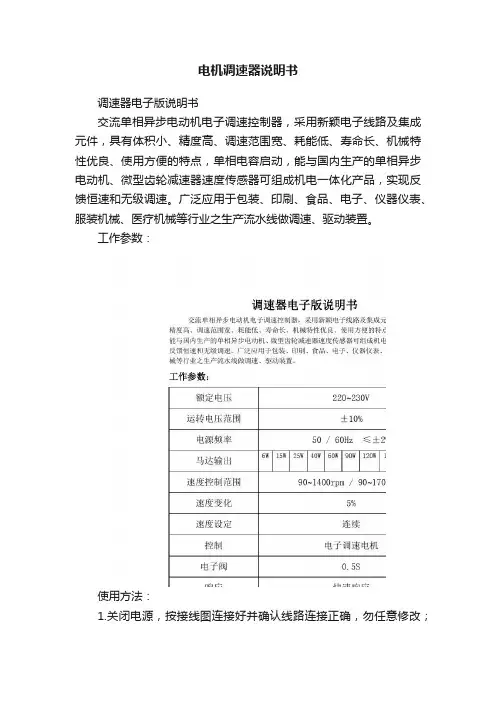

工作参数：
使用方法：
1.关闭电源，按接线图连接好并确认线路连接正确，勿任意修改；
2. 把控制器固定好，速度调到最低“0”，以避免开始电源时产生瞬间大电流，造成永久性损坏；
3.然后再开启电源，调整速度旋钮到需要位置，不需要时请关闭电源；
4.调速器与马达连接如发现转距或转速不符合要求时，请调整产品侧面的微调电位器（速度设定调整）
5.欲变换马达运转方向，只要换装控制器背面的接线座上“CCW”与“CW”之跳线。
选择COM与CW短接，则马达做顺时针旋转；
选择COM与CCW短接，则马达做逆时针旋转。
（变更方向时，须等马达完全停止运转后，方可变更。
）
主要产品及型号：
US-52
（6W.15W.25W.40W.60W.90W.120W.140W.150W.180W.200W）SS-22
SS-32等各类交直流调速器。
现供应的品牌厂家：
TWT（贴牌）.CDM（诚大）.PC MOTO.LX.中大等。
主要元器件供应商：
可控硅（飞利浦），电位调节器（华宇—无铅），电容（五峰）。
图片：。
电磁调速器使用方法及注意事项简洁范本
电磁调速器使用方法及注意事项电磁调速器使用方法及注意事项一、引言二、使用方法2.1 安装和连接在安装电磁调速器之前，必须确保电磁调速器的规格和电机匹配。
安装步骤如下：1. 将电磁调速器固定在机器座上，确保牢固稳定；2. 将电机轴与电磁调速器轴对准，插入连接套。
3. 通过螺栓将电磁调速器和电机连接在一起。
2.2 启动和调速启动电磁调速器前，请确保电机供电正常，并检查调速器的电源和控制线路是否正确连接。
启动步骤如下：1. 将调速器接通电源，确保电源指示灯亮起。
2. 通过控制面板或遥控器，设置理想的转速。
2.3 停止和故障排除停止电磁调速器时，先将电机转速减至最低档，然后断开电源。
如果发生故障，应先检查电源和电线连接，如未发现问题，建议联系专业维修人员进行检修。
三、注意事项3.1 维护保养定期对电磁调速器进行清洁和润滑，以保证正常运行。
在清洁时应注意断电，并使用专门清洁剂和软布进行清洁，切勿使用水或可腐蚀物清洗。
3.2 温度控制在使用过程中，应注意电磁调速器的温度控制。
设备过热可能导致设备损坏或发生事故。
使用前，请务必检查设备的散热性能，保证正常工作温度。
3.3 转速设置在使用电磁调速器时，需要根据实际使用需求设置合适的转速。
过高或过低的转速可能导致设备不稳定或损坏。
建议在使用前仔细阅读说明书，并根据生产工艺或运行要求设置合适的转速。
3.4 安全操作电磁调速器是一种高压设备，操作时需严格按照操作规程进行，切勿随意更改设备参数或进行非授权的操作。
在操作过程中，需佩戴好个人防护装备，并保持设备周围的安全距离。
3.5 故障排除在使用过程中，如果发生故障，请立即停止使用，以免造成进一步的损坏或危险。
如故障无法自行解决，请及时联系专业维修人员进行排除。
四、。
jda-40电磁调速电机控制器说明书
JD1A-40电磁调速电机控制器产品使用说明书江苏省泰州市耐特调速电机有限公司JDIA-40型电磁调速电动机控制器是原机械工业部全国联合统一设计产品，用于电磁调速电动机(滑差电机)的调速控制。
实现恒转矩无级调速，当负载为风机和泵类时，节电效果显著，可达10%~30%，是我国目前推广的节能产品之一。
1、型号含义：2、使用条件：2.1、海拔不超过1000m 。
2.2、周围环境温度；-5℃-+40℃。
2.3、相对湿度不超过90％(20℃以下时)。
2.4、振动频率10-15OHz 时，其最大振动加速度应不超过0.5g 。
2.5、电网电压幅位波动±10％额定值时、保证额定使用。
2.6、周围介质没有导电尘埃和能腐蚀金属和破坏绝缘的气体。
3、主要技术数据：3.1调速范围：电源为50Hz 时：1250~125转/分60Hz 时：1500~150转/分3.2转速变化率（机械特性硬度）≤2.5％100%100%%10X 额定最高速度负载下是转速—负载下的转速转速变化率=3.3稳速精度：≤1%3.4最大输出：直流90V3.5控制电机功率：0.55~40KW3.6测速发动机三相2V ≤3.5V/100r .p.m 。
4.基本工作原理：JD1A—40电磁调速电动机控制装置是由速度调节器、移相触发器、可控硅整流电路及速度负反馈等环节所组成。
图1为装置原理方框图。
图2为装置的电气原理图。
图3为装置的移相触发各点波形图。
从图1-图4可知，二种线路的工作原理都是相同的。
速度指令信号电压和调速负反馈信号电压比较后，其差值信号被送入速度调节器（或前置放大器）进行放大，放大后的信号电压与锯齿波叠加，控制了晶体管的导通时刻，产生了随着差值信号电压改变而移动的脉冲，从而控制了可控硅的开放角，使滑差离合器的激磁电流得到了控制，即滑差离合器的转速随着激磁电流的改变而改变。
由于速度负反馈的作用，使电磁调速电动机实现恒转矩无极调速。
从图2-图3可知，JD1A—40型的速度指令信号电压是由装在控制箱面板上的速度操作电位器产生的。
JD1A 电磁调速电机控制器说明书
给 定
脉冲触发电路
主电路
电磁调速电机
测速负反馈
机械反馈
8、J D 1 A型 控制器 的 调整
由于J D1A型 控 制 器适 用 于0.55~90kw的 电 磁调 速 电 动机 ， 用
图1 JD1A系列控制装置方框图
6、J D 1 A型 控制 器 的接线
JD1A型控制器的接线简单方便，输入和输出线都通过面 板下方的七芯航空插座进行连接，插座各芯与相应各线的 连接见图2。
4 150 95 150
15
130
图3
J D1A型外 形尺寸
5
图5
140
J D1A型用 于墙挂 式 安装尺 寸
6
1 1、 常 见 故障及 排 除方法
2
AC220V
1
不正常现象
XK
故 障 原 因
排 除 方 法
b2
TB SD
b1
RD AC10V AC4.8V b11 4 W2 3 DZ08 C8 RY BZ12 G b5
电源电压 最大输出定额 可控电机功率 测速发电机 转速变化率 稳速精度 *调速范围
AC220V±10%
直流90V 8A *
40KW~90KW
三相中频电压转速比为≤2V/100r/min
通，产生随着差值信号电压改变而移动的脉冲，从而控制可
控硅的开放角，使转差离合器的激磁电流得到控制，即转 差离合器的输出转速随着激磁电流的改变而改变，从而实 现电磁调速电动机输出转速的宽范围调节。
接测速 发电机
V W
ห้องสมุดไป่ตู้
图2
七芯航空插头引出线
3
4
3、 面 板上 的 转速 表校 准电 位器 和反 馈量 调节 电位 器在调 整 好 后应 锁定 ，防 止乱 调 影响 转速 显示 和电 机正 常运 行。 4、 运 行中， 若 发 现电动 机 输出转速 有 周期性 的 摆动，可 将 七 芯插头 接 励磁线圈 的3、4线 对调， 使 之与机 械 惯 性协调 ， 以 达 到更进 一 步的稳定 。
JD1A型电动机电磁调速控制器原理及检修

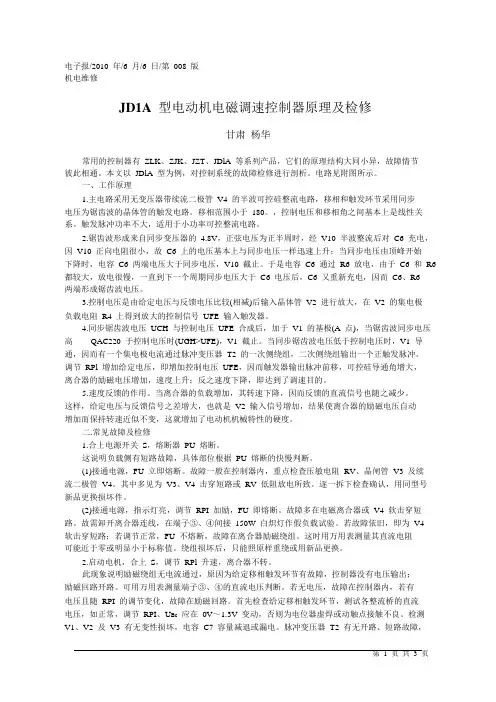

电子报/2010 年/6 月/6 日/第008 版机电维修JD1A型电动机电磁调速控制器原理及检修甘肃杨华常用的控制器有ZLK、ZJK、JZT、JDlA 等系列产品，它们的原理结构大同小异，故障情节彼此相通。
本文以JDlA 型为例，对控制系统的故障检修进行剖析。
电路见附图所示。
一、工作原理1.主电路采用无变压器带续流二极管V4 的半波可控硅整流电路，移相和触发环节采用同步电压为锯齿波的晶体管的触发电路。
移相范围小于180。
，控制电压和移相角之间基本上是线性关系。
触发脉冲功率不大，适用于小功率可控整流电路。
2.锯齿波形成来自同步变压器的4.8V，正弦电压为正半周时，经V10 半波整流后对C6 充电，因V10 正向电阻很小，故C6 上的电压基本上与同步电压一样迅速上升；当同步电压由顶峰开始下降时，电容C6 两端电压大于同步电压，V10 截止。
于是电容C6 通过R6 放电，由于C6 和R6 都较大，放电很慢，一直到下一个周期同步电压大于C6 电压后，C6 又重新充电，因而C6、R6两端形成锯齿波电压。
3.控制电压是由给定电压与反馈电压比较(相减)后输入晶体管V2 进行放大，在V2 的集电极负载电阻R4 上得到放大的控制信号UFE 输入触发器。
4.同步锯齿波电压UCH 与控制电压UFE 合成后，加于V1 的基极(A 点)，当锯齿波同步电压高QAC220 于控制电压时(UGH>UFE)，V1 截止。
当同步锯齿波电压低于控制电压时，V1 导通，因而有一个集电极电流通过脉冲变压器T2 的一次侧绕组，二次侧绕组输出一个正触发脉冲。
调节RPl 增加给定电压，即增加控制电压UFE，因而触发器输出脉冲前移，可控硅导通角增大，离合器的励磁电压增加，速度上升；反之速度下降，即达到了调速目的。
5.速度反馈的作用。
当离合器的负载增加，其转速下降，因而反馈的直流信号也随之减少。
这样，给定电压与反馈信号之差增大，也就是V2 输入信号增加，结果使离合器的励磁电压自动增加而保持转速近似不变，这就增加了电动机机械特性的硬度。
JD1A电磁调速电动机控制器的故障检修

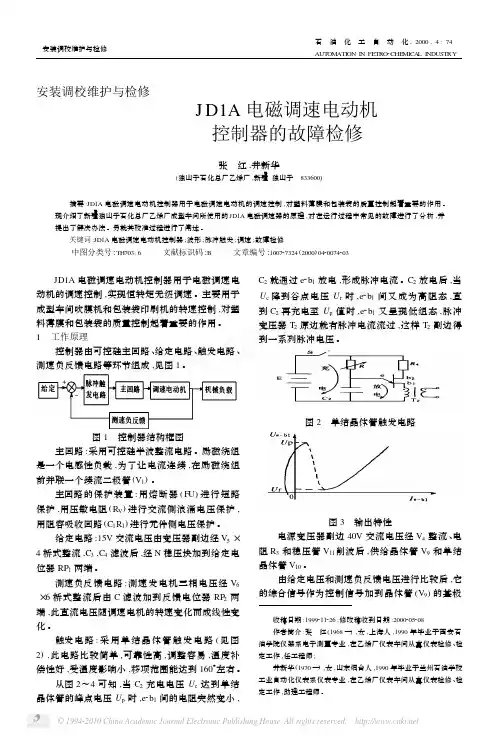

J D1A 电磁调速电动机 控制器的故障检修张 红,井新华(独山子石化总厂乙烯厂,新疆独山子 833600) 摘要:JD1A 电磁调速电动机控制器用于电磁调速电动机的调速控制,对塑料薄膜和包装袋的质量控制起着重要的作用。
现介绍了新疆独山子石化总厂乙烯厂成型车间所使用的JD1A 电磁调速器的原理,对在运行过程中常见的故障进行了分析,并提出了解决办法。
另就其校准过程进行了阐述。
关键词:JD1A 电磁调速电动机控制器;波形;脉冲触发;调速;故障检修 中图分类号:TH703.6 文献标识码:B 文章编号:100727324(2000)0420074203 JD1A 电磁调速电动机控制器用于电磁调速电动机的调速控制,实现恒转矩无级调速。
主要用于成型车间吹膜机和包装袋印刷机的转速控制,对塑料薄膜和包装袋的质量控制起着重要的作用。
1 工作原理控制器由可控硅主回路、给定电路、触发电路、测速负反馈电路等环节组成,见图1。
图1 控制器结构框图 主回路:采用可控硅半波整流电路。
励磁绕组是一个电感性负载,为了让电流连续,在励磁绕组前并联一个续流二极管(V 1)。
主回路的保护装置:用熔断器(FU )进行短路保护,用压敏电阻(R V )进行交流侧浪涌电压保护,用阻容吸收回路(C 1R 1)进行元件侧电压保护。
给定电路:15V 交流电压由变压器副边经V 5×4桥式整流,C 3,C 4滤波后,经N 稳压块加到给定电位器RP 1两端。
测速负反馈电路:测速发电机三相电压经V 6×6桥式整流后由C 滤波加到反馈电位器RP 2两端,此直流电压随调速电机的转速变化而成线性变化。
触发电路:采用单结晶体管触发电路(见图2),此电路比较简单,可靠性高,调整容易,温度补偿性好,受温度影响小,移项范围能达到160°左右。
从图2～4可知,当C 2充电电压U c 达到单结晶体管的峰点电压U p 时,e 2b 1间的电阻突然变小,C 2就通过e 2b 1放电,形成脉冲电流。
JD1A型电磁调速控制器的检修调整
JD1A型电磁调速控制器的检修调整
任列明
【期刊名称】《农村电工》
【年(卷),期】2000(000)004
【摘要】@@ 从JD1A型电磁调速控制器的电气原理图(图1)中看出,该控制器主要由以下几个部分组成:直流电源供给电路、测速发电机信号输入电路、由BG2及外围电路组成的前置放大器、BG1等组成锯齿波振荡放大电路,单向可控硅等组成触发输出电路.前两个部分电路简单,维修容易,本文不作介绍,着重介绍后三个部分电路的检修调整.
【总页数】1页(P23)
【作者】任列明
【作者单位】414416,湖南省汨罗市弼时电管站
【正文语种】中文
【中图分类】TM7
【相关文献】
1.JD1A电磁调速电动机控制器的故障检修 [J], 张红;井新华
2.JD1A电磁调速控制器运行中的保护装置 [J], 赵彬
3.JD1A型电磁调速控制器常见故障检修 [J], 赵彬
4.基于PLC的JD1A型电磁调速器在燃煤锅炉控制系统中的应用 [J], 刘辉;张铁壁;王璐;蔡国庆;宫翔
5.基于PLC的JD1A型电磁调速器在燃煤锅炉控制系统中的应用 [J], 刘辉;张铁壁;王璐;蔡国庆;宫翔
因版权原因，仅展示原文概要，查看原文内容请购买。
JD1A系列电磁调速电机控制器故障排除及调试
JD1A系列电磁调速电机控制器故障排除及调试作者：杨正勇来源：《硅谷》2009年第23期[摘要]介绍JD1A系列电磁转差离合器的若干常见故障现象,并进行原因分析,探讨排除故障的方法,提出调试思路。
[关键词]电磁调速控制器故障排除调试中图分类号:TM3文献标识码:A文章编号:1671-7597(2009)1210013-01一、引言电磁调速异步电动机俗称滑差电机,实质上就是在笼型转子异步机轴上装一个电磁转差离合器,通过晶闸管控制装置控制离合器绕组的电流,即可调节离合器的输出转速,实现恒转矩交流无级调速。
由于它具有调速范围广、速度调节开滑、起动转矩大、控制功率小、有速度负反馈、自动调节系统机械特性硬度高等一系列的优点,因此在印刷机、骑马订书机、无线装订、高频烘干联动机及链条锅炉控制中得到广泛应用。
及时而准确地诊断出其故障是非常有价值的,本文介绍了一些常见的故障现象及调试方法,不妨一试。
二、JDIA系列电磁调速电动机控制器电路原理图及方框图图1JD1A系列电磁调速电机控制器电路原理图由原理图可看出,JD1A系列电磁调速电动机控制器主要由速度调节,移向触发器,可控硅整流电路,给定电压调节电路,速度负反馈电路和比较放大电路等组成,其对应的方框图如图2所示:图2方框图三、常见故障分析及排除1.原动电机旋转而离合器不转,首先观察面版指示灯SD是否点亮。
指示灯SD不亮,其故障原因一般如下:(1)电源开关XK没有闭合或损坏。
(2)线路板与插座接触不良或接插件烧毁。
(3)供电电压过高,压敏电阻Rr击穿,导致熔丝RD熔断。
(4)晶闸管KZ击穿,主电路短路导致熔丝RD熔断。
(5)离合器励磁线圈烧毁,主电路短路,导致熔丝RD熔断。
指示灯SD点亮,但故障仍然存在,其故障原因一般如下:(1)滑差离合器励磁线圈开路或导线故障。
(2)晶闸管KZ开路。
通过测量脉冲变压器B2的次级有无脉冲电压输出,若有脉冲信号输出,说明KZ损坏。
(3)移相触发电路工作失常。
