JBT3082004阀门__型号编制方法

合集下载

通用阀门型号选择Microsoft Word 文档

通用阀门型号选择Microsoft Word 文档

常用阀门型号选择在实际工作中,有时会碰到一些阀门需要用型号表示。

在查阅阀门型号的标准《阀门型号编制方法(JB-T308-2004)》过程中却发现,对照的标准我们为什么看不懂?别着急,下面由小编带你解读《阀门型号编制方法是(JB-T308-2004)》。

阀门型号是按阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料等分类,然后再把这七部分按顺序排列出来。

下面给大家介绍一下这七部分的编制方法。

第一部分:阀门类型的代号阀门的类型代号用字母按(表1)的规定表示。

如果标号的阀门还具有其它功能或带有其它特异结构时,需要在阀门类型代号前面加注一个按(表2)规定表示的字母。

第二部分:驱动方式代号驱动方式用阿拉伯数字按(表3)的规定来表示。

表3 阀门驱动方式代号注:1.安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门(如手动蝶阀、手动闸阀、球阀等),阀门驱动方式代号省略,不表示。

2.只有当两种动力源同时对其作用才能控制其启闭时,此时我们用电磁—液动、电—液动、气—液动表示。

3.气动常开阀门用6K 表示,气动常闭阀门用6B表示,液动常开阀门用7K表示,液动常闭阀门用7B表示。

4.防爆电动阀门用9B表示。

第三部分连接形式代号阀门的连接形式用数字按(表4)规定的表示。

第四部分结构形式代号阀门的结构形式用用阿拉伯数字按(表5-表15)规定的表示。

表10 旋塞阀结构形式代号表13 减压阀结构形式代号第五部分:密封面或衬里材料代号阀座密封面或衬里材料代号按(表16)规定的字母表示。

注:1.除隔膜阀外,阀门的密封面材料不同时哪种材料硬度低即用其表示。

2.密封材料与阀门的本体材质相同时,密封面材料代号用W表示。

第六部分:压力代号1.阀门的压力代号用以兆帕为单位的公称压力的值的十倍单位。

比如说某阀门的公称压力为1.6MPa,则该阀门的压力代号为16。

2.压力等级采用磅级(1b)或K级单位的阀门,在型号编制时,应在压力代号栏后有lb或K的单位符号。

阀门型号编制方法..

阀门型号编制方法..

阀门型号编制方法当今阀门的类型和材料越来越多,阀门的型号编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准,但愈来愈不能适应阀门工业发展的需要。

目前,阀门制造厂一般采用统一的编号方法;凡不能采用标准编号的新型阀门,各阀门制造厂可按自己的情况编制出编号方法。

阀门型号通常应表示出阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料等七个要素。

阀门型号的标准化对阀门的设计、选用、经销提供了方便。

在中华人民共和国机械行业标准JB/T308-2004《阀门型号编制方法》标准中,规定了适用于工业管道用闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀、柱塞阀等阀门的型号编制方法和阀门的命名。

一、阀门的型号编制阀门型号由7个单元组成,其含义如下图所示。

(1)类型代号:类型代号用汉语拼音字母表示,如表1所示。

(2)驱动方式代号:驱动方式代号,按表2的规定,用阿拉伯数字表示。

(3)连接形式代号:阀门的连接形式代号,按表3的规定,用阿拉伯数字表示。

(4)结构形式代号:阀门的结构形式代号用阿拉伯数字表示。

闸阀结构形式代号按表4的规定;截止阀、柱塞阀和节流阀结构代号按表5的规定;球阀结构形式代号按表6的规定;蝶阀结构形式代号按表7的规定;隔膜阀结构形式代号按表8的规定;旋塞阀结构形式代号按表9的规定;止回阀的结构形式代号按表10的规定;安全阀结构形式代号按表11的规定;减压阀结构形式代号按表12的规定;蒸汽疏水阀结构形式代号按表13的规定;排污阀结构形式代号按表14的规定。

表1 阀门的类型代号阀门类型代号阀门类型代号弹簧载荷安全阀 A 排污阀P蝶阀 D 球阀Q隔膜阀G 蒸汽疏水阀S杠杆式安全阀GA 柱塞阀U止回阀和底阀H 旋塞阀X截止阀J 减压阀Y节流阀L 闸阀Z当阀门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再加注一个汉语拼音字母,如下表所示表1-1 具有其他功能作用或带有其他特异结构阀门表示代号第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型P低温型 D 快速型Q防火型 F (阀杆密封)波纹管型W缓闭型H - -注:低温型指允许使用温度低于-46℃以下的阀门。

JBT308-2004阀门__型号编制方法

JBT308-2004阀门__型号编制方法

阀门型号编制方法Valves model designation method2004-10-20发布 2005-04-01实施中华人民共和国国家发展和改革委员会发布目次前言 (Ⅱ)1 范围 (1)2 规范性引用文件 (1)3 型号编制和代号表示方法 (1)3.1 阀门的型号编制方法 (1)3.2 阀门类型代号 (1)3.3 驱动方式代号 (2)3.4 连接形式代号 (2)3.5 阀门结构形式代号 (3)3.6 密封面或衬里材料代号 (5)3.7 压力代号 (5)3.8 阀体材料代号 (5)3.9 命名 (6)3.10 型号和名称编制方法示例 (6)表1 阀门类型代号 (2)表2 具有其他功能作用或带有其他特异结构的阀门表示代号 (2)表3 阀门驱动方式代号 (2)表4 阀门连接端连接形式代号 (3)表5 闸阀结构形式代号 (3)表6 截止阀、节流阀和柱塞阀结构形式代号 (3)表7 球阀结构形式代号 (3)表8 蝶阀结构形式代号 (3)表9 隔膜阀结构形式代号 (4)表10 旋塞阀结构形式代号 (4)表11 上回阀结构形式代号 (4)表12 安全阀结构形式代号 (4)表13 减压阀结构形式代号 (4)表14 蒸汽疏水阀结构形式代号 (4)表15 排污阀结构形式代号 (5)表16 密封面或衬里材料代号 (5)表17 阀体材料代号 (5)阀门型号编制方法1 范围本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、结构形式代号、密封面材料代号、阀体材料代号和压力代号的表示方法。

本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、上回阀、安全阀、减压阀、蒸汽疏水阀、排污阀、柱塞阀的型号编制。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

(完整版)安全阀校验考核试题及答案

(完整版)安全阀校验考核试题及答案

安全阀校验人员考核试题及答案姓名:分数:一、判断题:(在每道题答案后划“√”或“×”每题3分,共30分)1、根据JB/T308-2004《阀门型号编制方法》规定,安全阀型号A42Y—25表示的阀体材料是碳钢。

答案:√2、根据JB/T308-2004《阀门型号编制方法》规定,安全阀型号A47H—16C是微启式、弹簧载荷弹簧不封闭且带扳手结构。

答案:√3、适用温度为150°C<t≤350°C的安全阀是属于中温安全阀。

答案:√4、安全阀按照开启高度分为微启式安全阀和全启式安全阀。

答案:×5、公称尺寸DN是指用于管道系统元件的字母和数字组合的尺寸标识。

它由字母DN和后跟无因次的整数数字组成。

这个数字与端部连接件的孔径或外径(用mm表示)等特征尺寸直接相关。

答案:√6、安全阀稳定排放,应有良好的机械特性,但允许有频跳、颤振、卡阻等现象的存在。

答案:×7、卡阻是有助于安全阀的开启和回座。

答案:×8、进行安全阀阀瓣与阀座间的密封性试验时,密封试验压力为90%整定压力。

答案:×9、安全阀的流道直径是安全阀进口端至关闭件密封面间的最小直径。

答案:√10、A48Y-16C型弹簧直接载荷全启式安全阀主要用于排放易燃、易爆、有毒的介质。

答案:×二、单项选择题:(每小题给出的四个选项中,只有一项是正确的,请选择并将答案填写在横线空格处,每题2分,共40分)1、《中华人民共和国特种设备安全法》于_________起开始施行。

A、2013年1月1日B、2014年1月1日C、2015年1月1日D、2016年1月1日答案:B2、《特种设备作业人员证》每_____年复审一次。

持证人员应当在复审期满3个月前,向发证部门提出复审申请。

A、2年B、3年C、4年D、5年答案:C3、中压安全阀的公称压力PN为。

A、≤1.6MPaB、≤4.0MPaC、2.5~6.4MPaD、≤10MPa答案:C4、TSG ZF001-2006《安全阀安全技术监察规程》适用于《特种设备安全监察条例》所规定的锅炉、压力容器和压力管道等设备上所用的最高工作压力大于或者等于_____的安全阀。

JB T308-2004阀门 型号编制方法

JB T308-2004阀门 型号编制方法

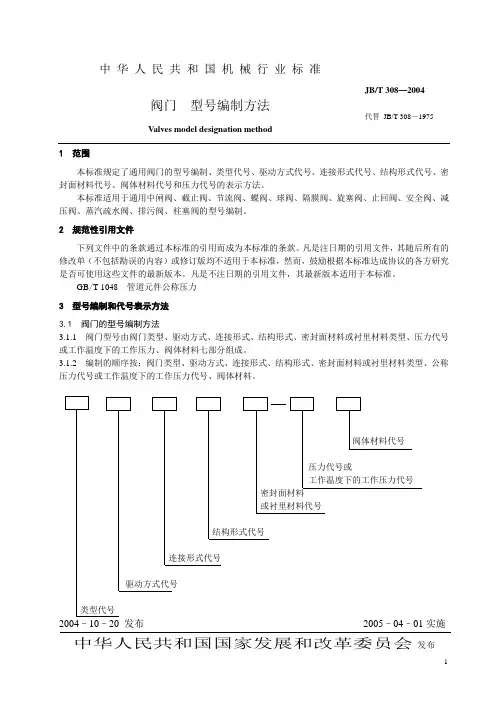

1 范围本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、连接形式代号、结构形式代号、密封面材料代号、阀体材料代号和压力代号的表示方法。

本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀、排污阀、柱塞阀的型号编制。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本标准。

GB/T 1048 管道元件公称压力3 型号编制和代号表示方法3.1 阀门的型号编制方法3.1.1 阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料七部分组成。

3.1.2 编制的顺序按:阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力代号、阀体材料。

2004–10–20 发布2005–04–01实施中华人民共和国国家发展和改革委员会发布1JB/T 308—20043.2 阀门类型代号3.2.1 阀门类型代号用汉语拼音字母表示,按表l的规定表示。

3.2.2 当阀门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再加注一个汉语拼音字母,按表2的规定。

表2 具有其他功能作用或带有其他特异结构的阀门表示代号3.3 驱动方式代号3.3.1 驱动方式代号用阿拉伯数字表示,按表3的规定。

3.3.2 安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门,本代号省略,不表示。

3.3.3 对于气动或液动机构操作的阀门:常开式用6K、7K表示;常闭式用6B、7B表示;3.3.4 防爆电动装置的阀门用9B表示;3.4 连接形式代号3.4.1 连接形式代号用阿拉伯数字表示,按表4规定的。

阀门型号的具体含义,你知道吗?

阀门型号的具体含义,你知道吗?

阀门型号的具体含义,你知道吗?阀门型号编制方法标准JB/T308-2004《阀门型号编制方法》对阀门型号编制方法作了具体规定。

阀门型号编制方法阀门类型①代号传动方式②代号连接形式③代号结构形式④代号密封面材料或衬里材料⑤代号公称压力⑥代号阀体材料⑦代号①阀门类型代号(用字母表示)D=蝶阀Q=球阀Z=闸阀H=止回阀和底阀J=截止阀U=柱塞阀G=隔膜阀A=安全阀L=节流阀P=排污阀X=旋塞阀Y=减压阀S=蒸汽疏水阀当阀门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再加注一个汉语拼音字母第二功能作用名称及代号K=抗硫型B=保温型P=排渣型D=低温型F=防火型W=波纹管型H=缓闭型②传动方式代号(用数字表示)0=电磁动1=电磁液动2=电液动3=蜗轮4=正齿轮5=锥齿轮6=气动7=液动8=气液动9=电动无代号=手柄、手轮、安全阀、减压阀、蒸汽、疏水阀③连接形式代号(用数字表示)1=内螺纹2=外螺纹4=法兰6=焊接7=对夹8=卡箍9=卡套④结构形式代号(用数字表示)闸阀0=明杆锲式弹性闸板1=刚性单闸板2=刚性双闸板3=平行式单闸板4=平行式双闸板5=暗杆锲式单闸板6=暗杆锲式双闸板7=平行式单闸板8=双闸板截止阀、节流阀和柱塞阀1=直通式2=Z形直通式3=三通式4=角式5=直流式6=平衡直通式7=角式球阀1=浮动球直通式2=Y形三通式4=L形5=T形6=四通7=固定球直通式8=T形三通9=L形0=半球直通蝶阀=0=密封型单偏心1=中心垂直板2=双偏心3=三偏心5=非密封型单偏心6=中心垂直板止回阀1=升降直通式2=立式3=角式4=旋启单瓣式5=多瓣式6=双瓣式7=蝶形止回阀⑤密封面或衬里材料代号(用字母表示)B=锡基轴承合金(巴氏合金)M=蒙乃尔合金T=铜合金C=搪瓷N=尼龙塑料X=橡胶D=渗氮钢P=渗硼钢Y=硬质合金F=氟塑料Q=衬铅G=陶瓷R=奥氏体不锈钢H=Cr13系不锈钢S=塑料注:由阀体直接加工的阀座密封面材料代号用“W”表示。

阀门型号编制方法阀门编号说明

阀门型号编制方法阀门编号说明

阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销,提供了方便。

当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要。

目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂可按自己的情况制订出编号方法。

一单元:阀门类型代号类型安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号A D G H J L P Q S U X Y Z当阀门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再加注一个汉语拼音字母,按下表的规定。

第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型P低温型D a快速型Q防火型 F (阀杆密封)波纹管型W缓闭型H ——a低温型指允许使用温度低于-46℃以下的阀门。

二单元:传动方传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮代号0 1 2 3 4 5 6 7 8 9 无代号安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门,本代号省略,不表示;对于气动或液动机构操作的阀门:常开式用6K、7K表示;常闭式用6B、7B表示;防爆电动装置的阀门用9B表示。

三单元:连接型式连接方式内螺纹外螺纹两不同连接法兰焊接对夹卡箍卡套代号 1 2 3 4 6 7 8 9四单元:结构型式阀门结构形式用阿拉伯数字表示,按下表规定。

闸阀结构形式代号结构形式代号阀杆升降式(明杆)楔式闸板弹性闸板0刚性闸板单闸板 1双闸板 2 平行式闸板单闸板 3双闸板 4阀杆非升降式(暗杆)楔式闸板单闸板 5双闸板 6 平行式闸板单闸板7双闸板8截止阀、节流阀和柱塞阀结构形式代号结构形式代号结构形式代号阀瓣非平衡式直通流道 1阀瓣平衡式直通流道 6 Z形流道 2 角式流道7 三通流道 3 ——角式流道 4 ——直流流道 5 ——球阀结构形式代号结构形式代号结构形式代号浮动球直通流道 1固定球直通流道7 Y形三通流道 2 四通流道 6 L形三通流道 4 T形三通流道8 T形三通流道 5 L形三通流道9 ——半球直通0蝶阀结构形式代号结构形式代号结构形式代号密封型单偏心0非密封型单偏心 5 中心垂直板 1 中心垂直板 6 双偏心 2 双偏心7 三偏心 3 三偏心8 连杆机构 4 连杆机构9隔膜阀结构形式代号结构形式代号结构形式代号屋脊流道 1 直通流道 6直流流道 5 Y形角式流道8旋塞阀结构形式代号结构形式代号结构形式代号填料密封直通流道 3油密封直通流道7 T形三通流道 4 T形三通流道8 四通流道 5 ——止回阀结构形式代号结构形式代号结构形式代号升降式阀瓣直通流道 1旋启式阀瓣单瓣结构 4 立式结构 2 多瓣结构 5 角式流道 3 双瓣结构 6———蝶形止回式7 安全阀结构形式代号结构形式代号结构形式代号弹簧载荷弹簧密封结构带散热片全启式弹簧载荷弹簧不封闭且带扳手结构微启式、双联阀 3 微启式 1 微启式7 全启式 2 全启式8 带扳手全启式 4 ——杠杆式单杠杆 2带控制机构全启式6 双杠杆 4 脉冲式92.安全阀的选用由操作压力决定安全阀的公称压力,由操作温度决定安全阀的使用温度范围,由计算出的安全阀的定压值决定弹簧或杠杆的定压范围,再根据使用介质决定安全阀的材质和结构型式,再根据安全阀泄放量计算出安全阀的喉径。

JBT308-2004阀门__型号编制方法

JBT308-2004阀门__型号编制方法

阀门型号编制方法Valves model designation method2004-10-20发布2005-04-01实施中华人民共和国国家发展和改革委员会发布目次前言 (Ⅱ)1 范围 (1)2 规范性引用文件 (1)3 型号编制和代号表示方法 (1)3.1 阀门的型号编制方法 (1)3.2 阀门类型代号 (1)3.3 驱动方式代号 (2)3.4 连接形式代号 (2)3.5 阀门结构形式代号 (3)3.6 密封面或衬里材料代号 (5)3.7 压力代号 (5)3.8 阀体材料代号 (5)3.9 命名 (6)3.10 型号和名称编制方法示例 (6)表1 阀门类型代号 (2)表2 具有其他功能作用或带有其他特异结构的阀门表示代号 (2)表3 阀门驱动方式代号 (2)表4 阀门连接端连接形式代号 (3)表5 闸阀结构形式代号 (3)表6 截止阀、节流阀和柱塞阀结构形式代号 (3)表7 球阀结构形式代号 (3)表8 蝶阀结构形式代号 (3)表9 隔膜阀结构形式代号 (4)表10 旋塞阀结构形式代号 (4)表11 上回阀结构形式代号 (4)表12 安全阀结构形式代号 (4)表13 减压阀结构形式代号 (4)表14 蒸汽疏水阀结构形式代号 (4)表15 排污阀结构形式代号 (5)表16 密封面或衬里材料代号 (5)表17 阀体材料代号 (5)阀门型号编制方法1 范围本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、结构形式代号、密封面材料代号、阀体材料代号和压力代号的表示方法。

本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、上回阀、安全阀、减压阀、蒸汽疏水阀、排污阀、柱塞阀的型号编制。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

JB-T308-2004阀门-型号编制方法

JB-T308-2004阀门-型号编制方法

JB-T308-2004阀门-型号编制方法前言阀门在各种工业领域中都有着广泛的应用,它们负责控制流体的流动,通过它们的开闭来控制整个工艺系统的运行。

为了便于生产、管理和交流,各个国家、地区针对阀门的型号和命名规则进行了系统的规定。

本文将介绍国家标准 JB-T308-2004 中关于阀门型号编制方法的规范。

一、阀门型号的组成阀门型号通常由几个部分组成,包括阀门类型、连接方式、材质、公称压力和公称通径等关键信息。

下面将逐一进行说明。

1. 阀门类型阀门类型是指阀门所具备的控制方式,包括截止阀、调节阀、止回阀、安全阀、排气阀等。

在阀门型号编制时,应根据阀门的控制方式,在型号中注明阀门类型。

2. 连接方式连接方式是指阀门与管路之间的连接方式,包括法兰、螺纹、对夹、焊接等。

在阀门型号编制时,应注明阀门与管路之间的连接方式。

3. 材质阀门材质通常包括阀体、阀盖、阀门芯、阀座等。

不同工作条件下对阀门材质的要求不同,在阀门型号编制时应明确阀门各组成部分的材质,以便更好地选择合适的阀门进行使用和维修。

4. 公称压力和公称通径公称压力是指阀门公称规格下所能承受的最高压力;公称通径是指阀门流体通过的管子大小,通常用英寸或毫米表示。

在阀门型号中,应标明阀门的公称压力和公称通径,以便确认阀门的适用范围和安装尺寸。

二、阀门型号编制规定根据国家标准 JB-T308-2004 的规定,阀门型号编制应符合以下格式:GZJ-[F]-[L]-[M]-[N]-[P](Q)其中,每个字母或文字表示不同的阀门要素,具体说明如下:•GZJ:表示阀门产品的名称•F:表示阀门类型,包括如下类型:–Z:截止阀–K:闸阀–J:球阀–L:蝶阀–C:止回阀–R:调节阀–Y:安全阀•L:表示阀门连接方式,包括如下连接方式:–F:法兰连接–J:对夹连接–G:内螺纹连接–W:焊接连接•M:表示阀门使用温度•N:表示阀门公称通径,单位为毫米•P:表示阀门公称压力,单位为Mpa•Q:表示额定流量系数三、阀门型号编制举例下面以一种法兰截止阀为例进行说明:1. 阀门型号说明•阀门类型:截止阀•连接方式:法兰连接•使用温度:室温•公称通径:80mm•公称压力:1.6Mpa•额定流量系数:502. 阀门型号编制根据阀门型号编制规定的格式,该阀门的型号可以表示为:GZJ-Z-F-M80-1.6(50)四、阀门型号编制是阀门制造、使用、维护等方面的基础,是阀门企业实现规范化、标准化生产的必要手段。

阀门型号编制

阀门型号编制

阀门型号编制办法一、阀门类型代号表1 阀门类型代号(JB/T308-2004)1.1 当阀门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再加注一个汉语拼音字母,按表2的规定。

1.2 具有其他功能作用或带有其他特异结构的阀门表示代号表2 具有其他功能作用或带有其他特异结构的阀门表示代号二、驱动方式代号2.1 驱动方式代号用阿拉伯数字表示,按下表的规定。

表3 阀门驱动方式代号2.2 安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式阀门,本代号省略不表示。

2.3 对于气动或液动机构操作的阀门:常开式用6K、7K表示;常闭式用6B、7B表示;2.4 防爆电动装置的阀门用9B表示;三、连接形式代号3.1 连接形式代号用阿拉伯数字表示,按表4规定的。

3.2 各种连接形式的具体结构、采用标准或方式(如:法兰面形式及密封方式、焊接形式、螺纹形式及标准等),不在连接代号后加符号表示,应在产品的图样、说明书或订货合同等文件中予以详细说明。

表4 阀门连接端连接形式代号四、阀门结构形式代号4.1 阀门结构形式用阿拉伯数字表示,按表5~15规定。

表5 闸阀结构形式代号表6 截止阀、节流阀和柱塞阀结构形式代号表7 球阀结构形式代号表8 蝶阀结构形式代号表9 隔膜阀结构形式代号表10 旋塞阀结构形式代号表11 止回阀结构形式代号表12 安全阀结构形式代号表13 减压阀结构形式代号表14 蒸汽疏水阀结构形式代号表15 排污阀结构形式代号五、密封面或衬里材料代号表16 密封面或衬里材料代号5.1隔膜阀以阀体表面材料代号表示。

5.2 阀门密封副材料均为阀门的本体材料时,密封面材料代号用“W”表示。

六、压力代号6.1 阀门使用的压力级符合GB/T l048的规定时,采用GB/T 1048标准10倍的兆帕单位(MPa)数值表示。

6.2 当介质最高温度超过425℃时,标注最高工作温度下的工作压力代号。

6.3 压力等级采用磅级(1b)或K级单位的阀门,在型号编制时,应在压力代号栏后有lb或K 的单位符号。

阀门型编制说明

阀门型编制说明

阀门型号编制方法主要参照JB 308标准,同时吸收了有关标准对型号编制的规定;这一编制注:低温低于-40℃、保温带加热套和带波纹管的阀门,在类型代号前分别加汉语拼音字母“D”、“B”和“W”;2传动方式代号用阿拉伯数字表示阀门传动方式代号注:1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号;2.对于气动或液动,常开式用6K、7K表示;常闭式用6B、7B表示;气动带手动用6S表示;防爆电动用“9B”表示;3连接形式代号用阿拉伯数字表示阀门连接形式代号注:焊接包括对焊和承插焊;4-1结构形式代号用阿拉伯数字表示闸阀结构形式代号4-2截止阀和节流阀结构形式代号4-3球阀结构形式代号4-4蝶阀结构形式代号4-5隔膜阀结构形式代号4-6旋塞阀结构形式代号4-7止回阀和底阀阀结构形式代号4-8减压阀结构形式代号4-9疏水阀结构形式代号4-10安全阀结构形式代号注:杠杆式安全阀在类型代号前加“G”汉语拼音字母;公称压力数值按JB 74-1994管理附件公称压力试验压力和工作压力的规定;用于电站工业的阀门,当介质最高温度超过530℃时,按JB 74第五条的规定标准工作压力;1.阀门类型根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类,并应核对阀门的设计制造标准;2.传动方式根据阀门参数、功能要求和工作环境等实际使用条件的需要选择;我公司生产的阀门可按客户在订货合同中写明所选定的驱动装置型号及生产厂家配装手动、电动、液动、气动和电动执行机构等各类传动装置;3.阀门材料阀体、阀座密封面或衬里等材料根据使用介质的组成及特性和最高工作温度、压力来选定;参见JB/T5300通用阀门材料标准;附:各种材料阀门的适用范围4.公称压力压力等级公称压力系指阀门在指定温度下允许的工作压力,用PN表示;按GB1048或有关标准的规定根据管路设计的工作压力和工作温度及材质并对照压力温度等级标准来选定;国际阀门采用的计量单位为MPa兆帕,与常用的计量单位换算如下:=1bar巴=cm2与磅级阀门常用的计量单位bf/in②磅力/口寸②换算如下:1bf/in2Psi==cm2附:磅级、“K”级和公称压力对照表供参考注:Ⅰ由于公称压力和磅级的温度标准不同,因此两者没有严格的对应关系,上表只是大致可参照的对应关系; Ⅱ表中“K”级是日本标准中的一种压力等级;5.连接形式一般采用法兰、焊接对焊、承插焊和螺纹连接等方式;连接端的尺寸和型式一般根据公称压力、通径和材质等要求按有关标准选定;对国标阀门说明如下:1.法兰连接尺寸和密封面型式可按GB9113、GB9115、GB4216和原机标JB79、JB78等有关标准选定;如与本样本所选标准或尺寸不符时,则须在订货合同中注明;2.对焊端连接按GB12224的规定;3.承插焊端连接按JB/T1751的规定;4.内螺纹连接按GB7306圆锥管螺纹的规定;5.外螺纹连接按GB7307管螺纹或GB196、GB197普通螺纹的规定;对通径DN大于50mm对焊端电站阀门,应根据接管尺寸外径X壁厚确定孔径及坡口型式、尺寸;6.结构长度可按有关标准选定或按客户的要求确定;7.结构形式可根据密封元件和流道的形式选择;8.公称通径规格可按GB1047或有关标准的规定来选定;国际阀门以DN表示,单位为毫米mm,磅级阀门以NPS表示,单位为口寸in;9.阀门型号国际阀门按JB308阀门型号编制方法的规定;对特殊、非标及磅级阀门的型号,可参考JB308由企业自编;10.客户应根据本样本所列的阀门型号规格选用;另有特殊要求时,应详细加以说明;11.样本中的产品重量为近似值,仅供参考;12.电动阀门中的电装附件电控箱和自动调节阀的伺服放大器、操作箱均由客户自配,或由公司配套提供,但价格另计;国标阀门采用主要标准注:①除法兰和对焊端外,承插焊连接尺寸采用JB/T1751,内、外螺纹连接的尺寸分别采用GB/7306、GB7307;②JB/T79-94机械行业标准中,系列1法兰连接尺寸与国际GB9113-88互换,系列2尺寸与原机标JB/79-59互换;美标钢制阀门采用主要标准日本钢制阀门采用主要标准。

JBT308阀门型号编制方法

JBT308阀门型号编制方法

1.1.1.1.1.3 .阀门型号编制方法JB/T3081.1.1.1.1.2 .前言本标准修改采用《阀门型号编制方法 JB/T308-2004》本标准归口单位:本标准起草单位:本标准主要起草人:本标准批准人:阀门型号编制方法1 范围本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、连接形式代号、结构形式代号、密封面材料代号、阀体材料代号和压力代号的表示方法。

本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀、排污阀、柱塞阀的型号编制。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本标准。

GB/T 1048 管道元件公称压力3 型号编制和代号表示方法3.1 阀门的型号编制方法3.1.1 阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料七部分组成。

3.1.2 编制的顺序按:阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力代号、阀体材料。

3.2 阀门类型代号3.2.1 阀门类型代号用汉语拼音字母表示,按表l的规定表示。

3.2.2 当阀门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再加注一个汉语拼音字母,按表2的规定。

表2 具有其他功能作用或带有其他特异结构的阀门表示代号3.3 驱动方式代号3.3.1 驱动方式代号用阿拉伯数字表示,按表3的规定。

3.3.2 安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门,本代号省略,不表示。

3.3.3 对于气动或液动机构操作的阀门:常开式用6K、7K表示;常闭式用6B、7B表示;3.3.4 防爆电动装置的阀门用9B表示;3.4 连接形式代号3.4.1 连接形式代号用阿拉伯数字表示,按表4规定的。

阀门型号编制方法

阀门型号编制方法

阀门型号编制方法阀门型号编制是根据阀门的规格、结构、用途等参数进行编制的一种方法。

它的主要目的是为了对阀门进行统一的标识和管理,方便用户和生产厂家进行沟通和交流。

下面将从阀门型号的组成、命名规则以及相关的注意事项等方面进行详细的解释。

一、阀门型号的组成阀门型号通常由一组数字和字母组成,其中包含了阀门的基本信息。

下面是常见的阀门型号组成要素:1. 阀门类型:通常用一个字母来表示,如G表示截止阀,Q表示球阀,C表示蝶阀等。

2. 阀门口径:表示阀门的通径大小,以英寸(inch)为单位,常用的有1/2、3/4、1、2等。

3. 面板连接方式:表示阀门的连接方式,常用的有螺纹连接、法兰连接、对夹连接等。

4. 阀门结构:表示阀门的结构形式,包括闸阀、截止阀、球阀、蝶阀、安全阀等。

5. 阀门材质:表示阀门的材质,常用的有铸铁、不锈钢、铜等。

6. 工作压力:表示阀门的额定工作压力,以MPa或psi为单位。

7. 温度等级:表示阀门的额定工作温度,以摄氏度或华氏度为单位。

8. 附件选型:表示配套的附件选型,如手动操作装置、电动装置、气动装置、减震器等。

二、阀门型号的命名规则阀门型号的命名规则可以根据不同的国家、行业或厂家而有所不同。

一般来说,阀门型号是由相关的技术标准规定的,具有一定的统一性。

以下是常见的阀门型号命名规则:1. 简化型号:有些厂家为了方便用户记忆和辨识,会对阀门型号进行简化,用一些常用字母或数字来替代具体的技术参数。

2. 层次型号:有些阀门型号会采用层次结构的命名方式,将阀门的各个参数按照一定的顺序和级别进行组织,使其更加清晰和易读。

三、注意事项编制阀门型号时需要注意以下几个方面:1. 根据实际情况选择型号:在编制阀门型号时,要根据具体的使用要求和工况条件来选择合适的型号。

不同工程项目或设备要求的阀门类型和规格可能会有所不同,需要根据实际情况进行选择。

2. 参考相关标准和规范:在编制阀门型号时,可以参考相关的标准和规范,如国家标准、行业标准或企业内部标准等。

阀门型号编制方法JB-T308-2004

阀门型号编制方法JB-T308-2004

阀门型号编制方法JB-T308-2004 ICS23.060J16中华人民共和国机械行业标准JB/T308-2004代替JB/C308-1975阀门型号编制方法Valvesmodeldesignationmethod2004-10-20发布2005-04-01实施中华人民共和国国家发展和改革委员会发布JB/T308-2004目次之龙月巧巧一一一一一月U舀t..-..-......................……,,..…,.…‘......‘..···.-.....……1范围......................-..-.……,........................……2规范性引用文件........……‘.价…‘二‘....一,..-..-....-…3型号编制和代号表示方法..........-.-..…‘...一“........一3.1阀门的型号编制方法.....……,......……,.-..…‘……,.,,.…3.2阀门类型代号…‘........一“..........……‘..…,.一3.3驱动方式代号二,......-.-..-.........……、.,.....……,......-..-....…3.4连接形式代号.‘.二‘..-....…‘...……,....-..-……‘.……,..-.......……3.5阀门结构形式代号.-.....-..-...................-..-....................-…3.6密封面或衬里材料代号........一t.-.--..............--.-...-...-....……3.7压力代号............-.....-..-...……‘...........一‘...……‘.....……3.8阀体材料代号................……,.-...-..-.....二‘.…‘..........……3.9命名...........……‘..‘...-..-...................……‘...-.....-..-...一t..-...二3.10型号和名称编制方法示例..二‘......……,二,.,.-.-..…,......-...……表1阀门类型代号二价..........……,二,…‘...............……表2具有其他功能作用或带有其他特异结构的阀门表示代号…,……,..-..…表3阀门驱动方式代号..-……“.............一,一,.一,..-....表4阀门连接端连接形式代号.‘二‘........……,二,..…,.-.…表5闸阀结构形式代号..-..一‘…‘二‘.................……,二,二,.‘...表6截止阀、节流阀和柱塞阀结构形式代号.……,,,..-....-........-...-..-..-.....…表夕球阀结构形式代号........……,.......……‘二‘.‘.…‘........一表8蝶阀结构形式代号.....-..-..................................……表9隔膜阀结构形式代号............……,,一,...-.……,……,.……‘.二表10旋塞阀结构形式代号.....................一,...一,……,..,...........一表11止回阀结构形式代号…‘................................……表12安全阀结构形式代号..................……,,.,.‘.一,...................……表13减压阀结构形式代号........一,..................-......-...-...一,.........表14蒸汽疏水阀结构形式代号......-一‘..-.....-..-....-.-..-.....-...-一‘.一‘...表15排污阀结构形式代号........一‘.....-.......……‘........……表16密封面或衬里材料代号.....................................一表17阀体材料代号.-.-...-..-...............……‘.‘二‘...........一-一4‘.一4 (4)..‘ (4) (4)‘.....‘二4...- (5) (5)- (5)JB/T308-200491J吕本标准是对JB/T308-1975((阀门型号编制方法》进行的修订。

阀门型号编制说明

阀门型号编制说明
JB/
T3595
(E101)
注:①除法兰和对焊端外,承插焊连接尺寸采用JB/T1751,内、外螺纹连接的尺寸分别采用GB/7306、GB7307。
②JB/T79-94机械行业标准中,系列1法兰连接尺寸与国际GB9113-88互换,系列2尺寸与原机标JB/79-59互换。
美标钢制阀门采用主要标准
类 别
(5)阀座密封面或衬里材料代号用汉语拼音表示
(阀座密封面或衬里材料代号)
(6) 阀体材料代号用汉语拼音表示
(阀体材料代号)
阀座密封或衬里材料
代号
阀座密封或衬里材料
代号
阀 体 材 料
代号
阀 体 材 料
代号
铜 合 金
T
渗 氨 钢
D
HT250灰铸铁
Z
Cr5Mo
I
橡 胶
X
硬质合金
Y
KTH300-06可锻铸铁
JB/T9092
铁制
GB12233
GB4216.1/
GB12232
GB12221/
GB12233
GB4216/
GB9113
/
GB/T13927
针形
JB/T7747
GB9131
GB/T15188
/
/
JB/T9092


钢制
GB12237
GB9131
GB12221/
GB12237
GB9113
GB12224
传动方式
代 号
传动方式
代 号
传动方式
代 号
传动方式
代 号
传动方式
代 号
电 磁 动
0
电-液动

阀门型号编制方法

阀门型号编制方法

阀门型号编制方法阀门型号的编制方法是根据阀门的功能、结构、材质、工作条件等因素进行综合考虑,通过一定的编码方式来标识阀门的性能、规格和特点,便于用户选择和订购。

下面将详细介绍阀门型号编制的方法:一、阀门功能阀门的功能包括截止、调节、安全保护等,根据阀门的不同功能,可以采用相应的字母进行标识。

如:•G表示截止阀门,如G1表示截止阀。

•R表示调节阀门,如R1表示调节阀。

•S表示安全阀门,如S1表示安全阀。

二、阀门结构阀门结构包括阀体形式、连接方式、密封形式等,根据阀门的不同结构,可以采用特定的字母和数字进行标识。

如:•Y表示截止阀门,阀体为蝶板形,如Y1表示蝶板截止阀。

•F表示截止阀门,阀体为球形,如F1表示球形截止阀。

•S表示截止阀门,阀体为直通通形,如S1表示直通截止阀。

•连接方式用数字表示,如1表示法兰连接,2表示螺纹连接,3表示对焊连接。

•密封形式用字母表示,如A表示软密封,B表示金属密封,C表示填料密封。

三、阀门材质阀门材质包括阀体、阀盖、阀芯、阀座等部件的材质,根据阀门的材质,可以采用特定的字母和数字进行标识。

如:•C表示碳钢材质,如C1表示碳钢阀门。

•S表示不锈钢材质,如S1表示不锈钢阀门。

•H表示铸铜材质,如H1表示铸铜阀门。

四、阀门口径和压力等级阀门的口径和压力等级决定了其流量和承受的压力范围,可以采用特定的数字进行标识。

如:•阀门口径一般采用英寸或毫米进行表示,如1/2英寸表示口径为1/2,DN80表示口径为80mm。

•阀门压力等级采用标准的PN、Class或MPa进行表示,如PN10表示压力等级为10bar,Class150表示压力等级为150psi,2.5MPa表示压力等级为2.5兆帕。

五、其他特殊要求阀门还可能具有一些其他特殊要求,如特殊温度、特殊介质等,可以采用特定的字母和数字进行标识。

如:•T表示阀门适用于高温工况,如T1表示适用于高温的阀门。

•M表示阀门适用于带有颗粒杂质的介质,如M1表示适用于颗粒介质的阀门。

阀门型号编制说明

阀门型号编制说明

注:低温(低于-40℃)、保温(带加热套)和带波纹管的阀门,在类型代号前
注:1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。

2.对于气动或液动,常开式用6K、7K表示;常闭式用6B、7B表示;
注:焊接包括对焊和承插焊。

(4-1)结构形式代号用阿拉伯数字表示(闸阀结构形式代号)
(4-2)截止阀和节流阀结构形式代号
1.阀门类型
根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类,并应核
对阀门的设计制造标准。

2.传动方式
根据阀门参数、功能要求和工作环境等实际使用条件的需要选择。

我公司生产的阀门可按客户在订货合同中写明所选定的驱动装置型号及生产厂家配装手动、电动、液动、气动和电动执行机构等各类传动装置。

3.阀门材料
注:Ⅰ由于公称压力和磅级的温度标准不同,因此两者没有严格的对应关系,上表只是大致可参照的对应关系。

Ⅱ表中“K”级是日本标准中的一种压力等
级。

5.连接形式
一般采用法兰、焊接(对焊、承插焊)和螺纹连接等方式。

连接端的尺寸和型式一般根据公称压力、通径和材质等要求按有关标准选定。

对国标阀门说明如下:
注:①除法兰和对焊端外,承插焊连接尺寸采用JB/T1751,内、外螺纹连接的
尺寸分别采用GB/7306、GB7307。

②JB/T79-94机械行业标准中,系列1法兰连接尺寸与国际GB9113-88互换,
系列2尺寸与原机标JB/79-59互换。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

阀门型号编制方法
Valves model designation method
2004-10-20发布2005-04-01实施中华人民共和国国家发展和改革委员会发布
目次
前言 (Ⅱ)
1 范围 (1)
2 规范性引用文件 (1)
3 型号编制和代号表示方法 (1)
3.1 阀门的型号编制方法 (1)
3.2 阀门类型代号 (1)
3.3 驱动方式代号 (2)
3.4 连接形式代号 (2)
3.5 阀门结构形式代号 (3)
3.6 密封面或衬里材料代号 (5)
3.7 压力代号 (5)
3.8 阀体材料代号 (5)
3.9 命名 (6)
3.10 型号和名称编制方法示例 (6)
表1 阀门类型代号 (2)
表2 具有其他功能作用或带有其他特异结构的阀门表示代号 (2)
表3 阀门驱动方式代号 (2)
表4 阀门连接端连接形式代号 (3)
表5 闸阀结构形式代号 (3)
表6 截止阀、节流阀和柱塞阀结构形式代号 (3)
表7 球阀结构形式代号 (3)
表8 蝶阀结构形式代号 (3)
表9 隔膜阀结构形式代号 (4)
表10 旋塞阀结构形式代号 (4)
表11 上回阀结构形式代号 (4)
表12 安全阀结构形式代号 (4)
表13 减压阀结构形式代号 (4)
表14 蒸汽疏水阀结构形式代号 (4)
表15 排污阀结构形式代号 (5)
表16 密封面或衬里材料代号 (5)
表17 阀体材料代号 (5)
阀门型号编制方法
1 范围
本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、结构形式代号、密封面材料代号、阀体材料代号和压力代号的表示方法。

本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、上回阀、安全阀、减压阀、蒸汽疏水阀、排污阀、柱塞阀的型号编制。

2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本标准。

GB/T1048 管道元件公称压力
3 型号编制和代号表示方法
3.1阀门的型号编制方法
3.1.1阀门的型号由阀门类型、驱动旋启式、结构形式、密封面材料或衬里材料类型、压力代号或工作压力、阀体材料七部分组成。

3.1.2编制的顺序按:阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力代号、阀体材料。

J Y □□□□—- □□
注:“J Y”为氧气用截止阀阀门类别代号,其余代号按JB/T 308的规定。

3.2阀门类型代号
3.2.1阀门类型代号用汉语拼音字母表示,按表1的规定表示。

JB/T308-2004
3.2.2 当阀门招聘网还具有其他功能作用或其他特异结构时,在阀门类型代号前再加注一个汉语拼音字母,提表2的规定。

3.3驱动方式代号
3.3.1驱动方式代号用阿拉伯数字表示,按表3的规定。

3.3.2 安全阀\减压阀\疏水阀手轮直接连接阀杆操作结构形式的阀门,本代号省略,不表示。

3.3.3 对于气动或液动机构操作的阀门:常开式用6K、7K表示;常闭式用6B、7B 表示;
3.3.4防爆电动装置的阀门用9B表示;
3.4连接形式代号
3.4.1连接形式代号用阿拉伯数字表示,按表的4规定的。

3.4.2各种连接形式的具体结构、采用标准或方式(如:法兰面形式及密封方式、
螺纹形式及标准等),不在连接代号后加符号表示,应在产品的图样、说明书或订货合同等文件中予以详细说明。

3.5 阀门结构形式代号
阀门结构形式用阿拉伯数字表示,按表5~15规定。

JB/T308-2004
3.5 密封面或衬里材料代号
3.6.1 除隔膜阀外,当密封副的密封面材料不同时,以硬度低的材料表示.阀座密封面或衬里材料代号表16规定的字母表示。

3.6.2 隔膜阀以阀体表面材料代号表示。

3.6.3 阀门密封副材料均为阀门的本体材料时,密封面材料代号“W ”表示。

3.7 压力代号
3.7.1 阀门使用的压力级符合GB/T1048的规定时,采用GB/T1048标准10倍的兆帕单位(MPa)数值表示。

3.7.2 当介质最高温度超过425℃时,标注最高工作温度下的工作压力代号。

3.7.3 压力等级采用磅级(Ib )或K 级单位的阀门,在型号编制时,应在压力代号栏后有Ib 或K 的单位符号。

3.7.4 公称压力小于等于1.6MPa 的灰铸铁阀门的阀体材料代号在型号编制时予以省略。

3.7.5 公称压力大于等于2.5MPa 的碳素钢阀门的阀体材料代号在型号编制时予以省略。

3.8
阀体材料代号
阀体材料代号用表17的规定字母表示。

JB/T308-2004
3.9 命名
对于连接形式为“法兰”、结构形式为:闸阀的“明杆”、“刚性”和“单闸板”,截止阀、节流阀的“直通式”,球阀的“浮动球”、“固定球”和“直通式”,蝶阀的“垂直板式”,隔膜阀的“屋脊式”,旋塞阀的“填料”和“直通式”和“单瓣式”,安全阀的“不封闭式”、“阀座密封面材料”在命名中均予省略。

3.10 型号和名称编制方法示例。

a) 电动、法兰连接、明杆楔式双闸板,阀座密封面材料由阀体直接加工,公称压力PN0.1MPa、阀体材料为灰铸铁的闸阀:Z942W-1电动楔式双闸板闸阀。

b) 手动、外螺纹连接、浮动直通式,阀座密封面材料为氟塑料、公称压力PN4.0MPa、阀体材料为1Cr18Ni9Ti的球阀:Q21F-40P外螺纹球阀。

c) 气动常开式、法兰连接、屋脊式结构并衬胶、公称压力PN0.6Mpa、阀体材料为灰铸铁的隔膜阀:G6K41J-6气动常开式衬胶膜阀。

d) 液动、法兰连接、垂直板式、阀座密封面材料为铸铜、阀瓣密封面材料为橡胶、公称压力PN0.25Mpa、阀体材料为灰铸铁的蝶阀:D741X-2.5液动蝶阀。

e) 电动驱动对接焊连接、直通式、阀座密封面材料为堆焊硬质合金、工作温度540℃时工作压力17.0Mpa、阀体材料铬钼钒钢的截止阀:J961Y-P54170V电动焊接截止阀。

相关文档
最新文档
