画室内施工图注意事项

合集下载

施工图制图规范

施工图制图规范

施工图制图规范一、制图注意事项:1、所有图纸内容均绘制在模型空间内(包括标注、文字、图框等),布局空间只在不同比例图纸需置于同一张图内时使用。

2、统一新建图层,图层名称及线宽见制图标准。

3、文件出图:除总图和分区平面外尽量使用A2图幅,如图纸内容细长可用加长图框。

图框外统一用大字标明图纸比例。

4、常用材料及规格见详细说明,非特殊需要不可使用非标尺寸。

5、图框初始插入时不要加题栏,最后统一插图框。

二、统一制图标准:1、图层名称统一新建图层,使用通用图层名称:0-基础线:所有相对标高为零的绘图线。

色号为70-构筑物:所有有竖向高度的绘图线。

色号为20-轴线:用于尺寸定位的各类中轴线。

色号为1,线型Dote0-放线网格:色号为5; 0-文字:色号为7;0-标高:竖向标高三角,色号3(标高文字图层用0-文字)PUB_DIM、PUB_TEXT、DIM_SYMB等自动生成图层保留使用其他线型自建,名称均统一为0-XX种植设计图线型设置(此类图后期调整较多,图层务必清晰):0-绿乔:常绿乔木,色号3(灌木图中变为8号)0-落乔:落叶乔木,色号3(灌木图中变为8号)0-灌木:灌木及小乔木,色号84(线宽0.18)0-绿篱:规则图案的绿篱,色号84(线宽0.18)0-地被:各类地被爬藤及水生植物,色号84(线宽0.18)0-乔木连线:各类乔木的成组连线,色号20-乔木标注:各类乔木的文字标注,色号70-灌木连线:灌木及小乔木的成组连线,绿篱及地被系列的标注引线,色号20-灌木标注:灌木、绿篱、地被的文字标注,色号7灯具布置图:0-灯具:景观照明灯具,色号40-灯具标注:景观照明文字标注及引线,色号72、线型、线宽的使用及设置最粗线:用于地平线、详图钢筋线等,色号4,线宽0.6中粗线:用于外形及显著突出部分轮廓线,剖面剖到部分轮廓线等,色号2,线宽0.4中等线:用于不同造型材料的分界线,是使用最多的线型,色号7,线宽0.25中细线:索引及标注等自动生成的图层,色号3,线宽0.18细线:用于同一铺装材料的规格划分或详图填充线,色号6,线宽0.15超细线:用于放线网格的经纬线,色号5,线宽0.1轴线:线型Dote,色号1,线宽0.12图纸线宽设置:1-0.12;2-0.4;3-0.18;4-0.6;5-0.1;6-0.15;7-0.25;8及其他-0.123、文字式样:天正菜单点击“文字表格”,选择文字样式,样式名:HZTXT;AutoCAD字体;中文参数:高宽比0.8,中文字体HZTXT西文参数:字宽0.6,字高0.8,西文字体SIMPLEX/尺寸标注、符号、索引号、剖切号等在正确比例下自动生成/引注文字字高设置为5或3.5(根据图纸空地大小自主调整,同一张图内统一即可)/图名标注:图名字高7,比例54、材料标注方式:例:600X300X30芝麻灰烧毛花岗岩错缝铺装规格颜色或名称质地材料类型铺装方式(平铺时不用标注)三、铺装常用材料及规格:1、一、石材:规格:长宽:板材600X600、600X300、300X300嵌条600X150、600X200、600X100小料石200X200、150X150、100X100厚度:板材及嵌带――车行60、人行30、碎拼20、嵌草60;小料石――车行100、人行60条石――一般用于台阶,根据台阶高度120-150颜色:黑、灰、浅灰、红、浅红、棕、黄;碎拼时有:杂色、单色、冷色(蓝、绿、灰、黑)、暖色(红、黄、棕)面层质地:磨光、烧毛、磨光机刨、烧毛机刨、粗磨、剁斧、凿毛(尽量选用前4种,局部点缀和特殊需要可选后3种)铺装方式:对缝、错缝、直铺、斜铺、席纹、向心(沿径环形)2、二、混凝土透水砖:长宽:方形250X250、小矩形250X125、200X100、大矩形500X250车位线100X100、异型连锁块(不同品牌及形状尺寸有所变化)厚度:车行80,人行50颜色:白(车位线)、灰、浅灰、深灰、砖红、红、浅红、浅黄、土黄、深棕、浅棕铺装方式:对缝、错缝、直铺、斜铺、席纹、向心(沿径环形)3、三、卵石、豆石、水洗石粒径:卵石――¢20-30、¢30-50、¢50-80、¢80-120、¢120-150豆石、水洗石:¢3-5、¢5-8、¢8-12、¢12-15颜色:水洗石――各种颜色;卵石、豆石――杂色、白、灰、黑、棕红、黄铺砌方式:平铺、立砌4、四、木板长宽:最大长度4米,宽度100、150、200厚度:常用20、最厚可达60种类:防腐木(常用)、碳化木(造价高)颜色:本色、露木纹彩色(刷各色室外用木漆)5、五、非粘土烧结砖规格:235X115X53;颜色:青、砖红、黄;铺砌方式:平铺、立砌6、六、瓦片立砌规格:约180X180X15;颜色:青;铺砌方式:立砌(可成片铺砌,单排圈边,常与卵石组成图案)7、七、其他材料沥青混凝土及水泥混凝土(车行主路)地面;塑胶地面(块材或整体满铺,用于运动或儿童场地);艺术地坪(彩色混凝土压模、雕刻);玻璃地;陶瓷碎拼地面等。

施工图绘制中的注意事项与常见误区

施工图绘制中的注意事项与常见误区

施工图绘制中的注意事项与常见误区施工图绘制是建筑设计的重要环节,它直接关系到建筑工程的质量和安全。

然而,在实际操作中,施工图绘制常常存在一些注意事项和常见误区。

本文将从多个角度探讨这些问题,以期为相关从业人员提供一些有益的指导。

首先,施工图绘制中的注意事项之一是准确的尺寸标注。

尺寸标注是施工图中不可或缺的一部分,它直接影响到建筑物各个部位的尺寸精确度。

在进行尺寸标注时,绘图人员应注意使用正确的标注方法和工具,确保标注的准确性。

此外,还应注意避免尺寸标注过于密集或过于稀疏,以免给施工带来困扰。

其次,施工图绘制中的常见误区之一是图纸的一致性。

在绘制施工图时,各个图纸之间应保持一致性,包括图纸的比例、线型、文字字体等。

这样可以避免施工过程中由于图纸不一致而产生的混乱和错误。

同时,还应注意图纸的完整性,确保所有必要的细节都被准确地表达出来。

另外,施工图绘制中的注意事项还包括对建筑材料的正确选择和标注。

建筑材料是施工图中的重要组成部分,它直接决定了建筑物的质量和性能。

在选择建筑材料时,应考虑其适用性、可行性和经济性等因素,并在图纸中清楚地标注其规格、型号和数量等信息,以便施工人员准确地进行材料采购和使用。

此外,施工图绘制中还存在一些常见误区,比如图纸的过度细化和不足细化。

过度细化指的是在施工图中过分详细地绘制一些不必要的细节,导致图纸过于复杂和冗余。

相反,不足细化则是指在施工图中对某些重要细节没有进行足够的表达,给施工带来了困扰和风险。

因此,在绘制施工图时,应根据实际需要进行适当的细化,既要保证图纸的清晰度,又要避免不必要的复杂性。

最后,施工图绘制中的注意事项还包括对施工工艺的考虑和标注。

施工图应能够清晰地表达出施工的步骤和方法,以便施工人员按照图纸进行施工。

在绘制施工图时,应注意标注施工工艺所需的特殊要求和注意事项,如施工顺序、施工材料的存放要求等。

这样可以提高施工效率,减少施工中的错误和事故。

综上所述,施工图绘制中的注意事项与常见误区涉及多个方面,包括尺寸标注、图纸一致性、建筑材料选择和标注、细化程度以及施工工艺的考虑和标注等。

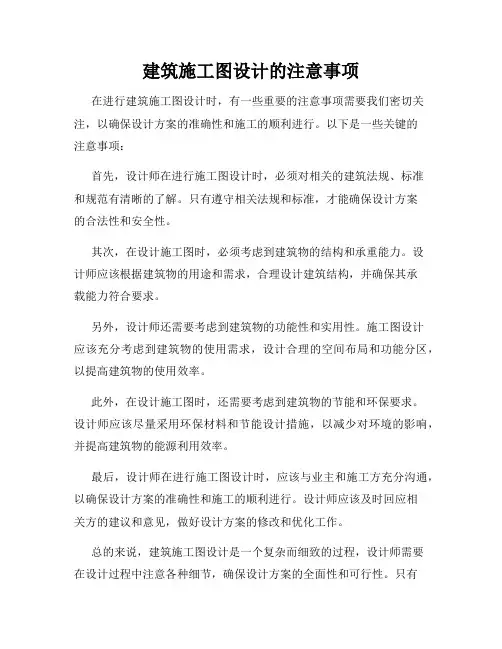

建筑施工图设计的注意事项

建筑施工图设计的注意事项

建筑施工图设计的注意事项
在进行建筑施工图设计时,有一些重要的注意事项需要我们密切关注,以确保设计方案的准确性和施工的顺利进行。

以下是一些关键的
注意事项:
首先,设计师在进行施工图设计时,必须对相关的建筑法规、标准
和规范有清晰的了解。

只有遵守相关法规和标准,才能确保设计方案
的合法性和安全性。

其次,在设计施工图时,必须考虑到建筑物的结构和承重能力。


计师应该根据建筑物的用途和需求,合理设计建筑结构,并确保其承
载能力符合要求。

另外,设计师还需要考虑到建筑物的功能性和实用性。

施工图设计
应该充分考虑到建筑物的使用需求,设计合理的空间布局和功能分区,以提高建筑物的使用效率。

此外,在设计施工图时,还需要考虑到建筑物的节能和环保要求。

设计师应该尽量采用环保材料和节能设计措施,以减少对环境的影响,并提高建筑物的能源利用效率。

最后,设计师在进行施工图设计时,应该与业主和施工方充分沟通,以确保设计方案的准确性和施工的顺利进行。

设计师应该及时回应相
关方的建议和意见,做好设计方案的修改和优化工作。

总的来说,建筑施工图设计是一个复杂而细致的过程,设计师需要
在设计过程中注意各种细节,确保设计方案的全面性和可行性。

只有
在不断的努力和精益求精中,才能设计出高质量的建筑施工图,为建筑的施工和使用提供保障。

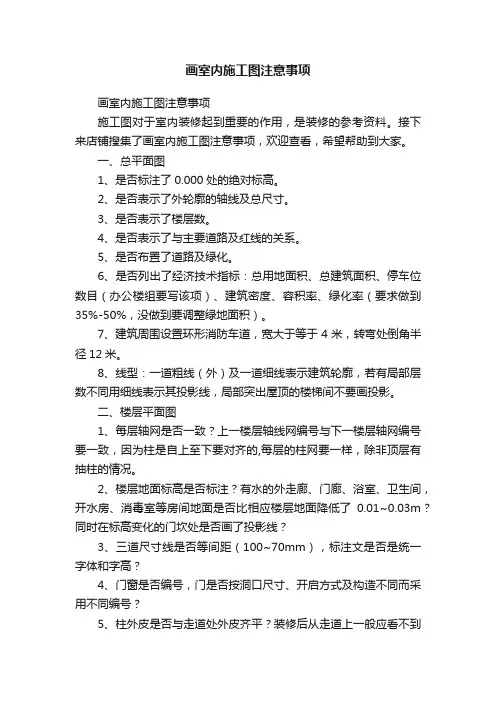

画室内施工图注意事项

画室内施工图注意事项

画室内施工图注意事项画室内施工图注意事项施工图对于室内装修起到重要的作用,是装修的参考资料。

接下来店铺搜集了画室内施工图注意事项,欢迎查看,希望帮助到大家。

一、总平面图1、是否标注了0.000处的绝对标高。

2、是否表示了外轮廓的轴线及总尺寸。

3、是否表示了楼层数。

4、是否表示了与主要道路及红线的关系。

5、是否布置了道路及绿化。

6、是否列出了经济技术指标:总用地面积、总建筑面积、停车位数目(办公楼组要写该项)、建筑密度、容积率、绿化率(要求做到35%-50%,没做到要调整绿地面积)。

7、建筑周围设置环形消防车道,宽大于等于4米,转弯处倒角半径12米。

8、线型:一道粗线(外)及一道细线表示建筑轮廓,若有局部层数不同用细线表示其投影线,局部突出屋顶的楼梯间不要画投影。

二、楼层平面图1、每层轴网是否一致?上一楼层轴线网编号与下一楼层轴网编号要一致,因为柱是自上至下要对齐的,每层的柱网要一样,除非顶层有抽柱的情况。

2、楼层地面标高是否标注?有水的外走廊、门廊、浴室、卫生间,开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m?同时在标高变化的门坎处是否画了投影线?3、三道尺寸线是否等间距(100~70mm),标注文是否是统一字体和字高?4、门窗是否编号,门是否按洞口尺寸、开启方式及构造不同而采用不同编号?5、柱外皮是否与走道处外皮齐平?装修后从走道上一般应看不到柱,以保证走道疏散宽度。

6、疏散门的开启方向是否朝人流方向开启?门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m的宽度分扇开启(尤其是大门处)?7、楼梯间是否有跑向标注?首层上半跑,中间层上半跑、下一跑半,顶层下两跑。

中间平台是否有标高标注?楼梯尺寸是否在平面图和剖面图上表达全面?8、一层平面图上是否有散水表达,室外地坪标高,出入口处是否设置台阶或坡道?斜道坡度表示,剖示符是否表达正确的剖示位置和剖示方向,请与剖面图仔细对照投影。

施工图的绘制要求与规范

施工图的绘制要求与规范

施工图的绘制要求与规范施工图作为建筑施工的重要依据之一,具有丰富的信息和准确的细节,对于确保施工质量和进度具有重要意义。

为了使施工图达到预期的效果,施工图的绘制需要符合一定的要求与规范。

本文将从绘制要求、尺寸控制、标注规则、图形表达、图纸文件格式、符号和注释、图例、图纸审查、图纸修改、维护与保管等方面进行论述。

一、绘制要求在绘制施工图时,需要严格按照相关规范和要求进行操作。

首先,绘图人员应具备一定的专业知识和技能,熟悉相关图纸规范和标准。

其次,绘图过程应准确无误,尺寸和比例要符合设计要求。

同时,要注意图纸的完整性和清晰度,保证细节的展示和传达。

二、尺寸控制在施工图的绘制中,尺寸的准确控制是非常重要的。

尺寸的控制需要遵循设计要求,尽量准确反映设计意图。

在绘图过程中,应特别重视关键尺寸的控制,确保施工的精度和质量。

三、标注规则在施工图中,标注是对图上各要素进行说明和注释的重要手段。

标注需要遵循一定的规则,确保信息的准确传达和易于理解。

标注应使用统一的字体和字号,与相应图形保持一定的距离和对齐方式。

四、图形表达图形是施工图的核心,对于建筑构件、设备和材料等的绘制需要准确无误。

要注意线型的选择和表达方式,确保图形的清晰度和准确性。

同时,要合理利用颜色、阴影和填充等手段,提高图形的表达力和可读性。

五、图纸文件格式施工图应按照一定的文件格式进行保存和传递。

常见的文件格式有DWG、PDF等。

在选择文件格式时,需要考虑图纸的可编辑性和便于存档、传输的特点。

另外,保存的图纸文件应具备一定的保密措施,防止信息泄露和不良使用。

六、符号和注释符号和注释是施工图中的重要组成部分,用于标示和说明各种要素和特征。

符号应按照相关规范和标准进行选用和绘制,确保一致性和易于理解。

注释应简明扼要,准确传达设计和施工要求。

七、图例施工图需要配备相应的图例,用于解释和说明图中所使用的符号和注释。

图例应准确反映设计和施工要求,用简洁明了的语言进行说明。

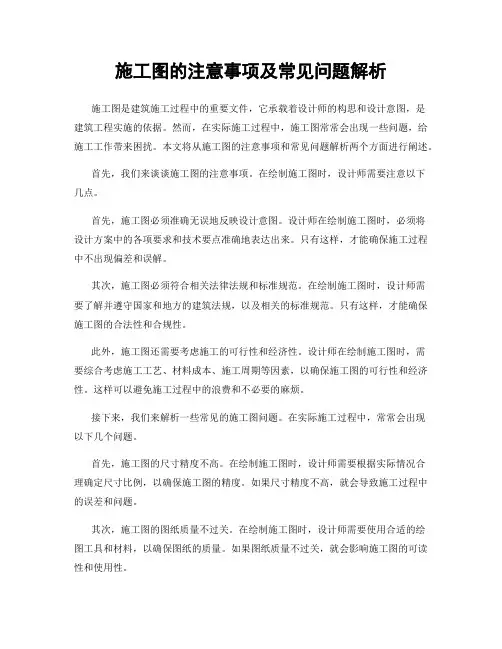

施工图的注意事项及常见问题解析

施工图的注意事项及常见问题解析

施工图的注意事项及常见问题解析施工图是建筑施工过程中的重要文件,它承载着设计师的构思和设计意图,是建筑工程实施的依据。

然而,在实际施工过程中,施工图常常会出现一些问题,给施工工作带来困扰。

本文将从施工图的注意事项和常见问题解析两个方面进行阐述。

首先,我们来谈谈施工图的注意事项。

在绘制施工图时,设计师需要注意以下几点。

首先,施工图必须准确无误地反映设计意图。

设计师在绘制施工图时,必须将设计方案中的各项要求和技术要点准确地表达出来。

只有这样,才能确保施工过程中不出现偏差和误解。

其次,施工图必须符合相关法律法规和标准规范。

在绘制施工图时,设计师需要了解并遵守国家和地方的建筑法规,以及相关的标准规范。

只有这样,才能确保施工图的合法性和合规性。

此外,施工图还需要考虑施工的可行性和经济性。

设计师在绘制施工图时,需要综合考虑施工工艺、材料成本、施工周期等因素,以确保施工图的可行性和经济性。

这样可以避免施工过程中的浪费和不必要的麻烦。

接下来,我们来解析一些常见的施工图问题。

在实际施工过程中,常常会出现以下几个问题。

首先,施工图的尺寸精度不高。

在绘制施工图时,设计师需要根据实际情况合理确定尺寸比例,以确保施工图的精度。

如果尺寸精度不高,就会导致施工过程中的误差和问题。

其次,施工图的图纸质量不过关。

在绘制施工图时,设计师需要使用合适的绘图工具和材料,以确保图纸的质量。

如果图纸质量不过关,就会影响施工图的可读性和使用性。

此外,施工图中的文字描述不清晰。

在绘制施工图时,设计师需要注意文字的清晰度和准确性。

如果文字描述不清晰,就会给施工过程中的理解和执行带来困扰。

最后,施工图中的细节处理不到位。

在绘制施工图时,设计师需要注意细节的处理。

如果细节处理不到位,就会导致施工过程中的问题和纠纷。

综上所述,施工图是建筑施工过程中的重要文件,设计师在绘制施工图时需要注意准确反映设计意图、符合法律法规和标准规范,以及考虑施工的可行性和经济性。

施工图的注意事项

施工图的注意事项

施工图的注意事项
1. 施工图中的尺寸应该准确无误,以确保施工的准确性和精度。

2. 施工图应该包含清晰的标注和符号,以便施工人员理解和执行。

3. 施工图应该符合相应的建筑规范和标准,以确保建筑物的安全性和合规性。

4. 施工图应该包含详细的材料清单和规格,以便采购和安装。

5. 在绘制施工图时,应该考虑到施工的顺序和步骤,以便施工人员按照正确的顺序进行施工。

6. 施工图应该包含必要的尺寸控制点,以便对施工过程进行监控和调整。

7. 施工图应该标明相关的管线和电气设备,以便施工工人进行连接和安装。

8. 在绘制施工图时,应该考虑到施工过程中可能出现的问题和挑战,并做出相应的调整和处理。

9. 施工图应该经过专业人士的审核和确认,以确保其准确和可行性。

10. 施工图应该与其他相关的设计文件和图纸保持一致,以确保施工的一致性和连贯性。

施工图绘制中的注意事项与规范要求

施工图绘制中的注意事项与规范要求

施工图绘制中的注意事项与规范要求施工图是建筑工程中非常重要的一环,它是建筑设计方案的具体实施图纸,直接关系到工程的质量和安全。

因此,在施工图绘制过程中,需要遵循一系列的注意事项和规范要求,以确保工程的顺利进行。

本文将从几个方面介绍施工图绘制中的注意事项和规范要求。

首先,施工图绘制需要遵循建筑设计规范。

建筑设计规范是根据国家法律法规和相关标准制定的,它包含了建筑工程各个方面的技术要求和规范要求。

在绘制施工图时,必须严格按照设计规范的要求进行,包括结构设计、电气设计、给排水设计等各个方面。

只有符合规范要求的施工图才能保证工程的质量和安全。

其次,施工图绘制需要准确表达设计意图。

施工图是设计方案的具体实施图纸,它需要准确地表达设计师的意图和要求。

因此,在绘制施工图时,需要注重细节的表达,确保每一个构件的尺寸、位置、材料等都准确无误。

同时,还需要标注清楚各个构件的编号和名称,以便施工人员能够准确理解和执行。

另外,施工图绘制需要考虑施工工艺和施工要求。

施工图是施工的依据,因此在绘制时需要充分考虑施工的实际情况。

比如,在绘制墙体施工图时,需要考虑砌筑的顺序和方法;在绘制电气施工图时,需要考虑电缆的敷设和连接方式等。

只有考虑到施工工艺和施工要求,才能制定出合理可行的施工方案。

此外,施工图绘制还需要注意图纸的规范和标准。

施工图是工程的图纸文件,它需要符合一定的规范和标准,以便于管理和使用。

比如,图纸的尺寸、比例、字体、线型等都有相应的规范要求,需要严格遵守。

同时,还需要按照一定的图纸编制规范进行图纸的编号、折页、装订等处理,以便于查阅和使用。

最后,施工图绘制还需要注重图纸的完整和一致性。

施工图是工程的重要文件,需要保证图纸的完整性和一致性。

在绘制施工图时,需要确保各个图纸之间的关联和一致性,避免出现矛盾和冲突。

同时,还需要确保图纸的完整性,包括图纸的齐全、完整、无遗漏等方面。

只有保证图纸的完整和一致性,才能避免施工过程中的问题和纠纷。

施工图的使用与注意事项

施工图的使用与注意事项

施工图的使用与注意事项施工图是建筑设计的重要组成部分,它是建筑师和施工人员之间沟通的桥梁,也是建筑工程顺利进行的基础。

在建筑工程中,施工图的使用和注意事项至关重要。

一、施工图的使用1. 理解设计意图:施工图是建筑设计师将设计意图转化为具体施工过程的工具。

在使用施工图之前,施工人员应该仔细阅读图纸上的文字说明和图形标注,理解设计师的意图和要求。

2. 熟悉图纸符号:施工图中使用了大量的符号和标记,这些符号和标记代表着不同的建筑元素和构造细节。

施工人员应该熟悉这些符号和标记的含义,以便正确理解图纸上的信息。

3. 确定尺寸和位置:施工图中标注了建筑元素的尺寸和位置,施工人员应该准确测量和确定这些尺寸和位置,以保证施工的准确性和质量。

4. 确定施工工序:施工图中通常会标注建筑元素的施工顺序和工序,施工人员应该根据这些标注,合理安排施工过程,确保施工的有序进行。

5. 检查图纸的完整性:在使用施工图之前,施工人员应该仔细检查图纸的完整性,确保没有缺失和错误。

如果发现问题,应及时与设计师沟通,以便及时修正。

二、施工图的注意事项1. 注意安全要求:施工图中通常会标注建筑元素的安全要求,施工人员应该严格按照这些要求进行施工,确保施工过程中的安全。

2. 注意材料的选择和使用:施工图中通常会标注建筑元素所使用的材料和规格要求,施工人员应该根据这些要求选择合适的材料,并正确使用,以保证施工质量。

3. 注意施工工艺:施工图中通常会标注建筑元素的施工工艺和施工方法,施工人员应该按照这些要求进行施工,确保施工质量和工期。

4. 注意施工环境:施工图中通常会标注建筑元素的施工环境要求,施工人员应该根据这些要求,合理安排施工场地和施工设备,确保施工顺利进行。

5. 注意与设计师的沟通:在使用施工图的过程中,施工人员应该与设计师保持良好的沟通,及时解决问题和疑问,确保施工过程中的顺利进行。

总结起来,施工图的使用和注意事项对于建筑工程的顺利进行至关重要。

施工图墙身大样图注意事项

施工图墙身大样图注意事项

施工图墙身大样图注意事项1.首先先对所给平立面做一个整体了解,明确需画的大样有哪些。

(一般出阳台,飘窗,飘台,转角窗等这几个)。

2. 详图要求图示的内容详细清楚,尺寸标准齐全,文字说明详尽。

一般应表达出构配件的详细构造;所用的各种材料及其规格;各部分的构造连接方法及相对位置关系;各部位、各细部的详细尺寸;有关施工要求、构造层次及制作方法说明等。

3. 同时,建筑详图必须加注图名,详图符号应与被索引的图样上的索引符号相对应,在详图符号的右下侧注写比例。

对于套用标准图或通用图的建筑构配件和节点,只需注明所套用图集的名称、型号、页次,可不必另画详图。

4.开始着手画图(1)确定图名、比例。

.( 墙身详图一般采用1:20的比例绘制) (2)了解墙体的厚度及所属定位轴线。

( 详图上标上轴号) (3)了解屋面、楼面、地面的构造层次和做法。

(4)了解各部位的标高、高度方向的尺寸和墙身细部尺寸。

墙身详图应标注室内外地面、各层楼面、屋面、窗台、圈梁或过梁以及檐口等处的标高。

同时,还应标注窗台、檐口等部位的高度尺寸及细部尺寸。

在详图中,应画出抹灰及装饰构造线,并画出相应的材料图例。

(5)了解各层梁(过梁或圈梁)、板、窗台的位置及其与墙身的关系。

(6)画图过程中多参照前辈的图,通过对比分析,不断完善以弥补自己的不足之处。

(7)注意详图与立面造型的相呼应!5.墙身详图实质上是建筑剖面图中外墙身部分的局部放大图。

它主要反映墙身各部位的详细构造、材料做法及详细尺寸,如檐口、圈梁、过梁、墙厚、雨蓬、阳台、防潮层、室内外地平、散水等,同时要注明各部位的标高和详图索引符号。

墙身详图要与平面图配合!6.墙身详图一般采用1:20的比例绘制,如果多层房屋中楼层各节点相同,可只画出底层、中间层及顶层来表示。

为节省图幅,画墙身详图可从门窗洞中间折断,化为几个节点详图的组合。

7.墙身详图的线型与剖面图一样,但由于比例较大,所有内外墙应用细实线画出粉刷线以及标注材料图例。

施工图纸编制规范与注意事项

施工图纸编制规范与注意事项

施工图纸编制规范与注意事项一、导言施工图纸是一项重要的工程文档,它承载着整个工程项目的设计信息和施工要求。

因此,编制施工图纸时必须遵守一定规范和注意事项,以确保工程的准确性和安全性。

本文将就施工图纸的编制规范和注意事项进行探讨。

二、施工图纸的基本要求1. 符合相关标准和规范:在编制施工图纸时,必须参照相关的国家标准和规范,如《建筑设计图集编制规范》、《建筑施工图图样绘制规范》等。

只有符合这些标准和规范,才能确保图纸的合理性和可操作性。

2. 结构清晰明了:施工图纸需要有清晰明了的结构框架,即图纸的布局必须合理,各个部分之间的关系要可读性强,便于工程人员理解和使用。

同时,要注意图纸的比例和尺寸的统一,方便承包商进行测量和施工。

3. 标注准确:施工图纸上的标注必须准确且清晰易懂。

图纸上的文字、图形和符号应当完整无误地体现出设计意图和施工安排。

特别是关键部位的尺寸、材料和算量等信息,必须在图纸上做出明确标注,以避免误解和错误。

三、施工图纸的符号标注1. 结构标识符号:施工图纸中的结构标识符号是一种用来表示不同结构部位的特定图标符号。

这些符号一般由工程设计师根据标准制定,施工图纸上的结构标识符号必须准确无误地表示出各个构造的位置和形状,以便施工人员参照施工。

2. 材料标识符号:在施工图纸中,各种材料都需要进行标注。

标注材料的目的是告诉施工人员所选用的材料的型号、规格、质量等信息,以确保施工过程中使用正确的材料。

标注材料时,要严格按照相关标准和规范,采用统一的符号和术语。

四、施工图纸的尺寸标注1. 尺寸标注的准确性:尺寸标注是施工图纸上非常重要的一部分,影响着施工的精度和效果。

在进行尺寸标注时,必须严格按照相关标准和规范,采用统一的尺寸标注方法,并注明尺寸的单位。

另外,应当避免使用过多的尺寸标注,以免给施工人员造成困扰。

2. 控制尺寸的一致性:施工图纸上的尺寸标注必须与设计图纸保持一致,以避免不必要的施工错误。

施工图注意事项

施工图注意事项

施工图注意事项:
一、平面图
1、尺寸标注,一边标注一边注意考察尺寸的合理性以及相互
关系,尺寸位置注意尽量不要重叠,注意美观和出图后的
清晰,标尺寸注意基准点的选择,要明晰但不凌乱;
2、门窗编号,材质洞口尺寸,注意防火门窗开启方向不同编
号不同,注意不要重复标号;
3、平面索引,注意索引号的准确性,图集的有效性,关键部
位必须标清楚,如变形缝等;
4、加雨水管,注意雨水管位置与窗的关系;
5、做好与各专业的协调工作,重要留洞、消火栓等。

6、在施工图全面开展前应考虑清楚哪些部分是大量重复并且
可能涉及修改的部位,如厨房、卫生间、雨水管、空调冷
凝水管、阳台等,最好把这些内容先做成图块。

7、住宅平面在多用标准层的情况下表达清楚变化层的情况,
不一定需要多加平面图。

二、立面图
1、三道尺寸线
2、立面材料标清
3、雨水管、烟道等可见构件;
4、立面索引;关键位置需表达清楚,女儿墙、阳台、窗台等;
5、立面标准层、标准窗最好做成图块
三、剖面图
1、三道尺寸线
2、注意剖切关系是否正确;
3、关键部位索引
四、节点详图
1、画厨卫详图时注意是否符合规范,同时考虑是否使用方便,
是否可以再优化;
2、楼梯详图注意是否碰头,与结构仔细商量,尤其是三跑、
四跑楼梯以及非常规楼梯间;
3、墙身节点必须注意与设计说明、节能报告等材质统一起来;
4、节点详图常用比例:厨卫、楼梯间、坡道、门窗详图1:50;
阳台平立面1:20或1:10;墙身大样1:5或1:3等。

施工图绘制中的常见注意事项解析

施工图绘制中的常见注意事项解析

施工图绘制中的常见注意事项解析施工图绘制是建筑工程中非常重要的环节,它直接关系到工程的质量和进度。

因此,在进行施工图绘制时,需要注意一些常见的事项,以确保绘制出准确、可靠的施工图纸。

本文将从设计要求、标准规范、尺度比例、图纸布局、标注等方面进行解析。

1. 设计要求在进行施工图绘制之前,首先要了解设计要求。

设计要求包括建筑设计方案、结构设计方案、给排水设计方案等。

绘制施工图时,需要根据设计要求进行符号标注、尺寸标注等,确保施工图与设计要求一致。

2. 标准规范在绘制施工图时,需要遵循相关的标准规范。

例如,建筑施工图绘制需要符合《建筑施工图绘图规范》(GB 50128-2014)的要求,结构施工图绘制需要符合《建筑结构施工图绘图规范》(GB 50009-2012)的要求。

遵循标准规范可以确保施工图的准确性和可读性。

3. 尺度比例在绘制施工图时,需要选择适当的尺度比例。

常见的尺度比例有1:100、1:50、1:20等。

选择尺度比例时,需要考虑到图纸的大小、绘图的清晰度以及绘图的方便性。

同时,还要根据实际情况确定图纸的横向和纵向尺寸,以保证图纸的完整性。

4. 图纸布局施工图的图纸布局要合理,以便于施工人员进行阅读和理解。

一般来说,图纸的布局应该按照从左上角到右下角的顺序进行排列。

建筑施工图的布局要注意分区域、分层次,将建筑物的各个部分清晰地呈现出来。

结构施工图的布局要注重结构的层次感,将主要结构和次要结构分开展示。

5. 标注在施工图中,标注是非常重要的一环。

标注可以包括文字标注、符号标注、尺寸标注等。

文字标注要清晰、简洁,表达准确。

符号标注要与标准规范一致,以便施工人员进行识别。

尺寸标注要准确、规范,以确保施工的精度和质量。

综上所述,施工图绘制中的注意事项包括设计要求、标准规范、尺度比例、图纸布局、标注等。

在进行施工图绘制时,需要充分了解设计要求,遵循标准规范,选择适当的尺度比例,进行合理的图纸布局,并进行准确、规范的标注。

浅谈住宅施工图中平面图的注意事项

浅谈住宅施工图中平面图的注意事项

浅谈住宅施工图中平面图的注意事项住宅施工图设计首要就是:合理,符合规范,平面功能要合理,疏散及消防要重点注意,一定要满足疏散及强条的要求。

现在就住宅平面施工图要注意的细节进行分析。

1.住宅首层平面图1.1加强首层出入口的要点设计首层的出入口要考虑上层阳台的防坠落措施;可在一层用花池、栏杆等防止行人通过(做花池一般详景观设计,栏杆要引用做法);也可以在上层做挑板。

散水:有些项目做隐形散水,不用画出;做显形的要表示,要有做法;风井:首层一般会有地下室上来的风井,大小需要按照地下室;送风风井百叶一般距地500,排风风井要求距地至少2米(旁边有行人通过);一般平面注明百叶安装高度,在立面上百叶要标高;首层入口:要考虑无障碍;例如:障碍坡道,要有做法索引;有些甲方会要求做盲道;首层卫生间:卫生间下面如果是配电房之类的房间(注意地下室的功能),卫生间要做双层板和降槽。

室内外高差:留意室内外高差与总图是否一致;有入口的地方都要标标高;首层正负零标高要加绝对标高;一般架空层比大堂低15mm(这个高度在门口做斜坡就可供轮椅进出),在大堂门口的门要画门口线并注明以斜坡过渡;装饰:首层一般有装饰柱之类的,要注明;例如:石材装饰柱;如果复杂的要画石材大样;入户一般有造型,一般要求画大样;首层核心筒:下地下室的楼梯在首层会有一平米固定窗的要求(看暖通提的条件),可以通过在平台的夹层(如果楼梯间开不了);楼梯间的门一般是1050的乙级防火门;水井电井是600×1800的丙级防火门,要做门槛,一般是300高,注意门口线;一般电梯厅的消防栓要暗装,墙体做300厚。

信报箱:首层要表示信报箱,并注明(可注明二次装修设计或成品信报箱),这个一般都放架空层,要结合改造后的大堂布置。

1.2商业社区消防设计一二层如果是商业或者社康中心之类的,二层要做救援窗,设置在登高操作场地的那一面,一个防火分区要要有两个,距离不应超过20m,窗的大小要求净宽和净高不小于1m,窗台高度不能大于1.2m,在立面上要有表示(救援窗不一定要开启,即可供消防员破碎窗口救人)。

施工图注意事项

施工图注意事项

审图顺序
一般审图必须按照图纸中编辑好的顺序进行,包括 封面、目录、说明等逐一进行,并要注意同一套图 纸中前后内容的一致性(前面图纸涉及到得内容与 后面图纸中的保持一致)。 总之,无论是复核或是审核都是一件要求认真、严 谨的工作,每一位工作人员都应在日常的工作当中, 总结一套自己熟练掌握的方式。另外提出一点:图 纸由多人绘制时,须由项目负责人在前期提供必要 的资料,提出统一的绘制标准、施工工艺、文本格 式、标注方式等。
施工图注意一般事项
一、整体部分
1.布局是否合理——施工图也是讲究美观的,一套布局合理的施工图会 多少让读图的人在心里上感到愉悦的; 2.文本格式是否正确——一般文本出现较多的地方多为设计说明,虽然 施工图的设计说明不能像写散文一样行云流水,但是书写的格式却要像 写文章一样段落合理,条理清晰; 3.图中必须元素是否缺少——无论是总图中或者是详图中,总会有人在 一些元素细节上出现问题,如:指北针、比例尺、详图图名等等; 4.标题栏与图纸内容是否一致——标题栏里工程名称、图纸名称等一定 要和图纸的内容相符。有些人习惯用与本设计相同(似)的老图或者别 人的图纸进行修改后作为自己该设计工程中的图纸,往往在尺寸及做法 等细节上进行修改后而忽略了对标题栏的修改,尤其是拿自己以前做过 的图纸。 5.字高是否统一——一般来说,同一种图纸中自高要求是统一的,即: 标注文字、说明文字、图名文字等每一种文字的高度应该保持统一。
ቤተ መጻሕፍቲ ባይዱ
二、局部部分
1.尺寸是否正确——尺寸包括数值是否无误,单位是否统一; 2.标注是否整齐,合理——针对不同的尺寸、位置、图纸元素等采用相应 的标注方式是否合理,能否说明图纸中设计元素的体量问题,能否指导 施工放线的正确进行; 3.填充样式是否一致——图纸中要求每一种填充图案只代表一种物质或材 料,不能出现几种图案都代表一种物质或一种图案代表多种物质的情况 (在同一张图纸中尤为重要); 4.文本内容——文本叙述是否正确、合理;语言是否简练清晰;层次是否 分明;对图纸中内容表达是否准确,无遗漏;是否有错别字及标点错误 等问题; 5.施工做法——对于施工图里所阐述的施工工艺是否适合该工程,所选材 料是否为该工程实施地域内普遍材料,材料规格是否为常规规格; 6.错别字——这里不做叙述,总之是施工图设计师不应该犯的错误; 7.工程量——重中之重,有的图纸中要求给出相关工程量,如:绿化种植 图。在进行复核、审核时需慎之又慎。

施工图设计中注意事项

施工图设计中注意事项
不做暗埋散水)
5总尺寸线为建筑最大外边沿线旳尺寸,细部尺寸最佳不跨轴线标注。 6要注意习惯作法,如各层主要功能房间(如客厅、主卧、书房等)柱子不要凸出墙面;排水 旳要求(有组织排水或自由排水);门洞口高度按要求预留高度(以地面面层算起)设计,并 在平面图上注明,便于构造专业布置过梁,(注旨在甲方有明确地暖设计要求时,门洞口尺寸还需向
1.4.广场、停车场、运动场地、道路、无障碍设施、排水沟、挡土墙、护坡旳定位(坐标或相互关系)尺寸。 ①围墙大门定位坐标和尺寸标注。②消防车道及车行、步行路网与城市道路相接时中心线座标。
1.5在消防示意图中,高层建筑还应图示出消防扑救面范围.(消防扑救面范围按成城市要求为8X15米,距外墙 5米以上),消防环道位置,作为报规和给构造专业提资料根据。
上扩出100MM)。
2.总尺寸、轴线间尺寸、门窗洞口尺寸、分段尺寸。 三道尺寸线:第一道总尺寸,第二道开间进深轴线尺寸,第三道门窗洞口和窗间墙、变形缝等 尺寸及与轴线关系。(三道尺寸线旳间距严格按照制图原则) 3.墙身厚度(承重墙和非承重墙),柱与壁柱宽、深尺寸,及其与轴线关系尺寸。(一般都是
直接和轴线发生关系)
6.节点构造详图索引号。 节点详图旳索引号以从剖面图引出为首选,剖面图没有剖到旳部位,可从立面、平面图索引。 7.剖面设计时,要注意净高旳合理性,注意构造梁对下层层高旳影响,必要时,梁可上反。 在住宅底商出现剪力墙转换时,在建筑总高度上,除了扣除构造转换梁外,还该注意转换层上部旳 住户层高应提升500mm-600mm。便于设备管道转换。防止总图上建筑总高度尺寸不足。(图示 ) 8,建筑入口内凹部分需降板,至少300mm。 9.露台及较大阳台降板经计算拟定降板高度,确保成活后露台面层旳最高点低于室内标高50。个 别小露台对构造而言降板有一定难度,或者有可能会因为降板而破坏下层空间旳完整性时可不降板 ,由室内台阶处理高差。

画施工图应注意事项

画施工图应注意事项

绘制施工图应注意事项1.图纸要根据工作进度适时检查(4—5张便可为一批),做到画图与改图同时进行;切勿等图纸全部画好才检查。

2.图框统一从平面图里调取,以保证整套图图框的一致性;平面图绘制人员需从开始制作时便检查核对好图框内容以确保图框的准确性。

3.绘图的顺序——应先画公共空间依次为大厅、等候厅、过道等按A、B、C、D面的顺序把应画的立面逐一画到位再按主次顺序进入各功能房绘制。

4.图纸的名称表示要清楚,应注明楼层,区域等。

5.柜台的绘制应特别注意人的位置,有窗口时人的位置应对齐窗口的中点;无窗口时应将柜台n份等分,人的位置对齐每等分的中点不得偏离。

6.柜台高度尺寸统一设为:高台H:1050mm,矮台H:750mm;台面统一用人造石或石材;画剖面图时人造石台面统一画20mm厚,柜门比柜台缩进10mm。

(特殊情况除外)7.尺寸标注要清楚,可分二或三段来表示。

8.文字标注要详细标明材料的大小规格、色彩、性能等。

9.家具、柜台及其它详图的绘制一定要有平面、立面、侧面、剖面、节点图等。

10.材质填充要统一,不同材质最好能用填充予以区分。

11.图纸的摆放——同一空间、内容的图纸最好摆放在一起,图纸摆放要饱满。

12.画立面图时应结合平面、天花、地材、墙体定位四大图,以确保尺寸、材料的统一性。

13.文字、文字标注符号、尺寸、剖面符号要整齐,比例大小要统一。

14.门的高度及门套线的宽度要统一(应在绘制立面图之前根据各楼层的高度确定好门的高度)。

15.板材表示统一为:18mm大芯板,15mm大芯板,十二厘板,九厘板,五厘板。

16.文字招牌汉英比例——当英文高度为a时,汉字高度最好在3a—4a;招牌离地面高度应在2m左右。

17.材料的划分一定要以材料的规格为依据,以免造成材料的大面积浪费(如不确定时最好采用3的倍数)。

施工图的绘制技巧与注意事项

施工图的绘制技巧与注意事项

施工图的绘制技巧与注意事项施工图是建筑设计的重要环节,它是将设计方案转化为具体施工实施的指导文件。

在绘制施工图时,需要注意一些技巧和注意事项,以确保图纸的准确性和可执行性。

一、细致勘测在绘制施工图之前,必须进行详细的现场勘测。

勘测的准确性直接影响到施工图的质量。

勘测时要注意测量点的准确位置和高度,确保图纸上的尺寸和实际情况一致。

同时,还要注意记录下现场的环境条件和存在的问题,以便在绘制施工图时进行合理的调整。

二、合理布局在绘制施工图时,要合理布局各个构件和设备。

首先,要考虑到施工的顺序和流程,将各个施工步骤合理地安排在图纸上。

其次,要注意构件和设备之间的空间布局,确保施工过程中的操作和维修的便利性。

此外,还要考虑到施工图的美观性和整体效果,使建筑物的外观和功能达到最佳的协调。

三、标注清晰在绘制施工图时,要注意标注的清晰度和准确性。

标注应包括构件的尺寸、材料、工艺要求等信息,以便施工人员能够准确理解和执行。

标注时要使用清晰的字体和线条,避免出现模糊或混淆的情况。

此外,还要注意标注的位置和方式,使其与图纸的其他内容相互呼应,便于阅读和理解。

四、细节处理在绘制施工图时,要注意处理细节问题。

细节决定成败,一个细节的疏忽可能导致整个施工过程的失败。

例如,要注意构件之间的连接方式和细节处理,确保施工的牢固性和安全性。

同时,还要注意施工过程中可能出现的问题和风险,提前进行合理的预防和处理。

五、与其他专业的协调在绘制施工图时,要与其他专业进行充分的协调。

建筑设计涉及到多个专业领域,如结构、给排水、电气等。

不同专业之间的协调关系直接影响到施工图的质量和实施效果。

因此,要与其他专业的设计人员进行充分的沟通和协调,确保各个专业之间的一致性和配合性。

六、不断优化改进在绘制施工图的过程中,要不断进行优化和改进。

施工图的绘制不是一蹴而就的过程,而是一个不断修正和完善的过程。

在实际施工中,可能会出现一些问题和困难,需要及时进行调整和改进。

家装CAD施工图规范大全

家装CAD施工图规范大全

一、总则室内设计专业制图规则,为了保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、存档的要求,适应工程建设的需要,制定本标准。

本标准为形成设计绘图表达的风格的统一,不提倡个人绘图表达风格.施工图制图的表达应清晰、完整、统一。

二、制图1。

文件内容说明:要求:绘制单位为毫米,不保留小数;要求所有图面的表达方式均保持一致。

2.图纸表现说明:图面多少可根据图面内容的丰富程度来确定,以A3打印出来层次分明又不稀疏为原则。

3。

注意事项:3.1插入图中的图块不要炸开,如需调整,在调整完毕后,应重新定义为图块;填充禁止炸开.3.2注意剖视方向,索引符号指示方向应与剖视方向一致。

3.3平面图中索引立面序号时,以图面上方为起始,用数字按顺时针方向排序,同层不同空间的立面序号以连续数字表示,如01 02 03 04 05 06……3。

4同一幅图中,索引序号不得重复.3.5文件完成后,必须将多余图块及设置清除,确保文件空间为最小。

3。

6检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版3.7图面与图框内框竖线之间应留一定的距离。

3。

8确保画面均衡、美观、各视图间应按照对应的原则排版。

4。

尺寸标注说明:4.1最外总体尺寸;中间结构尺寸;最内功能尺寸。

4。

2等分尺寸与总体尺寸必须相等,必要时可用EQ表示.4。

3所有标准应在图纸空间视口内以1—1的标注样式标注,必要时可以在图纸空间内标注,不要重复标注。

4.4门缝、抽屉缝、搁板厚度等细节不需要标注。

4.5尺寸标注严禁炸开;严禁小数点。

5。

填充说明:详见《材料填充图例》6.图纸目录编排(图号编号)说明:6。

1图纸目录6。

2设计说明6。

3装饰专业:6.3。

1图纸命名:总平面图———--—ZP区域空间平面图——-P(天花平面图、墙体定位图、地材铺装图、立面索引图)立面图—-——-——E详图-—-—————D(包含剖面图、大样图)6.3。

2图纸顺序:以楼层从下至上为排序原则;每个楼层图纸依次为:平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置图→区域天花布置图→(区域立面索引图)→立面图→详图。

施工图的使用方法与注意事项

施工图的使用方法与注意事项

施工图的使用方法与注意事项施工图是建筑工程中的重要文件,它是设计师将设计方案转化为具体施工指导的图纸。

正确使用施工图可以确保工程的顺利进行,并且有助于提高施工效率和质量。

然而,由于施工图的复杂性和细节性,施工人员在使用施工图时需要注意一些事项。

首先,施工人员在使用施工图之前,应该对图纸进行仔细的阅读和理解。

施工图中包含了大量的图形符号、图例和文字说明,这些都是指导施工的重要信息。

通过仔细阅读和理解施工图,施工人员可以清楚地了解设计意图、施工要求和质量标准,从而减少施工中的误解和错误。

其次,施工人员在使用施工图时,应该注意图纸的比例和尺寸。

施工图通常是按照比例绘制的,施工人员在实际操作中需要根据比例尺来进行测量和布置。

如果施工人员没有正确理解比例尺或者使用不当,就会导致施工误差和质量问题。

因此,施工人员在使用施工图时,应该仔细阅读图纸上的比例尺说明,并且使用正确的测量工具进行操作。

此外,施工人员在使用施工图时,还应该注意图纸上的标识和注释。

施工图中通常会标注出各种构件、设备和管线的位置和尺寸,以及施工工序和施工顺序等信息。

施工人员需要根据这些标识和注释来进行施工,确保施工的准确性和一致性。

同时,施工人员还应该注意图纸上的注意事项和警示标识,遵守相关的安全规定和操作规程,确保施工过程中的安全性和可靠性。

另外,施工人员在使用施工图时,还需要与设计人员和其他施工人员进行有效的沟通和协调。

施工图是设计人员将设计意图转化为具体施工指导的工具,但是在实际施工中,可能会出现一些问题和困难。

施工人员需要及时与设计人员和其他施工人员进行沟通,共同解决问题,确保施工的顺利进行。

此外,施工人员还应该及时向设计人员反馈施工中的情况和问题,以便及时调整和改进设计方案。

最后,施工人员在使用施工图时,还应该注意图纸的保存和保护。

施工图是建筑工程的重要文件,它包含了大量的施工信息和设计意图。

如果施工图丢失或者损坏,将会给施工工程带来严重的影响和损失。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
