裂缝宽度仪
裂缝测宽仪操作规程
裂缝测宽仪操作规程
《裂缝测宽仪操作规程》
一、设备准备
1. 将裂缝测宽仪放置在平整的工作台上,确保周围无杂物。
2. 检查裂缝测宽仪的各个部件是否完好,有无损坏或缺失。
3. 准备好测宽仪需要使用的相关配件和标尺。
二、环境准备
1. 确保操作环境通风良好,避免有害气体的滞留。
2. 保持操作区域整洁,避免杂物干扰操作。
三、操作步骤
1. 将测宽仪平放于裂缝上,调整测宽仪的位置,使其与裂缝平行。
2. 使用调节螺丝来微调测宽仪的位置,直至完全贴合裂缝。
3. 用标尺测量裂缝的宽度,并记录下来。
4. 移动测宽仪至下一个位置,重复以上步骤,直至整个裂缝的宽度都被测量完毕。
5. 对测量结果进行整理和分析,制作裂缝宽度的测量报告。
四、注意事项
1. 在操作裂缝测宽仪时,要小心轻放,避免碰撞和摔落,导致仪器损坏。
2. 在测量裂缝宽度时,要确保测宽仪的位置准确,避免测量偏差。
3. 在测量结束后,要及时清洁和保养裂缝测宽仪,确保下次使
用时能够正常工作。
五、结束工作
1. 将裂缝测宽仪和配件整理好,放回指定位置。
2. 清理操作区域,将工作台和周围环境恢复整洁。
3. 对操作人员应进行操作规程的总结和评价,及时修正不足之处。
通过以上规程的操作,可以确保裂缝测宽仪的正常使用,提高测量的准确性和工作效率,保障施工质量和安全。
BJLF-2型裂缝测宽仪资料
BJLF-2系列裂缝测宽仪BJLF-2系列裂缝测宽仪可广泛用于桥梁、隧道、建筑物、混凝土路面、金属表面等裂缝宽度的定量检测。
设备主要由手持式彩色液晶屏主机、彩色显微放大探头(带1.5米连接缆)构成,测量时程序自动扫描、捕获裂缝并在显示屏上实时显示裂缝的宽度数值,也可以对需要的裂缝进行拍照(裂缝照片中同时保存裂缝图像、宽度数据、刻度尺、放大倍数和裂缝编号等图像信息),裂缝照片为标准BMP格式,直接存储到任意U盘中,方便用户进一步的图像分析或打印存档。
一、功能特点1.自动判读裂缝宽度、拍摄裂缝照片、照片回放浏览功能,实时读数且精度高,高于0.01mm;2.可选择使用多种放大倍数探头,测试范围可达到0-8mm;3.手持式主机采用工程塑料,轻巧美观,结实耐用;4.简单对准裂缝即可自动读数,无需任何设置,傻瓜式操作;5.裂缝照片为BMP格式,直接拍摄存储到任意U盘中;6.国内唯一能在裂缝照片中同时保存裂缝图像、数据宽度、刻度尺、放大倍数和裂缝编号等信息(如下图);7.主机和探头共用一块锂电池供电,提供备用电池。
8.附经计量认证部门检定的标定板,可对仪器进行快速标定;9.提供3种不同功能、型号供选择,可升级功能,满足不同用户的需要;二、主要技术参参数1、最大检测范围:0-8mm ;2、放大倍数:40倍/20倍/13倍/10倍,可选;3 、自动读数测量范围:0.01-2.1mm;自动读数精度:优于0.01mm(±0.007mm)(使用40倍探头);4、自动读数测量范围:0.01-4.2mm;自动读数精度:优于0.02mm(±0.013mm)(使用20倍探头);5、工作温度:-20~+60℃6、主机接口:标准USB;7、存储介质:可以标配1GU盘,可保存5000张照片(可使用市场上任意大小U盘随意扩充);8、图像存储格式:BMP格式,24位彩色/320*240;9、供电:7.4V锂电池10、尺寸:主机225x115x33mm(液晶屏:85x65mm);探头:40x45x65mm;11、重量:主机750克,探头150克。
裂缝宽度测试仪安全操作及保养规程
裂缝宽度测试仪安全操作及保养规程前言裂缝宽度测试仪是一种用于检测建筑物或者其他结构物中出现的裂缝宽度的设备。
由于使用时需要接通电源以及涉及到一些机械操作,因此需要特别注意安全操作和设备保养。
本文档将介绍裂缝宽度测试仪的安全操作及保养规程。
安全操作规程1.避免在潮湿环境使用裂缝宽度测试仪,设备内部的电子元件和接线等较为敏感,潮湿的环境容易造成设备短路等安全问题。
2.在使用过程中,不可对设备内部进行私自拆卸或改动。
如果需要对设备进行维修或升级等操作,必须要由专业人员进行。
3.接通电源前,必须要检查设备电源、线路等是否正常。
4.安装或更换配件时,必须要在断电的情况下进行。
5.在使用设备时,必须要注意周围环境,确保操作场地清洁、安全。
可以用玻璃板遮挡周围环境,避免外部光线对测试结果造成影响。
6.操作设备前,必须要穿戴防护手套、安全鞋等防护用品,以防止因操作不当而导致伤害事故的发生。
保养规程1.定期对设备进行清洁,确保设备表面清洁无尘,排除隐患。
2.定期对设备进行校准,确保准确度符合要求。
3.每次使用设备之后,必须对设备进行合理的存放,如应将设备放置在匀称、干燥、通风、无腐蚀性气体的环境中。
4.使用过程中,应避免设备长时间连续工作。
连续工作可能会导致电子元件过载、高温等问题,长期使用还可能影响设备寿命。
5.定期对设备进行检查,如发现设备出现故障或有明显磨损等问题时,必须要立即送修或更换设备。
结语裂缝宽度测试仪是工程设计、建筑施工领域内必须的一种设备,能够有效提高工程质量,防止事故的发生。
但是,在使用这种设备时,必须要遵循一定的操作规程、保养规程,确保设备的安全性、可靠性和精度。
通过本文档的介绍,相信广大读者已经具备了裂缝宽度测试仪的安全操作和保养知识,希望能够为建筑工程的安全和质量保障提供保障。
测裂缝宽---操作步骤2:
操作步骤:
1.裂缝宽度测量:用电缆连接显示屏和测量探头,打开电源开关,将测量探头的两支脚放置在裂缝上,在显示屏上可看到被放大的
裂缝图象,稍微转动摄像头使裂缝图象与刻度尺垂直,根据裂缝
图象所占刻度线长度,读取宽度值
2.仪器校验:校验标准刻度板上分别有宽度为0.02、0.10、0.20和
1.00mm的刻度线。
分别把摄像测量头支脚放在不同宽度的刻度线
上,屏幕上读取相应的刻度线宽度。
当误差小于0.02mm时,仪
器方可正常使用。
注意事项:
1.使用前应先进行校验,校验正常后,再使用;
2.摄像镜头:可用橡皮囊吹或用软毛进行清洁;
3.连接测量探头的插头为自锁式插头,插连线时将信号线插头的红点与探头的红点对齐后插入即可,拔下时用手捏住插头根部的螺
纹处直接拔出。
切勿左右旋转或用力拉线,以免造成探头内部线
路损坏。
裂缝测深仪器的操作方法
裂缝测深仪器的操作方法
裂缝测深仪器通常由仪器本体、探头、显示屏和操作按钮等组成。
以下是一般的操作方法:
1. 准备工作:确保仪器已经安装好并接通电源。
检查探头是否连接良好。
2. 设置基准:首先将裂缝测深仪器放置在需要测量的裂缝上,并按下仪器上的“清零”或“设置基准”按钮。
这一步是为了确保后续测量的准确性。
3. 开始测量:将探头对准待测裂缝,保证与裂缝平行且尽量垂直接触裂缝表面。
根据仪器的设计,按下开始测量的按钮或者将探头轻轻放置在裂缝上。
4. 等待结果:仪器通常需要一段时间来完成测量过程。
在测量期间,显示屏上会显示实时的测量结果,包括裂缝的深度等信息。
5. 记录数据:当测量完成时,将显示屏上的结果记录下来。
可以使用标尺或者其他工具来辅助记录裂缝的位置和深度等信息。
6. 关闭仪器:测量完成后,按下仪器上的关闭按钮,或者切断电源来关闭仪器。
需要注意的是,不同型号的裂缝测深仪器可能有不同的操作方法和功能,因此还需根据具体的仪器说明书来进行操作。
另外,在使用仪器时,一定要注意安全,
避免过度施力或者损坏探头等。
裂缝测量仪的相关介绍
裂缝测量仪的相关介绍混凝土裂缝测宽仪/裂缝宽度检测仪总体上分为近距离测试类和远距离测试类两种。
远距离测试主要为远距离裂缝测宽仪(观测仪),主要用于桥梁、隧道、建筑物、高台等裂缝的非接触远距离观测,目前通用的主要为HYLF-4系列;近距离测试类仪器主要用于接触式检测裂缝宽度,根据其智能化程度又分为高、中、低三档。
1、低端裂缝测宽仪这类仪器多是过去传统的测试工具,有宽度比对卡、裂缝塞尺、裂缝显微镜等类型。
宽度比对卡和裂缝塞尺仅用于粗测,精度较低。
裂缝显微镜是用一定放大倍数的显微镜直接观测裂缝宽度,读数精度可达到0.005mm。
但是由于需要人工近距离调节读数游标的位置,工作效率低,劳动强度大。
而且由于自然开裂的裂缝边缘凹凸不平,人工判读误差大。
2、中端裂缝测宽仪与低档仪器相比,这类仪器实现了裂缝图像化显示,人工判读功能。
有一部分仪器初步具备了自动判读功能。
通过摄像头拍摄测试点裂缝图像并放大显示到显示屏上,依据显示屏上的刻度尺,人工读取裂缝宽度。
由于避免了近距离人工调节读数游标,降低了劳动强度。
但是仍需要人工估测和记录宽度,测试精度和人工读数误差仍较大。
3、高端裂缝测宽仪(又称智能裂缝测宽仪/数显裂缝宽度测量仪)这类仪器实现了裂缝图像化显示、智能化实时自动判读功能,可拍照,大大提高了工作效率和测试精度。
KON-FSY型裂缝深度测试仪仪器用途:KON-FSY型裂缝深度测试仪是专用于混凝土表面裂缝深度测试的智能化仪器。
KON-FSY型裂缝深度测试仪技术指标:1. 裂缝深度测试范围:≤500 mm;2. 测试误差:≤5mm 或≤实际缝深的2%~10%;3. 换能器装在固定支架上,测点间距精准;4. 数据传输接口:USB和RS232;5. 主机体积:210mm×153mm×90mm;6. 主机重量:880g;KON-FSY型裂缝深度测试仪功能特点:1.智能化程度高,无需中间过程参量的判读,中文菜单,开机即测,数字直接显示裂缝深度;2.裂缝深度测试的精度高:首创了现场裂缝测试的专用支架,保证了测点间距的准确性,大大提高了裂缝深度测试的精度;3. 机内软件中文菜单设计,操作简单,集测试、存储、查看和删除功能于一体,快速生成检测报告;4. 基于Windows平台下的机外分析处理软件,提供WORD和EXCEL数据格式,方便用户的测试数据管理;。
裂缝综合检测仪的参数介绍
裂缝综合检测仪的参数介绍裂缝综合检测仪是一种专门用于测量建筑物和桥梁中表面和深部裂缝的设备。
通过不同的探头和技术,可以检测到不同深度的裂缝。
本文将介绍裂缝综合检测仪常用的参数及其作用。
1. 工作频率裂缝综合检测仪的工作频率是指其探头在工作时发出的电磁波频率。
一般情况下,工作频率越高,探头的探测深度越浅,但可以检测到更小的裂缝;反之,工作频率越低,探头的探测深度越深,但检测到的裂缝尺寸会相应增大。
2. 分辨率裂缝综合检测仪的分辨率是指其探头可以检测到的最小裂缝宽度。
一般来说,分辨率越高,可以检测到的裂缝宽度越小,但相应的探测深度会减小。
3. 探测深度裂缝综合检测仪的探测深度取决于探头的工作频率和分辨率。
一般来说,探测深度与工作频率和分辨率成反比。
在检测时,需要根据具体情况选择合适的探头,以确保探测到所需的深度和宽度范围内的裂缝。
4. 数据采集速率裂缝综合检测仪的数据采集速率是指它能够采集并处理的数据量。
在检测中,数据采集速率越高,检测效率就越高;反之,数据采集速率越低,则需要更长的时间来完成数据的采集和处理。
5. 存储容量裂缝综合检测仪的存储容量是指它可以储存的数据大小。
存储容量越大,可以储存的数据量就越大,检测的区域就越广泛。
6. 软件功能裂缝综合检测仪的软件功能是指它支持的数据分析功能。
一般来说,裂缝综合检测仪的软件可以处理和分析采集到的数据,提供细致的报告和图表展示,以便于用户了解检测结果和裂缝的情况。
7. 其他参数除了以上介绍的常见参数外,裂缝综合检测仪还有一些其他参数,例如电池寿命、工作温度、防水等级等。
这些参数同样需要考虑到具体使用情况,以确保检测仪的正常使用和长时间的使用寿命。
结论裂缝综合检测仪作为一种检测建筑物和桥梁裂缝的设备,其参数选择和使用非常关键。
在选择裂缝综合检测仪时,需要充分了解其参数和特性,以确保能够满足实际检测需求,并且提供准确、可靠的检测结果。
裂缝宽度仪资料
裂缝宽度仪资料混凝土裂缝宽度检测仪器裂缝宽度测试读数精度应不低于0.02mm。
测位处混凝土表面应清洁、平整,裂缝内部不应有灰尘或泥浆,宜选择裂缝张开状态下检测。
一条连续裂缝上宜布置2个以上裂缝宽度测位,在裂缝分布图中标注检测部位和最大裂缝宽度部位。
1. 裂缝宽度的测量方法分类1.1 塞尺或裂缝宽度对比卡:简单,但只能用于粗测,测试精度低。
1.2 裂缝显微镜:▲人眼观察显微镜中放大了的裂缝图形,根据刻度标尺读数。
▲读数精度一般为0.02 mm-0.05 mm▲需要人工近距离调节焦距并读数和记录,有些还需另配光源,测试速度慢,测试工作的劳动强度大,而且有较大的人为读数误差。
▲裂缝显微镜方法是目前裂缝测试的主要方法。
▲国产仪器WYSK-40型裂缝宽度测试仪:测量范围0-4 mm,精度0.05 mm;进口产品ELE35-2520\2505型裂缝宽度测试仪:测量范围0-4 mm,精度0.02 mm。
1.3 图像显示人工判读的裂缝宽度测试仪:▲用摄像头摄取放大的裂缝图像直接显示在显示屏上,再依据显示屏上的刻度,用人工读取裂缝宽度▲与裂缝读数显微镜原理一样,仍然是用人眼观察放大了的裂缝图形,根据刻度标尺读数,只是摄像头将摄取的图像显示在屏幕上,避免了裂缝显微镜必须近距离调节焦距的要求,降低了裂缝测试的劳动强度,但仍需人工估测和记录宽度。
具有同样的人为读数误差。
▲已有产品:深圳市思韦尔检测科技公司的SW-LW-101型表面裂缝宽度观测仪四川省建筑科学研究院的Z 72型。
裂缝宽度自动测试仪北京智博联公司的ZBL-F101大地华龙公司DJCK-21.4 非接触式(远距离)裂缝宽度测试仪▲用望远镜和数码相机远距离对裂缝拍照成像,然后输入到计算机中进行显示和判读▲适用于对远距离的裂缝宽度测试,▲已有产品:四川建科院建龙软件开发中心R06,R07北京光电研究所 BJQF-31.5 全自动裂缝宽度测试仪▲前端为数字式摄像头,用于摄取裂缝图像,经连接线将图像显示在主机的显示屏上,自动判读并显示裂缝宽度。
裂缝宽度检测仪的参数特点介绍
裂缝宽度检测仪的参数特点介绍前言在建筑结构中,裂缝的出现往往是不可避免的现象,而裂缝的宽度直接关系到建筑结构的稳定性和安全性。
因此,建筑工程中的裂缝宽度检测是非常关键的一项工作。
现代科技的不断进步,使得人们对于裂缝宽度检测的要求也越来越高。
裂缝宽度检测仪作为一种新型的检测仪器,具备很多优秀的特点和优势,可以为建筑工程的裂缝宽度检测提供更加快捷,准确,科学的方法和手段。
本文将着重介绍裂缝宽度检测仪的参数特点。
参数特点裂缝宽度检测仪作为一种专业化的检测仪器,主要是通过测量裂缝的宽度大小来判断建筑结构的裂缝状况,以此保证建筑结构的稳定性和安全性。
因此,裂缝宽度检测仪的参数特点主要涉及到以下几个方面。
精度高裂缝宽度检测仪采用的高精度传感器可以实现对裂缝宽度的精确测量,保证了检测结果的准确性和可靠性。
传感器的精度主要取决于传感器的灵敏度和分辨率,一般要求灵敏度至少在0.01mm以上,分辨率至少在0.001mm以上才能够保证检测精度。
稳定性好裂缝宽度检测仪在检测过程中,传感器要能够保证长时间稳定工作,以确保检测结果的稳定性和可靠性。
因此,对于传感器的稳定性,要求较高。
一般来说,传感器的温度漂移要小于0.05%/℃,而随时间的漂移要小于0.01%/h。
动态响应快由于建筑结构裂缝往往是动态变化的,因此裂缝宽度检测仪的动态响应速度也非常重要。
检测仪器的动态响应速度主要取决于传感器的响应时间和采样率,一般来说,传感器的响应时间应该小于1ms,采样率应该大于1kHz,这样才能够保证对于裂缝的动态响应。
显示直观裂缝宽度检测仪在测量结果的显示方面也需要做到直观和方便。
一般来说,检测仪器的显示屏可以显示测量结果、单位、检测时间等信息,并且具备多种显示模式和曲线图显示功能,方便用户进行数据分析和处理。
操作简单在使用裂缝宽度检测仪进行检测的过程中,操作简单易学也非常重要。
裂缝宽度检测仪的操作控制应该做到使用简单、方便,用户只需简单地操作检测仪器的几个按钮即可完成整个检测过程。
KON-FK(B)裂缝宽度监测仪用户手册
目录本手册中的约定 (1)第一章概述 (2)第二章仪器组成及说明 (3)2.1仪器组成 (3)2.2配件说明 (3)2.2.1 主机 (5)2.2.2 充电电源 (7)2.2.3 探头 (7)2.2.4 探头数据线 (8)2.2.5 探头固定卡环 (8)2.2.6 探头延长杆 (8)2.2.7 样片 (8)2.3注意事项 (9)第三章功能说明 (10)3.1总体操作流程 (10)3.2缝宽检测 (12)3.2.1 检测设置 (12)3.2.2 动态检测 (13)3.2.3 分析确认 (13)3.3缝宽监测 (14)3.3.1 监测设置 (14)3.3.2动态监测 (15)3.3.3完成监测 (15)3.4数据管理 (16)3.4.1 数据处理 (16)3.4.2 数据勾选 (17)3.4.3 数据导出 (17)3.4.4 删除数据 (18)3.4.5 版本升级 (18)第四章机外数据处理软件 (18)4.1软件总体界面 (18)4.2菜单栏 (20)4.2.1 文件菜单 (20)4.2.2 编辑菜单 (21)4.2.3 查看菜单 (23)4.2.4 工具菜单 (23)4.2.5 帮助菜单 (24)4.3控制面板 (24)4.4测点信息 (25)4.5构件信息 (26)本手册中的约定1.2.上的"确定"按钮;点击确定即为触摸笔点触触摸屏上的"确定"按钮。
3.灰色背景、不带方框的文字在机外数据处理软件中表示屏幕上弹出的窗口中的控件(如选择框、输入框等)名称。
如打开文件窗口中的文件名输入框。
4.第一章概述您好,欢迎使用北京市康科瑞工程检测技术有限责任公司生产的KON-FK(B)裂缝宽度监测仪(以下简称KON-FK(B)),KON-FK(B)是一款新型的裂缝宽度现场检测设备,提供裂缝位置及宽度值的自动化检测、无人状态下长期监测等功能,转变以往传统的裂缝宽度人工测读方式为便捷的仪器自动测量方式,并提供丰富的缝宽数据处理手段,相信一定能给您以后的缝宽检测工作带来极大的便利。
裂缝宽度观测仪安全操作保养规定
裂缝宽度观测仪安全操作保养规定裂缝宽度观测仪是一种常用于道路、桥梁、建筑物等结构物的安全检测仪器,能够监测结构物的裂缝宽度变化,及时发现结构缺陷,以保证结构安全和正常运行。
然而,使用裂缝宽度观测仪也需要注意专业技能和安全知识。
因此,编制裂缝宽度观测仪安全操作保养规定,以指导观测仪器的正确使用和保养。
一、安全操作规定1. 观测仪器前准备在使用之前,应对观测仪器进行检查,确保观测仪器状态良好,没有因摔跌或散热等因素造成的损坏。
检查电源是否安全,并确保所有的连接器都连接牢固。
检查仪器屏幕是否干净,如果有污点应该进行清洁。
2. 使用环境要求(1)工作场所应该干燥、通风、光线充足、无粉尘。
电气设备的使用环境温度为0℃~40℃;相对湿度不得超过85%。
(2)观测仪器必须放在平稳的地方,以免出现突然移动和摔落的情况。
(3)在观测仪器周围2m的范围内,禁止存在其他电磁波源,以免影响观测仪器的性能。
3. 操作规范(1)请在操作前仔细阅读《裂缝宽度观测仪使用说明书》。
以避免操作不当导致设备受损或误差增大。
(2)观测操作应由经过专业培训的工程技术人员进行。
对于非专业人员使用观测仪,应经过指导和培训。
(3)操作时要穿戴好个人防护装备。
避免直接接触观测仪导线和其他相关部件。
4. 紧急事态处理在观测过程中,如果出现异常震动或设备故障等情况时,应立即停止操作,切断电源,确认现场安全,避免事故的发生。
二、保养规定1. 操作后仪器的检查在操作完成后要检查视频光学设备的各种固定件、连接线、光路部分是否松动,采用尽可能不使用粉尘发生器的方法清理打印机(或热转印机)和细孔(REF)滤器堵塞情况。
需要检查设备内部的异物是否清除。
2. 观测仪器的日常保养(1)观测仪器应该放在干燥、通风、光线充足的地方。
(2)每次使用观测仪器前,先清洗仪器屏幕。
使用特制清洗剂,水和精纯酒精混合液可以清洗观测仪器表面。
(3)对于连接部分需要采用1/4转秒钟的旋转手法,确保有足够的接触并且没有断开的情况,特别是视频部分的连接线。
裂缝综合测试仪操作方法
WC205-⑥-6
云南省交通规划设计研究院试验检测中心
裂缝综合测试仪操作方法
一、试验步骤
1、裂缝深度检测:
(1)、测试条件:
利用本仪器对结构混凝土裂缝深度检测时,要求被测的裂缝内无耦合介质(如水、泥浆等),以免造成超声波信号经过这些耦
合介质“短路”。
(2)、自动检测:
自动检测裂缝深度时,必须先测试一组不跨缝数据,再测试一组跨缝数据,然后才能进行深度计算。
(3)、手动检测:
手动检测方式主要是根据波形相位发生变化时测距和裂缝深度之间的关系来得到缝深值
2、裂缝宽度检测:
测量裂缝宽度时,将摄像头放在待测裂缝上摄像头将裂缝图片传输到仪器并显示在液晶屏上,待图像清晰后,可自动识别裂缝轮廓,进行自动实时判读,从而得到裂缝自动判读的宽度,停止捕获后仪器获得当前帧图片,然后可对当前图片进行手动判读处理,从而得到裂缝手动判读的宽度。
二、注意事项
1、使用仪器前仔细阅读说明书。
2、仪器长期不用,充电电池会自然放电,导致电量减少,使用前应再次充电。
3、每次使用完本仪器后,应该对主机、换能器等进行适当清洁,以防止水、泥等进入接插件或仪器,从而导致仪器的性能下降或损坏。
裂缝宽度观测仪安全操作及保养规程
裂缝宽度观测仪安全操作及保养规程前言裂缝宽度观测仪是一种用于测量裂缝宽度的设备,广泛应用于建筑、桥梁等领域。
为确保设备的安全运行和正常使用,本文将介绍裂缝宽度观测仪的安全操作及保养规程。
安全操作1. 操作前在使用前,请确认以下事项:•仪器应放置于平稳、防尘、通风良好的场所;•仪器应接入适当的电源,并将仪器接地;•如发现仪器或附件存在质量问题,应未经修复前暂停使用;•在使用前请阅读本操作手册。
2. 操作中操作裂缝宽度观测仪时,请注意以下事项:•操作人员应穿着合适的防护装备,如手套、护眼镜等;•操作人员应确保操作过程中不对设备进行非法修改;•避免将食物、饮料等放置在设备附近;•操作人员应随时关注仪器的工作状态,如出现异常情况应立刻停止使用。
3. 操作后操作结束后,请注意以下事项:•断开电源;•清理设备表面,注意防止划伤;•存放设备时,请将配件和电源线放置在安全的地方。
保养规程1. 清洁保养裂缝宽度观测仪需要定期进行清洁保养,以确保设备的正常运行。
具体规程如下:•每次使用后,需要清洁仪器表面和附件,防止灰尘积累;•定期检查仪器螺丝是否松动,如发现松动情况请及时拧紧。
2. 保养注意事项在进行裂缝宽度观测仪的保养过程中,请注意以下事项:•保养时,禁止使用酸、碱和化学性较强的清洁剂等有损设备表面的物质;•仪器不应被淋雨或淋泼,防止进水;•使用及存放过程中,请勿撞击或摔打仪器,以免损坏。
总结裂缝宽度观测仪是一种需要慎重操作和保养的设备,为保证仪器的可靠性和准确性,我们应该严格遵守安全操作及保养规程。
通过本文的介绍,相信大家对裂缝宽度观测仪的使用和保养规范已经有了更深入的了解。
裂缝宽度观测仪设备安全操作规程
裂缝宽度观测仪设备安全操作规程1. 前言裂缝宽度观测仪是一款用于检测土壤、岩石等材料中的裂缝大小和位置的设备。
准确和安全地使用裂缝宽度观测仪是非常重要的,本文档将详细介绍在使用该设备时需要注意的安全事项。
2. 设备检查在使用裂缝宽度观测仪之前,应该进行设备检查以确保安全和准确性。
2.1 电源连接•检查交流电源插头是否已经正确插入电源插座。
•如果使用电池,请确保电池放置正确,并检查电池的电量是否充足。
2.2 线缆连接•检查所有线缆连接是否牢固,并确保没有损坏或松动的线缆。
2.3 测量传感器•检查测量传感器是否运作正常,并确保其表面没有磨损或裂纹。
2.4 数据处理器•检查数据处理器是否运作正常,并确保其屏幕干净无损。
3. 设备使用在使用裂缝宽度观测仪时,应该遵循以下安全操作规程,以确保您和周围的人员的安全,并准确地进行测量。
3.1 标记和量尺•在进行测量之前,应该在样品表面标记区域,以避免重复测量,或测量错误的位置。
•在量尺时,应该使用精密的测量工具,如卡尺或微型游标卡尺。
请勿使用过时或不准确的测量工具。
3.2 仪器设置•在对裂缝进行测量前,应该对裂缝宽度观测仪进行正确的设置和校准。
这个过程应该由熟悉仪器的专业人士进行。
•如果您使用过裂缝宽度观测仪进行测量,应该确保给定的设置参数与先前的参数设置相同。
3.3 安全测量•在进行测量时,应该避免在测量传感器上施加剧烈打击或外力,以防止测量精度的影响。
•使用裂缝宽度观测仪时,应该保持清醒、警觉,不要饮酒或药物过量,以避免精神状态不佳影响安全。
4. 安全存储•在使用完裂缝宽度观测仪后,请将其放置到一个安全的地方,远离儿童和未经授权的人员,以防止任何意外。
5. 结论裂缝宽度观测仪是一款用于监测地壳变化的重要设备。
使用该设备时,应该严格遵守本文档中的操作规程,确保操作安全和测量准确。
F800裂缝综合测试仪使用说明书
咨询热线:010-51290405
传真 010-使用说明书
2.2.1 裂缝深度检测....................................................... 9 2.2.2 裂缝宽度检测.....................................................12
ZBL-F800
裂缝综合测试仪
使 用 说 明 书
ZBL-F800 裂缝综合测试仪使用说明书
目
录
本说明书中的约定 第一章 概述 ...............................................................................1
1.1 简介 ............................................................................... 1 1.2 主要功能及特点 ............................................................ 1
第二章 仪器描述.......................................................................5
2.1 仪器组成........................................................................ 5 2.1.1 主机 ..................................................................... 5 2.1.2 换能器.................................................................. 8 2.1.3 摄像头.................................................................. 8 2.1.4 其它附件 .............................................................. 9
HC-F800裂缝综合测试仪操作规程
HC-F800裂缝综合测试仪操作规程1. 裂缝深度测试在进行裂缝深度测试前,应进行以下准备工作:1) 选择好构件的测试部位;2) 清除构件测试部位表面的尘土和杂物;3) 在待测构件上布置测线、测点,测线应与待测裂缝垂直,尽量避免与钢筋平行;4) 清除换能器底部的杂物和残杂的耦合剂;2. 裂缝宽度测试若进行裂缝宽度的测试,则无需准备,仅需选择好待测构件上的裂缝位置就行了。
2仪器连接1. 裂缝深度测试将两根信号线的一端分别插入仪器主机前面板的发射、接收换能器接口上,将另一端分别与发射、接收将换能器连接好,2. 裂缝宽度测试将摄像头的电缆线一端插头上的标记点对准仪器主机前面板的摄像头接口上的缺口,完全插入后将插头外套拧紧即可。
3 开机按下主机电源开关,直到屏幕亮起,这时屏幕显示公司 LOGO,约 10 秒后,进入主控软件界面。
点击测量缝深钮则进入裂缝深度测试界面,点击测量缝宽钮则进入裂缝宽度测试界面。
3.2 新裂缝的测试3.2.1 裂缝深度测试1.手动检测1) 设置构件名及裂缝名2) 将发射、接收换能器置于待测裂缝的两侧对称位置,换能器与混凝土面之间应该使用耦合剂耦合,以保证接收信号的强度。
3) 点击扫描按钮开始进行测试,在动态采样的过程中,缓慢移动发射、接收换能器,直到找到波形反向的临界点,然后点击停止钮停止测试。
4) 用盒尺测量两个换能器的中心距 L 或者分别测量两个换能器中心到裂缝的距离 L1 和 L2,将任意两个值输入到相应的测距框中。
5) 点击计算缝深按钮,当前缝深值发生改变,点击保存按钮,将该裂缝的相关信息存储起来。
至此,即完成了一条裂缝的检测,详细测试过程参见第 3.4.2 节。
2.自动检测1) 在缝深测量界面点击手动按钮,则切换到自动检测界面,设置构件名及裂缝名,详参第 3.4.1 节;2) 设置好测距 L 及步进量两个参数;点击声速检测按钮,将发射换能器用黄油耦合在第一个测点,接收换能器耦合在第二个测点,点击扫描按钮开始测试,待信号稳定后点击停止按钮停止测试即获得一组数据;将接收换能器移动到下一个测点,重复上述操作,获得第二组数据,如此反复,直到测试完所有测点,测试完的会自动计算波速值;3) 设置好测距 L、步进量、声速等参数后,点击缝深检测按钮,进入缝深检测界面;将发射、接收换能器分别耦合在裂缝两侧的第一组对称测点上,点击扫描按钮开始测试,待信号稳定后点击停止按钮停止测试即获得一组数据;将发射、接收换能器同时下移一个测点,重复上述操作,获得第二组数据,如此反复,直到测试完所有测点,测试完的会自动计算缝深值;4) 点击保存按钮,即可保存当前裂缝的测量信息。
裂纹宽度检测仪的工作原理
裂纹宽度检测仪的工作原理裂纹宽度检测仪是一种用于检测物体表面裂纹宽度的仪器。
它的工作原理可以分为四个步骤:光源发射、透射、接收和信号处理。
首先,裂纹宽度检测仪通过一个光源发射出一束光线。
这个光源可以是激光光源或者其他高亮度的光源。
发射的光线经过透镜聚焦成为一束细亮的光束。
然后,这束光线通过物体表面的裂纹区域并透射出来。
透射的光线会遇到裂纹两侧的表面,这时部分光线会发生折射和反射。
折射和反射的光线会达到一个平衡状态,在裂纹两侧形成交替的明暗条纹。
接下来,裂纹宽度检测仪的接收器接收这些反射光线。
接收器可以是一个微型相机或者传感器。
它能够捕捉到这些明暗条纹的细微变化。
最后,裂纹宽度检测仪将接收到的数据送入信号处理系统中进行处理。
信号处理系统会通过对明暗条纹的分析,计算出裂纹的宽度。
这个计算过程可以采用计算机图像处理技术,将图像转化为数字信号进行处理。
处理结果可以在仪器的显示屏上或者计算机上实时显示出来。
裂纹宽度检测仪的工作原理基于光的干涉和相位差的测量原理。
当裂纹宽度发生变化时,入射光线在裂纹两侧的反射和折射会导致明暗条纹的变化。
通过分析这些明暗条纹的特征,就可以准确地测量出裂纹的宽度。
裂纹宽度检测仪在工程领域具有广泛的应用价值。
它可以用于检测建筑物、桥梁、航天器等各种物体的裂纹情况。
在材料科学和制造业中,它也可以用于质量控制和产品检测。
通过实时监测裂纹宽度的变化,能够提前发现问题并采取相应的维修措施,从而避免事故的发生。
总之,裂纹宽度检测仪是一种基于光的干涉和相位差测量原理的仪器。
它通过光源发射、透射、接收和信号处理四个步骤,能够准确地测量物体表面裂纹的宽度。
它的应用范围广泛,在工程领域和制造业中具有重要的意义。
通过使用裂纹宽度检测仪,能够及早发现裂纹并采取相应的措施,确保物体的安全和质量。
康科瑞公司 KON-FK(N)裂缝宽度检测仪 说明书
KON—FK(N)裂缝宽度检测仪用户手册北京市康科瑞工程检测技术有限责任公司电话:010-******** 网址:一概述 (1)1.1用途 (1)1.2 仪器的组成 (1)二功能介绍 (2)2.1 宽度测试 (2)三注意事项 (5)电话:010-******** 网址:一概述1.1 用途本仪器用于不同材质结构表面裂缝的宽度实时自动检测和裂缝开裂过程的实时观测。
1.2 仪器的组成仪器由主机、摄像头以及连接主机和摄像头的信号线组成,如图1. 使用时用信号线将摄像头和主机连接起来,启动仪器即可。
图1-1 仪器的组成电话:010-******** 网址:二功能介绍2.1宽度测试启动仪器后,进入裂缝宽度的测试界面(如图2-1),测试方法如下:1)将仪器和摄像头连接好,打开电源,进入测试状态。
2)将摄像头紧靠在在被测裂缝上,使裂缝的上、下端部穿过屏幕的上下边界线,类似于图2-1的图像。
3)裂缝测试部位为裂缝与标尺相交的部位,测试时要尽量保证裂缝与水平线垂直,保证测试的精度。
4)移动探头,调整裂缝显示位置,使裂缝的一个边缘对准一个整的刻度线,读取另一边缘的刻度值。
两个边缘的刻度值之差为裂缝的宽度值,记录裂缝的宽度值,完成测试。
电话:010-******** 网址:图 2-1 测试界面注:如摄像头未连接或连接异常,仪器显示黑屏并在右上方闪动,那是“No Sensor”标志,连接摄像头后标志消失,自动进入测试状态。
2.2量程切换仪器具备2mm和3mm两个量程范围,按下仪器“确定”键切换到2mm量程,按下“返回”切换到3mm量程;各量程显示相应的刻度尺,其他测量方式同前。
2.3图像移动如因摄像头位置原因造成显示的裂缝位置不方便与刻度尺对照,可按下仪器右下方的四个方向键移动图像到合适的位置,电话:010-******** 网址:四个方向键按动一下移动一个显示点,长时间按住则图像连续移动。
2.4版本查看仪器内部采用数字式软件图像采集,可以通过下述操作查看软件版本:1)在未连接摄像头的情况下启动仪器或在仪器运行状态下直接拔出摄像头,仪器进入右上方闪动有“No Sensor”的状态。
裂缝宽度测定仪(型号ZBL—F101)操作步骤及检测方法
裂缝宽度测定仪(型号ZBL—F101)操作步骤及检测方法一、使用方法1、裂缝测宽将测量头的两个尖脚紧靠被测裂缝,即可在LCD显示屏上看到被放大的裂缝,微调测量头的位置使裂缝尽是与刻度基线垂直,根据裂缝所占刻度线的多少判读出裂缝的宽度。
2、仪器校验校验时将测量头的两个尖脚对准校验刻度板上下边缘的两基准线,在屏幕上即可看到标准刻度的2㎜刻度线。
调整测量头的位置,使放大后标准2㎜刻度的图像与屏幕上2㎜刻度线重合,若误差不超过0.02mm,则说明仪器的放大倍数属正常范围,可以正常使用。
二、技术参数放大倍数:40倍;测量范围:0.02mm—2.0mm;最小分度:0.02mm;估读精度:0.01mm;供电方式:内置可充电锂电池,连续工作时间长达5小时屏幕尺寸:110×80㎜;主机尺寸:134×95×36(mm);测量头尺寸:12.6×18.5mm;整机重量:600g三、注意事项1、首次使用前请进行充电,充满后充电器指示灯为绿色。
2、使用前先用仪器测量校验板上的刻度线,放大后的1mm图像与屏幕1mm刻度线的误差应小于0.02mm。
3、测量时观测方向尽可能与显示屏垂直。
4、仪器出厂前都经过严格校验,一般不需自行调节显微镜头。
当放大后的2mm图像与屏幕2mm刻度的误差大于0.02mm时,请将仪器送厂家校验。
5、测量镜头部分只能使用橡皮吹或软毛刷进行清洁。
四、故障排除故障1:按下开机按钮,屏幕无显示●检查显示屏与测量头之间的电缆是否已连接好。
●检查电池是否装好,电池电量是否充足。
故障2:观测裂缝时,裂缝边缘图像模糊不清●检查被测表面是否高低不平。
裂缝测宽仪工作原理
裂缝测宽仪工作原理
裂缝测宽仪是一种用于测量裂缝宽度的仪器,它的工作原理基于光学原理和影像处理技术。
这种仪器可以非接触地、快速地测量裂缝的宽度,广泛应用于建筑、地质和材料科学等领域。
裂缝测宽仪的工作原理可以简单描述为以下几个步骤:首先,仪器通过镜头将裂缝的图像收集下来,然后使用光学传感器将图像转化为数字信号。
接下来,通过影像处理技术对这些数字信号进行分析处理,提取出裂缝的边缘信息。
最后,根据裂缝边缘的位置和分布情况,计算出裂缝的宽度。
具体来说,裂缝测宽仪可以利用激光或者LED光源产生的光束照射在裂缝上,形成一条明亮的线。
当裂缝存在时,光线会发生折射和散射,导致裂缝上方的图像边缘出现明暗变化。
仪器通过对这种明暗变化进行分析,可以确定裂缝的位置和宽度。
为了提高测量的准确性,裂缝测宽仪通常采用高分辨率的摄像头和专业的影像处理算法。
这些算法可以对图像进行边缘检测、滤波和形态学处理,进一步提取裂缝的特征信息。
通过对裂缝的特征信息进行分析,可以得到更准确的测宽结果。
裂缝测宽仪的工作原理简单而精确,能够快速、准确地测量裂缝的宽度。
它不仅提高了测量效率,还可以有效地避免人为因素对测量结果的影响。
因此,在工程和科学研究中广泛应用裂缝测宽仪,为
相关领域的发展和进步做出了重要贡献。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
混凝土裂缝宽度检测仪器裂缝宽度测试读数精度应不低于0.02mm。
测位处混凝土表面应清洁、平整,裂缝内部不应有灰尘或泥浆,宜选择裂缝张开状态下检测。
一条连续裂缝上宜布置2个以上裂缝宽度测位,在裂缝分布图中标注检测部位和最大裂缝宽度部位。

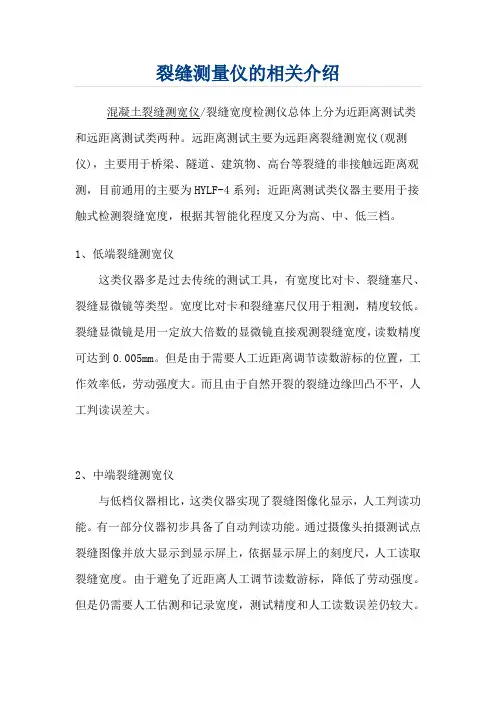

1. 裂缝宽度的测量方法分类1.1 塞尺或裂缝宽度对比卡:简单,但只能用于粗测,测试精度低。
1.2 裂缝显微镜:▲人眼观察显微镜中放大了的裂缝图形,根据刻度标尺读数。
▲读数精度一般为0.02 mm-0.05 mm▲需要人工近距离调节焦距并读数和记录,有些还需另配光源,测试速度慢,测试工作的劳动强度大,而且有较大的人为读数误差。
▲裂缝显微镜方法是目前裂缝测试的主要方法。
▲国产仪器WYSK-40型裂缝宽度测试仪:测量范围0-4 mm,精度0.05 mm;进口产品ELE35-2520\2505型裂缝宽度测试仪:测量范围0-4 mm,精度0.02 mm。
1.3 图像显示人工判读的裂缝宽度测试仪:▲用摄像头摄取放大的裂缝图像直接显示在显示屏上,再依据显示屏上的刻度,用人工读取裂缝宽度▲与裂缝读数显微镜原理一样,仍然是用人眼观察放大了的裂缝图形,根据刻度标尺读数,只是摄像头将摄取的图像显示在屏幕上,避免了裂缝显微镜必须近距离调节焦距的要求,降低了裂缝测试的劳动强度,但仍需人工估测和记录宽度。
具有同样的人为读数误差。
▲已有产品:深圳市思韦尔检测科技公司的SW-LW-101型表面裂缝宽度观测仪四川省建筑科学研究院的Z 72型。
裂缝宽度自动测试仪北京智博联公司的ZBL-F101大地华龙公司DJCK-21.4 非接触式(远距离)裂缝宽度测试仪▲用望远镜和数码相机远距离对裂缝拍照成像,然后输入到计算机中进行显示和判读▲适用于对远距离的裂缝宽度测试,▲已有产品:四川建科院建龙软件开发中心R06,R07北京光电研究所 BJQF-31.5 全自动裂缝宽度测试仪▲前端为数字式摄像头,用于摄取裂缝图像,经连接线将图像显示在主机的显示屏上,自动判读并显示裂缝宽度。
这种测量仪具备了摄取裂缝图像并自动判读以及显示、记录和存储功能▲全自动检测,速度快,精度高,可实时监测,代表了裂缝宽度测量仪器的发展方向▲国产仪器:北京康科瑞公司KON-FK武汉博泰斯科技公司PTS-C10北京光电研究所BJQF-1进口仪器:日本(上海法视特图像科技公司)FCV-21型裂缝宽度测试仪,测试范围0.05-2.0 mm,读测精度0.05mm,测试精确度0.03 mm。
进口仪器的价格较高。
见附表:各种裂缝测试仪性能对比表2 北京康科瑞公司KON-FK型裂缝宽度自动测试仪介绍1、仪器技术参数(1)技术指标●检测范围:0.02---2.00mm●估测精度:0.01mm●标准宽度校准测线测量误差:±0.01mm●单点测试速度:0.5 秒(2)功能指标●镜头与测量仪器主机分离间距:不小于3m ,可选配10m;●探头无需用户配照明装置,设计有恒定的光源装置;●判读方式:自动判读,直接将裂缝宽度的判定值显示在屏幕上;●实时的进行图像显示和宽度判读。
(3)整机指标:●便携式;●供电方式为内置电池供电;●工作温度范围:-10°- 40°C。
2、仪器特点●探头的恒定光源设计,测试不受外界光线的影响,确保测试的精度;●实时自动的进行裂缝宽度判定,并将宽度值显示在屏幕上,直观且消除了人为误差,测试效率大大提高;●可存储、回放、查看,并传输到PC机上作进一步的数据或文字报告处理;●由于仪器具有实时采集和自动判读裂缝宽度的功能,因此可以对使用中构件的裂缝变化情况或不同荷载等级作用下的裂缝的发展情况进行实时监测或长期监测。
3 裂缝测试仪主要性能解释与比较3.1测试距离:分为近距离测试与远距离测试为两大类3.2 判读方式:人工——低端产品的主要标志自动——高端产品的主要标志,代表发展方向3.3 放大倍数:(1)光学放大——决定于光学测量头性能数字放大——只能放大,不能提高分辨率光学放大倍数×数字放大倍数= 放大倍数(2)提高放大倍数主要有利于人工判读的仪器,而对于自动判读仪器意义不大,自动判读仪器的测数精度主要取决于镜头像素分辨率(可读精度)3.4测试精度(1)可读精度:人工判读仪器可读精度为显示的刻度的精度自动判读仪器的可读精度决定于摄像头的像素分辨率:KON-FK :摄取面积10×10mm,像素点720×576 ,水平方向分辨率为:10/720=0.013mm提高像素分辨率可以提高可读精度,但要提高成本,降低了性价比,且0.013mm的分辨率已满足需要(2)测试精度(测试误差):比可读精度更重要,决定于两方面:①明确界定的裂缝宽度的测试精度:由对通过计量的黑白分明的标准宽度直线的测量值的测量误差表示(绝对误差或相对误差)——主要决定于可读精度②在灰度渐变的裂缝图像中将裂缝边界从背景中分割,对裂缝图像识别准确度:因为裂缝宽度无明确真值,只能与人眼用高精度仪器的判读结果进行对比,考虑到人眼读数的离散性,因此应以多次人眼读数的平均值为真值进行误差分析。
——主要决定于图像处理的算法(算法运算速度决定了测试速度)试验1 :与高精度显微镜对比,用黑白分明的标准宽度验证测量仪精度—基本不用图像识别,主要体现测量精度对5条标准宽度进行对比测试:采用测量精度为0.002mm(2.5微米)的万能功率显微镜和KON-FK测量仪进行测量,并对每组数据取平均值和标准差。
1 2 3 4 5 平均值标准差绝对误差相对误差宽度1仪器 1.97 1.99 1.99 1.99 1.99 1.990.0080.004 0.2% 显微镜 1.986 1.986 1.986 1.986 1.986 1.9860宽度2仪器 1.55 1.57 1.55 1.57 1.57 1.560.00979-0.003 0.2% 显微镜 1.563 1.563 1.563 1.562 1.564 1.5630.00063宽度3仪器0.85 0.87 0.85 0.87 0.85 0.860.009790.009 1.1% 显微镜0.852 0.850 0.851 0.851 0.851 0.8510.00063与测量精度为2.5微米的万能功率显微镜的测量结果比较,标准宽度验证测量仪精度:绝对误差在±0.01以内,相对误差在3%以内。
试验2与高精度显微镜对比,对混凝土试块上的裂缝对比测量——包括图像识别准确度和测量精度与测量精度为 2.5微米的万能功率显微镜进行比较,混凝土试块裂缝验证仪器测量结果:绝对误差在±0.01以内,相对误差在3%以内。
试验3 与裂缝显微镜对比,对混凝土试块上的裂缝对比测量——包括图像识别准确度和测量精度(1)多次测量的平均值非常接近,平均值的偏差在0.006mm以下,小于测试精度,说明人工与自动两种测试方法在多次测量取平均后结果基本一致。
(2)自动测量的标准差均明显小于人工读数的标准差,说明自动测量的一致性明显优于人工测量,因此对于单次测量而言,自动测量的精度优于人工测量。
结论:测试绝对误差在±0.01以内,相对误差达到3%以下3.5 可测宽度对自动仪器决定于:(1)摄像头摄取的范围(2)图像处理算法的限制KON-FK:摄取宽度范围10mm,宽度测试范围8mm3.6 主机与摄像头的最大距离:KON-FK: 10m 便于测试武汉博泰斯PTS-C10 : 2m以下四川建龙:主机与探头一体3.7 测试速度:▲对人工判读的仪器无此指标,人工判读的图像没经过数字化,不具备实时性▲对自动仪器:(1)图像实时显示速度(2)数据处理速度日本FCV-21——速度较慢,实时性差,处理速度慢,约15秒KON-FK——实时显示,裂缝判读速度在0.5秒以内关键是KON-FK采用了DSP(数据处理器) 提高速度可以升级到裂缝开裂实时监测仪3.8 不需外部光源,自供照明,减少外部光强变化对测试结果的影响3.9 对裂缝位置和可测宽度的要求:日本FCV-21等都要求裂缝图像垂直并居中,最大可测2mmKON-FK——只要求裂缝上下端过屏幕上下边界即可,不要求居中,也不苛求垂直,对裂缝位置要求不高,使得操作简单,且缝宽测试范围扩大到8mm3.10 辅助功能(1)数据传输、存储、查看(2)图像存储:人工判读时最好有图像存储,以便人工判读,而对自动判读仪器已存了裂缝数据,再存图像则实际用处不大,但可以校核。
4、KON-FK优势(卖点)分析:属于高端产品,代表发展方向,技术水平达到先进(领先)水平(1)自动判读——优于人工判读的仪器(2)测试精度高,重复性好——优于同类自动测试的仪器(±0.01 ,3%)(3)实时性好,速度快——优于进口仪器,可用于实时监测(0.5秒)(4)宽度测试范围大,0.02-80mm(5)自带光源,不受外部光线影响(6)主机与摄像头可拉开间距在10m以上——优于同类仪器5、独创技术:(1)用DSP(专用数据处理器)为主控器,在数据处理速度和数据处理功能方面都优于掌上电脑,保证了在运算速度和专用数据处理算法的运行,从而保证了测试精度和测试速度(2)裂缝图像分析判读专用算法和相应软件裂缝图像是渐变灰度图像,如何将裂缝图像在背景图形中分割出来是算法的关键,要使得裂缝图像自动分割结果与人眼判定结果基本一致(试验2,3)已申请并受理两项专利技术6、待改进完善点(1)体积、重量、外观(2)功耗,工作时间(3)完成辅助功能:传输、存储图像(4)改进软件功能:裂缝倾斜时的修正(5)价格。
