管道焊接常用标准

管道焊接常用标准

金属管道种类繁多、数量大，使用工况千差万别。我国不同行业采用不同的应用标准体系，标准之间差别很大。当然，由于金属管道的工况，如温度、压力、介质、环境等不同，标

准有差距是客观存在的。例如，电力电站管道高压、高温、蒸汽介质居多；石化、石油管道受压、腐蚀介质居多；化工行业管道还有剧毒介质（如氯气）；机械行业压力容器，按使

用情况及工况分成低压、中压、高压、超高压，按容器类别分成第一类压力容器、第二类压力容器、第三类压力容器。船舶管道有高压的蒸汽管道、主机冷却的海水管道（承压及受

腐蚀）、污水管道（承压及受高温）、燃油输送管道、压缩空气管道等，在不同的工况条件下运行。以下择要介绍一些基本标准。

一、压力管道分类

1.

压力管道的定义

压力管道是指在生产、生活中使用的可能引爆或中毒等危险性较大的特种设备及管道。

①

输送GB5044① 《职业性接触毒物性危害程度分级》中规定的毒性程度为极度危害介质的管道。

②

输送GB5016②《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道。

③

最高工作压力不小于（表压，下同），输送介质为气（汽）体及液化气体的管道。

④最高工作压力不小于，输送介质为可燃、易焊、有毒以及有腐蚀性或高温工作温度不小于标

准沸点的液体管道。

⑤

上述四项规定管道的附属设施（弯头、大小头、三能、管帽、加强管接头、异径短管、管箍、仪表管、嘴、漏斗、快速接头等管件；法兰、垫片、螺栓、螺母、限流孔板、盲板、法

兰盖等连接件；各类阀门、过滤器、流水器、视镜等管道设备，还包括管道支架以及安装在压力管道上的其他设施）。

① GB5044分为四级（与99容规相同）：极度危害（1级） 10mg/m3。

② GB5016 标准对可燃气体火灾危险性分甲、乙两类，甲类气体为可燃气体与空气混合物的爆炸下限不大于10 ％（体积），乙类气体为可燃气体与空气混合物的爆炸下限不小于

10％

体积）

GB5016标准对液态烃、可燃液体的火灾危险性按如下分类：

甲A类

15℃ 的蒸汽压力大于的烃类液体及其他类似的液体；

甲B类

甲A类以外的可燃液体，闪点小于28℃ ；

乙A类

28℃ ≤闪点≤45 ℃的可燃液体；

乙B类

45℃< 闪点 <60℃ 的可燃液体；

丙A类

60℃< 闪点≤120 ℃的可燃液体；

丙B类

闪点≥120 ℃的可燃液体。

2.

压力管道分类、分级（见表1）

表1

压力管道分类、分级

类别级别工况和参数

注：表中为设计压力；为工作温度；为公称直径

3.

中石化集团公司压力管道分类(见表2)

表2

中石化集团公司压力管道分类

类别工况和参数

第一类⑴ 输送毒性程度为极度、高度危害的介质所使用管道（苯除外）

⑵ ≥的P ≥管道

第二类⑴ P＜，输送甲、乙类可燃气体，甲A 类、乙类可燃液体介质的管道

⑵ 工作温度高于闪点的可燃液体介质管道

⑶ P ≥，无毒、不可燃介质管道（不含输水管道）

第三类

⑴ 乙B 类、丙类可燃液体管道

⑵ P ≥，不可燃介质管道（不含水管）

⑶ P ≥，输送介质为汽（气）体，有毒、有腐蚀性或温度不低于标准沸点的液体管道

第四类

P≥超高压管道

第五类长输管道

第六类公用管道，含公用燃气和热力管道

4.

管子系列标准

压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。世界各国应用的标准体系虽然多，大体可分成两大类。压力管道标准见表3。法兰标准见表4

表3

压力管道标准

分

大外径系列小外径系列类

DN15-ф 22mm，DN20-ф 27mm DN15-ф 18mm，DN20-ф 25mm

DN25-ф 34mm，DN32-ф 42mm DN25-ф 32mm，DN32-ф 38mm

DN40-ф 48mm，DN50-ф 60mm DN40-ф 45mm，DN50-ф 57mm 规格

DN65-ф 76(73)mm，DN80-ф 89mm DN65-ф 73mm，DN80-ф 89mm

DN100-ф 114mm，DN125-ф 140mm DN100-ф 108mm，DN125- ф 133mm DN-公称直径

DN150-ф 168mm，DN200-ф 219mm DN150-ф 159mm，DN200- ф 219mm Ф－外径DN250-ф 273mm，DN300-ф 324mm DN250-ф 273mm，DN300- ф 325mm DN350-ф 360mm，DN400-ф 406mm DN350-ф 377mm，DN400- ф 426mm

DN450-ф 457mm，DN500-ф 508mm DN450-ф 480mm，DN500-ф 530mm

DN600-ф 610mm，DN600-ф 630mm，

表4

法兰标准

欧式法兰（以200 ℃为计算基准温度）美式法兰（以430℃ 为计算基准温度）

压力等级： (CL150),(CL300),

(CL400),PN10(CL600),(CL600),

PN25(CL1500),(CL2500)

注：对于 CL150(150lb 级)是以 300℃ 作计算基准温度。

从表 3、表 4 可知，无论是管子还是法兰，两个系列均不能混合使用。

二、管道焊接常用标准

1.

管道焊接常用标准

关于压力管道的施工规范，综合性的有

GB 50235、GB 50236和 SH 3501《石油化工剧毒、可燃介质管道施工验收规范》、 HC 20225《化工金属管道施工及验收规范》、

管网工程及验收规范》、 CJJ23《城市燃气输配工程施工及验收规范》等。

GB 50235 和 SH 3501这两个综合性施工规范是目前石油化工生产建设中最常用的标准。输油、输气长输管道建设发展很快，这方面的标有行业标准

SY 0401－1998

工程施工及验收规范》。

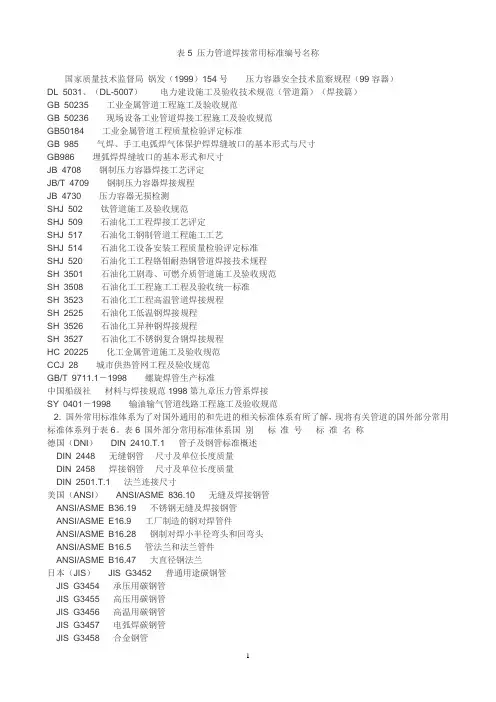

为了便于阅读，在表 5 中列出了压力管道焊接常用标准。 表5

压力管道焊接常用标准

编 号 名 称

国家质量技术监督局

压力容器安全技术监察规程 锅发( 1999)154 号

(99 容器)

DL 5031、（ DL-5007） 电力建设施工及验收技术规范(管道篇)(焊接篇)

GB 50235

工业金属管道工程施工及验收规范

规格

PN －压力

等级

J28《城市供热

输油输气管道线路
