plc基础知识入门到精通
(完整版)PLC编程入门基础知识
第一章 可编程控制器简介可编程序控制器,英文称Programmable Controller ，简称PC 。
但由于PC 容易和个人计算机（Personal Computer ）混淆，故人们仍习惯地用PLC 作为可编程序控制器的缩写。
它是一个以微处理器为核心的数字运算操作的电子系统装置，专为在工业现场应用而设计，它采用可编程序的存储器,用以在其内部存储执行逻辑运算、顺序控制、定时/计数和算术运算等操作指令，并通过数字式或模拟式的输入、输出接口，控制各种类型的机械或生产过程。
PLC 是微机技术与传统的继电接触控制技术相结合的产物，它克服了继电接触控制系统中的机械触点的接线复杂、可靠性低、功耗高、通用性和灵活性差的缺点,充分利用了微处理器的优点,又照顾到现场电气操作维修人员的技能与习惯，特别是PLC 的程序编制，不需要专门的计算机编程语言知识,而是采用了一套以继电器梯形图为基础的简单指令形式,使用户程序编制形象、直观、方便易学；调试与查错也都很方便。
用户在购到所需的PLC 后，只需按说明书的提示，做少量的接线和简易的用户程序编制工作，就可灵活方便地将PLC 应用于生产实践。
一、PLC 的结构及各部分的作用PLC 的类型繁多，功能和指令系统也不尽相同，但结构与工作原理则大同小异，通常由主机、输入/输出接口、电源扩展器接口和外部设备接口等几个主要部分组成。
PLC 的硬件系统结构如下图所示:图1—1-1 1、主机主机部分包括中央处理器(CPU ）、系统程序存储器和用户程序及数据存储器.CPU 是PLC 的核心，它用以运行用户程序、监控输入/输出接口状态、作出逻辑判断和进行数据处理,即读取输入变量、完成用户指令规定的各种操作，将结果送到输出端，并响应外部设备（如电脑、打印机等)的请求以及进行各种内部判断等。
PLC 的内部存储器有两类，一类是系统程序存储器，主要存放系统管理和监控程序及对用户程序作编译处理的程序，系统程序已由厂家固定，用户不能更改；另一类是用户程序及数据存储器，主要存放用户编制的应用程序及各种暂存数据和中间结果. 2、输入/输出（I/O ）接口I/O 接口是PLC 与输入/输出设备连接的部件。
PLC基础知识(PLC入门必看)
PLC基础知识(PLC入门必看).txt18拥有诚实，就舍弃了虚伪；拥有诚实，就舍弃了无聊；拥有踏实，就舍弃了浮躁，不论是有意的丢弃，还是意外的失去，只要曾经真实拥有，在一些时候，大度舍弃也是一种境界。
PLC基础知识(PLC入门必看)1 PLC的发展历程在工业生产过程中，大量的开关量顺序控制，它按照逻辑条件进行顺序动作，并按照逻辑关系进行连锁保护动作的控制，及大量离散量的数据采集。
传统上，这些功能是通过气动或电气控制系统来实现的。
1968年美国GM（通用汽车）公司提出取代继电气控制装置的要求，第二年，美国数字公司研制出了基于集成电路和电子技术的控制装置，首次采用程序化的手段应用于电气控制，这就是第一代可编程序控制器，称ProgrammableController（PC）。
个人计算机（简称PC）发展起来后，为了方便，也为了反映可编程控制器的功能特点，可编程序控制器定名为ProgrammableLogic Controller（PLC）。
上世纪80年代至90年代中期，是PLC发展最快的时期，年增长率一直保持为30~40%。
在这时期，PLC在处理模拟量能力、数字运算能力、人机接口能力和网络能力得到大幅度提高，PLC逐渐进入过程控制领域，在某些应用上取代了在过程控制领域处于统治地位的DCS系统。
PLC具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点。
PLC在工业自动化控制特别是顺序控制中的地位，在可预见的将来，是无法取代的。
2 PLC的构成从结构上分，PLC分为固定式和组合式（模块式）两种。
固定式PLC包括CPU板、I/O板、显示面板、内存块、电源等，这些元素组合成一个不可拆卸的整体。
模块式PLC包括CPU模块、I/O模块、内存、电源模块、底板或机架，这些模块可以按照一定规则组合配置。
3 CPU的构成CPU是PLC的核心，起神经中枢的作用，每套PLC至少有一个CPU，它按PLC的系统程序赋予的功能接收并存贮用户程序和数据，用扫描的方式采集由现场输入装置送来的状态或数据，并存入规定的寄存器中，同时，诊断电源和PLC内部电路的工作状态和编程过程中的语法错误等。
PLC编程入门基础知识

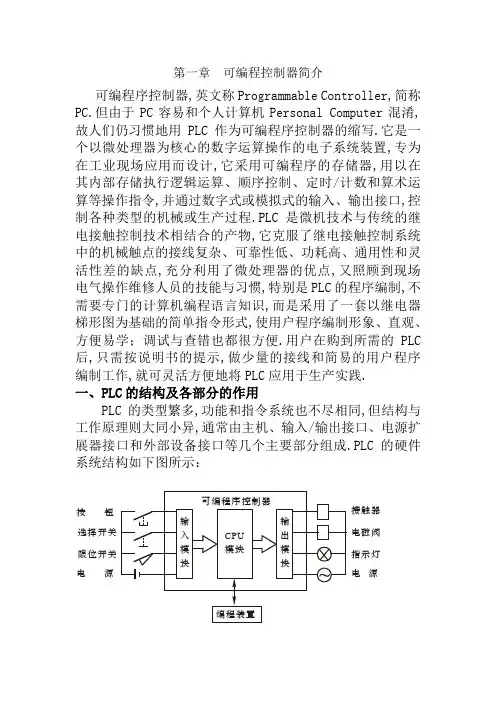

第一章 可编程控制器简介可编程序控制器,英文称Programmable Controller,简称PC.但由于PC 容易和个人计算机Personal Computer 混淆,故人们仍习惯地用PLC 作为可编程序控制器的缩写.它是一个以微处理器为核心的数字运算操作的电子系统装置,专为在工业现场应用而设计,它采用可编程序的存储器,用以在其内部存储执行逻辑运算、顺序控制、定时/计数和算术运算等操作指令,并通过数字式或模拟式的输入、输出接口,控制各种类型的机械或生产过程.PLC 是微机技术与传统的继电接触控制技术相结合的产物,它克服了继电接触控制系统中的机械触点的接线复杂、可靠性低、功耗高、通用性和灵活性差的缺点,充分利用了微处理器的优点,又照顾到现场电气操作维修人员的技能与习惯,特别是PLC 的程序编制,不需要专门的计算机编程语言知识,而是采用了一套以继电器梯形图为基础的简单指令形式,使用户程序编制形象、直观、方便易学；调试与查错也都很方便.用户在购到所需的PLC 后,只需按说明书的提示,做少量的接线和简易的用户程序编制工作,就可灵活方便地将PLC 应用于生产实践.一、PLC 的结构及各部分的作用PLC 的类型繁多,功能和指令系统也不尽相同,但结构与工作原理则大同小异,通常由主机、输入/输出接口、电源扩展器接口和外部设备接口等几个主要部分组成.PLC 的硬件系统结构如下图所示：接触器电磁阀指示灯电源电源 限位开关选择开关按钮图1-1-11、主机主机部分包括中央处理器CPU、系统程序存储器和用户程序及数据存储器.CPU是PLC的核心,它用以运行用户程序、监控输入/输出接口状态、作出逻辑判断和进行数据处理,即读取输入变量、完成用户指令规定的各种操作,将结果送到输出端,并响应外部设备如电脑、打印机等的请求以及进行各种内部判断等.PLC的内部存储器有两类,一类是系统程序存储器,主要存放系统管理和监控程序及对用户程序作编译处理的程序,系统程序已由厂家固定,用户不能更改；另一类是用户程序及数据存储器,主要存放用户编制的应用程序及各种暂存数据和中间结果.2、输入/输出I/O接口I/O接口是PLC与输入/输出设备连接的部件.输入接口接受输入设备如按钮、传感器、触点、行程开关等的控制信号.输出接口是将主机经处理后的结果通过功放电路去驱动输出设备如接触器、电磁阀、指示灯等.I/O接口一般采用光电耦合电路,以减少电磁干扰,从而提高了可靠性.I/O点数即输入/输出端子数是PLC的一项主要技术指标,通常小型机有几十个点,中型机有几百个点,大型机将超过千点.3、电源图中电源是指为CPU、存储器、I/O接口等内部电子电路工作所配置的直流开关稳压电源,通常也为输入设备提供直流电源.4、编程编程是PLC利用外部设备,用户用来输入、检查、修改、调试程序或监示PLC的工作情况.通过专用的PC/PPI电缆线将PLC与电脑联接,并利用专用的软件进行电脑编程和监控.5、输入/输出扩展单元I/O扩展接口用于将扩充外部输入/输出端子数的扩展单元与基本单元即主机连接在一起.6、外部设备接口此接口可将打印机、条码扫描仪,变频器等外部设备与主机相联,以完成相应的操作.实验装置提供的主机型号有西门子S7-200系列的CPU224AC/DC/RELAY.输入点数为14,输出点数为10；CPU226AC/DC/RELAY,输入点数为26,输出点数为14.二、PLC的工作原理PLC是采用“顺序扫描,不断循环”的方式进行工作的.即在PLC运行时,CPU根据用户按控制要求编制好并存于用户存储器中的程序,按指令步序号或地址号作周期性循环扫描,如无跳转指令,则从第一条指令开始逐条顺序执行用户程序,直至程序结束.然后重新返回第一条指令,开始下一轮新的扫描.在每次扫描过程中,还要完成对输入信号的采样和对输出状态的刷新等工作.PLC的一个扫描周期必经输入采样、程序执行和输出刷新三个阶段.PLC在输入采样阶段：首先以扫描方式按顺序将所有暂存在输入锁存器中的输入端子的通断状态或输入数据读入,并将其写入各对应的输入状态寄存器中,即刷新输入.随即关闭输入端口,进入程序执行阶段.PLC在程序执行阶段：按用户程序指令存放的先后顺序扫描执行每条指令,经相应的运算和处理后,其结果再写入输出状态寄存器中,输出状态寄存器中所有的内容随着程序的执行而改变.输出刷新阶段：当所有指令执行完毕,输出状态寄存器的通断状态在输出刷新阶段送至输出锁存器中,并通过一定的方式继电器、晶体管或晶闸管输出,驱动相应输出设备工作.三、PLC的程序编制1、编程元件PLC是采用软件编制程序来实现控制要求的.编程时要使用到各种编程元件,它们可提供无数个动合和动断触点.编程元件是指输入寄存器、输出寄存器、位存储器、定时器、计数器、通用寄存器、数据寄存器及特殊功能存储器等.PLC内部这些存储器的作用和继电接触控制系统中使用的继电器十分相似,也有“线圈”与“触点”,但它们不是“硬”继电器,而是PLC存储器的存储单元.当写入该单元的逻辑状态为“1”时,则表示相应继电器线圈得电,其动合触点闭合,动断触点断开.所以,内部的这些继电器称之为“软”继电器.S7-200系列CPU224、CPU226部分编程元件的编号范围与功能说明如下表所示读AC AC0～AC3用来存放计算的中间值累加寄存器2、编程语言所谓程序编制,就是用户根据控制对象的要求,利用PLC 厂家提供的程序编制语言,将一个控制要求描述出来的过程.PLC最常用的编程语言是梯形图语言和指令语句表语言,且两者常常联合使用.1）梯形图语言梯形图是一种从继电接触控制电路图演变而来的图形语言.它是借助类似于继电器的动合、动断触点、线圈以及串、并联等术语和符号,根据控制要求联接而成的表示PLC输入和输出之间逻辑关系的图形,直观易懂.梯形图中常用图形符号分别表示PLC编程元件的动合和动断触点；用表示它们的线圈.梯形图中编程元件的种类用图形符号及标注的字母或数加以区别.触点和线圈等组成的独立电路称为网络,用编程软件生成的梯形图和语句表程序中有网络编号,允许以网络为单位给梯形图加注释.梯形图的设计应注意到以下三点：①梯形图按从左到右、自上而下地顺序排列.每一逻辑行或称梯级起始于左母线,然后是触点的串、并联接,最后是线圈.②梯形图中每个梯级流过的不是物理电流,而是“概念电流”,从左流向右,其两端没有电源.这个“概念电流”只是用来形象地描述用户程序执行中应满足线圈接通的条件.③输入寄存器用于接收外部输入信号,而不能由PLC内部其它继电器的触点来驱动.因此,梯形图中只出现输入寄存器的触点,而不出现其线圈.输出寄存器则输出程序执行结果给外部输出设备,当梯形图中的输出寄存器线圈得电时,就有信号输出,但不是直接驱动输出设备,而要通过输出接口的继电器、晶体管或晶闸管才能实现.输出寄存器的触点也可供内部编程使用.2指令语句表指令语句表是一种用指令助记符来编制PLC 程序的语言,它类似于计算机的语言,但比语言易懂易学,若干条指令组成的程序就是指令语句表.一条指令语句是由步序、指令语和作用器件编号三部分组成.下例为PLC 实现三相鼠笼电动机起/停控制的两种编程语言的表示方法：步序 指令语 器件号SS ST 0 LD KM 1 2 AN1继电接触控制线路图 2梯形图 3 =4END图1-1-2第二章基本指令简介其他指令见附表一、标准触点指令LD动合触点指令,表示一个与输入母线相连的动合触点指令,即动合触点逻辑运算起始.LDN动断触点指令,表示一个与输入母线相连的动断触点指令,即动断触点逻辑运算起始.A 与动合触点指令,用于单个动合触点的串联.AX 与非动断触点指令,用于单个动断触点的串联.O 或动合触点指令,用于单个动合触点的并联.ON 或非动断触点指令,用于单个动断触点的并联.LD、LDN、A、AN、O、ON触点指令中变量的数据类型为布尔BOOC型.LD、LDN两条指令用于将接点接到母线上,A、AN、O、ON指令均可多次重复使用,但当需要对两个以上接点串联连接电路块的并联连接时,要用后述的OLD指令.例子：IIII二、串联电路块的并联连接指令OLD两个或两个以上的接点串联连接的电路叫串联电路块.串联电路块并联连接时,分支开始用LD、LDN指令,分支结束用OLD指令.OLD指令与后述的ALD指令均为无目标元件指令,而两条无目标元件指令的步长都为一个程序步.OLD有时也简称或块指令.三、并联电路的串联连接指令ALD两个或两个以上接点并联电路称为并联电路块,分支电路并联电路块与前面电路串联连接时,使用ALD指令.分支的起点用LD、LDN指令,并联电路结束后,使用ALD指令与前面电路串联.ALD指令也简称与块指令,ALD也是无操作目标元件,是一个程序步指令.四、输出指令 =1、= 输出指令是将继电器、定时器、计数器等的线圈与梯形图右边的母线直接连接,线圈的右边不允许有触点,在编程中,触点以重复使用,且类型和数量不受限制.五、置位与复位指令S、RS为置位指令,使动作保持；R为复位指令,使操作保持复位.从指定的位置开始的N个点的寄存器都被置位或复位,N=1～255如果被指定复位的是定时器位或计数器位,将清除定时器或计数器的当前值.六、跳变触点EU,ED正跳变触点检测到一次正跳变触点的入信号由0到1时,或负跳变触点检测到一次负跳变触点的入信号由1到0时,触点接通到一个扫描周期.正/负跳变的符号为EU和ED,他们没有操作数,触点符号中间的”P”和”N”分别表示正跳变和负跳变七、空操作指令NOPNOP指令是一条无动作、无目标元件的一个序步指令.空操作指令使该步序为空操作.用NOP指令可替代已写入指令,可以改变电路.在程序中加入NOP指令,在改动或追加程序时可以减少步序号的改变.八、程序结束指令ENDEND是一条无目标元件的一序步指令.PLC反复进行输入处理、程序运算、输出处理,在程序的最后写入END指令,表示程序结束,直接进行输出处理.在程序调试过程中,可以按段插入END指令,可以按顺序扩大对各程序段动作的检查.采用END指令将程序划分为若干段,在确认处于前面电路块的动作正确无误之后,依次删去END指令.要注意的是在执行END指令时,也刷新监视时钟.第三章可编程控制器梯形图编程规则一、编程的几个步骤一决定系统所需的动作及次序.当使用可编程控制器时,最重要的一环是决定系统所需的输入及输出.输入及输出要求：(1)第一步是设定系统输入及输出数目.(2)第二步是决定控制先后、各器件相应关系以及作出何种反应.二对输入及输出器件编号每一输入和输出,包括定时器、计数器、内置寄存器等都有一个唯一的对应编号,不能混用.三画出梯形图.根据控制系统的动作要求,画出梯形图.梯形图设计规则1触点应画在水平线上,并且根据自左至右、自上而下的原则和对输出线圈的控制路径来画.2不包含触点的分支应放在垂直方向,以便于识别触点的组合和对输出线圈的控制路径.3在有几个串联回路相并联时,应将触头多的那个串联回路放在梯形图的最上面.在有几个并联回路相串联时,应将触点最多的并联回路放在梯形图的最左面.这种安排,所编制的程序简洁明了,语句较少.4不能将触点画在线圈的右边.四将梯形图转化为程序把继电器梯形图转变为可编程控制器的编码,当完成梯形图以后,下一步是把它的编码编译成可编程控制器能识别的程序.这种程序语言是由序号即地址、指令控制语句、器件号即数据组成.地址是控制语句及数据所存储或摆放的位置,指令告诉可编程控制器怎样利用器件作出相应的动作.五在编程方式下用键盘输入程序.六编程及设计控制程序.七测试控制程序的错误并修改.八保存完整的控制程序.。
电工：16个PLC入门基础知识，弄懂这些基本原理再谈学PLC吧！

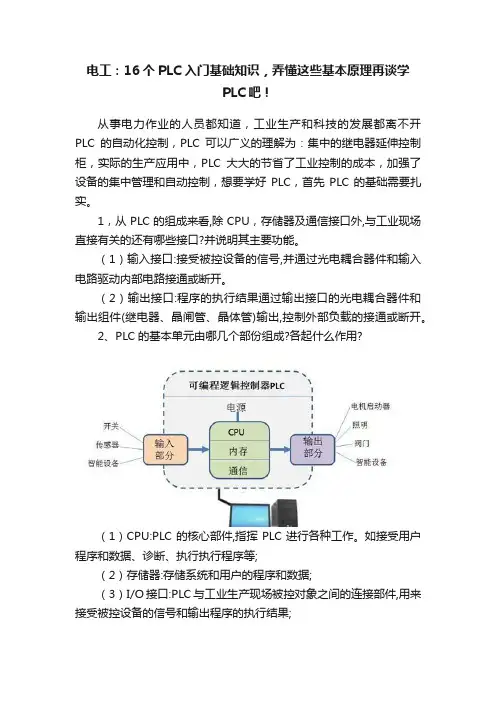

电工：16个PLC入门基础知识，弄懂这些基本原理再谈学PLC吧！从事电力作业的人员都知道，工业生产和科技的发展都离不开PLC的自动化控制，PLC可以广义的理解为：集中的继电器延伸控制柜，实际的生产应用中，PLC大大的节省了工业控制的成本，加强了设备的集中管理和自动控制，想要学好PLC，首先PLC的基础需要扎实。
1，从PLC的组成来看,除CPU，存储器及通信接口外,与工业现场直接有关的还有哪些接口?并说明其主要功能。
（1）输入接口:接受被控设备的信号,并通过光电耦合器件和输入电路驱动内部电路接通或断开。
（2）输出接口:程序的执行结果通过输出接口的光电耦合器件和输出组件(继电器、晶闸管、晶体管)输出,控制外部负载的接通或断开。
2、PLC的基本单元由哪几个部份组成?各起什么作用?（1）CPU:PLC的核心部件,指挥PLC进行各种工作。
如接受用户程序和数据、诊断、执行执行程序等;（2）存储器:存储系统和用户的程序和数据;（3）I/O接口:PLC与工业生产现场被控对象之间的连接部件,用来接受被控设备的信号和输出程序的执行结果;（4）通信接口:通过通信接口与监视器、打印机等其他设备进行信息交换;（5）电源。
3、PLC开关量输出接口有哪几种类型?各有什么特点?晶闸管输出型:一般情况下，只能带交流负载,响应速度快,动作频率高;晶体管输出型:一般情况下，只能带直流负载,响应速度快,动作频率高;继电器输出型:一般情况下，可带交、直流负载,但其响应时间长,动作频率低。
4、按结构型式分,PLC有哪几种类型?各有什么特点?（1）整体式:将CPU、电源、I/O部件都集中在一个机箱内,结构紧凑、价格低,一般小型PLC采用这种结构;（2）模块式:将PLC的各个部分分成若干个单独的模块,可根据需要选配不同模块组成一个系统,具有配置灵活、方便扩展和维修的特点,一般中、大型PLC采用这种结构。
模块式PLC由框架或基板和各种模块组成,模块装在框架或基板的插座上。
PLC从入门到精通(精华)
PLC从入门到精通（精华）学这东东要有可编程控制器和简易编程器才好，若无，一句话，学不会。
因为无法验证对与错。
如何学，我的做法是直奔主题。
做法如下：1、认识梯形图和继电器控制原理图符号的区别：继电器控制原理图中的元件符号，有常开触点、常闭触点和线圈，为了区别它们，在有关符号边上标注如KM、KA、KT等以示不同的器件，但其触头的数量是受到限制。
而PLC梯形图中，也有常开、常闭触点，在其边上同样可标注X、Y、M、S、T、C以示不同的软器件。
它最大的优点是：同一标记的触点在不同的梯级中，可以反复的出现。
而继电器则无法达到这一目的。
而线圈的使用是相同的，即不同的线圈只能出现一次。
2、编程元件的分类：编程元件分为八大类，X为输入继电器、Y为输出继电器、M为辅助继电器、S为状态继电器、T为定时器、C为计数器、D为数据寄存器和指针（P、I、N）。
关于各类元件的功用，各种版本的PLC书籍均有介绍，故在此不介绍，但一定要清楚各类元件的功能。
编程元件的指令由二部分组成：如 LD(功能含意）X000（元件地址），即 LD X000，LDI Y000......。
3、熟识PLC基本指令：（1）LD（取）、LDI取反）、OUT（输出）指令；LD（取）、LDI（取反）以电工的说法前者是常开、后者为常闭。
这二条指令最常用于每条电路的第一个触点（即左母线第一个触点），当然它也可能在电路块与其它并联中的第一个触点中出现。
这是一张梯形图（不会运行）。
左边的纵线称为左母线，右母线可以不表示。
该图有三个梯级；第1梯级；左边第一个触点为常开，上标为X000，X表示为输入继电器，其后的000数据，可以这样认为它使用的是输入继电器中的编号为第000的触点（下同）。
其指令的正确表示应为（如右图程序所示）：0、LD X000 （前头的0 即为从第0步开始，指令输入时无须理会，它会自动按顺序显示出）。
第2梯级；左边的第一个触点为常闭触点，上标为T0，T表示定时器（有时间长短不同，应注意），0则表示定时器中的编号为0的触点。
S7-200PLC-培训资料
Q
FU KM FR
M 3~
I0.0 SB2 I0.1 ST I0.2
1M
线圈断电
KM
Q0.0
PLC
1L
~ KM通断电
接点断开
KM
触点断开
~
第一部分：S7-200可编程序控制器
1.1 S系列PLC发展概述 1.2 S7-200 PLC系统组成 1.3 编程元件及程序知识 1.4 相关设备 1.5 工业软件
PLC最主要的工作方式是循环扫描（周期扫描）
扫描工作一般分为：读输入、执行程序、处理通 信请求、自诊断检查和写输出等过程，CPU反复不停 地分阶段处理上述各种不同的任务，这种周而复始的 循环工作方式称为循环扫描。
执行用户程序只是扫描周期的一个组成部分，用 户程序不运行时，PLC也在扫描，只不过在一个周期 中去除了执行用户程序和读输入、写输出的内容。
PLC的软件系统
1.3.2 用户程序
用户程序又称为应用程序，是用户为完成某一控制任 务而利用PLC的编程语言编制的程序。用户程序是线 性地存储在系统程序制定的存储区内。
1．用户环境 用户环境是由系统程序生成的，它包括 用户数据结构、用户元件区、用户程序存储区、用 户参数、文件存储区等。
2．用户程序结构 用户程序结构大致可以分为三种： （1）线性程序（2）分块程序（3）结构化程序 3．用户程序语言 PLC的编程语言有多种，其中梯形图、
(1) PLC扫描工作各环节的功能
① PLC上电后，首先检查硬件是否正常。
若正常，则进行下一步；若不正常，则报警并作处理。
② 按自上而下的顺序，逐条读用户程序并执行。
对输入的数据进行处理， 将结果存入元件映象寄存器。
③ 计算扫描周期。
欧姆龙PLC教程教你从入门到精通
PLC被广泛应用于机械制造、电力、化工、交通等众多行业 。通过与各种传感器、执行器和控制设备配合，PLC可以实 现自动化控制、数据采集、设备监控等功能，提高生产效率 和安全性。
02 欧姆龙PLC介绍
欧姆龙PLC的产品系列
01
02
03
CJ系列
高性能、高集成度的紧凑 型PLC，适用于各种工业 自动化控制场合。
对网络带宽的需求。
无线通信
03
增强无线通信能力，支持更多无线协议，实现更灵活、便捷的
设备连接。
市场前景与发展趋势
工业4.0
随着工业4.0的推进，欧姆龙PLC将更好地支持智能工厂的建设， 满足不断升级的工业自动化需求。
安全性增强
加强PLC的安全性设计，提高设备对物理和网络攻击的防护能力。
模块化设计
采用模块化设计理念，使PLC更加灵活、易于扩展和维护。
基本指令与编程技巧
基本指令
列举并解释欧姆龙PLC的基本指令，如逻辑运算、计时器、计数器等。
编程技巧
分享一些有效的编程技巧，如如何优化程序结构、减少扫描时间等。
高级功能与特殊指令
要点一
高级功能
介绍欧姆龙PLC的高级功能，如通信、数据处理、PID控制 等。
要点二
特殊指令
列举并解释欧姆龙PLC的特殊指令，如中断处理、高速计 数等。
04 欧姆龙PLC的通讯与网络
通讯协议与接口介绍
通讯协议
介绍欧姆龙PLC支持的通讯协议，如Modbus、Profinet、EtherNet/IP等，以及它们 的特点和应用场景。
接口类型
详细说明欧姆龙PLC提供的各种通讯接口，如串口、以太网口等，以及它们的规格和性 能参数。
西门子PLC自学教程(从入门到精通)
软件编程规范与技巧
编程技巧
编程规范：遵循结构化编程 、模块化设计原则，编写清
晰易懂的程序。
01
02
03
合理使用中间变量和临时寄 存器，提高程序可读性和可
维护性。
采用循环结构和子程序调用 ，简化程序结构，提高运行
效率。
04
05
对关键代码段进行注释和说 明，方便后期维护和调试。
系统调试流程及注意事项
自动化生产线调试结果展示与 总结
展示生产线运行过程中的各 项参数监控界面
总结调试过程中遇到的问题及 解决方法
调试结果展示与总结
01
02
03
分析系统性能及优化方向
智能楼宇环境监控调试结果展示 与总结
展示环境参数实时监测界面及设 备控制界面
调试结果展示与总结
总结调试过程中遇到的问题 及解决方法
分析系统性能及优化方向
实例分析
通过实例分析，加深对梯形图编程语 言的理解和应用。
编程规则与技巧
学习梯形图的编程规则，如并联、串 联、置位、复位等，并掌握一些编程 技巧，如使用中间变量、避免双线圈 输出等。
指令表（STL）编程语言介绍
1 2 3
指令表基本概念
了解指令表的组成元素，如操作码、操作数、注 释等。
编程规则与技巧
学习指令表的编程规则，如赋值、比较、逻辑运 算等，并掌握一些编程技巧，如使用立即数、间 接寻址等。
实例分析
通过实例分析，加深对指令表编程语言的理解和 应用。
顺序功能图（SFC）编程语言介绍
顺序功能图基本概念
了解顺序功能图的பைடு நூலகம்成元素，如步、转换条件、动作等。
编程规则与技巧
学习顺序功能图的编程规则，如选择序列、并行序列、跳 转等，并掌握一些编程技巧，如使用局部变量、优化转换 条件等。
PLC通俗易懂教程_西门子学习入门详细
③晶闸管输出 为无触点输出方式，适用于高速大功率交流负载
第２页
第３页
（二）特点 ①可靠性高、抗干扰能力强 ②编程简单、使用方便 ③设计、安装容易，维护工作量少 ④功能完善、通用性好，可实现三电一体化 PLC 将电控（逻辑控制）、电仪（过程控制）和电结（运 动控制）这三电集于一体。 ⑤体积小、能耗低 ⑥性能价格比高
第３页
第４页
（二）、远程式控制系统 远程式控制系统是指控制单元远离控制现场，PLC 通过通信电缆与 被控设备进行信息传递。该系统一般用于被控设备十分分散，或工 作环境比较恶劣的场合。其特点是需要采用远程通信模块，提高了 系统的成本和复杂性。
PLC教程从入门到精通课件
输入处理（输入传送、远程I/O）
通信服务（外设、CPU、总线服务）
更新时钟、特殊寄存器
STOP
CPU运行方式？ RUN
执行程序
扫描 过程
处理程序
执行自诊断
PLC正常？
Y
N 存放自诊断错误结果
致命错误？
N
Y CPU强制为STOP
扫描 过程
出错 处理
信号
PLC的扫描过程
输
输
入
I0.0
I0.1
Q4.1
出
§1.4 PLC的结构和工作过程
PLC的基本器
设备通讯接口
BUS
输 入 单 元
PLC
中央处理单元（CPU）
电源适配器
交流电源
系统程序存储器 RAM
I/O扩展接口
I/O扩展单元
接触器
输
出
电磁阀
单
元 指示灯
+-
电源ON 内部处理
上电 处理
PLC的工作过程
CPU 315F-2DP：基于SIMATIC CPU 315-2DP，集成有一 个MPI接口、一个DP/MPI接口，可以组态为一个故障安全型 自动化系统，满足安全运行的需要。使用带有PROFIsafe协议 的PROFIBUS DP可实现与安全无关的通讯；标准模块的集中 式和分布式使用，可满足与故障安全无关的应用。CPU运 行时需要微存储卡MMC。
3.革新型CPU(2/2)
CPU 317-2DP：具有大容量程序存储器，可用于要求很高 的应用；能够满足系列化机床、特殊机床以及车间应用的多任 务自动化系统；与集中式I/O和分布式I/O一起，可用作生产线 上的中央控制器；对二进制和浮点数运算具有较高的处理能力； 具有PROFIBUS DP主/从接口，可用于大规模的I/O配置，可用 于建立分布式I/O结构；可选用SIMATIC工程工具，能够在基 于组件的自动化中实现分布式智能系统。CPU运行时需要微 存储卡MMC。
PLC从入门到精通(精华)
PLC从入门到精通（精华）学这东东要有可编程控制器和简易编程器才好，若无，一句话，学不会。
因为无法验证对与错。
如何学，我的做法是直奔主题。
做法如下：1、认识梯形图和继电器控制原理图符号的区别：继电器控制原理图中的元件符号，有常开触点、常闭触点和线圈，为了区别它们，在有关符号边上标注如KM、KA、KT等以示不同的器件，但其触头的数量是受到限制。
而PLC梯形图中，也有常开、常闭触点，在其边上同样可标注X、Y、M、S、T、C以示不同的软器件。
它最大的优点是：同一标记的触点在不同的梯级中，可以反复的出现。
而继电器则无法达到这一目的。
而线圈的使用是相同的，即不同的线圈只能出现一次。
2、编程元件的分类：编程元件分为八大类，X为输入继电器、Y为输出继电器、M为辅助继电器、S为状态继电器、T为定时器、C为计数器、D为数据寄存器和指针（P、I、N）。
关于各类元件的功用，各种版本的PLC书籍均有介绍，故在此不介绍，但一定要清楚各类元件的功能。
编程元件的指令由二部分组成：如 LD(功能含意）X000（元件地址），即 LD X000，LDI Y000......。
3、熟识PLC基本指令：（1）LD（取）、LDI取反）、OUT（输出）指令；LD（取）、LDI（取反）以电工的说法前者是常开、后者为常闭。
这二条指令最常用于每条电路的第一个触点（即左母线第一个触点），当然它也可能在电路块与其它并联中的第一个触点中出现。
这是一张梯形图（不会运行）。
左边的纵线称为左母线，右母线可以不表示。
该图有三个梯级；第1梯级；左边第一个触点为常开，上标为X000，X表示为输入继电器，其后的000数据，可以这样认为它使用的是输入继电器中的编号为第000的触点（下同）。
其指令的正确表示应为（如右图程序所示）：0、LD X000 （前头的0 即为从第0步开始，指令输入时无须理会，它会自动按顺序显示出）。
第2梯级；左边的第一个触点为常闭触点，上标为T0，T表示定时器（有时间长短不同，应注意），0则表示定时器中的编号为0的触点。
plc编程入门基础知识
plc编程入门基础知识PLC编程入门基础知识（一）PLC是计算机控制技术的一种重要手段，也是工业自动化中最核心的组成部分之一。
那么，PLC编程入门有哪些基础知识需要掌握呢？1. PLC的基本工作原理：PLC通过读取输入信号、进行程序执行、输出控制信号三个步骤实现对机器的控制。
程序执行是PLC最核心的部分，由指令、函数块等组成。
2. PLC的编程语言：PLC常用的编程语言有Ladder Diagram（梯形图）、Instruction List（指令列表）、Structured Text（结构化文本）等。
其中，Ladder Diagram 常用于初学者学习，Instruction List则是一种类似于汇编语言的高级语言。
3. 输入输出模块的选择：PLC中的输入输出模块可以根据不同的实际需求进行选择。
输入模块用于读取输入信号，输出模块则可以输出控制信号。
4. 常用指令：在PLC编程中，常用的指令有AND（与）、OR（或）、NOT（非）等逻辑运算指令，还有比较指令、计算指令等。
5. 编程常用工具：PLC编程中常用的工具有PLC编程软件、仿真器、调试器等。
通过这些工具，可以为PLC编程提供良好的学习环境和程序调试支持。
以上五点是PLC编程入门基础知识的主要内容，初学者可以从这些方面入手，逐步深入学习PLC编程技术。
PLC编程入门基础知识（二）在了解了PLC的基本工作原理、编程语言、常用指令和输入输出模块选择等知识后，我们来进一步了解PLC编程入门基础知识的内容。
1. 程序结构和流程：在PLC编程中，程序一般由主程序、子程序、函数块等组成。
主程序是最核心的部分，负责控制整个系统的运行。
子程序和函数块则是辅助程序，可以被主程序调用。
主程序的流程一般包括数据采集、数据处理、控制指令等几个环节。
2. 变量和数据类型：在PLC编程中，变量是非常重要的。
通常情况下，变量分为全局变量和局部变量两种。
全局变量可以用于整个程序中，局部变量只在特定的程序块中有效。
三菱plc从入门到精通-学PLC之路详解(附各种图例)
三菱plc从入门到精通:学PLC之路详解(附各种图例)PLC好学吗？有的人说好学，更多的人说难学。
我的看法是入门易，深造难。
入门易，总有它易的方法。
很多人都买了有关PLC的书，如果从头看起的话，我想八成学不成了。
因为抽象与空洞占据了整个脑子，一句话晕！学这东东要有可编程控制器和简易编程器才好，若无，一句话，学不会。
因为无法验证对与错。
如何学，我的做法是直奔主题。
做法如下：1、认识梯形图和继电器控制原理图符号的区别：继电器控制原理图中的元件符号，有常开触点、常闭触点和线圈，为了区别它们，在有关符号边上标注如KM、KA、KT 等以示不同的器件，但其触头的数量是受到限制。
而PLC梯形图中，也有常开、常闭触点，在其边上同样可标注X、Y、M、S、T、C以示不同的软器件。
它最大的优点是：同一标记的触点在不同的梯级中，可以反复的出现。
而继电器则无法达到这一目的。
而线圈的使用是相同的，即不同的线圈只能出现一次。
2、编程元件的分类：编程元件分为八大类，X为输入继电器、Y为输出继电器、M为辅助继电器、S为状态继电器、T为定时器、C为计数器、D为数据寄存器和指针（P、I、N）。
关于各类元件的功用，各种版本的PLC书籍均有介绍，故在此不介绍，但一定要清楚各类元件的功能。
编程元件的指令由二部分组成：如 LD(功能含意）X000（元件地址），即 LDX000，LDI Y000......。
3、熟识PLC基本指令：（1）LD（取）、LDI取反）、OUT（输出）指令；LD（取）、LDI（取反）以电工的说法前者是常开、后者为常闭。
这二条指令最常用于每条电路的第一个触点（即左母线第一个触点），当然它也可能在电路块与其它并联中的第一个触点中出现。
这是一张梯形图（不会运行）。
左边的纵线称为左母线，右母线可以不表示。
该图有三个梯级；第1梯级；左边第一个触点为常开，上标为X000，X表示为输入继电器，其后的000数据，可以这样认为它使用的是输入继电器中的编号为第000的触点（下同）。
PLC基础知识大全
• （4）分散型、智能型、与现场总线兼容的I／0 • （5）加强联网和通信的能力 • （6）控制的开放和模块化的体系结构OMAC（open Modular
Architecture for Control）
就全世界自动化市场的过去、现在和可以预见的未来而言， PLC仍然处于一种核心地位。在最近出现在美国、欧洲和国内 有关探讨PLC发展的论文中，这个结论是众口一词的，尽管对 PLC的未来发展有着许多不同的意见。
理器；另一个为位处理器，采用由各厂家设计制造的专用芯片。
2.系统程序存贮器
存储器的作用： PLC中，存储器主要用于系统程序、用户程序、数据
存储器的类型： ① 可读/写操作的随机存储器RAM ② 只读存储器ROM、PROM、EPROM、E2PROM
4. 输入/输出接口（I/O模块）
• 输入/输出接口通常也称I / O 单元或I / O 模块，是PLC与工业 生产现场之间的连接通道。
2 定时控制功能 定时控制功能是PLC的最基本功能之一。 PLC中有许多可供用户使用的定时器，功能类似于继电器 线路中的时间继电器。 定时器的设定值(定时时间)可以在编程时设定，也可以 在运动过程中根据需要进行修改，使用方便灵活。 同时PLC还提供了高精度的时钟脉冲，用于准确实时控制。
3 计数控制功能
PLC的故障自诊断功能，大大提高了PLC控制系统的安全 和可维护性。
六、PLC与其他工业控制系统的比较
PLC基础必学知识点
PLC基础必学知识点
1. 什么是PLC
PLC（可编程逻辑控制器）是一种用途广泛的工业控制器，它利用计算
机技术把硬连线的逻辑控制功能转移到了可编程的软件程序中。
2. PLC的工作原理
PLC的工作原理是通过输入模块接收外部信号，并通过输出模块控制执行器，从而实现对工业过程的控制。
3. PLC的主要组成部分
PLC系统主要由中央处理器、输入模块、输出模块和通信模块等组成。
其中，中央处理器负责执行程序和控制逻辑，输入模块负责接收外部
信号，输出模块负责驱动执行器，通信模块用于与其他设备进行通信。
4. PLC的程序设计
PLC的程序设计一般使用类似于 ladder diagram（梯形图）的编程语言，其中逻辑控制函数通过输入和输出信号之间的逻辑联系来实现。
5. PLC的输入和输出信号
PLC的输入信号可以来自开关、传感器、编码器等，输出信号可以控制继电器、执行器、显示器等。
6. PLC的应用领域
PLC广泛应用于自动化生产线、机械设备、电力系统、化工过程等领域，用于实现对工业过程的自动化控制。
7. PLC的优势
PLC具有可编程、可靠性高、易于维护、灵活性强等优势，能够适应不
同的工业控制需求。
8. PLC的发展趋势
PLC正在向更高性能、更智能化的方向发展，已经增加了网络通信、数据采集、云计算等功能，能够更好地与其他系统集成。
以上是PLC基础必学知识点，了解这些知识可以帮助你更好地理解和应用PLC技术。
当然，PLC还有很多深入的内容和应用方向，需要继续学习和实践。
