给水排水管网系统

给水排水管网系统第一章绪论1.1 给水排水系统的功能与组成1、给排水系统是什么：是为人们生活生产消防提供用水和排除废水的设施总称。

1、2、给排水系统功能：向不同类别的用户提供满足需求的水质和水量，同时承担用户排出的废水的收集运输处理，达到消除废水中污染物质对于人体健康的危害和保护环境的目的。

3、给排水系统分为两个部分：给水系统、排水系统。

4、给水排水系统应具备三项主要功能：①水量保障②水质保障③水压保障5、给水排水系统可划分为以下几个子系统：（给水管网是压力管，一般布设成环状管网，排水管网是重力管，不会布设成环状管网）①原水取水系统。

包括水源地、取水头部、取水泵站②给水处理系统。

生活饮用水一般采用反应、絮凝、沉淀、过滤和消毒处理工艺和设施；工业用水一般采用冷却、软化、淡化、除盐等工艺设施。

③给水管网系统。

包括输水管渠、配水管网、水压调节设施（泵站、减压阀），水量调节设施（清水池、水塔）。

④排水管网系统。

包括污水和废水收集与运输管渠、水量调节池、提升泵站及附属构筑物（如检查井、跌水井、水封井、雨水口等）等。

⑤废水处理系统。

物理工艺格栅、沉淀、曝气、过滤等；化学工艺有中和、氧化等；生物处理工艺有活性污泥处理、生物滤池、氧化沟等。

⑥排放和重复利用系统。

包括废水受纳体和最终处理设施，如排放口、稀释扩散设施、隔离设施和废水回用设施。

给水系统1、给水系统通常分为:生活用水、工业生产用水、和市政消防用水三大类2、生活用水：主要包括居民生活用水、公共设施用水（特点：用水量大，用水地点集中）、和工业企业生活用水（特点：对水质、水量、水压的要求差异大）。

3、工业生产用水:指工业生产过程中为满足生产工艺和产品质量要求的用水，又可分为产品用水（水成为产品的一部分）、工艺用水（水作为溶剂、载体等）和辅助用水（冷却、清洗等）等。

4、市政消防用水：指城镇或工业企业区域内的道路清洗、绿化浇灌、公共清洁卫生和消防用水。

5、城市供水系统必须要具备：①充足的水资源②取水设施③水质处理设施④输水及配水管道网络系统。

给水排水管网系统

2 给水排水管网系统的构成
2.1 给水管网系统的构成
3. 泵站泵站是输配水系统中的加压提升设施。一泵站将浑水提升后通过输水管送入给水处理厂。经处理的清水流入清水池。二级泵站从清水池内抽水加压后，通过清水输水管送入配水管网。如果城市面积较大，或专为局部地形较高的区域供水，在远离水厂的管网中另设加压泵站。加压泵站一般从贮水池内抽水，也有少数直接从输水管中直接抽水。泵站内往往设多台水泵机组。 4. 水量调节设施有清水池、水塔或高地水池。其作用是调节供水与用水的流量差。水厂内清水池的作用是调节一级泵站和二级泵站的流量差。水塔或高地水池则起二级泵站供水和城镇用水量不等的调节作用。 5. 附属设施有阀门（闸阀、调节阀、止回阀、排气阀、泄水阀等）、检测仪表（压力、流量及水质检测等）和消火栓等。
3.2 远距离引水工程
选线：（1）尽量利用现有河道或渠道，经过适当整治，作为输水管渠的一部分，以降低工程造价。（2）利用现有河道或明渠输水，一方面要防止水质污染，另一方面还应考虑沿河一带农业和工业用水的影响，确保城市所需的水质水量。（3）由于管线长，管理、维修难度大，安全供水尤其重要。（4）因管线长，沿途地质、地形条件不同，管道压力也有变化，因此，管道材质或渠道的选用应根据地质、地形、管渠的尺寸和压力、管道价格和施工条件等，经过技术经济综合比较后确定。
给水管道大中口径用焊接钢管，用于高压力的输水管道，特点适用于地形复杂的地区。无缝钢管中小口径，可用于直饮水管道。
5.1 给水管道材料与配件
1. 管道材料（2）铸铁管
铸铁管是给水管道系统使用最多的一种管材。灰口铸铁管，逐渐不再使用。球墨铸铁管，耐腐蚀性强于钢管量轻于灰口管，搞冲击和抗震能力比灰口管强，价格低于钢管，高于灰口管。

给水排水管网系统课件

给水排水管网系统课件一、引言给水排水管网系统是城市基础设施中至关重要的一部分，它涉及到城市居民的日常生活用水和废水排放。

本课件旨在介绍给水排水管网系统的基本概念、组成部分、设计原则和运维管理等方面的知识，以便学习者对该系统有一个全面的了解。

二、系统概述1. 给水管网系统给水管网系统是将水源地的水经过处理后，通过管道输送到城市各个用户的系统。

它包括水源地、水处理厂、输水管道、水塔、水泵站等组成部分。

2. 排水管网系统排水管网系统是将城市居民产生的废水经过收集、处理后排放到污水处理厂的系统。

它包括污水管道、检查井、污水泵站、污水处理厂等组成部分。

三、系统设计原则1. 给水管网系统设计原则(1) 水源充足可靠：确保水源的稳定供应，避免用户用水不足的情况发生。

(2) 压力稳定合理：保证给水管道中的水压稳定，以满足用户的正常用水需求。

(3) 管道布局合理：根据城市用水需求和地理条件，合理布置管道，降低输水阻力。

(4) 防止污染交叉：采用适当的阀门和设备，防止给水管道与污水管道交叉污染。

2. 排水管网系统设计原则(1) 正确计算流量：根据城市居民的生活、工业用水量等因素，合理计算排水管道的流量。

(2) 正确选择管材：根据排水管道的使用环境和排水水质，选择合适的管材，以确保管道的耐腐蚀性和使用寿命。

(3) 合理设置检查井：设置足够数量的检查井，以便检查和维修排水管道。

(4) 合理设置泵站：根据排水管道的高度差和流量要求，合理设置污水泵站，以确保废水能够顺利地流入污水处理厂。

四、系统组成部分1. 给水管网系统组成部分(1) 水源地：包括河流、湖泊、水库等，作为城市供水的水源。

(2) 水处理厂：对水源进行净化、消毒等处理，以确保水质符合卫生标准。

(3) 输水管道：将经过处理的水输送到城市各个用户。

(4) 水塔：储存处理后的水，以应对高峰用水时的需求。

(5) 水泵站：负责将水从水源地或水塔抽送到输水管道中。

2. 排水管网系统组成部分(1) 污水管道：将城市居民产生的废水收集并输送到污水处理厂。

给排水管网系统课件

废水排放口
环境科学与工程系
给排水管网系统课件
1.3 给排水管网系统的功能与组成
1.3.2 给排水管道系统的构成排水管网系统构成：
废水收集设施排水排水管网管网排水调节池系统提升泵站构成废水输水管（渠）
废水排放口
环境科学与工程系
给排水管网系统课件
1.3 给排水管网系统的功能与组成排水系统组成
1.4 给排水管网系统的类型与体制
1.4.2 排水管道系统的体制
环境科学与工程系
直排式合流制排水系统
给排水管网系统课件
1.4 给排水管网系统的类型与体制
1.4.2 排水管道系统的体制
环境科学与工程系
截流式合流制排水系统
给排水管网系统课件
1.4 给排水管网系统的类型与体制
1.4.2 排水管道系统的体制
1.1 给水排水系统的功能与组成
给水系统
为了满足城市和工业企业的各种用水需求，城市供水系统需要具备充足的水资源、取水设施、水质处理设施和输水及配水管道网络系统，这些系统共同组成了给水系统。
环境科学与工程系
给排水管网系统课件
1.1 给水排水系统的功能与组成
给水系统的分类
为了满足城市和工业企业的各种用水需求，城市供水系统需要具备充足的水资源、取水设施、水质处理设施和输水及配水管道网络系统，这些系统共同组成了给水系统。
环境科学与工程系
给排水管网系统课件
1.1 给水排水系统的功能与组成
排水系统
各种用途的水在被用户使用后，水质受到了不同程度的污染，成为废水。这类废水携带有不同来源的污染物质，会对人体健康、生活环境和自然生态环境带来严重危害，需要及时地收集和处理，然后才能排放到自然水体或者重复利用，为此而建设的废水收集、输送、处理和排放工程设施，称为排水工程系统。

给水排水管网系统

给水排水管网系统引言给水排水管网系统是城市基础设施中不可或缺的一部分，它负责为居民提供清洁的饮用水，并将废水排出城市。

本文将介绍给水排水管网系统的概念、结构、主要组成部分以及其重要性。

概念和结构给水排水管网系统是一个由管道、泵站、储水设施等组成的系统，其目标是将清洁的水送达居民家中，并将废水排出城市。

这个系统主要分为两个部分：给水系统和排水系统。

给水系统主要由供水源、水处理厂、水管道和水箱等组成。

供水源可以是水库、河流或地下水等。

水处理厂负责将原始水经过处理后，变成符合饮用水标准的清洁水。

水管道将处理后的水送达居民家中，并利用水箱储存水源。

泵站用于提升水压，确保水能顺利流向居民家中。

排水系统包括雨水排水和污水排水两部分。

雨水排水主要通过雨水污水管道将雨水排入河流、湖泊或海洋，以防止城市内涝。

而污水排水则需要进行初次处理，再通过污水管道将污水送至污水处理厂进行综合处理，以达到排放标准。

主要组成部分1. 供水源供水源是给水排水管网系统的起点，可以是自然水源（如河流、湖泊、地下水）或人工供水源（如水库、蓄水池）。

供水源的选址和水质的保证对整个系统的运行至关重要。

2. 水处理厂水处理厂负责将原始水进行处理，去除其中的悬浮物、沉淀物、有机物、重金属等杂质，使其符合饮用水的标准。

常见的水处理工艺有混凝、沉淀、过滤、消毒等。

3. 水管道和水箱水管道和水箱是将处理过的水送达居民家中的关键组成部分。

水管道需要经过合理的布局设计和恰当的材料选择，以确保水的流动畅通和水质的保持。

水箱则用于储存水源，以应对突发情况或水压不足的情况。

4. 泵站泵站主要用于提升水压，确保水能顺利流入每个家庭。

泵站的选址和泵的选择需根据管网的压力和流量来确定。

5. 污水管道和污水处理厂污水管道是将居民家中产生的污水输送至污水处理厂的重要通道。

污水管道需要合理的布局和坚固的材料保证，以有效防止泄漏和污水外泄。

污水处理厂对污水进行初次处理和综合处理，以达到排放标准。

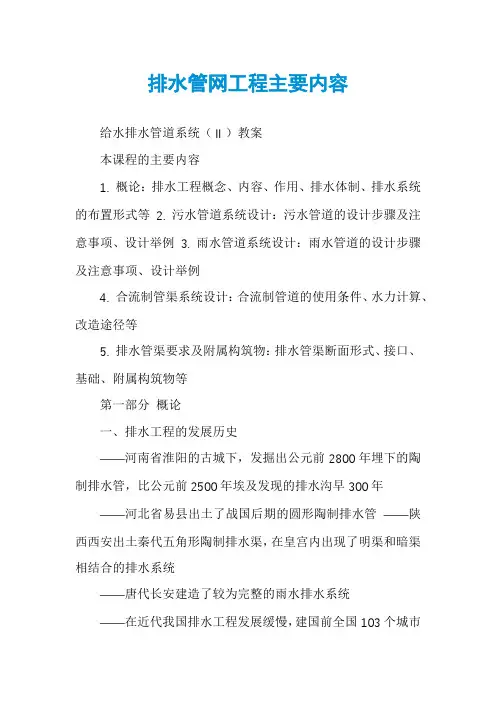

排水管网工程主要内容

排水管网工程主要内容给水排水管道系统（Ⅱ）教案本课程的主要内容1. 概论：排水工程概念、内容、作用、排水体制、排水系统的布置形式等2. 污水管道系统设计：污水管道的设计步骤及注意事项、设计举例3. 雨水管道系统设计：雨水管道的设计步骤及注意事项、设计举例4. 合流制管渠系统设计：合流制管道的使用条件、水力计算、改造途径等5. 排水管渠要求及附属构筑物：排水管渠断面形式、接口、基础、附属构筑物等第一部分概论一、排水工程的发展历史――河南省淮阳的古城下，发掘出公元前2800年埋下的陶制排水管，比公元前2500年埃及发现的排水沟早300年――河北省易县出土了战国后期的圆形陶制排水管――陕西西安出土秦代五角形陶制排水渠，在皇宫内出现了明渠和暗渠相结合的排水系统――唐代长安建造了较为完整的雨水排水系统――在近代我国排水工程发展缓慢，建国前全国103个城市建有排水设施，管线总长6034.8km，全国只有上海、南京建有城市污水处理厂，日处理能力为4万吨。

1921年上海北区污水厂，是我国最早的活性污泥法水厂。

二、排水工程的概念与内容1. 排水工程的概念：指为保护环境而建设的一整套用于收集、输送、处理和利用污水的工程设施2. 排水工程的内容：一是污水的收集、输送部分――排水管网二是污水的处理、利用部分――污水处理三、排水工程的作用1. 保护环境免受污染，使城市免受污水之害和洪水之灾2. 促进工农业生产，保证城市可持续性发展四、排水系统的体制1. 污水的定义：在使用过程中受到了不同程度的污染，改变了原来的化学成分和物理性质的水，叫污水。

2.污水的概念与分类：按来源分可分为：生活污水、工业废水和降水（降雨和降雪）。

3. 污水的最终出路有三：一是排放水体二是灌溉农田三是重复使用4. 排水系统体制的概念：生活污水、工业废水和雨水可以采用一个管渠来排除，也可以采用两个或两个以上独立的管渠来排除，污水的这种不同排除方式所形成的排水系统，称为排水体制。

给排水系统概述

给排水系统概述随着城市化的进程，给排水系统在城市建设中的重要性日益凸显。

给排水系统是指将城市中的供水、排水、雨水系统有机地结合起来，以确保城市居民生活和生产所需的水资源供应、废水排放和雨水排放的系统。

本文将对给排水系统的概念、组成以及在城市建设中的重要作用进行全面阐述。

一、概念及组成给排水系统是城市基础设施的重要组成部分，由供水系统、排水系统和雨水系统三部分组成。

1. 供水系统供水系统是保障城市居民日常用水需求的基础设施，主要包括水源、水处理、输水管网以及供水设施等组成部分。

水源可以是地下水、河流、湖泊等，通过水处理设施对水进行净化处理后，再经过输水管网输送到用户家中。

2. 排水系统排水系统是保障城市居民废水排放的基础设施，主要包括污水处理、污水管网以及污水收集设施等组成部分。

污水通过管网收集到污水处理厂进行处理，经过过滤、沉淀、生物分解等工艺，将废水中的污染物去除，然后经过排水管网排放到河流或海洋中，保障水体的清洁。

3. 雨水系统雨水系统是保障城市雨水排放的基础设施，主要包括雨水收集、雨水排放以及雨水利用等组成部分。

雨水通过排水系统中的雨水收集设施进行收集，经过排水管网排放到雨水沟或转运至排水设施，同时也可以通过雨水利用系统回收利用，例如用于冲水、灌溉等方面。

二、给排水系统在城市建设中的作用给排水系统在城市建设中起着至关重要的作用，主要体现在以下几个方面。

1. 提供可靠的供水给排水系统能够确保城市居民得到充足、安全的供水，满足他们的日常生活、生产和消防用水需求，促进城市的经济发展和社会进步。

2. 确保废水的安全排放通过排水系统，废水可以得到集中处理，经过污水处理厂进行净化后排放，有效防止废水对环境的污染，减少水污染对人体和生态系统的影响。

3. 保障城市的防洪排涝能力雨水系统的建设使城市具备了更好的防洪排涝能力。

通过雨水收集和排放设施，使得雨水能够及时、高效地排放，减少城市内涝的发生，保护城市的基础设施和居民财产安全。

给水排水管网系统概论要点

3）水压保障。为用户提供标准的用水压力，排水系统具有足够的高程和压力，顺利排入受纳水体。必要时用水泵提升高程，或者通过跌水消能设施降低高程，以保证系统的通畅和稳定。
第14页/共61页
给水排水系统子系统划分
1）原水取水系统
图1.2 给水排水系统示意图
包括水源地（如江河等地表水资源，地下水资源1-，取复水用系水统资；源）、取水
208.71 1950
7445
841
1975
2000
管道长度km
第7页/共61页
9445 2005
城市居民日平均生活用水量
liters/cap.d
年份 1980 1982 1984 1986 1988 1990 1992
用水量 128 132 143 162 170 176 186
年份 1994 1996 1998 2000 2002 2004
• 水量输送：即实现一定水量的位置迁移，满足用水和排水的地点要求；
• 水量调节：即采用贮水措施解决供水、用水与排水的水量不平均问题。
第1章给水排水管网系统概论
§ 1-1 § 1-2 § 1-3 § 1-4 § 1-5
给水排水系统的功能与组成城市用水量变化给水排水系统工作原理给水排水管网系统的功能与组成给水排水管网系统类型与体制
第3页/共61页
1.0 给水排水管网基本概念水工程技术发展历史
• 1619年,伦敦铺管道向家庭用户供水。 • 1804年,苏格兰佩斯利城首次用沉淀池和砂滤池处理用水,马车运送给用
用水量 194 208 214 219 219 212
第8页/共61页
国内部分城市给水系统规模比较（2004年）

市政管网概述

井底板
落底井
垫层
跌水井
▪ 设置：当检查井中上下游管渠的管底落差大于2米。
▪ 跌水井内应有减速、防冲及消能设施。
▪ 形式：竖管式（适应于管径等于或小于400mm管道）、溢流堰式（适应于大于400mm管道）。
▪ 当上下游管渠的管底跌落差小于1m 时，只把检查井低部作成斜坡，不做跌水。
▪ 管道转弯处不宜设跌水井。
精品课件
常用的排水管渠 ▪ 混凝土管和钢筋混凝土管 ▪ 陶土管 ▪ 金属管 ▪ 其他管材
精品课件
混凝土管和钢筋混凝土管
▪ 管口形式：承插式、企口式、平口式。 ▪ 特点： • 管径不超过450mm，长度多为1m。 • 可就地取材，价格较低。 • 适应于排除雨水和污水。 • 抗酸、碱侵蚀性差。 • 管节短，接口多，抗沉降、抗震性差。 • 大口径管的自重大，搬运不便。
水管网、水压调节设施（泵站、减压阀）及水量调节设施（清水池、水塔、高位水池）等构成。如图1-4所示。
精品课件
河流
图1-4（a）地表水源给水管道系统示意图
1-取水构筑物；2-一级泵站；3-水处理构筑物；
4-清水池；5-二级泵站；6-
输水管；7-管网；8-水塔
精品课件
1.4 排水管道系统
1.4.1、排水管道系统的组成排水管道系统一般由废水收集设施、排水管道、水量调节池、提升泵站、废水输水管（渠）和排放口等组成。如图1-10所示。
给水排水系统的功能：向各种不同类别的用户供应满足不同需求的水量和水质，同时承担用户排除废水的收集、输送和处理，达到消除废水中污染物质对于人体健康和保护环境的目的。
给水系统（water supply system）是保障城市居民、工矿企业等用水的各项构筑物和输配水管网组成的系统。

给水排水管道系统概论

根据排水系统所接受的废水的性质和来源不同，废水可分为生活污水、工业废水和雨水三类。
①生活污水主要指居民在日常生活中排出的废水。主要来自住宅、机关、学校、医院、公共建筑、工业企业的生活间等；含有大量有机和无机物、病原微生物等。
②工业废水是指工业企业在生产过程中所排出的废水。主要来自各车间或矿场；由于工业企业的生产类别、生产工艺、使用的原材料以及用水的成分不同，工业废水的水质和水量变化较大。按照污染程度不同，可分为生产污水和生产废水。
给水管网系统主要有统一给水管网系统、分系统给水管网系统和不同输水方式的给水管网系统三种类型。
01
整个给水区域（如城镇）的生活、生产、消防等多项用水均以同一水压和水质、用统一的管网系统供给各个用户。
02
用于地形起伏不大、用户较为集中，且各用户对水质、水压要求相差不大的城镇和工业企业的给水系统。个别用户对水质水压有特殊要求时，进行单独处理。
2、排水体制选择的原则
排水体制的选择，应根据城镇和工业企业规划、当地降雨情况、排放标准、原有排水设施、污水处理和利用情况、地形和水体条件等，在满足环境保护要求的前提下，全面规划，考虑远期发展，通过技术经济比较，综合考虑而定。
3、排水体制的选择
各种排水体制之间没有绝对的好与不好，只能说某一区域或城镇在某一时期更适合采用哪种排水体制！！
根据废水汇集后的处置方式不同，又可分为：直排式合流制排水系统；截流式合流制排水系统；完全合流制排水系统。
1、合流制排水系统
直排式合流制排水系统
01
管道系统的布置就近坡向水体，分若干排出口，混合污水未经处理直接排入水体。（老城区、经济欠发达地区）
02
无处理设施，运行成本低；
03
环境卫生和水体污染问题；

给排水管网考点

给排⽔管⽹考点给⽔排⽔管⽹系统第1章给⽔排⽔管⽹系统概论1、给⽔的⽤途通常分为：⽣活⽤⽔、⼯业⽣产⽤⽔、市政消防⽤⽔三⼤类。

2、给⽔排⽔系统应具备以下三项主要功能：（1）⽔量保障，（2）⽔质保障，（3）⽔压保障。

3、给⽔排⽔系统可以划分以下⼦系统：（1）原⽔取⽔系统，（2）给⽔处理系统，（3）给⽔管⽹系统，（4）排⽔管⽹系统，（5）废⽔处理系统，（6）排放和重复利⽤系统。

4、城市⽤⽔量分类：（1）居民⽣活⽤⽔量，（2）公共实施⽤⽔量，（3）⼯业企业⽣产⽤⽔量和⼯作⼈员⽣活⽤⽔量，（4）消防⽤⽔量，（5）市政⽤⽔量，主要指道路和绿地浇洒⽤⽔量，（5）未预见⽤⽔量及给⽔管⽹漏失⽔量。

5、名词：（1）平均⽇⽤⽔量：即规划年限内，⽤⽔量最多的年总⽤⽔量除以⽤⽔天数。

该值⼀般作为⽔资源规划和确定城市设计污⽔量的依据。

（2）最⾼⽇⽤⽔量：即⽤⽔量最多的⼀年内，⽤⽔量最多的⼀天的总⽤⽔量。

该值⼀般作为取⽔⼯程和⽔处理⼯程规划和设计的依据。

（3）最⾼⽇平均时⽤⽔量：即最⾼⽇⽤⽔量除以24⼩时，得到的最⾼⽇⼩时平均⽤⽔量。

（4）最⾼⽇最⾼时⽤⽔量：⽤⽔量最⾼⽇的24⼩时中，⽤⽔量最⼤的⼀⼩时⽤⽔量。

该值⼀般作为给⽔管⽹⼯程规划与设计的依据。

6、⽤⽔量变化系数⽤⽔量的变化及变化系数⽤⽔量的变化—⽤⽔量在⼀年之中的不同季节、⽉份及⽇期，以及在⼀天24⼩时之间都可能发⽣波动，影响因素—如季节、天⽓、⼯作⽇、休息⽇的变化三个重要的参数，反应⽤⽔量的变化情况，即年变化系数，⽇变化系数和时变化系数。

◆年变化系数—在设计年限内设计⽤⽔量（即最⾼年⽤⽔量）与期限内平均年的⽤⽔量之⽐值。

◆⽇变化系数—在⼀年中，最⾼⽇的⽤⽔量与平均⽇的⽤⽔量之⽐值。

◆时变化系数—在最⾼⽇内，最⾼⼩时的⽤⽔量与平均时的⽤⽔量之⽐值。

7、⽤⽔量变化曲线图：（会作图）P78、清⽔池：⽤于调节给⽔处理⽔量和管⽹中的⽤⽔量之差。

P9清⽔池⽔质：消毒剂作⽤、贮存合格⽔、达“卫⽣标准”⽔量：调节作⽤，满⾜城市取⽔量的要求。

给水排水管网系统

第一章：1.给水排水系统是为人们的生产，生活，消防提供用水和排除废水的设施总称。

2.给水系统的用途：分为生活用水（居民生活用水，公共设施用水，工业企业生活用水），工业生产用水，市政消防三大类。

3.给水排水系统的三项主要功能：水量保障，水质保障，水压保障。

4.给水排水系统的子系统：原水取水系统，及水处理系统，给水管网系统，排水管网系统，废水处理系统，排放和重复利用系统5.城市综合用水量：居民生活用水量，公共设施用水量，工业企业生产用水量和工作人员生活用水量，消防用水量，市政用水量（浇洒道路，和绿地），未预见水量及管网漏失水量。

6.城市综合生活污水量：居民生活用水量，公共设施用水量。

7.平均日用水量：用水量最多的年总用水量除以用水天数8.最高日用水量：用水量最多的一年内用水量最多的一天的用水量。

取水工程，水处理工程规划的依据9.最高日平均时用水量：最高日用水量除以24小时。

10.最高日最高时用水量：用水量最高点24小时中，用水量最大的一小时。

给水管网工程规划的设计依据。

11.日变化系数：最高日用水量与平均日用水量的比值12.时变化系数：最高时用水量与平均时用水量的比值。

13.给水管网系统的构成：输水管（渠），配水管网，水压调节设施（泵站，减压阀），水量调节设施（清水池，水塔，高位水池）等。

14.排水管网系统的构成：废水收集设施，排水管网，排水调蓄池，提升泵站，废水输水管（渠），废水排放口11.给水管网系统类型：（1）按水源数目分类：单水源给水管网系统，多水源给水管网系统。

（2）按系统构成方式分类：统一给水管网系统，分区给水管网系统（串联分区，多级泵站加压，并联分区，不同压力要求的区域用不同的泵站供水）15.废水：生活污水，工业废水，雨水16.排水管网系统的体制：（1）合流制排水系统：1）直排式合流制：将生活污水，工业废水，雨水混合在同一管道系统内排放的排水系统，受纳水体遭受严重污染。

2）截流式合流制：简单易行，节省投资，降低污染物质的排放溢流的混合污水中不仅含有部分旱流污水，而且夹带有晴天沉积在管底的污物，污水厂压力大。

给水排水管网系统

2）工业废水
——工业生产中排出的废水
来源：各类工矿企业。
特点：成分复杂，受工业生产性质和工艺过程的影响明
显，水量和水质变化大，对环境的危害大。
7
工业废水分类：
按照污染程度：生产废水、生产污水
按所含污染物的化学性质：无机污染物的废水；机污染物的废水；含无机和有机污染物的废水。
按所含污染物的主要成分：酸性废水、碱性废水、含氰废水、含铬废水、
根据我国 “九五”计划和建设部规划要求：到2015 年，城市公共排水管网污水收集率不低于80%。
4
课课程程的的主主要要内内容容
概论
-----概述、排水体制、排水系统的布置形式等
污水管道系统设计 -----污水管道的设计原理、方法步骤及注意事项、设计举例
重
雨水管道系统设计 -----雨水管道的设计原理步骤
1
2
1
2
1
2
3
3
3
4
4
4
7
5 6
半分流制排水系统
22
特点： (ⅰ)是完全分流制的改进； (ⅱ)是目前最完善的高标准的排水体制； ( iii ) 卫生条件好，环境效益高； ( iv ) 造价高，投资大； ( v ) 经济条件好，生活水平高，对环境卫生有特殊要求的地方采用；
23
工业企业排水体制：分流制
含镉废水、含汞废水、含酚废水、含油废水、含有机磷废水等。
8
3）降水
指大气降水，包括雨、雪、雹、霜等。一般降水指的是雨水。
雨水特点：一般比较清洁、径流量大。必须及时排泄，是
排水的主要对象之一。降雨初期径流的雨水由于会挟带地面和屋面上
的各种污染物质，使其受到污染，应予以重视。

给水排水管网系统第三版答案

给水排水管网系统第三版答案给水排水管网系统第一章给水排水管网系统概论1、给排水系统功能有哪些？请分类说明。

①水量保障向指定用水点及时可靠提供满足用户需求的用水量，将排出的废水与雨收集输送到指定地点；②水质保障向指定用水点提供符合质量要求的水及按有关水质标准将废水排入受纳水体；③水压保障为用户提供符合标准的用水压力，同时使排水系统具有足够的高程和压力，顺利排水；2、给水的用途有哪几类？分别列举各类用水实例。

有生活用水、工业生产用水和市政消防用水。

生活用水有：居民生活用水（如家里的饮用、洗涤用水）、公共设施用水（如学校、医院用水）、工业企业生活用水（如企业区工人饮用、洗涤用水）；工业生产用水有：产品用水（如制作酸奶饮料的用水）、工艺用水（如水作为溶剂）、辅助用水（如冷却锅炉用水）；市政消防用水有道路清洗、绿化浇灌、公共清洁卫生和消防用水。

3、废水有哪些类型？分别列举各类用水实例。

按所接纳废水的来源分：生活污水、工业废水和雨水。

生活污水：居民生活所造成的废水和工业企业中的生活污水，如洗菜水、冲厕产生的水；工业废水：如乳制废水；雨水：如下雪、下雨产生的水。

4、给水排水系统由哪些子系统组成？各子系统包含哪些设施。

①原水取水系统包括：水源地、取水设施、提升设备和输水管渠等；②给水处理系统包括：各种采用物理化学生物等方法的水质处理设备和构筑物；③给水官网系统包括：输水管渠、配水管网、水压调节设施及水量调节设施等；④排水管网系统包括：污废水收集与输送管渠、水量调节池、提升泵等；⑤废水处理系统包括：各种采用物理化学、生物等方法的水质净化设备和构筑物；⑥排放和重复利用系统包括：废水收纳体和最终处置设施如排放口等。

5、给水排水系统各部分流量是否相同？若不同，是如何调节的？因为用水量和排水量是随时间变化的，所以各子系统一时间内流量不相同，一般是由一些构筑物或设施来调节，比如清水池调节给水处理流量与管网中的用水量之差，调节池和均合池用于调节排水官网流量和排水处理流量之差。

给排水管网系统课件

排水管网系统
排水管网的分类与布局
分类
根据不同的分类标准，排水管网可分为合流制和分流制、重力流和压力流等多种类型。
布局
排水管网的布局应遵循整体规划、因地制宜、远近结合的原则，根据地形、地质、水文等条件进行合理布置，确保排水顺畅。
排水管网的材料与附件
材料
常见的排水管网材料有铸铁管、钢管、混凝土管等，不同材料具有不同的优缺点，应根据实际情况选择。
施工方法与技术
沟槽开挖
根据设计要求和地质条件，采用适当的开挖方法，确保沟槽的尺寸、坡度和深度符合标准。
管材选择与连接
根据设计要求和工程需要，选择合适的管材和连接方式，确保管道的强度、耐久性和密封性。
管道安装与铺设
按照设计图纸和规范要求，进行管道的安装和铺设，确保管道的位置、标高、坡度等参数符合标准。
THANKS FOR WATCHING
感谢您的观看
方案设计
根据需求分析结果，制定初步设计方案。
详细设计
对管网系统进行详细设计，包括管道材料、管径、埋深等。
施工图设计
完成施工图纸设计，为施工提供依据。
优化设计与实践
优化设计
根据实际情况，对设计方案进行优化调整。
实践经验
总结实际运行中的经验教训，不断完善设计理念和方法。
技术创新
关注新技术、新材料的研发和应用，提高管网系统性能。
05
给排水管网系统施工
施工准备与规划
现场勘查
对施工区域进行实地勘察，了解地形、地质、水文等条件，为后
续规划提供依据。
施工组织设计
根据工程规模、要求和现场条件，制定合理的施工组织设计方案，包括施工队伍、材料、设备、进度等方面的安排。
