辊压机说明书

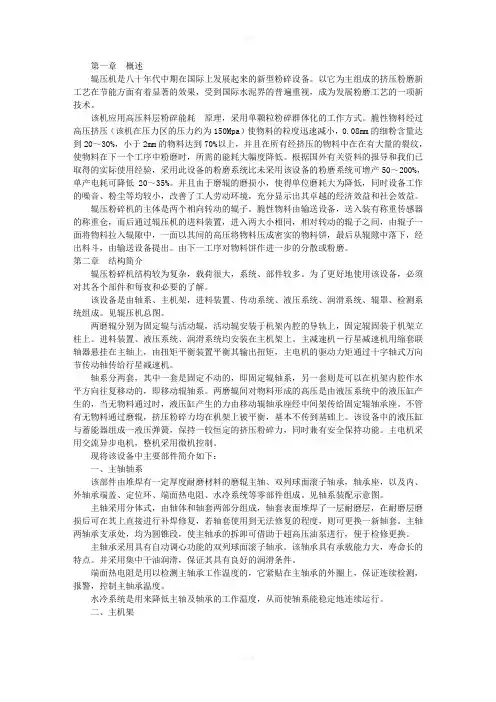

《辊压机手册》word版
第一章概述辊压机是八十年代中期在国际上发展起来的新型粉碎设备。
以它为主组成的挤压粉磨新工艺在节能方面有着显著的效果，受到国际水泥界的普遍重视，成为发展粉磨工艺的一项新技术。
该机应用高压料层粉碎能耗原理，采用单颗粒粉碎群体化的工作方式。
脆性物料经过高压挤压（该机在压力区的压力约为150Mpa）使物料的粒度迅速减小，0.08mm的细粉含量达到20～30%，小于2mm的物料达到70%以上，并且在所有经挤压的物料中在在有大量的裂纹，使物料在下一个工序中粉磨时，所需的能耗大幅度降低。
根据国外有关资料的报导和我们已取得的实际使用经验，采用此设备的粉磨系统比未采用该设备的粉磨系统可增产50～200%，单产电耗可降低20～35%。
并且由于磨辊的磨损小，使得单位磨耗大为降低，同时设备工作的噪音、粉尘等均较小，改善了工人劳动环境，充分显示出其卓越的经济效益和社会效益。
辊压粉碎机的主体是两个相向转动的辊子。
脆性物料由输送设备，送入装有称重传感器的称重仓，而后通过辊压机的进料装置，进入两大小相同，相对转动的辊子之间，由辊子一面将物料拉入辊隙中，一面以其间的高压将物料压成密实的物料饼，最后从辊隙中落下，经出料斗，由输送设备提出。
由下一工序对物料饼作进一步的分散或粉磨。
第二章结构简介辊压粉碎机结构较为复杂，载荷很大，系统、部件较多。
为了更好地使用该设备，必须对其各个部件和每夜和必要的了解。
该设备是由轴系、主机架，进料装置、传动系统、液压系统、润滑系统、辊罩、检测系统组成。
见辊压机总图。
两磨辊分别为固定辊与活动辊，活动辊安装于机架内腔的导轨上，固定辊固装于机架立柱上。
进料装置、液压系统、润滑系统均安装在主机架上。
主减速机－行星减速机用缩套联轴器悬挂在主轴上，由扭矩平衡装置平衡其输出扭矩，主电机的驱动力矩通过十字轴式万向节传动轴传给行星减速机。
轴系分两套，其中一套是固定不动的，即固定辊轴系，另一套则是可以在机架内腔作水平方向往复移动的，即移动辊轴系。
14065液压系统说明书C版
辊压机运行过程中，当活动辊两端间隙发生变化，需要调节时，根据控制程序发 出的信号，液压站及组合控制阀块相关控制阀门动作，对液压缸压力进行加压或减压 调节，从而调整活动辊的位置，对活动辊辊隙进行纠偏调整。当活动辊纠偏完成后， 恢复保压运行工况。
组合控制阀块上设置有安全溢流阀，可对液压缸的工作压力进行限制。当液压缸 内压力达到设计最高压力时，组合控制阀块上的多功能阀组动作，可在极短时间内， 将液压缸的工作压力卸压。
2
CLF14065 辊压机液压系统使用说明书
二、主要技术参数：
1. 液压站型号： 2. 液压站额定压力： 3. 液压泵额定流量： 4. 电机功率： 5. 过滤精度： 6. 液压缸活塞直径： 7. 液压缸活塞杆直径： 8. 工作行程： 9. 使用介质： 10. 油箱容积： 11. 重量：
1
CLF14065 辊压机液压系统使用说明书
一、概述：
辊压机在运行过程中，物料通过固定辊与活动辊之间时，在两辊的压力作用下而 被挤碎。在物料被压辊挤压的过程中，物料对压辊的反作用力将会使辊压机活动辊产 生回退力，向活动辊上施压并维持固定辊与活动辊之间的辊隙稳定是由液压控制系统 完成的。
对活动辊两端施压，由配置于辊压机本体上的四个液压缸进行，每两个液压缸为 一组，两组液压缸分别置于活动辊两侧，对称装配在端部件上。液压缸施压于活动辊 两侧轴承座上，从而传递到两辊之间的物料上。每组液压缸的压力控制各由一个组合 控制阀块控制，组合控制阀块安装在辊压机活动辊侧端部件上。组合控制阀块主要由 集成块、蓄能器、电磁换向阀、节流阀、单向阀、溢流阀、压力传感器、快速卸荷阀 组及测压接头组成。液压缸内液压油的补充及排泄，均由组合控制阀块上相关液压元 器件进行控制。
辊压机安装使用说明书
RP120-80辊压机安装使用说明书编制：张光宇审查：王素玲标准：陶慧萍洛阳矿山机械厂目录1、综述2、主要技术性能3、结构简介4、设备安装5、设备的调试与试运转6、辊压机的正常操作7、设备的维护与故障处理8、其他说明9、附图4张1、综述辊压机由于器显著的节能、增产优点，被世界上公认为是国际八十年代最先进的粉磨设备，近几年在世界范围内得到了迅速的推广。
结合中国的实际情况，我厂从联邦德国的KHD公司引进了辊压机的设计，制造技术，并在次基础上，完善设计了辊压机产品系列可以满足各种规范粉磨系统的需要。
1．1、辊压机工作原理辊压机由两个相向且同步旋转的挤压辊组成，具有一定料压的物料经可调式喂料装置被挤压辊连续带入辊间，同时液压系统向挤压辊施以足够大的挤压力，物料在50Mpa以上的高压作用下变成实压料饼从机下排除。
这种料饼含有一定比例的成品细粉而且粗颗粒内部也充满了裂纹，这样强度大大降低，对进一步粉磨极为有利，从而使整个粉磨系统的电耗得以显著降低。
辊压机的挤压辊连续的直接作用在物料层上，物料主要在高压作用下迅速粉碎。
1．2、辊压机粉磨的主要特点：根据辊压机在水泥工业的实际应用结果，人们终结出如下主要特点：（1）生产效率高：在粉磨系统中安装辊压机，可以粉磨设备的潜在能力得以充分发挥，增加产量，提高整个系统的生产效率。
（2）降低粉磨电耗，用辊压机粉磨物料，可以使粉磨系统的总电耗显著降低。
（3）节省投资，便于维修：对于同样生产能力要求的辊压机与管磨机、相比，辊压机结构简单，体积小，重量轻，占用厂房空间小，可以节省设备投资。
同时也有利于对原有粉磨系统进行设备改造，此外，辊压机的操作，维修也非常简便。
（4）工作环境好：物料在挤压辊罩内，被连续稳定的挤压粉碎，有害粉尘不易扩散；同时由于近乎无冲击发生，故辊压机的噪音比管磨机等小的多。
1．3、辊压机的应用辊压机除了用于水泥生料和熟料的粉磨外，还可以用于煤炭金属矿石，化工原料的脆性物料的粉磨。

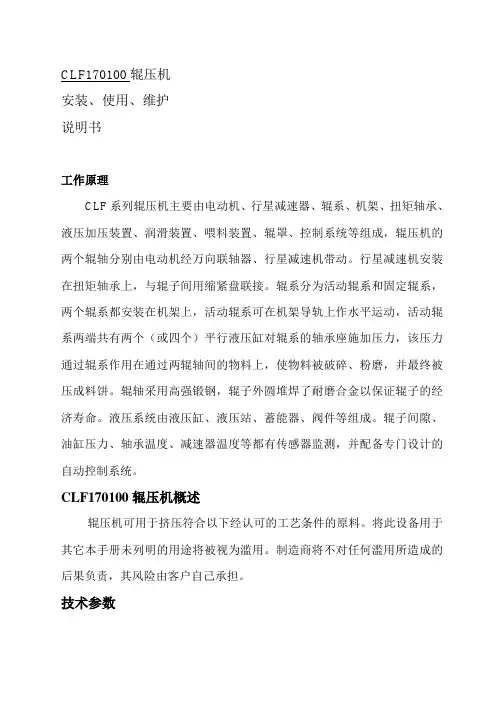

CLF170100辊压机说明书
1.液压站油箱内液压油油位由一个液位控制器进行检测，设置为低位 报警，延时 5 分钟后，报警信号如未消除，将会发出辊压机停机报警信号。
2.油箱内液压油温度由一个铂热电阻进行检测，当油温低于 15℃时， 电加热器供电，对油箱内液压油进行加热；当液压油温度达到 20℃时，加 热器断电。
3.液压泵在运行中，如液压站油箱内油温达到 35℃时，应将液压站冷 却器供水管路上冷却水阀门打开，向冷却器供水冷却液压油。
7.3
工作压力
MPa
8.5~11
蓄能器充氮压力
MPa
5.1~6.5
5
机械数据
5.1
主电机
型号
YR500-4
功率
KW
900
转速
r/min
1485
电压
KV
10
防护等级
IP24
安装方式
卧式
5.2
行星减速器
型号
RPG29-80
速比
83.767
最大输出转矩
KNM
1060
润滑方式
强制润滑
5.3
万向联轴器
型号
SWC285DH1
式将减速机推入辊轴。 3. 润滑系统，尤其是液压系统之间的连接管道必须严格按照《液压管
道安装规范》酸洗清洁。严禁采用未经酸洗或酸洗不干净的连接管 道。 4. 定辊电机与减速机高速轴在同一线上，动辊电机与减速机高速周有 30mm（辊径 1700mm）的偏移量，偏移位置详见设备总图。严禁将 动辊电机与高速轴安装于同一条线上。
利君辊压机说明书

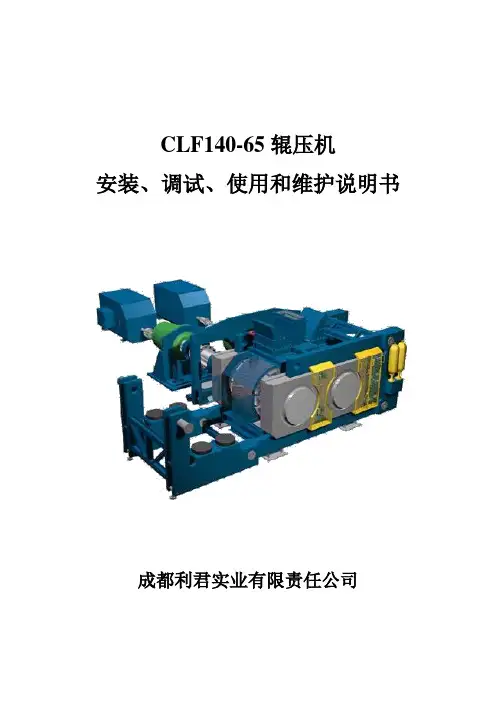

CLF140-65辊压机安装、调试、使用和维护说明书成都利君实业有限责任公司5.1辊压机单机空载及试车条件辊压机安装水平的好坏，将直接对辊压机的调试及运行产生影响，辊压机在安装过程中必须注意问题的；1、下机架必须找正找平后，才可以进行下一步安装。
