标准化检修作业程序（道岔）一、检修前准备：1、人员准备：检修前确认防护人员及检修人员精神状态良好。
室内防护人员：（1）责任心强、口齿伶俐、咬字吐字清晰。
有一定的故障处理能力。
（2）熟悉室内外设备的分布状况，室内各类保险的容量。
（3）明白当日检修及配合内容、影响范围。
（4）登、消记程序内容按照电务段要求严格执行。
工作中严格执行联系登记要点制度，坚持复诵制度，联系用语简明规范，不讲与工作无关的话。
做好排路、接近、邻线来车“三预告”。
联系登记：（1）、室内电务检修人员于天窗点前30分钟到车站在《行车设备检查登记簿》内办理登记要点手续。
天窗集中修联系登记模式：X月X日X时X分：根据施工计划，X月X日X时X分至X时X分，检修（下）上行XX设备（道岔、轨道、信号机），影响上（下）行线设备使用，停止上（下）行线接发列车及调车作业。
实际给点时间X时X分至X时X分调度命令号XX号电务：XX车站：XX消记模式：X月X日X时X分：上（下）行线XX设备检修完毕，试验良好，交付使用。
调度命令号XX号电务：XX车站：XX2、室外作业人员：（1）检修人员应实行双人双岗作业并指定现场防护员，严禁单人上道作业。
（2）检修人员上道作业前应再次确认检修内容、影响范围并相互检查各类防护用品穿戴是否整齐、规范。
（3）检查通信工具是否良好、并与室内防护人员、其他小组相互呼叫保证室内外检修人员呼叫畅通。
（4）严把安全关，检修者应清楚有关人身安全注意事项和检修设备的关键及作业程序。
二、工器具材料准备：1.工器具准备：笔、笔记本、对讲机、万用表、手摇把、250#、300#、450#扳手、30/32#（27/30）梅花扳手、复式交分道岔专用扳手、2把毛刷（一把涂油另一把卫生清扫并做好绝缘防护）、手锤、钢丝刷、大钳子、大尖嘴钳子、150#、300#改锥（--、+）、2/4MM板、5米盒尺、道岔钥匙、五角钥匙、转辙机专用工具、4#、6#、8#管拧子、2.材料准备：测试记录卡、五角锁头、棉纱、破布、机油、1.0铁丝、3T、5T、9T挤切削、各类开口销、螺母、垫片、环形绝缘、筒型绝缘、绝缘垫、绝缘板要求：（1）工具与材料分开管理(使用俩个工具包)（2）将工具包与材料包统一放置到电缆盒基础处三、检修程序及内容1、登记室内防护人员按规定在《行车设备检查登记薄》内登记，所检修设备的名称、要点时间、影响范围要登记清楚。

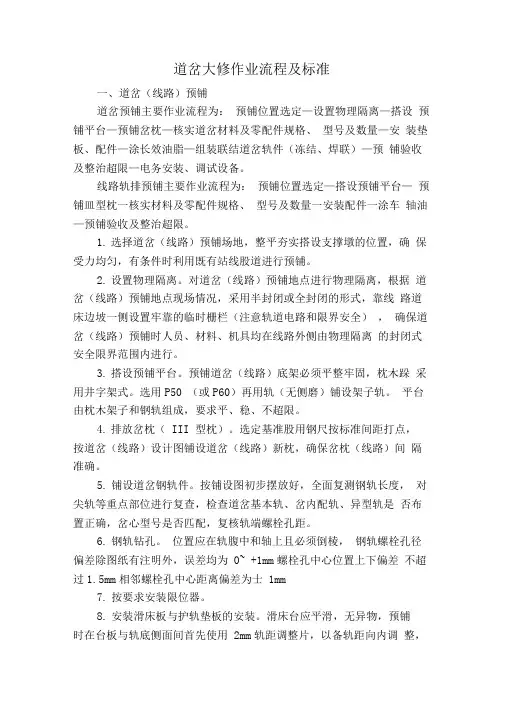

(铁路)道岔大修作业流程及标准(2020年版)
道岔大修作业流程及标准一、道岔（线路）预铺道岔预铺主要作业流程为：预铺位置选定—设置物理隔离—搭设预铺平台—预铺岔枕—核实道岔材料及零配件规格、型号及数量—安装垫板、配件—涂长效油脂—组装联结道岔轨件（冻结、焊联）—预铺验收及整治超限—电务安装、调试设备。
线路轨排预铺主要作业流程为：预铺位置选定—搭设预铺平台—预铺Ⅲ型枕—核实材料及零配件规格、型号及数量—安装配件—涂车轴油—预铺验收及整治超限。
1.选择道岔（线路）预铺场地，整平夯实搭设支撑墩的位置，确保受力均匀，有条件时利用既有站线股道进行预铺。
2.设置物理隔离。
对道岔（线路）预铺地点进行物理隔离，根据道岔（线路）预铺地点现场情况，采用半封闭或全封闭的形式，靠线路道床边坡一侧设置牢靠的临时栅栏（注意轨道电路和限界安全），确保道岔（线路）预铺时人员、材料、机具均在线路外侧由物理隔离的封闭式安全限界范围内进行。
3.搭设预铺平台。
预铺道岔（线路）底架必须平整牢固，枕木跺采用井字架式。
选用P50（或P60）再用轨（无侧磨）铺设架子轨。
平台由枕木架子和钢轨组成，要求平、稳、不超限。
4.排放岔枕（III型枕）。
选定基准股用钢尺按标准间距打点，按道岔（线路）设计图铺设道岔（线路）新枕，确保岔枕（线路）间隔准确。
5.铺设道岔钢轨件。
按铺设图初步摆放好，全面复测钢轨长度，对尖轨等重点部位进行复查，检查道岔基本轨、岔内配轨、异型轨是否布置正确，岔心型号是否匹配，复核轨端螺栓孔距。
6.钢轨钻孔。
位置应在轨腹中和轴上且必须倒棱，钢轨螺栓孔径偏差除图纸有注明外，误差均为0～+1mm；螺栓孔中心位置上下偏差不超过1.5mm；相邻螺栓孔中心距离偏差为±1mm。
7.按要求安装限位器。
8.安装滑床板与护轨垫板的安装。
滑床台应平滑，无异物，预铺时在台板与轨底侧面间首先使用2mm轨距调整片，以备轨距向内调整，同时尽量使垫板靠近外侧定位，进行轨距调整时可适当增减调整片，特别注意的是应使轨道中心两侧的滑床台的轨距调整片总厚度趋于一致，调整后的轨距顺坡应符合要求。
(铁路)道岔大修作业流程及标准(2020年版)
道岔大修作业流程及标准一、道岔（线路）预铺道岔预铺主要作业流程为：预铺位置选定—设置物理隔离—搭设预铺平台—预铺岔枕—核实道岔材料及零配件规格、型号及数量—安装垫板、配件—涂长效油脂—组装联结道岔轨件（冻结、焊联）—预铺验收及整治超限—电务安装、调试设备。
线路轨排预铺主要作业流程为：预铺位置选定—搭设预铺平台—预铺皿型枕一核实材料及零配件规格、型号及数量一安装配件一涂车轴油—预铺验收及整治超限。
1.选择道岔（线路）预铺场地，整平夯实搭设支撑墩的位置，确保受力均匀，有条件时利用既有站线股道进行预铺。
2.设置物理隔离。
对道岔（线路）预铺地点进行物理隔离，根据道岔（线路）预铺地点现场情况，采用半封闭或全封闭的形式，靠线路道床边坡一侧设置牢靠的临时栅栏（注意轨道电路和限界安全），确保道岔（线路）预铺时人员、材料、机具均在线路外侧由物理隔离的封闭式安全限界范围内进行。
3.搭设预铺平台。
预铺道岔（线路）底架必须平整牢固，枕木跺采用井字架式。
选用P50 （或P60）再用轨（无侧磨）铺设架子轨。
平台由枕木架子和钢轨组成，要求平、稳、不超限。
4.排放岔枕（III 型枕）。
选定基准股用钢尺按标准间距打点，按道岔（线路）设计图铺设道岔（线路）新枕，确保岔枕（线路）间隔准确。
5.铺设道岔钢轨件。
按铺设图初步摆放好，全面复测钢轨长度，对尖轨等重点部位进行复查，检查道岔基本轨、岔内配轨、异型轨是否布置正确，岔心型号是否匹配，复核轨端螺栓孔距。
6.钢轨钻孔。
位置应在轨腹中和轴上且必须倒棱，钢轨螺栓孔径偏差除图纸有注明外，误差均为0~ +1mm螺栓孔中心位置上下偏差不超过1.5mm相邻螺栓孔中心距离偏差为士1mm7.按要求安装限位器。
8.安装滑床板与护轨垫板的安装。
滑床台应平滑，无异物，预铺时在台板与轨底侧面间首先使用2mm轨距调整片，以备轨距向内调整，同时尽量使垫板靠近外侧定位，进行轨距调整时可适当增减调整片，特别注意的是应使轨道中心两侧的滑床台的轨距调整片总厚度趋于一致，调整后的轨距顺坡应符合要求。

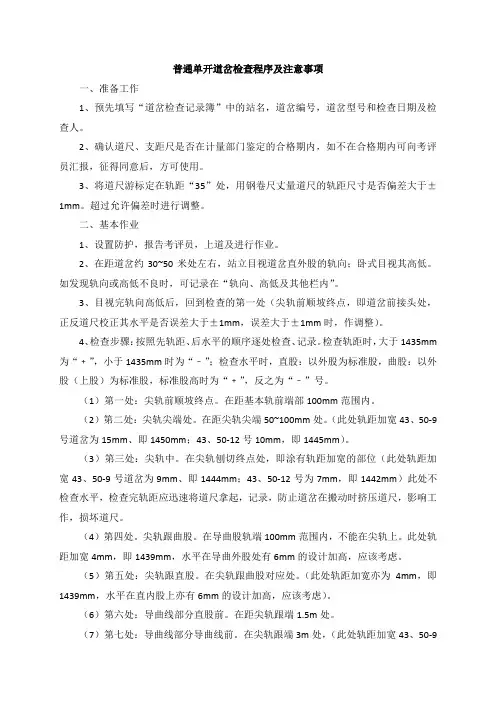

普通单开道岔检查程序及注意事项
普通单开道岔检查程序及注意事项一、准备工作1、预先填写“道岔检查记录簿”中的站名，道岔编号，道岔型号和检查日期及检查人。
2、确认道尺、支距尺是否在计量部门鉴定的合格期内，如不在合格期内可向考评员汇报，征得同意后，方可使用。
3、将道尺游标定在轨距“35”处，用钢卷尺丈量道尺的轨距尺寸是否偏差大于±1mm。
超过允许偏差时进行调整。
二、基本作业1、设置防护，报告考评员，上道及进行作业。
2、在距道岔约30~50米处左右，站立目视道岔直外股的轨向；卧式目视其高低。
如发现轨向或高低不良时，可记录在“轨向、高低及其他栏内”。
3、目视完轨向高低后，回到检查的第一处（尖轨前顺坡终点，即道岔前接头处，正反道尺校正其水平是否误差大于±1mm，误差大于±1mm时，作调整）。
4、检查步骤：按照先轨距、后水平的顺序逐处检查、记录。
检查轨距时，大于1435mm 为“﹢”，小于1435mm时为“﹣”；检查水平时，直股：以外股为标准股，曲股：以外股（上股）为标准股，标准股高时为“﹢”，反之为“﹣”号。
（1）第一处：尖轨前顺坡终点。
在距基本轨前端部100mm范围内。
（2）第二处：尖轨尖端处。
在距尖轨尖端50~100mm处。
（此处轨距加宽43、50-9号道岔为15mm、即1450mm；43、50-12号10mm，即1445mm）。
（3）第三处：尖轨中。
在尖轨刨切终点处，即涂有轨距加宽的部位（此处轨距加宽43、50-9号道岔为9mm、即1444mm；43、50-12号为7mm，即1442mm）此处不检查水平，检查完轨距应迅速将道尺拿起，记录，防止道岔在搬动时挤压道尺，影响工作，损坏道尺。
（4）第四处。
尖轨跟曲股。
在导曲股轨端100mm范围内，不能在尖轨上。
此处轨距加宽4mm，即1439mm，水平在导曲外股处有6mm的设计加高，应该考虑。
（5）第五处：尖轨跟直股。
在尖轨跟曲股对应处。
（此处轨距加宽亦为4mm，即1439mm，水平在直内股上亦有6mm的设计加高，应该考虑）。
道岔检修流程

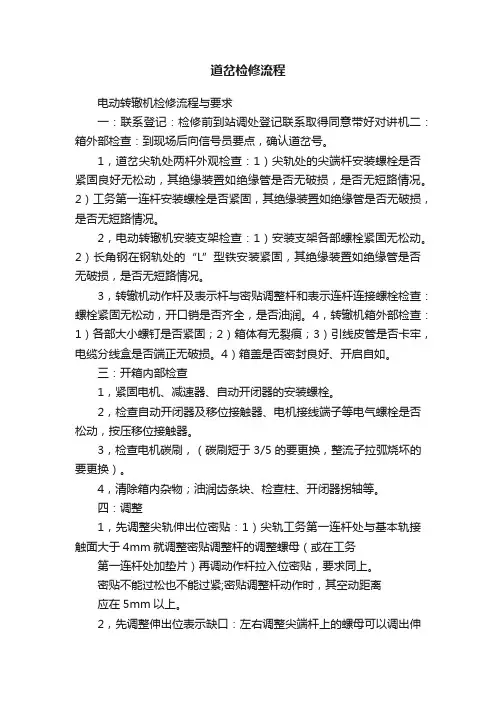

道岔检修流程电动转辙机检修流程与要求一：联系登记：检修前到站调处登记联系取得同意带好对讲机二：箱外部检查：到现场后向信号员要点，确认道岔号。
1，道岔尖轨处两杆外观检查：1）尖轨处的尖端杆安装螺栓是否紧固良好无松动，其绝缘装置如绝缘管是否无破损，是否无短路情况。
2）工务第一连杆安装螺栓是否紧固，其绝缘装置如绝缘管是否无破损，是否无短路情况。
2，电动转辙机安装支架检查：1）安装支架各部螺栓紧固无松动。
2）长角钢在钢轨处的“L”型铁安装紧固，其绝缘装置如绝缘管是否无破损，是否无短路情况。
3，转辙机动作杆及表示杆与密贴调整杆和表示连杆连接螺栓检查：螺栓紧固无松动，开口销是否齐全，是否油润。
4，转辙机箱外部检查：1）各部大小螺钉是否紧固；2）箱体有无裂痕；3）引线皮管是否卡牢，电缆分线盒是否端正无破损。
4）箱盖是否密封良好、开启自如。
三：开箱内部检查1，紧固电机、减速器、自动开闭器的安装螺栓。
2，检查自动开闭器及移位接触器、电机接线端子等电气螺栓是否松动，按压移位接触器。
3，检查电机碳刷，（碳刷短于3/5的要更换，整流子拉弧烧坏的要更换）。
4，清除箱内杂物；油润齿条块、检查柱、开闭器拐轴等。
四：调整1，先调整尖轨伸出位密贴：1）尖轨工务第一连杆处与基本轨接触面大于4mm就调整密贴调整杆的调整螺母（或在工务第一连杆处加垫片）再调动作杆拉入位密贴，要求同上。
密贴不能过松也不能过紧;密贴调整杆动作时，其空动距离应在5mm以上。
2，先调整伸出位表示缺口：左右调整尖端杆上的螺母可以调出伸出位的缺口到1.5—2mm.3，再调整拉入位的表示缺口：旋出箱体上表示杆的保护套筒，松开表示杆前段的一个螺栓（加强型表示杆的螺栓在后端），再用一字起子或扳手调整表示杆后端的一个螺栓可调整缺口到1.5—2mm,调好后紧固前段的螺栓。
4，调整自动开闭器动接点在静接点的打入深度不小于4mm。
动接点在静接点内有窜动时应保证接点深度不少于2mm。

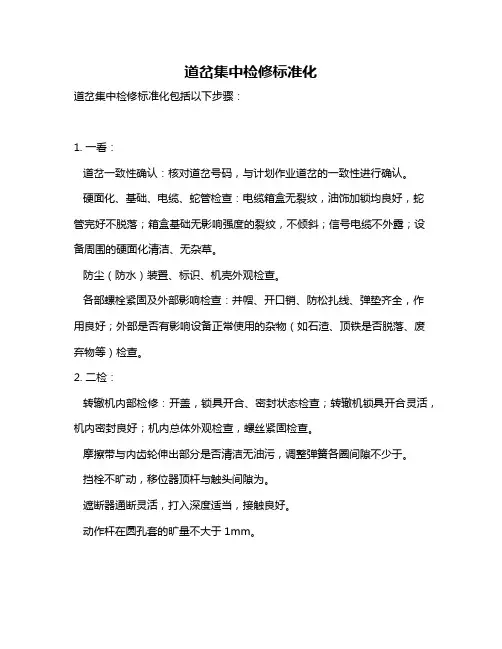

道岔集中检修标准化
道岔集中检修标准化
道岔集中检修标准化包括以下步骤：
1. 一看：
道岔一致性确认：核对道岔号码，与计划作业道岔的一致性进行确认。
硬面化、基础、电缆、蛇管检查：电缆箱盒无裂纹，油饰加锁均良好，蛇管完好不脱落；箱盒基础无影响强度的裂纹，不倾斜；信号电缆不外露；设备周围的硬面化清洁、无杂草。
防尘（防水）装置、标识、机壳外观检查。
各部螺栓紧固及外部影响检查：并帽、开口销、防松扎线、弹垫齐全，作用良好；外部是否有影响设备正常使用的杂物（如石渣、顶铁是否脱落、废弃物等）检查。
2. 二检：
转辙机内部检修：开盖，锁具开合、密封状态检查；转辙机锁具开合灵活，机内密封良好；机内总体外观检查，螺丝紧固检查。
摩擦带与内齿轮伸出部分是否清洁无油污，调整弹簧各圈间隙不少于。
挡栓不旷动，移位器顶杆与触头间隙为。
遮断器通断灵活，打入深度适当，接触良好。
动作杆在圆孔套的旷量不大于1mm。
结合部状态检查：密贴检查、肥边检查；用塞尺自尖轨尖端顺滑至后部刨切点，检查密贴状态良好；尖轨、基本轨无明显影响密贴的肥边。
尖轨吊空、滑床板等状态检查：滑床板作用良好、不松脱，滑床板空吊连续不超过三块，无脱焊、断裂、塌陷、凹槽、侧斜，尖轨无严重翘头、外翻。
尖轨爬行观测：观测工务框架方正，尖轨、基本轨爬行量不超过20mm。
顶铁、间隔铁观测：顶铁、间隔铁、轨撑、轨距块作用良好，间隔铁螺丝松紧适宜，结合部无“三道缝”等工务不良情况，顶铁与轨腰的间隙不应大于且间隙均匀。
通过以上步骤的标准化操作，可以有效提高道岔检修的效率和安全性，确保铁路运输的正常运行。
复式交分道岔检修作业程序标准

6．检查长、短角钢无变型、裂纹等异状。
7．各部螺栓的螺纹部分清扫、注油、紧固并达到紧固力矩
三
转辙机
1．外壳不破损，配件齐全。盖严密，加锁装置良好。
2．检查安装装置完好、安装牢固，各部螺栓的螺纹部分清扫、注油、紧固并达到紧固力矩防松措施完好。蛇管完整固定良好。
2．观察整机工作状态良好，无异常噪声。
3．道岔尖轨、心轨的第一拉杆处4mm试验应不锁闭，并能由室内操纵变位，2mm试验应能锁闭。
4．检查测试尖端杆、密贴调整杆、角钢及道岔连接杆等处的绝缘良好。各杆件及附件间不相碰且不能与工务垫板、钢轨底相碰。
2)“天窗”点内检修作业
A．重点作业：
程序
项目
内容及技术标准
备注
一
处理
问题
检修前，应先克服已经发现的设备问题，.重点是可能影响设备运用的缺点及隐患。
作业时应断开安全接点
二
使用手摇把转换道岔试验
1．插入手摇把时安全接点应可靠断开。
2．道岔应能转换到底，尖轨、心轨密贴，锁闭良好，无过大反弹力，强度适当，各连接杆处应密贴一致。
3．检查各杆件的销孔旷动量在标准范围内。
3．检查摩擦带完整，支撑垫不碰夹板，弹簧各圈间隙不小于1.5mm.。
4．摩擦带及齿轮伸出部分清洁、无油。
五
自动
开闭器
1．检查接点罩完好、螺钉齐全。
2．检查胶木完好，紧固接点座。
3．静接点片不松动、无异状，动接点无脱落可能，各接点排列整齐，动、静接点接触良好，接触深度符合要求。
4．检查拉簧弹力适当，作用良好。
4．取出主销，付销应能使移位接触器作用良好。
