Proteus仿真软件使用方法

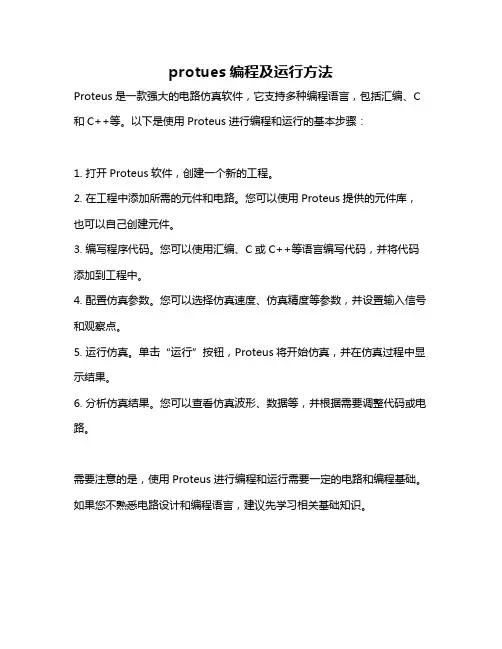

protues编程及运行方法
protues编程及运行方法
Proteus是一款强大的电路仿真软件，它支持多种编程语言，包括汇编、C 和C++等。
以下是使用Proteus进行编程和运行的基本步骤：
1. 打开Proteus软件，创建一个新的工程。
2. 在工程中添加所需的元件和电路。
您可以使用Proteus提供的元件库，也可以自己创建元件。
3. 编写程序代码。
您可以使用汇编、C或C++等语言编写代码，并将代码添加到工程中。
4. 配置仿真参数。
您可以选择仿真速度、仿真精度等参数，并设置输入信号和观察点。
5. 运行仿真。
单击“运行”按钮，Proteus将开始仿真，并在仿真过程中显示结果。
6. 分析仿真结果。
您可以查看仿真波形、数据等，并根据需要调整代码或电路。
需要注意的是，使用Proteus进行编程和运行需要一定的电路和编程基础。
如果您不熟悉电路设计和编程语言，建议先学习相关基础知识。
proteus的使用方法
Proteus软件使用方法Proteus软件使用方法一2008-11-18 20:47Proteus软件是Labcenter Electronics公司的一款电路设计与仿真软件，它包括ISIS、ARES等软件模块，ARES模块主要用来完成PCB的设计，而ISIS模块用来完成电路原理图的布图与仿真。
Proteus的软件仿真基于VSM技术，它与其他软件最大的不同也是最大的优势就在于它能仿真大量的单片机芯片，比如MCS-51系列、PIC系列等等，以及单片机外围电路，比如键盘、LED、LCD等等。
通过Proteus软件的使用我们能够轻易地获得一个功能齐全、实用方便的单片机实验室。
本文中由于我们主要使用Proteus软件在单片机方面的仿真功能，所以我们重点研究ISIS模块的用法，在下面的内容中，如不特别说明，我们所说的Proteus软件特指其ISIS模块。
在进行下面的操作前，我先说明一点：我的Proteus版本是7.1，如果你使用的是6.9以前的版本，可能你发现在鼠标操作上会略有不同。
这主要表现在6.9以前的版本鼠标左右键的作用与一般软件刚好相反，而7.0以后已经完全改过。
下面我们首先来熟悉一下Proteus的界面。
Proteus是一个标准的Windows窗口程序，和大多数程序一样，没有太大区别，其启动界面如下图所示：如图中所示，区域①为菜单及工具栏，区域②为预览区，区域③为元器件浏览区，区域④为编辑窗口，区域⑤为对象拾取区，区域⑥为元器件调整工具栏，区域⑦为运行工具条。
下面我们就以建立一个和我们在Keil简介中所讲的工程项目相配套的Proteus工程为例来详细讲述Proteus的操作方法以及注意事项。
首先点击启动界面区域③中的“P”按钮（Pick Devices，拾取元器件）来打开“Pick Devices”（拾取元器件）对话框从元件库中拾取所需的元器件。
对话框如下图所示：在对话框中的“Keywords”里面输入我们要检索的元器件的关键词，比如我们要选择项目中使用的AT89C51，就可以直接输入。

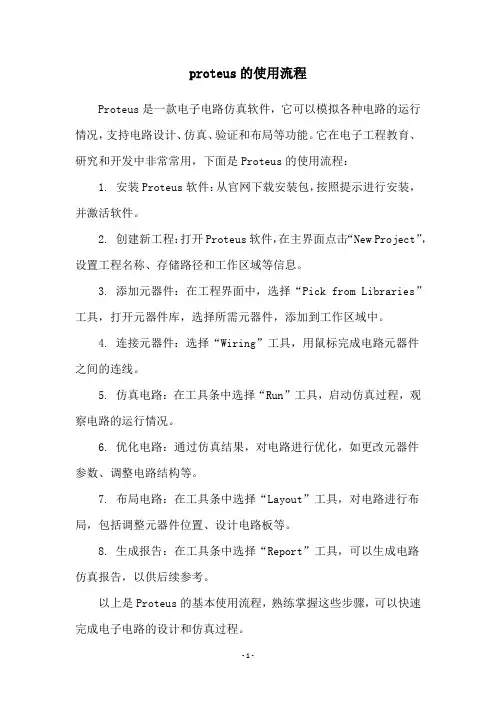

proteus的使用流程
proteus的使用流程
Proteus是一款电子电路仿真软件，它可以模拟各种电路的运行情况，支持电路设计、仿真、验证和布局等功能。
它在电子工程教育、研究和开发中非常常用，下面是Proteus的使用流程：
1. 安装Proteus软件：从官网下载安装包，按照提示进行安装，并激活软件。
2. 创建新工程：打开Proteus软件，在主界面点击“New Project”，设置工程名称、存储路径和工作区域等信息。
3. 添加元器件：在工程界面中，选择“Pick from Libraries”工具，打开元器件库，选择所需元器件，添加到工作区域中。
4. 连接元器件：选择“Wiring”工具，用鼠标完成电路元器件
之间的连线。
5. 仿真电路：在工具条中选择“Run”工具，启动仿真过程，观察电路的运行情况。
6. 优化电路：通过仿真结果，对电路进行优化，如更改元器件
参数、调整电路结构等。
7. 布局电路：在工具条中选择“Layout”工具，对电路进行布局，包括调整元器件位置、设计电路板等。
8. 生成报告：在工具条中选择“Report”工具，可以生成电路
仿真报告，以供后续参考。
以上是Proteus的基本使用流程，熟练掌握这些步骤，可以快速完成电子电路的设计和仿真过程。

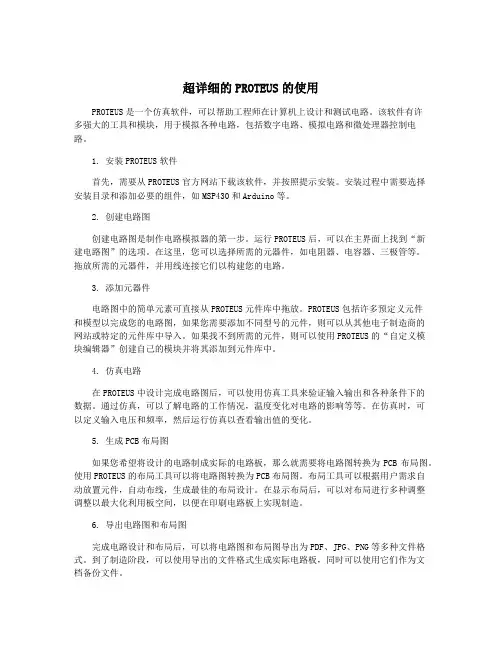

超详细的PROTEUS的使用
超详细的PROTEUS的使用PROTEUS是一个仿真软件，可以帮助工程师在计算机上设计和测试电路。
该软件有许多强大的工具和模块，用于模拟各种电路，包括数字电路、模拟电路和微处理器控制电路。
1. 安装PROTEUS软件首先，需要从PROTEUS官方网站下载该软件，并按照提示安装。
安装过程中需要选择安装目录和添加必要的组件，如MSP430和Arduino等。
2. 创建电路图创建电路图是制作电路模拟器的第一步。
运行PROTEUS后，可以在主界面上找到“新建电路图”的选项。
在这里，您可以选择所需的元器件，如电阻器、电容器、三极管等。
拖放所需的元器件，并用线连接它们以构建您的电路。
3. 添加元器件电路图中的简单元素可直接从PROTEUS元件库中拖放。
PROTEUS包括许多预定义元件和模型以完成您的电路图，如果您需要添加不同型号的元件，则可以从其他电子制造商的网站或特定的元件库中导入。
如果找不到所需的元件，则可以使用PROTEUS的“自定义模块编辑器”创建自己的模块并将其添加到元件库中。
4. 仿真电路在PROTEUS中设计完成电路图后，可以使用仿真工具来验证输入输出和各种条件下的数据。
通过仿真，可以了解电路的工作情况，温度变化对电路的影响等等。
在仿真时，可以定义输入电压和频率，然后运行仿真以查看输出值的变化。
5. 生成PCB布局图如果您希望将设计的电路制成实际的电路板，那么就需要将电路图转换为PCB布局图。
使用PROTEUS的布局工具可以将电路图转换为PCB布局图。
布局工具可以根据用户需求自动放置元件，自动布线，生成最佳的布局设计。
在显示布局后，可以对布局进行多种调整调整以最大化利用板空间，以便在印刷电路板上实现制造。
6. 导出电路图和布局图完成电路设计和布局后，可以将电路图和布局图导出为PDF、JPG、PNG等多种文件格式。
到了制造阶段，可以使用导出的文件格式生成实际电路板，同时可以使用它们作为文档备份文件。
proteus使用教程
proteus使用教程Proteus是一款常用的电路仿真软件，可以帮助工程师进行电子电路设计和验证。
下面是Proteus的简单使用教程，希望能给你带来帮助。
1. 下载和安装Proteus软件。
你可以在Labcenter Electronics的官方网站上下载到最新版本的Proteus软件，并按照提示完成安装。
2. 打开Proteus软件。
在软件主界面中，你将看到工具栏、工程管理器和零件库三个主要的区域。
工具栏中包含了常用的工具按钮，工程管理器用于管理你的电路设计工程，而零件库则提供了丰富的电子元器件供你选择。
3. 创建一个新项目。
在工程管理器中，点击“New Project”按钮创建一个新的项目。
选择一个合适的项目名称和保存路径，并点击“OK”按钮。
4. 添加元器件。
在左侧的零件库区域，你可以找到需要使用的元器件。
点击并拖动元器件到画布上。
你可以通过右键点击元器件来选择和编辑参数，如电阻值、电容值等。
5. 连接元器件。
使用“Wire”工具将元器件之间进行连接。
点击“Wire”按钮，然后依次点击元器件的引脚，最后点击要连接的引脚。
这样，你就可以建立元器件之间的电路连接。
6. 设置仿真参数。
在Proteus中，你可以设置各种仿真参数，例如仿真器的类型、仿真时间等。
点击“Run”按钮，在弹出的仿真设置窗口中进行相关设置，然后点击“OK”按钮。
7. 运行仿真。
点击“Run”按钮开始仿真，Proteus将会运行你的电路设计并显示仿真结果。
你可以观察信号波形、测量电流和电压等。
8. 保存和导出。
完成仿真后，可以保存你的工程，并导出仿真结果供其他用途。
点击“File”菜单，选择“Save”保存工程，选择“Export”导出仿真结果。
以上就是Proteus的简单使用教程。
希望能对你有所帮助。
PROTEUS仿真教程
PROTEUS仿真教程第一步：安装PROTEUS软件第二步：创建新项目在PROTEUS软件中，您可以创建新项目来开始您的电路仿真工作。
点击菜单栏中的“File”选项，选择“New Project”来创建一个新项目。
然后输入项目的名称并选择保存路径。
第三步：添加元件在PROTEUS软件中，您可以通过“Library”选项来选择各种电子元件，包括电阻、电容、电压源等。
点击“Library”选项，选择您需要的元件并将其拖动到工作区中。
连接元件之间的引脚以搭建电路。
第四步：设置仿真参数在搭建完电路后，您需要设置仿真参数。
点击菜单栏中的“Graph”选项，选择“Set Simulator Parameters”来设置仿真参数，包括仿真时间、步长等。
您还可以设置输出波形的显示格式和范围。
第五步：运行仿真设置好仿真参数后，点击菜单栏中的“Simulate”选项，选择“Run”来运行仿真。
PROTEUS将模拟您搭建的电路，并显示仿真结果。
您可以查看电压、电流等参数，并分析电路的工作情况。
第六步：调试电路在仿真过程中，您可能会发现电路存在问题，比如输出波形不符合预期，电流过大等。
您可以通过调试电路来解决这些问题。
尝试更改元件参数、连接方式等，并重新运行仿真来检查效果。
第七步：保存和导出仿真结果在完成仿真后，您可以保存仿真结果并导出到其他格式。
点击菜单栏中的“File”选项，选择“Save As”来保存仿真文件。
您还可以导出波形图、数据表等结果，以便后续分析和报告。
总结：本教程介绍了PROTEUS的基本功能和使用方法，帮助您快速上手该软件进行电路仿真工作。
通过创建新项目、添加元件、设置仿真参数、运行仿真、调试电路和保存结果，您可以轻松完成电路仿真工作。
希望本教程对您有所帮助，祝您在PROTEUS软件中取得成功！。
PROTEUS仿真教程
PROTEUS仿真教程本教程将介绍如何使用PROTEUS进行电子电路仿真。
2.打开PROTEUS并创建新项目运行PROTEUS软件后，单击“New Project”按钮创建一个新项目。
选择一个适当的文件夹路径，并为新项目命名。
3.添加电路原理图4.绘制电路原理图5.设置元件参数对于一些元件，您需要设置其参数，例如电源电压、电阻值等。
单击元件并在属性框中输入所需的参数。
6.添加信号发生器为了模拟电路中的信号输入，您可以添加信号发生器。
单击工具栏上的“Virtual Instrument”按钮，并选择“Signal Generator”。
将信号发生器拖放到原理图中，并通过连接线将其连至所需元件。
7.运行仿真绘制完电路原理图后，点击PROTEUS菜单中的“Run”选项卡，然后选择“Start Simulation”来运行仿真。
PROTEUS将模拟电路运行，并生成仿真结果。
8.查看仿真结果在仿真运行完成后，可以查看电路的性能参数和波形图。
单击工具栏上的“Digital Oscilloscope”按钮，并将其拖放到原理图中。
在仿真运行期间，您可以选择不同的信号波形进行查看。
9.保存和导出仿真结果在查看和分析仿真结果后，您可以将其保存到计算机中。
单击“File”菜单中的“Save As”选项，并选择所需的文件格式。
10.布局和打印电路原理图总结：PROTEUS是一款功能强大的电子电路仿真软件，可以帮助工程师快速设计和验证电路原理图。
以上简要介绍了使用PROTEUS进行电子电路仿真的基本步骤，包括创建新项目、绘制电路原理图、设置元件参数、添加信号发生器、运行仿真、查看仿真结果、保存和导出仿真结果以及布局和打印电路原理图。
希望这个教程对您有所帮助。
proteus原理图仿真
proteus原理图仿真
Proteus是一款电子电路设计与仿真软件，它可以帮助工程师进行电子电路的设计、调试和验证。
本文将介绍利用Proteus 进行原理图仿真的基本流程，包括创建原理图、添加元件、连接电路和进行仿真等。
创建原理图：打开Proteus软件，在菜单栏中选择“File”，然后选择“New Project”，输入项目名称并保存。
接着选择“New Schematic”创建一个新的原理图。
添加元件：点击原理图编辑区的“P”键，打开元件库。
在元件库中选择需要的元件，如电阻、电容、晶体管等，并将它们拖拽到原理图编辑区域中。
连接电路：使用“添加线”工具将元件连接起来，确保电路的连接是正确的。
可以使用右键菜单对线进行编辑，如更改线的类型、添加参考标记等。
设置仿真参数：选择菜单栏中的“Debug”-“Run Simulation”进入仿真设置窗口。
在仿真设置窗口中可以设置仿真的参数，如仿真时间、仿真步长等。
确保设置正确后，点击“Run”按钮开始仿真。
分析仿真结果：仿真完成后，可以通过仿真结果窗口来观察电路的工作情况。
可以选择不同的仿真结果图表，如时域波形、频域响应等，以方便分析电路性能。
根据需要，可以对电路进行调试和优化，修改元件参数或者调整电路连接方式，再次进行仿真，直到满意为止。
总之，通过Proteus的原理图仿真功能，工程师们可以方便地设计和验证电子电路的性能，加快项目开发进程，提高设计效率。
proteus仿真经典教程
符号、参数来判断是否找到了所需要的元 件。双击找到的元件名，该元件便拾取到 编辑界面中了。
拾取元件对话框共分四部分，左侧从上 到下分别为直接查找时的名称输入、分类 查找时的大类列表、子类列表和生产厂家 列表。中间为查到的元件。
列表。右侧自上而下分别为元件图形和元件封
装，图1-16中的元件没有显示封装。
ISIS 7 Professional在程序中的位置如图1-12所示。
图1-12 ISIS 7 Professional 在程序中的位置
图1-13为ISIS 7 Professional 运行时的界面。
图1-13 ISIS 7 Professional 运行时的界面
1.2.2 一阶动态电路的设计与仿真
学会合理控制编辑区的视野是元件编辑和电路连 接进行前的首要工作。
Proteus 软件的ISIS原理图设计界面同时还支 持电路仿真模式VSM(虚拟仿真模式)。当电 路元件在调用时，我们选用具有动画演示功 能的器件或具有仿真模型的器件，当电路连 接完成无误后，直接运行仿真按钮，即可实 现声、光、动等逼真的效果，以检验电路硬 件及软件设计的对错，非常直观。
Proteus VSM有两种不同的仿真方式：交互 式仿真和基于图表的仿真。
实时显示系统输出结果
实时显示元器件 引脚电平
图1-8 微处理器交互仿真实例
原理图中的P1为虚拟串口，通过适当设置和引 用，可以直接实现模拟与实际电路一样的串行通信 效果，避免了涉及外围及与PC之间的通信无法实现 的情况。
在Proteus中，虚拟元件及虚拟仪器的种类很多， 我们不必担心单片机与上位机之间的通信如何来仿 真的问题。
图1-16 分类拾取元件示意图
(2) 直接查找和拾取元件
PROTEUS用法教程
图4
图5
（3）放置元器件至图形编辑窗口 在对象选择器窗口中，选中AT89C51，将鼠标置于图形编辑窗 口该对象的欲放置的位置、单击鼠标左键，该对象被完成放置。 同理，将BUTTON、RES等放置到图形编辑窗口中。如图6所 示。 若元器件方向需要调整，先在ISIS对象选择器窗口中单击选中 该元器件，再单击工具栏上相应的转向按钮 ，把元器 件旋转到合适的方向后再将其放置于图形编辑窗口。 若对象位置需要移动，将鼠标移到该对象上，单击鼠标右键， 此时我们已经注意到，该对象的颜色已变至红色，表明该对象 已被选中，按下鼠标左键，拖动鼠标，将对象移至新位置后， 松开鼠标，完成移动操作。 通过一系列的移动、旋转、放置等操作，将元器件放在ISIS编 辑窗口中合适的位置。如图6所示。 （4）放置终端（电源、地） 放置电源操作：单击工具栏中的终端按钮，在对象选择器窗口 中选择“POWER”如图7所示，再在编辑区中要放电源的位置 单击完成。放置地（GROUND）的操作与此类似。
下面开始我们的第一个任务： 1．1 内容：用单片机控制一个LED灯闪烁发光。 用P1口的第一个引脚控制一个LED灯，1秒钟闪烁一次。 1．2 目标： 通过此练习，快速掌握PROTEUS的基本用法 1．3 步骤 1．3．1步骤一： PROTEUS电路设计 整个设计都是在ISIS编辑区中完成的。 （1）单击工具栏上的“新建”按钮，新建一个设计文档。单 击“保存”按钮，弹出如图2所示的“Save ISIS Designe File” 对话框，在文件名框中输入“LED”(简单实例的文件名)，再单 击“保存”按钮，完成新建设计文件操作，其后缀名自动 为.DSN。
图6
图7
（5）元器件之间的连线 Proteus的智能化可以在你想要画线的时候进行自动检测。下 面，我们来操作将电阻R1的右端连接到LED显示器的左端， 如图6所示。当鼠标的指针靠近R1右端的连接点时，跟着鼠 标的指针就会出现一个“□”号，表明找到了R1的连接点， 单击鼠标左键，移动鼠标(不用拖动鼠标)，将鼠标的指针靠 近LED的左端的连接点时，跟着鼠标的指针就会出现一个 “□”号，表明找到了LED显示器的连接点，单击鼠标左键 完成电阻R1和LED的连线。 Proteus具有线路自动路径功能(简称WAR)，当选中两个连接 点后，WAR将选择一个合适的路径连线。WAR可通过使用 标准工具栏里的“WAR”命令按钮 来关闭或打开，也可以 在菜单栏的“Tools”下找到这个图标。 同理，我们可以完成其它连线。在此过程的任何时刻，都可 以按ESC键或者单击鼠标的右键来放弃画线。
Proteus的用法详解
Proteus 的用法详解一、用Proteus的步骤：1、建模板点File→New Design，新建模板并选择模板大小。
点File→Save Design，保存模板。
点Design→Edit Design Properties,，编辑模板的标题和作者等。
点Template→Edit Design Defaults，编辑模板的背景颜色和栅格颜色。
点Template→Set Graphics Styles，编辑线的颜色、总线颜色等颜色。
也可以编辑元件的颜色，如下图：点Template→Set Text Styles，编辑文本的颜色，包括总线标号的颜色。
2、在库中选择所有要用的元器件。
3、画图。
4、点Tools→Global Annotator可以对整个或局部的元件自动编号5、如何把当要把Proteus中的图复制到word中时，需要背景色和元件的颜色都是黑白色。
方法：点File→Export Graphics→Export Bitmap，在颜色选项中选中“D isplay”或“Mono”，然后点Filename按钮，选择输出路径，然后点OK，输出BMP格式的图片。
然后打开word，点插入→图片→来自文件，就可以了。
注：如果在颜色选项中选中“D isplay”，则输出的图片，只背景色和元件的颜色是黑白的，其他的颜色不变；如果在颜色选项中选中“Mono”，则输出的图片中，所有的颜色都是黑白的。
6、如何隐藏元件的<TEXT>容，如下图：方法：选择“Templa te→Set Design Defaults”在弹出的“Edit Design Defaults”窗口中左下角的“Hidden Objects”栏下，将“Show hidden text?”右边的选择框里的钩去掉就OK啦！如下图：7、仿真注：总线的用法：①总线按钮后，开始画总线，画完总线后双击鼠标，就完成了画总线。
②连接普通线和总线时，如果需要弯曲连线的，是在鼠标左键画出连线后，按下Ctrl键后连线就会自动弯曲，然后点击鼠标左键将连线连接到总线上。
如何使用Proteus软件仿真
谢谢观看
此处选择6.Hex文件加载
然后回到小窗口，其他的可以适当根 据需要修改，一般设为默认即可。点 击OK
现在所有的设置完成，开始仿真，点 击左下角的小三角形。可以看见绘图 窗口中的数码管亮起。
点击左下角的两根竖线，可以暂停仿 真，此时右面的绘图窗口中的数码管 停止不再运行，保持数字不变
最后，若是想要关闭仿真，可以点击 左下角的实心正方形，会看到绘图窗 口中的数码管停止不亮。
《基于Proteus仿真的单片机技能应用》是2014年3月电子工业出版社出版的图书，作者是金杰、 郭宝生。
《Proteus教程——电子线路设计、制版与仿真》是2008年9月清华大学出版社出版的图书，作 者是朱清慧、张凤蕊、翟天嵩等。
《基于PROTEUS电路及单片机仿真教程》是2013年西安电子科技大学出版社出版的图书，作者是 熊建平、马鲁娟、李益民。
注意要确保绘图是正确的 设置单片机的晶振要根据硬件来 记得加载二进制文件.HEX
《Proteus电工电子仿真技术实践》是2015年哈尔滨工业大学出版社出版的图书，作者是赵明。
《基于PROTEUS的电路及单片机系统设计与仿真》是2006年5月1日北京航空航天大学出版社出版 的图书，作者是周润景。
如何使用Proteus软件仿真
《基于PROTEUS的AVR单片机设计与仿真》是2007年北京航空航天大学出版社出版发行的图书， 作者是周润景，张丽娜。
Proteus软件就能在电脑上用此软件仿真，能达到同样的效果。
打开Proteus软件，出现以下界面， 右面的一大块是绘图窗口，左面有视 图小窗口，紧挨着下面分别是元器件 列表、控制按钮
《基于PROTEUS的单片机系统设计与仿真实例》是2019年7月机械工业出版社出版的图书，作者 是蒋辉平、周国雄。
Proteus地用法详解
Proteus 的用法详解一、用Proteus的步骤：1、建模板点File→New Design，新建模板并选择模板大小。
点File→Save Design，保存模板。
点Design→Edit Design Properties,，编辑模板的标题和作者等。
点Template→Edit Design Defaults，编辑模板的背景颜色和栅格颜色。
点Template→Set Graphics Styles，编辑线的颜色、总线颜色等颜色。
也可以编辑元件的颜色，如下图：点Template→Set Text Styles，编辑文本的颜色，包括总线标号的颜色。
2、在库中选择所有要用的元器件。
3、画图。
4、点Tools→Global Annotator可以对整个或局部的元件自动编号5、如何把当要把Proteus中的图复制到word中时，需要背景色和元件的颜色都是黑白色。
方法：点File→Export Graphics→Export Bitmap，在颜色选项中选中“Display”或“Mono”，然后点Filename按钮，选择输出路径，然后点OK，输出BMP格式的图片。
然后打开word，点插入→图片→来自文件，就可以了。
注：如果在颜色选项中选中“Display”，则输出的图片，只背景色和元件的颜色是黑白的，其他的颜色不变；如果在颜色选项中选中“Mono”，则输出的图片中，所有的颜色都是黑白的。
6、如何隐藏元件的<TEXT>内容，如下图：方法：选择“Template→Set Design Defaults”在弹出的“Edit Design Defaults”窗口中左下角的“Hidden Objects”栏下，将“Show hidden text?”右边的选择框里的钩去掉就OK啦！如下图：7、仿真注：总线的用法：①总线按钮后，开始画总线，画完总线后双击鼠标，就完成了画总线。
②连接普通线和总线时，如果需要弯曲连线的，是在鼠标左键画出连线后，按下Ctrl键后连线就会自动弯曲，然后点击鼠标左键将连线连接到总线上。
proteus使用方法
proteus使用方法
Proteus是一种电子设计自动化软件工具，常用于电路设计、模拟和调试。
以下是使用Proteus的一般步骤：
1. 安装和启动Proteus：下载并安装Proteus软件，然后启动程序。
2. 创建新项目：打开Proteus，创建一个新项目，并选择所需的电路设计类型（如原理图设计、PCB布局等）。
3. 添加组件：在项目中添加所需的电路组件，可以从库中选择现有的组件，也可以自定义组件。
4. 连接组件：使用适当的连接线将组件连接在一起，以构建所需的电路电路。
5. 编辑组件属性：根据需要，可以编辑每个组件的属性，如名称、值、类型等。
6. 仿真设置：选择仿真设置并进行必要的配置，如仿真参数、步进时间、输入信号等。
7. 运行仿真：运行仿真以验证电路的功能和性能，可以观察输入输出信号、波形和图表。
8. 误差分析和调试：如果仿真结果与预期有差异，可以使用内置的调试工具来分析和解决问题。
9. PCB设计（可选）：如果需要制作电路板，可以使用Proteus的PCB布局工具进行设计，在布局完成后，可进行电路板的追踪、铺铜、生成制造文件等。
10. 输出和导出：完成电路设计和仿真后，可以输出电路图、仿真结果、制造文件等。
请注意，此为一般的Proteus使用步骤，具体操作可能因个人需求和版本差异而略有不同。
建议参考Proteus的官方文档和教程，以获得更详细和专业的指导。
proteus仿真用法
proteus仿真用法
Proteus仿真软件可以用于电子电路设计和验证，以及嵌入式系统开发。
以下是使用Proteus进行仿真的一般步骤：
1. 打开Proteus软件，并创建一个新的电路设计文件（Schematic File）。
2. 在原理图编辑器中，选择并放置所需的元件（如电阻、电容、晶体管等），并使用导线进行连接。
可以通过右键单击元件来设置其属性。
3. 配置元件的参数，如电源电压、电阻阻值等。
4. 添加测试工具，例如信号发生器、示波器、频谱分析仪等，以生成和监测电路中的信号。
5. 进行仿真设置，如仿真时间范围、仿真步长等。
可以使用Proteus的MPLAB X仿真器插件连接到外部硬件进行仿真。
6. 运行仿真，观察电路的行为并收集数据。
可以使用示波器和其他工具来验证电路的性能。
7. 对仿真结果进行分析和评估，以确定电路的工作状态和性能是否符合设计要求。
8. 如有必要，对电路进行调整和优化，并重复以上步骤以进行进一步的仿真和验证。
使用Proteus进行仿真可以帮助设计师在实际制造电路之前，先验证其功能和性能，避免了可能的设计错误和昂贵的实验室测试。
此外，Proteus还提供了自
动化测试和调试功能，使整个设计过程更加高效和可靠。
Proteus常见操作方法
Proteus常见操作方法Proteus是一种功能强大的电子电路设计和仿真软件，主要用于原型设计、调试和验证电子电路的工作原理。
在Proteus中，你可以创建电子电路原型，模拟电路的行为，并且进行一系列的测试和调试。
下面是Proteus常见的一些操作方法。
1. 创建电路图：在Proteus中，你可以创建电路图形来表示电子电路的连接和组件关系。
要创建电路图，请打开Proteus并点击“New Schematic”按钮。
然后，你可以从左侧的元件库中选择所需的组件，并将其拖放到电路图中。
使用电子元件图标将元件连接起来，以形成所需的电路连接。
2. 设置元件属性：在Proteus中，你可以对每个元件设置不同的属性。
例如，你可以设置电阻的阻值，电容的电容值等。
要设置元件属性，请右键单击元件，并选择“Properties”选项。
在打开的对话框中，你可以设置元件的各种属性。
3. 连接元件：在Proteus中，你可以使用连线工具将不同的元件连接在一起。
要连接元件，请选择连线工具，然后单击第一个元件的连接点。
接下来，单击第二个元件的连接点，以建立连接。
4. 仿真电路：Proteus还提供了一个功能强大的仿真引擎，可以模拟电路的行为。
要进行电路仿真，请单击工具栏上的“Run Simulation”按钮。
然后，Proteus将模拟你的电路，并显示其行为。
你可以在仿真引擎的控制面板上设置仿真参数和观察模拟结果。
5. 添加仪器：在仿真过程中，你可以将不同的仪器添加到电路中，以观察电路的行为。
在Proteus中，有各种各样的仪器可供选择，如示波器、谱仪和逻辑分析仪等。
要添加仪器，请单击工具栏上的“AddInstru ment”按钮。
然后，从仪器库中选择所需的仪器，并将其添加到电路中。
6. 进行调试：Proteus提供了强大的调试功能，可帮助你找到电路中的故障和错误。
要进行调试，请单击工具栏上的“Debug”按钮。
然后，Proteus将执行电路，并在出现错误时自动停止。
Proteus仿真软件使用方法
实验八Proteus仿真软件使用方法1.实验目的：（1）了解Proteus仿真软件的使用方法。
（2）了解51单片机编程器Keil与Proteus仿真软件的联用方法。
2.实验要求：通过讲授和操作练习，学会正确使用Proteus仿真软件及Keil编程及其联合调试。
3.实验容：（1）Proteus 仿真软件介绍Proteus 软件是由英国LabCenter Electronics 公司开发的EDA工具软件，由ISIS和ARES 两个软件构成，其中ISIS是一款便捷的电子系统仿真平台软件，ARES是一款高级的布线编辑软件。
它集成了高级原理布线图、混合模式SPICE电路仿真、PCB设计以及自动布线来实现一个完整的电子设计。
通过Proteus ISIS软件的VSM(虚拟仿真技术), 用户可以对模拟电路、数字电路、模数混合电路，以及基于微控制器的系统连同所有外围接口电子元器件一起仿真。
图8-1是Proteus ISIS的编辑窗口：图8-1 ISIS的编辑界面图中最顶端一栏是“标题栏”，其下的“File View Edit ……”是“菜单栏”，再下面的一栏是“命令工具栏”，最左边的一栏是“模式选择工具栏”；左上角的小方框是“预览窗口”，其下的长方框是“对象选择窗口”，其右侧的大方框是“原理图编辑窗口”。
选择左侧“模式选择工具栏”中的图标，并选择“对象选择窗口”中的P按钮，就会出现如图8-2的元器件选择界面：图8-2 元器件库选择界面在元器件列表框中点击你需要的器件类型（例如：电阻-Resistors,单片机芯片-MicroprocessorICs, LED-Optoelectronics）或在左上角的关键字（Keywords）框中输入你需要的器件名称的关键字（如：信号源- Clock, 运放- CA3140等），就会在图8-2中间的大空白框列出你所需的一系列相关的元件。
此时，你可用鼠标选中你要的元件，则图8-2右上角的预览框会显示你所要元件的示意图，若就是你要的元器件，则点击OK按钮，该元器件的名称就会列入位于图8-1左侧的“对象选择窗口”中（参见图1左侧下方框）。
计算机组成原理proteus仿真软件
计算机组成原理proteus仿真软件实验⼀proteus仿真软件的使⽤⽅法⼀、实验⽬的1、掌握proteus仿真软件的使⽤⽅法。
2、验证译码器74LS138的功能。
⼆、实验内容proteus仿真软件的使⽤⽅法运⽤74LS138验证译码功能。
三、实验设备1、PC机2、proteus仿真系统四、实验原理Proteus ISIS是英国Labcenter公司开发的电路分析与实物仿真软件。
它的⼯作界⾯是⼀种标准的Windows界⾯，如图2.1所⽰。
包括：标题栏、主菜单、标准⼯具栏、绘图⼯具栏、状态栏、对象选择按钮、预览对象⽅位控制按钮、仿真进程控制按钮、预览窗⼝、对象选择器窗⼝、图形编辑窗⼝。
Proteus ISIS 设计电路的基本步骤：(1)新建设计⽂件夹或打开⼀个现有的设计⽂件。
图2.1 Proteus主界⾯(2)通过关键字或分类检索选择元器件。
(3)将元器件放⼊设计窗⼝，如下图2.2所⽰。
图2.2 Proteus设计窗⼝(4)添加其他模型，如电源、地线、信号源等，以及添加相关的虚拟仪器。
(5)编辑和连接电路。
(6)启动仿真功能，对电路进⾏仿真操作，验证其功能。
五、实验步骤l、Proteus ISIS 设计出实验电路图：(1) 新建设计。
(2) 选择元器件译码器74LS138、发光⼆极管LED-RED、开关SW-SPDT等。
(3) 将元器件放⼊设计窗⼝。
(4) 添加电源POWER、地线GROUND。
(5) 编辑和连接电路。
(6) 启动仿真功能，对电路进⾏仿真操作，验证其功能。
2、74LS138的功能见表1-1，可以通过改变A、B、C的不同的输⼊组合来实现译码功能。
表1-1 74LS138功能表3、验证74LS138的译码功能，在保持E3E2E1=001B，译码器正常⼯作，改变通过改变A、B、C的不同的输⼊组合来实现译码功能，观察发光⼆极管亮灭判断译码器的输出，填⼊表1-2中。
表1-2六、实验报告完成实验步骤，完成实表1－2,在显⽰结果后将指⽰灯显⽰的值与输⼊的数据进⾏⽐较；⽐较理论分析值与实验结果值；并对结果进⾏分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验八 Proteus仿真软件使用方法1.实验目的：（1）了解Proteus仿真软件的使用方法。
（2）了解51单片机编程器Keil与Proteus仿真软件的联用方法。
2.实验要求：通过讲授和操作练习，学会正确使用Proteus仿真软件及Keil编程及其联合调试。
3.实验内容：（1）Proteus 仿真软件介绍Proteus 软件是由英国LabCenter Electronics 公司开发的EDA工具软件，由ISIS和ARES两个软件构成，其中ISIS是一款便捷的电子系统仿真平台软件，ARES是一款高级的布线编辑软件。
它集成了高级原理布线图、混合模式SPICE电路仿真、PCB设计以及自动布线来实现一个完整的电子设计。
通过Proteus ISIS软件的VSM(虚拟仿真技术), 用户可以对模拟电路、数字电路、模数混合电路，以及基于微控制器的系统连同所有外围接口电子元器件一起仿真。
图8-1是Proteus ISIS的编辑窗口：图8-1 ISIS的编辑界面图中最顶端一栏是“标题栏”，其下的“File View Edit ……”是“菜单栏”，再下面的一栏是“命令工具栏”，最左边的一栏是“模式选择工具栏”；左上角的小方框是“预览窗口”，其下的长方框是“对象选择窗口”，其右侧的大方框是“原理图编辑窗口”。
选择左侧“模式选择工具栏”中的图标，并选择“对象选择窗口”中的P按钮，就会出现如图8-2的元器件选择界面：图8-2 元器件库选择界面在元器件列表框中点击你需要的器件类型（例如：电阻-Resistors,单片机芯片-MicroprocessorICs, LED-Optoelectronics）或在左上角的关键字（Keywords）框中输入你需要的器件名称的关键字（如：信号源 - Clock, 运放 - CA3140等），就会在图8-2中间的大空白框列出你所需的一系列相关的元件。
此时，你可用鼠标选中你要的元件，则图8-2右上角的预览框会显示你所要元件的示意图，若就是你要的元器件，则点击OK按钮，该元器件的名称就会列入位于图8-1左侧的“对象选择窗口”中（参见图1左侧下方框）。
所需元器件选择好后，在“对象选择窗口”选择某器件，就可以将它放到图8-1中的“原理图编辑窗口”中（若器件的方向不合适，你可以利用图1左下角的旋转按钮来改变它）。
将所要的元器件都选好后，将它们安放到合适的位置，就可以用连接线把电路连接好，结果存盘（请按规定的目录存盘，并记住其路径/目录/文件名[学号-实验序号]）。
（2）51单片机编程器– Keil V3的使用Keil编程器可用于MCS-51单片机软件编程与调试，它的工作界面如图8-3所示：Keil编程器是Keil Software Inc/Keil Electronic GmbH 开发的基于80C51内核的微处理器软件开发平台，可以完成从工程（Project）的建立和管理、程序的编译和连接、目标代码的形成、软件仿真等一套完整的软件开发流程。
它与Proteus挂接，可以进行单片机应用系统的硬件仿真。
汇编语言编程方法：①打开“File”菜单→选择新建“New...”→在弹出的文本框（Text1）中编写所需的汇编语言程序→程序写好后，保存（从File→Save As..→选择某目录，文件名.ASM, 存盘）；②打开“Project”菜单→选择新建工程“New Project...”→在弹出的窗口填写：工程名→保存（文件名的后缀是 .uv2 。
此时图8-3的工程窗口中将建立Target1及Source Group 1）；③打开“Project”菜单→选择Components,Environment,Books...→在弹出的窗口的Project Components 点击“Add Files”→加入所写的汇编文件（选中该文件，Add）；④打开“Project”菜单→选择“Select Device for Target ‘Target 1’”→在弹出的CPU窗口选择所用的单片机厂家（选Atmel）及CPU芯片名称（如AT89C51）,按“确定”键；⑤打开“Project”菜单→选择“Options for Target ‘Target 1’”→在弹出的窗口中选择“Output”→填入输出文件名称，并选择输出文件类型（HEX文件），[见图8-4]。
图8-3 Keil V3 界面图图8-4 为输出文件命名及确定HEX类型⑥打开“Project”菜单→选择“Options for Target ‘Target 1’”→在弹出的窗口中选择“Debug”→为连接调试选择仿真器 [见图8-5] →按“确定”键。
图8-5 选择调试的仿真器及运行设置⑦单击（参见图8-3）完成对所编写程序的编译，编译情况会显示在图8-3的输出窗口中，如有语法错误，会给出提示，应修改出错处后，再次编译。
（3）仿真：在Proteus ISIS 界面调入所设计的硬件图，双击CPU,填入相应的HEX运行文件的名称（参见图8-6，文件所在目录应正确），点击运行按钮，即可实现与硬、软件的联合调试。
图8-6 单片机程序可执行文件的路径、名称输入（4）示例：硬件电路图见图8-7所示；相应的汇编语言程序如下：ORG 0000HAJMP MAINMAIN: MOV C, P1.3 ；将接按键的I/O口的状态（0或1）移给进位位C ，MOV P1.7, C ；再由进位位C转给对应的发光二极管的连接位。
MOV C, P1.2 ；以便控制发光二极管的亮或灭。
MOV P1.6, CMOV C, P1.1MOV P1.5, CMOV C, P1.0MOV P1.4, CACALL DELAYAJMP MAINDELAY: MOV R5, #5FH ；软件延时子程序L1: MOV R6, #0AFHDJNZ R6, $DJNZ R5, L1RET图8-7 示例的硬件电路图在Keil编程界面输入上述程序，编译成可执行HEX文件，双击图8-7的CPU，参考图8-6填好相应的HEX文件的路径及名称，按“OK”键退出。
点击运行按钮（图8-7下沿的），运行情况见图8-8所示。
图8-8 示例电路运行结果请自己完成以上示例的硬、软件调试。
每人的实验结果打包，以文件名（DZ班-学号-实验序号）上交，并完成实验报告。
（3）KEIL编译器与Proteus软件联调图8-10 远程联调Proteus设置在Proteus ISIS 界面调入所设计的硬件图，点击调试,使用远程调试设备选项打√，即启动了Proteus与Keil的远程联调功能。
紧接着点击ISIS 界面左下方的按钮，使得所设计的电路处于运行模式。
Keil平台，创建工程，打开“Project”菜单→选择“Options for Target ‘Target 1’”→在弹出的窗口中选择“Debug”→为连接调试选择仿真器 [见图8-11] →按“确定”键。
图8-11 Keil+Proteus联调Keil端设置设置完毕后，点击Keil工程编译成功，点击图8-12的按钮，使得编译成功的源文件进入调试状态。
图8-12 Keil+Proteus联调进入联调状态，程序处于待运行状态，最初始的时候，PC指针光标指向0000H开始的位置。
用户分别选择四个功能键，可以实现程序全速运行，单步进入，单步退出及程序复位等功能的选择。
实现程序运行的Debug跟踪，辅助调试程序，最终用户运行的结果可以通过图8-10的ISIS界面观察硬件的状态变化。
图8-13 程序运行状态（4）作业：在Proteus ISIS 界面设计图8-14、8-15所示的MCS-51单片机分别于ADC0809及DAC0832的接口的电路原理图，为下一次实验做好准备。
图8-14 8031与ADC0809的接口设计图8-14 8031与DAC0832的接口设计实验九并行AD、DA实验1.实验目的①掌握采用并行接口实现外部器件的扩展方法；②掌握ADC0809模/数转换芯片与单片机的接口设计及ADC0809的典型应用；③掌握DAC0832模/数转换芯片与单片机的接口设计及DAC0832的典型应用。
2.预习要求①理解内存与IO统一编址的外设端口地址的映射及控制；②理解用查询方式、中断方式完成模/数转换程序的编写方法；③理解DAC0832直通方式，单缓冲器方式、双缓冲器方式的编程方法。
3.实验设备计算机1台；Proteus仿真软件1套。
4.实验说明④ADC0809的工作方式AD从启动转换到转换结束需要一段时间，称为转换时间。
ADC0809转换是否结束可以通过EOC管脚表征。
在START信号上升沿之后不久，EOC变为低电平。
当A/D 转换结束时，EOC立即输出一正阶跃信号，可用来作为A/D转换结束的查询信号或中断请求信号。
从启动AD转换到实现AD转换结果的读取有三种方法：延时法、查询法和中断法。
延时法就是在启动AD转换结束后，经过一段时间的等待之后（等待时间>=转换时间），实现AD转换结果的读取。
查询法是启动AD转换结束后，不断查询EOC的管脚电平的状态是否为高电平，如果条件满足，认为转换结束，进行AD转换结果的读取。
中断法是利用EOC转换结束后产生的电平变化，触发单片机的外部中断，并在中断服务程序内，实现AD转换结果的读取。
由于表征ADC0809转换结束的EOC电平逻辑与89C51单片机外部中断电平逻辑标准相反，所以采用中断法触发89C51的外部中断，需要将EOC经过一个反相器，再与外部中断接口连接。
⑤DAC0832的工作方式DAC0832内部有两个寄存器，能实现三种工作方式：双缓冲、单缓冲和直通方式。
双缓冲工作方式是指两个寄存器分别受到控制。
当ILE、CS和WR1信号均有效时，8位数字量被写入输入寄存器，此时并不进行A/D转换。
当WR2和XFER信号均有效时，原来存放在输入寄存器中的数据被写入DAC寄存器，并进入D/A转换器进行D/A 转换。
在一次转换完成后到下一次转换开始之前，由于寄存器的锁存作用，8位D/A转换器的输入数据保持恒定，因此D/A转换的输出也保持恒定。
单缓冲工作方式是指只有一个寄存器受到控制。
这时将另一个寄存器的有关控制信号预先设置成有效，使之开通，或者将两个寄存器的控制信号连在一起，两个寄存器作为一个来使用。
直通工作方式是指两个寄存器的有关控制信号都预先置为有效，两个寄存器都开通。
只要数字量送到数据输入端，就立即进入D/A转换器进行转换。
这种方式应用较少。
5.基础型实验内容①图9-1为ADC0809的扩展电路图，利用Proteus仿真软件设计该硬件电路图。
说明AD转换的过程，并在Keil环境设置断点运行以下程序，可调电源分别调至两个极端，观察寄存器及内存单元的变化。
