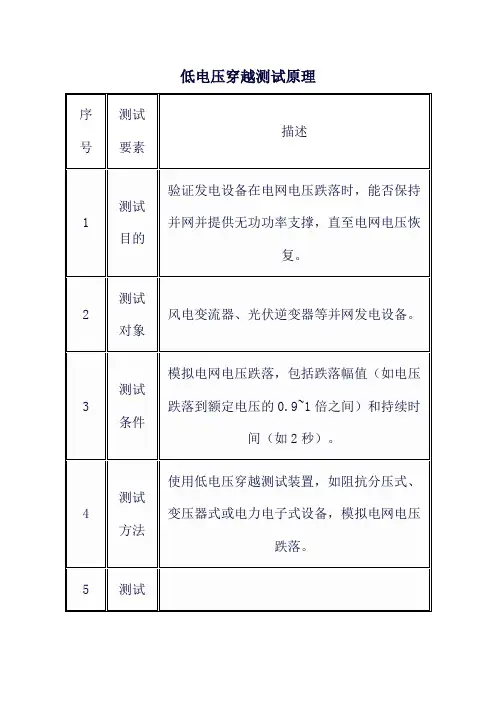

低电压穿越测试原理
序号
测试要素
描述
1
测试目的
验证发电设备在电网电压跌落时，能否保持并网并提供无功功率支撑，直至电网电压恢复。
2
测试对象
风电变流器、光伏逆变器等并网发电设备。
3
测试条件
模拟电网电压跌落，包括跌落幅值（如电压跌落到额定电压的0.9~1倍之间）和持续时间（如2秒）。
4
测试方法
低电压穿越装置在给煤机上的应用

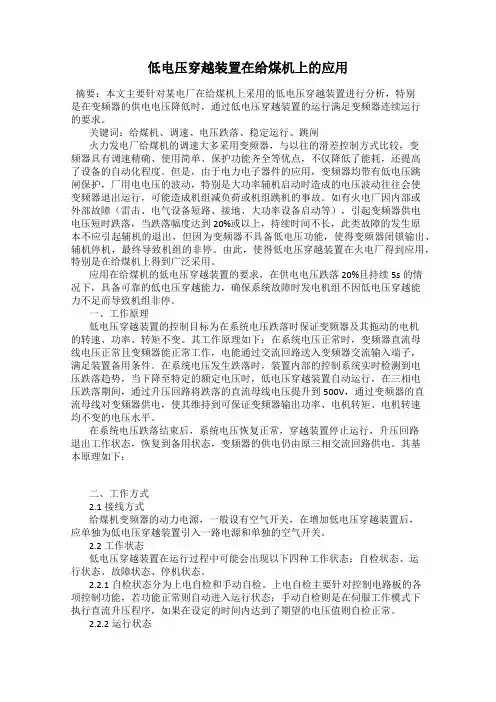

低电压穿越装置在给煤机上的应用摘要：本文主要针对某电厂在给煤机上采用的低电压穿越装置进行分析，特别是在变频器的供电电压降低时，通过低电压穿越装置的运行满足变频器连续运行的要求。
关键词：给煤机、调速、电压跌落、稳定运行、跳闸火力发电厂给煤机的调速大多采用变频器，与以往的滑差控制方式比较，变频器具有调速精确、使用简单、保护功能齐全等优点，不仅降低了能耗，还提高了设备的自动化程度。
但是，由于电力电子器件的应用，变频器均带有低电压跳闸保护，厂用电电压的波动，特别是大功率辅机启动时造成的电压波动往往会使变频器退出运行，可能造成机组减负荷或机组跳机的事故。
如有火电厂因内部或外部故障（雷击、电气设备短路、接地、大功率设备启动等），引起变频器供电电压短时跌落，当跌落幅度达到20%或以上，持续时间不长，此类故障的发生原本不应引起辅机的退出，但因为变频器不具备低电压功能，使得变频器闭锁输出、辅机停机，最终导致机组的非停。
由此，使得低电压穿越装置在火电厂得到应用，特别是在给煤机上得到广泛采用。
应用在给煤机的低电压穿越装置的要求，在供电电压跌落20%且持续5s的情况下，具备可靠的低电压穿越能力，确保系统故障时发电机组不因低电压穿越能力不足而导致机组非停。
一、工作原理低电压穿越装置的控制目标为在系统电压跌落时保证变频器及其拖动的电机的转速、功率、转矩不变。
其工作原理如下：在系统电压正常时，变频器直流母线电压正常且变频器能正常工作，电能通过交流回路送入变频器交流输入端子，满足装置备用条件。
在系统电压发生跌落时，装置内部的控制系统实时检测到电压跌落趋势，当下降至特定的额定电压时，低电压穿越装置自动运行，在三相电压跌落期间，通过升压回路将跌落的直流母线电压提升到500V，通过变频器的直流母线对变频器供电，使其维持到可保证变频器输出功率、电机转矩、电机转速均不变的电压水平。
在系统电压跌落结束后，系统电压恢复正常，穿越装置停止运行，升压回路退出工作状态，恢复到备用状态，变频器的供电仍由原三相交流回路供电。
电厂低电压穿越装置安装施工说明
-3-
四．现场照片
低电压穿越装置使用现场安装图１：
安装施工说明
低电压穿越装置使用现场安装图２：
-4-
全联锁的话不需要此电缆。
1
方
如果变频器没有 MFT 信号安全联
案 锁的话，低电压穿越装置就需要 MFT
联锁信号，按此方案敷设电缆，两端
2 接线由我公司技术人员协助完成
-2-
注释:
安装施工说明
1. 电缆 1：此为交流动力电缆。电缆型号为 3*6m ㎡+4 m ㎡(只适合电机功率≤
5.5kW 的环境，其它功率需要换算).预估长度为 10 米 此电缆一端接在给煤机变频器控制柜交流进线断路器上端，另一端接到低电
火电厂加装低电压穿越装置
GC-SGS/VSP-22M 安装、施工说明
南京国臣信息自动化技术有限公司 编制
安装施工说明
一．柜体尺寸
低电压穿越装置 GC-SGS/VSP-22M 柜体尺寸（寛*深*高 mm）: 600*800*1600
二．柜体的安装固定。
我公司生产的低电压穿越装置 GC-SGS/VSP-22M 的柜体附带槽钢，安装时只需 要在变频器控制柜附近选择好适合的位置，之后用 2 至 4 个膨胀螺丝固定即可。
馈出柜的端子排上。 方案 2：此电缆一端接到给煤机变频器控制柜内，另一端接到厂低电压穿越
装置端子排上（需预先告知控制电源电压等级）。
5. 电缆 5：此电缆为信号电缆。电缆型号为 2*1.5m ㎡。预估长度为 100 米。（具
体长度看 MFT 型号中继柜到低电压穿越装置柜体的距离） 方案:1：如果电厂 MFT 信号与变频器已经有安全联锁的话，那此电缆就不
用敷设。 方案 2：如果没有安全联锁的话就需要敷设。如果敷设的话，电缆一端接到
低电压穿越(1)
PL-LVRT系列低电压穿越装置一应用背景随着国家对节能减排的要求，及电力电子技术的发展，变频器以其调速准确，使用便捷，保护功能全等优点而逐步取代传统的调速装置。
但由于很多工况下电网电压的不稳定，导致变频器在使用中产生了一个新问题，变频器低电压跳闸保护。
这种跳闸会因为变频器的设置不同而表现为过流保护或者低压保护，但其原因都是因为低电压引起的。
低电压通常都是短时的，主要原因都是因为电网晃电或备自投切换时间过长引起的。
引起电网晃电的原因很多，如主电网侧的电网波动、负荷不平衡、雷击、电力切换等原因，负荷侧的大型设备启动和应用等。
近几年发生的几起由系统低电压故障造成火电机组跳机的事故，多是因为电厂内部或者外部故障（雷击、电气设备短路、接地、大设备启动等）引起的电网电压短时跌落。
此类故障发生时，相应厂用电短时电压降低，由于火电厂关键辅机及其拖动变频器不具备低电压穿越功能，造成触发辅机拖动变频器的低电压保护，变频器闭锁输出，辅机停机，最终导致了发电机组的跳机。
如在火电厂的给粉系统中，给煤机变频器在遇到厂用电电压瞬时低于变频器的低电压保护值时触发变频器低电压保护导致变频器停机，造成给煤机停机。
同时锅炉FSSS（锅炉炉膛安全监控系统）检测到此给煤机停机信号，引发MFT（主燃料跳闸）动作。
最终导致发电机组的跳机。
此类故障期间的非计划跳机，一方面影响了电厂发电的连续性和经济性，并造成发电设备的损坏，另一方面会进一步对电力系统造成冲击，加剧系统故障程度，严重影响电力系统的安全稳定运行，也给发电企业造成很大经济损失。
有两个原因可诱发此问题：变频器功率回路和控制电源。
首先，直流动力电源跌落会造成变频器停机。
变频器的功率回路均由整流模块、直流环节、逆变模块组成，如下图所示。
变频器结构示意图变频器的进电端子(R/L1，S/L2，T/L3)，经不控整流（TM1，TM2，TM3）到直流DC，再经过逆变(TM4，TM5，TM6)到U/T1，V/T2，W/T3交流，实现频率变换。
简述风电场低电压穿越能力测试
简述风电场低电压穿越能力测试摘要：低电压穿越是指当电网故障或扰动引起风电场并网点的电压跌落时，在电压跌落的范围内，风电机组仍能够不间断并网运行。
对于电压跌落范围的界定，各国有其不同的规定。
为了满足并网规定，包括变桨控制系统在内的所有电气设备均需满足电网故障时的低电压穿越要求。
中国具有丰富的风能资源。
提高并网能力成了中国要充分利用风力资源所面临的首要问题之一，这就对电网的稳定性提出了较高要求。
本文主要针对风电机组低电压穿越检测技术及检测流程作以阐述。
关键词：风电机组，低压穿越，检测技术，检测内容，检测流程Abstract: the low voltage across is when power grid failure or disturbance caused by wind farms and of the network voltage dips, in the voltage drop, within the scope of the wind generator can still uninterrupted parallel operation. For voltage dips demarcation, countries have different rules. In order to meet the grid rules, including change propeller control system, all electric equipment all needs to meet the power grid failure of low voltage across the requirements. China has a wealth of wind energy resources. Improve the grid has become China’s ability to make full use of wind resources face one of the primary problem, this to the grid stability put forward higher requirement. This article mainly aims at the enlargement of low voltage across detection technology and testing process paper discusses.Keywords: wind power units, and the low voltage across, detection technology, testing content, test process一、风电场低电压穿越理论1、低电压穿越（LVRT）的概念当电网故障或扰动引起风电场并网点的电压跌落时，在一定电压跌落的范围内，风电机组能够不间断并网运行。
低电压穿越试验报告
低电压穿越试验报告
试验目的：验证设备在低电压穿越情况下的性能和稳定性。
试验装置：
1. 电源：可调节的低电压电源
2. 被试设备：需要测试的设备
3. 测试仪器：电压表、电流表、示波器等
试验步骤：
1. 将电源接入被试设备的电源输入端，并确保电源输出电压为标称低电压值。
2. 观察被试设备的表现，并记录下来。
3. 逐步降低电源输出电压，直至被试设备无法正常工作或出现异常情况。
4. 记录下电源输出电压的最低值，以及被试设备在该电压下的表现和异常情况。
试验结果：
根据试验数据，可以得出以下结论：
1. 被试设备在标称低电压情况下能够正常工作，并没有出现异常情况。
2. 在逐步降低电压的过程中，被试设备能够维持正常工作，直到电源输出电压降至某一临界值。
3. 在临界值以下，被试设备无法正常工作或出现异常情况，例如频繁重启、功能失效等。
结论和建议：
根据试验结果，可以判断被试设备在低电压情况下的性能较好，并且能够保持稳定工作。
然而，在电源输出电压达到临界值以下时，被试设备可能无法正常工作，需要进一步优化设计以提高其低电压穿越能力。
建议在生产厂家的使用说明书中明确标注被试设备的最低工作电压范围，以引导用户正确使用，并减少可能的损坏风险。
在实际应用中，为了保证设备的稳定工作，建议在电源电压不稳定或电源质量不好的环境下，使用稳压器等设备来保护被试设备。
移动式低电压穿越测试装置
图 2-3 中心抽头变压器形式的低电压穿越测试装置电路原理图 （3）基于电力电子变换的低电压穿越测试装置方案，形式多样，可以使用 交流电力控制电路、交交变频电路以及交直交变换器等，如图 2-4。 图 2-4a 为采用交流调压形式实现的低电压穿越测试装置，由双向开关 1 对 输入电压进行斩波，由双向开关 2 进行续流，并通过 LC 构成的低通滤波器，为
LVRT-6 、LVRT-3 系列低电压穿越测试装置
LVRT-6、LVRT-3 系列低电压穿越测试装置
中国电力科学研究院 中电普瑞科技有限公司 2010 年 11 月
1
LVRT-6 、LVRT-3 系列低电压穿越测试装置
内容摘要
本文介绍了中国电科院中电普瑞科技有限公司的移动式低电压穿越测试装 置， 对移动式低电压穿越测试装置和普通固定式低电压穿越测试装置的性能特点 和适用场合进行了对比分析。此外，本文还介绍了中电普瑞科技有限公司研制成 功的张北风电研究检测中心 35kV/6MVA 固定电压跌落装置的主要性能特点。最 后阐述了中电普瑞科技有限公司在研制低电压穿越测试装置方面具有的技术实 力。
4
LVRT-6 、LVRT-3 系列低电压穿越测试装置
负载提供标准的正弦电压。两组开关状态互补，通过调节占空比可以方便的调节 输出电压，从而获得需要的跌落深度。 基于交—直—交变流器实现的低电压穿越测试装置如图 2-4b 所示，可以实 现多种故障波形，包括电压跌落、闪变、过电压、欠电压等，并方便地控制电压 跌落深度、持续时间、相位和跌落的类型。
i
ห้องสมุดไป่ตู้
LVRT-6 、LVRT-3 系列低电压穿越测试装置
1 前言
我国风电发展前景广阔：陆地上可开发的风力资源至少有 2.53 亿千瓦，未 来十年中，西北、东北、内蒙等内陆将建设多个千万千瓦级风电基地；我国近海 区域的风力资源可开发储量有 7.5 亿千瓦，发展海上风电的潜力很大，在上海、 江苏、山东等省市近海仅 2010 年—2011 年就将有 10 多个海上风电场开始建设。 据国家能源局的规划，预计到 2020 年，我国风力发电装机总量将占全国总装机 容量的 20%。 随着风力发电在电力能源中所占比例越来越大， 风力发电系统对电网的影响 已经不能忽略。特别对于我国风电大规模集中接入的方式，当电网发生故障造成 并网点电压跌落时，一旦风电机组自动脱网可能造成电网电压和频率的崩溃，严 重影响电网的安全稳定运行，使风力发电这种清洁能源的应用受到限制。因此， 大 规 模 并 网 运 行 的 风 电 机 组 必 须 具 有 低 电 压 穿 越 能 力 (Low Voltage Ride Through，LVRT)。风电机组并网必须满足相应的技术标准，只有当电网电压跌 落低于规定曲线以后才允许风力发电机脱网，当电压在凹陷部分时，发电机应提 供无功功率。 目前，丹麦、德国等欧洲国家制定了新的电网运行准则，应用范围较广的风 电机组并网标准是《欧洲 E.ON 并网导则》 ；在国内，国家电网公司也已发布了 《风电场并网技术规定》 。然而，目前国内试验和测试手段匮乏，尚不能研制与 技术标准相配套的低电压穿越测试装置（电压跌落发生装置） ，低电压穿越测试 试验无法在现场进行，难以为风电场的并网验收试验提供有效的技术支撑，也严 重制约我国风力发电的发展。 为了提高我国风电机组并网运行检测能力， 推动风电机组配套设备的自主创 新，解决我国风电机组并网运行的瓶颈，中国电科院中电普瑞科技有限公司在成 功研制张北风电研究检测中心 35kV/6MVA 固定电压跌落发生装置的基础上，通 过自主创新进一步研制出国内首创的低电压穿越测试装置。 该装置采用阻抗分压 式、集中结构、紧凑型设计，具有运输方便、测试灵活、占地面积小等优点。 低电压穿越测试装置根据国内风机的特点分为适用于 6MVA 及以下风机的 低电压穿越测试装置（以下简称 LVRT—6） 、适用于 3MVA 及以下风机用低电压
逆变器低电压穿越测试方法
逆变器低电压穿越测试方法
逆变器低电压穿越测试是一种用于评估逆变器在低电压条件下的稳定性和性能的测试方法。
该测试旨在模拟逆变器在供电系统电压异常下的工作情况，例如电网故障或瞬时电压下降。
以下是进行逆变器低电压穿越测试的一般步骤：
1. 准备测试环境：确保测试环境符合相关标准和规范。
例如，确保电源线路能够供应足够的电力，并配备适当的保护设备。
2. 测量初始电压：使用合适的测试设备，在逆变器输入端测量初始电压。
该电压应为额定电压的一定百分比，通常在10%-30%之间。
3. 施加低电压：通过适当的电源控制设备，降低输入电压至预定值。
确保电压降低平稳，且在规定的时间内达到目标低电压。
4. 观察逆变器响应：监测逆变器的输出电压和电流，并记录下测试期间的变化。
关注逆变器是否能够正常工作并保持输出稳定。
5. 测试参数：可以对逆变器的其他参数进行测试，如频率调整能力、功率因数调整能力等。
根据测试需求，选择适当的测试参数并记录相关数据。
6. 结果分析：根据测试数据，评估逆变器在低电压条件下的表现。
比较其输出波形、频率稳定性等指标与规范或标准的要求，判断逆变器是否符合需求。
7. 测试报告：完成测试后，编制测试报告，详细描述测试环境、测试过程、测试结果等内容。
报告中应包含逆变器的详细型号、规格以及测试日期等信息。
通过逆变器低电压穿越测试，可以评估逆变器在低电压条件下的可靠性和稳定性，为逆变器的设计和选择提供参考依据。
测试结果可用于验证逆变器是否适用于特定的应用场景，以及是否满足相关标准和规范的要求。
低电压穿越试验检测装置
低电压穿越试验检测装置用户使用手册目录第一章概述 (2)第二章技术条件 (3)2.1 环境条件 (3)2.2 执行现行国家标准 (4)第三章装置技术说明 (4)3.1 功能特点 (4)3.2 技术参数 (5)第四章装置使用说明 (6)第一章概述2011年4月，随着国家发改委出台了关于完善太阳能光伏发电上网电价政策的通知，2011年中国光伏市场前景大好，中国光伏装机容量增长依旧强劲，2011全年的安装量达到2GW，2012年装机超过4GW。
到2015年底和2020年底，分别达到20GW和50GW。
由此可见未来几年的光伏市场潜力和产能需求非常大。
随着光伏在电力能源中所占比例越来越大，光伏发电系统对电网的影响已不容忽视。
尤其是我国光电大规模集中式开发，当电网发生故障造成并网点电压跌落时，一旦光伏逆变器自动脱网可能造成电网电压和频率的崩溃，严重影响电网的安全稳定运行。
因此，大功率光伏并网逆变器必须具有低电压穿越能力(Low V oltage Ride Through，LVRT)。
其并网必须满足相应的技术标准，只有当电网电压跌落低于规定曲线以后才允许光伏逆变器脱网，当电压在凹陷部分时，逆变器应提供无功功率。
目前，丹麦、德国等欧洲国家制定了新的电网运行准则；在国内，国家电网公司也已发布了《光伏电站接入电网技术规定》、《光伏电站接入电网测试规程》。
然而，目前国内试验和测试手段匮乏，尚不能研制与技术标准相配套的低电压穿越测试装置（电压跌落发生装置），低电压穿越等测试试验无法在现场进行，难以为光伏电站并网验收试验提供有效的技术支撑，也严重制约我国光伏发电的应用和发展。
为了提高我国光伏逆变器并网运行检测能力，推动光伏发电配套设备的自主创新，解决我国光伏发电并网运行的瓶颈，中国电科院中电普瑞科技有限公司在成功研制张北国家风光储实验基地风电检测中心35kV/6MV A电压跌落发生装置的基础上，通过自主创新进一步研制出国内首创的光伏逆变器低电压穿越测试装置。
光伏电站低电压穿越能力检测
光伏电站低电压穿越能力检测1 试验目的对于光伏电站逆变器，在电网电压跌落的情况下，由于与其配套的电力电子变流设备属于DC/AC型，容易在其交流输出侧产生峰值涌流，损坏变流设备，导致光伏电站逆变器与电网解列。
在以前光伏电站容量较小的时候，为了保护变流器装置，就采取与电网解列的方式，目前，光伏电站的容量都很大，与电网解列后会影响整个电网的稳定性，甚至会产生连锁故障。
于是，根据这种情况，就提出了光伏电站低电压穿越的问题。
2 试验标准2.1 GB/T 31365-2015《光伏发电站接入电网检测规程》2.2 GB/T 19964-2012《光伏发电站接入电力系统技术规定》2.3 GB/T 50866-2013《光伏发电站接入电力系统设计规范》2.4 GB/T 12325-2008《电能质量供电电压偏差》2.5 GB/T 12326-2008《电能质量电压波动和闪变》2.6 GB/T 14549-1993《电能质量公用电网谐波》2.7 GB/T 15945-2008《电能质量电力系统频率偏差》2.8 GB/T 15543-2008《电能质量三相电压不平衡》2.9 GB/T 31464-2015《电网运行准则》2.10 NB/T 32026-2015《光伏发电站并网性能测试与评价方法》2.11 NB/T 10324-2019《光伏电站高电压穿越检测技术规程》2.12 DL/T 1040-2007《电网运行准则》2.13 Q/CSG 1211002-2014《光伏发电站接入电网技术规范》2.14 Q/CSG 1211006-2016《光伏发电并网技术标准》2.15 《云南电网新能源场站接入系统技术原则》3 试验用主要设备新能源与储能模拟电网测试平台、便携式电量记录分析仪软硬件。
设备核心部分采用四象限交流电网模拟器，该单元由PWM整流+PWM逆变的拓扑结构实现，控制器采用公司成熟的DSP控制策略。
逆变单元采用三个独立的单相H桥电路，实现了三相输出的解耦控制，能够模拟电网的各种正常与非正常情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低电压穿越试验检测装置用户使用手册
目录
第一章概述 (2)
第二章技术条件 (3)
2.1 环境条件 (3)
2.2 执行现行国家标准 (4)
第三章装置技术说明 (4)
3.1 功能特点 (4)
3.2 技术参数 (5)
第四章装置使用说明 (6)
第一章概述
2011年4月，随着国家发改委出台了关于完善太阳能光伏发电上网电价政策的通知，2011年中国光伏市场前景大好，中国光伏装机容量增长依旧强劲，2011全年的安装量达到2GW，2012年装机超过4GW。
到2015年底和2020年底，分别达到20GW和50GW。
由此可见未来几年的光伏市场潜力和产能需求非常大。
随着光伏在电力能源中所占比例越来越大，光伏发电系统对电网的影响已不容忽视。
尤其是我国光电大规模集中式开发，当电网发生故障造成并网点电压跌落时，一旦光伏逆变器自动脱网可能造成电网电压和频率的崩溃，严重影响电网的安全稳定运行。
因此，大功率光伏并网逆变器必须具有低电压穿越能力(Low V oltage Ride Through，LVRT)。
其并网必须满足相应的技术标准，只有当电网电压跌落低于规定曲线以后才允许光伏逆变器脱网，当电压在凹陷部分时，逆变器应提供无功功率。
目前，丹麦、德国等欧洲国家制定了新的电网运行准则；在国内，国家电网公司也已发布了《光伏电站接入电网技术规定》、《光伏电站接入电网测试规程》。
然而，目前国内试验和测试手段匮乏，尚不能研制与技术标准相配套的低电压穿越测试装置（电压跌落发生装置），低电压穿越等测试试验无法在现场进行，难以为光伏电站并网验收试验提供有效的技术支撑，也严重制约我国光伏发电的应用和发展。
为了提高我国光伏逆变器并网运行检测能力，推动光伏发电配套设备的自主创新，解决我国光伏发电并网运行的瓶颈，中国电科院中电普瑞科技有限公司在成功研制张北国家风光储实验基地风电检测中心35kV/6MV A电压跌落发生装置的基础上，通过自主创新进一步研制出国内首创的光伏逆变器低电压穿越测试装置。
该装置采用阻抗分压式、集中结构、紧凑型设计，具有运输方便、测试灵活、占地面积小等优点。
低电压穿越测试装置根据国内光伏逆变器的特点，开发LVRT—1M系列产品，分别适用于1MW及以下光伏并网逆变器的低电压穿越测试装置，可根据用户需要灵活选择。
第二章技术条件
2.1 环境条件
序号项目现场条件
1 安装地点室外
2 海拔高度1500m
3 环境最高温度40℃
环境最低温度-40℃
4 多年平均相对湿度（25℃时）0-90%，无冷凝
5 污秽等级III级
6 冷却方式风冷
7 抗地震能力（水平分量）0.25g
抗地震能力（垂直分量）0.125g
2.2 执行现行国家标准
●GB/T 12325 电能质量供电电压允许偏差
●GB/T 12326 电能质量电压波动和闪变
●GB/T 14549 电能质量公用电网谐波
●GB/T 15543 电能质量三相电压不平衡
●GB/T 15945 电能质量电力系统频率允许偏差
●GB 16179 安全标志使用导则
●GB/T 19862 电能质量监测设备通用要求
●GB/T 21431—2008 建筑物防雷装置测试技术规范
●GB/T 24337 电能质量公用电网间谐波
●DL/T 474.4 现场绝缘试验实施导则：交流耐压试验
●DL/T 1040-2007 电网运行准则
●DL 755-2001 电力系统安全稳定导则
●Q/GDW 617—2011 光伏电站接入电网技术规定
●Q/GDW 618—2011 光伏电站接入电网测试规程
●SD 325-1989 电力系统电压和无功技术导则
●YD/T 1633—2007 电磁兼容性现场测试方法
●QX/T 45—2007 地面气象观测规范
●IEC 61000-4-30-2003 电磁兼容性第 4-30 部分：试验和测量技术-电能质量
第三章装置技术说明
3.1 功能特点
要求满足1MW及以下光伏逆变器的低电压穿越能力检测需求，符合国家电网公司光伏电站接入电网技术规定。
1)可满足包括《欧洲E.ON并网导则》在内的欧美各国光伏并网运行准则和国网公司《光伏发电
并网技术规定》中对低电压穿越测试要求；
2)根据国内大型光伏电站的特点量身定做了LVRT—1M（适用于1MW及以下光伏逆变器）。
3)通过控制可以实现三相电压跌落故障模拟和两相电压跌路故障模拟，装置可靠性高；
4)限流电抗器和短路电抗器均采用可调电抗器设计，通过改变阻抗分压比可实现上千种跌落深度
组合，能够很好的适应系统运行方式改变对跌落精度的影响；
5)成套装置采用集约化设计、集装箱车载运输，运输方便、测试灵活、占地面积小；
6)免吊装设计，采用四脚支撑结构（支撑机构可伸长或缩回箱体内），不需要额外的吊装设备即
可灵活运输。
7)工作状态稳定可靠的微机保护系统，确保装置的安全、可靠运行；
8)控制方式灵活，具备多种控制方式和运行模式，具备多功能自动化接口、远方操作功能，可以
实现远程控制和操作；
9)控制灵活、界面友好的人机接口，可方便、快捷地完成各种控制功能；
3.2 技术参数
设备名称ACLT-1100
测试容量1MW
工作频率50Hz或60Hz
系统额定电压10kV
最高运行电压12kV
跌落类型能够实现相间、三相对称短路
跌落深度以10%为步长的产生0-100%之间的各种跌落深度
跌落时间0-3s，可根据用户要求设定
电压跌落精度≤2%
尺寸（L*W*H）mm
重量kg
第四章装置使用说明
低电压穿越能力测试通过低电压穿越能力测试装置和数字示波器或其它记录装置实现。
低电压穿越能力测试装置具备模拟电压跌落曲线的能力，跌落深度、持续时间和恢复时间可设定。
该装置具备模拟三相电压对称和不对称故障的能力，对电压跌落曲线的拟合误差不大于 10％。
低电压穿越能力测试装置对电网的安全性不应造成影响。
测试时对公共连接点造成的电压跌落不超过额定电压等级的 5％。
被测光伏电站
低电压耐受能
力测试装置
K2电网
侧开关
电网K1电站
侧开关
波形
记录仪
图3 低电压穿越能力测试示意图
测试步骤如下：
a）低电压穿越能力测试应选择辐照度达到标准辐照度 70％及以上的良好时段进行；
b）低电压穿越能力测试点应设置在光伏电站或单元发电模块的并网点处；
c）低电压穿越能力测试前应先进行被测光伏电站额定功率 10％～30％的部分加载测试，确认测试对公共连接点造成的电压跌落符合要求后再进行额定功率大于 80％的加载测试；
d）通过低电压穿越能力测试装置模拟不同故障类型，并分别设置光伏电站并网点处电压幅值为额定电压的0%、20％、40％、60％、80％、90％，并任意设置三个光伏电站并网点处电压，电压跌落的持续时间分别为1s、1s、1.57s、2.14s、2.71s、3s和参照Q/GDW 617—2011中大中型光伏电站低电压穿越能力要求曲线对应的时间，记录低电压穿越能力测试装置输出曲线；e）通过数字示波器记录被测光伏电站运行工况；
f）读取数字示波器数据进行分析，输出报表和测量曲线，并判别是否满足 Q/GDW 617-2011 要求。
