高炉煤气干法除尘系统介绍11754
干法除尘技术
莱钢3#高炉(750 m3)全干式煤气布袋除尘已顺利运行近4年,相比较湿法除尘各项指标效果明显。表2为莱钢3#高炉煤气除尘改造前后的指标对比。
国外应用
据调查,日本在役的大型高炉中,采用了全干法除尘11座、干湿两用的有29座,湿法除尘的有18座。据了解,在日本住友金属工业公司鹿岛厂2# 4800 m3高炉、神户制钢公司加古川厂3# 4500 m3高炉、JFE千叶厂6# 5153 m3高炉均已采用干法除尘。
高炉煤气干法除尘技术优点
更新时间：09-7-31 11:35
高炉煤气干法除尘主要应用技术
更新时间：09-7-30 高炉上的高炉煤气布袋除尘的箱体的直径一般在φ2.6m～φ3.2m之间，个别高炉的箱体的直径做到φ4.0m，在大高炉煤气布袋除尘的箱体基本上采用φ5.2m直径的箱体，在唐钢3200m3高炉上采用了φ6.0m直径的箱体。大直径箱体的应用具有减少投资、节省占地、简化操作等优点，但也带来如下问题:
5）采用气体输送技术，输灰效果好，成本低，且不产生二次污染。
高炉煤气干法除尘工艺流程
更新时间：09-7-30 18:21
目前各高炉采用干式煤气布袋除尘技术的工艺主要有2种:①外滤式脉冲小布袋除尘;②干式煤气布袋除尘。干式煤气布袋除尘采用的是内滤式加压反吹大布袋除尘,该系统在运行中存在对滤袋质量要求较高(目前滤料均为进口) ,系统设备繁多、操作复杂、清灰效果差、反吹时影响高炉顶压等不利因素,后经多年技术改进,现在基本可以满足运行需要,但在全国范围使用较少。而外滤式脉冲小布袋除尘是近几年才发展起来的成熟技术,也是目前国内煤气除尘采用的主流技术,该技术操作简单、除尘效率高、运行稳定安全,图1为该系统工艺。
高炉煤气除尘系统.
高炉煤气处理系统一．煤气处理包括：（1）除尘；（2）脱水。
二．煤气除尘设备及原理（1）除尘流程a.除尘的原因及目的；高炉冶炼过程中，从炉顶排出大量煤气，其中含有CO、H2、CH4等可燃气体，可以作为热风炉、焦炉、加热炉等的燃料。
但是由高炉炉顶排出的煤气温度为150～300ºC,标态含有粉尘约40～100 g/m3。
如果直接使用，会堵塞管道，并且会引起热风炉和燃烧器等耐火砖衬的侵蚀破坏。
因此，高炉煤气必须除尘后才能作为燃料使用。
b.煤气除尘设备：湿法除尘、干法除尘。
湿法除尘：干法除尘：干法除尘有两种，一种是用耐热尼龙布袋除尘器，另一种是干式电除尘器。
（2）设备a.粗除尘设备：重力除尘器、旋风除尘器重力除尘器：利用自身的重力使尘粒从烟尘中沉降分离的装置。
重力除尘器除尘原理是突然降低气流流速和改变流向，较大颗粒的灰尘在重力和惯性力作用下，与气分离，沉降到除尘器锥底部分。
属于粗除尘。
重力除尘器上部设遮断阀，电动卷扬开启，重力除尘器下部设排灰装置。
重力除尘器是借助于粉尘的重力沉降，将粉尘从气体中分离出来的设备。
粉尘靠重力沉降的过程是烟气从水平方向进入重力沉降设备，在重力的作用下，粉尘粒子逐渐沉降下来，而气体沿水平方向继续前进，从而达到除尘的目的。
在重力除尘设备中，气体流动的速度越低，越有利用沉降细小的粉尘，越有利于提高除尘效率。
因此，一般控制气体的流动速度为1—2m／s，除尘效率为40％一60％。
倘若速度太低，则设备相对庞大，投资费用增高，也是不可取的。
在气体流速基本固定的情况下，重力除尘器设计得越长，越有利于提高除尘效率，但通常不宜超过10m长。
旋风除尘器：除尘机理是使含尘气流作旋转运动，借助于离心力降尘粒从气流中分离并捕集于器壁，再借助重力作用使尘粒落入灰斗。
影响除尘效率的因素1、进气口旋风除尘器的进气口是形成旋转气流的关键部件，是影响除尘效率和压力损失的主要因素。
切向进气的进口面积对除尘器有很大的影响，进气口面积相对于筒体断面小时，进人除尘器的气流切线速度大，有利于粉尘的分离。
高炉煤气的除尘与清洗
高炉煤气的除尘与清洗一、高炉煤气为什么要进行除尘与清洗？从高炉炉顶排出的煤气含尘量在10~40g/m3（标准状态），如果不进行除尘和清洗，这种煤气是没有使用价值的，因为大量含尘的煤气在燃烧时，会将化工焦炉燃烧室格子砖、高炉热风炉蓄热室格子砖及轧钢厂加热炉烧嘴堵塞，同时在长途输送途中，也会造成管道堵塞，冲刷管壁，影响生产。
因此必须将煤气含尘量降低到10mg/m3以下。
二、重力除尘器的除尘原理是什么？重力除尘器是高炉煤气进行粗除尘的设备。
其原理是：利用荒煤气进入除尘器内，煤气流速因中心导入管断面积扩大而降低，并改变煤气流方向，使煤气中大颗粒灰尘在重力和惯性力的作用下与煤气流分离，而沉降到除尘器底部，达到除尘的目的。
三、重力除尘器的直径是根据什么确定的？除尘器直径的大小是根据煤气在除尘器内的流速而定的，一般流速不超过0.6~1.0m/s。
煤气在除尘器内的速度，必须小于灰尘的沉降速度，灰尘才不会被煤气带走。
据除尘器下部体积和载荷，一般除尘器应满足三天的存灰量，即是除尘器的极限存灰量。
为了不影响除尘器的除尘效率和安全生产，保证高炉稳定顺行，除尘器要经常清灰，而且每天都要清理干净。
三、干法除尘有何特点？高炉煤气干法除尘工艺，净化的煤气质量高，含水少，温度高，能保存较多的物理热，有利于能量利用。
加之不用水，动力消耗少，又省去污水处理和免除了水污染，是一种节能环保型的新工艺。
四、布袋除尘器干法净化工艺是什么？布袋除尘器干法净化工艺是利用布袋除尘器，使高温煤气过滤而获得净煤气的干法除尘。
1、布袋除尘的工作原理：通过箱体进入布袋（滤袋），滤袋以细微的织孔对煤气进行过滤，煤气中的灰尘被粘附在织孔和滤袋壁上，并形成灰膜。
灰膜又成为滤膜，煤气通过布袋和滤膜达到良好的净化除尘目的。
当灰膜增厚，阻力增大到一定程度时，再进行反吹，吹掉大部灰膜，使阻力减小到最小，再恢复正常过滤。
反吹差压一般为5000~8000Pa，即当煤气差压（荒煤气与净煤气压差）增大到5000~8000Pa时进行反吹。
第6章 高炉煤气净化除尘系统
2. 工作原理 工作时溢流水箱的水不断沿溢流口流入收 缩段，保持收缩段至喉口连续地存在一层水膜， 当高速煤气流通过喉口时与水激烈冲击，使水 雾化，雾化水与煤气充分接触，使粉尘颗粒湿 润聚合并随水排出，并起到降低煤气温度的作 用。
3. 溢流文氏管主要设计参数
收缩角 20º～25º 扩张角 6º～7º 喉口长度，mm 300 喉口流速，m/s 50～70 喷水量， 3m3 t/10 3.5～4.0 溢流水量，t/103m3 0.5
6 高炉煤气净化除尘系统
6.1煤气除尘系统概述
一、煤气除500m3 ，其发热值一 般为3360~4200kj/m3，但是，由炉顶排出的煤气中一般 含有20~40mg/m3(标态)的灰尘，如不经净化处理直接送 至用户使用，会造成管道、燃烧器堵塞及设备的磨损，加 快耐火材料的熔蚀，降低蓄热器的效率。
四、煤气除尘工艺的分离
包括湿法除尘和干法除尘两种。
一. 湿法除尘： 1、塔文工艺：
高炉
重力除尘器 洗涤塔
二级文氏管
高压阀组
脱水器
净煤气管网
TRT
2、双文工艺
高炉
重力除尘器
一级文氏管 二级文氏管
高压阀组
脱水器
净煤气管网
TRT
3、环缝洗涤器（比肖夫煤气清洗工艺）
高炉
重力除尘器
环缝洗涤器
脱水器
旁通阀
(6)高炉煤气纯干法布袋除尘占地小，运行费用低。 (7)干式除尘器对介质适应性强，使用范围广。
6.2 煤气除尘设备及原理
6.2.1 粗除尘设备
一. 重力除尘器 1. 除尘原理： 煤气经中心导入管后，气流突然转向，流 速突然降低，煤气中的灰尘颗粒在惯性力和重 力作用下沉降到除尘器底部。
高炉煤气干法除尘系统介绍
由十几台箱体并列组成， 设备多，运行后维护量大。
安徽首矿大昌金属材料有限公司
3） 包头4#高炉煤气布袋除尘器（ 2200m 安徽首矿大昌金属材料有限公司
3） 承德钢厂高炉煤气布袋除尘器（ 1260m 安徽首矿大昌金属Байду номын сангаас料有限公司
西宁钢厂高炉煤气布袋除尘器（450m3）
安徽首矿大昌金属材料有限公司
安徽首矿大昌金属材料有限公司
3、国内高炉煤气净化发展过程
国内高炉煤气净化发展主要分三个阶段
1 2 3
高炉采用 常压操作
煤气除尘采用洗涤塔+固定喉口文氏管，煤气压力低， 只有30～40Pa，除尘效果差。为增加除尘效率，在 其后增加静电除尘器。 主要采用串联可调喉口文氏管，即一文+二文（或 环 缝洗涤塔）。压力损失大，用水量多。除尘效果满 足要求。
进行脉冲喷吹清灰，喷吹气采用氮气，清理的灰尘落入灰斗。
当灰斗中的灰尘累积到一定量（由料位计控制或时间控制）时， 启动卸输灰系统。灰尘经卸灰阀卸入输灰管道，由高压净煤气（或 氮气）将灰尘输送至大灰仓，再由汽车运出厂区。
安徽首矿大昌金属材料有限公司
重 力 除 尘 器
D820X10
D820X10
D820X10
加湿机
干法除尘系统工艺流程图
三、干法除尘系统组成
干法除尘系统
除尘器箱体
过滤系统
脉冲反吹系统
卸、输灰系统 大灰仓 氮气系统 煤气管道及阀门
安徽首矿大昌金属材料有限公司
（一）除尘器箱体：
1、箱体为圆形筒状结构，外径为φ5224mm，设计 压力为0.3MPa。 2、在出气支管上设有一套安全放散装置，在检修 时打开，用来置换出煤气。 3、箱体进气、出气支管上均安装有大拉杆横向波 纹补偿器、气动三偏心蝶阀、电动盲板阀。 4、箱体上设置3个人孔，方便检修。 5、箱体上设吹扫系统一套，分别设在进、出气口 、灰斗底部和格子板上的人孔上，起清除局部积灰和 置换作用。 6、箱体上设有人工灰尘检测口一个，方便取样化 验。 7、每个箱体灰斗上设置1套氮气炮和2套仓壁振动 器 ，保证卸灰通畅。

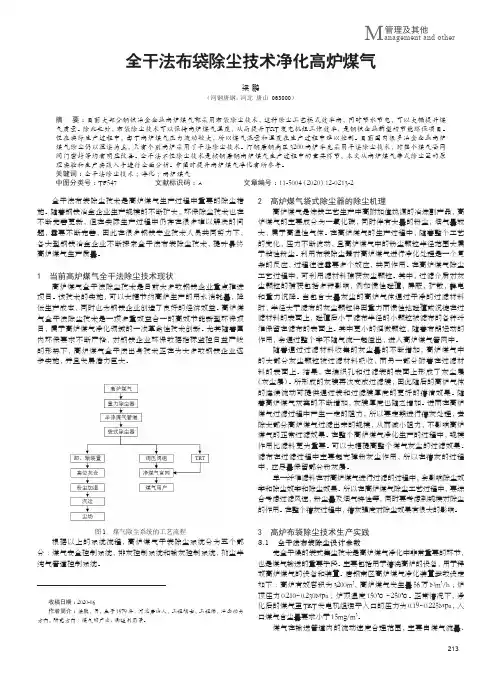

全干法布袋除尘技术净化高炉煤气
213管理及其他M anagement and other全干法布袋除尘技术净化高炉煤气梁 鹏（河钢唐钢，河北 唐山 063000）摘 要：目前大部分钢铁冶金企业高炉煤气都采用布袋除尘技术，这种除尘工艺模式效率高，同时节水节电，可以大幅提升煤气质量。
除此之外，布袋除尘技术可以保持高炉煤气温度，从而提升TRT 发电机组工作效率，是钢铁企业新型的节能环保项目。
但在实际生产过程中，由于高炉煤气压力波动较大，所以煤气流量和温度在生产过程中难以控制。
目前国内很多冶金企业高炉煤气除尘仍以湿法为主，只有个别高炉采用了干法除尘技术。
河钢唐钢南区3200高炉率先采用干法除尘技术，对整个煤气管网阀门密封等均有明显改善。
全干法不但除尘技术是核钢唐钢高炉煤气生产过程中的重要环节，本文从高炉煤气带式除尘器的原理实验和生产实践入手进行全面分析。
希望对提升高炉煤气净化有所参考。
关键词：全干法除尘技术；净化；高炉煤气中图分类号：TF547 文献标识码：A 文章编号：11-5004（2020）12-0213-2收稿日期：2020-06作者简介：梁鹏，男，生于1979年，河北唐山人，工程硕士，工程师，冶金动力方向，研究方向：煤气的产出、输送利用等。
全干法布袋除尘技术是高炉煤气生产过程中重要的除尘措施。
随着钢铁冶金企业生产规模的不断扩大，环保除尘技术也在不断完善更新，但在实际生产过程中仍存在很多难以解决的问题，需要不断完善，因此在很多钢铁专业技术人员共同努力下，各大型钢铁冶金企业不断探索全干法布袋除尘技术，提升最终高炉煤气生产质量。
1 当前高炉煤气全干法除尘技术现状高炉煤气全干法除尘技术是目前大多数钢铁企业重点推进项目。
该技术的实施，可以大幅节约高炉生产的用水消耗量，降低生产成本，同时也为钢铁企业创造了良好的经济效益。
高炉煤气全干法除尘技术是一项多重效益合一的高效节能新型环保项目，属于高炉煤气净化领域的一次革命性技术创新。
尤其随着国内环保要求不断严格，对钢铁企业环保数据指标监控日益严峻的形势下，高炉煤气全干法出身技术正在为大多数钢铁企业逐步实施，并且发展潜力巨大。
高炉煤气干法脉冲除尘器说明书
高炉煤气干法脉冲除尘器说明书高炉煤气低压脉冲除尘器技术已通过省、部级鉴定,并获国家专利，目前已成功用于、450m3、750m3、1050 m3、2300 m3等大小不同高炉。
该技术具有滤速高、滤布寿命长、无大气污染、可在线或离线反吹、自动化程度高等优点。
我们愿以丰富的经验、精湛的技术、良好的服务态度为各厂新建或换代改造高炉煤气袋式除尘系统进行设计，共同将干式除尘技术推进到一个新水平。
一、除尘器工艺特点：▲滤速比大布袋除尘提高70%～100%,箱体数因此减少30%～40%,占地面积少；▲滤袋寿命长,较好地解决了滤布频繁损坏的问题；▲设备简单,自动化程度高,反吹效果更好；▲全封闭反吹,无任何煤气排放,消除了大气污染；▲投资低,比大布袋除尘器系统少20%～25%。
二、除尘原理及清灰1. 除尘原理由荒煤气主管来的荒煤气(200℃)经支管进入袋式除尘器的下部箱体,进行机械分离之后,煤气向上经布袋过滤,微细粉尘附着在滤袋外表面,净煤气通过滤袋汇集到上箱体,经净煤气支管,主管时入热风炉等使用。
当过滤到一定时间后,随着滤袋表面的粉尘增加,除尘器阻力上升。
当阻力上升到一定数值时,主机PLC控制系统发出清灰信号(也可由时间设定控制,10-120分钟可调),1#进口支管气动蝶阀自动关闭和1#出口支管气动碟阀自动关闭,然后1#箱体第一只脉冲阀脉冲清灰开始,开启0.1秒(开启时间为0.01-1秒可调),氮气经喷吹管从袋口喷入,滤袋外表面的粉尘在脉冲气流的冲击振动下被抖落下来,落入下部锥形灰斗,间隔7秒后(1-99秒可调)第二只脉冲阀开启—循序渐进直至1#箱体的14只脉冲阀全部动作一遍(循环次数1-5次可调),喷吹结束10秒(1-300秒钟可调)即让尘灰沉降后,再打开出口气动蝶阀,然后再打开进口气动蝶阀,这样1#箱体清灰完成,恢复正常过滤运行.10秒钟后(1-300秒可调)第2#箱体开始清灰—依次循环直至最后一只箱体全部清灰一次完毕.经一个小时后(1-120分可调)第二次清灰程序开始.如因某种原因某个箱体处于检修或事故状态可把程序设置在手动状态,程序运行时将会跳过该箱体继续工作.在整个清灰过程中每只气动蝶阀的上下限位只起显示作用,即表明该阀究竟是否在应在的位置,而不作为清灰顺序的必要条件.2.卸灰当箱体灰斗的粉尘积存到一定数量时,主机PLC控制系统发出指令(现由时间控制,在30分钟至6个小时内可调).首先提升机启动,5秒后埋刮机运行,埋刮机启动5秒后,中间灰斗上部球阀打开.5秒后叶轮给料机启动,锥形灰斗内的粉尘在上部煤气压力的作用下顺利地落入中间灰斗(在此期间箱体灰斗松灰喷吹阀每间隔5秒钟喷吹1次,开启时间1秒)当箱体灰斗积灰至最小高度(由时间控制开启时间1-5分钟可调),上部叶轮给料机停止运行,5秒后球阀关闭(同时中间灰斗的放散阀也打开将中间灰斗中的有害气体通过总放散管排放到高空大气),这时中间灰仓下部叶轮给料机启动,将中间灰斗的粉尘经刮板机再由提升机排出.在1#仓中间灰仓下部星形卸灰阀运行5-15分钟后(时间可调,在此期间中间灰仓松灰喷吹阀每间隔5秒钟喷吹1次,开启时间1秒),即关闭放散阀.7秒钟后叶轮给料机停止运行.这样第一个箱体的卸灰过程完成.10秒钟后(时间可调)第二只仓卸灰开始—循序渐进直至最后一只仓全部卸灰一次. 为安全起见,上球阀的上下位限位开关不仅起位置指示作用而且参加程序运行,即在球阀根据指令运行到相应位置,位置行程开关发出位置信号后,才能进行下一部的运动程序,否则将该箱体将被切除.3.设备特点：本设备由除尘箱体、中间灰斗和附件组成。
高炉干法除尘系统操作说明
高炉干法除尘系统操作说明一、概述三安1050高炉自动化系统采用高可靠性的西门子S7 400系列PLC，通过Profibus-DP 总线带图尔克远程站，操作站的人机接口界面采用Wincc6.0编制，系统具有与其他系统网络进行通讯的接口。
系统可以手动控制单个设备，也可以进行自动控制。
二、控制设备组成三安高炉干法除尘系统由进出口蝶阀、进出口盲板阀、脉冲阀、卸灰球阀、钟型卸灰阀、截止阀、放散阀、振动器、星形卸灰机、加湿机、氮气调压阀、煤气调压阀组等控制设备及检测设备组成。
所有的设备在现场都有操作箱可以直接操作，也可以在计算机画面上进行远程操作。
当现场操作箱选择就地开关后，按下按钮，即可对相应的设备进行控制；当现场操作箱选择PLC后，就可以在控制室进行远程控制了。
三、操作画面详解操作画面由箱体1－7、箱体8－14、调节阀门、报警记录、历史趋势几个子画面组成。
图标颜色定义绿色：进出口盲板阀、进出口蝶阀、放散阀、截止阀、卸灰球阀、钟型卸灰阀、调压阀组后插板阀及蝶阀的开到位状态；振动器、星形卸灰机、加湿机的运行状态。
灰色：振动器、灰仓卸灰机、加湿机的停止状态。
红色：进出口盲板阀、进出口蝶阀、放散阀、截止阀、卸灰球阀、钟型卸灰阀、调压阀组后插板阀及蝶阀的关到位状态。
黄色：进出口盲板阀、进出口蝶阀、放散阀、截止阀、卸灰球阀、钟型卸灰阀、调压阀组后插板阀及蝶阀无开到位或者关到位信号状态。
黑色：进出口盲板阀、进出口蝶阀、放散阀、截止阀、卸灰球阀、钟型卸灰阀、调压阀组后插板阀及蝶阀同时有开到位和关到位信号状态。
黄色与灰色交替显示：进出口盲板阀、进出口蝶阀、放散阀、截止阀、卸灰球阀、钟型卸灰阀打开或者关闭超时；调压阀组后插板阀及蝶阀的开关过力矩、松紧过力矩；或者振动器、星形卸灰机、加湿机故障。
红色与黑色交替显示：除尘器进口煤气温度低于100℃或者大于260℃；除尘器进口煤气压力低于20KPa；除尘器进口煤气压力大于230KPa；除尘器各箱体出口含尘量大于10mg/m3；大灰仓煤气回收管道含尘量大于10mg/m3。
高炉煤气干法除尘系统介绍
上海瑞帆环境工程有限公司
高炉煤气干法布袋除尘器应用技术 主要内容
高炉煤气特性
高炉煤气净化发展过程
干法布袋除尘器系统介绍
瑞帆企业
高炉煤气干法布袋除尘器应用技术
高炉煤气的特性
高炉煤气是高炉炼铁时产生的气体，是一种剧毒低热值的气体，发热 值为2800～3500KJ/m3，是钢铁企业内部生产使用的主要能源。需要除 尘后再利用。 高炉气体相比其他气体具有以下特性： ①温度较高 正常：150℃ （90～250℃ ）， 短时高温320℃ ， 事故时500℃～700℃ ②压力高 1000m3以下压力～0.15MPa 1000～2000m3压力为0.15～0.22MPa 2000m3以上压力为0.2～0.28MPa 处理煤气的设备满足压力容器的条件，属于压力容器的范围GB150。 除尘器是一个个独立的圆筒状，而不是环境除尘器的方形。 ③剧毒 含有约22%-26%的CO
除尘器箱体：
1、除尘器箱体按照GB150《钢制压力容器》进行设计。 箱体为园形筒状结构，直径为φ5232mm，设计压力为 0.3MPa，箱体材料为Q235-B 。壁厚16mm 。 2、在出气支管上设有一套安全放散装置，在检修时打 开，用来置换出煤气。 3、箱体进气、出气支管上均安装有大拉杆横向波纹补 偿器、气动三偏心蝶阀、带人孔短接、电动盲板阀。 4、箱体上设置4个人孔，方便检修。 5、箱体上设有8个支座，支撑箱体。 6、箱体上设吹扫系统一套，分别设在进、出气口、灰 斗底部和格子板上的人孔上，起清除局部积灰和置换 作用。 7、箱体上设有人工灰尘检侧口一个，方便取样化验。 8、灰斗锥度41度，远小于灰尘安息角，方便卸灰。并 设有仓壁震动器、氮气炮和氮气反送等装置 ，保证卸 灰通畅。
干法除尘工艺流程及功能介绍
干法除尘工艺流程及功能原理一、干法除尘简介随着氧气转炉炼钢生产的发展及炼钢工艺的日趋完善，相应的除尘技术也在不断地发展完善。
目前，氧气转炉炼钢的净化回收主要有两种方法，一种是煤气湿法(ＯＧ法)净化回收系统，一种是煤气干法(ＬＴ法)净化回收系统。
日本新日铁和川崎公司于60年代联合开发研制成功ＯＧ法转炉煤气净化回收技术。
ＯＧ法系统主要由烟气冷却、净化、煤气回收和污水处理等部分组成，烟气经冷却烟道后进入烟气净化系统。
烟气净化系统包括两级文氏管、脱水器和水雾分离器，烟气经喷水处理后，除去烟气中的烟尘，带烟尘的污水经分离、浓缩、脱水等处理，污泥送烧结厂作为转炉和烧结原料，净化后的煤气被回收利用。
系统全过程采用湿法处理，该技术的缺点：一是处理后的煤气含尘量较高，达100ｍｇ/Ｎｍ3以上，要利用此煤气，需在后部设置湿法电除尘器进行精除尘，将其含尘浓度降至10ｍｇ/Ｎｍ3以下；二是系统存在二次污染，其污水需进行处理；三是系统阻损大，能耗大，占地面积大，环保治理及管理难度较大。
鉴于以上情况，德国鲁奇公司和蒂森钢厂在60年代末联合开发了转炉煤气干法(ＬＴ法)除尘技术。
干法(ＬＴ法)除尘系统主要由蒸发冷却器、静电除尘器、风机和煤气回收系统组成。
与ＯＧ法相比，ＬＴ法的主要优点是：除尘净化效率高，通过电除尘器可直接将粉尘浓度降至10ｍｇ/Ｎｍ3以下；该系统全部采用干法处理，不存在二次污染和污水处理；系统阻损小，煤气热值高，回收粉尘可直接利用，节约了能源。
因此，干法除尘技术比湿法除尘技术有更高的经济效益和环境效益。
转炉干法除尘技术在国际上已被认定为今后的发展方向，它可以部分或完全补偿转炉炼钢过程的全部能耗，有望实现转炉无能耗炼钢的目标。
另外，从更加严格的环保和节能要求看，由于湿法净化回收系统存在着能耗高、二次污染的缺点，它将随着时代的发展而逐渐被转炉干法除尘系统取代，这是冶金工业可持续发展的要求。
该技术已获得世界各国的普遍重视和采用，到目前为止，转炉干法除尘技术在德国、奥地利、韩国、澳大利亚、法国、卢森堡等国得到了广泛应用。
高炉煤气系统干式除酸技术介绍
高炉煤气系统干式除酸技术介绍由于国内部分钢厂在冶炼过程中采用进口矿、使用含CａCｌ2的烧结助剂等原因，其高炉煤气中出现了以HCｌ为主的酸性成分。
而目前国内高炉广泛采用的干法除尘工艺并不能有效去除高炉煤气中所含的HCl等酸性气体，导致后续煤气管道及其附属设备出现腐蚀失效的问题，形成煤气泄漏隐患。
这已经成为高炉煤气干法除尘技术推广和应用中最突出的矛盾。
本文提出了新型的高炉煤气干式除酸技术,可以全面解决包括TRT（高炉煤气余压透平发电装置)在内的所有设备及用户管网的腐蚀和积盐问题。
技术特点和经济性分析表明，与湿法喷淋技术相比,干式除酸技术的除酸效果更好,并最大限度地保留了煤气热值，具有良好的经济性和应用价值。
净化技术一览除钢铁行业外，相近行业如石化、煤气化、垃圾焚烧等都出现了因工业气体中含HCl等酸性气体而造成工业设备或管路腐蚀,影响工艺顺行的报道。
针对上述问题,将气体中的酸性气体去除和净化是最常见的防腐措施，主要有湿法技术、半干法技术和干法技术3类技术。
由于HCl等酸性气体极易溶于水,湿法技术可通过在洗涤塔内喷淋水或碱液达到去除酸性气体的效果。
该法最大的优点是处理烟气量大、设备数量少、占地面积小，但存在除酸不充分、耗水量较大等缺陷，且伴有气体降温过程。
同时，气体中气态饱和水含量较高并携带有一定量的机械水，可能对工艺流程造成一定影响,如石化生产中，重整再生循环气中水含量过大会影响催化剂的活性和使用寿命。
半干法技术采用喷雾吸收反应器塔，石灰浆在反应器内实现雾化,雾滴与烟气相接触产生传质与化学反应,达到脱除酸性气体的目的。
该方法净化效率高，除酸过程无废水排放,但主要缺点是喷嘴易磨损、易阻塞和雾化要求高。
干法技术是通过碱式吸附剂脱除气体中所含的HCl等酸性气体。
干法吸附设备结构较简单，建设成本较低，操作简单,无污水产生，净化效果最好,但同等烟气条件下，所需设备数量较多,占地面积较大,吸附剂投入量较大,运行成本和废渣处理量较大，因此，单塔烟气处理效率较前面两种方法低。
高炉煤气烟气处理
一、烟气除尘——高炉煤气干法布袋除尘高炉煤气净化分为湿法除尘和干法除尘两类，目前我国500m3级及以下高炉的煤气净化基本上全部采用干式布袋除尘，而1000m3级及以上高炉的煤气净化采用干法布袋除尘技术的较少。
高炉煤气干法布袋除尘技术是钢铁行业重要的综合节能环保技术之一,以其煤气净化质量高、节水、节电、投资省、运行费用低、环境污染小等优点,优于传统的湿法洗涤除尘工艺, 属于环保节能项目，位于国家钢铁行业当前首要推广的“三干一电”（高炉煤气干法除尘、转炉煤气干法除尘、干熄焦和高炉煤气余压发电）之首。
是国家大力推广的清洁生产技术。
1、工艺流程与设备系统组成1 干法除尘由布袋除尘器、卸、输灰装置（包括大灰仓）、荒净煤气管路、阀门及检修设施、综合管路、自动化检测与控制系统及辅助部分组成。
2 炉顶温度长期偏高的高炉宜在布袋除尘之前增设降温装置，有热管换热器和管式换热器两类，应优先选用热管式换热器。
过滤面积1 根据煤气量（含煤气湿分，以下同）和所确定的滤速计算过滤面积计算公式：其中 F——有效过滤面积 m2Q——煤气流量m3/h（工况状态）V——工况滤速 m/min2 工况流量。
在一定温度和压力下的实际煤气流量称为工况流量。
以标准状态流量乘以工况系数即为工况流量。
3工况系数工况体积（或流量）和标况体积（或流量）之比称为工况系数，用η表示。
计算公式：其中η——工况系数Q0——标准状态煤气流量m3/hQ——工况状态煤气流量m3/hT0——标准状态0℃时的绝对温度273Kt——布袋除尘的煤气温度℃P——煤气压力（表压）MPaP0——标准状态一个工程大气压，为 MPa当t值按煤气平均温度165℃计算时上述公式简化为：Pη=P1.0此时工况系数η与压力关系见表3—2。
温度取值不同，数值略有变化。
表3—2 工况系数η与压力关系炉顶压力MPa工况系数η煤气放散1 除尘器箱体、前置换热器、荒净煤气主管和密封式眼镜阀应设煤气放散管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
炼铁作业部：蒋文迪
安徽首矿大昌金属材料有限公司
目录
国内高炉煤气净化发展过程 工艺流程
干法除尘系统组成 操作难点
事故的预防与处理 安徽首矿大昌金属材料有限公司
一、国内高炉煤气净化发展过程
1、高炉煤气的特性
高炉煤气是高炉 炼铁时产生的气体， 是一种剧毒低热值的 气体，发热值为2800 ～3500KJ/m3，是钢铁 企业内部生产使用的 主要能源。需要除尘 后再利用。
随着过滤过程的不断进行，滤袋上的粉尘越积越多，过滤阻力 不断增大。当阻力增大（或时间）到一定值时，电磁脉冲阀启动， 进行脉冲喷吹清灰，喷吹气采用氮气，清理的灰尘落入灰斗。
当灰斗中的灰尘累积到一定量（由料位计控制或时间控制）时， 启动卸输灰系统。灰尘经卸灰阀卸入输灰管道，由高压净煤气（或 氮气）将灰尘输送至大灰仓，再由汽车运出厂区。
。
3、在每个箱体出口支管上安装1套粉尘
检测仪，在线实时检测净煤气含尘量，当检
测到某一箱体出口粉尘浓度超标时，自控系
统将声光报警，可判断箱体内是否有破损布
一、对高炉热风炉系统造成损害，堵塞，降低热风 炉炉龄，影响高炉生产。
二、造成TRT（余压发电装置）的转子磨损、振动， 使TRT寿命降低。
三、对其他的使用高炉煤气燃烧炉（如焦炉加热燃 烧系统、轧钢加热炉）造成堵塞，甚至损坏。
安徽首矿大昌金属材料有限公司
3、国内高炉煤气净化发展过程
国内高炉煤气净化发展主要分三个阶段
No2
尘
器
D2220X10
A
A
除 No3
No9
尘
器
D1820X10
A
A
No10 A
D820X10 D820X10
D820X10 D820X10
DN50
I
I
I
I
I
J
J
J
J
J
K
K D159X12
K
K
K
D159X12
D820X10
D159X6
D2220X10至TRT
D159X5
D159X5
D89X5
D89X5
安徽首矿大昌金属材料有限公司
D2620X10 DN400
D2620X10
DN400
D2620X10
D2620X10
D2620X10
DN150
一级文氏管 二级文氏管
填料式灰泥捕集器
填料式灰泥捕集器
串联可调喉口文氏管除尘器
4、干法布袋除尘器相比湿法除尘器的比较
节水
在运行过程中基本上不需要水 450m3高炉节水280吨/小时 2200m3高炉节水1200吨/小时
由十几台箱体并列组成， 设备多，运行后维护量大。
安徽首矿大昌金属材料有限公司
包头4#高炉煤气布袋安除徽首尘矿大器昌（金属2材20料0有m限3）公司
承德钢厂高炉煤气布安袋徽除首矿尘大昌器金（属材1料26有0限m公3）司
西宁钢厂高炉煤气布袋除尘器（450m3） 安徽首矿大昌金属材料有限公司
二、工艺流程
1
高炉采用 常压操作
煤气除尘采用洗涤塔+固定喉口文氏管，煤气压力低， 只有30～40Pa，除尘效果差。为增加除尘效率，在 其后增加静电除尘器。
高炉工艺改
2 进后，炉顶
压力增高
3 布袋除尘器
主要采用串联可调喉口文氏管，即一文+二文（或 环 缝洗涤塔）。压力损失大，用水量多。除尘效果满 足要求。
①70年代中期开始在小高炉上使用大布袋反吹风式除尘 器，内滤式，加压煤气反吹清灰，过滤效果差。 ②脉冲喷吹除尘器，外滤式，通过喷嘴用氮气喷吹清灰。 布袋材质选用玻璃纤维针刺毡复合其他纤维（P84、诺美 克斯等）。目前大多数高炉均采用干法布袋除尘器。
压力为0.3MPa。
2、在出气支管上设有一套安全放散装置，在检修时
打开，用来置换出煤气。
3、箱体进气、出气支管上均安装有大拉杆横向波纹
补偿器、气动三偏心蝶阀、电动盲板阀。
4、箱体上设置3个人孔，方便检修。
5、箱体上设吹扫系统一套，分别设在进、出气口、
灰斗底部和格子板上的人孔上，起清除局部积灰和置
换作用。
特性
温度高 正常：150～250℃ 事故600℃
压力高 正常：0.2-0.23MPa 最大压力：0.25MPa
剧毒 含有约22%-26%的CO
安徽首矿大昌金属材料有限公司
2、净化高炉煤气的必要性
高炉煤气是钢铁企业内部生产使用的主要能源。广 泛用于钢厂各加热燃烧系统内。当高炉煤气内部含尘量 超过10mg/m3时，对使用煤气系统造成以下危害：
优
投资费用低
湿法除尘要建除尘器及水处理系统
点
煤气效能高
煤气温度高50～100℃，提高热风炉温度 煤气中含水量少，燃烧时对外传热高 不含机械水，对后面设备腐蚀小 余压发电（TRT）发电量增加30%
安徽首矿大昌金属材料有限公司
干法除尘的缺点
对温度比较敏感， 煤气温度过高，过低都不行。
对煤气中蒸汽含量要求过高
6、箱体上设有人工灰尘检测口一个，方便取样化验
。
50°
7、每个箱体灰斗上设置1套氮气炮和2套仓壁振动器
，保证卸灰通畅。
箱体安全保护和工艺优化：
1、箱体顶部设置一套超压泄放装置。采
用安全阀（型号A42Y-16C）下配明杆闸板
阀（Z41H-16C）。
2、箱体进气口对壁设一块导流板，防止
高速灰尘冲刷壁板，造成箱体局部磨损严重Βιβλιοθήκη D57X4 H D159X6
D57X4 D159X6
干法除尘系统工艺流程图
D159X6
氮 气 氮气 罐
三、干法除尘系统组成
干法除尘系统
除尘器箱体 过滤系统
脉冲反吹系统 卸、输灰系统
大灰仓 氮气系统 煤气管道及阀门
安徽首矿大昌金属材料有限公司
（一）除尘器箱体：
1、箱体为圆形筒状结构，外径为φ5224mm，设计
高炉
荒煤气
重力除尘器
荒煤气总管
综合管网 脱盐塔
净煤气
TRT 净煤气总管
布袋除尘器
减压阀组
灰
尘
运灰汽车
加湿机
大灰仓
输灰管道
高炉煤气流程图
安徽首矿大昌金属材料有限公司
工艺流程简述：
高炉煤气经重力除尘后，由荒煤气主管分配到布袋除尘器各箱 体中，并进入荒煤气室，颗粒较大的粉尘由于重力作用自然沉降而 进入灰斗，颗粒较小的粉尘随煤气上升。经过滤袋时，粉尘被阻留 在滤袋的外表面，煤气得到净化。净化后的煤气进入净煤气室，由 净煤气总管输入煤气管网。
安徽首矿大昌金属材料有限公司
来自重力除尘的荒煤气D2220X10
重 力 除 尘 器
D325X8 至低压净煤气总管
D325X8P
D219X6
D325X8 D325X8
D1820X10
至放散塔
D325X8
D820X10 D820X10 D820X10
D820X10
大 灰 仓
加湿机 出灰口
布
袋
除 No1
