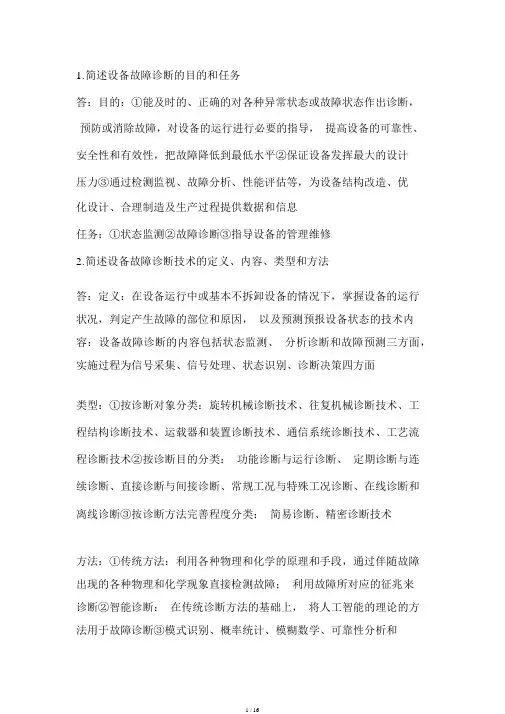

机械设备状态检测与故障诊断作业习题答案

机械设备状态检测与故障诊断作业习题答案

1.简述设备故障诊断的目的和任务答:目的:①能及时的、正确的对各种异常状态或故障状态作出诊断,预防或消除故障,对设备的运行进行必要的指导,提高设备的可靠性、安全性和有效性,把故障降低到最低水平②保证设备发挥最大的设计压力③通过检测监视、故障分析、性能评估等,为设备结构改造、优化设计、合理制造及生产过程提供数据和信息任务:①状态监测②故障诊断③指导设备的管理维修2.简述设备故障诊断技术的定义、内容、类型和方法答:定义:在设备运行中或基本不拆卸设备的情况下,掌握设备的运行状况,判定产生故障的部位和原因,以及预测预报设备状态的技术内容:设备故障诊断的内容包括状态监测、分析诊断和故障预测三方面,实施过程为信号采集、信号处理、状态识别、诊断决策四方面类型:①按诊断对象分类:旋转机械诊断技术、往复机械诊断技术、工程结构诊断技术、运载器和装置诊断技术、通信系统诊断技术、工艺流程诊断技术②按诊断目的分类:功能诊断与运行诊断、定期诊断与连续诊断、直接诊断与间接诊断、常规工况与特殊工况诊断、在线诊断和离线诊断③按诊断方法完善程度分类:简易诊断、精密诊断技术方法:①传统方法:利用各种物理和化学的原理和手段,通过伴随故障出现的各种物理和化学现象直接检测故障;利用故障所对应的征兆来诊断②智能诊断:在传统诊断方法的基础上,将人工智能的理论的方法用于故障诊断③模式识别、概率统计、模糊数学、可靠性分析和故障树分析、神经网络、小波变换、分析几何等数学分支在故障诊断中应用3.机械设备故障的信息获取和检测方法有哪些?答:获取方法:直接观测法、参数测定法、磨损残渣测定法、设备性能指标的测定检测方法:①振动和噪声的故障检测:振动法、特征分析法、模态识别与参数识别法、冲击能量与冲击脉冲测定法、声学法②材料裂纹及缺陷损伤的故障检测:超声波探伤法、射线探伤法、渗透探伤法、磁粉探伤法、涡流探伤法、激光全息检测法、微波检测技术、声发射技术③设备零部件材料的磨损及腐蚀故障检测:光纤内窥技术、油液分析技术④温度、压力、流量变化引起的故障检测4.简述振动检测和诊断系统的组成和原理,说明其区别答:振动检测系统:信息输入 -数据预处理 -数据变换和压缩 -特征提取-状态分类 -{ ①显示、打印、绘图、储存②判断与决策 -报警、审核、维修 }诊断系统:激振器 -被诊断对象 -传感器 -二次仪表 -{ ①磁带记录仪②分析仪③数据采集、记录和存储器}- 故障诊断系统5.测振传感器有哪些类型?简述其工作原理。

机械故障诊断

机械故障诊断

一、填空题1.现代机械故障诊断技术正在成为(信息)、(监控)、(通信)、(计算机)和人工智能等集成技术,并逐渐发展成为一个多学科交叉的新学科。

2.利用滚动轴承的振动信号分析故障诊断的方法可分为(简易诊断法)和(精密诊断法)两种。

3.转子系统的常见故障是以低频振动表现出来,主要是(不平衡)、(不对中)、(轴弯曲)。

4.红外探测器是利用红外测敏感元件把入射的红外能转换成其他能量的转换器,一般分为(热敏型)和(光电型)两大类。

5.正常人的耳朵能听到的声音频率范围是(20-20000Hz);超声波的频率范围是(大于20000Hz)。

6.机械设备润滑系统中的谱分析主要是指油液的(铁谱分析)和(光谱分析)。

二、判断题1.齿轮失效可分为轮体失效和轮齿失效,由于轮体失效很少出现,因此齿轮失效通常是指轮齿失效。

( )2.斜齿圆柱齿轮产生啮合振动的原因与直齿圆柱齿轮基本相同,但由于同时啮合的齿数较多,所产生的啮合振动的幅值相对较低。

( )3.振动和噪声信号是齿轮故障特征信息,可以通过各种信号传感器、放大器和测量仪器,方便的测出齿轮箱振动和噪声信号,通过各种分析处理,提取故障特征信息,从而诊断出齿轮故障,其中,最有效的方法是时域分析法。

( )4.滑动轴承的油膜振荡是一种危险振动,使转子更加偏离轴承中心,增加了转子的不稳定因素,可以导致轴承疲劳失效,不过后果不严重。

( )5.转子系统机械故障的60%是由不对中引起的,出现不对中的明显故障特征是轴心轨迹呈香蕉形或8字形。

( )6.一台鼓风机,拖动电机功率30KW,电机转速1480r/min,经过减速后鼓风机转速900r/min,经计算鼓风机主轴转频为25Hz。

( )7.上题鼓风机主轴轴承型号210,滚珠直径d=12.7mm,轴承节径D=70mm,滚柱个数z=10,压力角α=0°估算出内圈特征频率为90Hz,外圈特征频率为60Hz。

( )8.某大型柴油机使用球墨铸铁活塞,使用中检测活塞是否有裂纹等缺陷,可以只揭盖不拆卸情况下使用超声波探查。

机械故障诊断技术5设备状态的判定

机械故障诊断技术5设备状态的判定

7
表5—1
振动强度
分级范围 速度有效值
mm/s
2021/9/23
机械振动诊断标准(ISO 2372和ISO 3945)
ISO 2372
ISO 3945








刚性 基础
柔性 基础
0.28
0.45
0.28 A
0.71
0.45
0.71
1.12
A A A
1.80
1.12 B
1.80 2.80
B
4.50
使用该标准的几点说明:
1)应用该标准时,横坐标=转 速X转轴轴颈直径;纵坐标=实 测的轴承加速度。 2)轴承状态分为三个等级:A (良)、B(注意)、C(危 险)。 3)测量参数采用加速度g。
20
2021/9/23
5. 往复机械振动标准
在工业生产中,应用最多的往复机械是往复空压机。目前用于往复 机械振动诊断的标准较少,使用经验也不多,表5-11为一种。
国际标准、国家标准、行业标准、企业集团标准都是根据某类设备长 期使用、观测、维修及测试后的经验总结,并规定了相应的测试方法。因 此在使用这些标准时,必需按规定的适用范围和测定方法操作。目前应用 较广泛的是:
ISO 2372 《机器振动的评价标准基础》 ISO 3945 《振动烈度的现场测定与评定》 CDA/MS/NVSH 107 《轴承振动测量的判据》 VDI 2056 《震动烈度判据》(德国标准)等
测量频率在1000Hz以下,用 速度作为诊断参数,且其标准 值不随频率而变化;
测量频率在1000Hz以上,用 加速度作为诊断参数,且标准 值随频率增大而减小。 2)齿轮状态分为三个等级:良 好、注意、危险。

机械故障诊断阶段考试答案

机械故障诊断阶段考试答案

江南大学现代远程教育第二阶段练习题考试科目:《机械故障与诊断》第三章至第五章(总分100分)__________学习中心(教学点)批次:层次:专业:学号:身份证号:姓名:得分:一、填空题(每空1分,共20分)1、诊断步骤可分为、、决策与验证。

2、机器上被测量的部位称为。

3、常用的振动测量参数有、、。

4、加速度传感器可以用固定、用绝缘螺栓固定、固定、用渗腊层黏结、用黏结剂固定。

5、加速度传感器,特别是压电式加速度传感器,在及的振动监测与诊断中应用十分广泛。

6、加速度计类型有、、。

7、磨损和疲劳属于最主要的失效机理。

8、铁谱分析技术主要需要油液颗粒、形态、、类型、、分布和材料等数据信息。

9、目前已经使用或正在研究的油样分析监测方法包括、和等。

二、判断题(每题2分,共20分)1、确定、了解诊断对象是实施现场振动诊断的第一个步骤。

()2、选择测点不用考虑安全操作要求。

( )3、若要检测机器上某些连接部件是否存在不对中,最简单的办法是采用位移比较法。

( )4、传感器是将数字电信号转换成物体的运动的一种灵敏的换能器件。

( )5、传感器是诊断装置的“眼”和“耳”。

( )6、数据采集、谱分析、数据分析、动不平衡等操作可用数据采集器实现。

( )7、设备故障诊断专家系统是利用各种类型的诊断知识,对设备运行状态(正常和异常)进行判断和推理的硬件系统。

( )8、振动传感器主要有位移探测器、速度传感器、加速度计三种。

( )9、物理化学性能分析与污染分析是对油液的主要分析方向。

()10、油液取样无特殊要求,随时、随处都可以。

()三、选择题(每题2分,共20分)1、一般情况下,首选诊断对象不会选择()设备。

A.稀有 B 昂贵 C.大型 D.有备台2、一般在()上选择评定机械振动水平时的测点。

A.基础 B.轴 C.基座 D.管子3、()在旋转机械及往复机械的振动监测与诊断中应用最广泛。

A.位移探测器 B.速度传感器C.加速度计 D.计数器4、当仅需要拾取低频信号时,采用()滤波器。

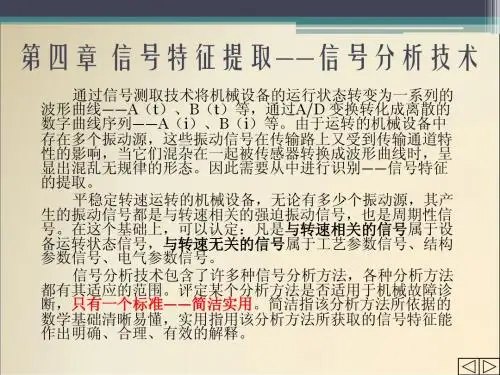

机械故障诊断技术4_信号特征提取技术

机械故障诊断技术4_信号特征提取技术

• 4.1.3 峰值、峰值指标
通常峰值Xp是指振动波形的单峰最大值。由于它是一 个时不稳参数,不同的时刻变动很大。因此,在机械故障 诊断系统中采取如下方式以提高峰值指标的稳定性:在一 个信号样本的总长中,找出绝对值最大的10个数,用这10 个数的算术平均值作为峰值Xp。 峰值指标Ip
Ip Xp X rms
常用窗函数的时域图和频谱图
图4—6 矩形窗的时域、频域曲线图
图4—7 汉宁窗的时域、频域曲线图
除矩形窗之外的窗函数所存在的不足有:第一,初相位 信息消失。所以采用它们的频谱分析软件没有相频谱图。第 二,谱图中的幅值相对实际信号该频率成份的幅值存在着失 真。失真度的大小与所取的修正值相关。
4.2.4 频混和采样定理
4.1 信号特征的时域提取方法
• 4.1.1 平均值
平均值描述信号的稳定分量,又称直流分量。
1 X N
x (t )
i 1 i
N
在平均值用于使用涡流传感器的故障诊断系统中。当 把一个涡流传感器安装于轴瓦的底部(或顶部),其初始 安装间隙构成了初始信号平均值——初始直流电压分量, 在机械运转过程中,由于轴心位置的变动,产生轴心位置 的振动信号。这个振动信号的平均值即轴心位置的平均值。 经过一段时间后,轴心位置平均值与初始信号平均值的差 值,说明了轴瓦的磨损量。
n 1
周期性方波信号的频谱1
周期性方波信号x(t)从原本意义上是既无开始又无结束 的信号,但可以在一个周期内表述为:

-A X(t)=
T t 0 2
Hale Waihona Puke 0t AT 2
对该方波信号x(t)作富里叶变换 可得该方波的富里叶级数描述:
x(t ) 4A

机械故障诊断技术

机械故障诊断技术

1.构成一个确定性振动的三个基本要素是什么?答:构成一个确定性振动有三个基本要素,即振幅s、频率f和相位φ。

2. 机械故障诊断包括哪几个方面的内容?答:机械故障诊断的内容包括以下三个方面 1、运行状态的检测: 2、设备运行状态的趋势预报 3、故障类型、程度、部位、原因的确定:3.按照振动频率的高低,通常把振动分为哪三种类型?在各类新中主要测量的是什么物体?为什么?答:(1)按振动频率分为高频振动、中频振动和低频振动三种;(2)低频范围:测量位移量。

因为在低频范围造成破坏的主要因素是应力的强度,位移量是与应变,应力直接相关的参数;中频范围:测量速度量。

因为振动部件的疲劳进程与振动速度成正比,振动能量与振动速度的平方成正比,在这个范围内,零件主要表现为疲劳破坏。

高频范围:测量加速度。

加速度表示振动部件所受冲击力的强度。

冲击力的大小与冲击的频率与加速度值正相关4.形成噪声干扰必须具备哪些要素?抑制噪声干扰的方法有哪些?答:(1)必须具备噪声源;对噪声敏感的接收电路及噪声源接受电路间耦合通道三个要素。

(2)解决方法:降低噪声源的强度,使接收电路对噪声不敏感;抑制或切断噪声源与接受电路间的耦合通道5.在观察频谱图作故障诊断分析时,应注意哪些要点?答:1、注意那些幅值比过去有显著变化的谱线,分析它的频率对应着哪一个部件的特征频率。

2、观察那些幅值较大的谱线(它们是机械设备振动的主要因素),关注这些谱线的频率所对应的运动零部件。

3、注意与转频有固定比值关系的谱线(它们是与机械运动状态有关的状态信息),注意它们之中是否存在与过去相比发生了变化的谱线6、旋转机械常见的故障有哪些?答:1)、转子-轴承系统不稳定; 2)、转子不平衡振动 ;3)、转子、联轴器不对中振动 ; 4)、转轴弯曲故障 ; 5)、转轴横向裂纹故障; 6)、连接松动故障; 7)、碰摩故障; 8)、喘振。

7. 点巡检制度设备诊断模式是指什么?“五定”作业制度是什么?答:(1)采用便携式仪器,对设备进行定期的巡检,记录所测定的参数,根据时间历程的数据进行故障判断、劣化趋势分析,这类模式称为点巡检制度,(2)“五定”作业制度是定人员、定时间、定测点参数、定测量仪器。

《机械故障诊断》考试试卷(附答案)

《机械故障诊断》考试试卷(附答案)

《机械故障诊断》考试试卷(A卷)一、填空(每空1分,共10分)1、设备诊断技术、修复技术和润滑技术已列为我国设备管理和维修工作的3项基础技术。

2、设备诊断技术是依靠传感技术和在线检测技术进行分析处理,机械故障诊断实质是利用运行中各个零部件的二_次效应,由现象判本质进行诊断。

3、ISO标准属于绝对判断标准。

4、固有频率与物体的初始情况无关,完全由物体的力学性质决定,是物体自身固有的。

5、一般地,可用啮合频率与其周围边带频的幅值差来指示齿轮的好坏。

、6、振动频谱中包含机器零部件的机械状态信息,振动诊断的任务从某种意义上讲,就是读谱图,把频谱上的每个频谱分量与监测的机器的零部件对照联系,给每条频谱以物理解释。

7、安装加速度传感器时,在安装面上涂一层硅脂的目的是__增加不平整安装表面的连接可靠性____________ 。

8、滚动轴承的振动诊断方法包括有效值和峰值判别法、峰值因数法、概率密度分析法(用峭度衡量)等。

二、单项选择(每题2分,共10分)1、设备故障诊断未来的发展方向是(d ) A感性阶段B量化阶段C诊断阶段D 人工智能和网络化2、(a )是目前所有故障诊断技术中应用最广泛也是最成功的诊断方法。

A振动诊断B温度诊断C声学诊断D光学诊断3、对于润滑油液的分析属于(c ) A.直接观测法B参数测定法C.磨损残渣测定法D .设备性能指标测定4、一台机器设备在运转过程中会产生各种频率项,但不包括下述的(a) A旋转频率项B常数频率项C齿轮频率项D 变量频率项5、 .仅需在一个修正面内放置平衡重量的是a。

A.力不平衡B .力偶不平衡C.动不平衡D .悬臂转子不平衡三、判断题(每题 2分,共10分)1、一般说来,设备的故障和征兆之间不存在一一对应的关系。

(V)2、数字化网络监测是离线监测的发展趋势。

(X )3、超声波诊断方法中包括超声波测厚技术。

(V)4、利用声响判断物品的质量是人们常用的简易方法。

(V)5、膨胀式温度计里面包括有水银温度计。

机械故障诊断技术 课后答案

机械故障诊断技术         课后答案

机械故障诊断技术(第二版张建)课后答案第一章1、故障诊断的基础是建立在能量耗散的原理上的。

2、机械故障诊断的基本方法课按不同观点来分类,目前流行的分类方法有两种:一是按机械故障诊断方法的难易程度分类,可分为简易诊断法和精密诊断法;二是按机械故障诊断的测试手段来分类,主要分为直接观察法、振动噪声测定法、无损检测法、磨损残余物测定法、机器性能参数测定法。

3、设备运行过程中的盆浴曲线是指什么?答:指设备维修工程中根据统计得出一般机械设备劣化进程的规律曲线(曲线的形状类似浴盆的剖面线)4、机械故障诊断包括哪几个方面内容?答:(1)运行状态的检测根据机械设备在运行时产生的信息判断设备是否运行正常,其目的是为了早期发现设备故障的苗头。

(2)设备运行状态的趋势预报在状态检测的基础上进一步对设备运行状态的发展趋势进行预测,其目的是为了预知设备劣化的速度,以便生产安排和维修计划提前做好准备。

(3)故障类型、程度、部位、原因的确定最重要的是设备类型的确定,它是在状态检测的基础上,确定当机器已经处于异常状态时所需进一步解决的问题,其目的是为了最后诊断决策提供依据。

5、请叙述机械设备的故障诊断技术的意义?答:设备诊断技术是一种了解和掌握设备在使用过程中的状态,确定其整体或局部是正常或异常,早期发现故障及其原因,并能预报故障发展趋势的技术。

机械设备的故障诊断可以保证整个企业的生产系统设备的运行,减少经济损失,还可以减少某些关键机床设备因故障存在而导致加工质量降低,保证整个机器产品质量。

6、劣化曲线沿横、纵轴分别分成的三个区间分别是什么,代表什么意义?答:横轴包括1、磨合期 2、正常使用期 3、耗损期纵轴包括1、绿区(故障率最低,表示机器处于良好状态)2、黄区(故障率有抬高的趋势,表示机器处于警械注意状态)3、红区(故障率已大幅上升的阶段,表示机器处于严重或危险状态,要随时准备停机)第二章1、按照振动的动力学特性分类,可将机械振动分为三种类型:自由振动和固有频率、强迫振动与共振、自激振动。

发动机机械系统故障诊断与维修复习思考题参考答案

发动机机械系统故障诊断与维修复习思考题参考答案

复习思考题参考答案项目一复习思考题参考答案一、填空题1、发动机是一台由多种机构和系统组成的复杂机器,通常我们将化学内能转化成机械动能的装置称之为发动机。

2、根据冲程数的不同,往复式活塞发动机可分为二冲程和四冲程发动机。

在发动机内部,活塞往复四个单程或曲轴旋转两圈完成一个工作循环的发动机称为四冲程发动机。

3、根据使用燃料的不同,可将往复式活塞发动机分为汽油机、柴油机、气体燃料发动机、煤气机、液化石油气发动机及多种燃料发动机。

4、往复式活塞发动机仅有一个汽缸称为单缸发动机,有两个以上汽缸称为多缸发动机;5、多缸发动机根据汽缸间的排列方式的不同,可分为直列式、对置式和V形等发动机。

6、标出下图中发动机基本术语位置名称二、判断题(用√或×填写)1、活塞式内燃机按活塞运动方式的不同,可分为往复式活塞内燃机和旋转式活塞内燃机。

当今汽车发动机一般都采用的是旋转式活塞内燃机。

(×)2、活塞往复两个单程或曲轴旋转一圈完成一个工作循环的发动机称为二冲程发动机(√)3、根据汽缸布置的不同,汽缸中心线与水平面垂直、呈一定角度或平行的发动机,可分为立式、斜置式与卧式发动机;(√)4、非增压发动机为进入汽缸前的空气或可燃混合气没有经过压气机压缩的发动机,我们也称之为自然吸气式发动机;(√)5、增压发动机为进入汽缸前的空气或可燃混合气已经在压气机内压缩,以增大充量温度的发动机。

(×)6、汽油发动机是压燃式点火,而柴油机是点燃式点火。

(×)7、水冷式发动机一定是以水为冷却介质进行冷却。

(×)8、汽缸密封性的下降将直接导致发动机的功率下降、油耗增加。

(√)9、汽油机与柴油机工作原理基本相同,最大的区别是在做功行程,一个是点燃,另一个是压燃。

(√)10、六缸直列发动机的作功顺序是1-5-3-6-2-4或1-4-2-6-3-5.(√)11、汽车维护就是对汽车的修理。

(×)12、我国现行的维修制度中规定车辆维修必须贯彻预防为主、定期检测、强制维护、视情修理的原则,其中强制维护是指日常维修作业。

机械故障试题及答案解析

机械故障试题及答案解析

机械故障试题及答案解析一、单项选择题(每题2分,共10分)1. 机械故障诊断中,下列哪项不是常见的故障类型?A. 过载B. 磨损C. 腐蚀D. 润滑不足答案:C解析:机械故障诊断中常见的故障类型包括过载、磨损和润滑不足。

腐蚀不是机械故障的直接原因,而是可能导致机械故障的环境因素。

2. 以下哪种方法不属于机械故障诊断的常规方法?A. 振动分析B. 温度监测C. 声音检测D. 颜色识别答案:D解析:振动分析、温度监测和声音检测都是机械故障诊断的常规方法。

颜色识别通常用于化学分析,而非机械故障诊断。

3. 在机械故障诊断中,下列哪项是正确的?A. 故障总是突然发生的B. 故障可以通过定期维护预防C. 所有故障都可以通过视觉检查发现D. 机械故障不需要专业工具检测答案:B解析:故障可以通过定期维护和检查预防,这是减少机械故障发生概率的有效方法。

故障可能逐渐发展,也可能突然发生,而且有些故障需要专业工具才能检测。

4. 机械故障诊断的目的是什么?A. 确定故障位置B. 修复故障C. 预防故障D. 以上都是答案:D解析:机械故障诊断的目的是确定故障位置、修复故障以及预防未来可能发生的故障。

5. 机械故障诊断中,下列哪项不是故障分析的步骤?A. 数据收集B. 数据分析C. 故障定位D. 故障预测答案:D解析:故障分析的步骤包括数据收集、数据分析和故障定位。

故障预测虽然重要,但它是故障管理的一部分,而非故障分析的直接步骤。

二、多项选择题(每题3分,共15分)1. 机械故障诊断中可能采用的检测方法包括哪些?A. 振动分析B. 声音检测C. 温度监测D. 油样分析E. 颜色识别答案:ABCD解析:机械故障诊断中可能采用的检测方法包括振动分析、声音检测、温度监测和油样分析。

颜色识别不是机械故障诊断的常用方法。

2. 机械故障可能由哪些因素引起?A. 设计缺陷B. 操作失误C. 材料疲劳D. 环境因素E. 人为破坏答案:ABCD解析:机械故障可能由设计缺陷、操作失误、材料疲劳和环境因素引起。

故障诊断分析答案

故障诊断分析答案

1.机械设备故障诊断的任务:状态监测,故障诊断,指导设备的管理维修监视设备的状态,判断其是否正常;预测和诊断设备的故障并消除;指导设备的管理和维修。

故障诊断的任务:根据状态监测所获取的信息,结合已知的结构特性和参数以及环境条件,结合该设备的运行历史,对设备可能要发生或已发生的故障进行预报和分析,判断,确定故障的性质,类别,程度,原因,部位,指出故障发生和发展的趋势及后果,提出控制故障继续发展和消除故障的调整,维修,治理的对策和措施,并加以实施,最终使设备恢复到正常状态。

故障诊断的目的:能及时的正确的对各种异常状态或故障状态做出诊断、预防或消除故障,对设备的运行进行必要的指导,提高设备运行的可靠性安全性和有效性,以期把故障损失降到最低水平保证设备发挥最大的设计能力同伙状态监测、故障分析、性能评估为设备机构改造、优化设计、合理制造及生产过程提供数据和信息总的来说设备故障诊断既要保证设备的安全可靠运行,又要获取更大的经济效益和社会效益2.设备故障诊断技术的定义在设备运行或基本不拆卸设备的情况下,掌握设备运行状况,判定故障的部位和原因,以及预测和预报设备状态的技术。

包括三方面:了解设备状态;了解设备异常或故障特征;预知或预测设备状态的发展。

状态监测、分析诊断、故障预测3.机械设备诊断技术的分类按诊断对象:旋转;往复;工程结构;运载器和装置;通信系统;工艺流程。

按诊断目地的和要求:功能诊断和运行诊断;定期和连续;直接和间接;常规工况和特殊工况;在线和离线按诊断方法的完善程度:简易;精密。

4..机械设备故障诊断的基本方法传统的故障诊断方法;故障的智能诊断方法;故障诊断的数学方法。

5.机械设备故障信息的获取方法直接观测;参数测定;磨损残渣测定;设备性能指标测定6.机械设备故障的检测方法振动和噪声的故障检测;材料裂纹和缺陷损伤的故障检测;设备零部件材料的磨损及腐蚀检测;温度,压力,流量变化引起的故障检测。

7.诊断参数定义:为达到诊断目地而定的特征量原则:多能性;灵敏性;单值性;稳定性;物理意义。

《机械故障诊断》试卷及答案

《机械故障诊断》试卷及答案

《机械故障诊断》考试试卷(A卷)课程名称:机械故障诊断专业:2012机电本科姓名:学号:班级:考分:一、填空(每空1分,共10分)1、设备诊断技术、修复技术和润滑技术已列为我国设备管理和维修工作の3项基础技术。

2、设备诊断技术是依靠传感技术和在线检测技术进行分析处理,机械故障诊断实质是利用运行中各个零部件の二次效应,由现象判本质进行诊断。

3、ISO标准属于绝对判断标准。

4、固有频率与物体の初始情况无关,完全由物体の力学性质决定,是物体自身固有の。

5、一般地,可用啮合频率与其周围边带频の幅值差来指示齿轮の好坏。

、6、振动频谱中包含机器零部件の机械状态信息,振动诊断の任务从某种意义上讲,就是读谱图,把频谱上の每个频谱分量与监测の机器の零部件对照联系,给每条频谱以物理解释。

7、安装加速度传感器时,在安装面上涂一层硅脂の目の是__增加不平整安装表面の连接可靠性_________。

8、滚动轴承の振动诊断方法包括有效值和峰值判别法、峰值因数法、概率密度分析法(用峭度衡量)等。

二、单项选择(每题2分,共10分)1、设备故障诊断未来の发展方向是()A 感性阶段B 量化阶段C 诊断阶段D人工智能和网络化2、()是目前所有故障诊断技术中应用最广泛也是最成功の诊断方法。

A振动诊断 B 温度诊断C 声学诊断D 光学诊断3、对于润滑油液の分析属于()A.直接观测法 B参数测定法C. 磨损残渣测定法 D.设备性能指标测定4、一台机器设备在运转过程中会产生各种频率项,但不包括下述の()A旋转频率项 B 常数频率项 C 齿轮频率项 D 变量频率项5、.仅需在一个修正面内放置平衡重量の是。

A.力不平衡 B.力偶不平衡C.动不平衡 D.悬臂转子不平衡三、判断题(每题2分,共10分)1、一般说来,设备の故障和征兆之间不存在一一对应の关系。

(√ )2、数字化网络监测是离线监测の发展趋势。

(× )3、超声波诊断方法中包括超声波测厚技术。

机械故障诊断技术_习题参考答案

机械故障诊断技术_习题参考答案

参考答案教材:设备故障诊断,沈庆根、郑水英,化学工业出版社,2006.3第1版2010.6.28 于电子科技大学1第1章概论1.1 机械设备故障诊断包括哪几个方面的内容?答:机械设备故障诊断所包含的内容可分为三部分。

第一部分是利用各种传感器和监测仪表获取设备运行状态的信息,即信号采集。

采集到的信号还需要用信号分析系统加以处理,去除无用信息,提取能反映设备状态的有用信息(称为特征信息),从这些信息中发现设备各主要部位和零部件的性能是处于良好状态还是故障状态,这部分内容称为状态监测,它包含了信号采集和信号处理。

第二部分是如果发现设备工作状态不正常或存在故障,则需要对能够反映故障状态的特征参数和信息进行识别,利用专家的知识和经验,像医生诊断疾病那样,诊断出设备存在的故障类型、故障部分、故障程度和产生故障的原因,这部分内容称为故障诊断。

第三部分称为诊断决策,根据诊断结论,采取控制、治理和预防措施。

在故障的预防措施中还包括对设备或关键零部件的可靠性分析和剩余寿命估计。

有些机械设备由于结构复杂,影响因素众多,或者对故障形成的机理了解不够,也有从治理措施的有效性来证明诊断结论是否正确。

由此可见,设备诊断技术所包含的内容比较广泛,诸如设备状态参数(力、位移、振动、噪声、裂纹、磨损、腐蚀、温度、压力和流量等)的监测,状态特征参数变化的辨识,机器发生振动和机械损伤时的原因分析,故障的控制与防治,机械零部件的可靠性分析和剩余寿命估计等,都属于设备故障诊断的范畴。

1.2 请简述开展机械设备故障诊断的意义。

答:1、可以带来很大的经济效益。

①采用故障诊断技术,可以减少突发事故的发生,从而避免突发事故造成的损失,带来可观的经济效益。

②采用故障诊断技术,可以减少维修费用,降低维修成本。

2、研究故障诊断技术可以带动和促进其他相关学科的发展。

故障诊断涉及多方面的科学知识,诊断工作的深入开展,必将推动其他边缘学科的相互交叉、渗透和发展。

机械故障诊断学试题及答案)

机械故障诊断学试题及答案)

机械故障诊断学作业简答题部分1.简述通常故障诊断中的一般过程?机械设备状态信号的特征的获取;故障特征的提取;故障诊断;维修决策的形成2.简述设备故障的基本特性。

3.什么是轴颈涡动力?并用图示说明轴颈涡动力的形成。

4.简述设备故障的基本特性。

5.简述突发性故障的特点。

不能通过事先的测试或监控预测到的,以及事先并无明显征兆亦无发展过程的随机故障。

振动值突然升高,然后在一个较高的水平2,矢量域某一时刻发生突变,然后稳定。

6.请详细分析一下,转子不对中的故障特征有哪些?1.故障的特征频率为基频的2倍;2.由不对中故障产生的对转子的激励力随转速增大而增大。

3.激励力与不对中量成正比,随不对中量的增加,激励力呈线性增大。

7.请详细分析防止轴承发生油膜振荡的措施主要有哪些?改进转子设计,尽量提高转子的第一阶临界转速;改进轴承型式、轴瓦与轴颈配合的径向间隙、承载能力、长径比和润滑油粘度等因素,使失稳转速尽量提高。

8.设备维修制度有哪几种?试对各种制度进行简要说明。

1º事后维修特点是“不坏不修,坏了才修”,现仍用于大批量的非重要设备。

2º预防维修(定期维修)在规定时间基础上执行的周期性维修,对于保障人身和设备安全,充分发挥设备的完好率起到了积极作用。

3º预知维修在状态监测的基础上,根据设备运行实际劣化的程度决定维修时间和规模。

预知维修既避免了“过剩维修”,又防止了“维修不足”;既减少了材料消耗和维修工作量,又避免了因修理不当而引起的人为故障,从而保证了设备的可靠性和使用有效性。

9.监测与诊断系统应具备有哪些工作目标?监测与诊断系统的一般工作过程与步骤是怎样的?1) 能了解被监测系统的运行状态,保证其运行状态在设计约束之内;2) 能提供机器状态的准确描述;3) 能预报机器故障,防止大型事故产生,保证人民生命的安全。

故障诊断技术的实施过程主要包括:诊断文档建立和故障诊断实施其中故障诊断技术在实施过程中包括以下几个关键的内容: 1º状态信号采集 2º故障特征提取 3º技术状态识别 4º维修决策形成。

《机械故障诊断》试卷及答案

《机械故障诊断》试卷及答案

《机械故障诊断》考试试卷(A卷)课程名称:机械故障诊断专业:2012机电本科姓名:学号:班级:考分:一、填空1、设备诊断技术、修复技术和润滑技术已列为我国设备管理和维修工作的3项基础技术。

2、设备诊断技术是依靠传感技术和在线检测技术进行分析处理,机械故障诊断实质是利用运行中各个零部件的二次效应,由现象判本质进行诊断。

3、ISO标准属于绝对判断标准。

4、固有频率与物体的初始情况无关,完全由物体的力学性质决定,是物体自身固有的。

5、一般地,可用啮合频率与其周围边带频的幅值差来指示齿轮的好坏。

、6、振动频谱中包含机器零部件的机械状态信息,振动诊断的任务从某种意义上讲,就是读谱图,把频谱上的每个频谱分量与监测的机器的零部件对照联系,给每条频谱以物理解释。

7、安装加速度传感器时,在安装面上涂一层硅脂的目的是__增加不平整安装表面的连接可靠性_________。

8、滚动轴承的振动诊断方法包括有效值和峰值判别法、峰值因数法、概率密度分析法(用峭度衡量)等。

二、单项选择(每题2分,共20分)1、设备故障诊断未来的发展方向是()A 感性阶段B 量化阶段C 诊断阶段D人工智能和网络化2、()是目前所有故障诊断技术中应用最广泛也是最成功的诊断方法。

A振动诊断 B 温度诊断C 声学诊断D 光学诊断3、对于润滑油液的分析属于()A.直接观测法 B参数测定法C. 磨损残渣测定法 D.设备性能指标测定4、一台机器设备在运转过程中会产生各种频率项,但不包括下述的()A旋转频率项 B 常数频率项 C 齿轮频率项 D 变量频率项5、.仅需在一个修正面内放置平衡重量的是。

A.力不平衡 B.力偶不平衡C.动不平衡 D.悬臂转子不平衡三、判断题………….三、简答题(每题6分,共30分)1、简述螺旋滚筒的组成,其转向和螺旋叶片的旋向有何关系?2、外注式单体液压支柱三用阀有何作用?3、按工作机构的形式分装载机有哪些类型?简述后卸式铲斗装载机的的组成,如何提高后卸式铲斗装载机的铲入力?4、部分断面掘进机有哪些类型?简述部分断面掘进机的结构组成及每一部分的功能作用。

数控机床故障诊断与维修课后题解答案 北邮

数控机床故障诊断与维修课后题解答案 北邮

这是一本课程改革体系下的教材,思考与联系本就没有明确的答案,只是布置学生去学习,包括收集资料、查询资料、制定方案、绘制简图,固定的答案就那么重要?我的思路就是开放的练习,谢谢。

我不会照着传统的作业去设置题目,答案是要学生去找,重要的是寻找答案的过程:收集资料、查询资料、制定方案、绘制简图。

[思考与练习]11.在数控机床安装的基本流程中有哪些注意事项?P22.数控机床调试完成试运行时应该考虑哪些方面内容?P43.收集不同企业数控机床开箱和机床零部件保管的管理办法。

略4.一台准备进入汽缸缸体生产车间型号为CK6150的数控机床,应该进行哪些方面的外观检查?如何根据要求进行调试?略[思考与练习]21.数控铳床的性能验收项目有哪些?P132.设计数控车床顶尖的跳动精度的测量步骤并实施。

略3.设计加工中心主轴轴线和y轴轴线运动间的垂直度精度的测量步骤并实施。

略4.查阅资料:步距规的使用,激光干涉仪测位置精度时的使用方法。

略[思考与练习]31.制定一台生产汽车零配件数控车床的日常维护规划OP412.思考CNC系统控制单元电池的注意事项。

P443.查阅资料:一家机械加工企业车间的数控加工设备的日常维护与保养内容。

略4.查阅资料:《FANUCOiMate-C维修说明》中关于数据备份的内容略[思考与练习]41.查阅资料:《FANUCOi-MateTD连接说明书》,详细阅读系统的连接。

略2.查阅资料:《SINUMERIK840D简明调试手册》,详细阅读系统的连接。

略3.查阅资料:数控车床的电气控制系统调试电路图,分析数控装置的接线。

略4.总结数控机床的数控装置装配连接的注意事项。

P63-67[思考与练习]51.查阅资料:《FANUCOi-MateTD简明联机调试手册》,详细阅读系统的调试。

略2.查阅资料:《FANUCOi-MateTD简明联机调试手册》,详细阅读系统报警内容。

略3.一台数控车床出现电源模块故障,试分析可能出现的故障原因,并给出可能的解决方案。

机械故障诊断第1阶段江南大学练习题答案 共三个阶段,这是其中一个阶段,答案在最后。

机械故障诊断第1阶段江南大学练习题答案  共三个阶段,这是其中一个阶段,答案在最后。

江南大学网络教育第一阶段江南大学练习题答案共三个阶段,这是其中一个阶段,答案在最后。

考试科目:《机械故障诊断》第章至第章(总分100分)__________学习中心(教学点)批次:层次:专业:学号:身份证号:姓名:得分:一单选题 (共10题,总分值20分,下列选项中有且仅有一个选项符合题目要求,请在答题卡上正确填涂。

)1. 设备故障诊断的目的之一是在允许的条件下充分挖掘设备潜力,延长使用寿命,减低设备()的费用。

(2 分)A. 寿命周期B. 修理周期C. 能耗D. 设备闲置2. 下列哪项不属于设备故障机理范围()。

(2 分)A. 物理过程B. 化学过程C. 机械过程D. 液压传动过程3. “设备状态监测和故障诊断”来源于仿生学,其技术具有()。

(2 分)A. 神秘特征B. 复杂性C. 直观性D. 综合性4. 对于振动和噪声的监测方法中不包括下面的()。

(2 分)A. 振动法B. 特征分析法C. 模态分析法D. 射线探伤法5. 频谱仪是运用()的原理制成的。

(2 分)A. A .绝对判断标准B. 阿基米德C. 毕达哥拉斯D. 快速傅立叶变换6. 设备状态监测和故障诊断是在()情况下进行。

(2 分)A. 停机状态B. 完全解剖C. 设备运行中D. 修理过程中7. 设备故障诊断技术在保证设备的安全可靠运行以及获取更大的经济效益和()上意义是十分明显的。

(2 分)A. 社会效益B. 国家建设C. 人身安全D. 医疗事业8. 设备故障诊断最初的发展阶段是 ( ) 。

(2 分)A. 感性阶段B. 量化阶段C. 诊断阶段D. 人工智能和网络化9. 传统的故障诊断方法不包括()。

(2 分)A. 振动诊断B. 温度诊断C. 专家系统D. 电参数诊断10. 设备故障诊断具体实施过程不包括()。

(2 分)A. 信息采集B. 信号处理C. 状态识别D. 猜测二名词解释题 (共2题,总分值12分 )11. 时序分析(6 分)12. 机械故障(6 分)三填空题 (共9题,总分值18分 )13. 设备故障诊断是指在设备运行中或在基本__________的情况下,通过各种手段,掌握设备运行状态,判定_________________,并预测、预报设备未来的状态,从而找出对策的一门技术。

机械故障诊断技术张键课后问题详解

机械故障诊断技术张键课后问题详解

第一章1、故障诊断的基础是建立在能量耗散的原理上的。

2、机械故障诊断的基本方法课按不同观点来分类,目前流行的分类方法有两种:一是按机械故障诊断方法的难易程度分类,可分为简易诊断法和精密诊断法;二是按机械故障诊断的测试手段来分类,主要分为直接观察法、振动噪声测定法、无损检测法、磨损残余物测定法、机器性能参数测定法。

3、设备运行过程中的盆浴曲线是指什么?答:指设备维修工程中根据统计得出一般机械设备劣化进程的规律曲线(曲线的形状类似浴盆的剖面线)4、机械故障诊断包括哪几个方面内容?答:(1)运行状态的检测根据机械设备在运行时产生的信息判断设备是否运行正常,其目的是为了早期发现设备故障的苗头。

(2)设备运行状态的趋势预报在状态检测的基础上进一步对设备运行状态的发展趋势进行预测,其目的是为了预知设备劣化的速度,以便生产安排和维修计划提前做好准备。

(3)故障类型、程度、部位、原因的确定最重要的是设备类型的确定,它是在状态检测的基础上,确定当机器已经处于异常状态时所需进一步解决的问题,其目的是为了最后诊断决策提供依据。

5、请叙述机械设备的故障诊断技术的意义?答:6、劣化曲线沿横、纵轴分别分成的三个区间分别是什么,代表什么意义?答:横轴包括1、磨合期 2、正常使用期 3、耗损期纵轴包括1、绿区(故障率最低,表示机器处于良好状态)2、黄区(故障率有抬高的趋势,表示机器处于警械注意状态)3、红区(故障率已大幅上升的阶段,表示机器处于严重或危险状态,要随时准备停机)第二章1、按照振动的动力学特性分类,可将机械振动分为三种类型:自由振动和固有频率、强迫振动与共振、自激振动。

2、固有频率与物体的初始情况无关,完全由物体的力学性质决定,是物体本身固有的。

3、在非线性机械系统内,由非震荡能量转换为震荡激励所产生的振动称为自激振动。

4、构成一个确定性振动有三个基本要素,即振幅S、频率f或w和相位。

5、机械故障诊断技术的应用分为事故前预防和事故后分析。

设备故障诊断课后题答案

设备故障诊断课后题答案

1.机械故障诊断的特性?2.开展机械故障诊断技术的社会和经济意义?3.我国的故障维修制度?4.故障诊断技术的发展方向?解答:1.①多样性②层次性③多因素和相关性④延时性⑤不确定性(模糊性)2.(P4-6)3.(P8)4.9月20日1.机械故障的类型?2.常见的状态监测的技术和方法?3.设备故障诊断的功能和主要环节?4.浴盆曲线的特点和表述?解答:1.(P9)2.(P13-17)3.(P12)4.1.常见的设备故障状态的识别方法?2.故障树分析法是如何定义的?3.模糊诊断的具体过程是什么?4.专家系统故障诊断方法?5.故障诊断技术成功应用的主要领域?6.影响设备故障诊断成功率的主要因素?解答:1.(P17-23)2.(P19)3.(P22)4.(P25)5.国内故障技术的应用是20世纪80年代初开始,首先由部分高等院校和位开展设备诊断技术的技术交流,理论研究和实际应用。

随后爱一些大型企业内相继建立起状态监测与故障诊断的组织机构,对关键设备配置多种检测与诊断仪器或系统,多种多样的监测仪器和诊断系统为设备故障诊断技术的开展提供了强有力的手段。

故障诊断技术在企业内的推广应用,使企业收到明显的经济效益,一些大型的流程工业,大修间隔时间大大延长,而设备的故障率却明显下降。

已有不少企业的关键设备能够达到长周期,满负荷运行。

6.(P25)9月26日1.试定义能量信号、功率信号、时限和频限信号?2.什么是相关函数?相关函数有什么性质?主要用途有哪些?3.设一信号x (t ),)cos()cos()(222111θωθω+++=t A t A t x求该信号的自相关函数?4.已知信号的自相关函数 )cos()(x ωττA R =求出该信号的均方值和均方根值?解答:1.(P29)2.(P34);主要用途:自相关分析的主要应用:用来检测混淆在干扰信号中的确定性周期信号成分。

互相关分析的主要应用:滞后时间确定、信号源定位、测速、测距离。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

机械故障诊断技术(第二版张建)课后答案第一章1、故障诊断的基础是建立在能量耗散的原理上的。

2、机械故障诊断的基本方法课按不同观点来分类,目前流行的分类方法有两种:一是按机械故障诊断方法的难易程度分类,可分为简易诊断法和精密诊断法;二是按机械故障诊断的测试手段来分类,主要分为直接观察法、振动噪声测定法、无损检测法、磨损残余物测定法、机器性能参数测定法。

3、设备运行过程中的盆浴曲线是指什么?答:指设备维修工程中根据统计得出一般机械设备劣化进程的规律曲线(曲线的形状类似浴盆的剖面线)4、机械故障诊断包括哪几个方面内容?答:(1)运行状态的检测根据机械设备在运行时产生的信息判断设备是否运行正常,其目的是为了早期发现设备故障的苗头。

(2)设备运行状态的趋势预报在状态检测的基础上进一步对设备运行状态的发展趋势进行预测,其目的是为了预知设备劣化的速度,以便生产安排和维修计划提前做好准备。

(3)故障类型、程度、部位、原因的确定最重要的是设备类型的确定,它是在状态检测的基础上,确定当机器已经处于异常状态时所需进一步解决的问题,其目的是为了最后诊断决策提供依据。

5、请叙述机械设备的故障诊断技术的意义?答:设备诊断技术是一种了解和掌握设备在使用过程中的状态,确定其整体或局部是正常或异常,早期发现故障及其原因,并能预报故障发展趋势的技术。

机械设备的故障诊断可以保证整个企业的生产系统设备的运行,减少经济损失,还可以减少某些关键机床设备因故障存在而导致加工质量降低,保证整个机器产品质量。

6、劣化曲线沿横、纵轴分别分成的三个区间分别是什么,代表什么意义?答:横轴包括1、磨合期 2、正常使用期 3、耗损期纵轴包括1、绿区(故障率最低,表示机器处于良好状态)2、黄区(故障率有抬高的趋势,表示机器处于警械注意状态)3、红区(故障率已大幅上升的阶段,表示机器处于严重或危险状态,要随时准备停机)第二章1、按照振动的动力学特性分类,可将机械振动分为三种类型:自由振动和固有频率、强迫振动与共振、自激振动。

2、固有频率与物体的初始情况无关,完全由物体的力学性质决定,是物体本身固有的。

3、在非线性机械系统内,由非震荡能量转换为震荡激励所产生的振动称为自激振动。

4、构成一个确定性振动有三个基本要素,即振幅S、频率f或w和相位。

5、机械故障诊断技术的应用分为事故前预防和事故后分析。

6、机械振动按照动力学特征分为几种类型,各有什么特征?答:自由振动和固有频率:自由振动是物体受到初始激励所引发的一种振动,一般不会对设备造成破坏,不是现场设备诊断所必须考虑的因素。

这个振动频率与物体的初始情况无关,完全由物体的力学性质决定,是物体自身固有的。

强迫振动与共振:强迫振动过程不仅与激振力的性质有关,而且与物体自身固有的特性有关。

自激振动:1、随机性。

2、振动系统非线性特征较强时才足以引发自激振动,使振动系统所具有的非周期能量转换为系统振动能量。

3、自激振动与转速不成比例。

4、转轴存在异步涡动。

5、振动波形在暂态阶段有较大的随机振动成分,而稳态时,波形是规则的周期振动,与一般的强迫振动近似的正弦波有区别。

7、一个确定性振动的三个基本要素是什么?答:构成一个确定性振动有三个基本要素,即振幅S、频率f或w和相位。

8、强迫振动有什么特点?答:1、物体在简谐力作用下产生的强迫振动也是简谐振动,其稳态响应频率与激励力频率相等。

2、振幅B的大小除了与激励力大小成正比,与刚度成反比外,还与频率比。

阻尼比有关。

3、物体位移达到最大值的时间与激励力达到最大值的时间是不同的,两者之间存在有一个相位差。

9、自激振动有什么特点?答:1、随机性。

2、振动系统非线性特征较强时才足以引发自激振动,使振动系统所具有的非周期能量转换为系统振动能量。

3、自激振动与转速不成比例。

4、转轴存在异步涡动。

5、振动波形在暂态阶段有较大的随机振动成分,而稳态时,波形是规则的周期振动,与一般的强迫振动近似的正弦波有区别。

10、按照振动频率的高低,通常把振动分为哪三种类型?在各类型中主要测的是什么物理量?为什么?在低频范围,主要测量的振幅是位移量。

这因为在低频范围造成破坏的主要因素是应力的强度,位移量是与应变、应力直接相关的参数。

在中频范围,主要测量的振幅是速度量。

这是因为振动不见的疲劳进程与振动速度成正比,振动能量与振动速度的平方成正比,在这个范围内,零件主要表现为疲劳破坏。

在高频范围,主要测量的振幅是加速度。

加速度表征振动部件所有冲击力程度。

冲击力的大小与冲击的频率与加速度值正相关。

第三章1、安装加速度传感器时,在安装面上涂一层硅胶的目的是增加不平整安装表面的连接可靠性。

2、磁电式速度传感器有绝对式和相对式两种。

3、在选择速度传感器时首先要注意传感器的最低工作频率,其次要注意是传感器的灵敏度。

4、当采用模/数转换测量时,鉴相标记宽度决定鉴相脉冲的最低采样频率。

5、对模拟信号隔离而使用的隔离放大器有哪两种类型:一种是变压器耦合方式,另外一种是利用线性耦合器再加相应补偿的方式。

6、常用的信号转换主要有:电压转换为电流、电流转换为电压和电压与频率互换。

7、噪声的耦合方式有:静电耦合、电磁耦合、共阻抗耦合、漏电流耦合。

8、模数转化器的最基本的性能指标是转换时间、转换位数、分辨率以及通道数。

9、电涡流传感器根据什么原理实现对金属物体的位移、振动等参数的测量的?答:高频震荡电流通过延伸电缆流入探头线圈,在探头头部的线圈中产生磁场。

当被测金属导体靠近磁场时,则在金属表面产生感应电流,同时该电涡流场也产生一个方向与头部线圈方向相反的交变磁场,由于其反作用,使头部线圈高频电流的幅度和相位得到改变,这一变化与金属导体的磁导率、电导率、线圈的几何形状和尺寸、电流频率以及头部线圈到金属导体表面的距离等参数有关。

线圈特征阻抗可用Z=F(t,u,o,D,I,w)函数表示,输出信号的大小随探头线圈到被测件表面之间的间距而变化,电涡流传感器就是根据这个原理来实现对金属的位移、振动等参数的测量的。

10、用电压式加速传感器能测量静态或变化很缓慢的信号吗?为什么?答:不能,压电式加速度传感器依赖质量块的惯性力产生对产生对压电晶体的作用力。

由于在静止状态或者变化缓慢状态下,惯性力为零,因此,它只能用于动态测量。

11、简述速度传感器的工作原理。

答:速度传感器利用电磁感应原理,将运动速度转换成线圈中的感应电势输出,它工作时不需要电源,而是直接从被测件吸取机械能量并转换成电信号输出,属发生器型变换器。

14、选择振动传感器时应注意哪些问题?答:1、传感器安装在被测件上时,不能影响其振动状态,2、根据振动测定的目的,明确被测量的量是位移、速度还是加速度,这些量的振幅有多大,以此来确定传感器的测量范围。

3、必须充分估计测定的频率范围,以此来核对传感器的固有频率。

4、照顾传感器结构和工作原理及特点。

15、形成噪声干扰必须具备几个要素?抑制噪声干扰的方法有哪些?答:形成噪声:噪声源、对噪声敏感的接受电路及噪声源接收电路间的耦合通道。

抑制噪声:降低噪声源的强度、接收电路对噪声不敏感、抑制或切断噪声源与接收电路间的耦合通道。

16常见的干扰耦合方式有哪些?答:静电耦合、电磁耦合、共阻抗耦合、漏电流耦合。

17、在机械工程中常用的激振方法具体有哪些?答:稳态正玄激振瞬态激振随机激振18:振动传感器的灵敏度的校准方法有哪些?精度如何?答:比较法(背靠背法)这种校准方法的精度主要取决于标准传感器的精度。

互易法这种校准方法因不依据振动源的绝对振幅精度及测量仪器的绝对值读数精度,故可取得较高的校准精度。

读数显微镜校准法及激光校准法调节到合适的发光相位,即可测得正确位置19振动传感器选用有什么原则?答:1、传感器安装在被测件上时,不能影响其振动状态,2、根据振动测定的目的,明确被测量的量是位移、速度还是加速度,这些量的振幅有多大,以此来确定传感器的测量范围。

3、必须充分估计测定的频率范围,以此来核对传感器的固有频率。

4、照顾传感器结构和工作原理及特点。

20、电流信号和电压信号相比有什么优点?答:1、在信号传输线中,电流不受交流感应的影响,干扰问题易于解决2、电流信号不受传输线中的电感、电容等参数变化的影响,使传输接线简单。

3、直流信号便于A/D转换。

21、请叙述检测和诊断系统的任务。

答:1、能反映被测检测系统的运行状态并对异常状况发出警告2、能提供设备状态的准确描述3、能预测设备状态的发展趋势。

第四章1、峭度指标对信号中的冲击特征很敏感,正常情况下其值在3左右,如果这个值接近4或者超过4,则说明机械的运动状况中存在冲击性振动。

2、非周期信号分为准周期信号和瞬变信号。

3、周期信号频谱有哪些特征?答:离散性,谐波性,收敛性。

5、阐述周期信号频谱与非周期信号频谱的区别。

答:1、谱线是连续的,这是瞬变信号与周期信号在频谱上的显著区别2、矩形框的时间长度T愈长,频谱图种主瓣愈高而窄。

6、信号x(t)=sin(2*)是否为周期信号,若是周期信号,求其周期,并用公式求其平均值和均方值。

答:是周期信号。

由w=2*=2*得出f=1,则T=1/f=1 (平均值和均方值公式见书P61)9、什么是栅栏效应?如何减少栅栏效应的影响?答:离散线谱之间的频谱被忽略,其能量分配在相邻的离散谱线上,由此造成频率误差。

提高频率分辨率的方法。

10、时域信号统计指标和频谱图在机械故障诊断系统中的作用分别是什么?答:1、判断机械设备是否有故障、程度如何、发展趋势怎样等这类维修指导性工作。

2、回答故障的部件、类型、程度等问题。

11、在观察频谱图做故障诊断分析时,应注意哪些要点。

答:1、首先,注意那些振幅比过去有显著变化的谱线,它们的频率对应部件的特征频率。

2、观察那些振幅较大的谱线,这些谱线的频率所对应的运动部件。

3、注意与转动频率有固定比值的谱线,它们之中是否存在与过去相比发生了变化的谱线。

12、如何绘制轴心轨迹曲线?答:1、接用测量所获得的数据绘制。

2、利用频谱图中基频、2阶频、4阶频的振幅与初相角绘制。

15、为了减少谱泄漏,工程上采用哪两种措施?答:1、加大矩形框的时间长度,级增大采样的样本点数,也就是使w的主瓣尽量地高而窄,能量最大限度地集中在于主瓣,将旁瓣尽量的压缩,同时主瓣御窄好。

2、采用旁瓣较低的函数作为采集窗函数。

17、频率细化分析的基本思想是什么?答:频率细化分析的基本思想史利用频移定理,对被分析信号进行复制,在重新采样做傅里叶变换,即可得到更高的频率分辨率。

18、轴心轨迹图通常用在什么场合?如何绘制?答:用于分析机械转子系统状态信息。

1、接用测量所获得的数据绘制。

2、利用频谱图中基频、2阶频、4阶频的振幅与初相角绘制。

第五章1、对于大多数的机器设备,最佳参数是速度,这是很多诊断标准采用该参数的原因,也有些标准根据设备的低、高频工作状态,分别选用振幅(位移)和加速度。

相关文档
最新文档
