发电机进相运行措施
发电机进相运行技术措施
发电机进相运行技术措施1.确定进相原因。
首先需要进行现场检查，找出进相原因。
可能的进相原因包括断相、接线错误、发电机内部故障等。
根据故障现象进行排除，确定进相的具体原因。
2.断电操作。
一旦发现进相现象，首先需要切断发电机的电源，以避免电流和电压的异常导致更严重的故障。
切断电源主要通过断开主开关或电源空开来实现。
切断电源后，进一步确认接地和断开是否可靠。
3.清除故障。
根据进相现象的具体原因，采取相应的措施来清除故障。
例如，如果是发电机内部故障导致的进相，需要进行修理或更换发电机；如果是接线错误导致的进相，需要重新检查和纠正接线。
4.检查电路。
在清除故障后，需要对整个电路进行检查，确保各连接点牢固可靠，杜绝线路松动或接触不良造成的再次进相。
5.启动试验。
在确认故障已经清除后，进行发电机的启动试验。
启动试验前，必须确保发电机的连线正确，无松动或接触不良。
试运行过程中，需要监测各相电流、电压和频率是否正常，并及时调整偏差。
6.保护装置设置。
为了防止再次发生进相现象，需要在发电机的保护装置中设置进相保护。
进相保护是通过监测相序间隔和电压来实现的。
当发现相序间隔异常或电压异常时，保护装置会立即切断发电机的电源，以保护设备和人身安全。
7.日常维护。
为了保障发电机的正常运行和避免进相现象的发生，需要进行定期的维护保养工作。
包括发电机的清洁、端子的紧固、接线的检查等。
同时，还要定期对保护装置进行测试和校验，确保其正常工作。
总结起来，发电机进相运行技术措施主要包括确定进相原因、断电操作、清除故障、检查电路、启动试验、保护装置设置和日常维护。
通过这些措施的实施，可以保护发电机及其相关设备的安全稳定运行，防止进相现象对发电机的损害。
发电机进相运行安全技术措施
发电机进相运行安全技术措施批准：编制：郭立泽窦刚发电机进相运行安全技术措施根据东北电网公司下发的无功（电压）调整曲线，我公司220kV系统电压偏高，电网公司要求我厂进相运行，根据我厂进相实验结果、励磁系统低励限制及厂用电系统电压情况特制定本规定。
1.发电机自动励磁调节装置投入良好，并投入运行，低励限制、失磁保护投入运行。
2.220kV母线电压控制在220kV至242kV之间。
3.正常运行时，要严格按照调度下发的《无功电压曲线》进行调整，如遇特殊情况无法调整时，值长要及时与当值网调进行汇报，争取修改无功曲线，并在值长日志内做好记录。
4.无功电压曲线监视由值长负责。
5.调整无功时，要保证厂内各等级电压在允许范围内，调整时先保证220kV电压满足要求，如电压无法满足要求，要保证发电机力率符合调度规定值。
6.220kV母线电压与东北电网公司下发的《无功电压曲线》规定值允许偏差为±2kV，在规定偏差范围内，发电机禁止进相运行。
7.引风机、一次风机、电动给水泵启动时，6kV母线电压应大于等于6.3kV。
8.1号发电机励磁参数进相时监视电压不允许低于以下允许值：9.运行监视操作(1)、调整发电机无功进相运行时应由副机长以上人员进行操作，机长、值长进行监护，防止出现误操作。
(2)、发电机减少无功进入进相运行时，要循序渐进缓慢操作，每操作一次要检查发电机出口电压稳定后在进行下一次操作，严禁超调超过进相运行值而引起异常，并密切监视相关参数的变化情况。
(3)、当由于操作不当引起发电机欠励动作，应立即连续点击增磁按钮5下，待发电机出口电压稳定后，再连续点击增磁按钮5下使欠励动作报警消失，在此期间要连续监视发电机出口电压，防止发电机过电压，当发电机欠励动作时要及时汇报专业。
(4)、发电机定子线圈、铁芯、冷氢温度等在进相运行时要加强监视，各部温度、温差、温升不超过规定值，发电机两侧轴振应在规定范围内，每2小时记录一次。
发电机进相运行注意事项
发电机进相运行注意事项在电力系统中，发电机进相运行是一种常见的运行方式，它对于提高电力系统的稳定性和经济性具有重要意义。
然而，进相运行也需要特别注意一些事项，以确保发电机的安全稳定运行。
接下来，我们就详细探讨一下发电机进相运行的注意事项。
首先，我们来了解一下什么是发电机进相运行。
简单来说，发电机进相运行就是指发电机发出有功功率，吸收无功功率的运行状态。
在正常情况下，发电机既发出有功功率，也发出无功功率，以维持电力系统的电压稳定。
但在某些情况下，为了调节系统电压、降低系统损耗等，需要发电机进入进相运行状态。
那么，在发电机进相运行时，我们需要注意哪些方面呢？一、发电机的静态稳定性进相运行会使发电机的功角增大，从而降低其静态稳定性。
因此，在进相运行前，必须对发电机的静态稳定极限进行计算和分析，确保在进相运行时不会超过其稳定极限。
同时，要密切监视发电机的功角变化，一旦接近稳定极限，应及时采取措施，如减少进相深度或退出进相运行。
二、发电机端部发热由于进相运行时，发电机的励磁电流减小，导致端部漏磁通增加，从而使端部发热加剧。
为了防止端部过热，需要加强对发电机端部温度的监测。
可以采用在线监测装置实时监测端部温度，或者定期进行人工测温。
如果发现端部温度过高，应及时调整运行方式或采取降温措施。
三、厂用电压的降低进相运行会导致发电机端电压降低，进而使厂用电压也随之降低。
这可能会影响厂内设备的正常运行，特别是一些对电压要求较高的设备，如电动机、控制系统等。
因此，在进相运行时，要密切关注厂用电压的变化，确保其在允许范围内。
如果厂用电压过低，可能需要采取调整变压器分接头、投入无功补偿装置等措施来提高电压。
四、励磁系统的运行发电机进相运行对励磁系统的性能提出了更高的要求。
励磁系统必须能够稳定可靠地调节励磁电流，以满足进相运行的需要。
在进相运行前，要对励磁系统进行全面检查和调试，确保其工作正常。
同时，要注意励磁调节器的参数设置，使其能够适应进相运行的工况。
发电机进相运行时的注意事项
扬州市东华星动力科技有限公司
发电机进相运行时的注意事项
（1）发电机励磁调节器应运行在自动方式，发电机励磁调节器、低励限制器及发电机失磁保护应运行正常。
（2）应根据要求，调节发电机进相深度。
在运行中，若网上电压高，应对发电机各参数加强监视。
（3）在发电机运行中，应注意监视发电机的静稳定情况，观察各仪表的摆动情况，防止发电机失步状况的发生。
（4）应密切监视发电机定子铁心端部的升温，铁心端的温度不得超过120℃，铁心夹的温度也不得超过120℃，防止发电机过热。
（5）发电机定子电压不应低于额定值的95%，定子电流不超过额定值。
（6）若因网上出现跳机等原因而引起无功功率大幅波动，不应干涉发电机励磁调节器的动作。
（7）对于多组发电机系统，若发现其他运行机组有功功率、无功功率有明显的摆动变化时，应立即增加该发电机的励磁电流。
同时向值班长汇报，根据值班长的命令恢复该发电机的滞相运行。
扬州市东华星动力科技有限公司。
发电机进相运行注意事项
发电机进相运行注意事项发电机进相运行是指发电机在启动或切换负载时，将发电机与电网进行同步并实现稳定运行的过程。
在进行发电机进相运行时，需要注意以下几个方面的注意事项。
必须确保发电机的绝缘性能良好。
在进相运行之前，应对发电机进行全面检查，包括绝缘电阻测试、绝缘油检测等。
只有确保发电机的绝缘性能良好，才能保证运行的安全性和稳定性。
需要保证发电机与电网的频率、相序和电压相匹配。
在进行进相运行之前，应先检查电网的频率、相序和电压，并对发电机进行调整，使其与电网保持一致。
如果频率、相序或电压不匹配，会导致发电机无法与电网同步，进而影响发电机的运行效果。
还需要注意发电机的机械部件是否正常运行。
在进相运行之前，应对发电机的机械部件进行检查，包括轴承、齿轮、润滑系统等。
确保这些机械部件正常运行，能够保证发电机在进相运行过程中的稳定性和可靠性。
还需要对发电机的励磁系统进行调整和检查。
励磁系统是保证发电机稳定运行的重要组成部分，对于进相运行尤为重要。
在进行进相运行之前，应对励磁系统进行调整，使其能够满足运行的要求。
同时，还应对励磁系统进行检查，确保其正常工作，避免出现异常情况。
在进行进相运行时，应密切关注发电机的输出功率和电流。
发电机的输出功率和电流是判断发电机运行状态的重要指标，对于进相运行尤为重要。
应通过监控仪表或监控系统实时监测发电机的输出功率和电流，确保其在正常范围内运行。
如果发现输出功率或电流异常，应及时采取措施进行处理，避免发生故障。
在进行进相运行时，应遵循相关的操作规程和安全要求。
操作人员应熟悉发电机的运行原理和操作流程，并按照规程进行操作。
同时，还应注意安全要求，佩戴好个人防护装备，确保人身安全。
在进行发电机进相运行时，需要重点关注发电机的绝缘性能、频率相序电压匹配、机械部件运行、励磁系统调整和检查、输出功率和电流监测以及操作规程和安全要求等方面的注意事项。
只有确保这些方面的问题得到妥善处理，才能保证发电机的进相运行顺利进行，实现稳定的发电功效。

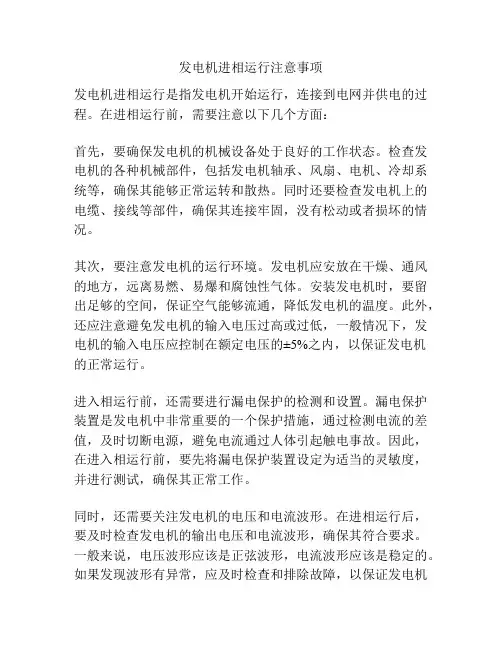

发电机进相运行注意事项
发电机进相运行注意事项发电机进相运行是指发电机开始运行，连接到电网并供电的过程。
在进相运行前，需要注意以下几个方面：首先，要确保发电机的机械设备处于良好的工作状态。
检查发电机的各种机械部件，包括发电机轴承、风扇、电机、冷却系统等，确保其能够正常运转和散热。
同时还要检查发电机上的电缆、接线等部件，确保其连接牢固，没有松动或者损坏的情况。
其次，要注意发电机的运行环境。
发电机应安放在干燥、通风的地方，远离易燃、易爆和腐蚀性气体。
安装发电机时，要留出足够的空间，保证空气能够流通，降低发电机的温度。
此外，还应注意避免发电机的输入电压过高或过低，一般情况下，发电机的输入电压应控制在额定电压的±5%之内，以保证发电机的正常运行。
进入相运行前，还需要进行漏电保护的检测和设置。
漏电保护装置是发电机中非常重要的一个保护措施，通过检测电流的差值，及时切断电源，避免电流通过人体引起触电事故。
因此，在进入相运行前，要先将漏电保护装置设定为适当的灵敏度，并进行测试，确保其正常工作。
同时，还需要关注发电机的电压和电流波形。
在进相运行后，要及时检查发电机的输出电压和电流波形，确保其符合要求。
一般来说，电压波形应该是正弦波形，电流波形应该是稳定的。
如果发现波形有异常，应及时检查和排除故障，以保证发电机的正常运行。
最后，要注意发电机运行过程中的安全问题。
发电机的运行过程中会产生高温和高压等危险因素，因此必须严格按照操作规程进行操作。
禁止在运行中进行随意触摸、调试和检修。
若需要进行维护或检修，必须先切断电源，并遵循相关安全措施，如穿戴好安全防护用具，确保人身安全。
总之，发电机进相运行是一个复杂的过程，需要注意各个方面的细节，以确保发电机能够正常运行并连接到电网供电。
只有做好以上注意事项，才能保证发电机运行的稳定、安全和高效。
发电机进相运行措施
发电机进相运行措施摘要：介绍了发电机进相运行的意义，进相运行时对发电机的影响、采取的措施和注意事项。
关键词：发电机；进相运行；限制因素；安全措施1、进相运行的概念发电机的进相运行，是由于系统电压太高，影响电能质量，而采取的一种运行方式。
目的是为了让发电机吸收系统无功功率，从而达到降低系统电压作用。
方法就是：降低发电机无功功率至负值，即从系统中吸收无功。
此时发电机机端电压很低。
简单讲，进相就是：发有功，吸无功。
2、发电机进相运行的危害1）、增加发电机有功负荷，将使发电机向不稳定方向发展，易造成发电机失稳运行甚至系统振荡事故。
2）、继续减少发电机励磁电流，使发电机进相深度增加，可能导致发电机失磁保护动作或发电机失稳运行。
3）、发电机进相运行，定子电流增加，定子发热增加；发电机进相运行时，定子端部漏磁通变化比增大，使得端部发热最严重，发电机定子线圈温度将持续上升。
4）、发电机进相运行，发电机出口电压降低，使得6KV母线电压降低。
设有低电压保护的高压电动机将跳闸；运行中的各电气设备，因母线电压降低，电流增大，导致设备发热，长时间运行会损坏设备绝缘。
3、进相运行应考虑的问题1）发电机静态稳定受到限制同步发电机与电网并联在一起，在发电机进相运行时，输出一定有功功率的条件下，随着励磁电流的减少，δ角就要增大，从而使静态稳定性降低，发电机定、转子磁极间用以拉住的磁力线减少，发电机容易失去稳定。
2）发电机定子铁芯端部发热发电机端部漏磁是由定子绕组端部漏磁与转子绕组端部漏磁共同组成的，它的大小与发电机结构、材料、定子电流大小、功率因数等有关，该端部漏磁会在定子边段铁芯压指、压圈、转子护环等部件中大量流通而产生感应涡流和磁滞涡流引起发热，发电机由迟相运行向进相运行变化时，端部合成漏磁磁密增高，引起定子端部结构件上的感应涡流增大，而产生附加发热，当局部冷却不足时，就会出现温度过高的现象，甚至超过发电机温度限值。
因此，进相运行时注意定子铁芯端部温度的变化，可利用机组预埋的端部铁芯测点来监视温升的变化，确保机组运行正常。
发电机进相运行技术措施
发电机进相运行技术措施发电机正常运行时，向系统提供有功的同时还提供无功，定子电流滞后于端电压一个角度，此种状态即迟相运行。
当逐渐减少励磁电流使发电机从向系统提供无功而变为从系统吸收无功，定子电流从滞后而变为超前发电机端电压一个角度，此种状态即进相运行。
同步发电机进相运行时较迟相运行状态励磁电流大幅度减少，发电机电势Eq亦相应降低。
从P-功角关系看，在有功不变的情况下，功角必将相应增大，比值整步功亦相应降低，发电机静态稳定性下降。
其稳定极限与发电机短路比，外接电抗，自动励磁调节器性能及其是否投运等有关。
进相运行时发电机定子端部漏磁较迟相运行时增大。
特别是大型发电机线负荷高，正常运行时端部漏磁比较大，端部铁芯压指连接片温升高，进相运行时因为漏磁增大，温升加剧。
进相运行时发电机端部电压降低，厂用电电压也相应降低，如果超出10%，将影响厂用电运行。
因此，同步发电机进相运行要通过试验确定进相运行深度。
即在供给一定有功状态下，吸收多少无功才能保持系统静态稳定和暂态稳定，各部件温升不超限，并能满足电压的要求。
进相运行进相运行现象：1、励磁电流大幅度减少；2、发电机定子电压降低；3、发电机无功负荷变为负值。
相运行进相运行危害：1、增加发电机有功负荷，将使发电机向不稳定方向发展，易造成发电机失稳运行甚至系统振荡事故。
2、继续减少发电机励磁电流，使发电机进相深度增加，可能导致发电机失磁保护动作或发电机失稳运行。
3、发电机进相运行，定子电流增加，定子发热增加；发电机进相运行时，定子端部漏磁通变化比增大，使得端部发热最严重，发电机定子线圈温度将持续上升。
4、发电机进相运行，发电机出口电压降低，使得6KV母线电压降低。
设有低电压保护的高压电动机将跳闸；运行中的各电气设备，因母线电压降低，电流增大，导致设备发热，长时间运行会损坏设备绝缘。
该厂母线电压考核范围为230—235KV，在电网某些运行方式下，会出现我厂发电机无功减至最低但是母线电压仍然高出235KV，此时应考虑发电机进相运行。
发电机进相运行技术措施
发电机进相运行技术措施发电机进相是指三相交流发电机在运行过程中，由于其中一相的线圈发生故障或接线错误，导致该相无法产生电流，或者产生的电流无法正常供给负载。
进相运行技术措施是为了应对发电机进相而采取的一系列操作和控制手段，以保证发电机在进相情况下仍能正常运行，并尽可能降低故障对负载的影响。
1.立即停机保护：当发电机进相时，应立即停机，避免进一步损坏发电机和负载设备。
此时，应将发电机的控制开关置于停止位置，并切断与电网的连接。
2.检查线圈：停机后，需要检查进相的故障线圈，查找线圈故障的具体原因，如短路、断路、接触不良等。
同时，对其他两相的线圈也需要进行检查，以确定是否存在其他潜在故障。
3.重新连接线圈：根据进相的具体情况，进行线圈的修复或重新连接。
如果是线圈短路，首先需要找到短路点，修复或更换故障部位；如果是线圈断路，可以通过电焊等方法连接断开的线圈段；如果是线圈接触不良，需要重新检查接线情况，确保每个导线连接牢固。
4.启动保护：在修复或重新连接线圈后，需要进行启动保护。
启动保护可以通过启动电流限制和相序监测来实现。
启动电流限制用于限制发电机启动时的电流过大，防止进一步损坏线圈；相序监测用于监测发电机的相序是否正确，防止发电机进相后在错误相序下运行。
5.负载分配：在发电机进相后重新启动前，需要重新分配负载。
由于进相导致发电机的输出能力减小，需要调整负载分配，确保各个负载设备的电流不超过发电机的额定电流。
同时，还需要注意负载设备的启动顺序，避免大功率负载同时启动，导致发电机无法满足需求。
6.监测故障恢复：在发电机进相后重新启动后，需要进行故障恢复的监测。
监测的内容包括线圈是否正常工作、负载设备是否正常运行等。
如果发现有异常情况，应及时停机检修，防止进一步损坏。
7.定期检测和维护：为了避免发电机进相的发生，应进行定期的检测和维护工作。
定期检测包括对线圈的绝缘性能、线圈的接触情况、接线的固定情况等进行检测；定期维护包括对接线端子的紧固、线圈的清洁等。
发电机深度进相运行时的处置预案
发电机进相运行时的处置预案1.总则：发电机正常运行时,向系统提供有功的同时还提供无功,定子电流滞后于端电压一个角度,此种状态即迟相运行.当发电机发出有功,逐渐减少励磁电流使发电机从向系统提供无功而变为从系统吸收无功,定子电流从滞后而变为超前发电机端电压一个角度,此种状态即进相运行.进相运行会使发电机定子端部铁芯端部发热。
当电网发生振荡时，进相运行会加剧系统振荡，而滞相运行会阻尼系统振荡。
进相运行时发电机端部电压降低,会使厂用电电压也相应降低,如果超出10%,将会影响厂用电运行。
2. 引起发电机深度进相的原因：2.1 系统低谷运行时，系统电压较高，此时发电机无功负荷一般较低，当系统事故使电压突然升高或震荡时，发电机励磁电流的调节无法满足系统电压的变化，造成发电机进相；2.2. AVR（自动电压调节）失灵或误动；2.3. 励磁系统功率元件发生了故障；2.4．人为操作使励磁电流降低较多；3．事故处理3.1 运行过程中,由于系统电压波动引起发电机进相3.1.1 事故现象3.1.1.1 后台监视屏“负荷调节”画面或“机组运行监视”画面无功的数值出现负值；3.1.2 检查处理步骤3.1.2.1 检查电网电压、频率有无波动；3.1.2.2 检查机组保护动作情况；3.1.2.3 视无功负值的大小及变化规律手动调节励磁装置“增、减磁”开关，调节励磁电流，恢复发电机滞相运行；3.1.2.4 以上调节无效时，适当降发电机有功，然后调节无功，加大励磁电流。
3.1.2.5 调节无效，发电机进相深度逐步加大时，降空发电机有功，调节励磁装置。
把无功进相深度保持在1000左右或者恢复滞相运行。
3.1.2.6 通过以上调节，发电机进相深度继续增大，且增加较快。
或有以下现象时跳开发电机出口使发电机空载；3.1.2.6.1 欠励保护动作3.1.2.6.2 发电机定子铁芯迅速升温3.1.2.6.3 厂用400V各段电压低于额定95%3.1.2.6.4 发电机电压低于额定95%3.1.2.6.5 发电机各参数有明显波动3.2 AVR（自动电压调节）失灵或误动；3.2.1 事故现象3.2.2 检查处理步骤3.3 励磁系统功率元件发生了故障；3.3.1 事故现象3.3.2 检查处理步骤3.4 人为操作使励磁电流降低较多；3.4.1 事故现象3.4.2 检查处理步骤。
发电机进相运行技术措施
发电机进相运行技术措施批准：审核：初审：编写：赵柏松国电民权发电有限公司运行部2014-01-21发电机进相运行技术措施我厂母线电压考核范围为230—235KV，在电网某些运行方式下，会出现我厂发电机无功减至最低但是母线电压仍然高出235KV，此时应考虑发电机进相运行。
一、运行人员要密切监视220KV母线电压和机组有功、无功负荷，当母线电压超过235 KV时，必须控制发电机组功率因数达到0.99以上。
当机组功率因数已达0.99以上，母线电压接近控制上限值时，值长应主动向上级调度汇报，根据上级调度的命令调整机组无功出力，直至进相运行。
二、发电机是否进相运行由值长统一命令执行，在进相运行前应汇报上级调度发电机带无功及220KV母线电压情况，并请示上级调度申请进相运行，如上级调度未许可则申请220KV母线电压超限点免考核，未经上级调度许可不得擅自进相运行。
三、机组在不同运行方式下进相运行规定：1、单机运行时原则上不进相运行，但在春节等特殊方式下除外。
2、双机运行时原则上一台机进相运行，另一台机组保持高功率因数迟相运行，即控制无功尽量在最小范围。
但在春节等特殊方式下可以同时进相运行。
3、在考虑进相运行的机组时，该机组运行情况应保持稳定。
否则考虑另一台机组进相运行，当两台机组运行都不稳定时，应向上级调度说明详细情况，并按照调度命令执行。
4、若两台机同时运行时，考虑两台机同时进相，且两台机进相深度应保持平衡。
四、连续进相运行时间不得超过6小时。
五、进相运行时，应专设监盘人员，并严格按照上级调度命令进行。
六、在发电机进相运行期间，无值长允许任何岗位人员不得私自启动6KV转机，包括输煤、脱硫、化学、水源地，否则将按严重违反生产调度纪律处理！待启动6KV转机前，值班员需将6KV厂用母线电压调整至6.1KV以上，在启动电泵、循泵、增压风机等大容量设备需将6KV厂用母线电压调整至6.45KV以上。
七、进相运行时操作：在进相运行前，请示上级调度解除AVC 装置自动，手动减少发电机励磁，发电机在减少无功操作时，要循序渐进缓慢进行，严禁超调度规定进相深度值。
发电机进相运行安全技术措施
发电机进相运行安全技术措施一、进相运行概述：发电机运行时,定子绕组端部的漏磁场也使定子以同步速度旋转,其漏磁场的一部分是经过定子绕组端部空间,转子护环,气陷及定子端部铁芯构成磁路的,因此使定子端部铁芯平面上产生涡流而发热.此外,励磁绕组紧靠护环,因此它的漏磁场主要经护环闭合,当进相运行时,由于励磁电流减小励磁绕组端部漏磁场减弱,于是护环的饱和程度下降,减小了定子端部漏磁场所经过磁路的磁组,从而使定子端部漏磁场增大,铁笋加大,致使定子端部铁芯严重受热。
发电机进相运行，是指电流相角超前电压相角，这时，表现在发电机是吸收电网无功，主要功能是降低发电机侧的电网电压。
从发电机本身而言，进相运行增加了内部反转磁场，如果进相深度太大，这将导致发电机定子铁心端部严重发热。
从发电机运行而言，当电网发生振荡时，进相运行会加剧系统振荡，滞后操作将抑制系统振荡。
发电机失磁异步运行概述：当发电机进相运行时，随着励磁电流下降，电磁转矩下降，在转子上就会出现转矩不平衡现象。
发电机失磁异步运行时，①转子表面温度不会太高，其主要原因为转子部件感应电流频率较低，集肤效应不太严重，涡流遍布于转子整体，不会使转子局部出现高温；②转子的转速不会无限制升高，这可以避免转子超速引起的可能故障或事故；③定子电压要下降，定子电流要增加，输出的有功至少要小于（0.5～0.6）Pn，定子电流接近或略高于其额定值；④定子边段落落落落落落落落落落落落落落落落落落落落落落落落落落铁芯和金属结构件温度会增加；⑤当转子绕组开路失磁异步运行时，转子绕组会产生瞬时过电压和过电流，在低滑差下异步运行时，其感应电压是较低的，不会危及转子绕组绝缘的安全运行。
转子绕组在某种外接电阻下，其感应电流可能会超过转子额定电流，但不可能达到很高的危险数值，可能最高约为1.5倍额定电流值。
二、相位超前测试结果1.各种工况下发电机进相试验电量数据P(MW)Q(Mvar)工作角度转子电压转子电流6KV电压220KVCOSФ1段落落落落落落落落落落落落落落落落落落落落落落落落落落11段落落落落落落落落落落落落落落落落落落落落落落落落落落120-20.2359.76124.981001.615.95.922330.99100-29.8459.98106.96870.845.88232-0.9680-30.6253.6890.77734.68231.8-0.931段落落落落落落落落落落落落落落落落落落落落落落落落落落根据我厂情况，规定我厂发电机进线深度按上表执行，并确保我厂厂用电电压不低于5.9KV。
发电机进相运行安全技术措施
发电机进相运行安全技术措施发电机进相运行是指在某些特殊情况下，为尽快恢复电力供应，发电机在运行时未对外部电力系统进行完全分离，而是通过切断电力系统中与电站电力系统接口的相线来实现暂时脱离外部电力系统，继续内部运行，并在一定条件下恢复与外部电力系统的连接，建立完全的运行联系。
虽然这项技术可在一定程度上确保电网的供电安全，但却存在一定的安全隐患，需要采取相应的技术措施保障安全。
本文将从以下四个方面详细介绍发电机进相运行的相关技术措施。
一、进相运行前的预备工作1、进行全面检查：在进行进相运行前，需要对发电机及与电力系统接口处的设备进行全面检查，包括检查接口处卡口螺栓的紧固程度、低压抽头和隔离开关的密封性和可靠性等。
如果发现了设备故障或其他问题，需要及时修复或更换。
2、做好防护措施：为防止人员触电或设备受损，需要在接口处设置防护罩或隔离栅栏，并标识清晰，以防误操作。
二、进相运行的技术措施1、确保电机不反转：在进相运行时，需要通过启动电机的反向保护装置来确保电机不会反向旋转，避免受到损坏，同时还需确保车载控制器的相序准确无误，以防止电机反向旋转。
2、控制接口电容：为防止进相运行时出现跳闸现象，需要在接口处增加缓冲电容，控制接口电容的值在一定范围内，以确保电容的充电时间不超过电压零点到达时间。
3、控制内部电网电压：在进相运行时，要对内部电网电压进行控制，确保内部电网电压不会超过电力系统的电压，避免因电压过高而导致设备损坏。
三、进相运行时的安全措施1、严格控制进相运行时间：为防止发电机内部电网电容放电过程中产生的暂态过电压超过设备的额定电压，导致设备损坏，需要严格控制进相运行的时间。
一般情况下，需要确保运行时间不超过5分钟。
2、设置告警装置：为及时发现发电机进相运行时出现的问题，需要在内部电网中设置告警装置，监测与电力系统接口处电网电压和电容放电过程的状态，提前预警并处理问题。
四、进相运行后的处理1、恢复正常运行：进相运行后，需要尽快恢复电力系统的正常运行，建立与外部电力系统的完全联系，将发电机的内部电网与外部电力系统接口处的相线重新连通，并恢复电压和频率的稳定。
发电机进相运行注意事项
发电机进相运行注意事项1.确保发电机运行良好：请在进相运行之前，对发电机进行检查和维护，并确保其正常工作。
检查发电机的机械部件是否完好无损，电气系统是否正常等。
2.确保安全操作：在进行发电机进相运行操作之前，必须按照相关安全规定进行操作。
操作人员必须确保自身安全，并正确佩戴个人防护装备，遵守相关操作规程。
3.了解发电机运行参数：在进行发电机进相运行之前，操作人员需要了解发电机的运行参数，如额定功率、电压、频率等，以确保其与电网的匹配性。
4.控制进相电流：进相运行时，操作人员需要掌握好进相电流的控制。
合理地调节进相电流大小可以有效降低系统电压暂降现象，保障电网的稳定运行。
5.注意电网电压：在进行发电机进相运行时，需要注意电网的电压。
过高或过低的电网电压都会对发电机产生不利影响，因此必须控制好电网电压的合理范围。
6.观察频率变化：发电机进相运行后，需要观察电网频率的变化情况。
如果频率变化较大，可能意味着电源接入电网不平衡，需要及时调整。
7.进行稳定性测试：进相运行后，需要进行稳定性测试以验证发电机与电网的匹配性。
测试过程中要注意观察电流、电压、频率等参数的稳定性，以确保发电机正常工作。
8.监测运行情况：在进相运行过程中，需要持续监测发电机的运行情况。
注意观察电流、电压、频率等参数的变化，并及时采取措施处理异常情况。
9.处理故障情况：如果在进相运行过程中发现故障或异常情况，操作人员要及时采取相应措施进行处理，并及时向相应部门报告。
10.符合操作规程：在进行发电机进相运行操作时，必须按照相关操作规程进行操作，不得擅自更改程序或操作方式，以避免事故发生。
综上所述，发电机进相运行时需要注意发电机的安全运行、控制进相电流、合理调节电网电压、监测运行情况等方面的问题。
只有确保这些注意事项的落实，才能顺利进行发电机进相运行，并保障电网的安全稳定运行。
发电机进相运行的分析
发电机进相运行的分析【摘要】介绍了#5发电机DCS系统出现故障，运行人员调整发电机无功负荷时，造成发电机进相运行。
针对这种情况，对发电机进相运行的原因、运行状态、危害、防范措施进行专题分析。
【关键词】进相运行；无功；励磁系统一、发电机进相运行的原因1、发电机励磁调节器故障。
励磁调节器担负着机端电压控制无功功率分配及提高电力系统运行稳定等多种任务。
正常运行时，励磁调节器随时跟踪着发电机端电压的变化，若调节器跟踪、调节性能不好，都会出现误调节，使励磁电流降低，使发电机进入进相运行；#5机组出现进相运行后，工励退出运行，带等值负载，也出现过多次摆动等运行不稳定的现象。
2、系统无功过剩。
造成发电机端电压升高，励磁调节器自动跟踪，减小励磁电流以降低发电机端电压。
在这种情况下，只有某一区域内的部分机组参与调节才可以有效的改善系统电压水平，从当时的实际情况看，系统电压没有上升趋势，其他的机组也未参与调节（进相运行），所以此因不是造成#5机组进相运行的原因。
3、人为误操作。
人为将发电机励磁电流减小，造成机组进相运行。
4、DCS系统工程师站DPU故障。
DCS系统改造后，电气所有微机内的操作均是通过DPU处理后再向设备发出操作指令。
从#5机组进相时的历史追忆事件看出，当时负责励磁调节任务的DPU有间断性的下线现象，当调节无功时由于DPU与调节器之间的通讯中断，使增减磁的操作脉冲不能及时送到调节器增减磁的控制回路中，造成运行人员的误判断，当通讯恢复后，多次的调节脉冲使励磁电流降低，使机组进入进相状态。
这是造成此次机组进相运行的主要原因。
二、进相运行的状态分析发电机正常运行时，向系统提供有功的同时还提供无功，定子电流滞后于端电压一个角度，此种状态即迟相运行。
当逐渐减少励磁电流至空载励磁电流以下时，使发电机从向系统提供无功而变为从系统吸收无功，来维持定子、转子磁场所损耗的功率，功率因数角超前，即定子电流从滞后而变为超前发电机端电压一个角度，此种状态即进相运行。
发电机进相运行试验措施
发电机进相运行试验措施1. 试验目的发电机高功率因数和进相运行是解决系统高电压问题的一种实用调压手段。
通过现场试验，确定#1发电机正常运行时的进相能力，验证厂家P-Q曲线，确定影响进相能力的主要因素，以备电网电压偏高时吸收多余无功，降低电网电压，提高电网运行质量。
2. 试验范围内蒙古电厂有限公司#1发电机本体3. 依据标准：3.1 《三相同步电机试验方法》（GB/T1029-93）3.2 《高压电气设备电气试验方法》3.3 #1发电机运行规程3.4 《QFSN-600-2-22D发电机说明书》4. 试验所用的主要仪器4.1 双向无功表(0.5级)一块（若盘表为双向表可用盘表）4.2 交流电压表五块(500kV一块、6kV两块、400V二块)4.3 8841波形记录仪一台5．试验的有关说明5.1 内蒙古电厂有限公司电压等级情况内蒙古电厂有限公司发电机额定电压22kV，目前主变分接头在Ⅲ上，变比为525/22kV；高厂变分接头在Ⅲ上，变比为22/6.3kV。
按照规程规定上述电压不能低于95%。
5.2 试验的运行要求通常限制发电机进相运行能力的主要因素有三个：发电机的静稳定、定子铁芯端部的温升、厂用电的降低。
5.2.1 进相运行对静态稳定的影响发电机进相运行时，在输出有功功率一定的情况下，随着激磁电流的减少，功率极限降低，功角增大，从而静态稳定降低。
为保证发电机的静稳定，本次试验只进行励磁调节器自动下的进相运行试验，同时在试验中监视发电机的功角，确保不超过70度。
5.2.2 进相运行对发电机端部的影响同步发电机运行时，由于漏磁会引起端部发热，在进相运行时，随着进相功率的增大端部发热问题越来越严重。
#1发电机定子铁芯由氢气冷却，端部有铜屏蔽，试验时铁芯端部温升相对较低，温度最高点在端部压指及铜屏蔽处，铁芯温度的监测可用制造时埋设的端部铁芯测温元件测点进行，要求铁芯温度小于120℃，发电机端部压指温度小于130℃，高于上述值时进相力度不能加大，并增加励磁以减小进相力度。
发电机进相运行的处置措施
发电机进相运行事故处置措施一、发电机进相运行现象:1、发电机无功变为负值。
2、发电机出口电压、220kV母线电压、6kV厂用母线电压降低。
3、定子线圈温度，定子端部铁芯温度升高。
二、发电机进相运行处理:1、维持系统电压正常，保证系统稳定性，网上电压低时，禁止进相运行。
2、进相运行时，维持发电机出口电压在±5%Un范围内，防止发电机静稳极限降低。
3、保证发电机冷却水温、水压、流量在额定参数范围内。
4、监视定子温升不超规定，尤其是定子端部温度不超过120℃。
5、发电机进相运行期间，各部分温度、温升超过运行限额，手动增加无功负荷。
6、发电机进相运行期间，发电机定子电压、定子电流不能超过运行限额，否则联系调度减少有功。
7、发电机进相运行中，应按调度给定进相深度目标微量细调平稳操作。
接近给定深度时，操作要平稳微调，并严密监视发电机无功变化和6kV厂用母线电压。
8、发电机进相运行期间，出现失步振荡现象时，应立即增加励磁电流直至迟相运行。
必要时减小有功负荷，仍不能拉入同步时，按照值长命令解列机组。
9、在调整进相深度过程中，应注意相邻机组的无功负荷，力求合理分配。
如果按调度给定进相深度目标调整到主变高压侧电压仍高于调度给定的电压曲线，应立即汇报调度，并按调令执行。
10、当无功负荷调至给定进相深度时，运行人员应认真监盘，精心调整操作尽力保持运行工况稳定，不得超过发电机的出力曲线及V 形曲线的限额。
谨防有功负荷大幅度变化，导致无功进相深度变化使发电机功角增大，超过静稳极限失步振荡。
11、发电机进相运行中，每小时记录一次发电机各部温度。
12、发电机进相运行如果无功负荷、端部温度、6kV厂用工作母线电压达到限制条件时，应立即增加励磁电流至迟相稳定运行，使各限制条件均在允许范围内运行。
发电机进相运行试验方案
发电机进相运行试验方案一、试验目的：1.验证发电机进相运行时是否能够正常启动并达到额定运行状态；2.检测发电机在运行过程中是否存在相电流不平衡、温升过高等异常情况。
二、试验仪器和设备：1.发电机运行监测装置：用于监测发电机的电压、电流、功率因数、温度等参数；2.温升测试装置：用于检测发电机各部件的温升情况；3.校准工具：用于校准各种测量仪器和设备。
三、试验步骤：1.准备工作：a.检查发电机是否安装牢固，并与电源线路连接正常；b.检查试验仪器和设备是否工作正常，并进行必要的校准；c.确保试验现场安全，防止发生意外事故。
2.发电机运行前准备：a.启动发电机运行监测装置，检测并记录基本参数如电压、电流、功率因数等；b.检测发电机的附属设备如风扇、冷却水泵等是否工作正常；c.检测发电机的冷却系统是否与外部冷却装置连接良好。
3.发电机进相运行试验：a.将发电机切换至进相运行模式，同时观察电压和电流波形是否正常；b.检测发电机各相电流是否平衡，记录并分析相电流不平衡情况；c.检测发电机的温升情况，特别是绕组温升是否超过额定值；d.检测并记录发电机的功率因数，验证其是否在额定范围内；e.持续监测和记录发电机的基本参数，确保其在进相运行过程中的稳定性。
4.试验结果分析：a.对于相电流不平衡情况，根据实际情况进行调整和修正，以达到平衡状态；b.对于温升情况超过额定值的部分，需要检查并改善发电机的冷却系统；c.对于功率因数不在额定范围内的情况，需要调整发电机的励磁系统。
四、安全注意事项：1.在试验过程中，要严格遵守相关的安全操作规程，确保人员和设备的安全；2.在高温、高电压等情况下，必须穿戴好个体防护用具，确保工作人员的安全；3.在试验前，必须进行全面的安全检查，确保各项设备和线路的正常运行；4.若发现设备异常或有安全隐患时，应立即暂停试验，查明原因并做好相应处理。
通过以上方案，可以对发电机的进相运行情况进行全面的验证和检测，确保其在实际运行中的正常工作，提高发电机的可靠性和效果。
浅淡发电机进相运行及应对措施
浅淡发电机进相运行及应对措施发布时间：2023-01-16T14:07:10.687Z 来源：《科技新时代》2022年第16期作者：焦凯辉[导读] 随着电网输电线路电压等级越来越高焦凯辉大唐河北发电有限公司马头热电分公司河北省邯郸市 056044摘要：随着电网输电线路电压等级越来越高，输电距离越来越长，而且有些输电线路使用了电缆作为载流体，引起电力系统电容电流增加，增大了电网剩余无功。
尤其在节假日、凌晨等网上负荷较低时段。
电网剩余无功将引起电网电压升高甚至超过允许范围。
为了将电网电压调整至合格范围，必须采取一些调压措施。
而采用发电机进相运行是最经济、最容易实现的一种调压方式。
关键词：发电机、进相运行、可能产生的后果、应对措施1 发电机进相运行定义及其必要性发电机进相运行是相对于发电机迟相运行而言的，此时发电机定子电流超前于发电机端电压，发电机处于欠励磁状态，要从系统吸收无功。
发电机直接与无限大容量电网并联运行时，调节励磁电流可以实现迟相与进相状态的相互转换。
2 发电机进相运行能力的确定进相运行属于正常运行范畴的特殊运行方式。
大型发电机应当具备按照电网要求随时进相运行能力，以便为系统提供较好的动态无功储备，确保电网的电压质量和经济运行，按发电机P-Q曲线要求，发电机在设计时已具备了带额定负荷进相运行范围可以达到超前功率因数0.95的能力，但设计和制造仅能考虑励磁调节器和定子端部附加发热的限制，实际进相运行时还必须考虑发电机与系统之间的限制条件，如发电机静稳定、系统电压以及厂用电电压。
因此一台发电机实际中能否进相运行，需通过进相试验来确定。
发电机进相试验时应采取在不同有功负荷下进相试验，以一台300MW发电机为例，应取150MW至300MW之间的3到4个点来确定安全进相范围，进相试验的限值如下： 1）定子端部发热问题：按生产厂家提供的P-Q图，或监视定子端部温度预埋测点。
不能超过发电机说明书上规定值，例如本单位300MW机组的定子端部结构件温度不超过120℃，报警值为105℃。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电机进相运行措施
发表时间：2018-10-01T09:53:17.900Z 来源：《电力设备》2018年第16期作者：张其卫
[导读] 摘要：介绍了发电机进相运行的意义，进相运行时对发电机的影响、采取的措施和注意事项。
（国家电投新疆能源化工集团有限公司乌苏热电分公司新疆乌鲁木齐 833000）
摘要：介绍了发电机进相运行的意义，进相运行时对发电机的影响、采取的措施和注意事项。
关键词：发电机；进相运行；限制因素；安全措施
1、进相运行的概念
发电机的进相运行，是由于系统电压太高，影响电能质量，而采取的一种运行方式。
目的是为了让发电机吸收系统无功功率，从而达到降低系统电压作用。
方法就是：降低发电机无功功率至负值，即从系统中吸收无功。
此时发电机机端电压很低。
简单讲，进相就是：发有功，吸无功。
2、发电机进相运行的危害
1）、增加发电机有功负荷，将使发电机向不稳定方向发展，易造成发电机失稳运行甚至系统振荡事故。
2）、继续减少发电机励磁电流，使发电机进相深度增加，可能导致发电机失磁保护动作或发电机失稳运行。
3）、发电机进相运行，定子电流增加，定子发热增加；发电机进相运行时，定子端部漏磁通变化比增大，使得端部发热最严重，发电机定子线圈温度将持续上升。
4）、发电机进相运行，发电机出口电压降低，使得6KV母线电压降低。
设有低电压保护的高压电动机将跳闸；运行中的各电气设备，因母线电压降低，电流增大，导致设备发热，长时间运行会损坏设备绝缘。
3、进相运行应考虑的问题
1）发电机静态稳定受到限制
同步发电机与电网并联在一起，在发电机进相运行时，输出一定有功功率的条件下，随着励磁电流的减少，δ角就要增大，从而使静态稳定性降低，发电机定、转子磁极间用以拉住的磁力线减少，发电机容易失去稳定。
2）发电机定子铁芯端部发热
发电机端部漏磁是由定子绕组端部漏磁与转子绕组端部漏磁共同组成的，它的大小与发电机结构、材料、定子电流大小、功率因数等有关，该端部漏磁会在定子边段铁芯压指、压圈、转子护环等部件中大量流通而产生感应涡流和磁滞涡流引起发热，发电机由迟相运行向进相运行变化时，端部合成漏磁磁密增高，引起定子端部结构件上的感应涡流增大，而产生附加发热，当局部冷却不足时，就会出现温度过高的现象，甚至超过发电机温度限值。
因此，进相运行时注意定子铁芯端部温度的变化，可利用机组预埋的端部铁芯测点来监视温升的变化，确保机组运行正常。
3）厂用电电压及机端电压降低
当进相运行时发电机端电压大幅下降，厂用电均接于此处，因此厂用电的电压也将大幅下降，当厂用电电压下降超过规定值时影响电厂其他设备正常工作，尤其影响高压电动机的运行。
解决办法减少发电机进相运行的深度，以满足厂用电的要求；在进相运行时调整厂用变压器分接开关和将厂用电系统切换到备用变压器。
4、进相运行采取的安全措施
正常情况下发电机不进相运行的，只有接到调度省调的命令方可安排发电机进相运行，发电机进相运行时应按照以下措施执行： 1）发电机进相运行时励磁调节器必须在自动方式下运行；
2）发电机进相运行时，注意监视定转子冷却水、冷却空气、定子线圈、端部铁芯、端部磁屏蔽等各部温度正常，发电机出口电压、厂用电母线电压在允许值内。
3）无功进相操作时，应缓慢调节，直至接近浅度进相，调节过程中应监视励磁电流、发电机各部温度、机组振动情况等，如有异常变化，应立即停止操作，及时调整机组无功到滞相运行方式。
4）进相运行会使发电机端部漏磁，将会引起定子端部的温度升高，应密切监视定子铁芯温度≯110℃，端部铜屏蔽的温度≯135℃。
5）由于进相运行时，发电机出口电压可能下降，从而使6kV厂用电电压下降，应注意厂用电的安全，密切监视各段母线及主要电动机电流，若电流超限或者厂用电电压低至额定电压的95%（即5.7kV）并有继续下降趋势时，则应联系调度停止进相运行，及时调整到滞相运行或高力率运行方式，否则考虑厂用电切至备用电源供电的办法。
6）发电机进相运行时，应加强机组运行工况包括发电机各部温度、机组振动、辅机电流及220kV系统电压的监视，发现异常，及时调整机组无功到滞相运行方式。
7）1号、2号机组进相试验深度如下表，要求进相时，进相运行深度不超过下表规定值：
5、进相运行注意事项
1）加强对发电机端电压的监视不得低于90%额定电压，发电机定子电流不超过额定值即11207A，转子电流不低于额定值的10%。
2）确保厂用电电压水平和安全。
3）发电机各温度检测装置均正常投入，发电机冷却水，发电机各部分温度符合规定值。
5）在进相深度较深时保证母线电压，防止高压电动机启动困难。
6）发电机在手动励磁装置工作状态下禁止进相运行。
7）严密监视定子铁芯和金属结构部件温度，如温度过高，并有持续上升趋势，经调整无效应及时将A VC退出运行。
8）进行运行时发电机的失磁保护投入运行。
9）当系统及发电机发生震荡或失步时，应立即增加进相机组的励磁电流，如无法拉入同步时应降低有功功率，使之恢复正常。
发电机进相运行是结合电力生产需要而采用的切实可行的运行技术，它可使发电机由改变运行工况而达到降压的目的，该方法操作简便，运行可靠，调压灵活，是改善电网电压质量最有效而又经济的必要措施之一。
参考文献：
[1]郭兵国产引进型600MW发电机进相运行能力的研究[J]，企业技术开发，2011：05：70-71
[2]姚舜，300MW发电机进相运行试验和分析[J]，，电力科学与工程，2011，08：62-65
[3]赵岩峰，300MW发电机进相运行分析及注意事项[J]，科技创新与应用，2012，33：67-69
[4]《汽轮发电机交流励磁机励磁系统技术条件》SD 27 1- 1988
[5]《发电机励磁系统技术监督规程》DL/T 1049-2007
[6]新疆电力科学研究院杜纳王宾梁静《关于发电机的进相运行试验的探讨》。
