铅酸蓄电池电解液的配制方法
铅酸电池用电解液的配比方法
铅酸电池用电解液的配比方法
铅酸电池的电解液一般由硫酸和蒸馏水混合而成。
其中，硫酸负责提供离子传导和电化学反应所需的物质，蒸馏水则用于稀释硫酸以达到合适的浓度。
以下是一种常见的铅酸电池电解液配比方法：
1. 准备好所需的材料，包括稀硫酸（浓度约为1.240g/cm3）和蒸馏水。
2. 按照所需容量比例准备硫酸和蒸馏水。
一般来说，硫酸与蒸馏水的体积比例为1:2，即硫酸占总体积的1/3。
3. 慢慢地将硫酸倒入装有蒸馏水的容器中。
在搅拌的同时，要避免溅出和反应迅速造成的热量积累。
4. 将混合液体搅拌均匀，直到溶液完全透明。
5. 将配制好的铅酸电解液倒入电池中，注意避免溅出和接触皮肤和眼睛。
需要注意的是，操作时要戴好护目镜和防护手套，以确保人身安全。
另外，硫酸是一种腐蚀性物质，应妥善保存，避免接触皮肤和吸入气体。
铅酸蓄电池电解液的配制方法
铅酸蓄电池电解液的配制方法电解液是由浓硫酸与纯净的水（去离子水或蒸馏水）配置而成，必须用符合国家标准GB4554-84的蓄电池专用硫酸，与符合要求的纯水配制成密度为1.22±0.01g/cm3(20℃)的电解液。
一、铅酸蓄电池用硫酸标准GB4554-84序号指标名称稀硫酸浓硫酸一级二级一级二级1 硫酸（H2SO4）含量，% ≥ 60 60 92 922 灼烧残渣含量，% ≤ 0.2 0.035 0.03 0.053 锰（Mn）含量，% ≤ 0.000035 0.000065 0.00005 0.000014 铁（Fe）含量，% ≤ 0.0035 0.008 0.005 0.0125 砷（As）含量，% ≤ 0.000035 0.000065 0.00005 0.000016 氯（Cl）含量，% ≤ 0.00035 0.00065 0.0005 0.00017 氮氧化物（以N计算）含量，% ≤ 0.000065 0.00065 0.0001 0.0018 铵（NH4）含量，% ≤ 0.00065 0.0019 二氧化硫（SO2）含量，% ≤ 0.0025 0.0045 0.004 0.00710 铜（Cu）含量，% ≤ 0.00035 0.0035 0.0005 0.00511 还原高锰酸钾含量，% ≤ 0.00065 0.0012 0.001 0.00212 色度，ml ≤ 0.65 0.65 1 213 透明度，mm ≥ 350 350 160 50二、铅酸蓄电池用水标准（国家专业标准报批稿）供参考序号指标名称指标% mg/l1 外观无色透明2 残渣含量≤ 0.01 1003 锰含量≤ 0.00001 0.14 铁含量≤ 0.0004 45 氯含量≤ 0.0005 56 硝酸盐（以N计）含量≤ 0.0003 37 铵含量≤ 0.0008 88 还原高锰酸钾含量，% ≤ 0.0008 29 碱土金属氧化物（以CaO计）含量≤ 0.005 5010 电阻率（25℃）MΩ.cm ≥ 0.1铅酸电池的电解液是稀硫酸溶液要求杂质含量尽可能的低（主要杂质是铁含量、氯含量、锰含量、醛含量、有机酸含量等其他的杂质影响不大，一般在溶液中还要添加硫酸盐例如硫酸钠，添加的量一般在0.5%--0.7%质量分数，目的是在放电后防止枝晶出现造成微短路并且能够提高电解液的导电性能。

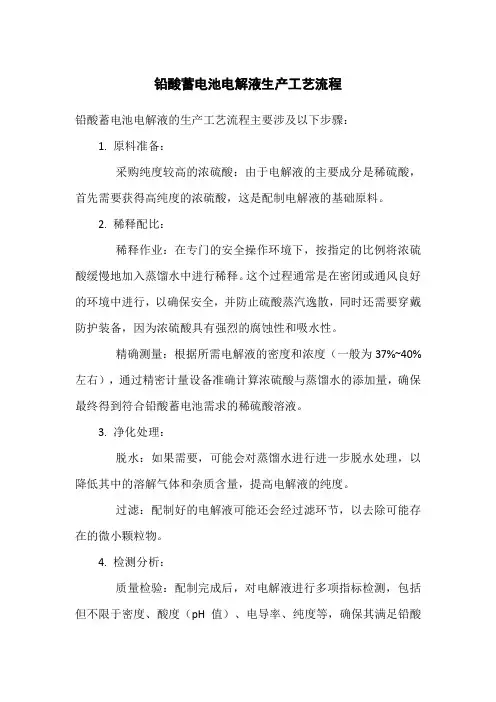

铅酸蓄电池电解液生产工艺流程
铅酸蓄电池电解液生产工艺流程铅酸蓄电池电解液的生产工艺流程主要涉及以下步骤：1. 原料准备：采购纯度较高的浓硫酸：由于电解液的主要成分是稀硫酸，首先需要获得高纯度的浓硫酸，这是配制电解液的基础原料。
2. 稀释配比：稀释作业：在专门的安全操作环境下，按指定的比例将浓硫酸缓慢地加入蒸馏水中进行稀释。
这个过程通常是在密闭或通风良好的环境中进行，以确保安全，并防止硫酸蒸汽逸散，同时还需要穿戴防护装备，因为浓硫酸具有强烈的腐蚀性和吸水性。
精确测量：根据所需电解液的密度和浓度（一般为37%~40%左右），通过精密计量设备准确计算浓硫酸与蒸馏水的添加量，确保最终得到符合铅酸蓄电池需求的稀硫酸溶液。
3. 净化处理：脱水：如果需要，可能会对蒸馏水进行进一步脱水处理，以降低其中的溶解气体和杂质含量，提高电解液的纯度。
过滤：配制好的电解液可能还会经过滤环节，以去除可能存在的微小颗粒物。
4. 检测分析：质量检验：配制完成后，对电解液进行多项指标检测，包括但不限于密度、酸度（pH值）、电导率、纯度等，确保其满足铅酸蓄电池的工作需求。
5. 灌注封装：安全灌注：将合格的电解液在特定的操作条件下，安全地注入到已组装好的铅酸蓄电池壳体内，填充到规定的液位线上，通常在注入电解液前，电池内部的极板组已安装完毕，并确保各个部位密封良好。
静置与化成：注入电解液后，电池需要静置一段时间，以便电解液充分渗透到极板中，然后进行充电化成过程，这一步骤对于激活极板上的活性物质至关重要，也是形成稳定的硫酸铅化合物的关键步骤。
Ps：在整个过程中，都需要严格遵循安全规程和环保法规，确保生产和使用过程的安全性和合规性。
希望我的回答对您有所帮助!。
一种铅酸蓄电池电解液及其配制方法和应用[发明专利]
![一种铅酸蓄电池电解液及其配制方法和应用[发明专利]](https://img.taocdn.com/s3/m/0d3556e803d8ce2f016623a3.png)
专利名称：一种铅酸蓄电池电解液及其配制方法和应用专利类型：发明专利
发明人：孔来发,王定安
申请号：CN201610723228.2
申请日：20160824
公开号：CN106252741A
公开日：
20161221
专利内容由知识产权出版社提供
摘要：本发明公开了一种铅酸蓄电池电解液及其配制方法和应用，该电解液包括如下重量份的各组分：羧甲基纤维素钠30‑60份、聚丙烯酰胺20‑35份、气相二氧化硅15‑30份、硫酸10‑20份、催化剂8‑15份、氨水5‑10份、硼酸3‑8份、乙二胺四乙酸二钠4‑6份、硫酸钠2‑4份、硫酸亚锡2‑4份、硫酸钾2‑4份及适量溶剂。
该铅酸蓄电池电解液应用于电池中，能够延缓电池的放电衰减，从而延长铅酸蓄电池的使用寿命。
申请人：扬州悦恒机械科技有限公司
地址：225600 江苏省扬州市高邮市经济开发区洞庭湖路科技创业中心
国籍：CN
代理机构：南京苏创专利代理事务所(普通合伙)
代理人：王华
更多信息请下载全文后查看。
铅酸蓄电池电解液的配制方法
铅酸蓄电池电解液的配制方法铅酸蓄电池的电解液是稀硫酸溶液，用水加浓硫酸配制而成。
电解液的质量优劣对蓄电池的使用寿命、容量等等影响很大，因此必须掌握正确的配制方法。
铅酸蓄电池的电解液，必须用蓄电池的专用硫酸，要澄清透明、无色、无嗅；铁、砷、锰、氯、氮化物等含量不能超标(部标“HGB1008- 59”)。
配制电解液的水采用纯水、蒸溜水或饮用纯净水(不能用矿泉水、井水)。
配制铅酸蓄电池的电解液时，注意其浓度和黏度。
各类不同类型的蓄电池，对电解液浓度的要求也各不相同，要从电池供电特性、电池结构、工作环境等各方面考虑，必须考虑下面几种情况：1．移动工作的蓄电池要适应野外工作，防止冻结，体积与质量都有一些限制，不允许有大量的电解液。
要保证足够的容量，需要用浓度较高的电解液，固定工作的蓄电池体积与质量没有太大限制，一般多在室内使用。
2．在一定范围内，电解液浓度越大，极板活性物质内硫酸浓度越大。
活性物质利用率高，容量也会增加。
但是电解液浓度过高，溶液电阻增加，黏度也增加，渗透速度低，同时自放电加快，电池容量反而下降。
电解液浓度过高，隔板腐蚀也相应加快，会缩短蓄电池的使用寿命。
3．选择电解液浓度时，还要考虑蓄电池的工作环境温度。
工作在寒冷温度下，电解液浓度应高—点，在炎热的气温下，电解液浓度可低一点。
一般情况下，在25℃(电解液温度)时密度为1．28，在其他温度下可按下式计算：Da=Dt+0．0007(t-25)式中的Da为25℃时的密度；Dt为实际温度时的密度;t为测定时电解液的温度。
电解液是用密度1.84的浓硫酸和纯净水配制而成。
硫酸是强氧化剂，它与水有亲和作用，溶于水时放出大量的热量，因此操作人员要戴上护目镜、耐酸手套，穿胶鞋或靴子，围好橡皮围裙。
盛装电解液的容器，必须用耐酸、耐温的塑料、玻璃、陶瓷、铅质等器皿。
配制前，要将容器清洗干净，为防酸液溅到皮肤上，先准备好5％氢氧化铵或碳酸钠溶液，以及一些清水，以防万一溅上酸液时，可迅速用所述的溶液擦洗，再用清水冲洗。

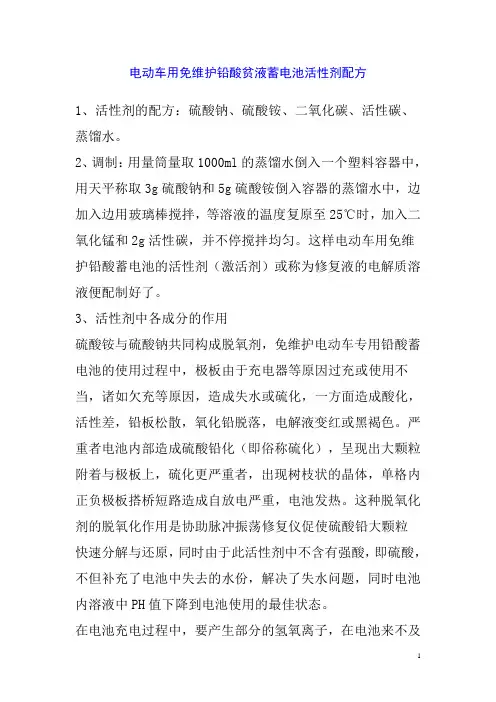

电动车用免维护铅酸贫液蓄电池活性剂配方
电动车用免维护铅酸贫液蓄电池活性剂配方1、活性剂的配方：硫酸钠、硫酸铵、二氧化碳、活性碳、蒸馏水。
2、调制：用量筒量取1000ml的蒸馏水倒入一个塑料容器中，用天平称取3g硫酸钠和5g硫酸铵倒入容器的蒸馏水中，边加入边用玻璃棒搅拌，等溶液的温度复原至25℃时，加入二氧化锰和2g活性碳，并不停搅拌均匀。
这样电动车用免维护铅酸蓄电池的活性剂（激活剂）或称为修复液的电解质溶液便配制好了。
3、活性剂中各成分的作用硫酸铵与硫酸钠共同构成脱氧剂，免维护电动车专用铅酸蓄电池的使用过程中，极板由于充电器等原因过充或使用不当，诸如欠充等原因，造成失水或硫化，一方面造成酸化，活性差，铅板松散，氧化铅脱落，电解液变红或黑褐色。
严重者电池内部造成硫酸铅化（即俗称硫化），呈现出大颗粒附着与极板上，硫化更严重者，出现树枝状的晶体，单格内正负极板搭桥短路造成自放电严重，电池发热。
这种脱氧化剂的脱氧化作用是协助脉冲振荡修复仪促使硫酸铅大颗粒快速分解与还原，同时由于此活性剂中不含有强酸，即硫酸，不但补充了电池中失去的水份，解决了失水问题，同时电池内溶液中PH值下降到电池使用的最佳状态。
在电池充电过程中，要产生部分的氢氧离子，在电池来不及吸收所有的氢氧离子时，则有部分氢氧离子自结合成氢气和氧气，这种气体无论在电解液中，以及附着在极板上，都会阻碍带电离子的移动，造成电压电流输出异常，即发现极化现象。
二氧化锰和活性碳组成“去极化剂”可以防止极分现象的发生，同时活性碳悬浮在电解液中，或吸附于极板上，增加了化学反应面积，化学反应可以更强烈，输出电流强劲有力。
4、修复步骤：检查电瓶外观，无断极板，无破裂漏液，无鼓包变形，才有修复的价值。
打开电池盖，如发现电解液变混变发红不清、浑浊时没有修复价值。
用DM/GY518型专用电阻仪测量电瓶，则电池电阻很大，这种电池也是难以修复的。
对于挑选完的待修电瓶，用脉冲振荡修复仪的输出端子（对于3块或4块应选择36V或48V输出端子）充满后，用放电仪进行放电，待放到每块蓄电池的电压为10.5V（31.5V或42V）时停止放电，打开上盖，用镊子拿下密封橡胶帽，用2#注射器加注自己研制好的激活剂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铅酸蓄电池电解液的配制方法
1、在铅酸蓄电池中是以水溶液状态的稀硫酸作为电解液（也叫电解质）的。
电解液与极板上活性物质产生化学反应而产生电能，
2、电解液密度究竟是高好还是低好，需要对具体的情况作具体的分析，冬季气温低，电解液的粘度大，不易渗入极板内部，蓄电池的端电压和容量都将下降，特别是在强烈放电时表现尤为明显。
在蓄电池放电的情况下电解液还有结冰的危险，因此，在冬季或寒区应采用密度较高的电解液，相反，在夏季炎热区则采用密度低的电解液。
3、铅酸蓄电池的电解液是由相对密度为的纯硫酸和蒸馏水按一定的比例配制而成，相对密度一般在的范围之内。
根据蓄电池的用途、工作环境、温度不同，可以选用不同密度的电解液，固定式铅酸蓄电池不十分追求重量轻，而看重重使用寿命，常常选用密度低的电解液，电力自行车用蓄电池对重量有一定的要求会选用密度较高的电解液。
蓄电池的电解液应高出极板5mm。
若液面过低则露出液面部分的极板不能参与化学反应，蓄电池容量减小，同时露出的部分还容易硫化而损坏。
若液面过高，电解液又容易溅出，积存在盖上，使两极柱间构成通路而自行放电，且易腐蚀极柱。
图表 1
4、配制电解液是蓄电池装配与维修中经常要做的一项工作。
配制前可先计算出电解液的总重量，然后查表1再得出所需水和硫酸的重量，电解液的密度不同，所需的水和硫酸的比例也不同，这个比例可用重量表示也可用体积表示。
还有一个简单的方法，就是等到电解液冷到25度的时候，再用光学检测仪检测它的密度，电动车电池所用电解液的密度要求是，
此时，如果密度高，就加蒸馏水，低则加硫酸。
配液时所用的容器必须耐酸耐温，玻璃容器最好，准备好密度计、温度计、量杯、玻璃棒，先将容器洗刷干净，再用蒸馏水洗一次，然后将蒸馏水倒进容器里，再将纯净的浓硫酸小心的缓缓注入蒸馏水内，并不断的用玻璃棒（或塑料棒）均匀地搅动拌合，倒入硫酸时不应过多过急，因硫酸和水混合时，水立刻就被硫酸吸收而产生大量的热量，电解液温度急剧上升，如果操之过急易造成沸腾溅射，危险，应予特别重视。
从事这项工作的人员须要戴护目眼镜、防酸手套。
5、电解液的密度检测可用佳立航光学检测仪或吸入式密度计检测。
用吸入式密度计测量时，将吸液管垂直插入电解液中，用手挤压橡皮球，然后松开，电解液即被吸入玻璃管中，同时带有刻度的浮子浮起，目视浮子与液面相平的刻度线，该刻度线上的数字即是电解液的密度。
应注意，浮子必须垂直浮起，不能依靠在玻璃管壁上，否则读数不准。
测量后再换算到25°C时的密度，这样电解液的密度才是准确的。
电解液的密度随温度的不同而不同，它的修正系数也随之高低而不同，一般经验修正系数取，不同的国家有不同的电解液温度标准，美国、日本分别以25°C 、20°C为温度标准，而我国一律取25°C为温度标准修正系数，一律取。
用佳立航光学检测仪来进行检测的方法是：打开盖板，用玻璃将电解液适量滴在棱镜面上，合上盖板，将仪器前端朝向明亮处，然后从目镜处观察，视场中半蓝色明暗分界线所切刻度即为电解液密度值读数，检测完毕之后用含水棉纱将棱镜表面和盖板上的试液擦洗干净，自然放干后才能再次测量。
（随着季节变更，温度不断变化，检测仪要经常调零）。
